调整NX自动生成装配件号视图


适用版本:NX

在NX工程图中模型生成装配图纸时,会依据模型属性自动生成零件明细表,可依据明细表在视图中自动标注对应的件号。通常在实际设计过程中,工程师设计的产品相对复杂,一个视图不能满足现场装配人员对图纸要求,需要将件号分散标注在多个视图中。

实际操作如下:

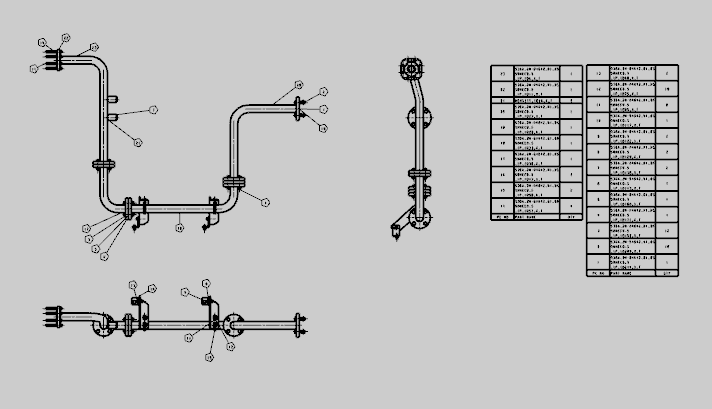

在制图模块下选择“自动符号标注”功能,选择想要标注的明细表,再选择想要标注件号的视图。如图1所示。

NX自动生成装配件号在不同视图中的调整

图1

设计人员的工作是将这些件号分散标注在多个不同的视图中,满足现场操作人员对于工作的需求。

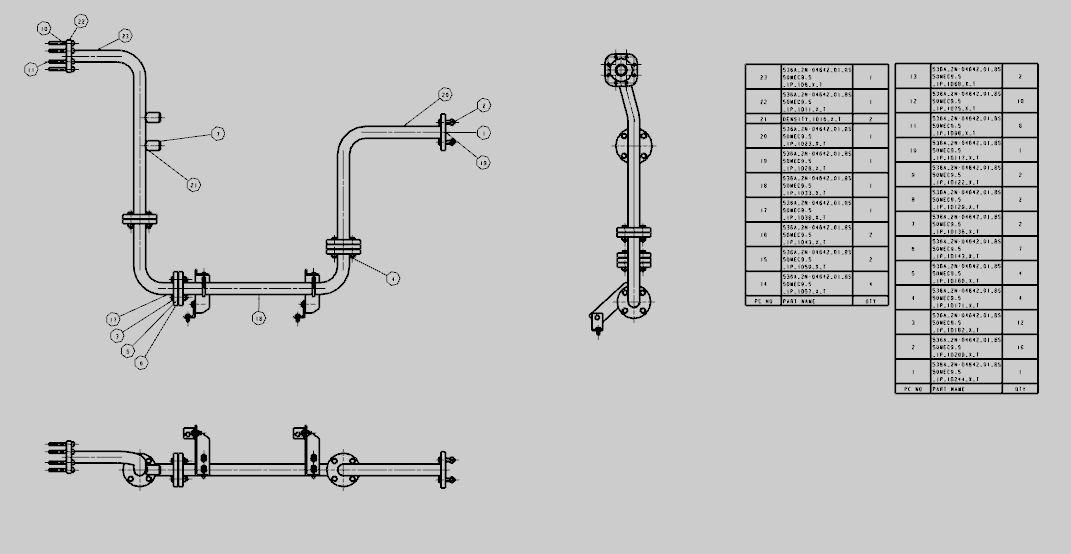

首先选择需要将标注件号较多的视图作为主视图,使用“自动符号标注”功能将所有的件号标注在主视图中。然后将需要标注在其它视图中的件号删除。(图2)

NX自动生成装配件号在不同视图中的调整

图2

然后再次使用“自动符号标注”功能,在另一个视图中自动生成件号,由于主视图已经标注了一部分件号,所以在第二个视图中就不会生成主视图中已经标注的件号了。这样就使件号分散标注在两个不同的视图中了。(图3)

NX自动生成装配件号在不同视图中的调整

图3

若需要在第三个或更多的视图中生成件号,可反复进行该操作,即可得到相应的件号标注。

通过以上操作就能快速实现将件号标注在不同的视图中,来满足现场对装配图纸的需求。
