NX装配导出成Part的方法

适用版本：NX7.5及以上

使用场景：

在跨部门设计中，对于复杂的产品设计，打开大型的装配需要花费大量的时间，但是有些部门设计产品外观，有些负责产品的其他部分设计，这样的话多数的零件的外观对其的影响很小。此时，我们可以将这类的装配体当做一个零件Part来处理。

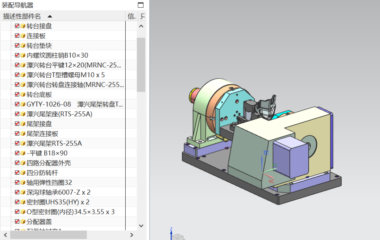

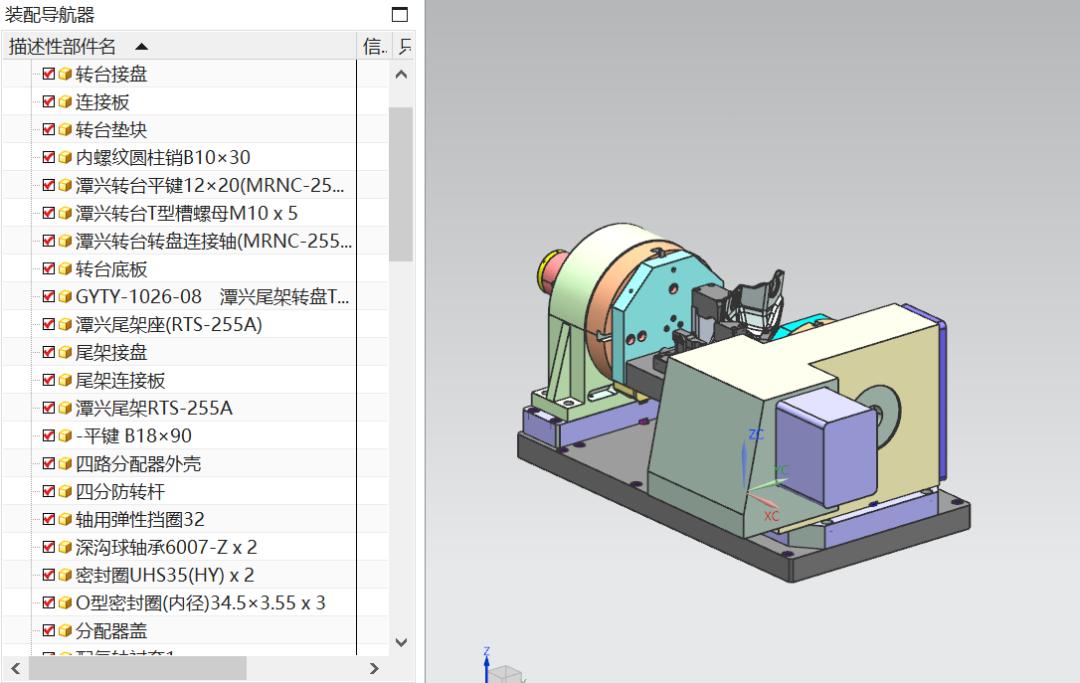

本篇技巧将介绍一种将一个装配体导出成一个Part文件，这样在部门设计中，只需要当做一个零件Part处理，图例如下。

操作方法:

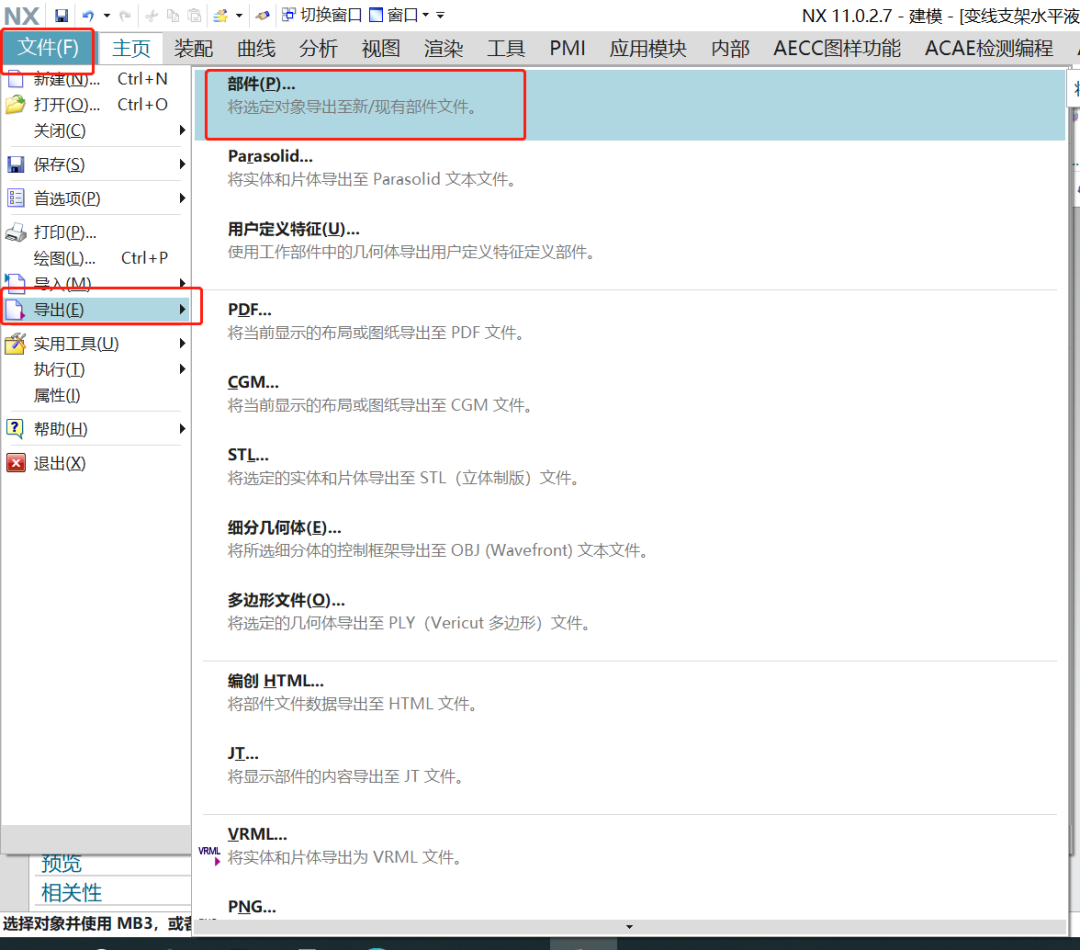

1、依次点击“文件”→“导出”→“部件”

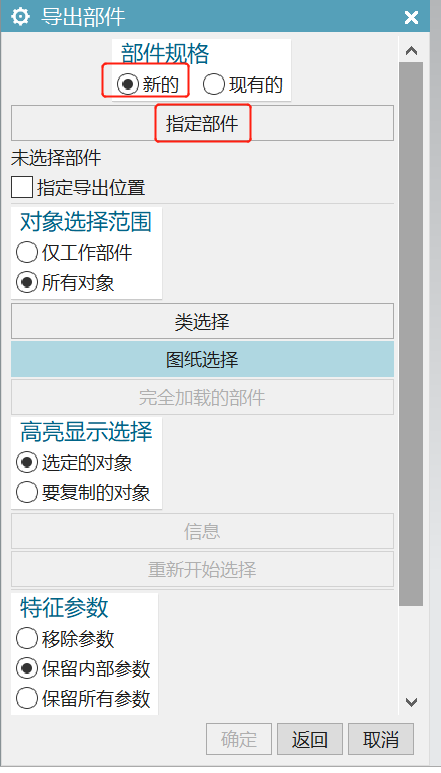

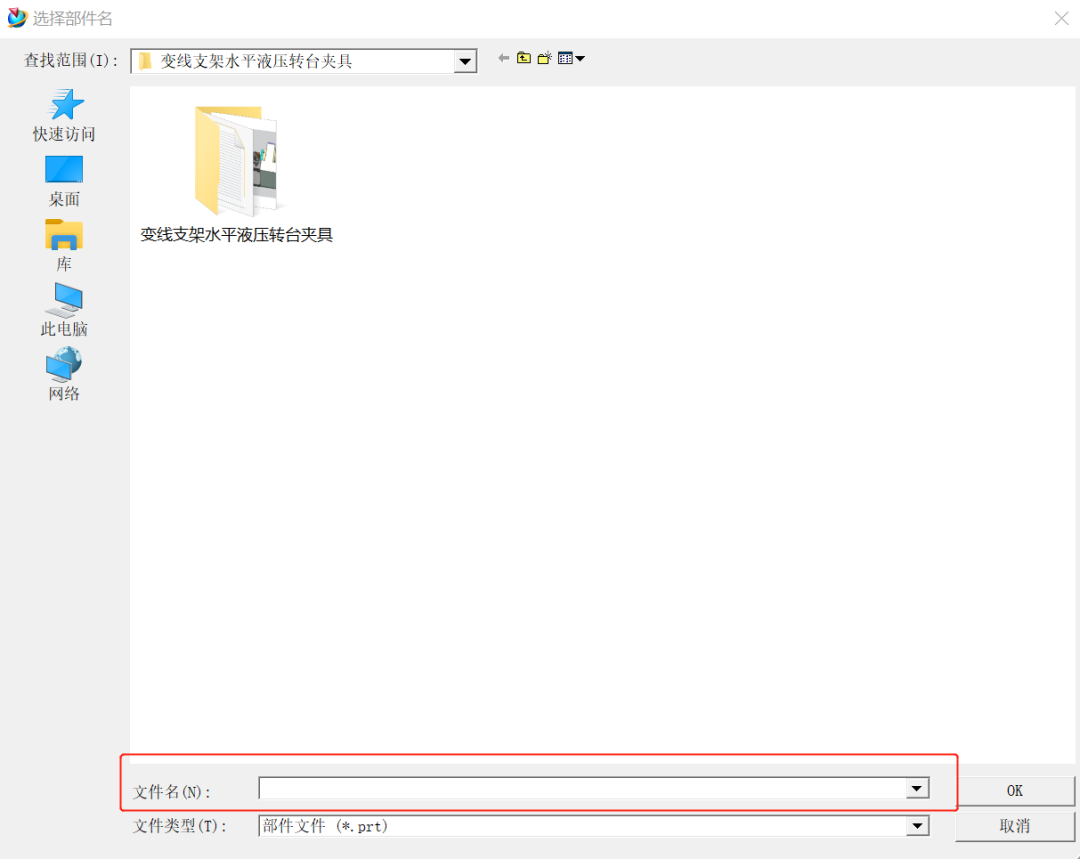

2、选择新的，然后点击“指定部件”，新建一个路径和导出的名称。

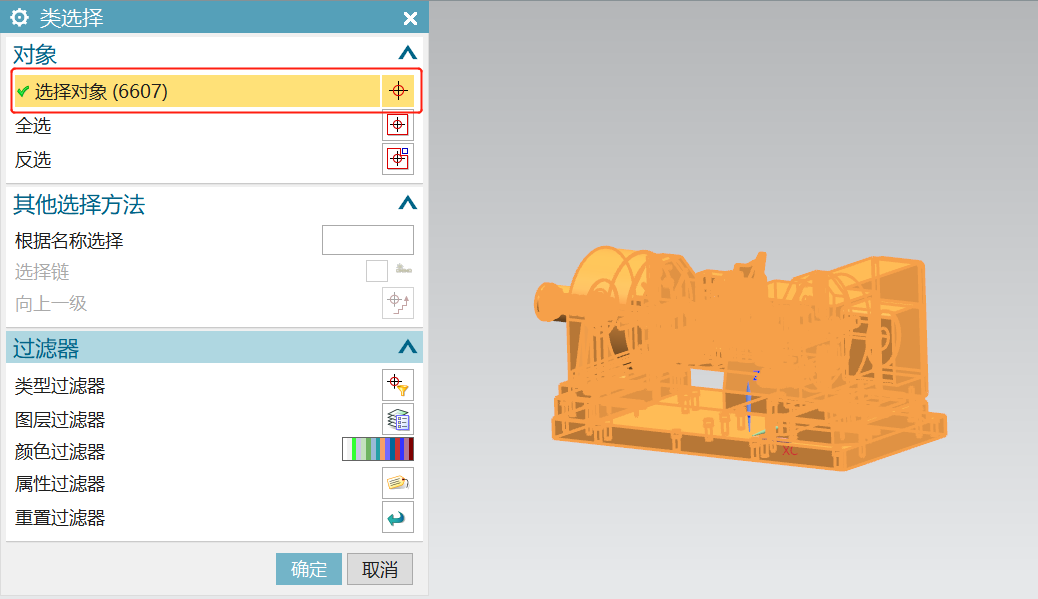

3、“类选择”中，选择需要的装配中的零件模型（可框选也可全选）

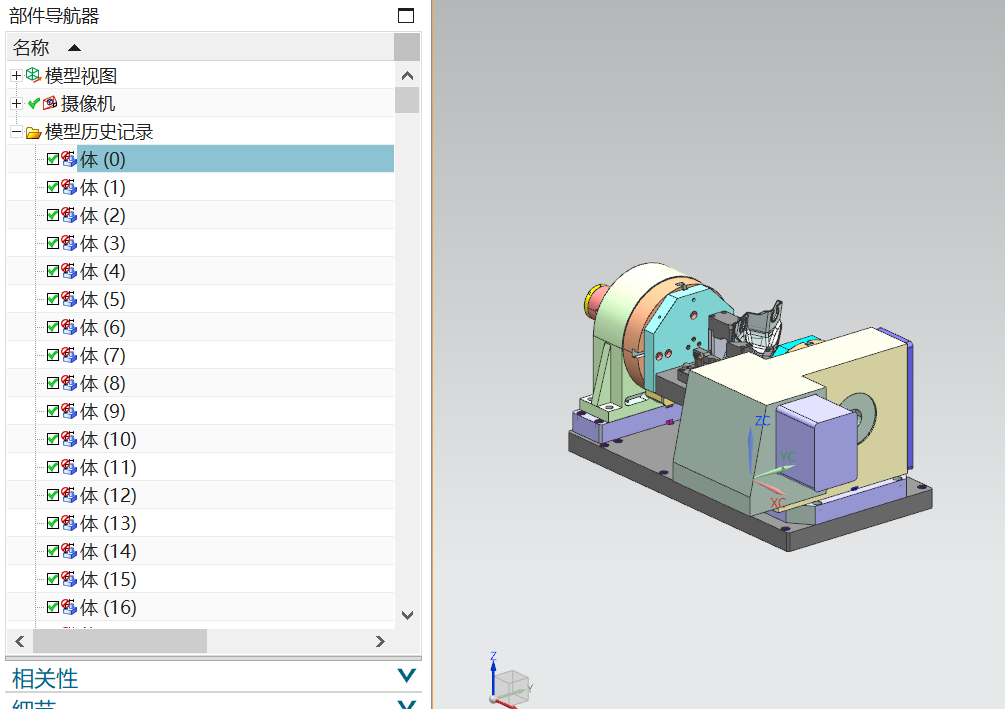

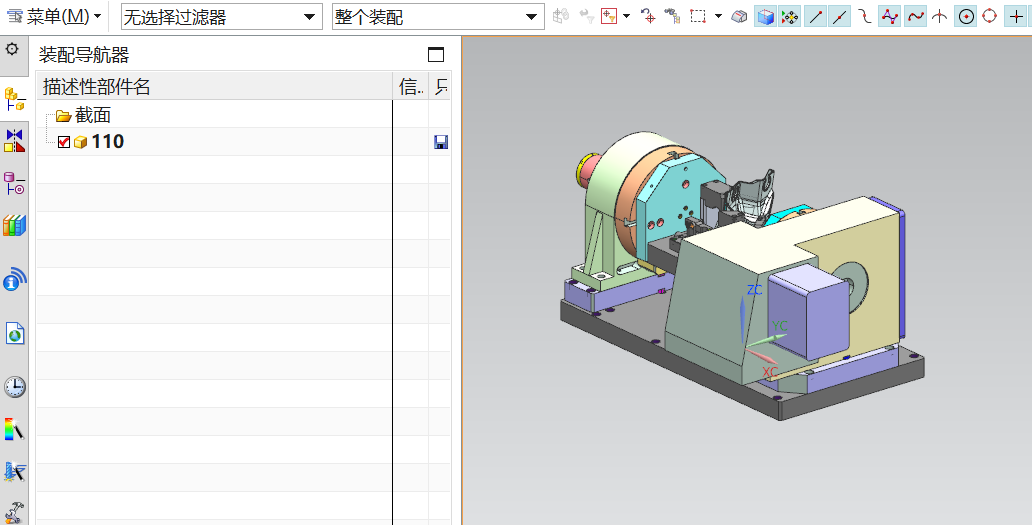

4、“特征参数”选择“移除参数”则导出的模型中，每个组件会以 “体”的样式存在于“部件导航器”中；如果选择“保留内部参数”或者“保留所有参数”则在部件导航器中会显示出建模过程 （模型的建立必须在 NX 中，装配也是在 NX 中完成的才可以）。点击“确定”完成，图例是移除参数之后成功的例子。
