NX后处理PART属性输出功能解析


适用版本:NX

在使用NXCAM处理程序过程中,很多情况下,需要将部件属性作为后处理的输出内容。比如输出所属部门,产品图号,编程人员信息等等,这些信息可以在设计过程中提前被工程师统一录入到PART属性中,而后处理只需要通过变量输出即可。

那么如何通过后处理变量将部件属性输出在程序中呢?

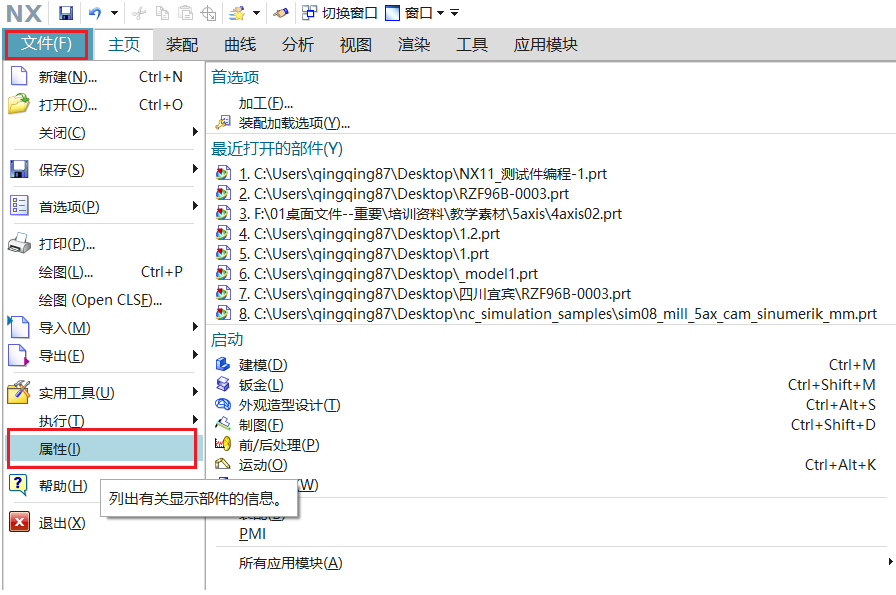

首先需要新建部件属性,点击文件→属性,如下图1。

NX后处理PART属性输出功能

图1

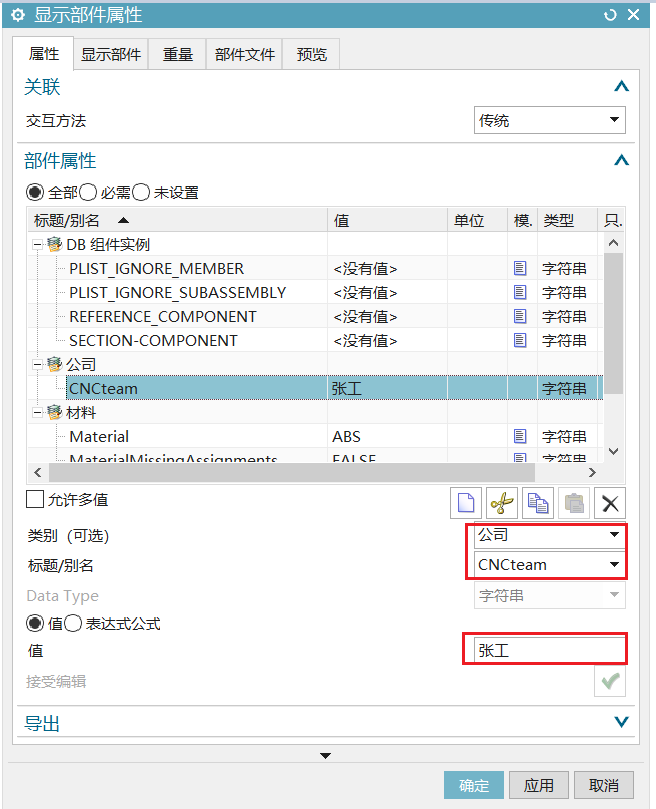

然后,创建新属性分别填入(类别,标题/别名,值)。注意:标题/别名栏中信息所填不能为中文,在后续的变量引用中会用到,如下图2。

NX后处理PART属性输出功能

图2

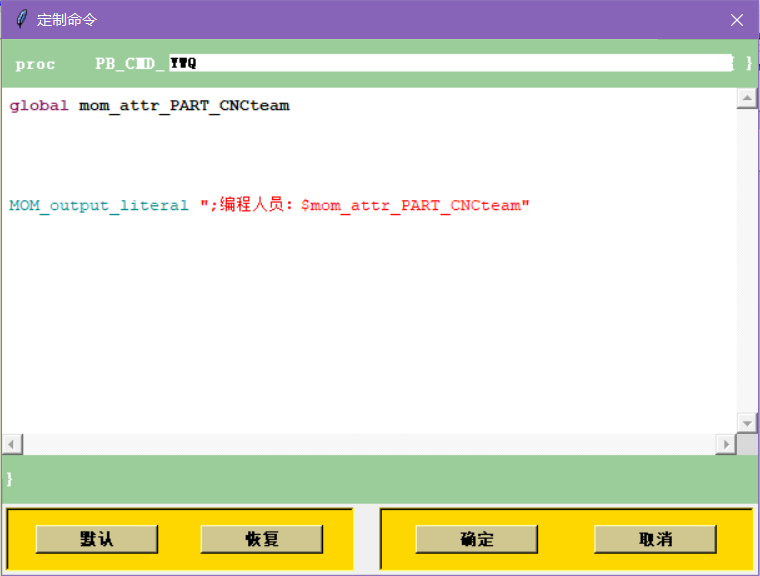

最后在NX后处理中设置变量mom_attr_PART_,其中mom_attr_PART为固定值PART必须大写,中输入属性中标题/别名中的值,如下图3。

NX后处理PART属性输出功能

图3

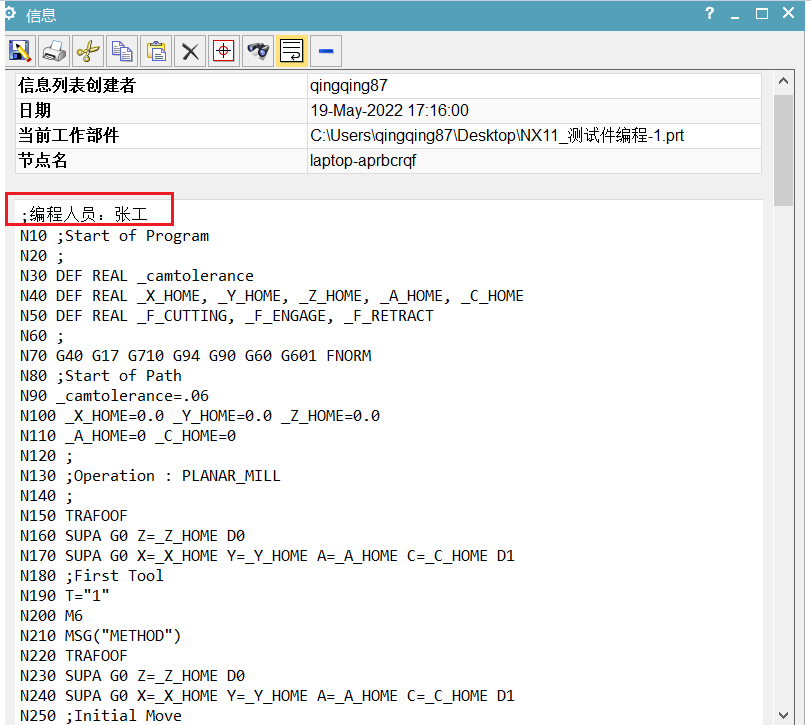

输出后处理,CNC程序中会输出属性中“值”的内容,如下图4。通过属性指派的功能可以规范化设计与编程流程,做到参数化,一体化,工程师不需要手动填写信息,可以提升整体工作效率。

NX后处理PART属性输出功能

图4



免责声明:本文系网络转载或改编,未找到原创作者,版权归原作者所有。如涉及版权,请联系删
