UG后处理毛坯输出解决方案

1、分析如何去做?

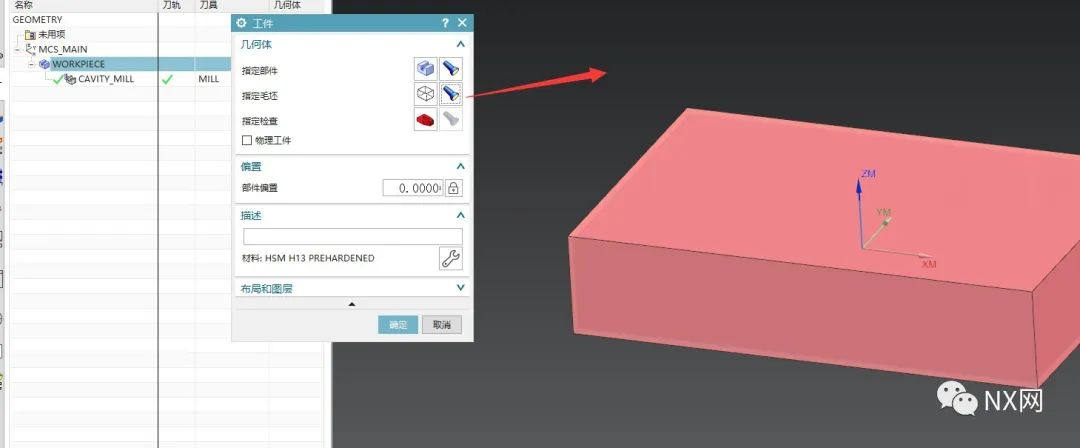

NX没有提供WORKPIECE的毛坯变量,只能寻求他法




2 、NX提供哪些变量可用

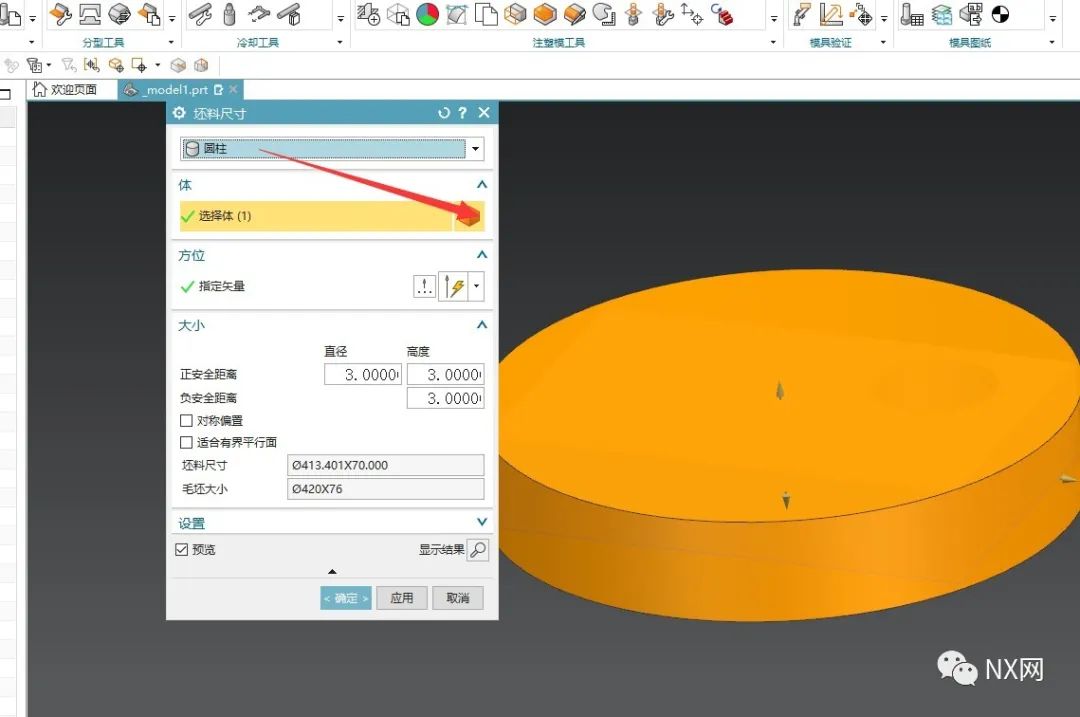

作者想到了一个注塑模向导中的一个  “坯料尺寸”   这个变量是存在的,提供的。





其可选块与柱,也符合海德汉的参数要求。




3、变量是什么?输出格式?


mom_attr_PART_MW_BLANK_SIZE   mom_mw_blank_size   任选其一即可,看个人爱好!

mom_attr_PART_MW_BLANK_SIZE  356X226X76




4、如何去用?

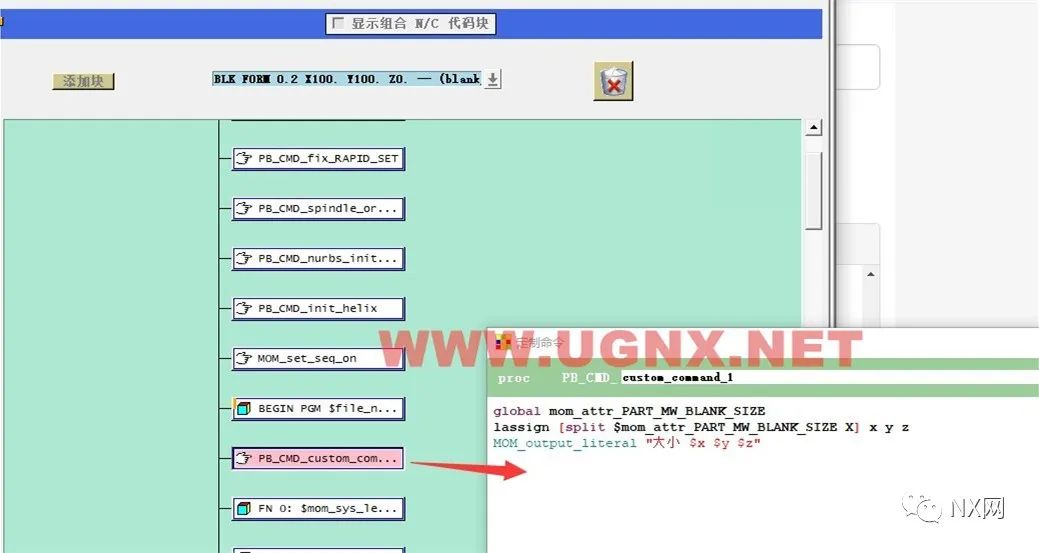

定制命令,如下图



由于输出变量是一字符串,需要拆分,用到tcl命令lassign 与 split  将其拆分3个变量  赋值到x y z 变量,这个拆分变量也可以其他办法解决,tcl是专业的字符串能手,这是一个案例,思路千千万!(因为这个命令我记得是后续的tcl版本增加的)

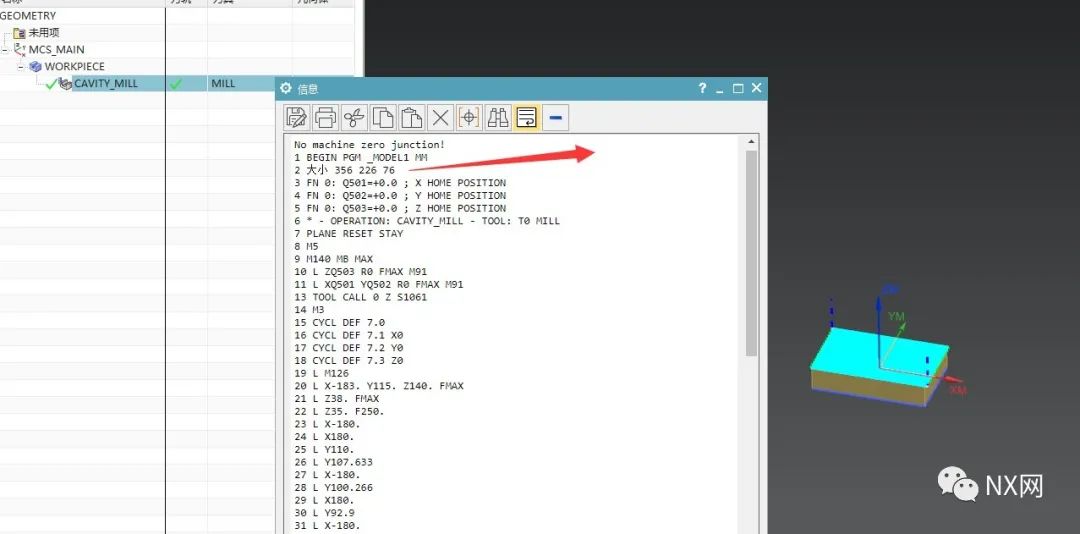

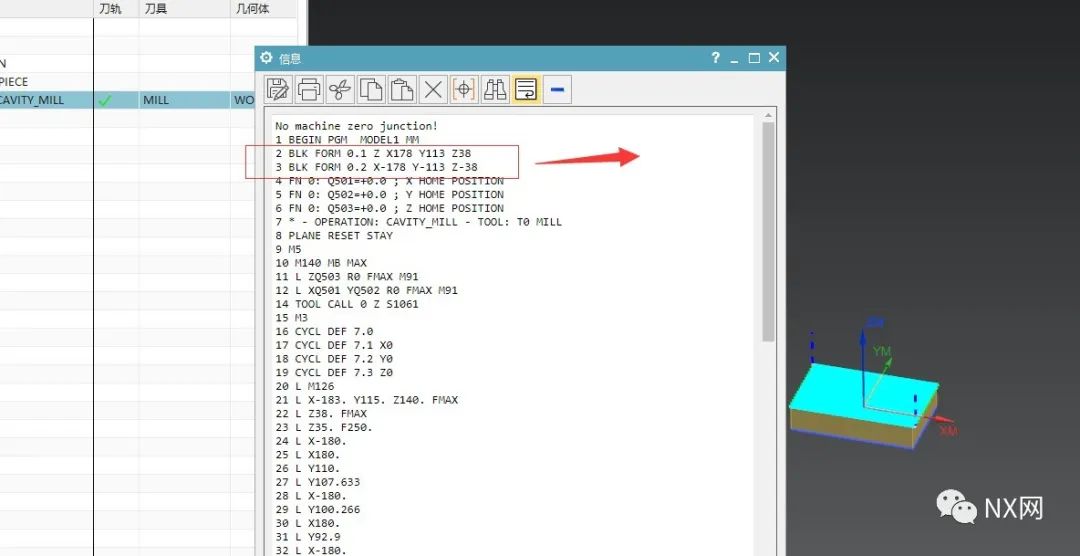

保存后处理测试。



OK,具体如何去操作,就看大家如何去用。
