NX后处理输出最大加工深度方法

适用版本：NX

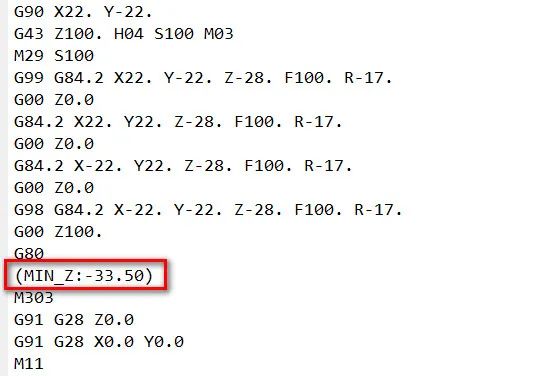

在NX编程中，有些用户要求将刀具的更大加工深度以注释的形式输出在NC代码中，如图1所示：

图1

输出方法如下：

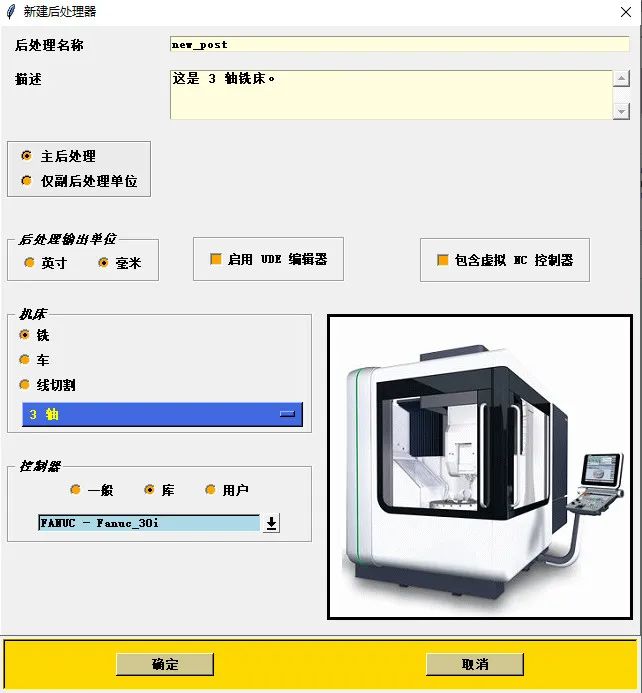

1、启动Post Builder，新建一个后处理，选择公制单位，选择FANUC_30i模板，单击【确定】完成后处理创建。

图2

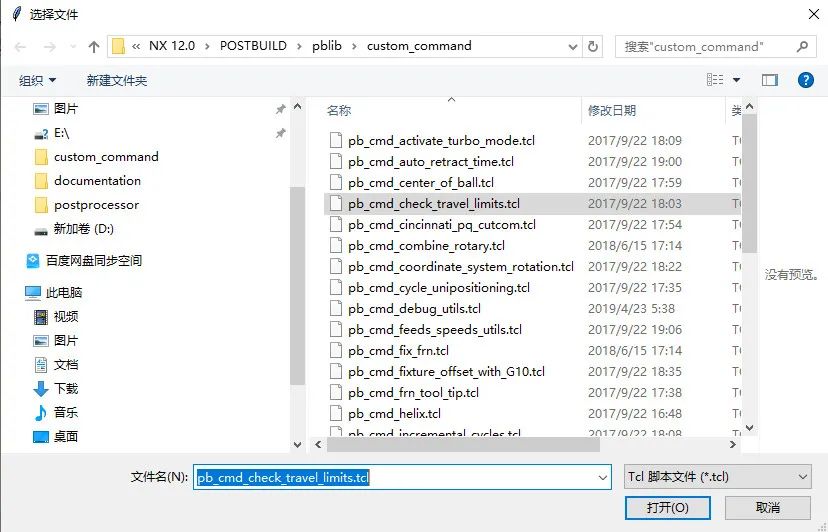

2、在上一步打开的后处理编辑器中切换到定制命令选项卡，选择导入命令，在弹出的对话框中选择pb_cmd_check_travel_limits.tcl子程序，单击【打开】按钮，导入子程序，如图3所示：

图3

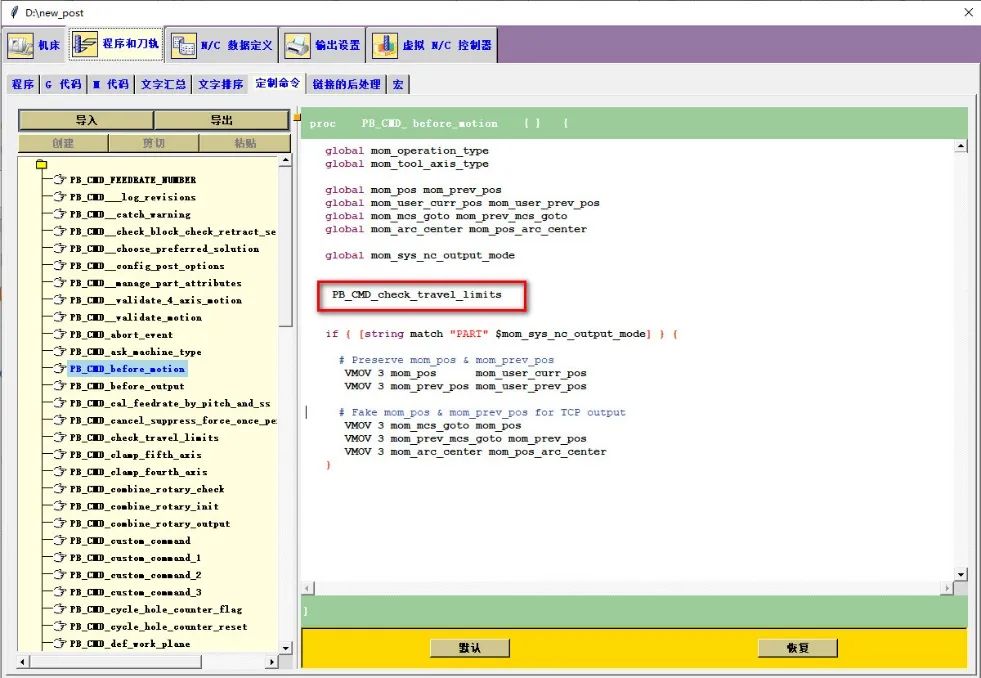

3、在子程序列表中找到PB_CMD_before_motion子程序，在前面加入PB_CMD_check_travel_limits代码，如图4所示：

图4

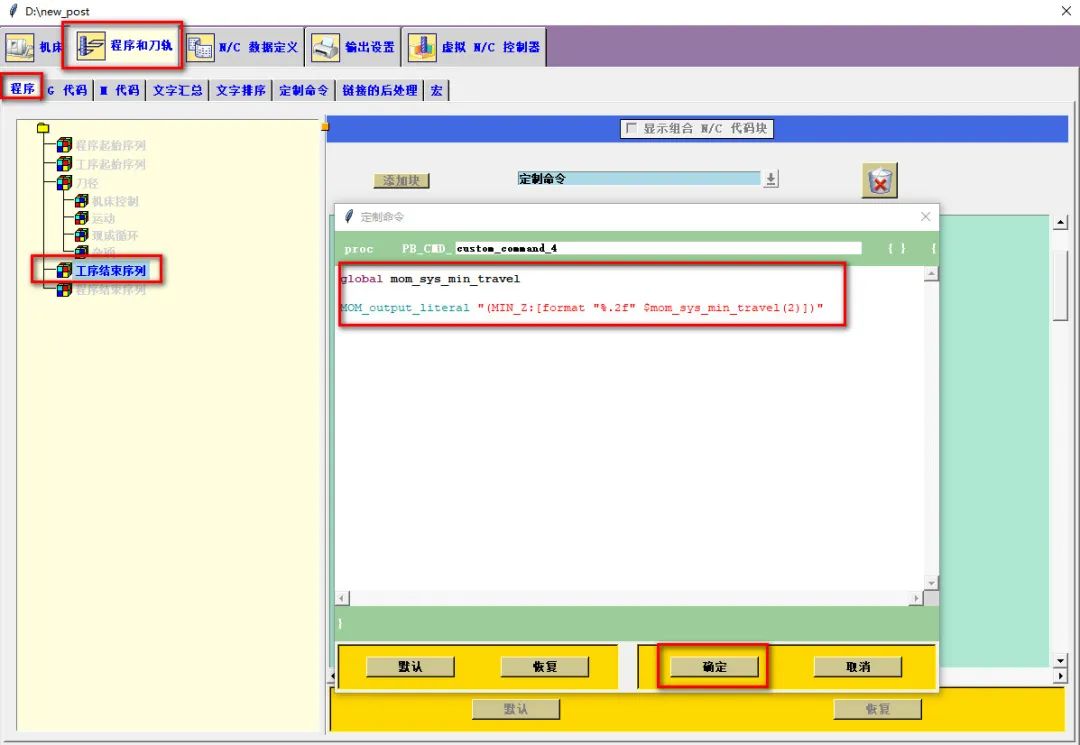

4、切换到程序选项卡，选择工序结束序列，添加一个用自定义命令，在其中输入如下代码：

globalmom_sys_min_travel

MOM_output_literal”(MIN_Z:[format “%.2f” $mom_sys_min_travel(2)])”

如图5所示：

图5

5、保存后处理，打开测试Part，生成NC代码，可以看到在NC代码每一个工序尾部已经输出了更大加工深度。如图6所示：

图6

免责声明：本文系网络转载或改编，未找到原创作者，版权归原作者所有。如涉及版权，请联系删
