NX三轴编程如何用深度轮廓铣加工倒扣的位置方法帖

在NX三轴编程加工中，如果在工件上遇到有倒扣形状，那么这样的位置如何用深度轮廓铣编写出合理的刀路呢？下面跟大家分享一下方法。

解决方法：

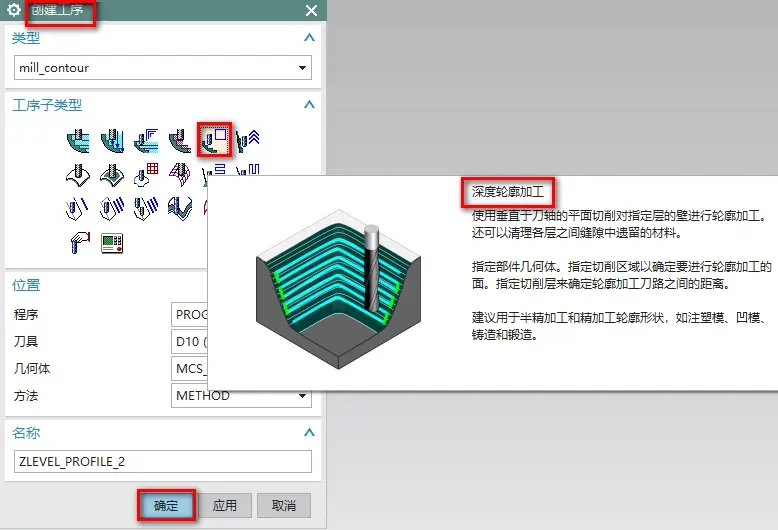

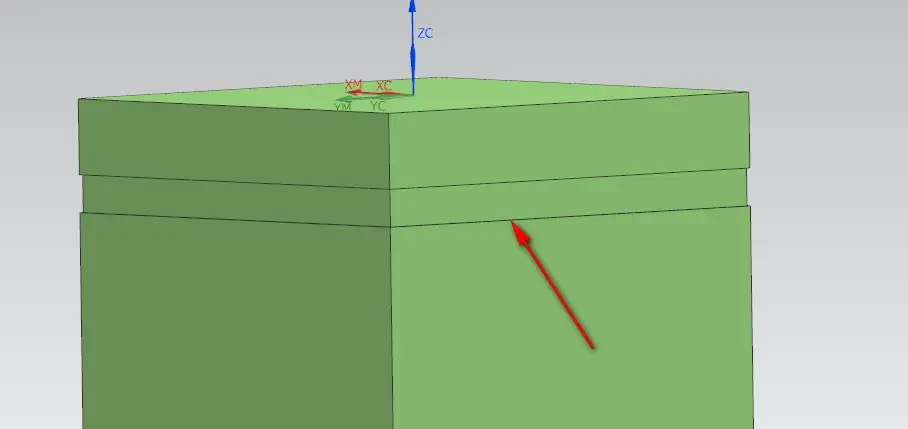

1、在加工界面中，【创建工序】-【mill_contour】-【深度轮廓加工】，如下图所示：

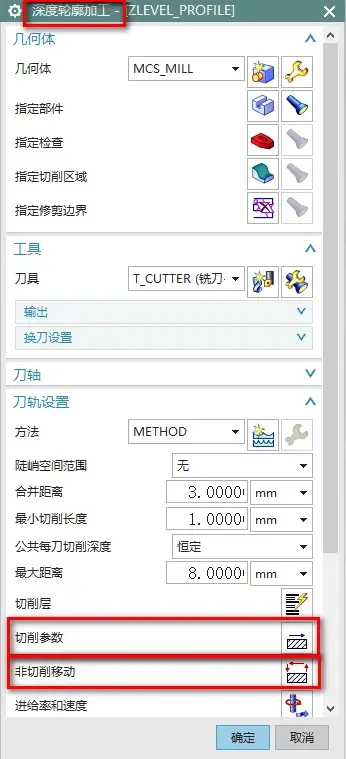

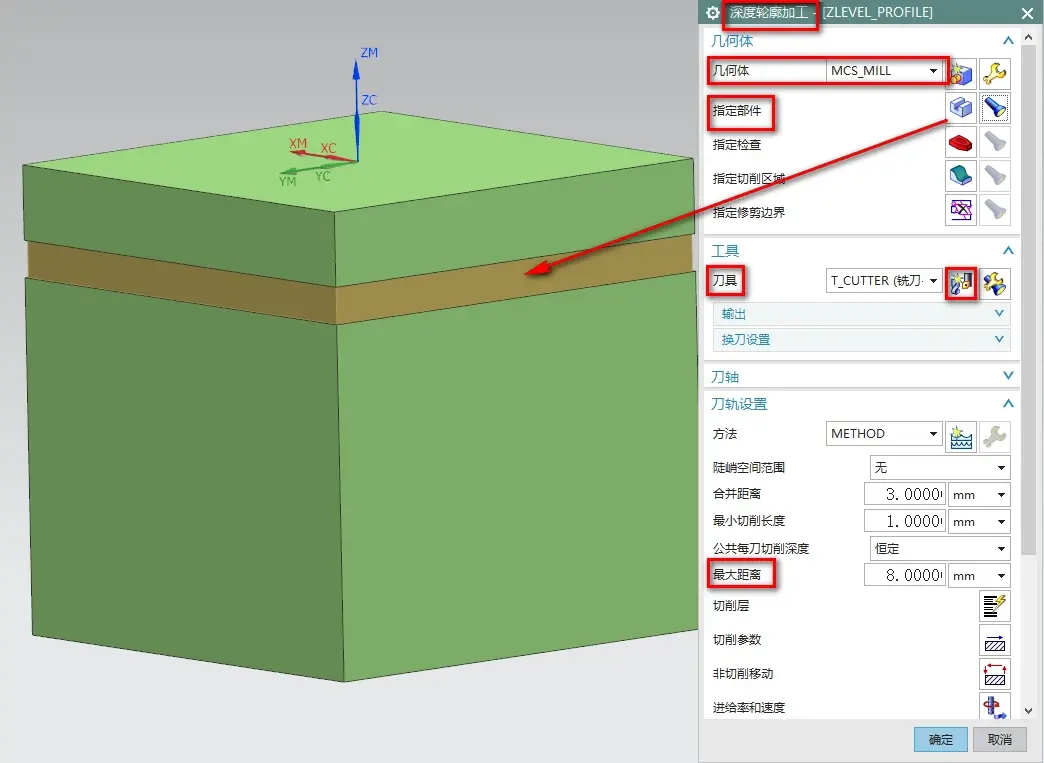

2、在创建的工序【深度轮廓加工】界面中，【几何体】使用【MCS_MILL】，【指定部件】可以通过过滤器选择加工倒扣区域的侧壁面，【最大距离】输入【8mm】，这里注意【最大距离】=【倒扣高度】根据实际倒扣高度进行调整，上面设置完点击【刀具】，就会进入【新建刀具】界面，如下图所示：

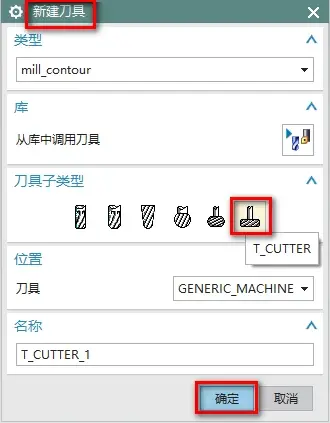

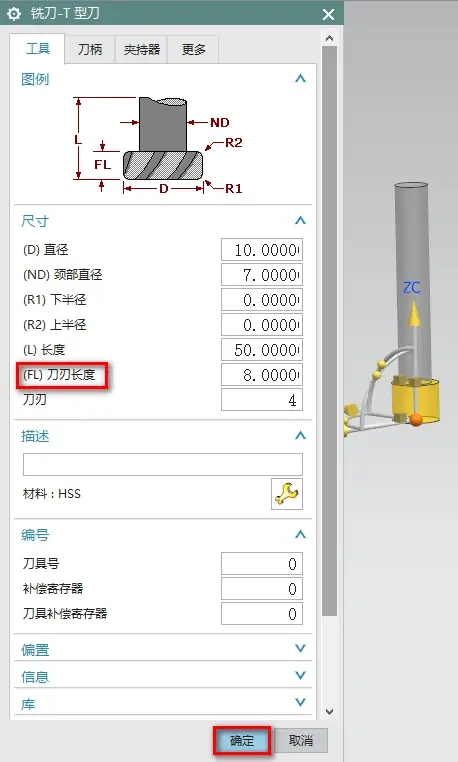

3、在【新建刀具】界面中，刀具子类型要选择【T型刀】，点击【确定】，注意刀具大小按照工件倒扣的距离选择定制，点击【确定】后，进入【深度轮廓加工】界面。如下图所示：

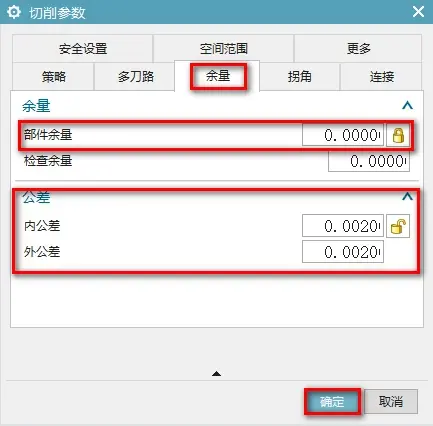

4、在【深度轮廓加工】界面中，点击【切削参数】。在【切削参数】界面中，【部件余量】设置为0，【内公差】-【外公差】全部设置为0.002，点击【确定】，进入【非切削参数】如下图所示：

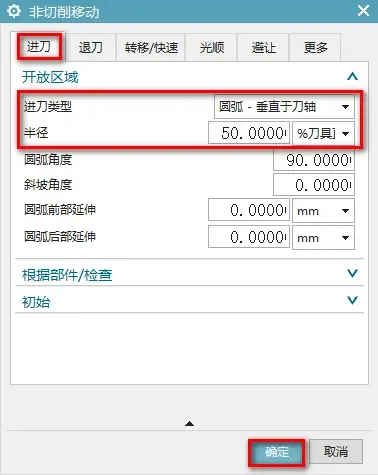

5、在【切非削移动】界面中，【进刀】使用【圆弧-垂直于刀轴】-【半径50%】，点击【确定】，如下图所示：

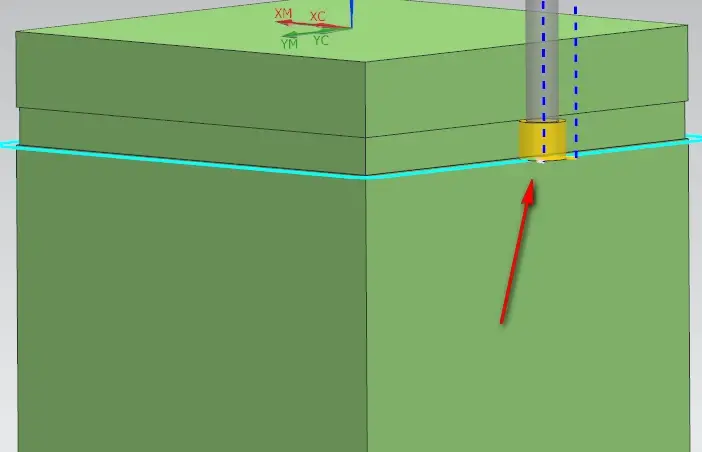

6、最后生成刀轨，就可以用【深度轮廓加工】做出加工刀路，如下图所示：
