UG三轴编程中倒扣如何分层往复加工的操作方法帖

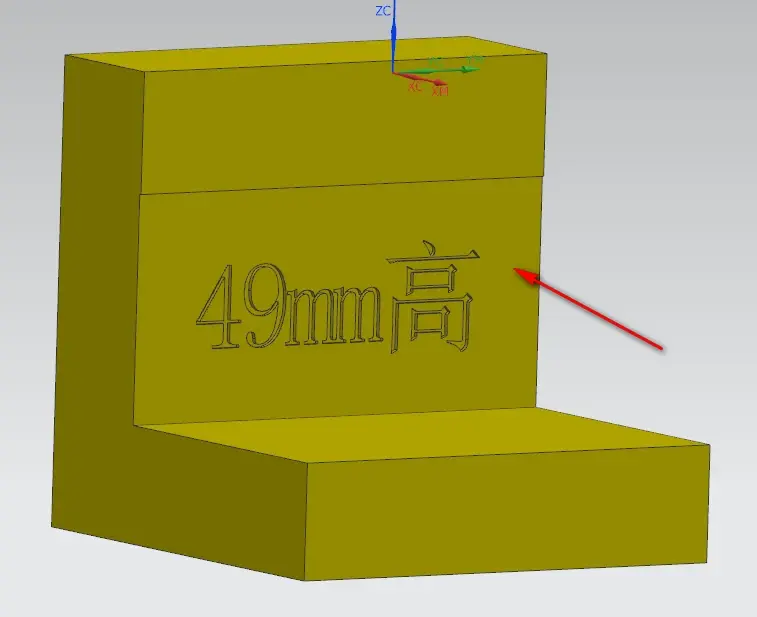

在三轴编程加工中，遇到工件倒扣区域一般都是以倒扣高度来创建刀具一层加工，如上图所示。这个倒扣高度太大不可能定制一把这么大的刀具一层加工，这个时候就需要分层加工，并且不抬刀节省时间就要编写合理的分层往复加工刀路，那这个刀路怎么进行合理编写了?跟大家分享一下方法。

解决方法：

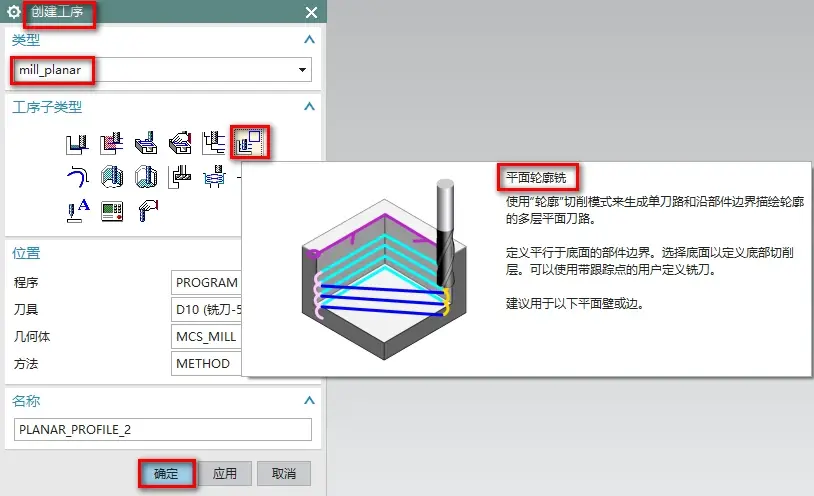

1、在加工界面中，【创建工序】-【mill_planar】-【平面轮廓铣】，这个工序是NX2D加工的模块，点击【确定】进入【平面轮廓铣】如下图所示：

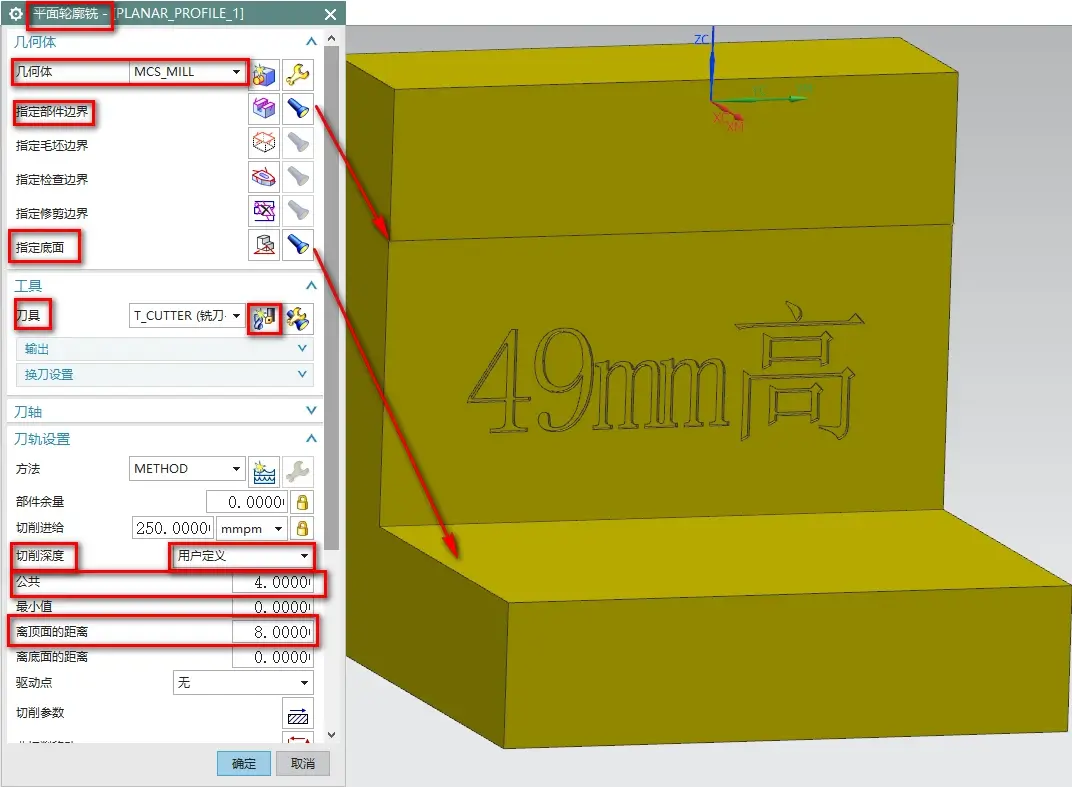

2、在【平面轮廓铣】界面中，【几何体】使用【MCS_MILL】，【指定部件边界】-选择倒扣侧面顶部线，【指令底面】选择工件倒扣底面，【切削深度】使用【用户定义】，【公共】-【4mm（每刀加工深度）】，【离顶部的距离】-【8mm（倒扣刀具的刀刃长度）】注意【公共】和【离顶部的距离】按照实际情况去设置，上面设置完点击【刀具】，就会进入【新建刀具】界面。如下图所示：

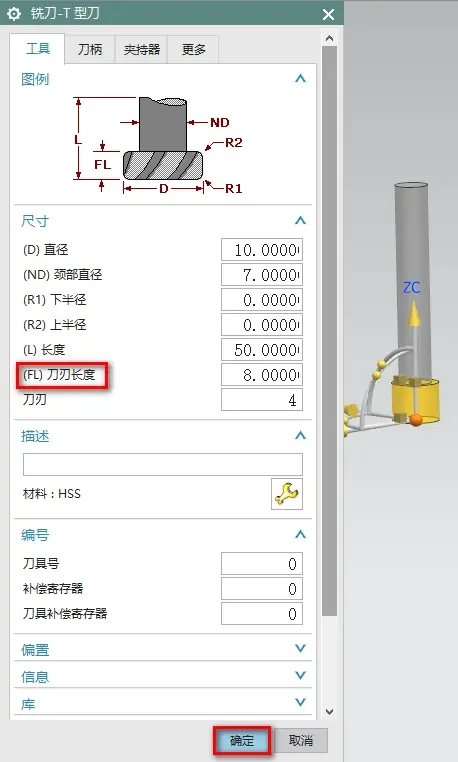

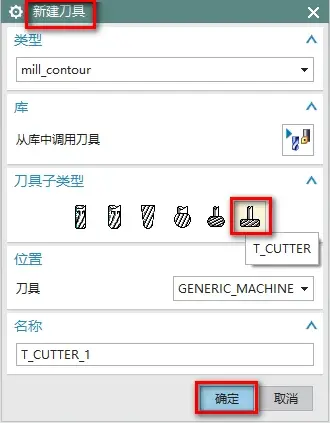

3、在【新建刀具】界面中，刀具子类型要选择【T型刀】，点击【确定】，注意刀具大小按照工件倒扣的距离选择定制，点击【确定】后，进入【平面轮廓铣】界面。如下图所示：

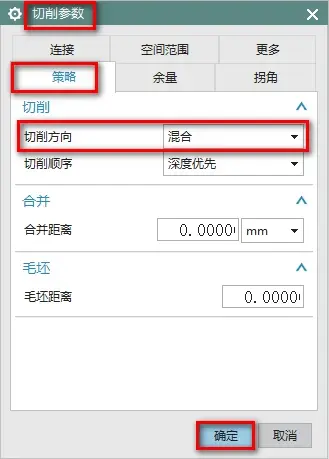

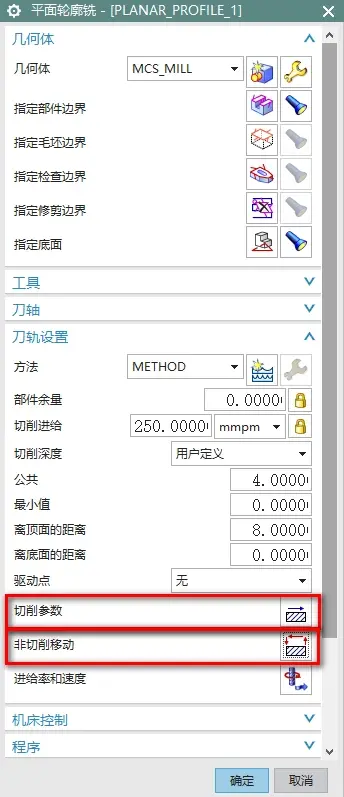

4、在【平面轮廓铣】界面中，点击【切削参数】。在【切削参数】界面中，【切削方向】设置为【混合】，点击【确定】，进入【非切削参数】。如下图所示：

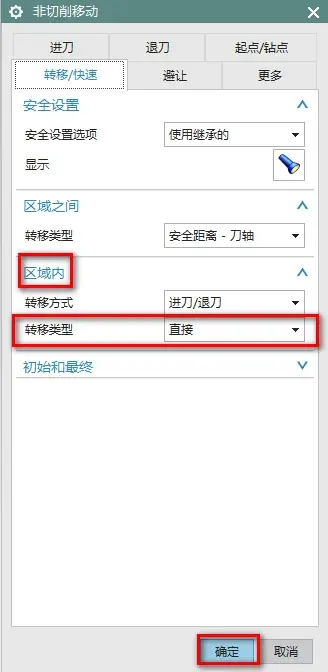

5、在【切非削移动】界面中，【区域内】-【转移类型】使用【直接】，点击【确定】，如下图所示：

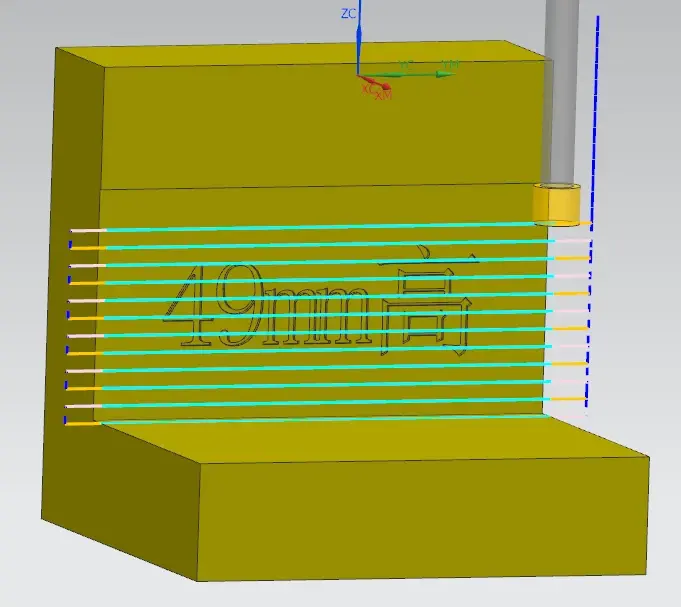

6、以上参数设置完成后，就可以做出【分层往复加工】的程序。如下图所示
