UG三轴编程中闭环R角如何顺铣一刀流加工方法帖

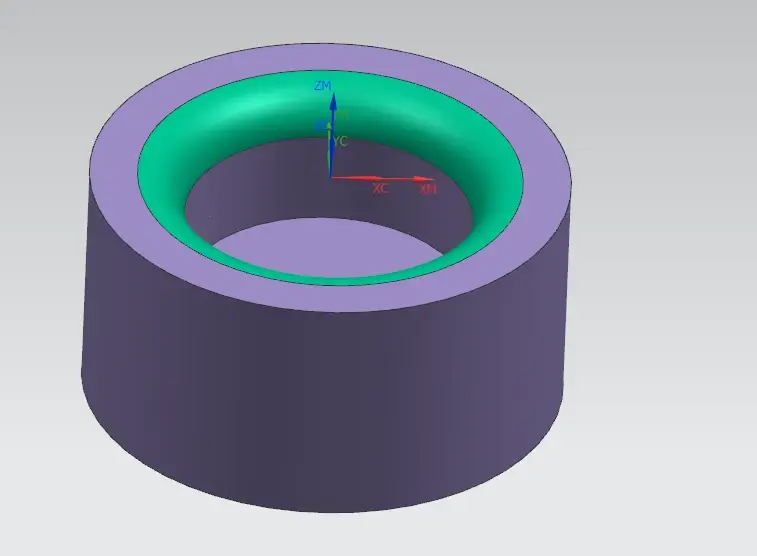

在三轴编程加工中，遇到工件闭环R角区域一般都是以区域铣削（爬面）往复或者跟随周边方式加工，但是此类加工方式往复程序不好控制，跟随周边会有进刀痕并且往复混合加工达不到很好光洁度。如上图所示，对于闭环R角区域如何编写顺铣不抬刀刀路，提升此类位置的加工光洁度和效率呢?跟大家分享一下方法。

解决方法：

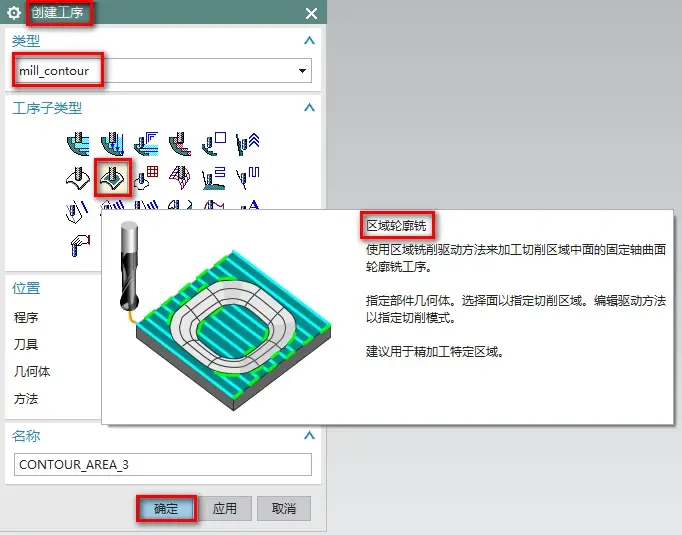

1、在加工界面中，【创建工序】-【mill_contour】-【区域轮廓铣】，这个工序是NX-3D加工的模块，如下图所示：

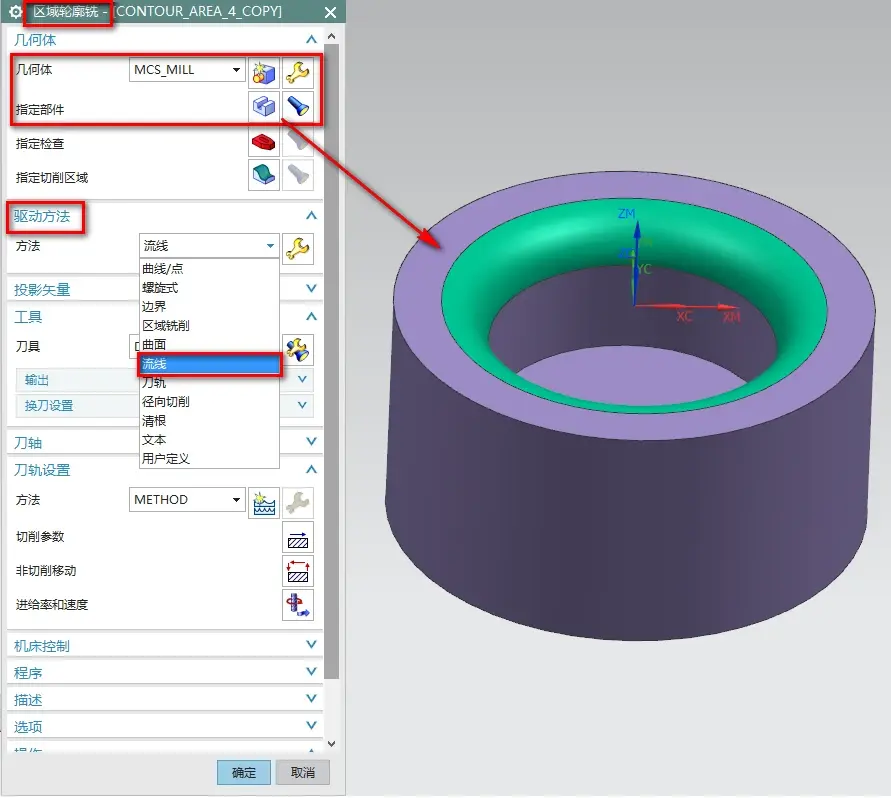

2、在【区域轮廓铣】界面中，【几何体】使用【MCS_MILL】，【指定部件】-选择要加工的图形，【驱动方法】使用【流线】就会进入【流线驱动方法】界面如下图所示：

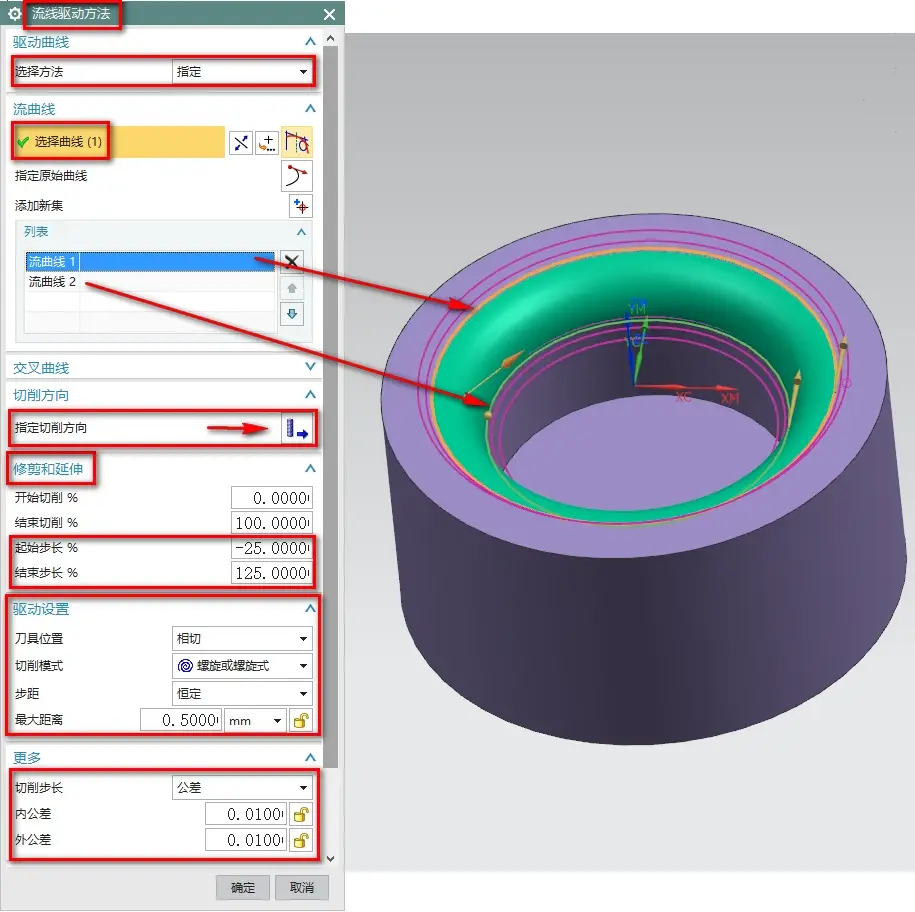

3、在【流线驱动方法】界面中，【选择方法】-选择【指定】，【选择曲线】-【流曲线1】选择圆角上面边缘，【流曲线2】选择圆角下面边缘，【修剪和延伸】-【起始步长-25%】-【结束步长125%】这里注意设置起始步长和结束步长是延伸刀轨，根据刀具大小延伸多少不一样，这里用的是R10所以给25%，可以根据实际刀具进行调整。【驱动设置】-【刀具位置】选择【相切】，【切削模式】选择【螺旋或螺旋式】，【步距】-【恒定】-【最大距离0.5mm】注意最大距离=步距，根据实际所需步距调整，【切削步长】选择【公差】，【内外公差】输入【0.01】。以上设置完点击【指定切削方向】。如下图所示：

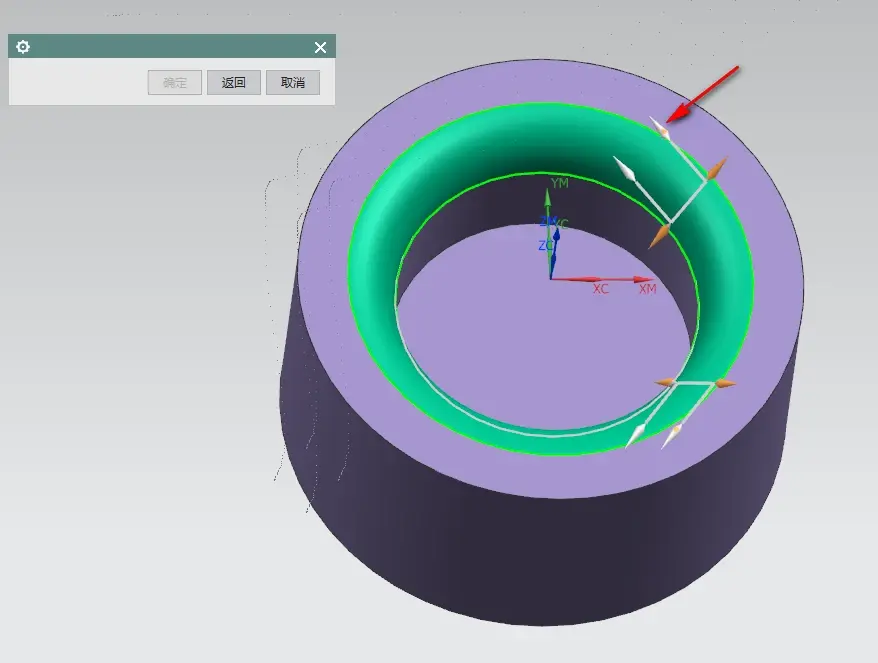

4、点击【指定切削方向】后，选择【横向箭头从上往下】箭头方向。如下图所示：

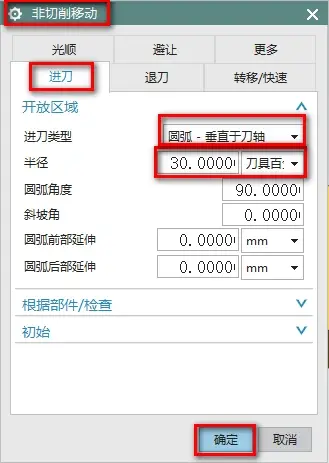

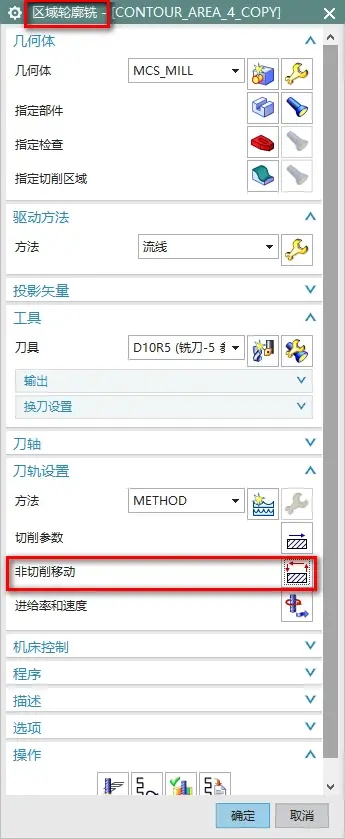

5、在【区域轮廓铣】界面中，点击【非切削移动】。在【非切削移动】界面中，【进刀类型】-【圆弧-垂直于刀轴】-【半径30%】，点击【确定】，如下图所示：

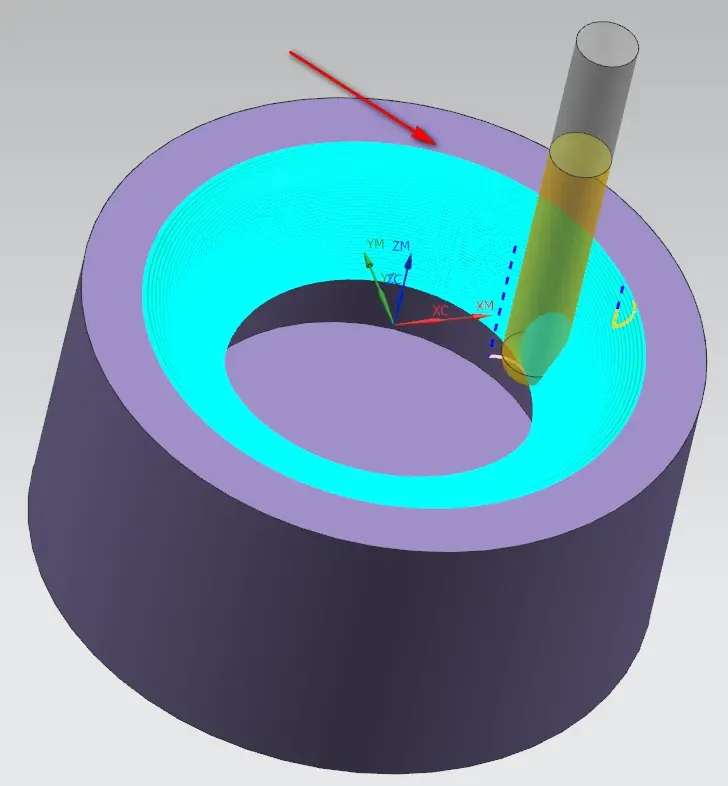

6、参数全部设置完成后，就可以做出三轴编程闭环R角顺铣一刀流加工程式，如下图所示：
