UG铣削中精加工壁方法详解

铣削是以铣刀作为刀具加工物体表面的一种机械加工方法。铣削是指使用旋转的多刃刀具切削工件，是高效率的加工方法。工作时刀具旋转（作主运动），工件移动（作进给运动），工件也可以固定，但此时旋转的刀具还必须移动（同时完成主运动和进给运动）。铣削用的机床有卧式铣床或立式铣床，也有大型的龙门铣床。这些机床可以是普通机床，也可以是数控机床。用旋转的铣刀作为刀具的切削加工。铣削一般在铣床或镗床上进行，适于加工平面、沟槽、各种成形面（如花键、齿轮和螺纹）和模具的特殊形面等。

接下来就由UG代理商：上海菁富信息技术有限公司为大家介绍一下UG NX中平面铣中的精加工壁的使用方法和技巧，UG NX的铣削加工方法主要是分成平面铣、型腔铣和多轴铣。有些零件可以采用不同的方法加工，但我们通常要选取一个最简单实用的方法。

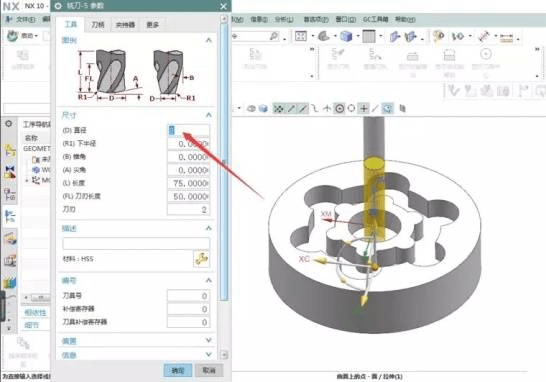

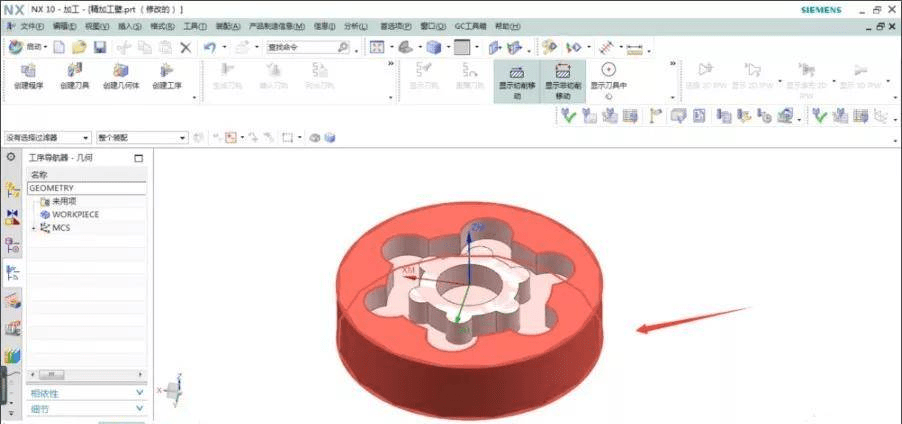

1.打开零件模型，进入加工模块。首先创建刀具，注意零件拐角的最小尺寸，刀具的大小在选取时要注意加工面上不能产生干涉。

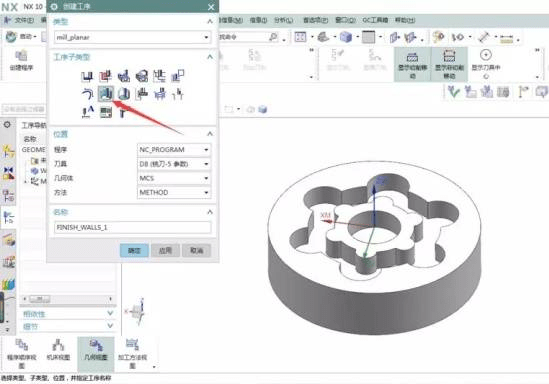

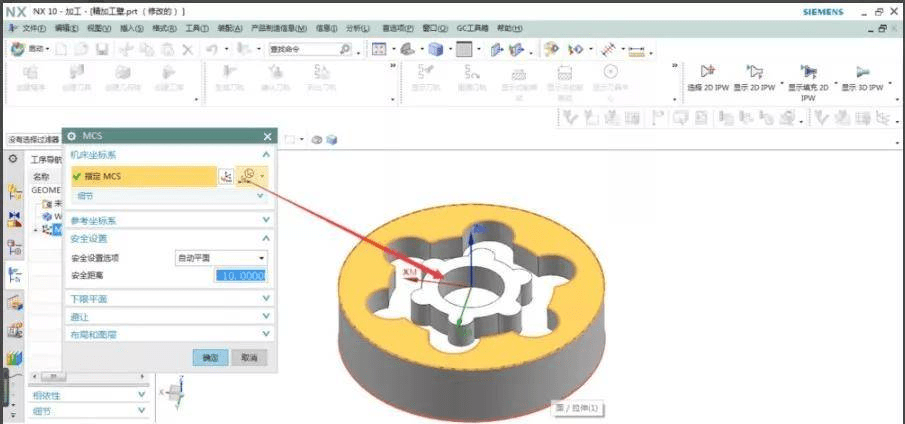

2.设定工件坐标系，可以直接选中顶平面的圆弧中心。接着选择加工方式为精壁加工，几何体为我们创建的工件坐标。

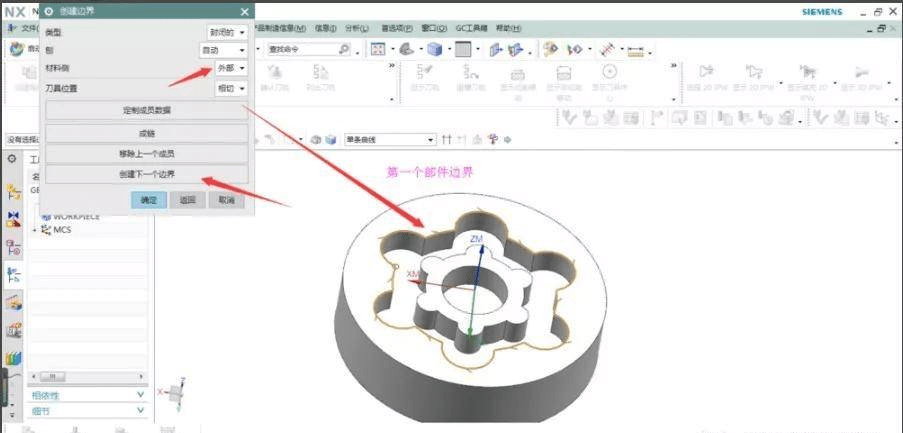

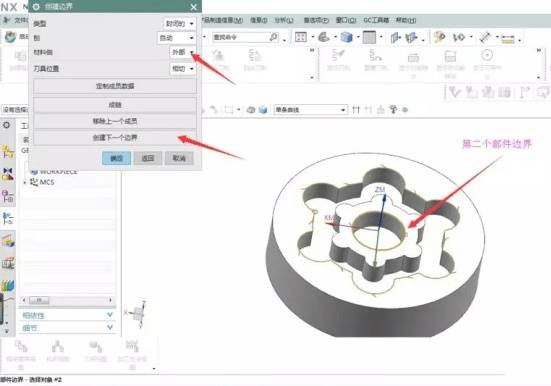

3.指定部件边界，如图所示，选择三个封闭边线，注意选择材料侧是内部或者外部，最后选取的中间边线材料侧为内部，另外两个材料侧为外部。

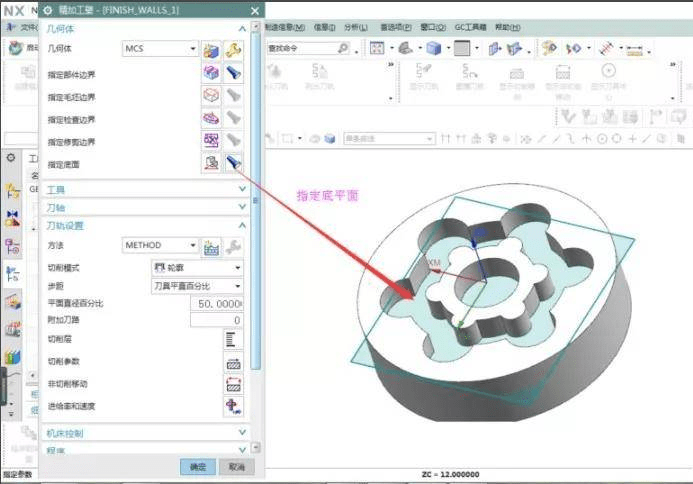

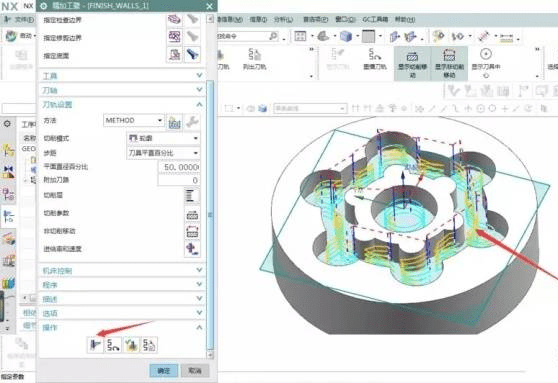

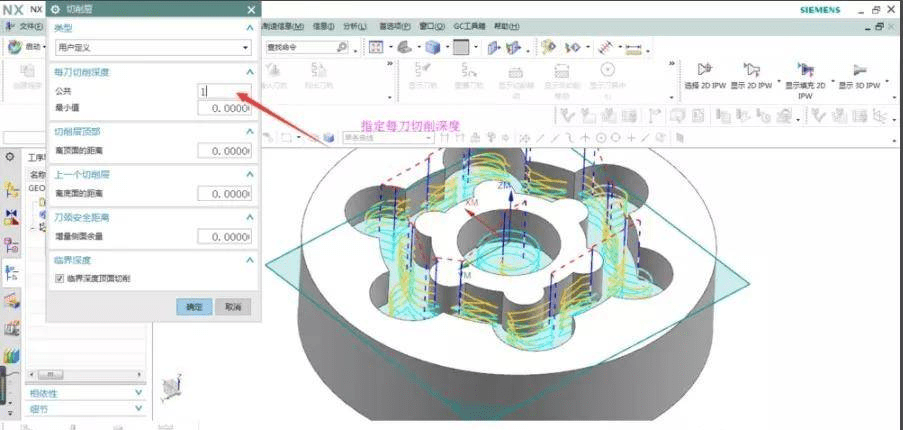

4.然后指定底面为凹槽的底面，在切削层里指定每刀加工深度，最后生成刀路。效果如图所示。

注意在选取部件边界时，材料侧的方向主要是看剩余材料在曲线的外部还是内部。
