NX客制化螺纹设置

适用版本：NX

当下，很多企业使用NX软件进行产品设计的时候，会有这样的困惑：NX自带的螺纹标准中没有其需要的。大多企业选择其他同类螺纹替代，也有通过其他诸如扫掠特征绘制实体螺纹的，两者的效果都不理想。其实，NX软件的螺纹工具是支持定制螺纹的。

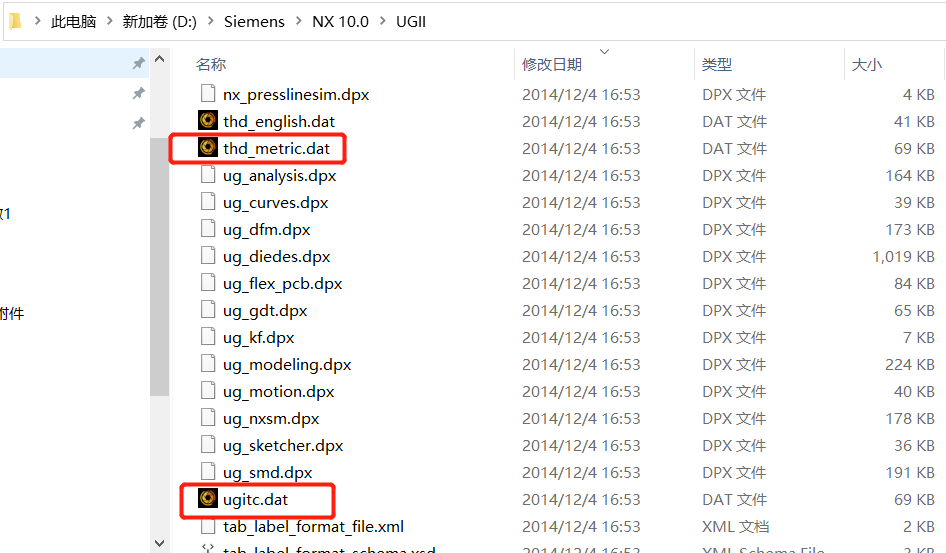

在NX安装目录下UGII文件中找到螺纹规格配置文件“thd_metric.dat”文件，对其内容进行修改，如图1所示。如果是英制环境，则需要相应的修改“thd_english.dat”。注意：修改之前做好数据备份。

图1

图2

如图2所示，“ugitc,0”中逗号前ugitc为自定义的螺纹标准的名称，后面0代表是非锥螺纹，如果该螺纹规格为锥螺纹，可将0改为1。后面红框中的内容为不同螺纹规格的具体信息，可根据企业标准进行配置。

图3

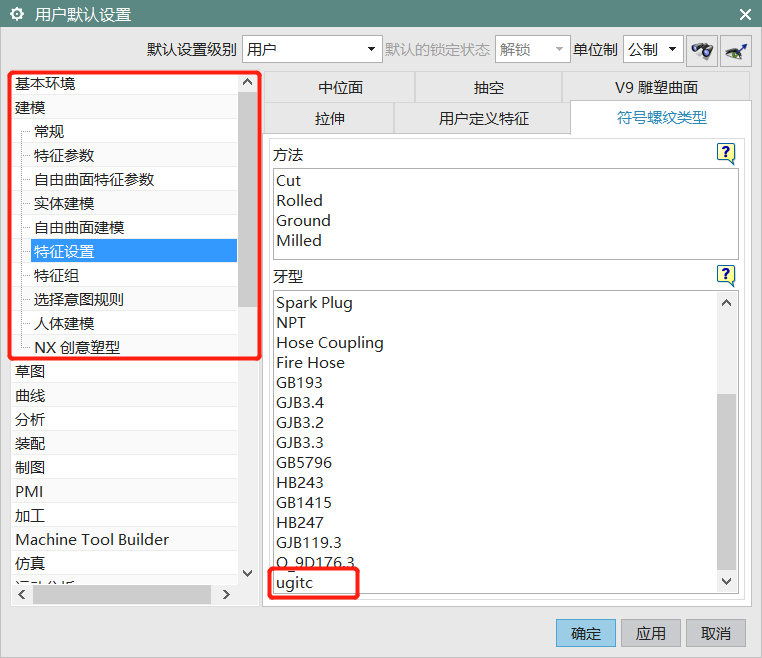

如上图3所示，打开NX软件，进入到“用户默认设置-建模-特征设置”，切换到“符号螺纹类型”选项卡，在“牙型”这一框中添加刚刚创建的螺纹配置文件的文件名（与上文名称保持一致），添加完成后点击确定，重启NX。

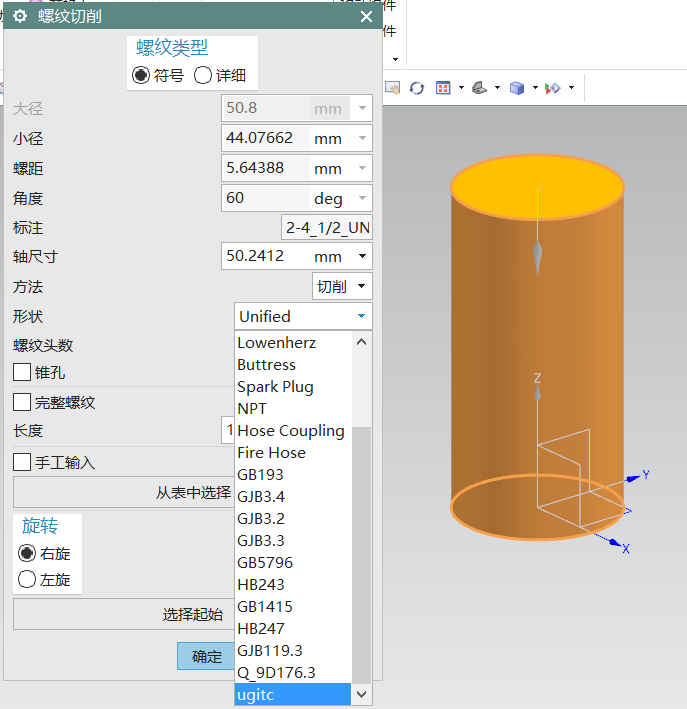

完成配置后，再次使用“螺纹”命令时，就会有刚刚所添加螺纹规格标准，如图4所示。

图4
