设置NX制图可见线像素宽度

适用版本:NX10及以上

在项目实施过程中,客户咨询了关于NX工程图可见线宽度的问题。起因是该企业NX软件升级到更高的版本,该客户负责定制新版本的NX模板,新模板测试过程中,客户发现新模板的可见线宽度与原版不一致。

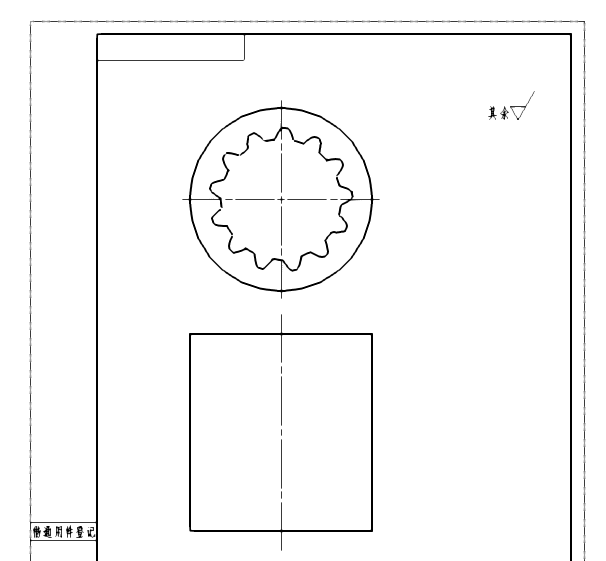

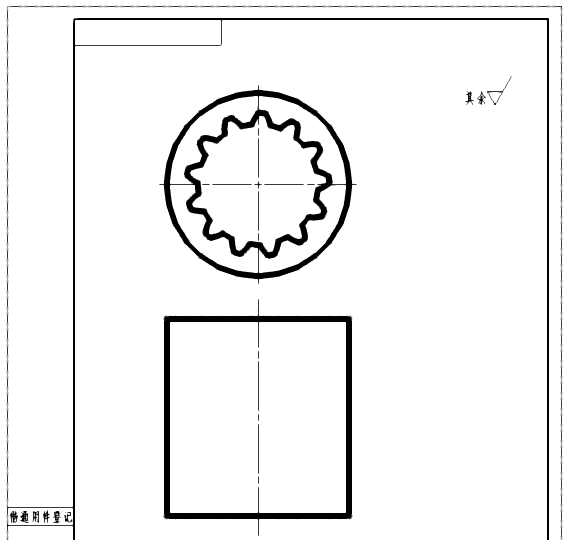

如图1所示,图左为NX11中的工程图视图,图右为NX1872中的工程图视图,对比发现NX1872中的可见线宽度明显比NX11中宽很多。

NX制图可见线像素宽度设置NX制图可见线像素宽度设置

图1

简单分析之后,我认为与可见线的宽度有关。在查看了两个版本的制图首选项和视图的样式设置后发现,两者的可见线宽度均为0.5。如图2所示,图左为NX11中制图首选项,图右为NX1872的制图首选项。

NX制图可见线像素宽度设置NX制图可见线像素宽度设置

图2

可见线宽度一致的情况下,为何显示效果差别甚大。原因是,在NX中,我们从电脑屏幕上看到视图的线宽受两方面影响,一方面是可见线的本身宽度,这个可以通过“制图首选项”设置。另外一个方面是像素宽度,即某一固定宽度的可见线在电脑屏幕中呈现的宽度效果,在“文件-首选项-可视化”命令中设置。

NX制图可见线像素宽度设置

图3

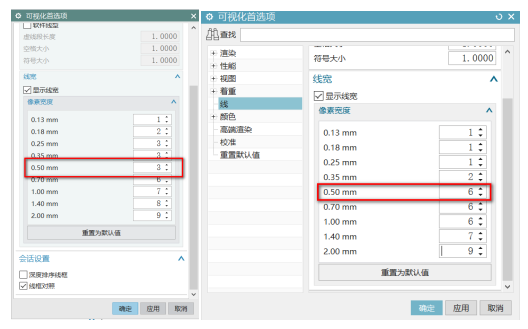

如上图3所示,图左为NX11中“像素宽度”设置,宽度为0.5mm的对应的像素宽度为“3”。图右为NX1872中“像素宽度”设置,宽度为0.5mm的像素宽度为“6”,像素宽度从“1”到“9”是从细到宽。只需将此处像素宽度修改一致,即可解决上述问题。
