UG加工中心编程模板设置方法

     对于初学UG参加工作的人来说，熟练掌握UG加工模板设置无疑将会起到事半功倍的效果，那设置模板有哪些好处呢？在什么情况下可以使用模板呢？

首先当产品/模具类似加工工序刀具基本相同的情况下就可以使用模板。

其次，模板设置之后，那些切削参数，非切削移动的参数和转速F值都已经设置好了，你不需要再去一个一个的填了，该用的刀具也都设置好了。UG加工模板设置如下图所示：

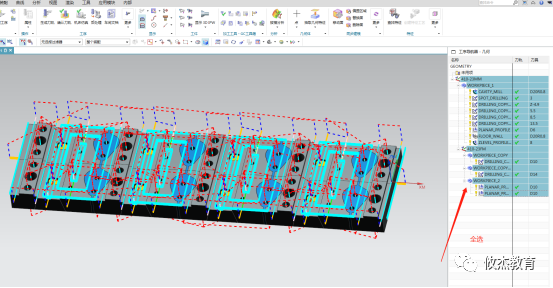

1.第一步，将做好的程序全部选中，按shift全选

2.第二步在右边导航区点鼠标右键，找到依次找到-“对象”-模板设置

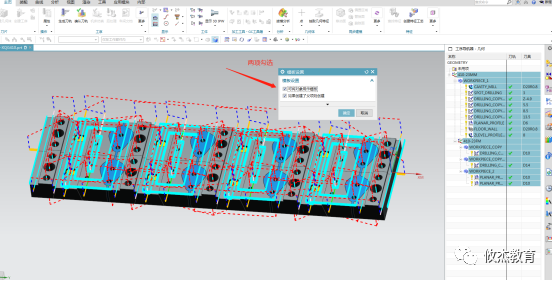

勾选此两项，

   3.第三步      þ将对象用作模板

         þ如果创建了父项则创建

        →确定

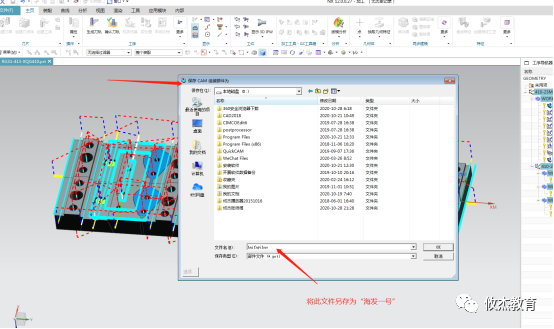

4.第四步：将此文件另存为：“海发一号”用英文“haifayihao"

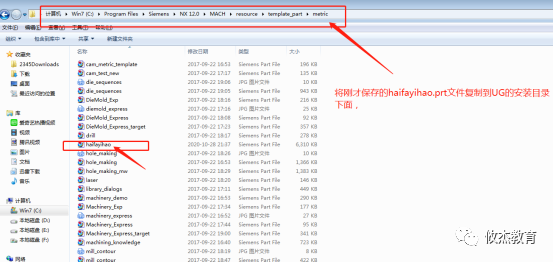

第五步：将刚才保存的haifayihao.prt文件复制到UG的安装目录里面如图示：C:\Program Files\Siemens\NX 12.0\MACH\resource\template_part\metric

第六步：注册

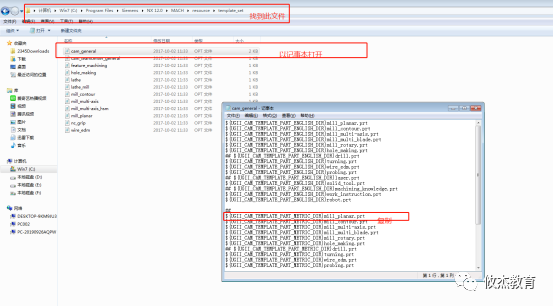

找到UG安装目录下面的C:\Program Files\Siemens\NX 12.0\MACH\resource\template_set，将cam_general此文件以记事本方式打开，

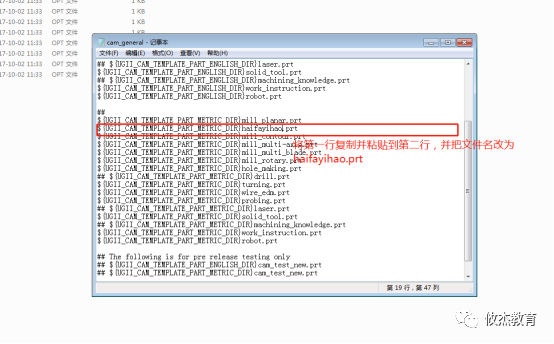

第七步：将此行${UGII_CAM_TEMPLATE_PART_METRIC_DIR}mill_planar.prt复制并粘贴到第二行，

把后辍名改为${UGII_CAM_TEMPLATE_PART_METRIC_DIR}haifayihao.prt

保存并关闭UG

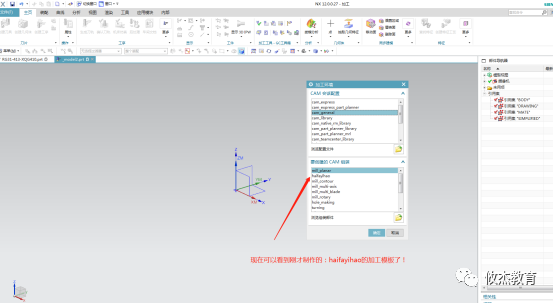

第八步：重启UGNX，即可看到刚才新建的模板。haifayihao

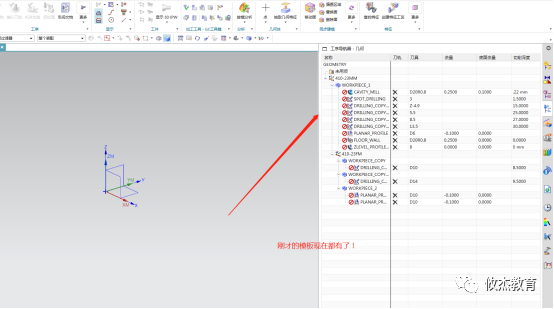

当你重新打开UG进入加工模块选择”haifayihao"的时候你就可以看到之前做好和程序，包括刀具，转速，余量，切削深度等等加工参数，全部OK了。
