UG加工中心钻孔加工：参数设置与注意事项全攻略

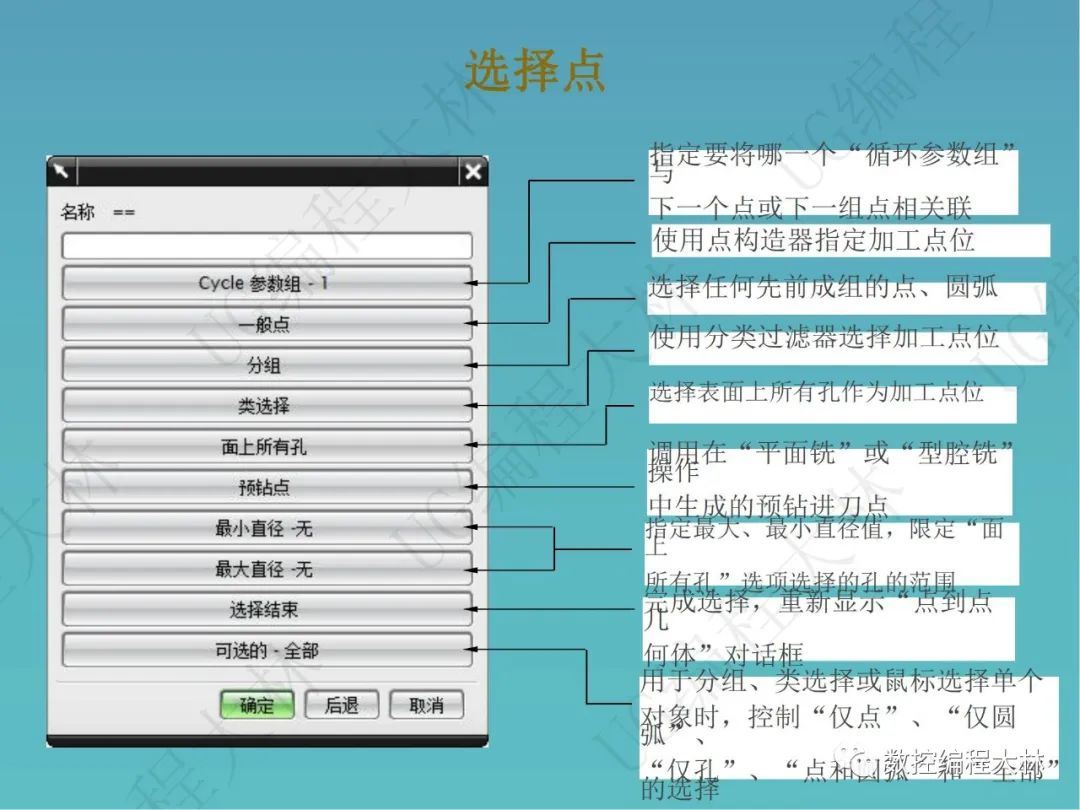

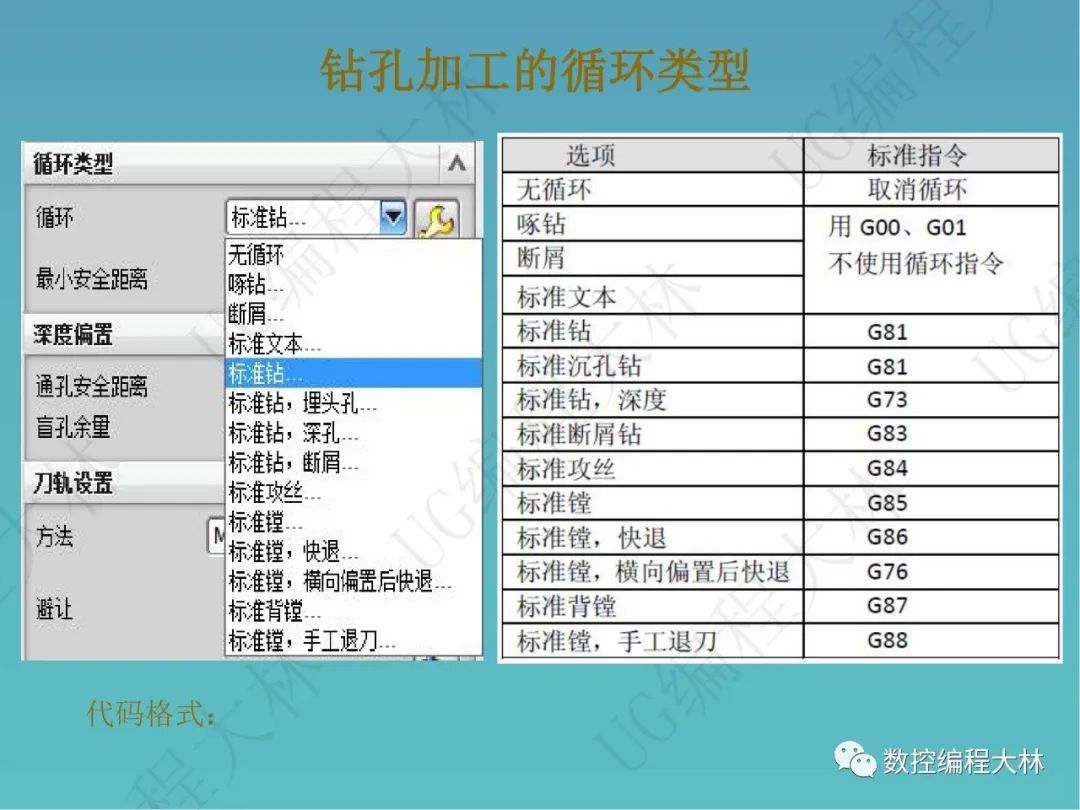

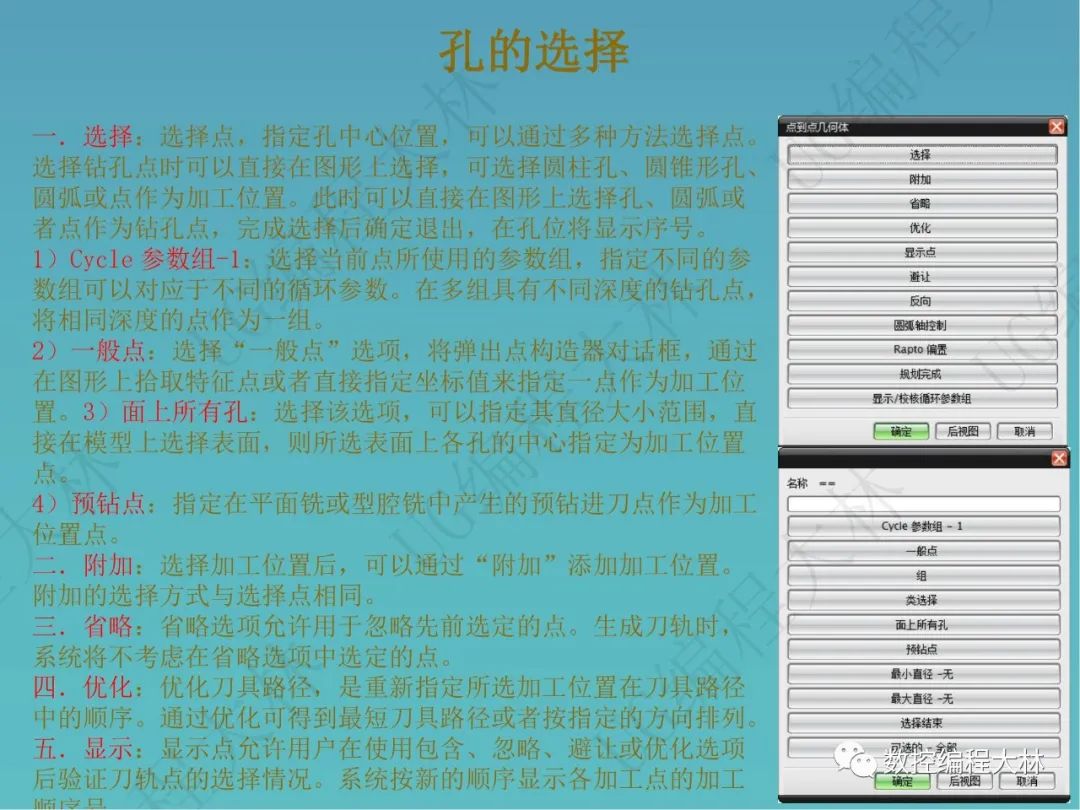

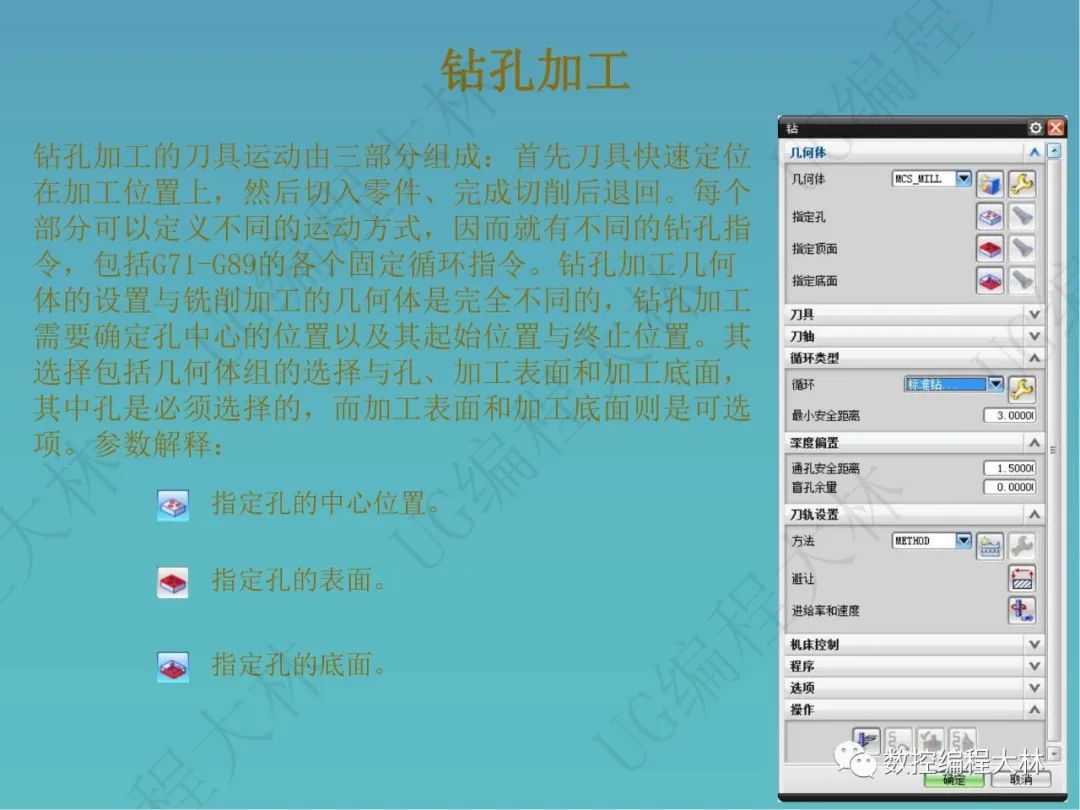

钻孔加工的刀具运动由三部分组成：首先刀具快速定位在加工位置上，然后切入零件、完成切削后退回。每个部分可以定义不同的运动方式，因而就有不同的钻孔指令，包括G71-G89的各个固定循环指令。钻孔加工几何体的设置与铣削加工的几何体是完全不同的，钻孔加工需要确定孔中心的位置以及其起始位置与终止位置。其选择包括几何体组的选择与孔、加工表面和加工底面，其中孔是必须选择的，而加工表面和加工底面则是可选项。

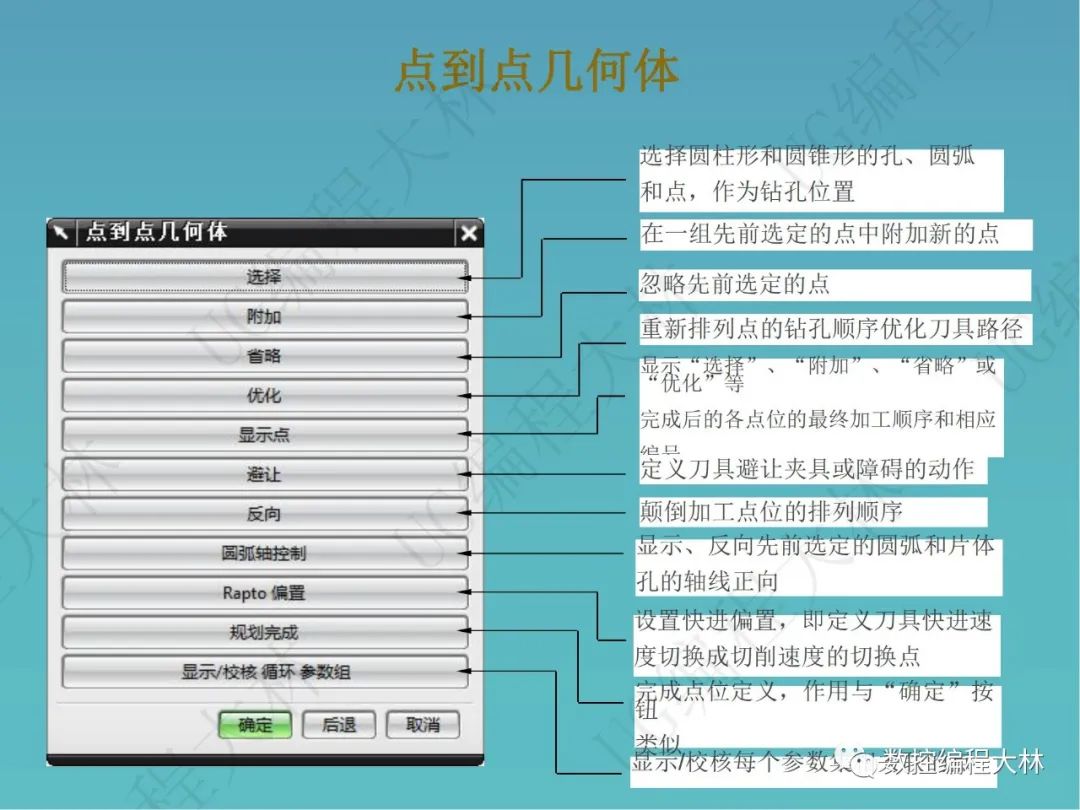

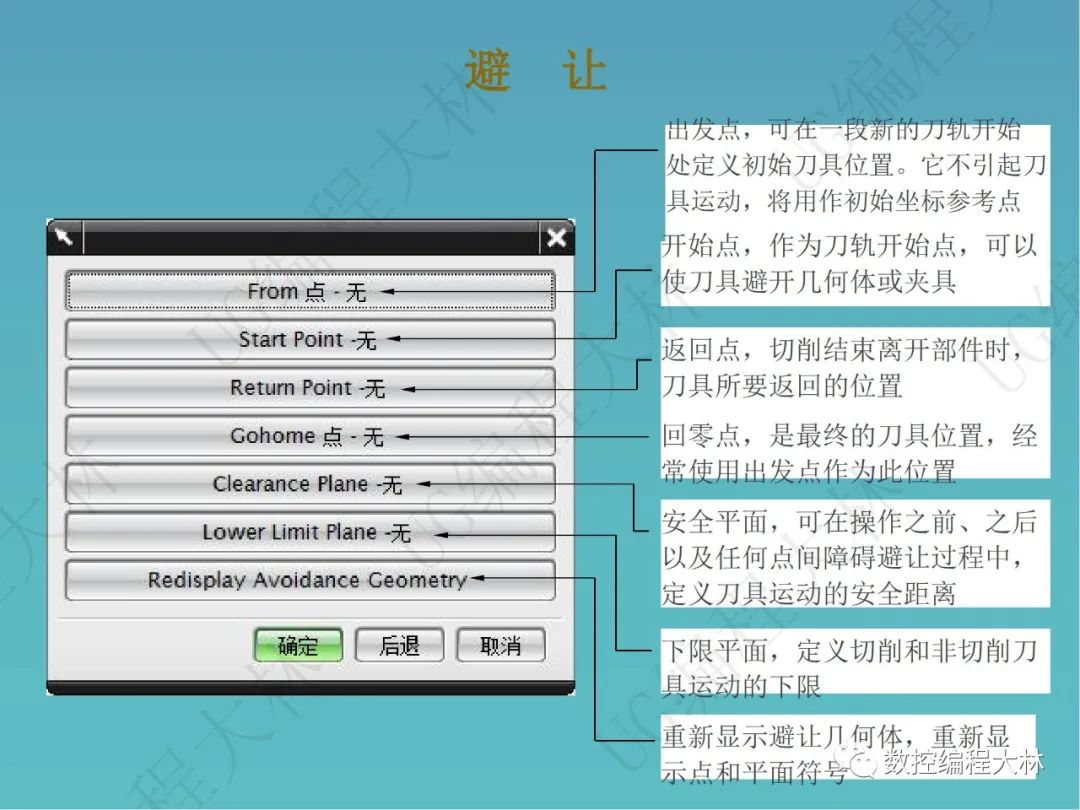

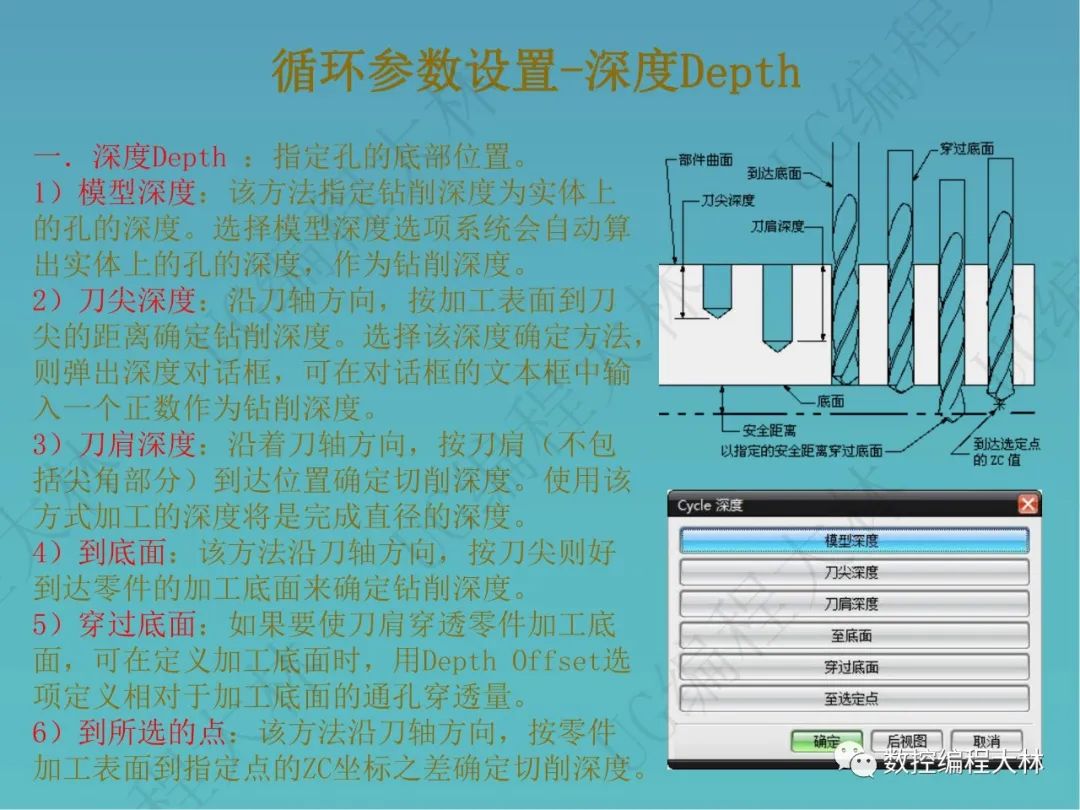

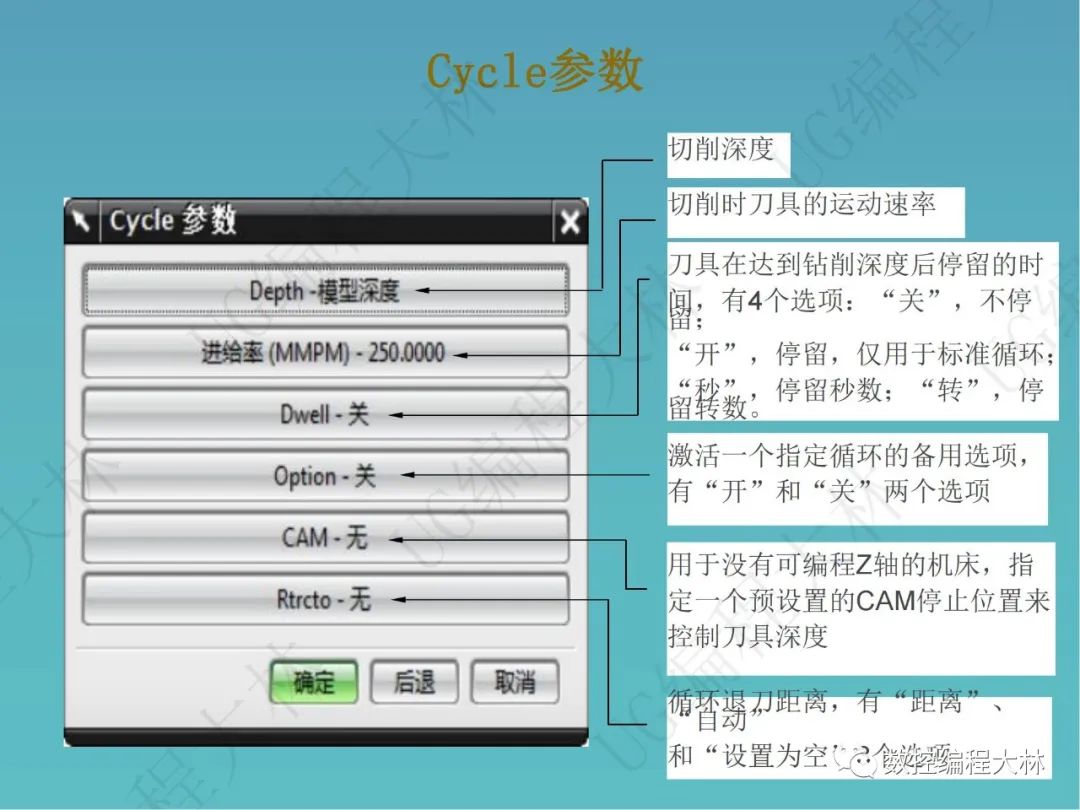

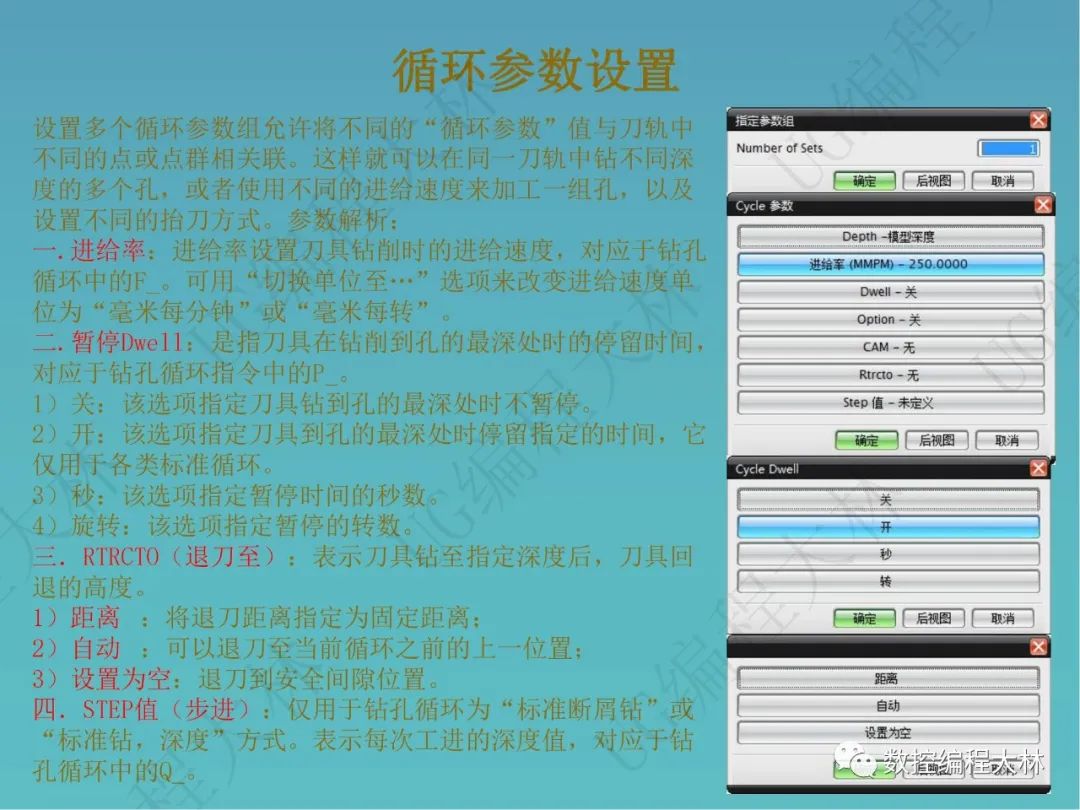

一．深度Depth ：指定孔的底部位置。

1）模型深度：该方法指定钻削深度为实体上的孔的深度。选择模型深度选项系统会自动算出实体上的孔的深度，作为钻削深度。

2）刀尖深度：沿刀轴方向，按加工表面到刀尖的距离确定钻削深度。选择该深度确定方法，则弹出深度对话框，可在对话框的文本框中输入一个正数作为钻削深度。

3）刀肩深度：沿着刀轴方向，按刀肩（不包括尖角部分）到达位置确定切削深度。使用该方式加工的深度将是完成直径的深度。

4）到底面：该方法沿刀轴方向，按刀尖则好到达零件的加工底面来确定钻削深度。

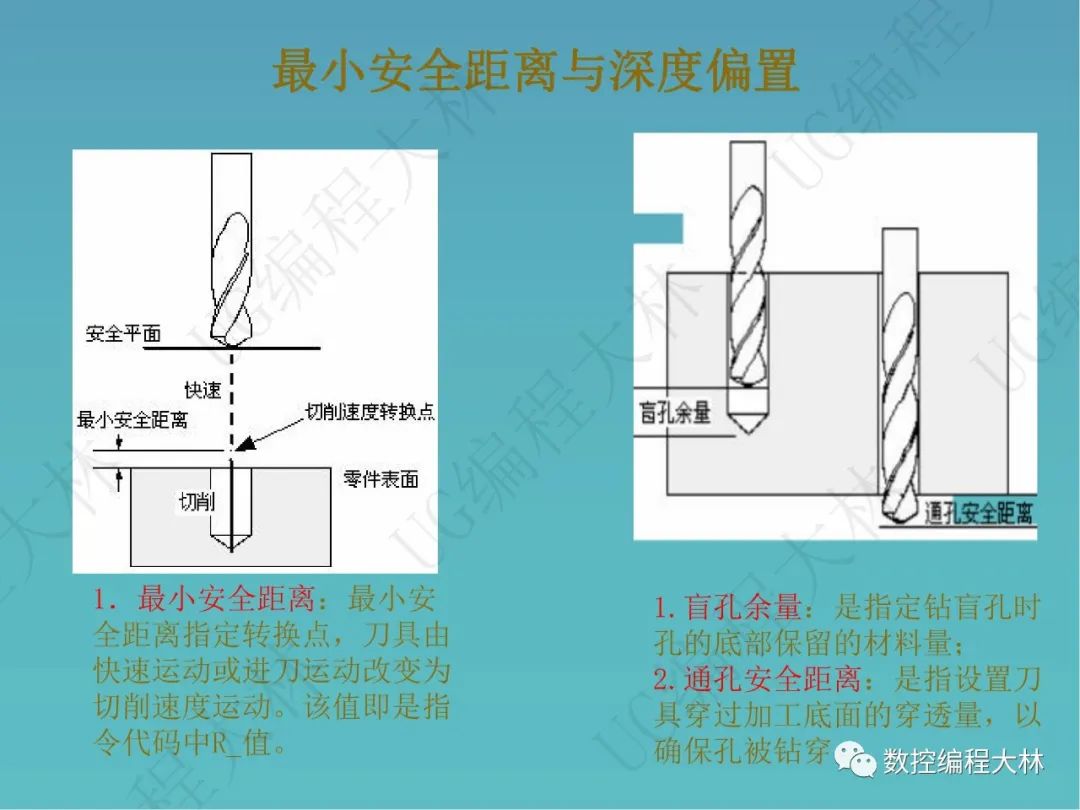

5）穿过底面：如果要使刀肩穿透零件加工底面，可在定义加工底面时，用Depth Offset选项定义相对于加工底面的通孔穿透量。

6）到所选的点：该方法沿刀轴方向，按零件加工表面到指定点的ZC坐标之差确定切削深度。

文章来源：数控编程大林
