楼宇对讲机是安装在楼宇防盗门入口处的沟通、对讲控制装置。主机一般安装在各单元住宅门口的防盗门上 或附近的墙上，组成门口主机包括面板、底盒、操作部分、音频部分、视频部分、控制部分等。
楼宇对讲机面壳产品最大外形尺寸为 227.76 mm x 173.0 mm x 41.90 mm，塑件平均胶位厚度 2.50 mm，塑件 材料为 ABS，缩水率为 1.005，塑件质量为 111.35 克，塑件技术要求为不得存在披峰、注塑不满、流纹、气孔、 翘曲变形、银纹、冷料、喷射纹、气泡等各种缺陷。
从图 1 可以看出，塑件属于日用小家电类产品，外表呈光滑曲面。顶部局部存在下沉型圆弧面。此位置安放 对讲机听筒。下沉型圆弧面前端有两处凸起柱位，内有通孔，需前模滑块成型。塑件外形大曲面边缘有一圆柱， 内有通孔，且此孔在塑件内部需要设计斜顶成型。在塑件内部边缘设计了 3 条骨位，用来与产品底壳组装，这些 骨位全部需要设计内滑块（或斜顶）才能脱模。其中有一条骨位靠近需要斜顶脱模的内孔处，见图 1.
塑件顶面有 15 个按钮孔，在其背面设计有相对应的圆弧骨位为按钮导向。这些骨位在注塑时容易形成困气。 这些部位需要切割镶件排气。另一方面，这些部位必须具有高的加工精度，避免披锋影响按钮的功能。此外，按 钮部位骨位的脱模斜度需要注意，脱模斜度过大，按钮和孔的间隙过大，则按钮在运动中存在倾斜翻倒的可能性， 有可能出现卡滞的现象。按钮和孔德间隙过小，也会出现按钮卡滞的现象。因此，按钮和按键孔德间隙一定要选 择合理。
塑件尺寸较大，结构复杂，多处存在内滑块和前模滑块以及斜顶。模具设计型腔排位为 1 出 1，模架为标准 模架 DCI4045 A=100 B=120；采用标准细水口模架可以方便前模滑块抽芯，同时方便点浇口进胶。前后模仁的四 角采用虎口定位，确保模具合模准确。
塑件属于较大型外观件，在其顶面设计点浇口便于注塑成型。最理想的情形是将浇口设计在隐蔽位置，产品组 装后能够遮盖的位置。由于塑件较大，特别是 15 个按键孔的背面有较多的深骨位，塑料流动和充填困难，故设计 了细水口转大水口的浇注系统，即利用点浇口将熔融塑料射入到方孔中心后，再改成侧浇口两点进胶。流道系统
图 1 楼宇对讲机面壳产品图
设计参数见模具设计图 2。由于水口料在机嘴的一侧，为了拉料平衡，也便于储存冷料，在大机嘴的端部设计了 锥形倒扣拉料机构。见放大图 U。

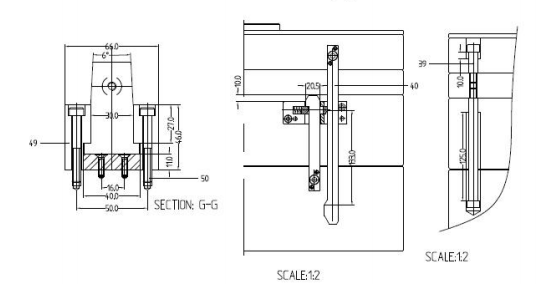

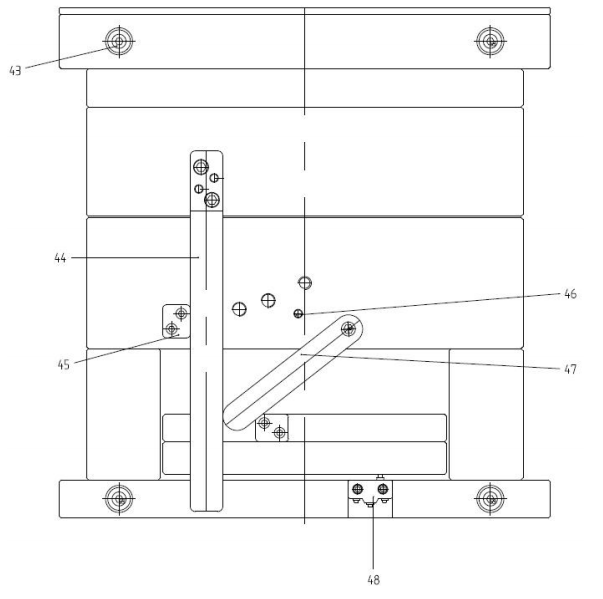

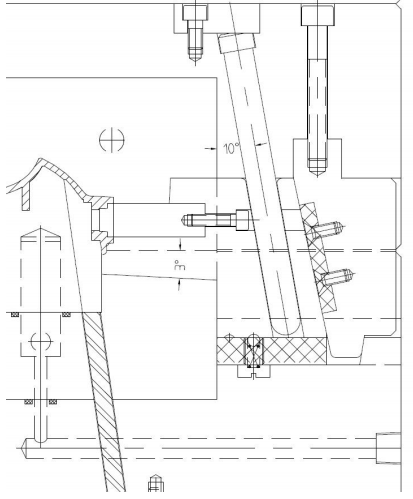

前模滑块采用 T 型槽驱动。内滑块采用铲机 33 驱动。塑件外形大曲面边缘有一圆柱，内有通孔，且此孔在 塑件内部需要设计斜顶成型。在此部位设计了后模滑块与斜顶对碰的模具结构。后模滑块与斜顶对碰的模具设计 时一定要细心观察二者的对碰形式，有无干涉，干涉量有多大，如何解决。本套模具的斜顶处于滑块底下，因此，需要设计先复位机构。滑块与斜顶干涉的各种情况及解决方式见图 3.

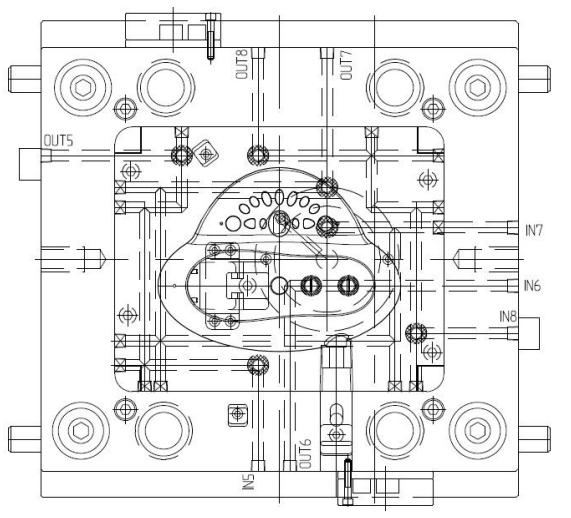

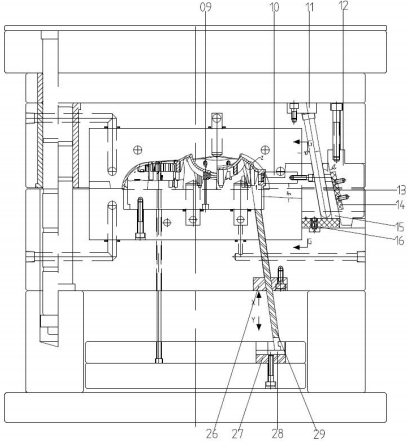

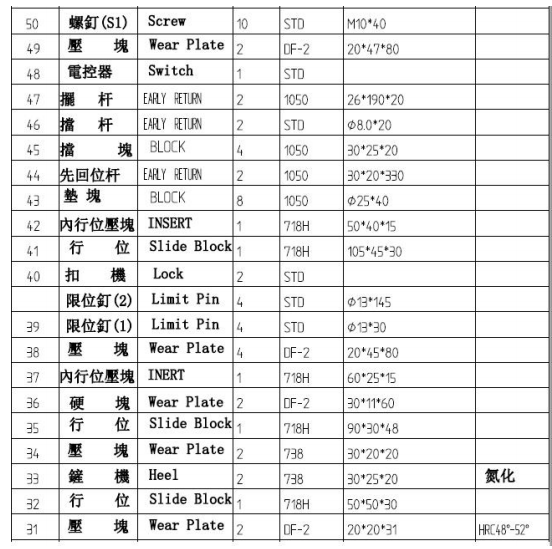

图 2 楼宇对讲机面壳产品模具图
图 3 滑块与斜顶干涉的各种情况
