UG模具设计技巧揭秘：轻松去除R角的秘诀

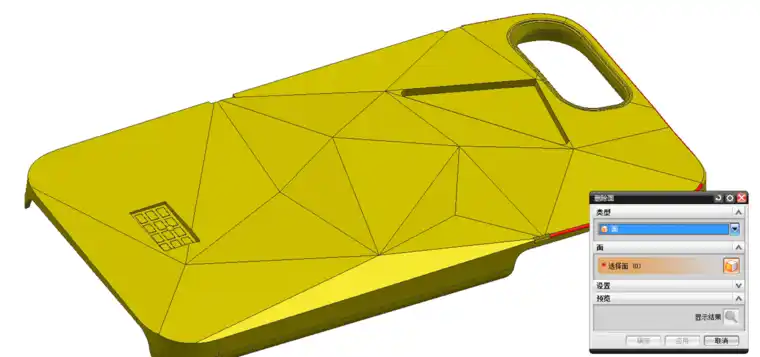

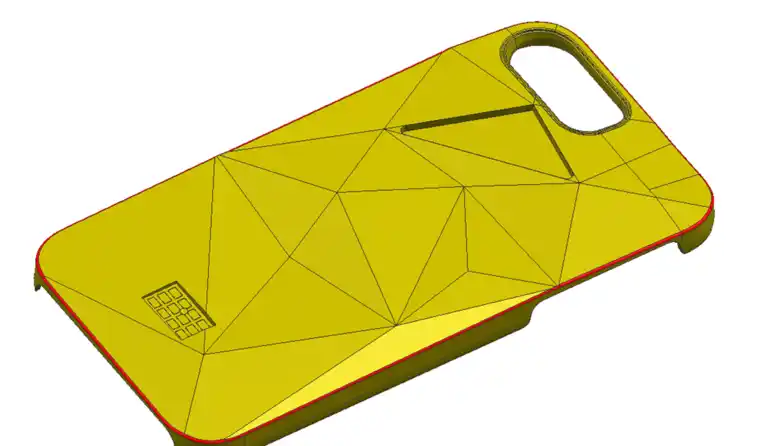

很多时候客户给过来的产品外观面都是直身的，如果不拔模，产品出模的时候就会拖花，要拔模就需要先把外观面的R角去除，拔模后再把R角倒回来，如何去除复合面的R角？这是很多模具设计新手都想知道的问题，如下图红色R角

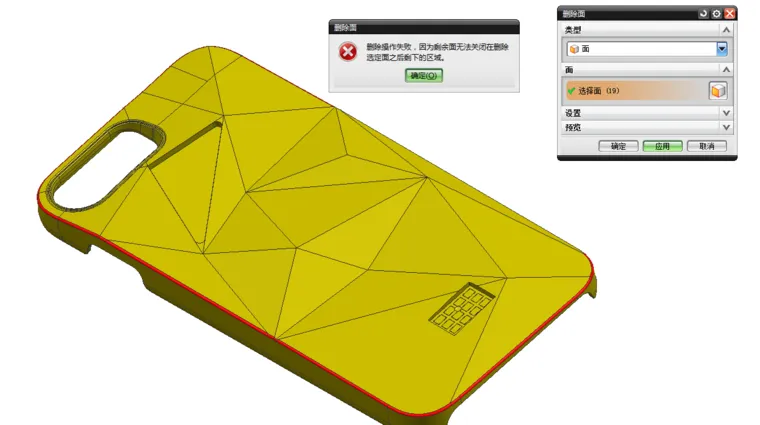

1.我们先尝试一下用同步建模里面的“删除面”命令，选完红色的R角——确定，结果出现报警，存在复合面的R角用“删除面” 很难去除

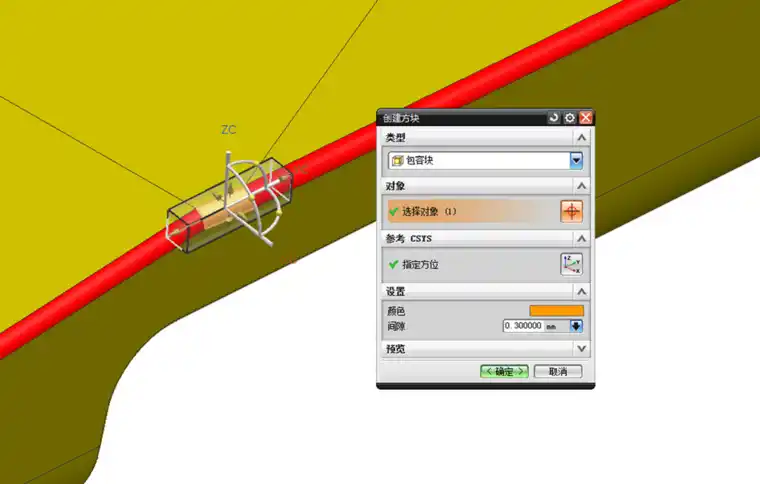

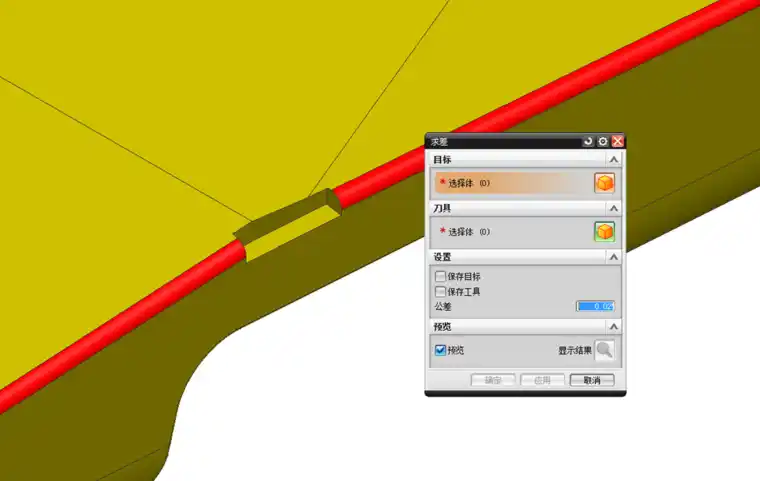

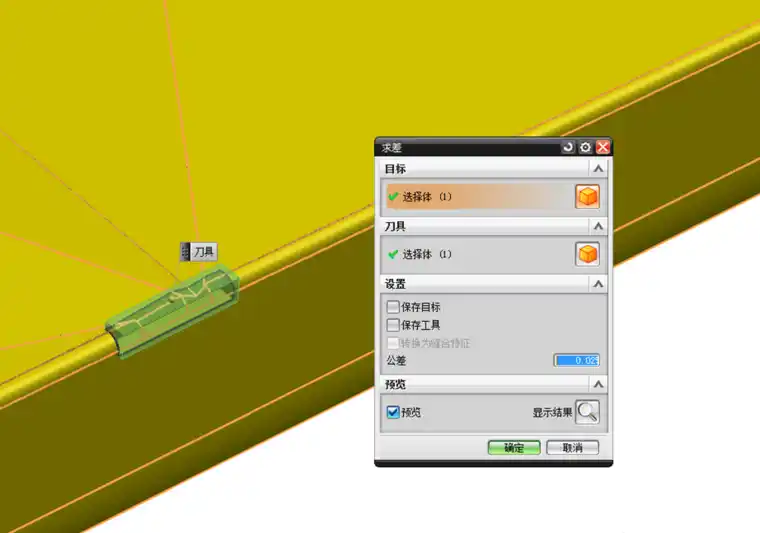

2. 存在复合面的R角用“删除面”命令很难去除，我们可以将复合面的R角部分做一个包块，然后求差掉，如图所示

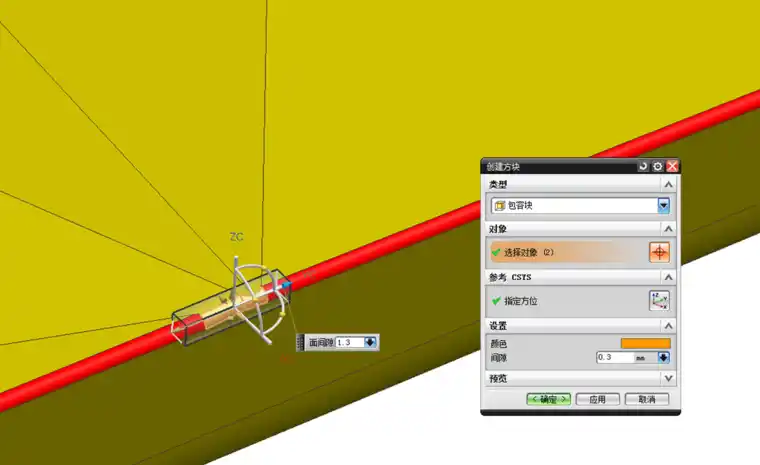

3. 其余存在复合面的R角用同样的方法做

4.去除完复合面的R角以后，再利用“删除面”命令删除其与R角，如下图所示

5.去除完R角之后，再利用同步建模里的“替换面”命令将求差掉的部分替换回来，如下图所示，拔完模以后再将R角倒回来即可
