UG NX10.0编程基础教程：腔体与键槽加工策略与参数设置

腔体    和圆台、垫块相对，能创建方形和圆形腔体，也就是在所选面垂直挖下去矩形和圆形腔体。这个命令也是分部操作，每一个步骤就是一个对话框，下面来解读一下每一个对话框的含义。

      腔体类型选择

选择要创建的腔体类型，一般常用的就是圆柱和矩形，常规选项不作为入门级操作讲解，另外在实际建模过程中也不经常用到。

1）圆柱形腔体

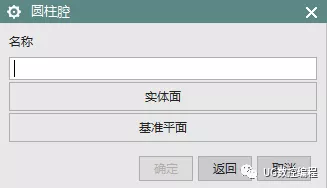

（1）选择放置面

选择实体面或者基准面，这个步骤与圆台相同

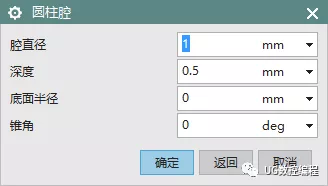

（2）腔体尺寸参数

直径、深度为外型尺寸，底面半径为，圆柱腔体最深处棱边圆角，锥角原理同圆台

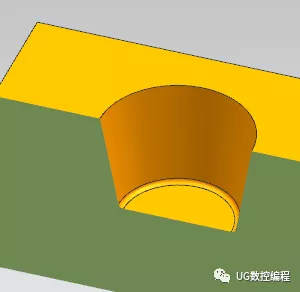

底面半径和锥角效果，锥角为正

点击免费领取 ☞ 数控车、数控铣编程手册，UG编程视频教程、软件安装包安装教程、后处理、外挂等超多素材

锥角为负的情况

（3）定位操作

后续单独讲解

2）矩形腔体

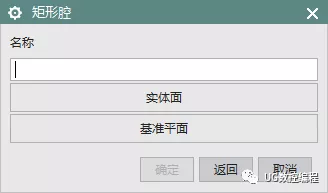

（1）选择放置面

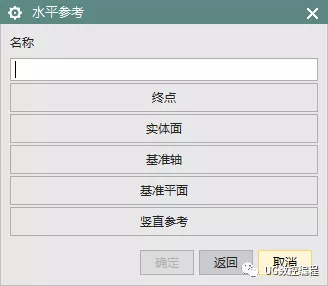

（2）参考选择

参考垫块参考讲解

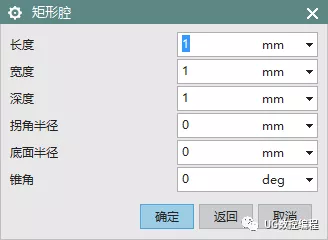

（3）矩形腔体尺寸

内部参数和垫块参数含义相同，参考垫块部分讲解

（4）定位操作

此部分进行总结性讲解，见后续教程

键槽    形状在机械零件上经常见到，外形轮廓类似于跑道形状，截面形状有矩形、燕尾、T型等等，这个命令在常规建模是经常用到，所以大家要了解它的基本操作。

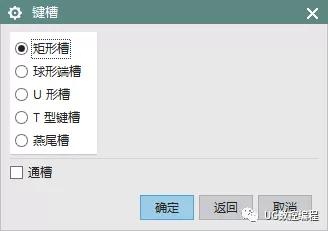

1、键槽截面形状选择

根据实际情况需要选择相应的键槽类型

键槽俯视图形状

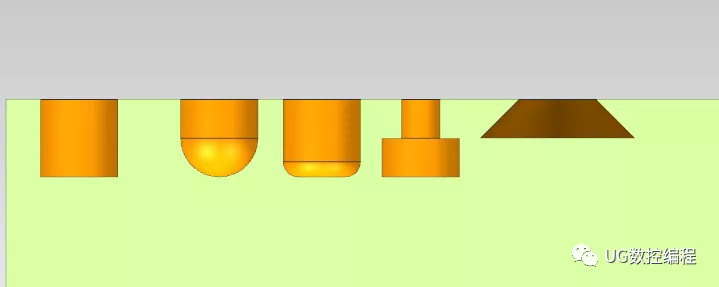

截面形状

键槽的类型主要指截面形状，俯视图形状都是跑道形状。

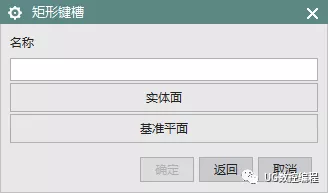

2、选择放置平面

选择要挖下键槽形状的平面，参照垫块、腔体等

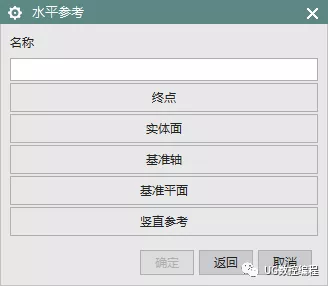

3、参考

此处的参考仍然为方向记号，在键槽这个命令中，参考代表了键槽的长度方向，也就是跑道的最大长度方向

4、不同型键槽尺寸

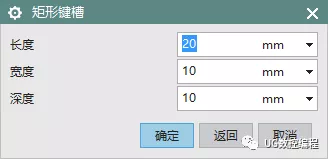

1）矩形

长度指跑道的最外侧轮廓距离，不是圆心距离，宽度指两头圆弧的直径，深度键槽挖下去多深

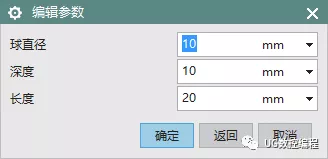

2）球形

球直径代表了键槽的宽度，深度指放置面到球底最大轮廓，长度同上

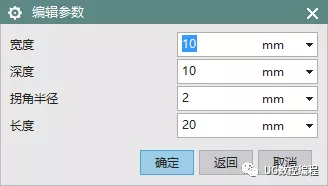

3）U型

宽度、深度和长度同上；拐角指底部棱边圆角；

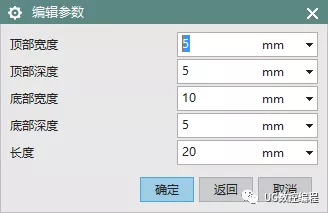

4）T型

顶部和的底部指倒T型，顶部指细口，底部指宽口，宽度和深度同上

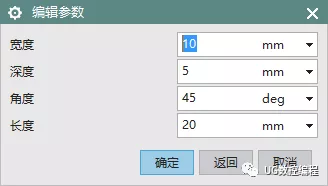

5）燕尾型

宽度、深度、长度同上，角度指与斜面与放置面之间的角度或者底面

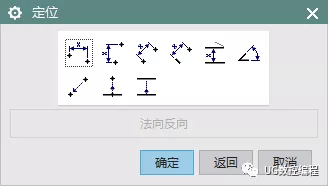

5、定位操作

详见后续讲解
