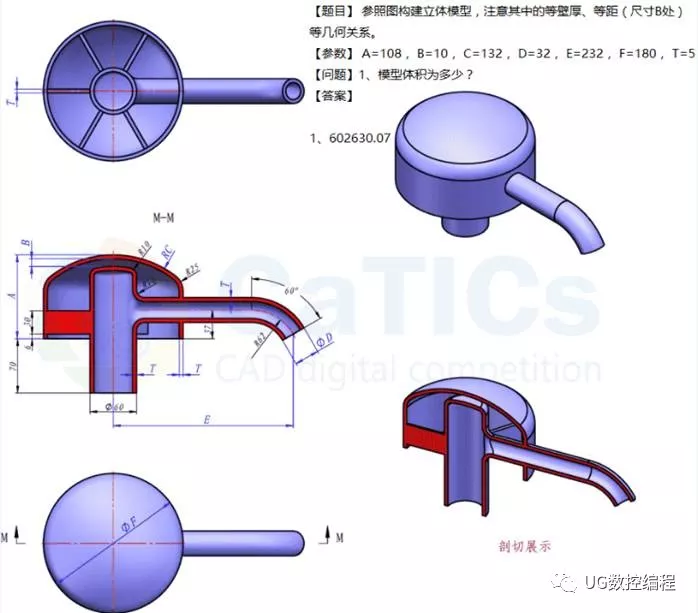

图形分析：整个造型分为两个壳体来完成，主要是两个壳体相交位置需要预留一个空隙，这个空隙要和另一个壳体大小相同，这个位置的设置就是巧妙利用求差运算中的一个设置即可，另外中间壳体的建模，需要使用优化完成。

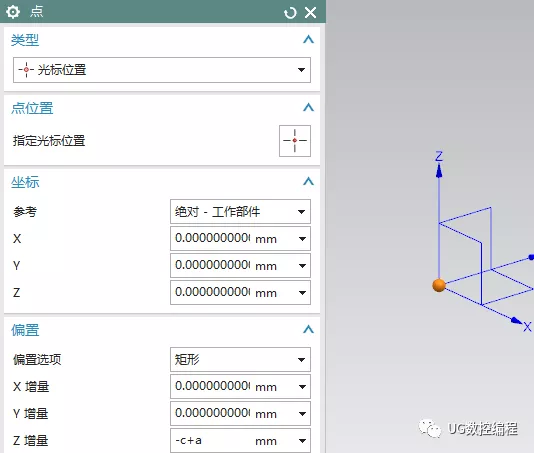

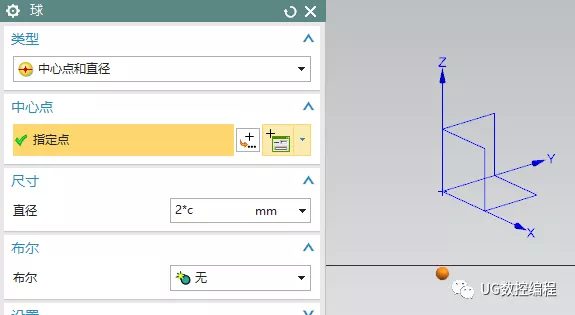

球体，根据主壳体形态为rc半径，可知这个是一个球体，所以依据此特点，设置偏置点，该点为球心
确定后，中心点一定记住添加关联，也就是点是绝对坐标方式，

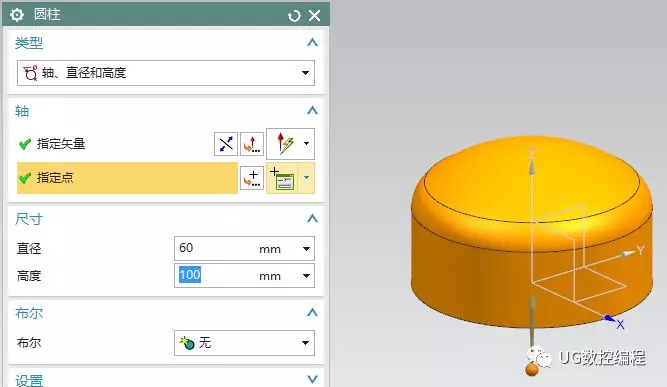

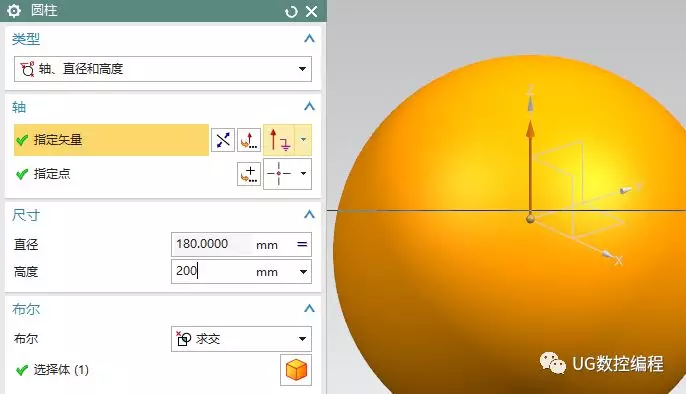

圆柱体，根据主体位置，在原点设置圆柱即可，直径要准确，但是高度任意即可，想学UG编程加QQ群192963572免费领取学习资料和课程，它的高度依据球体来截断，所以要添加求交来完成整个主体。

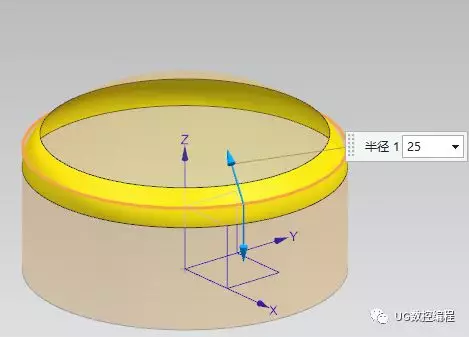

边倒圆，设置棱边半径

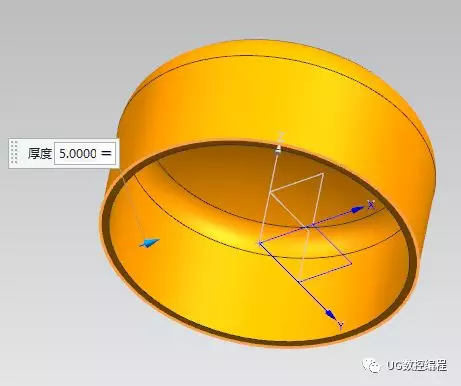

抽壳，删除底面，厚度为t

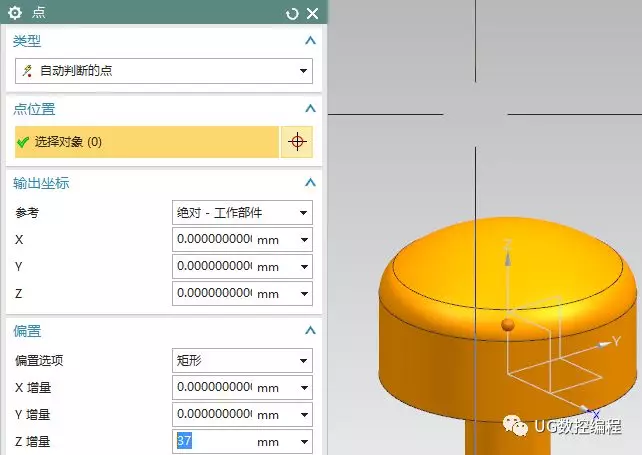

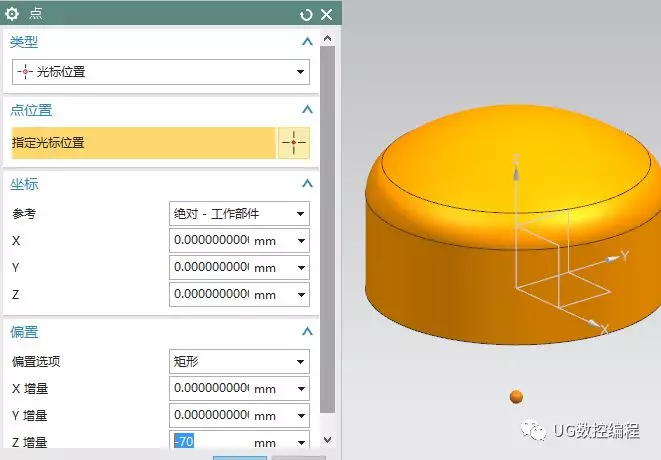

圆柱体，底面圆心设置点偏置
确定后，设置参数，直径准确，高度任意，不能进行布尔运算

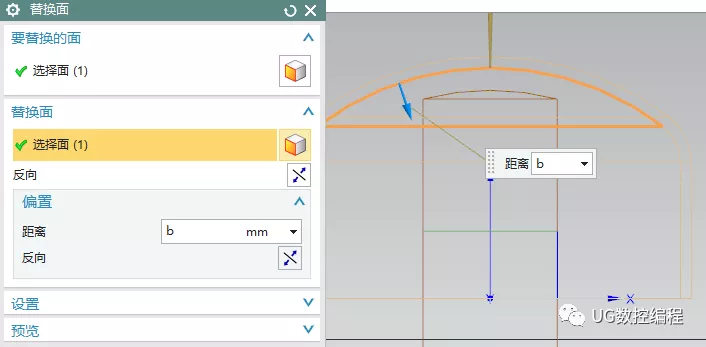

替换面，圆弧的端面替换为球形端面，添加b偏置，注意是内壳面

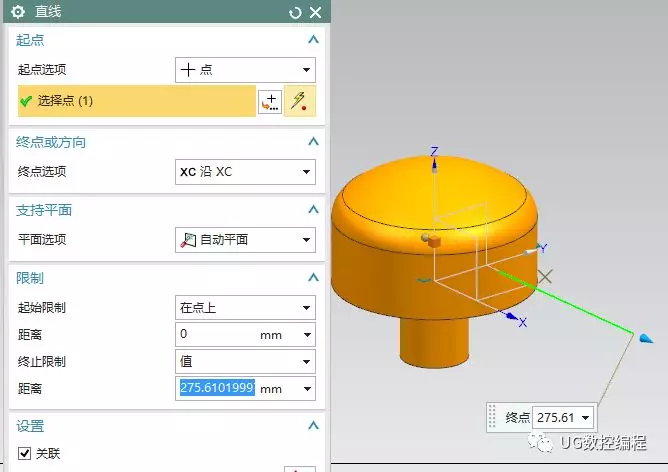

直线，点构造器添加z方向的偏置
确定后，另一个方向，找到x符号出现，点击即可，长度任意，记住这个数值，优化计算使用

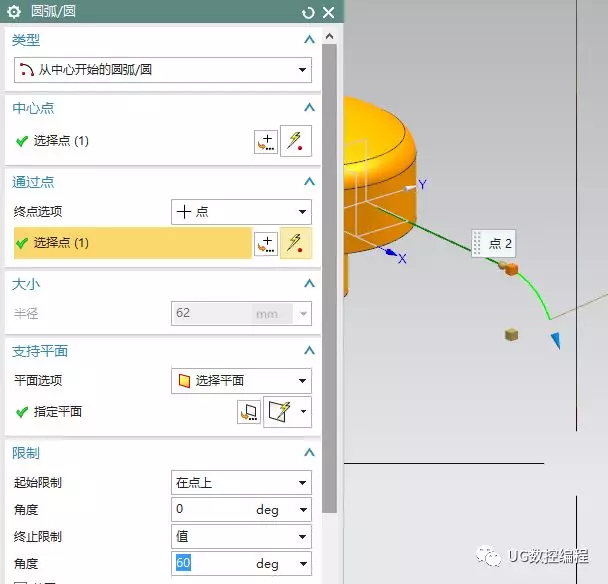

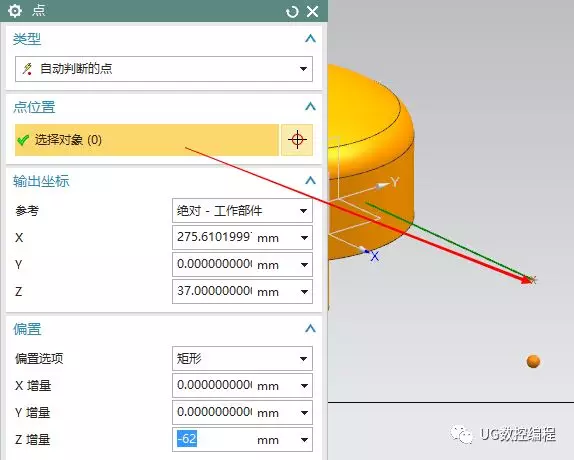

圆弧，圆心方式，圆心采用端点偏置半径形式来找到圆心位置
确定后，终点直接捕捉端点即可，限制里添加圆弧角度

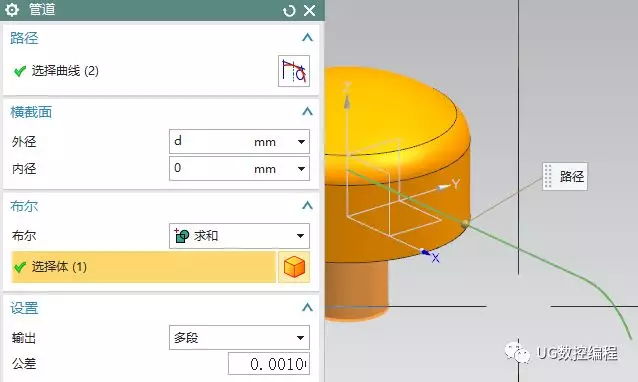

管道，相切曲线，设置外径，多段，和内圆柱求和为一个整体

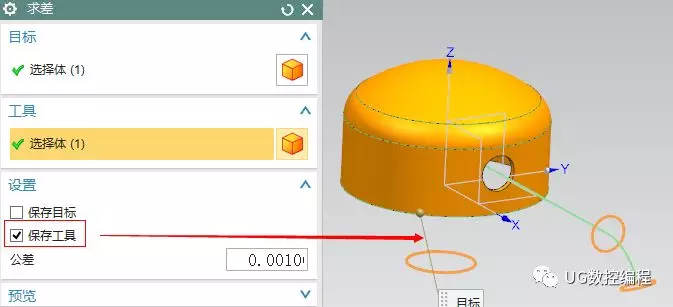

求差，相交位置挖位置，注意勾选保存工具，这个内部实体后续还得利用，相当于二次利用，以后在处理多个壳体的时候，这个经常使用

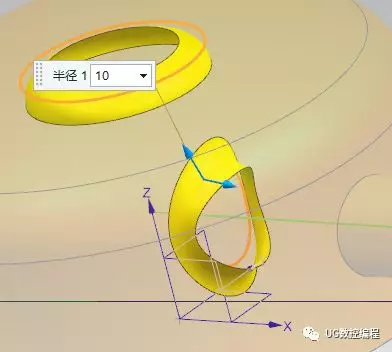

边倒圆，设置半径，把同半径棱边选择到一起
抽壳，删除两侧端面

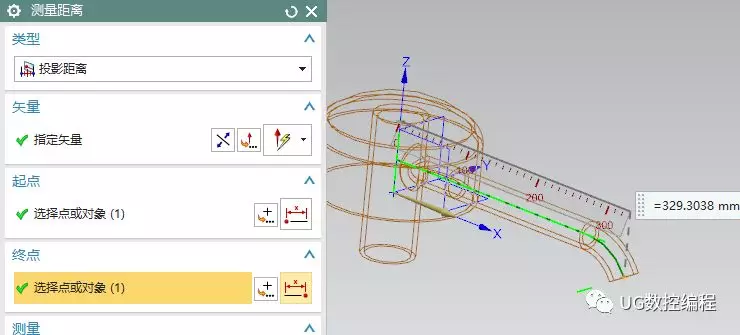

测量距离，投影方式测量，按照图示标示，选择相应的位置，添加关联

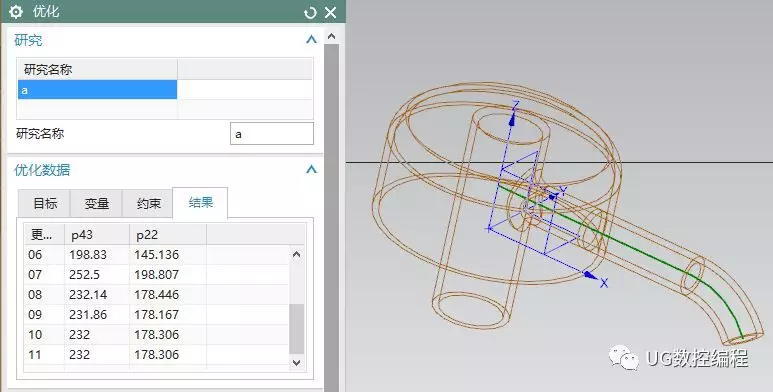

优化，设置名称，添加测量为目标修改为232，变量设置直线长度，优化一次，结果里观察范围合适与否，按照上面的设置应修改到100到250，得出正确结果

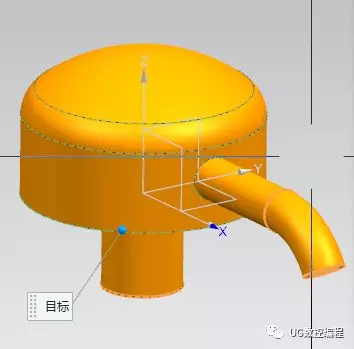

求和，把两个壳体求和到一起

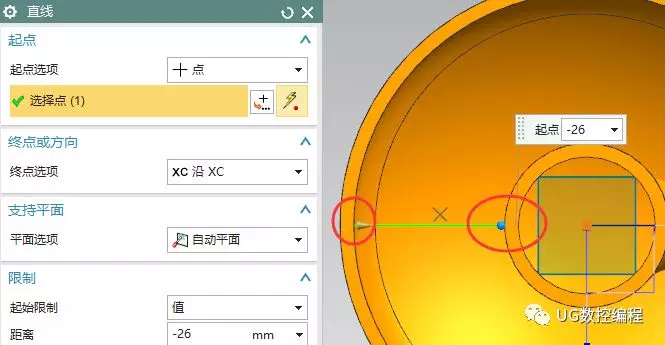

直线，起点添加一个6的偏置，z方向即可，调整限制的起始和结束位置，直接拖拽数据控点即可，再壳体厚度里面，这样拉伸的时候，可以不用做后续修改

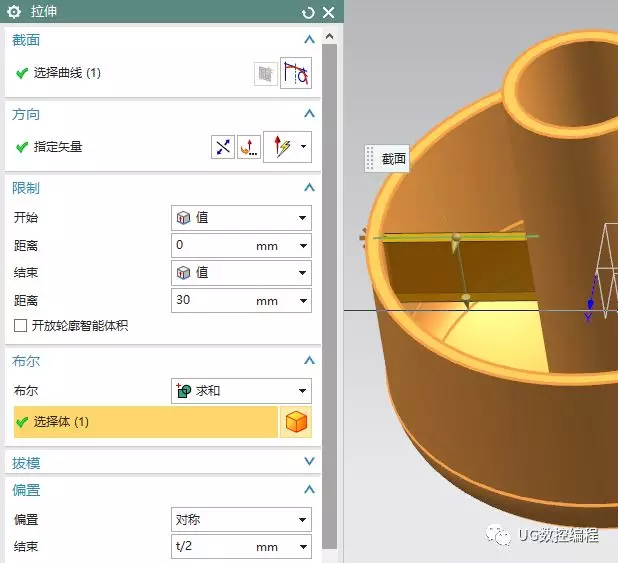

拉伸，选择上面直线，按照筋板尺寸进行设置，对称偏置

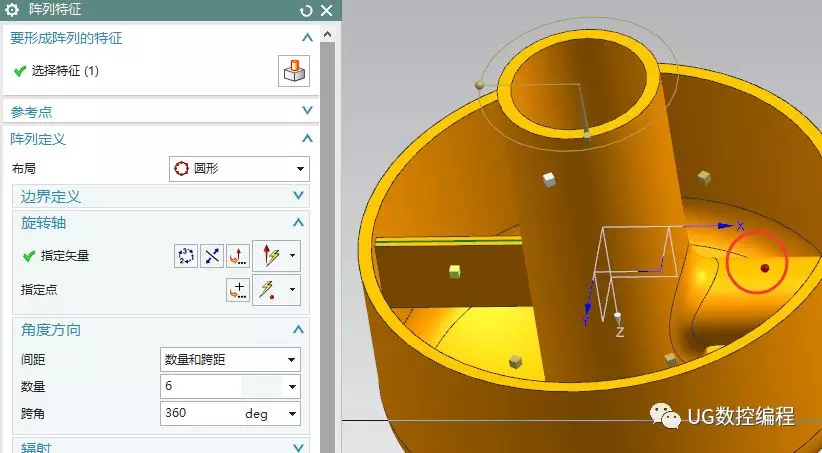

阵列特征，圆形阵列，删除一个实例点

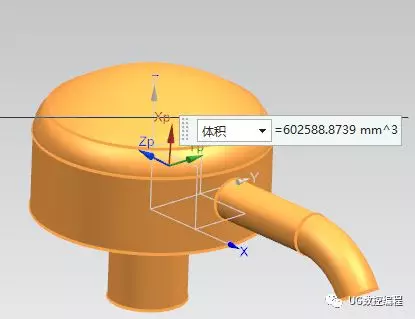

测量体积，相对偏差=（602588.8739-602630.07）/602530.07=0,00683%<0.5%误差范围内
