UG NX10实例教程——异形体思考题

实例教程——异形体思考题（矛盾建模处理-优化计算）

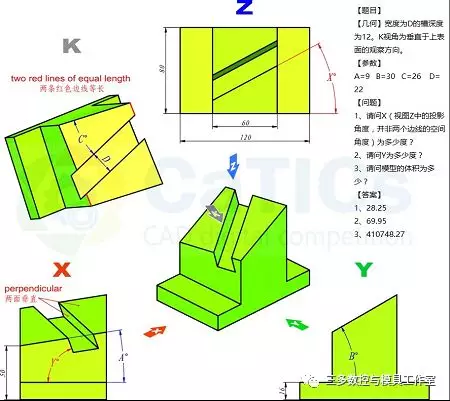

图形分析：该图形主要不好直接建模的位置是x和y两个方向的视图，两个视图同时保证3个数据，利用同步建模命令旋转面无法直接实现，总会有一个数据发生改变，所以需要使用线条进行辅助才能同时保证3个数据。顶面垂直槽的调整，也是一个矛盾点，对于这样的矛盾处理，往往都是处理出两个因、自变量来进行调整，这就体现出优化计算的重要性，大大降低了建模难度和计算量。

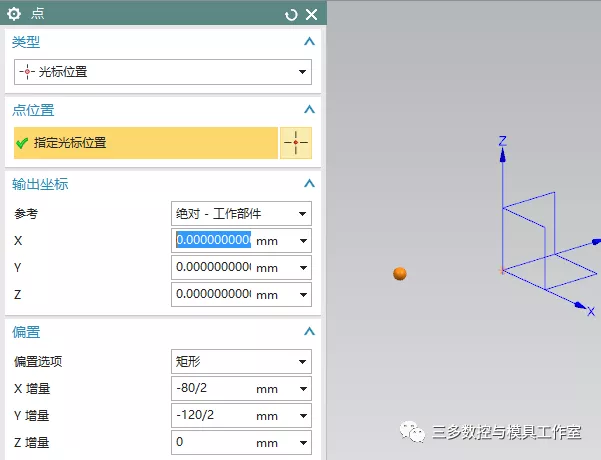

块，长方体底板，中心对正，移动角点坐标，矩形偏置

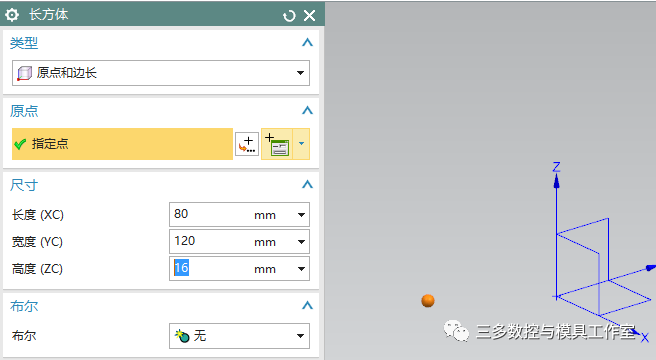

确定后，设置长方体参数即可

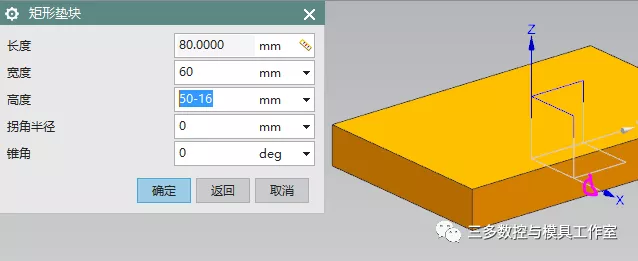

垫块，选择上表面，x方向为参考，长度进行测量实现关联，高度按照50进行设置，方便后续建模找位置。

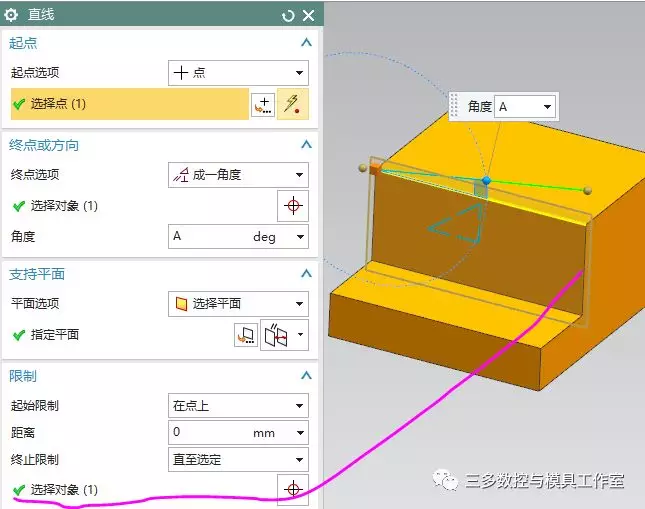

直线，依据x视图，选择侧面，以50位置为起点，设置角度，终止限制里添加棱边进行截断，这样为后续建模留出起点位置，同时也符合尽量减少多余线条的建模习惯。

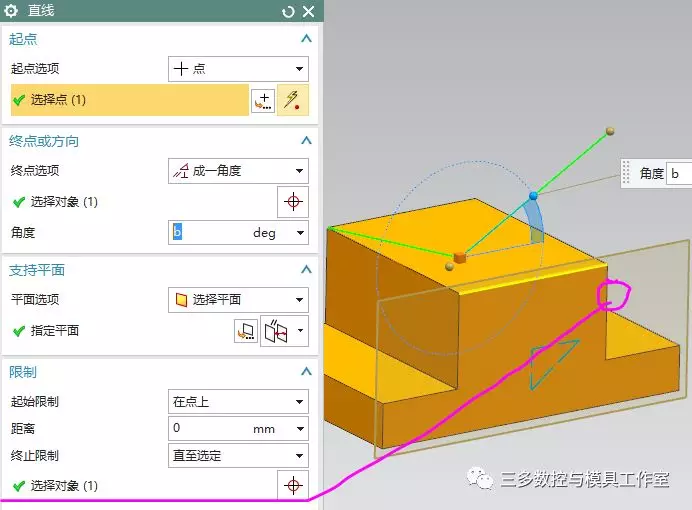

直线，选择y视图对应的表面，以上一直线棱边端点为起点，成一定角度，添加截断（可选）。

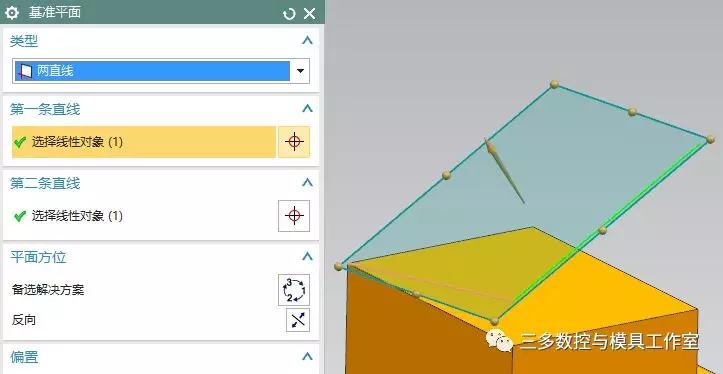

基准平面，直接选择两条直线，创建一个平面，作为辅助面

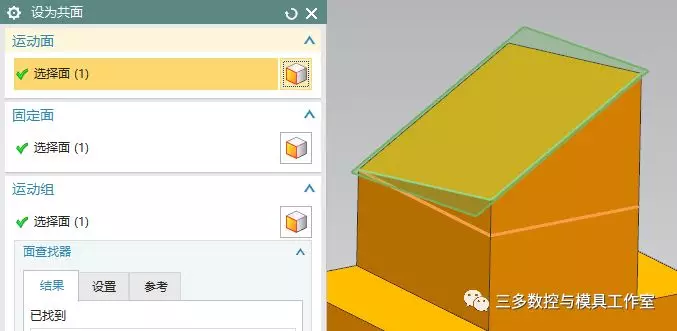

设为共面，将垫块顶面对齐到基准面位置，完成凸出垫块的顶面调整

腔体，矩形，根据垂直信息，可以利用腔体完成较为直接，参考选择面上棱边即可，长度任意可后续修改，宽度和深度要准确。

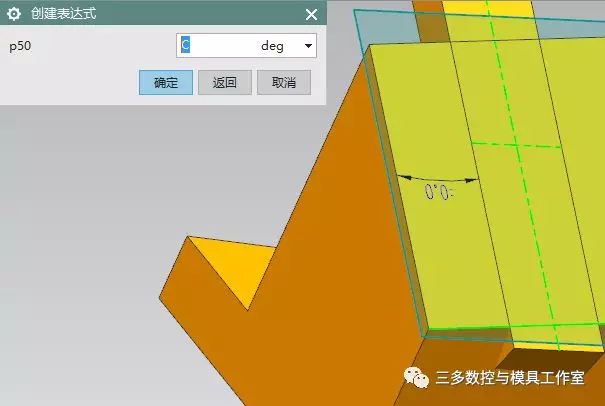

定位操作时，设置角度，选择界限的时候，选择位置相近，即可产生下图角度

垂直，设置棱边和中心线下方端点，距离以默认即可，因为后续还需要反向调整，同时这个数据也是后续需要优化计算的自变量。

确定后，观察形态，可知该腔体长度不足，定位效果不好，无法进行下一步修正

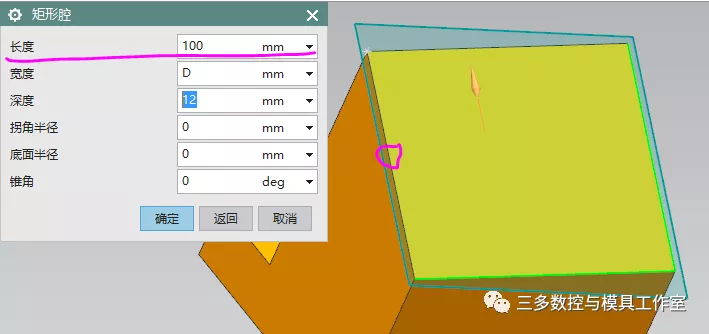

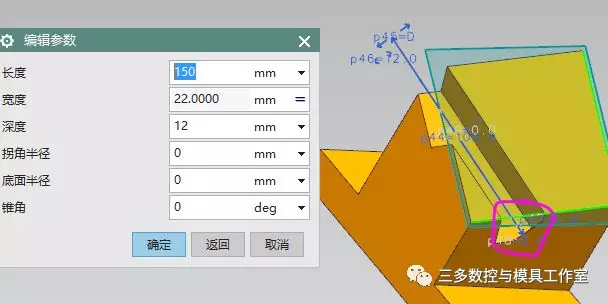

双击腔体特征进行参数修改，把长度增大，将残留体完全去除

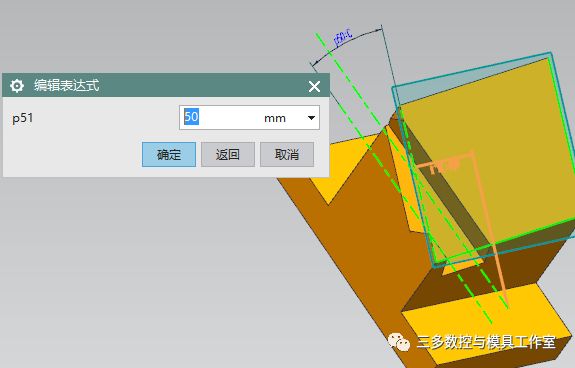

选择腔体后，右键，编辑位置，注意定位编辑与特征参数编辑操作方法的区别，加大垂直数据的修改。

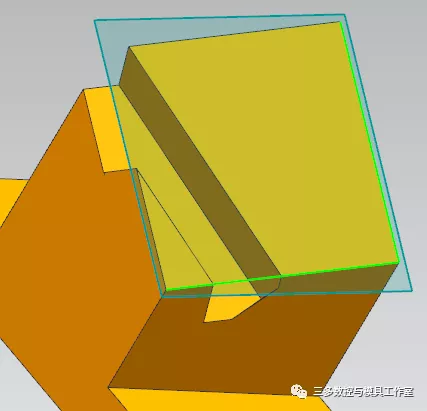

修改垂直定位后，效果达到下图，使得等长位置的边露出来即可，不一定要求等长，但是一定要有，否则后续建模将无法进行，这个图就是编辑位置的目的。

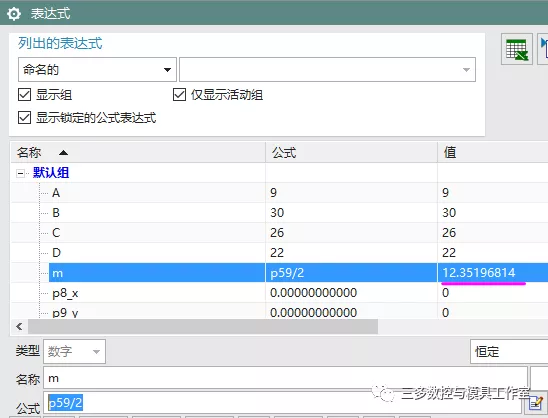

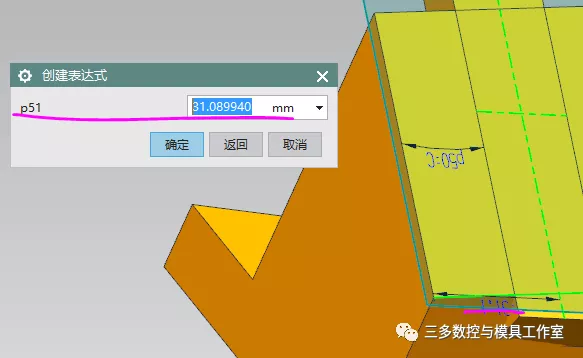

露出等长边后，打开表达式，建立一个名称，主要是为了得出等长边的长度，无论腔体位置如何变化，留有实体的棱边长度总和是固定

测量长度直接选择两个棱边即可，确定后，公式里添加除2操作，得到等长边长度，留作后续之用。

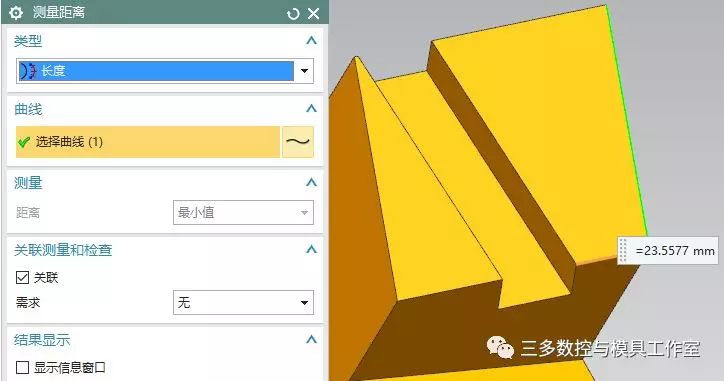

测量，随便选择一个棱边测量长度，添加关联，目的是作为目标变量，也就是因变量，完成等长建模。

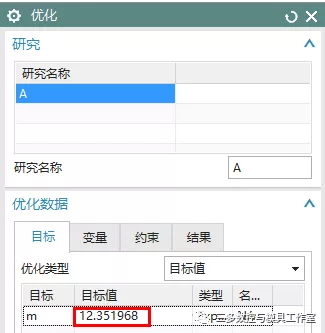

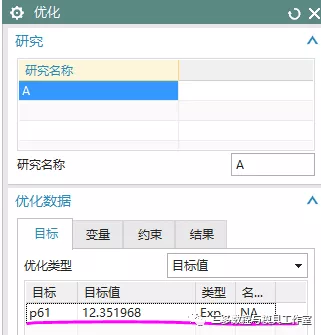

优化，建立名称，目标里添加上刚刚建立的表达式，这个表达式不是因变量，只是因为等长条件的这个长度不是一个整数，建立表达式后，在表达式对话框里，又无法复制长度文本，所以只能采用这样的方式来完成，先添加上标注数据，通过间隔单击目标值，复制文本，得到目标数据，然后，再右键删除目标变量，重新添加。

删除后，重新添加测量单个棱边长度表达式，修改目标变量，粘贴上一个步骤文本数据即可

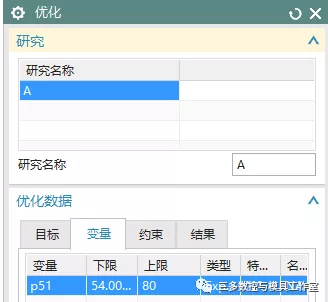

变量里，添加垂直定位操作中的变量，优化一下，根据结果进行修改范围

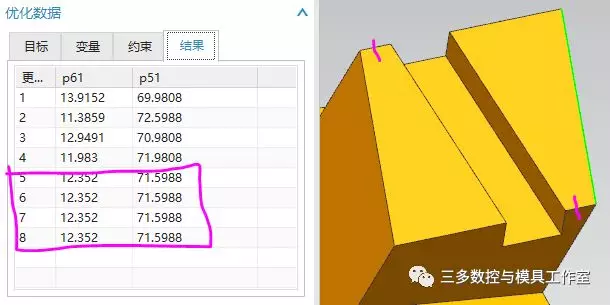

优化后的结果如下，小数点后三位一致，几乎可以达到一定精度了

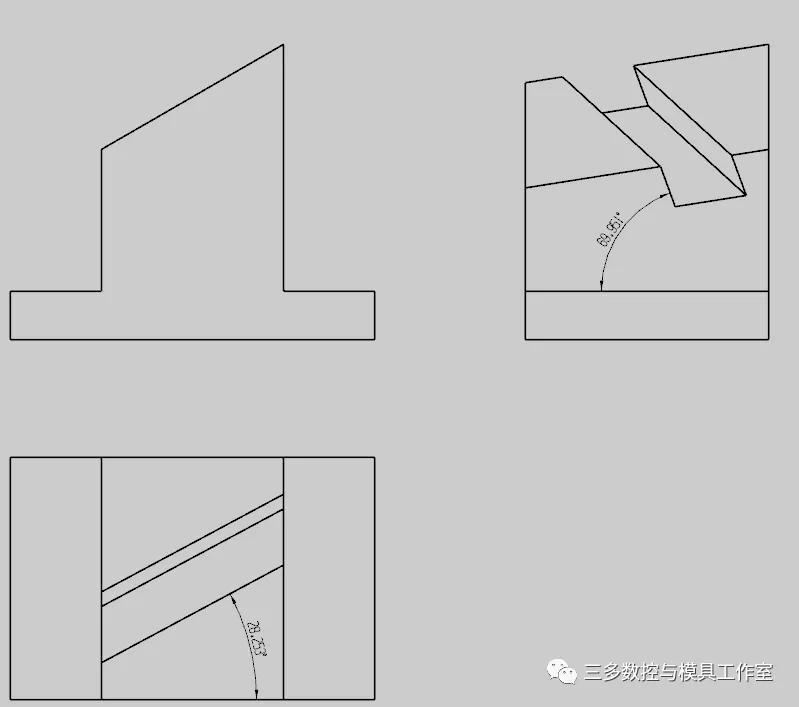

工程图，添加下图中主视图和两个投影视图，这样才能在标准视图下得知两个答案

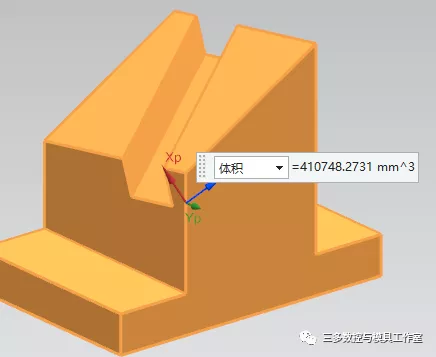

体积
