UG NX10实例教程——正方圆周对称体（以对角点连线为中心圆周阵列）

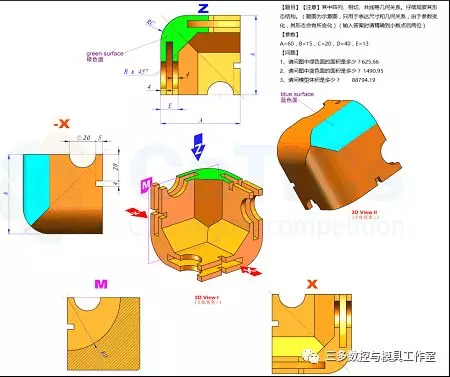

图形分析：该造型从外观上来看，感觉细节特征多，实际上，我们将这些细节归纳一下，可以分成3组，从形态位置上看，应该属于一种圆周阵列，这个阵列与一般的阵列主要区别就是矢量选择。

正方体，以绝对0点放置正方体，设置参数

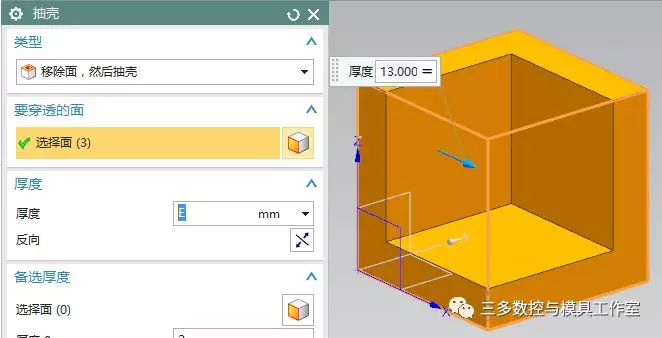

抽壳，设置厚度为e，根据图形可知，三面厚度应该相同，所以利用抽壳完成等厚

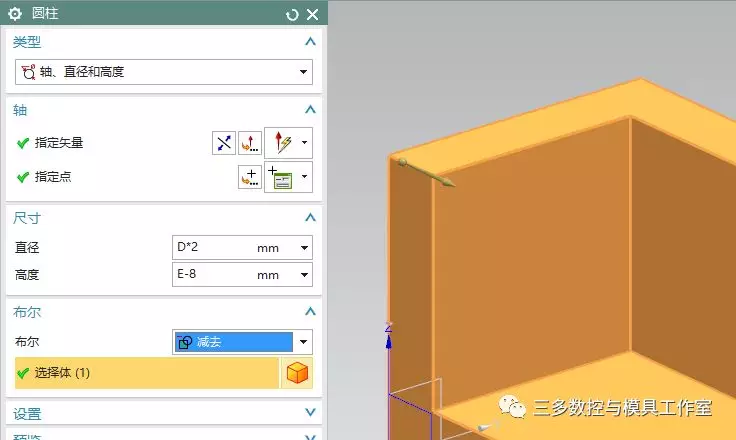

圆柱体，点构造器，以一侧厚度棱边端点为参考点，沿矢量进行偏置

确定后，调整方向，设置参数，求差，该圆弧槽在体内部，只能利用圆柱体求差完成缺口

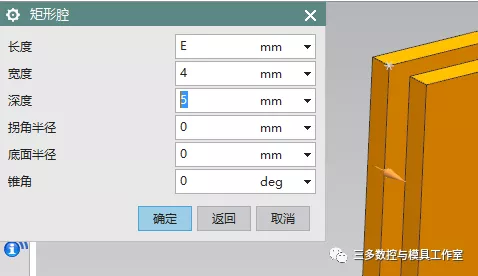

腔体，矩形，选择侧面，短边为参考，设置正好的参数

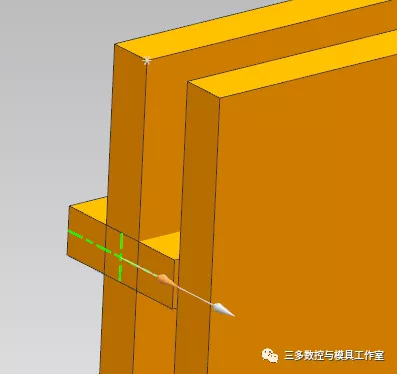

定位时，选择共线操作，实现对齐，利用垂直完成20标注

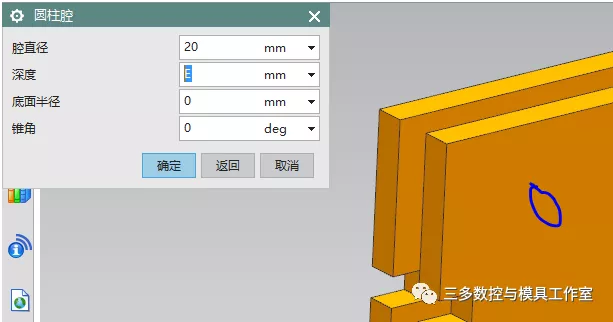

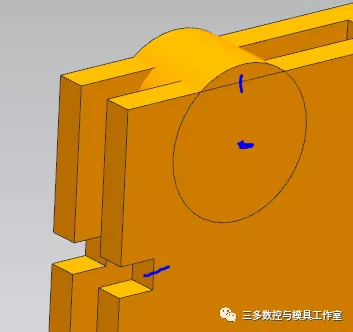

确定后，返回类型选择界面，再选择圆柱形，选择内测表面，设置正好的参数

定位时，选择点到线上，实现圆心到棱边上，再利用垂直，设置短棱边与圆心距离为10，即圆半径

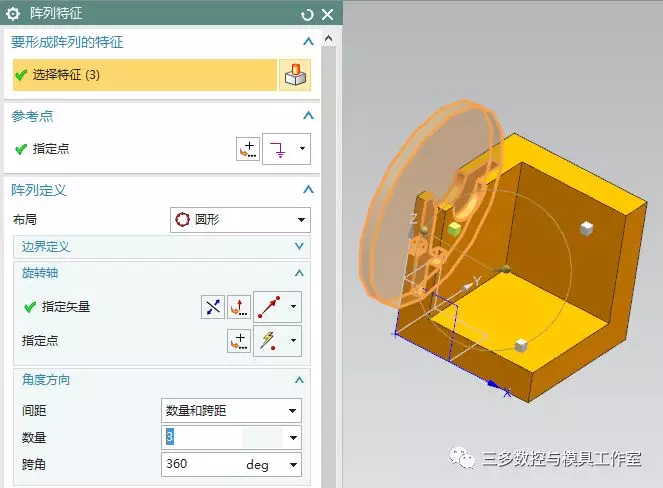

阵列特征，选择三个特征，进行圆周，360度阵列3个，这个操作的要点时矢量选择

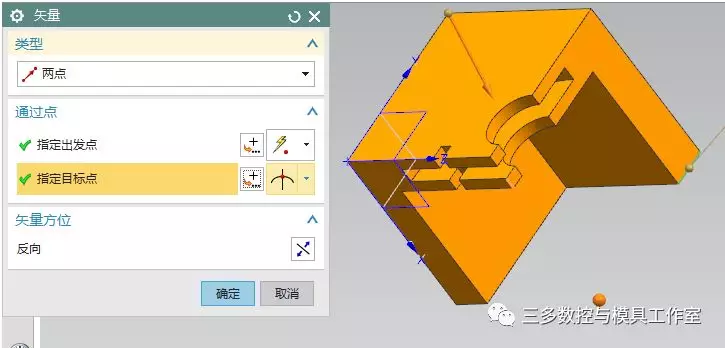

打开矢量构造器，2点，第一个点直接捕捉即可

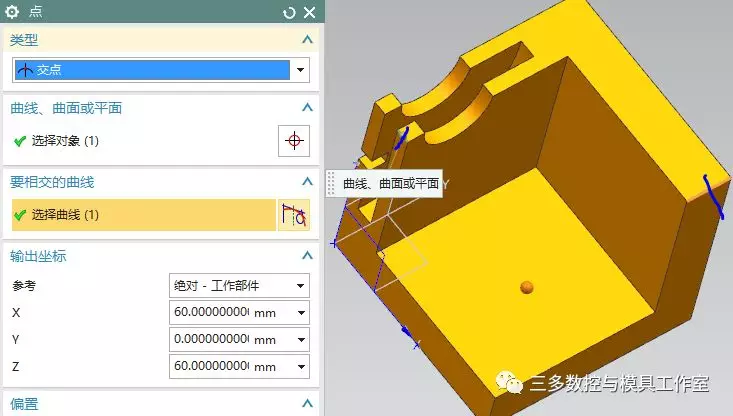

第二个点选择交点，将短棱边和对称侧棱边找交点，确定后，即可完成绕对角线阵列的特征

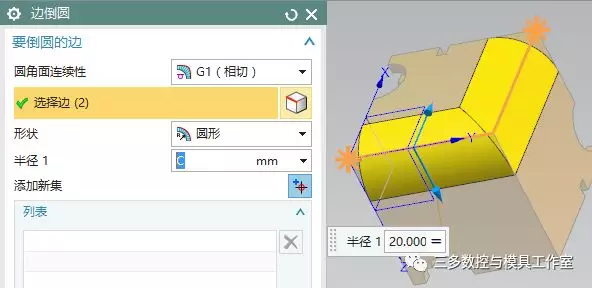

圆角，不能直接添加三个棱边这样做出的圆角不符合造型特征，只能先添加两个棱边

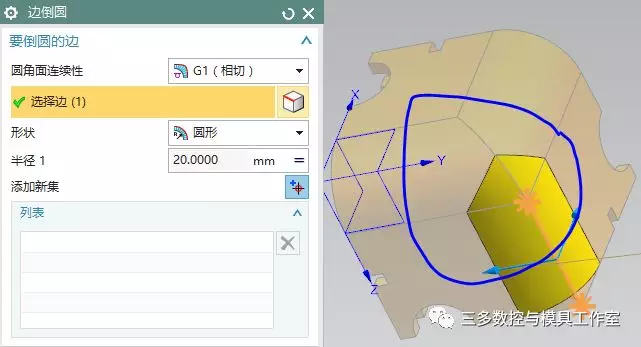

圆角，过滤器切换到单条曲线，选择一个棱边，进行圆角，请看下图中圆角才符合图形结构

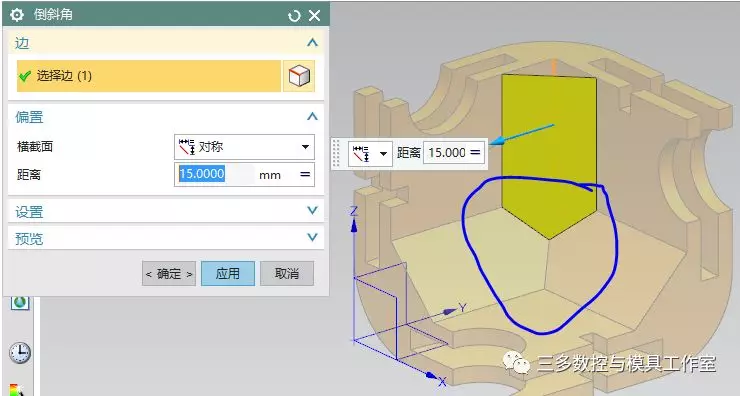

斜角制作道理相同，如果直接选择三个棱边，交角处的形态不符合要求。

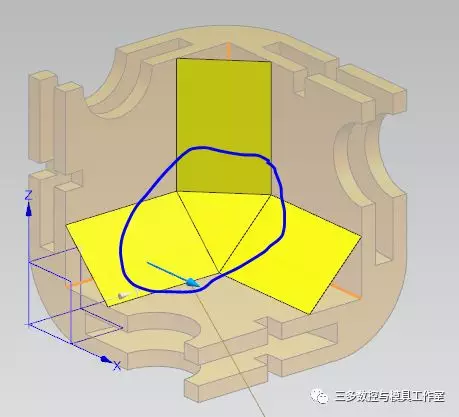

斜角，倒出两个棱边后，再倒一个棱边即可

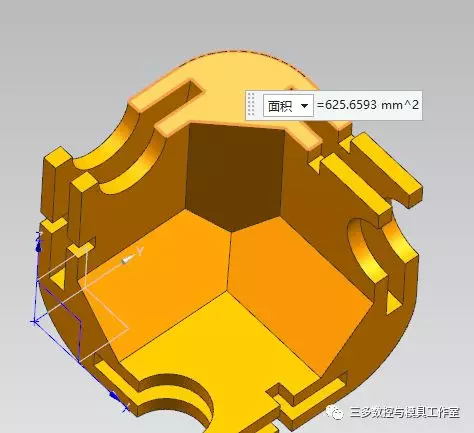

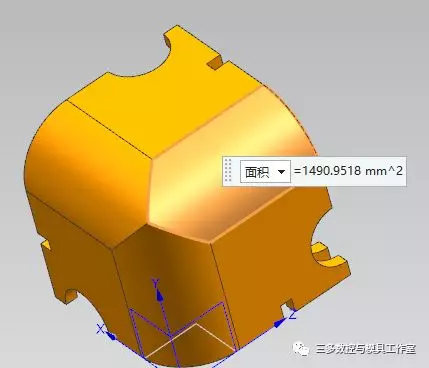

绿色面

蓝色面

体积
