UG/NX圆管倒斜角：实用小技巧解析

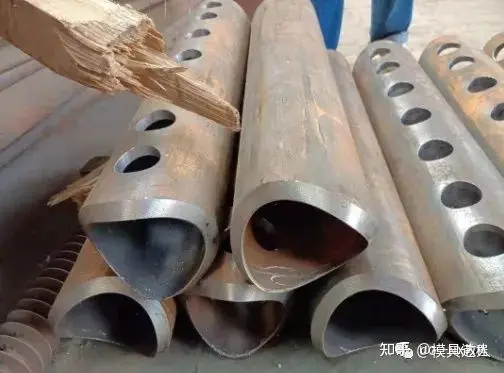

UG软件里面倒斜角还有小技巧？昨天一个学员遇到这么一个问题，就是做这个管件，看上去一个倒斜角就完事了是不，但后面发来了图纸，发现原来还需要做点小处理，来看看实物和图纸吧！

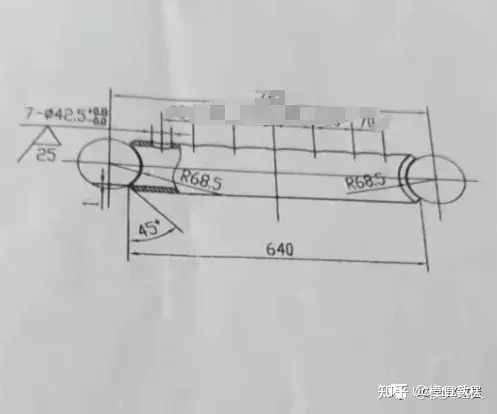

咋一看圆柱切除抽壳再倒两个斜角就能完成，但其实有了图纸就不是这样的了，从图纸上看到斜角到切面还有一点小距离，这就要换个建模方法了。

建模过程：

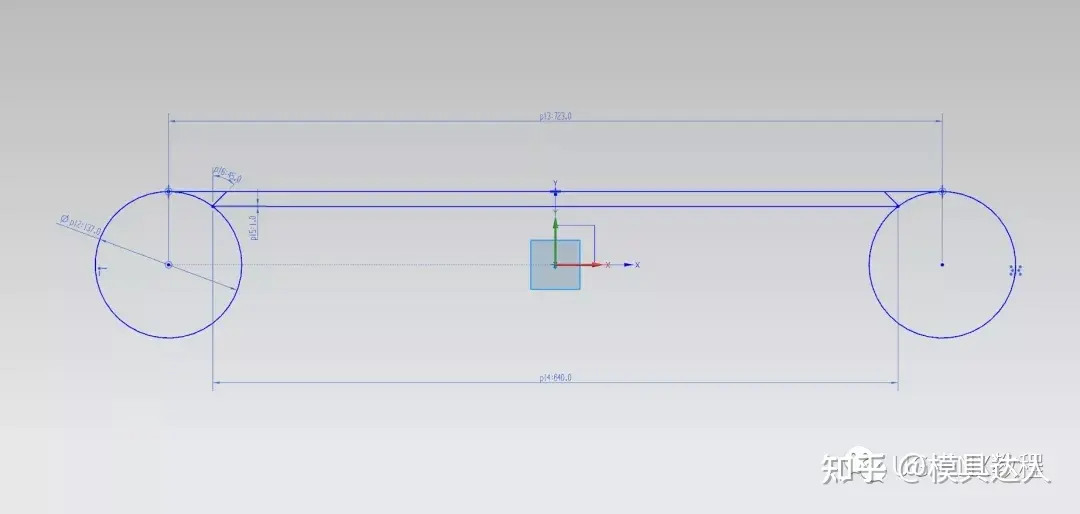

1.首先按照图纸画出圆管草图以及切面圆草图。

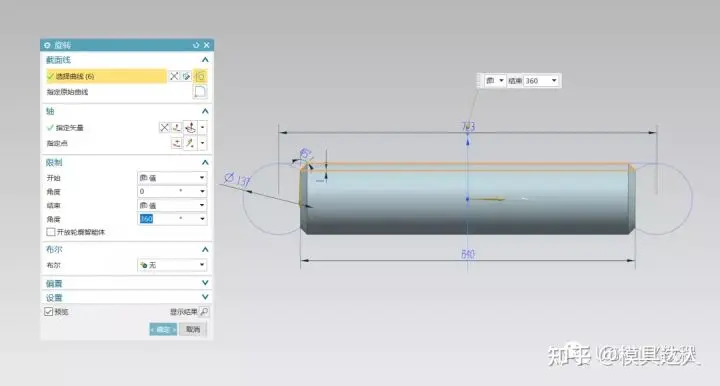

2.接下来旋转做管道

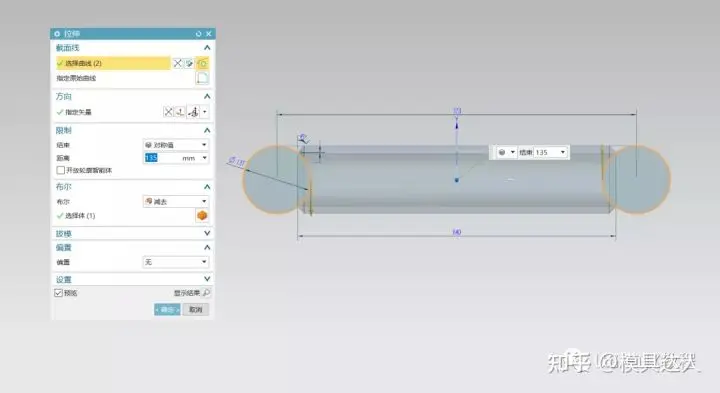

3.拉伸圆进行切除，然后切口处就是这么个样子。

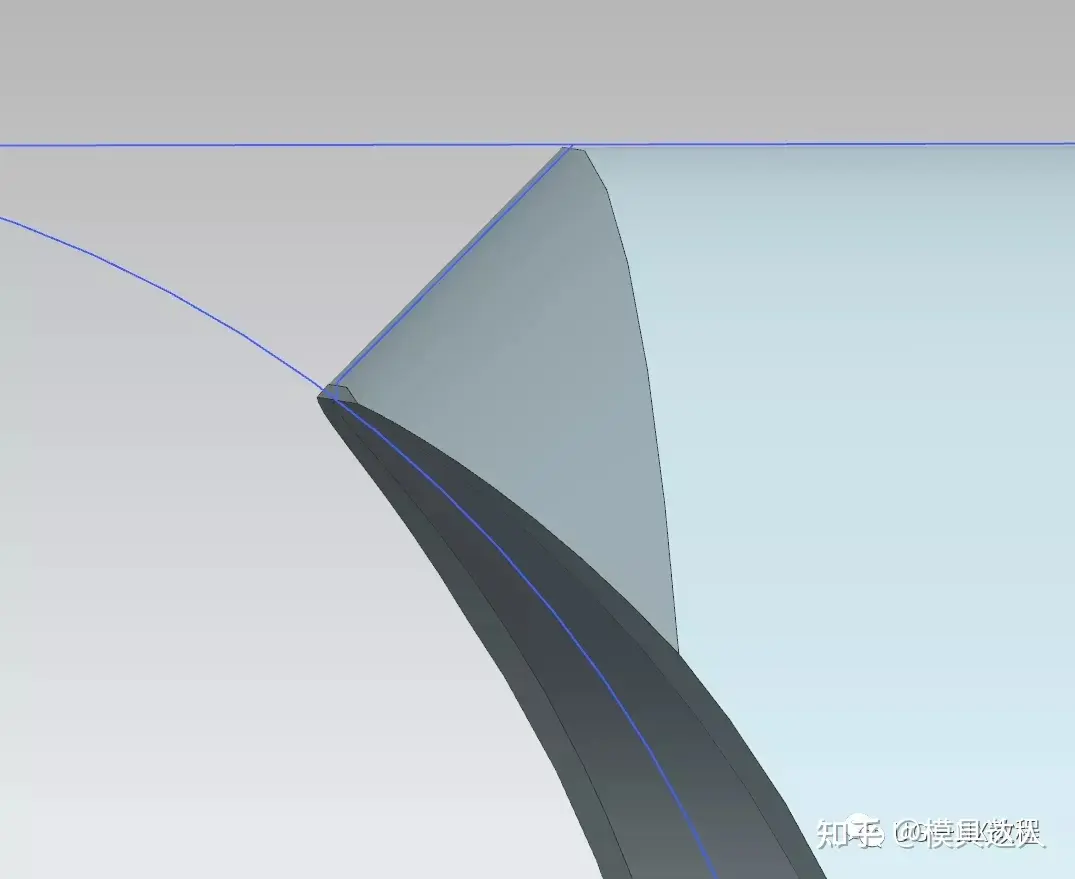

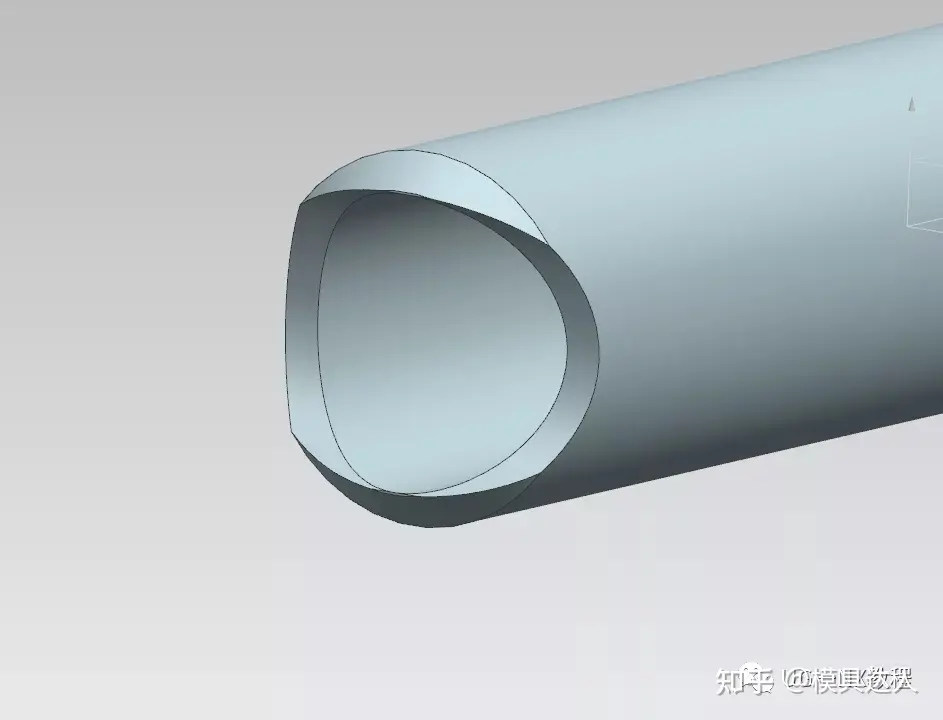

可以看到不是一个尖角，

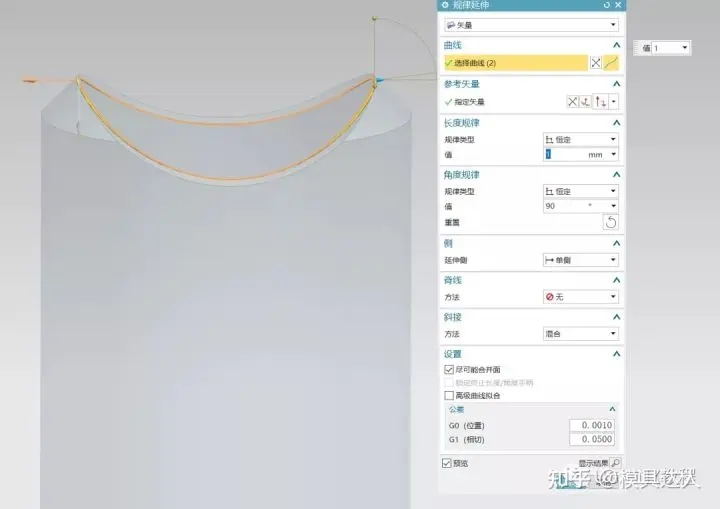

4.给管口里面的边向外延伸，方向为轴向方向，对应图纸上圆上标注的1mm

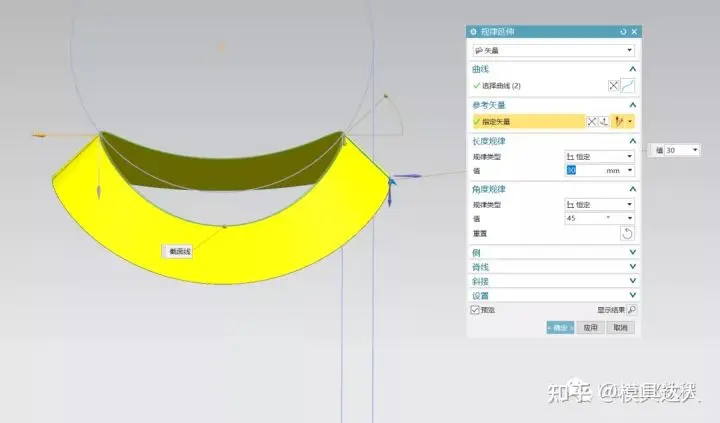

5.隐藏实体，继续规律延伸刚才延伸片体的外边。

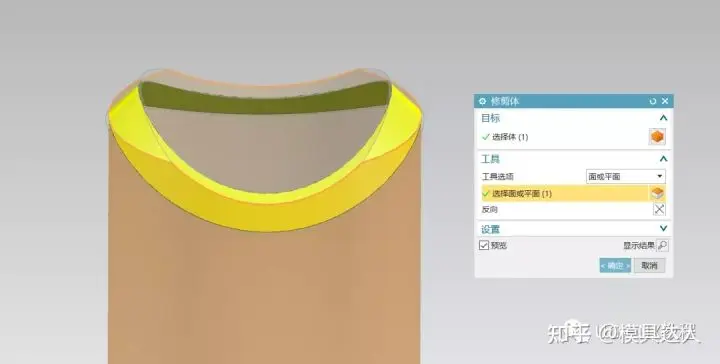

6.利用柱面去修剪延伸片体多出的部分。

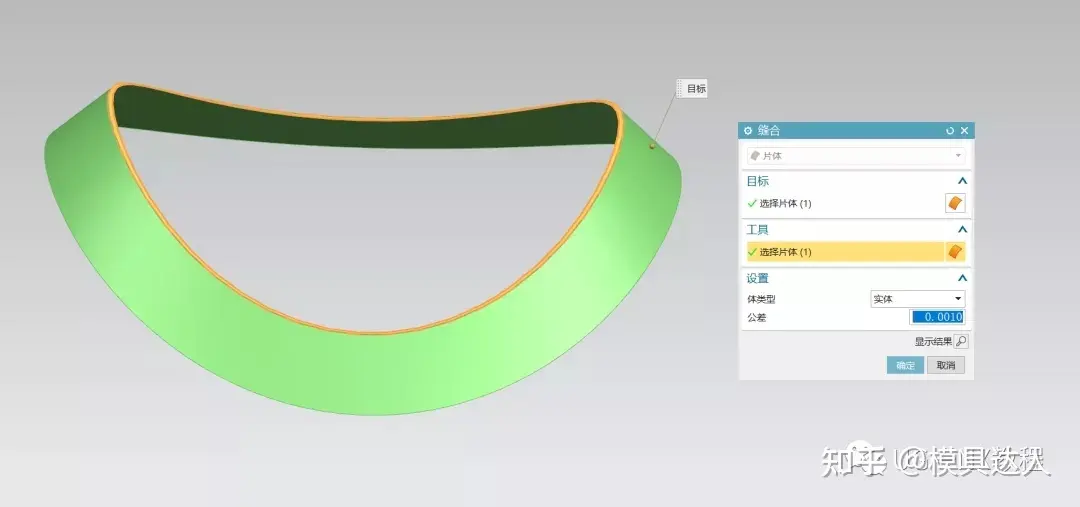

7.接下来缝合两个规律延伸

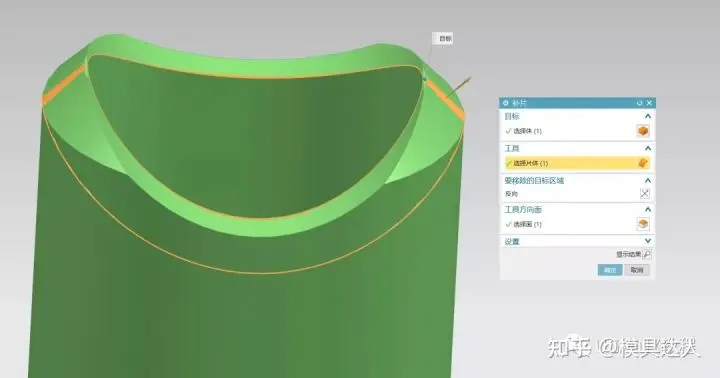

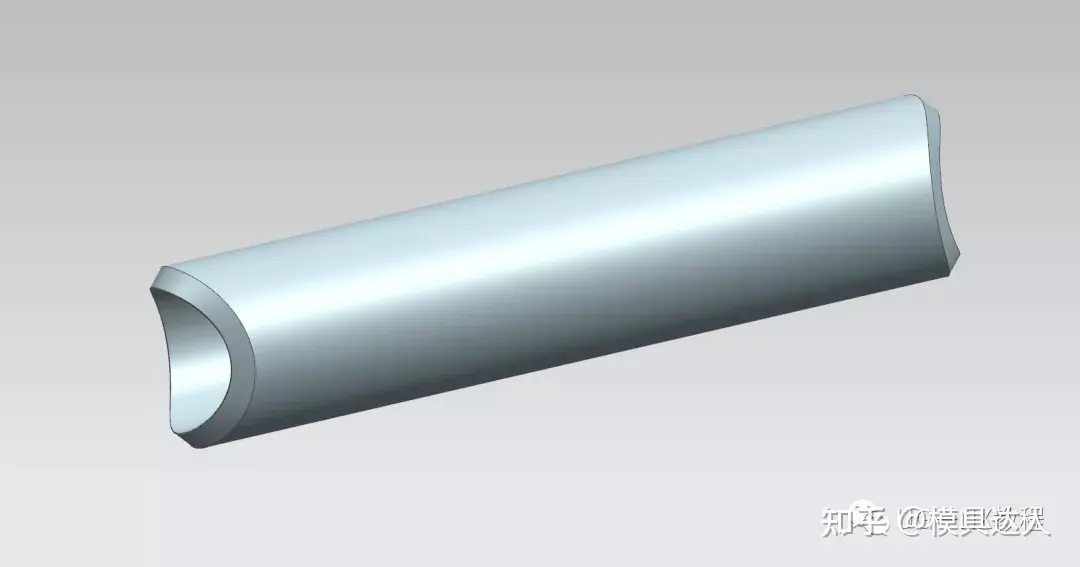

8.进行补片，完成模型倒斜角部分

没想到看起来像倒斜角到最后居然没用倒斜角命令，还是图纸表达的比较准，光看实物并不准确，以后老板再拿个图片让你画都直接pass。

那今天的分享就到这里啦，之后也会带来更多有趣的知识和内容，也会分享UG建模相关的小知识和小技巧，感兴趣的小伙伴们记得点个关注，不要错过了之后的精彩内容啊~
