UG/NX镂空肥皂盒：一步成型的栅格设计

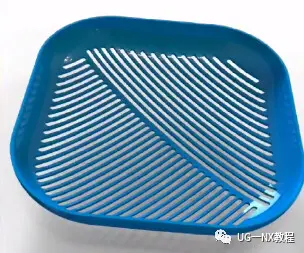

 如何用UG绘制出这样的肥皂盒模型，掌握阵列方法节省不少时间，不管是曲面还是平面都能使用这一招，一般人可能想不到。

阵列方法：

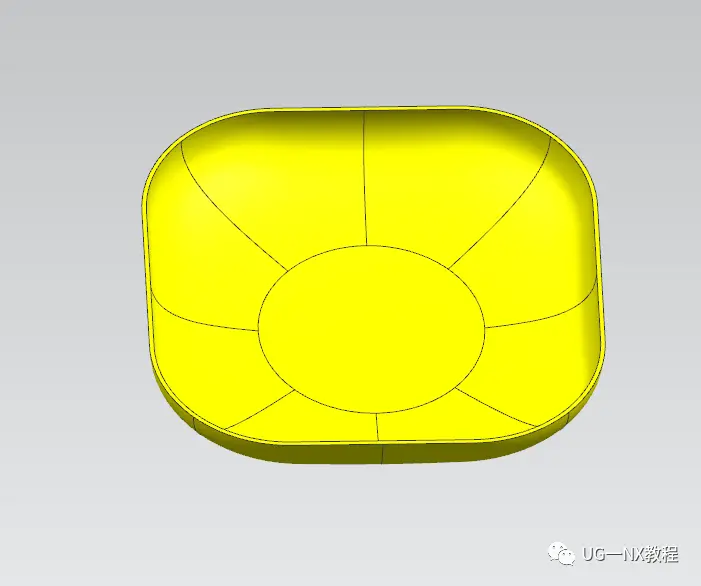

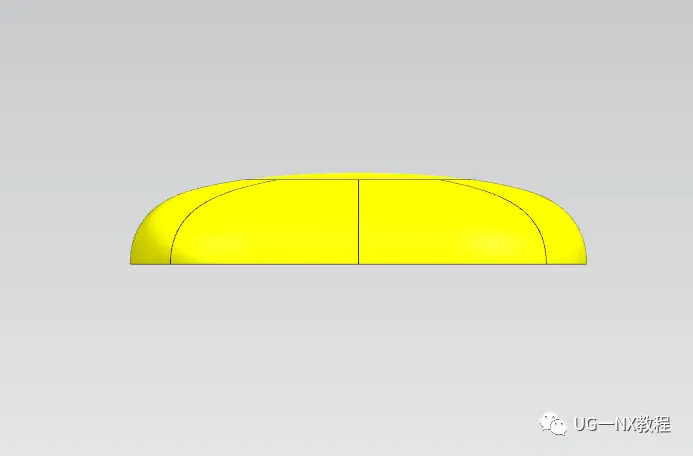

  1.首先把需要用曲面做一个高质量肥皂盒盖，基础不行的小伙伴拉伸拔模做一个倒圆角也行。

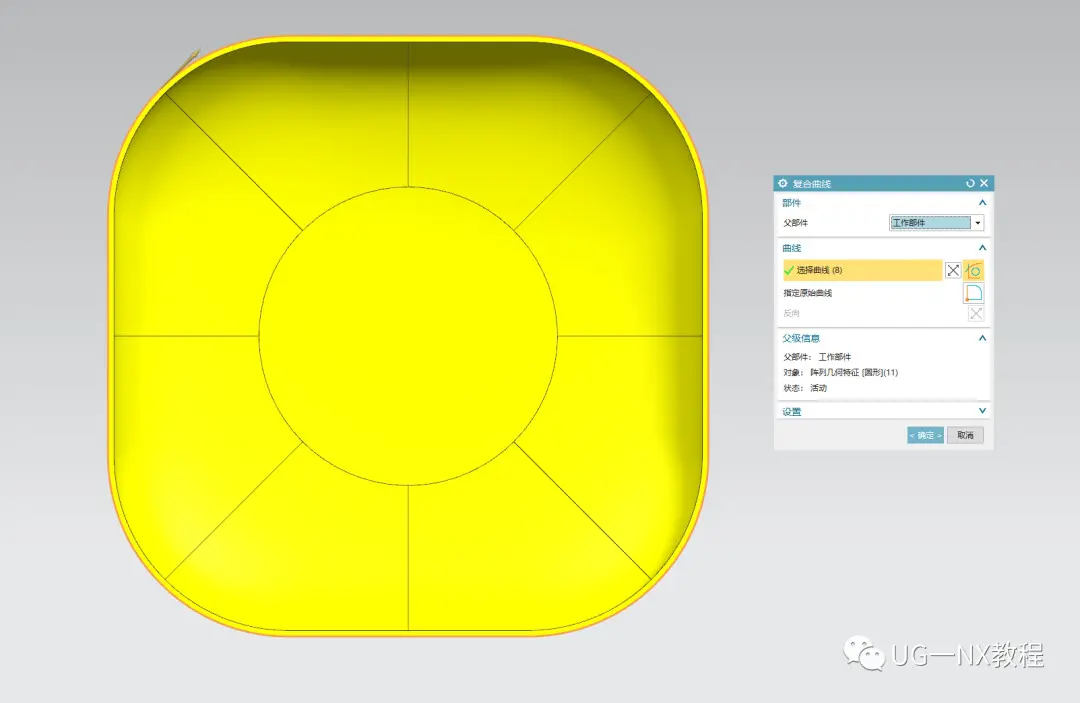

  2.利用复合曲线抽取肥皂盒的边线。

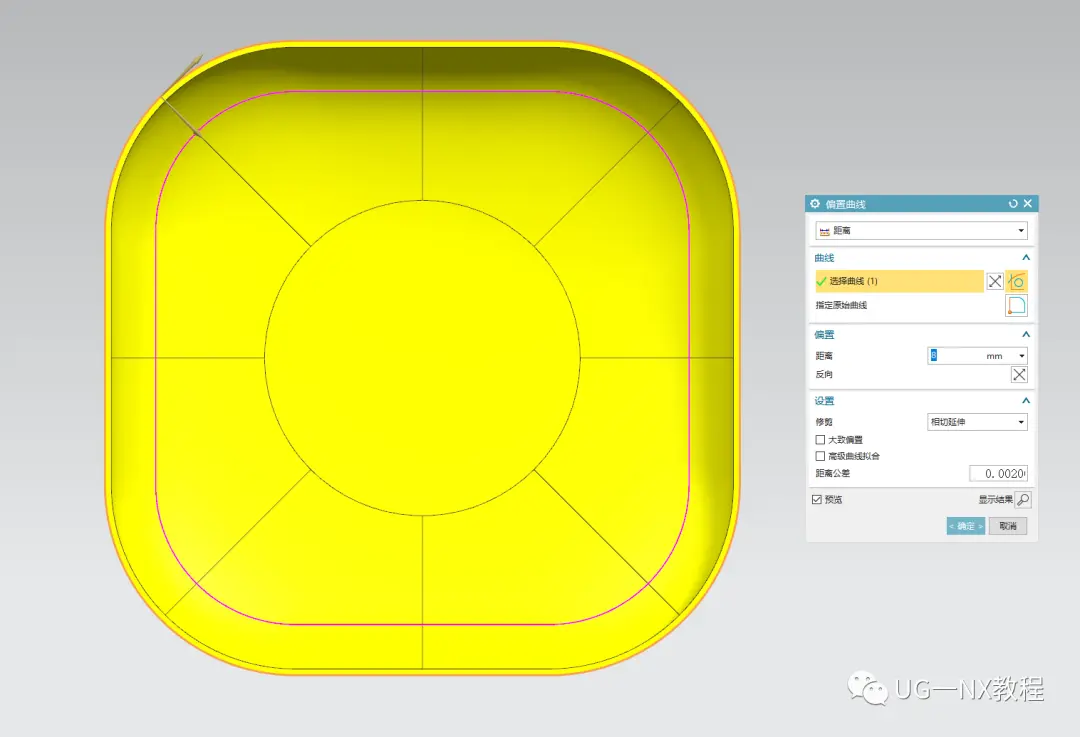

  3.将抽取的线条向内偏置出一个安全区域。

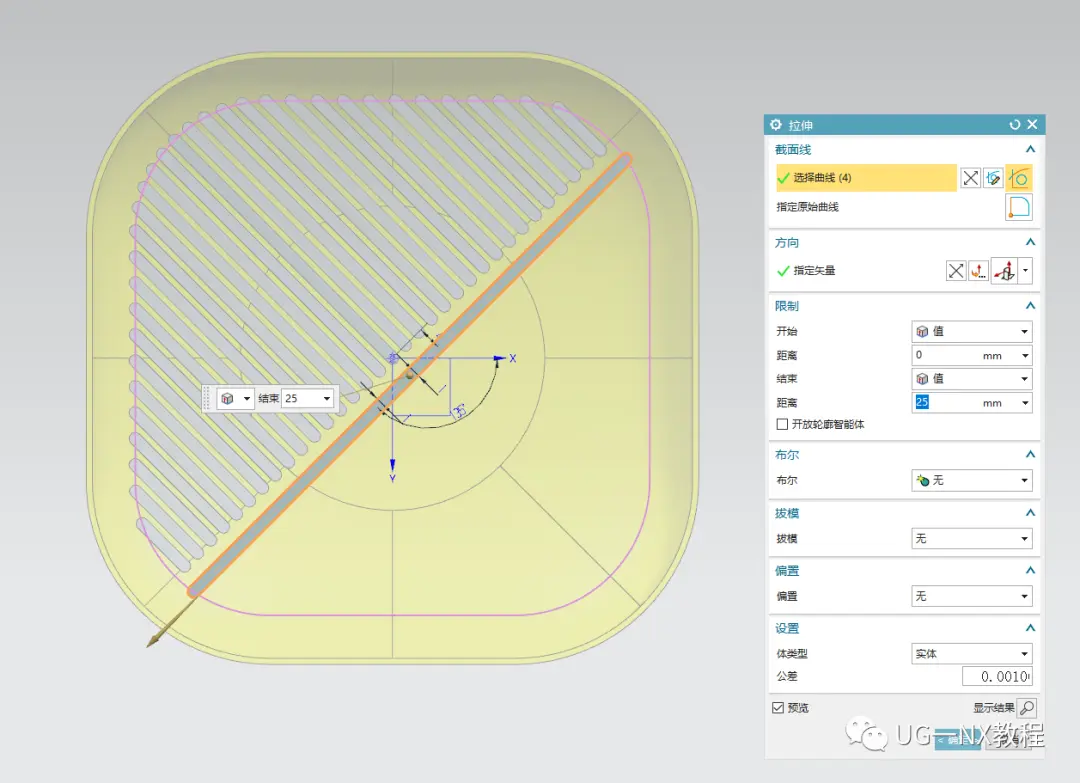

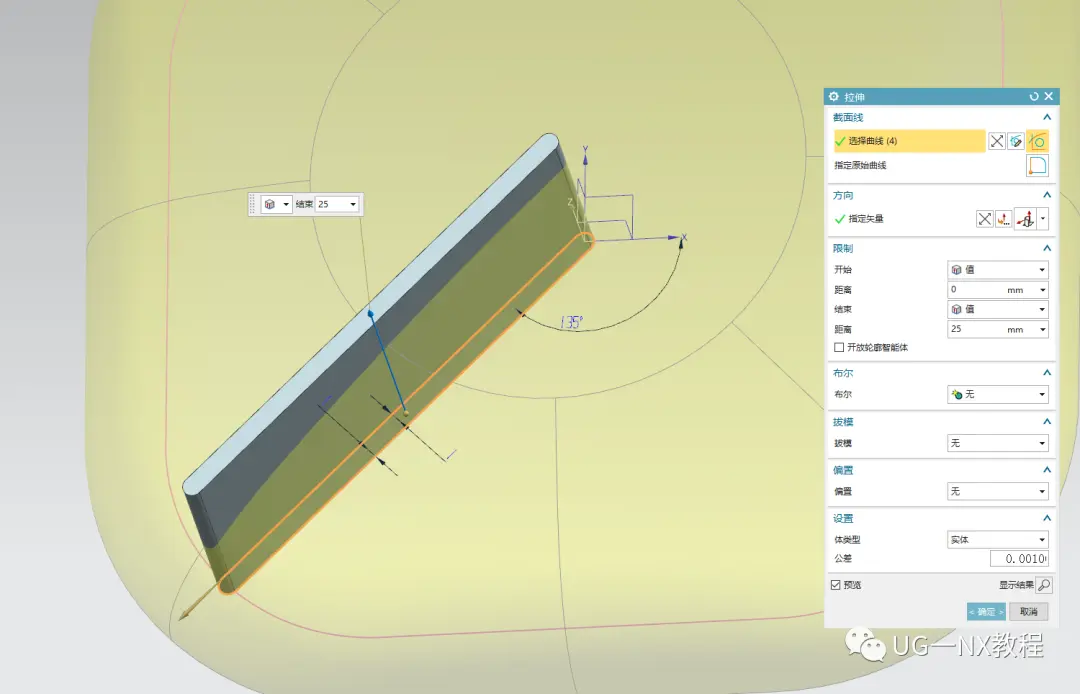

  4.在XY平面绘制长条草图，注意草图一端圆弧中心落在偏置曲线上，然后拉伸成实体。

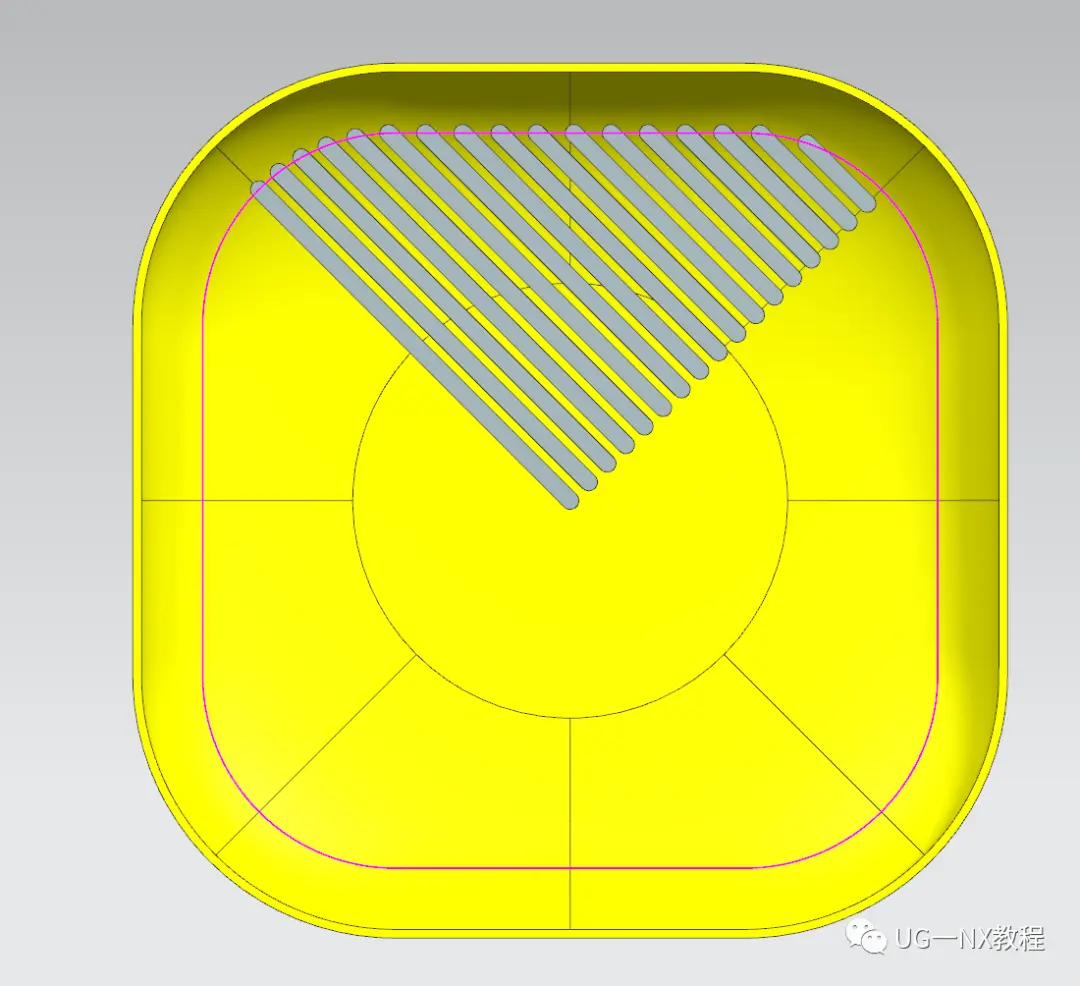

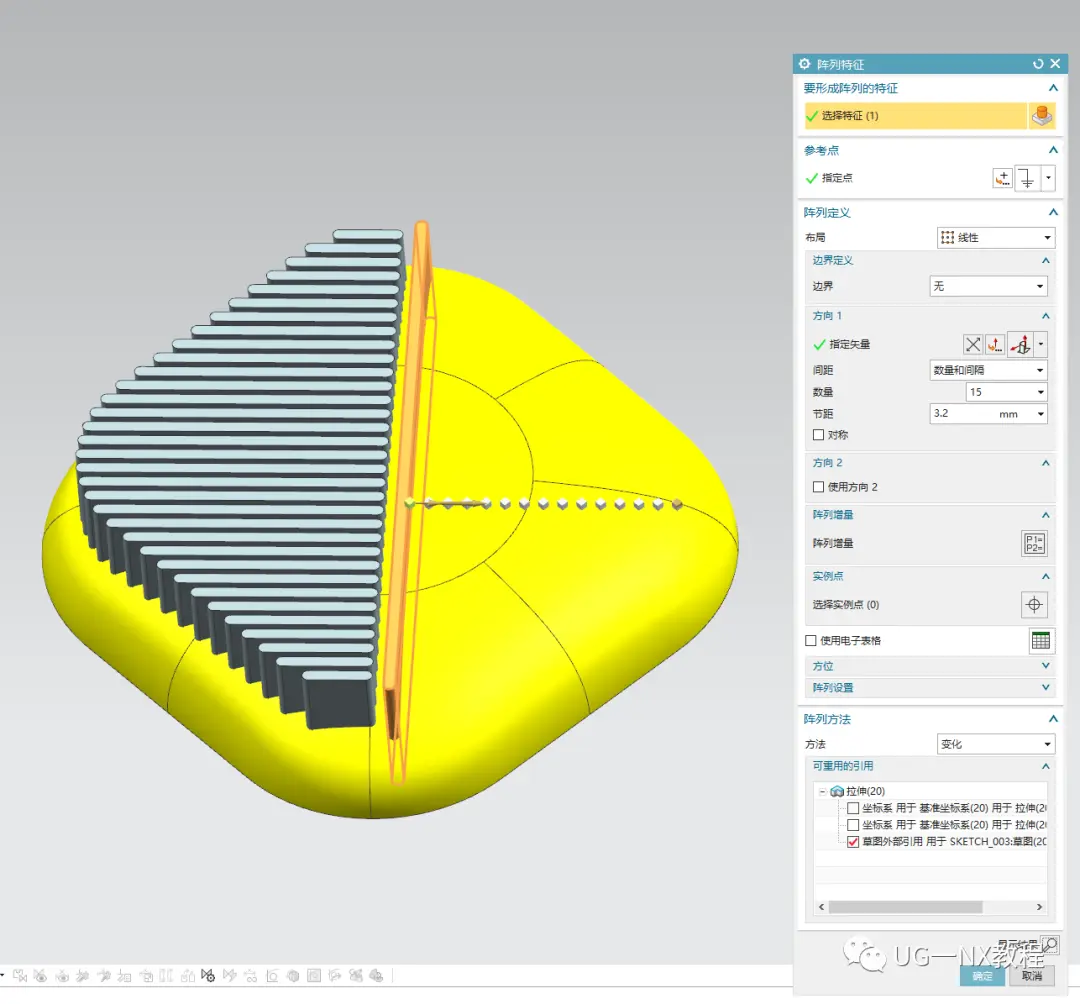

  5.将拉伸的长条进行阵列，把可重用引用里的拉伸草图勾选上

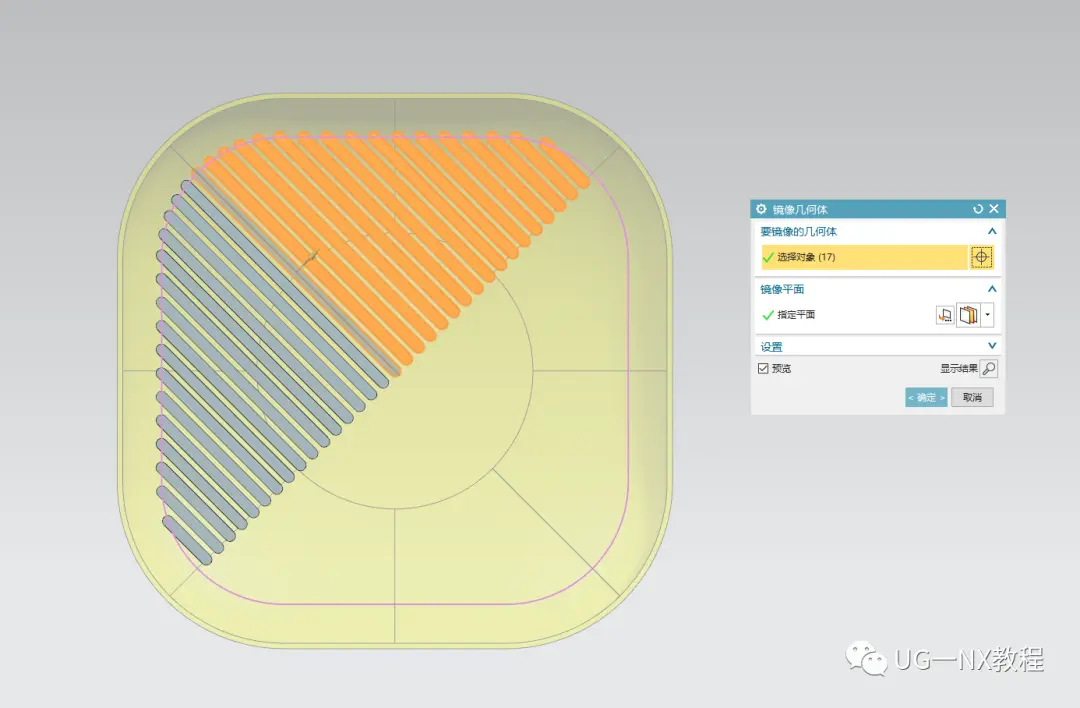

  6.另一侧直接进镜像。

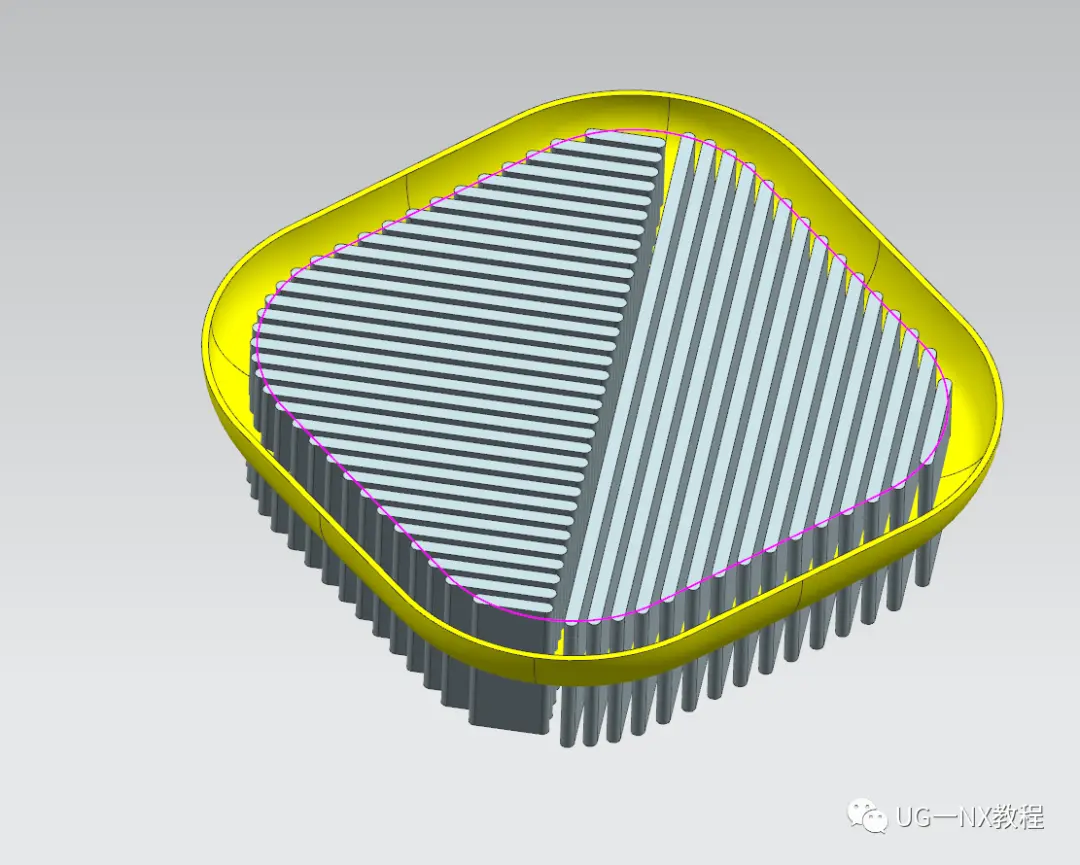

  7.利用这个可重用阵列方法，在另一半换个造型阵列一遍。

  8.一个求差完成模型。

  是不是非常简单，掌握好了UG，思路多种多样，系统学习一下再也不求人！
