UG/NX设计要点：前后模仁胶位一致时的设计技巧

1.拔模

母模侧拔模要大于公模侧

比如：母模侧拔模1°，公模侧拔模0.3~0.5°。

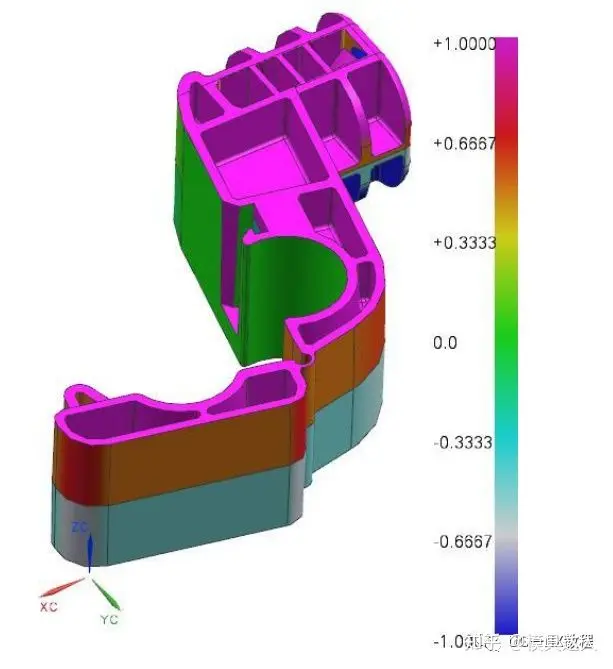

母模侧拔模角度分析：1度

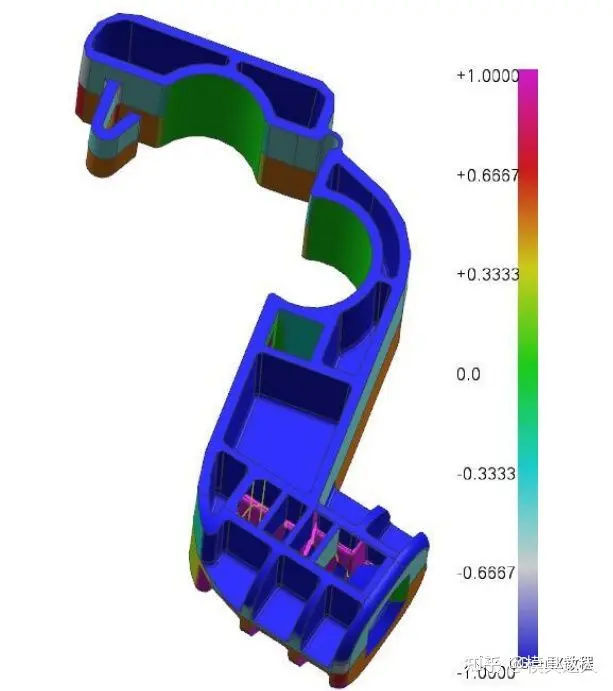

公模侧拔模角度分析：0.5度

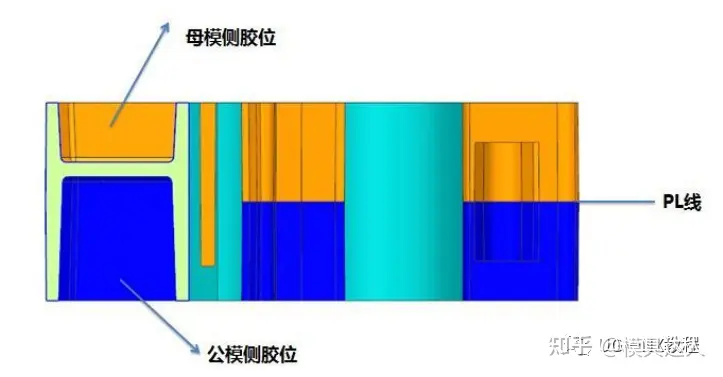

2.偷胶处

产品母模侧留1/3的胶位，公模侧留2/3的胶位。

3.如果母模侧包紧力大的情况，公模侧可以做零度，或者侧面做火花纹，后续再采用推板顶出。

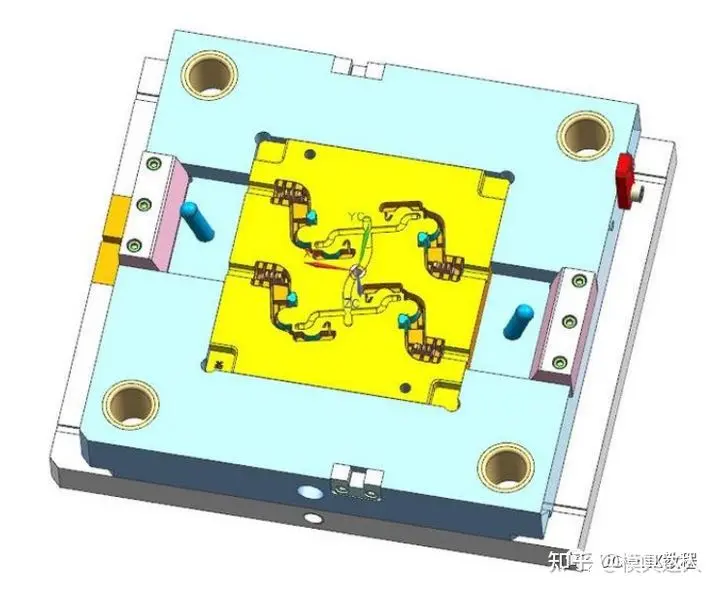

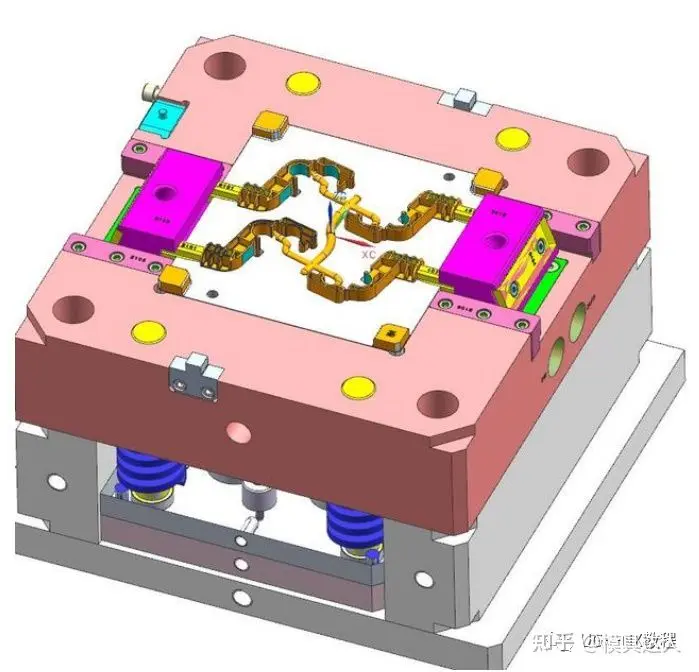

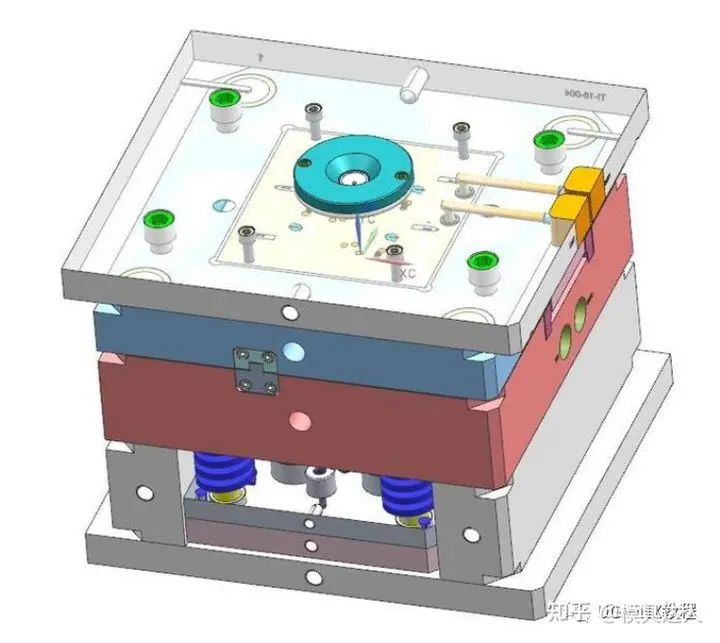

4.水路的设计

母模水路离产品胶位控制在12~15MM。

公模侧水路可以设计水路离产品胶位控制在15~20MM。

确保母模侧的冷却效果比公模侧好，让包紧力留在后模侧。
