UG/NX建模挑战：弯曲镂空笔筒，考验你的设计思路

最近看到了一个有意思的模型，这么一个弯曲条纹笔筒是如何造型，今天来分享UG软件中建模它的方法，看看这个思路怎么样？

建模过程：

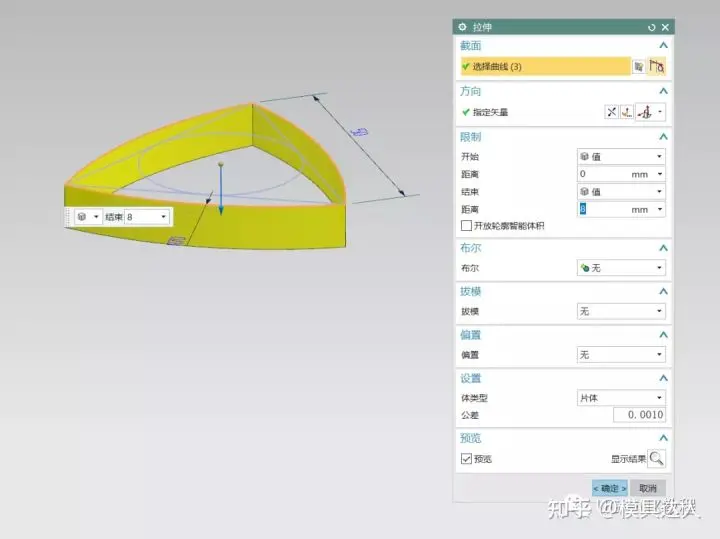

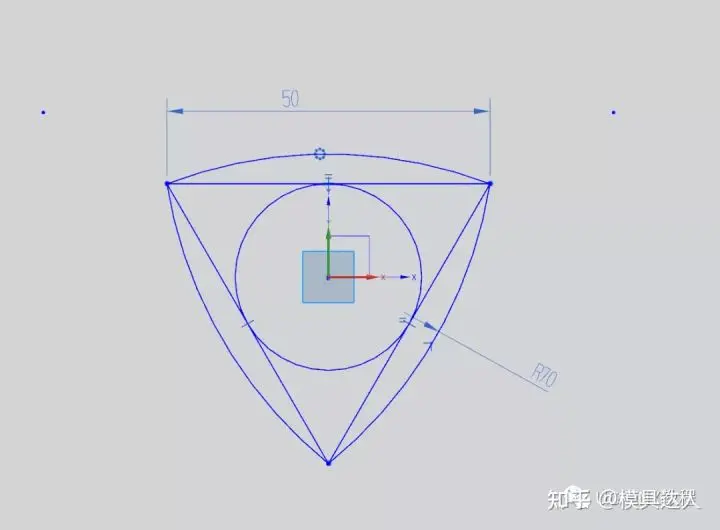

1.打开UG,在XY平面绘制草图，然后进行拉伸，拉伸是为了后面的倒圆角及阵列使用。

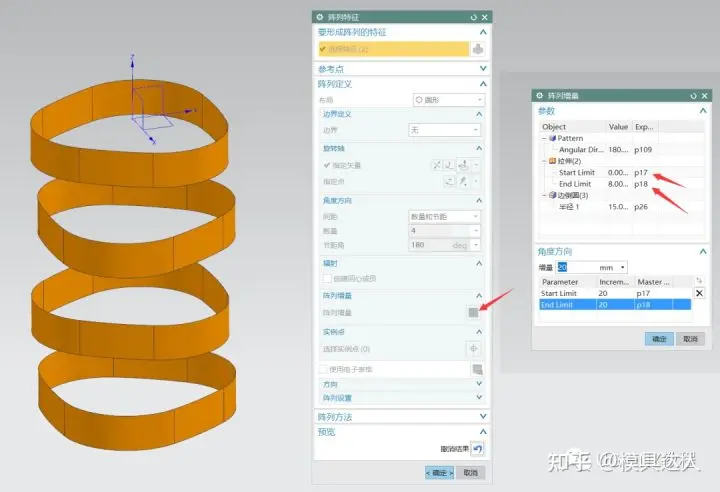

2.倒圆角后，进行圆形阵列，角度180，在阵列增量里拉伸高度都加20，这样就能做出这么个效果

3.使用通过曲线组直接做成扭曲实体了，注意起始曲线方向

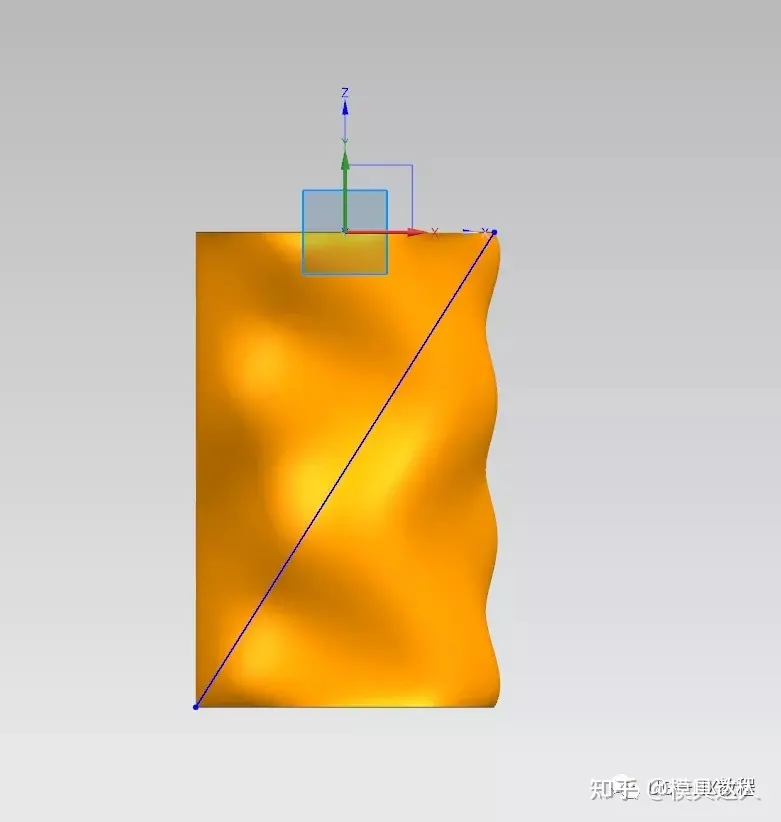

4.在XZ平面绘制端点直线后，进行抽壳

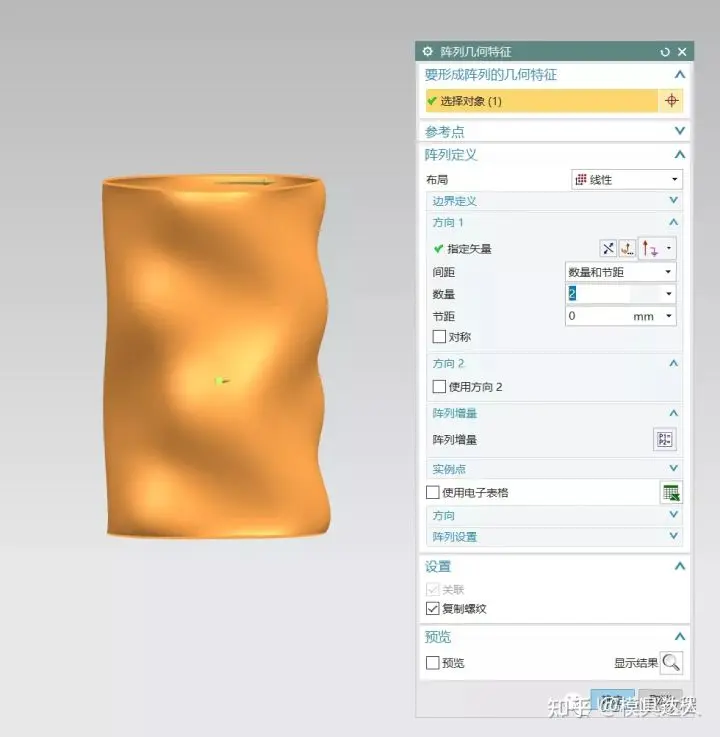

5.使用阵列起到复制的效果

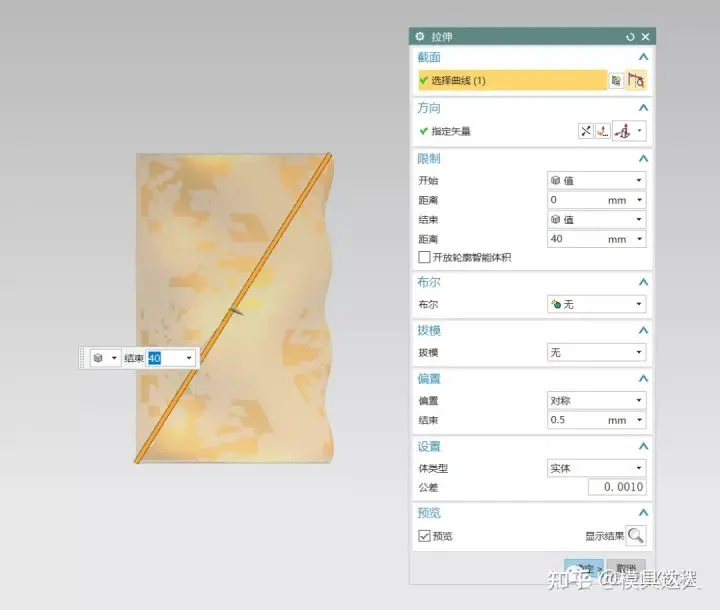

6.拉伸步骤4的直线偏置成实体

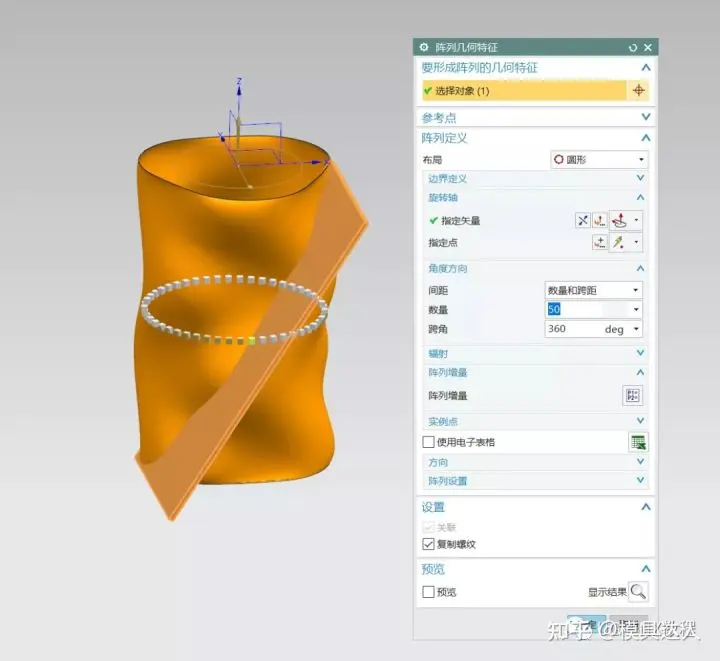

7.阵列拉伸体一圈，数量50并进行求和

8.隐藏步骤5的“复制体”，用通过曲线组生成的实体与步骤7的求和体进行求差， 步骤有点卡

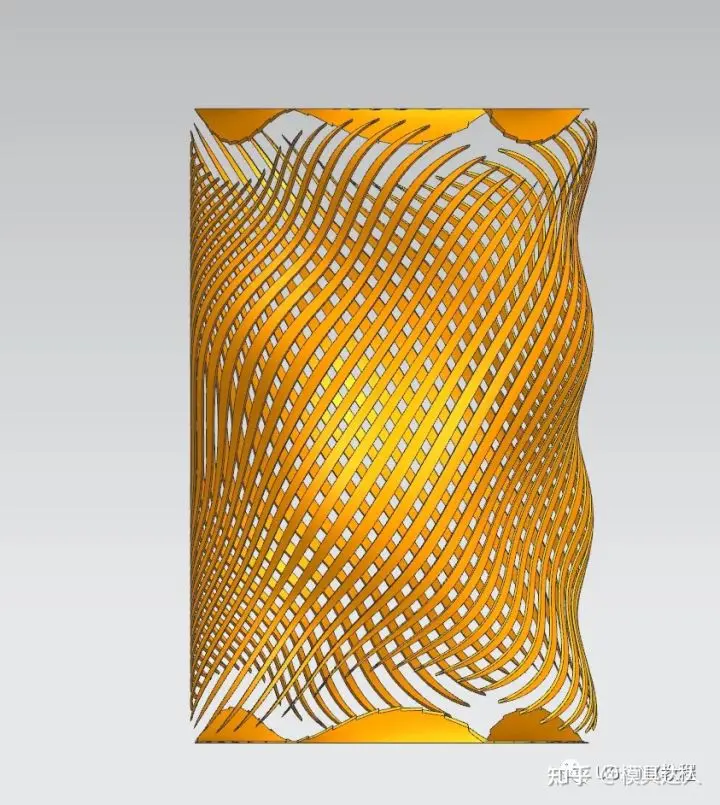

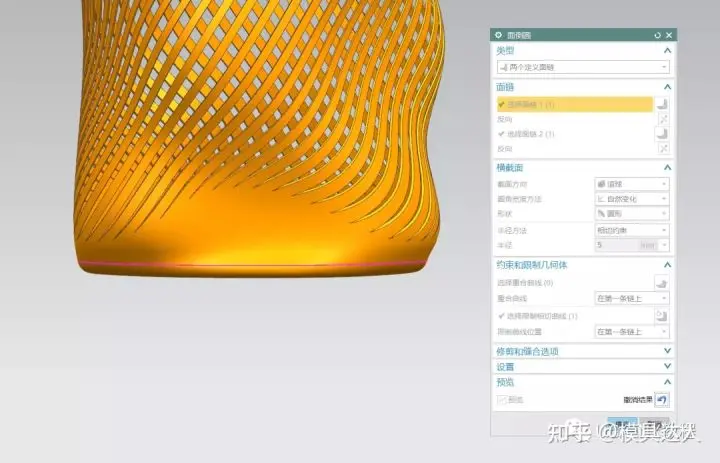

9.删除上下没用的部分，然后用这个去与“复制体”进行求差

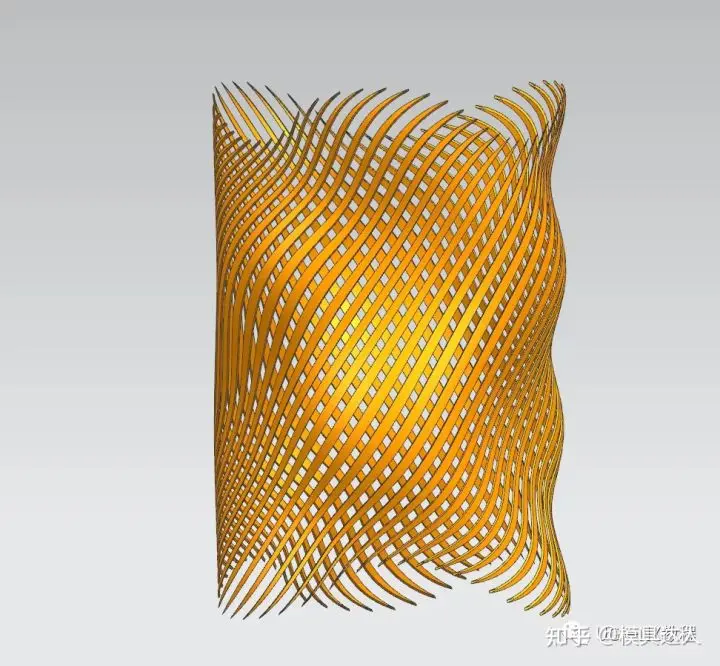

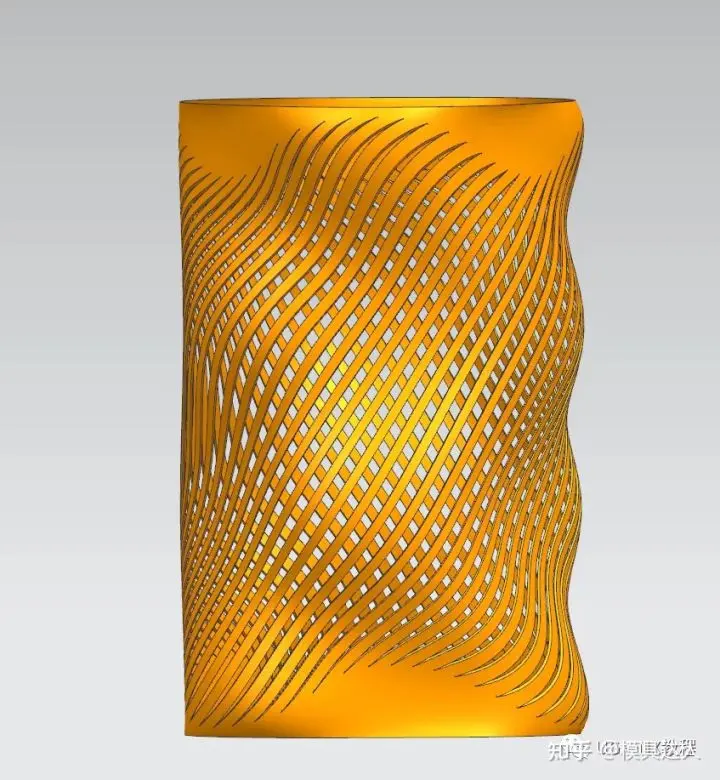

可以得到这样的效果

觉得底部顶部太薄的话可以使用偏置区域进行偏置，还可以用面倒角创建一根截面线进行倒圆角。

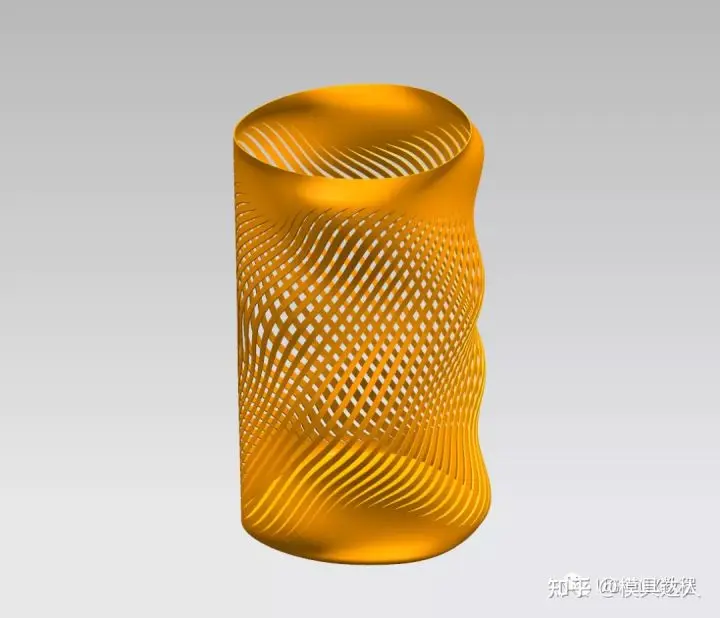

模型完成后的样子。
