UG/NX建模挑战：水坛鱼缸，开口设计思路

今天我们来绘制一个鱼缸，和坛子一个造型，上面是一圈波纹状，让我们来学习下这种花纹缸要怎么做呢？

建模过程：

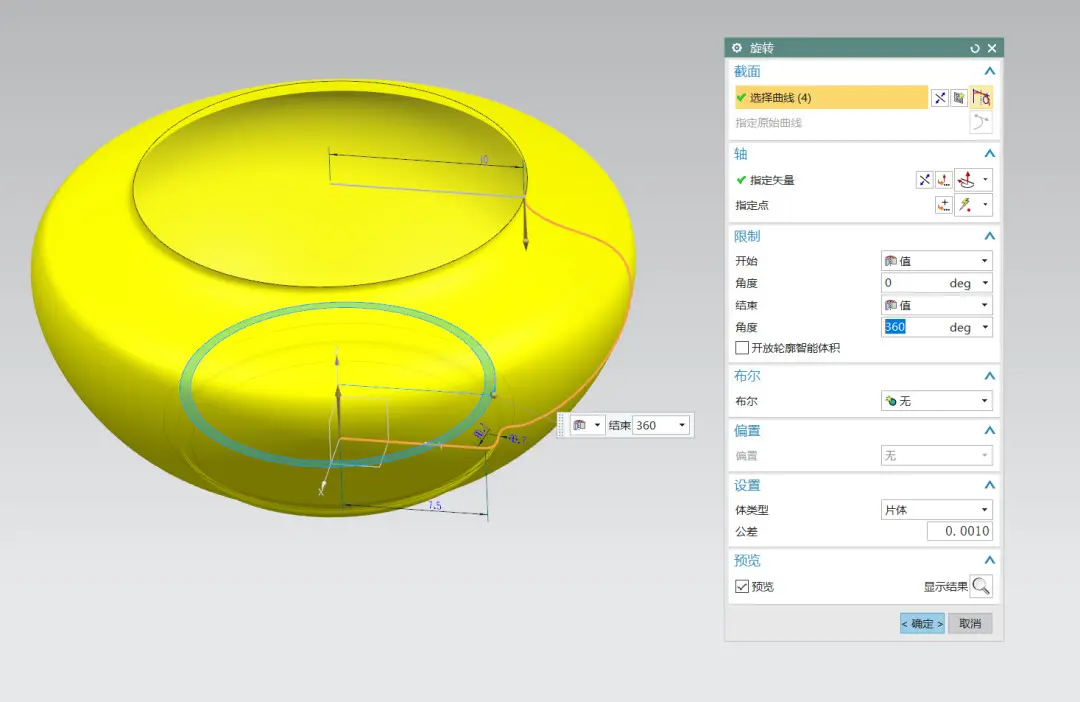

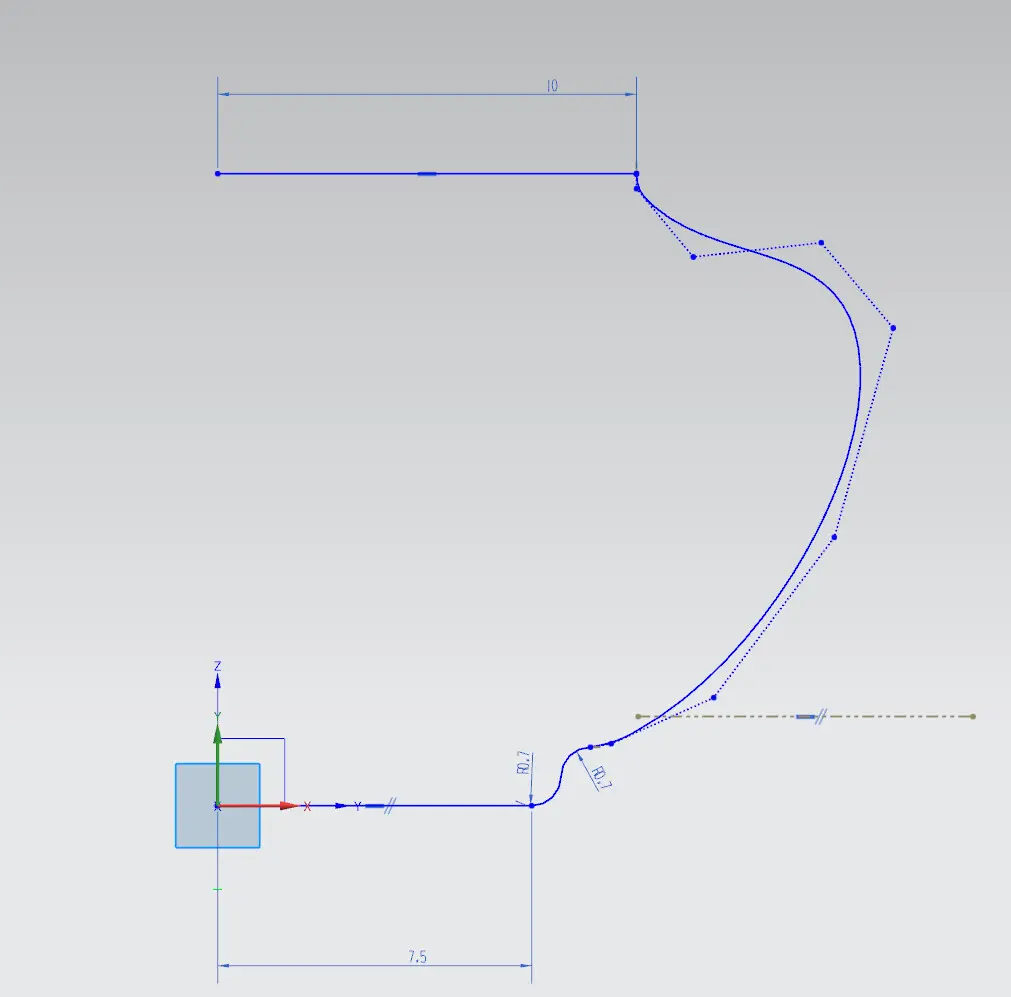

  1.打开UG,在YZ平面绘制草图（右边为艺术样条），并进行旋转成片体

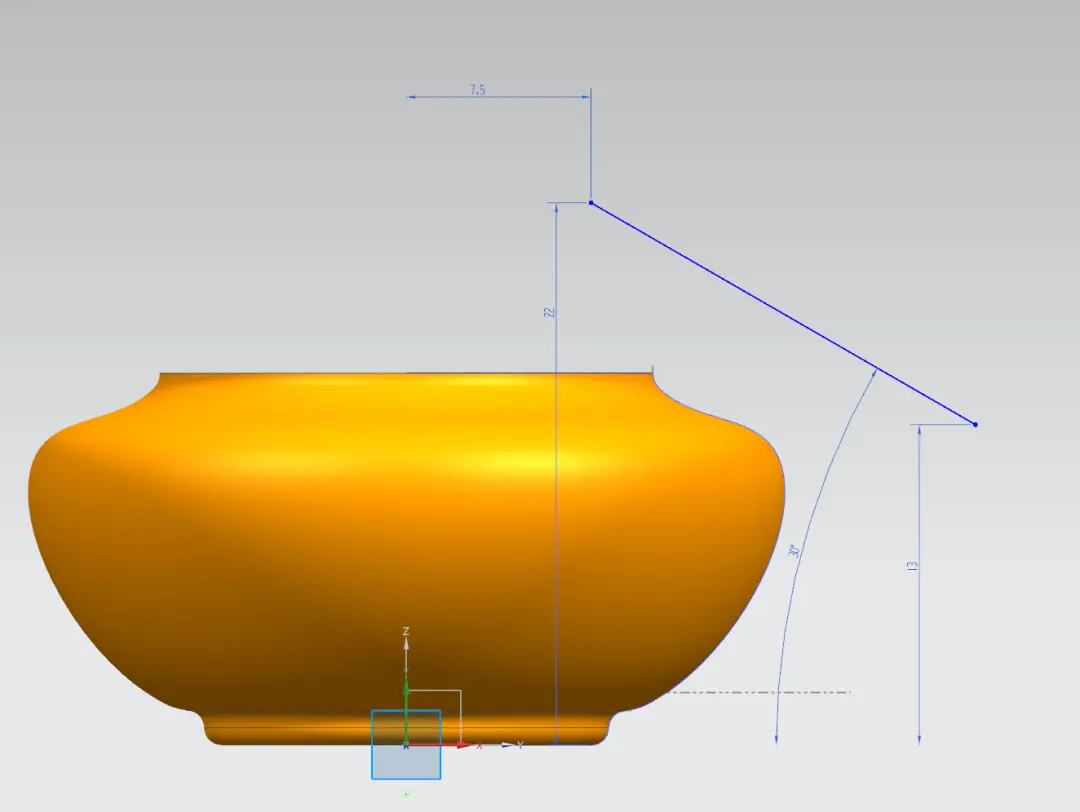

  2.在YZ平面继续绘制一根直线，也是旋转成片体

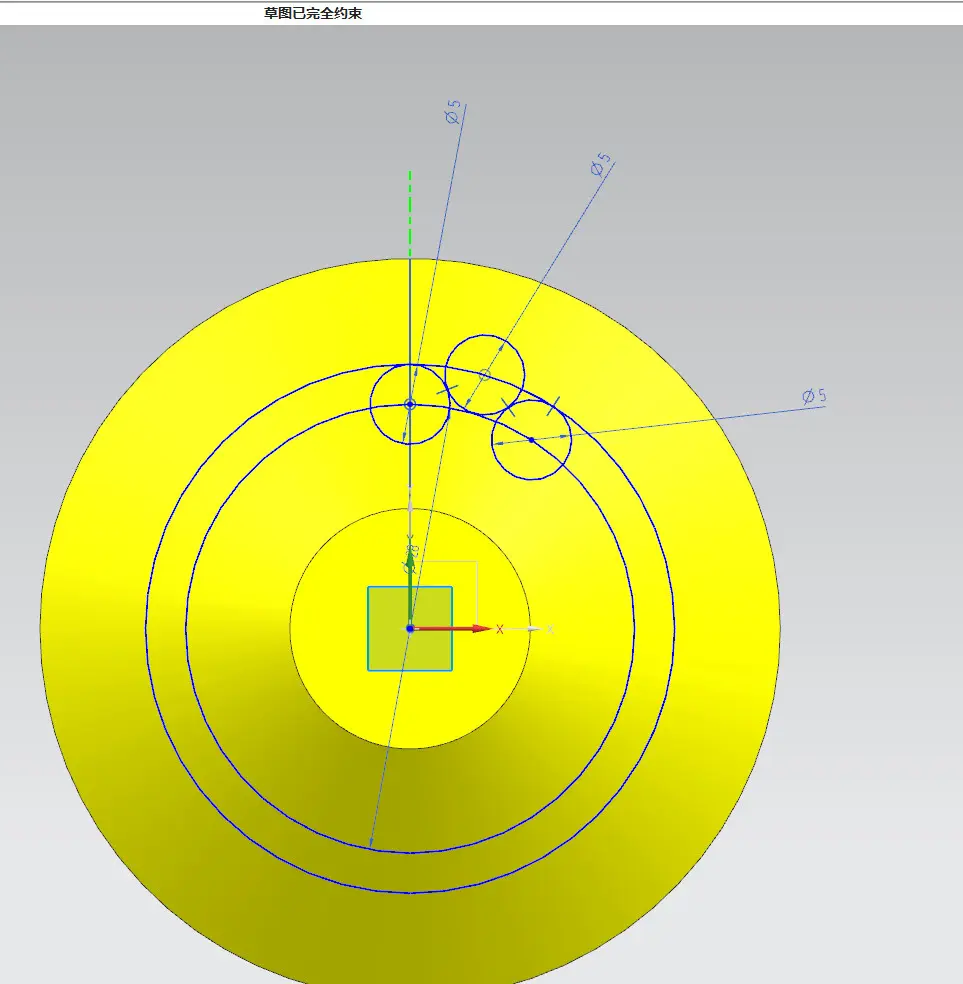

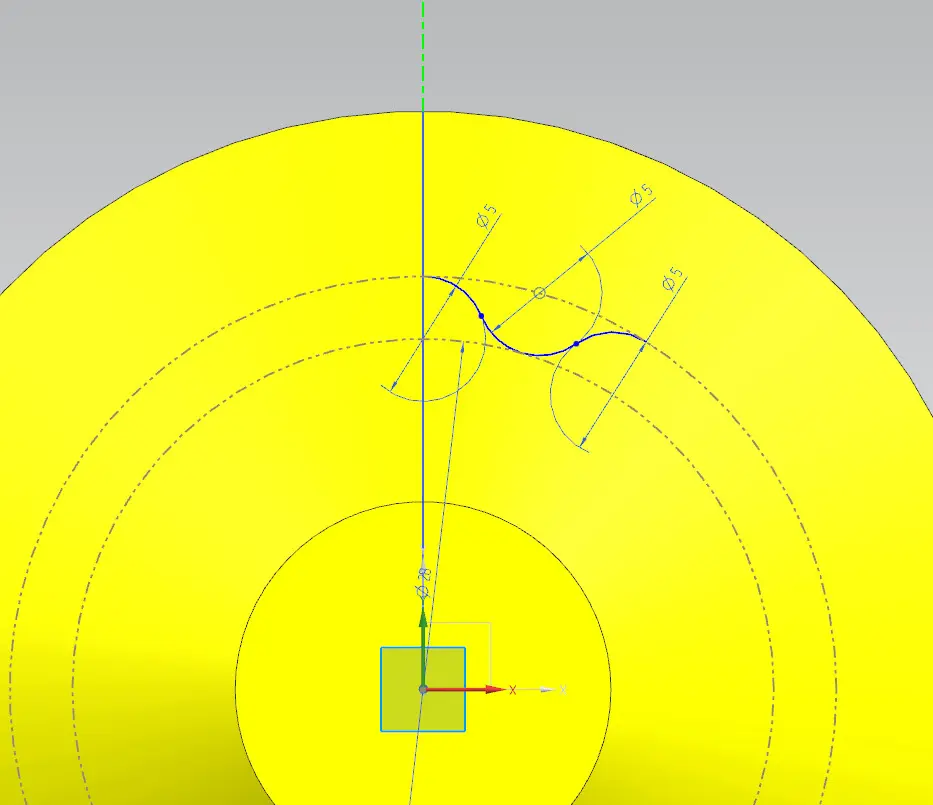

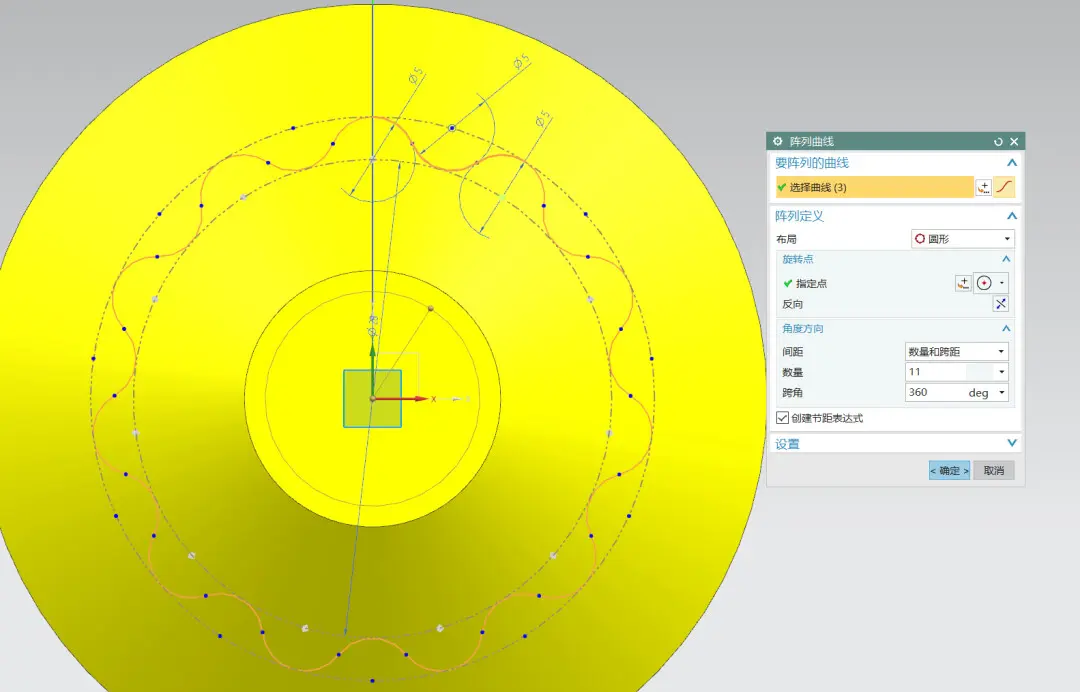

  3.接下来做鱼缸顶部的花纹样式，有两种方法方法1：在XY平面绘制草图，绘制出这么三个直径为5圆，再将它修剪成图二样式，然后进行阵列（记得约束）。

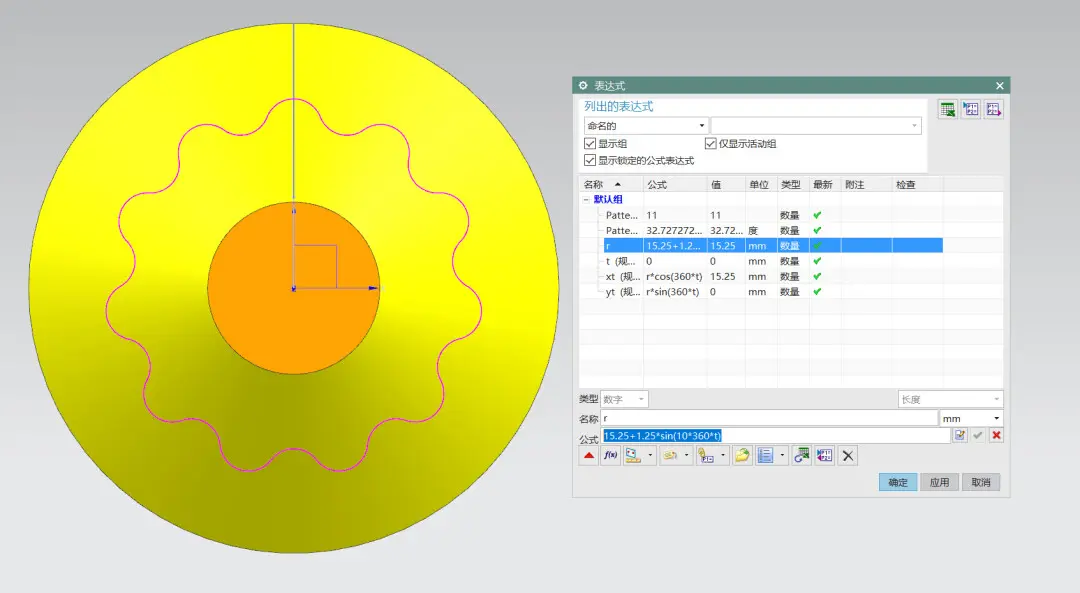

  方法二：这可能有小伙伴看出来了这个花纹像个正余弦函数，因此我们可以用表达式来做，于是，可以根据函数样式来确定表达式，这个前提得会表达式的使用以及数学函数知识。

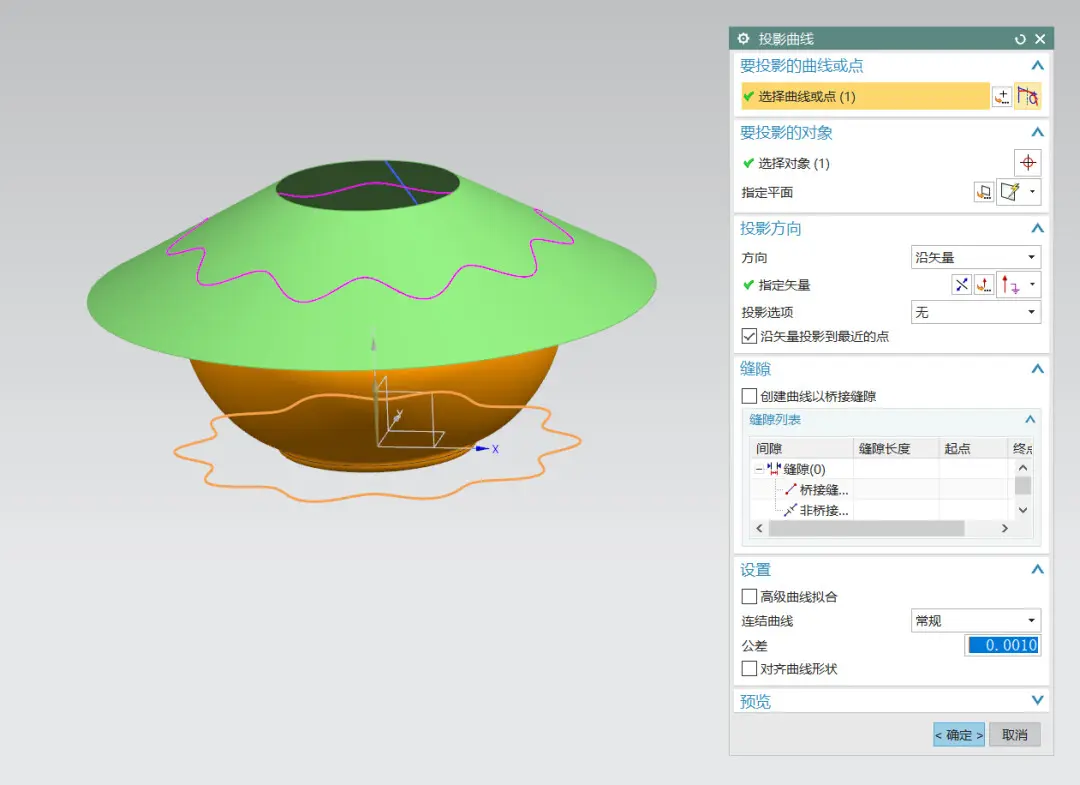

  4.花纹草图完成之后，我们将它投影到旋转的直线片体上

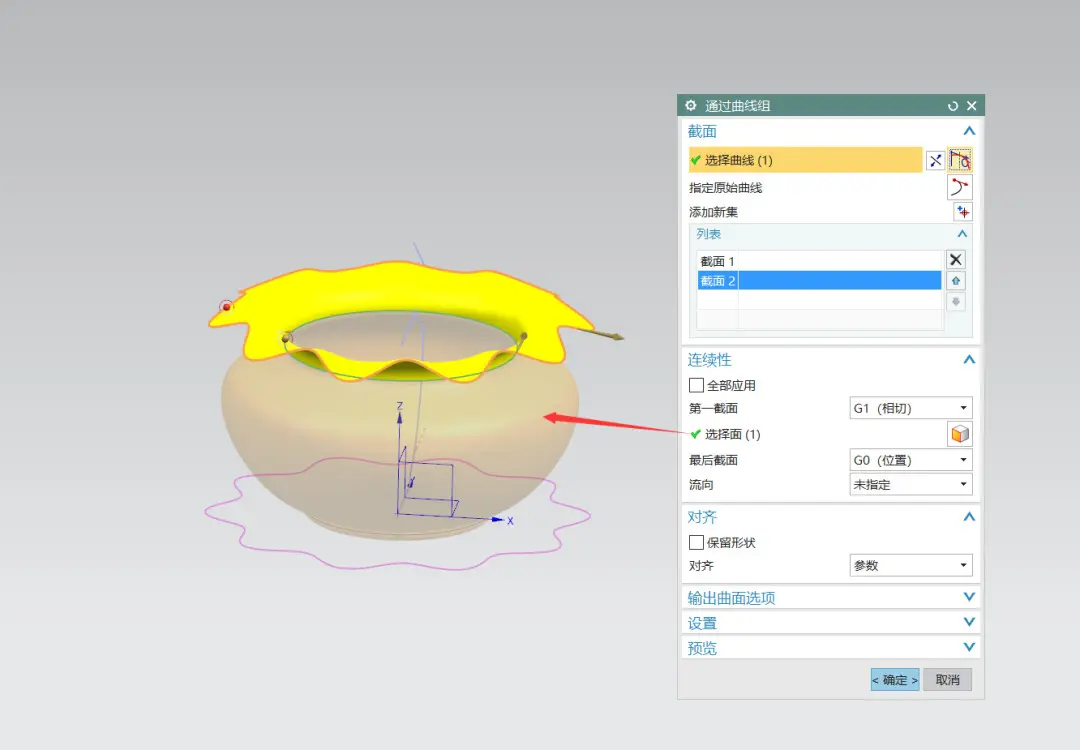

  5.再使用“通过曲线组”这个命令做面

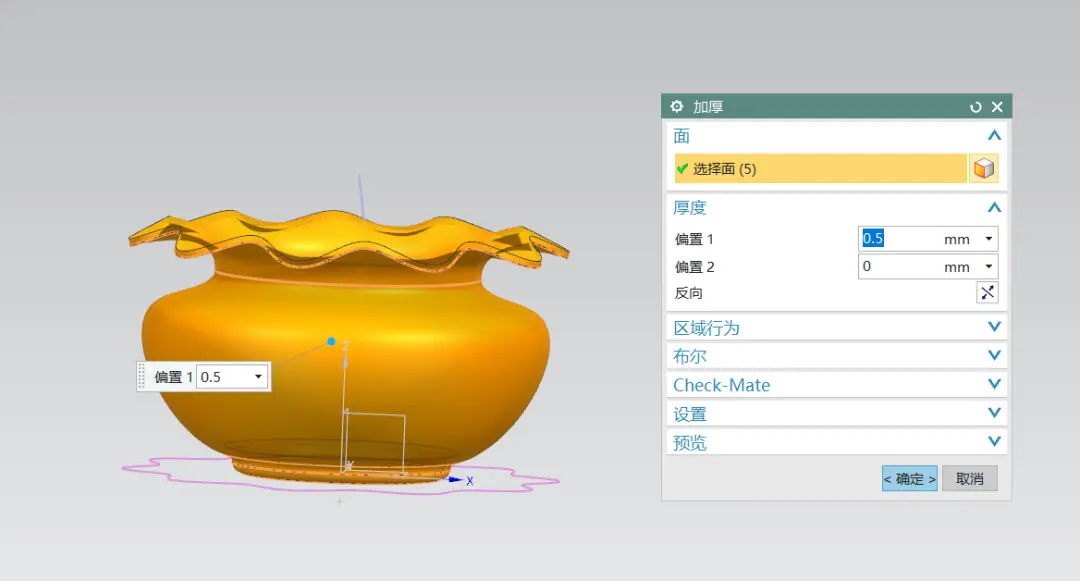

  6.然后将顶部和底部缝合然后加厚0.5mm

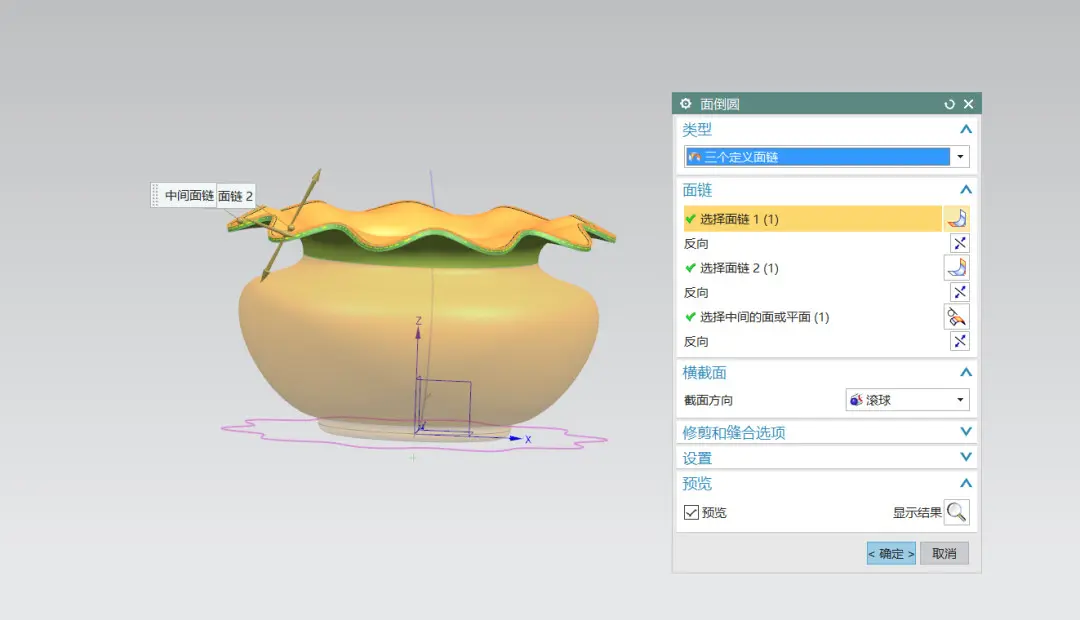

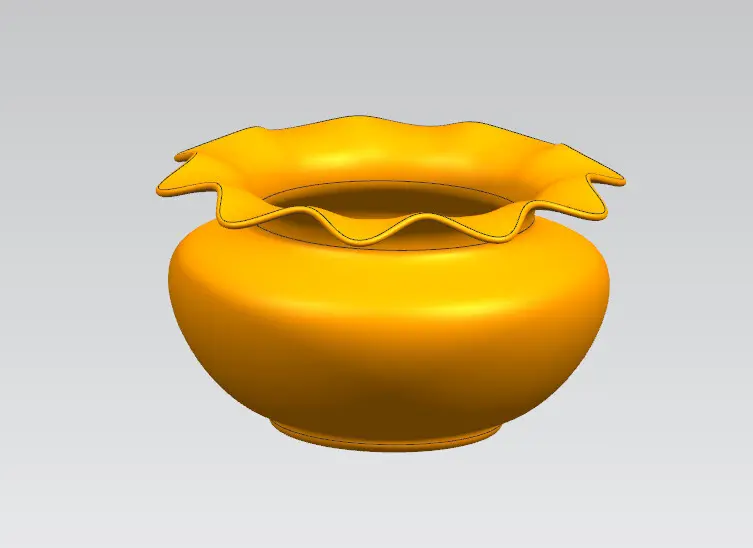

  7.最后只需将鱼缸边缘倒圆角处理，这里用面倒圆一步搞定了。

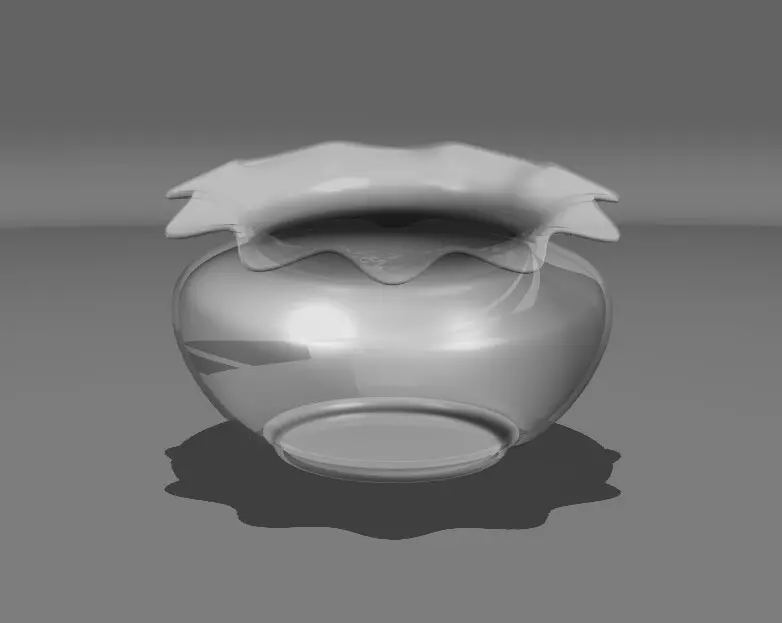

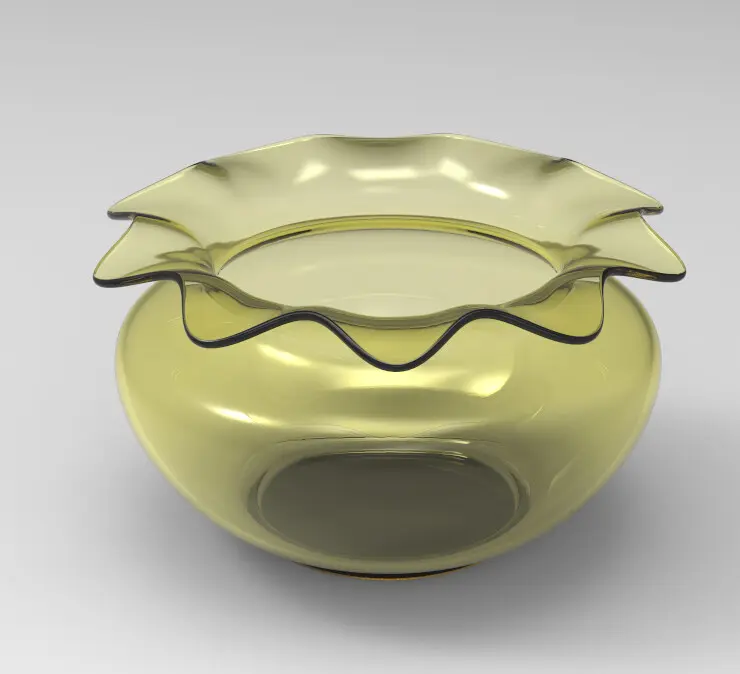

  完成，来渲染一下吧！
