UG/NX建模实战：游乐设施小喷菇，月入上万不是梦？

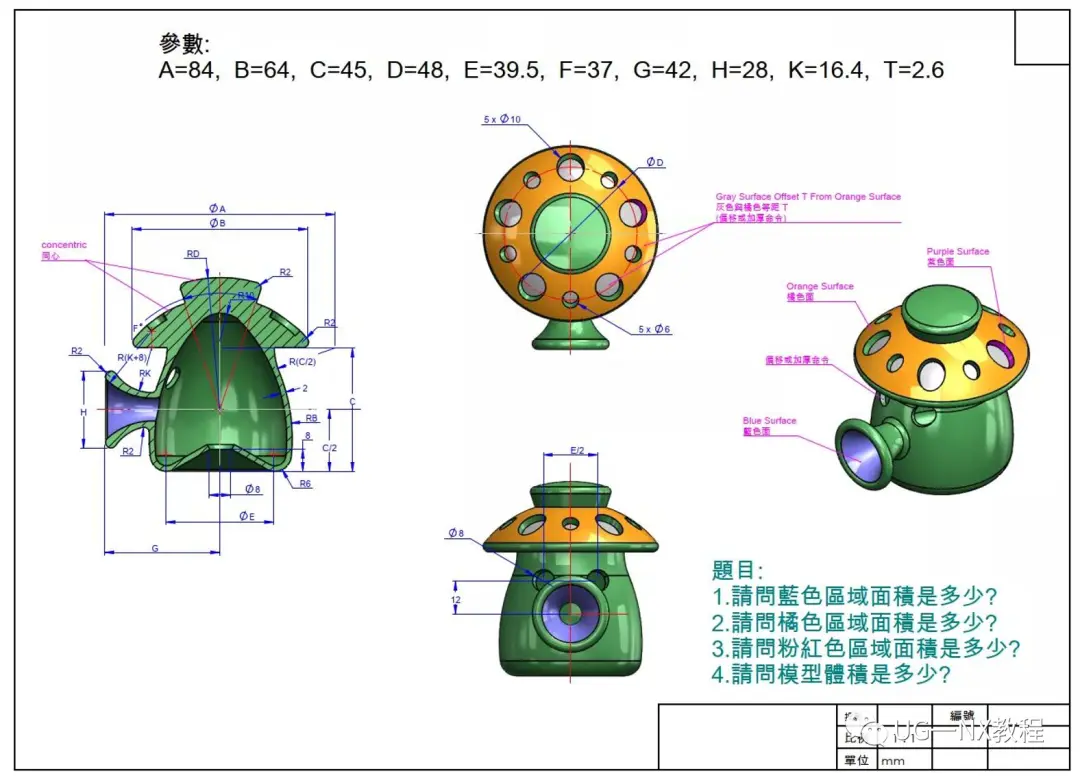

今天的图纸非常完整，看着模型像是植物大战僵尸中的小喷菇的造型，应该有一定的参考吧？

模型案例非常简单，但是如果看图纸都还有点费劲的话，那也需要花费一点时间精力才能做出来，今天就简单的来做一下练习吧~

建模过程：

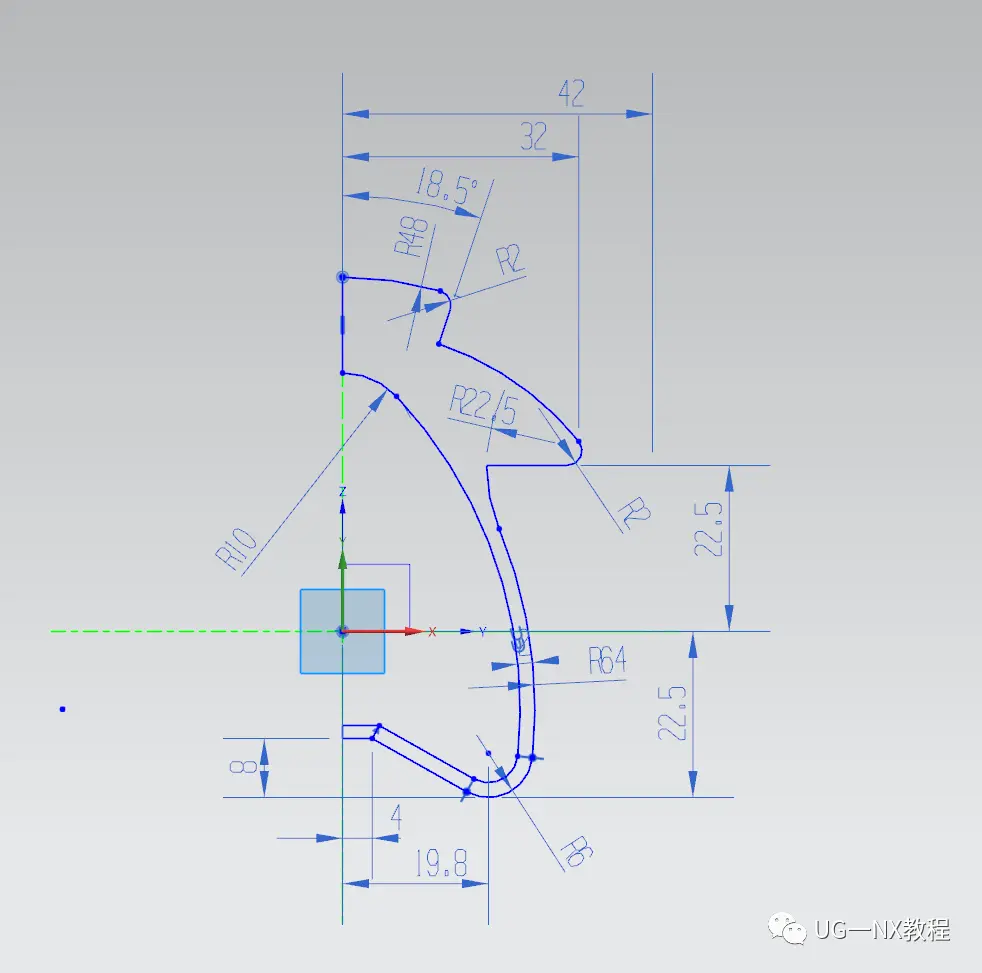

1、首先根据剖切视图显示，绘制出这个小喷菇的最大轮廓草图

如果看不懂图纸就先按照截图来绘制吧，记得草图要做到全约束啊

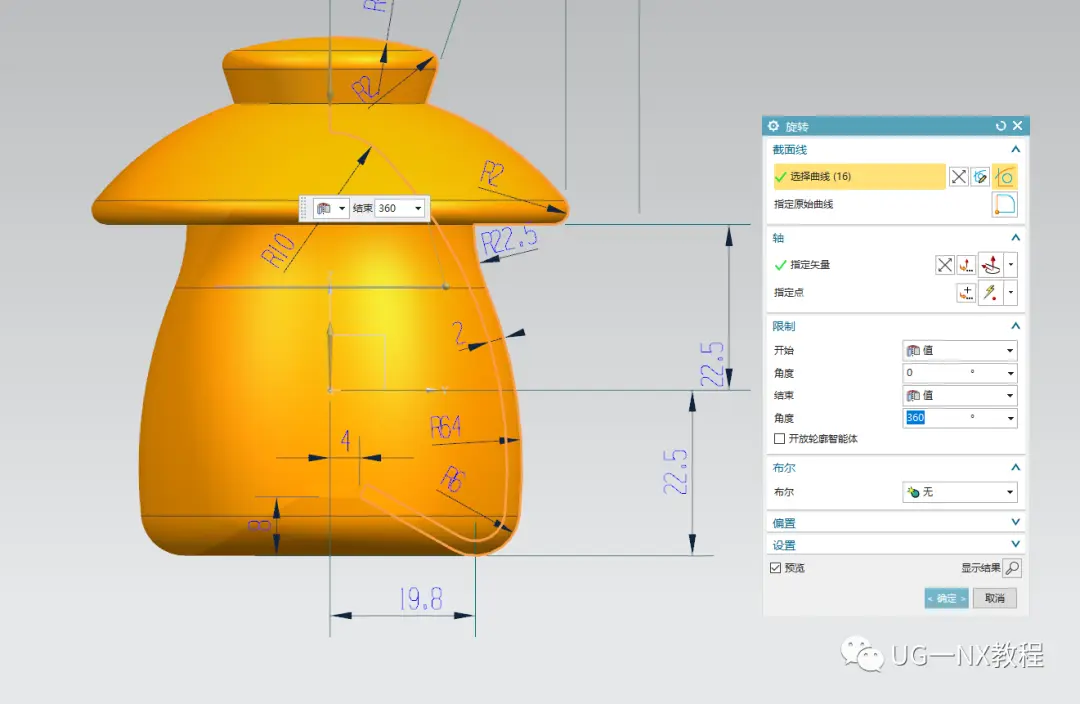

2、直接旋转草图1，做出小喷菇的模型实体

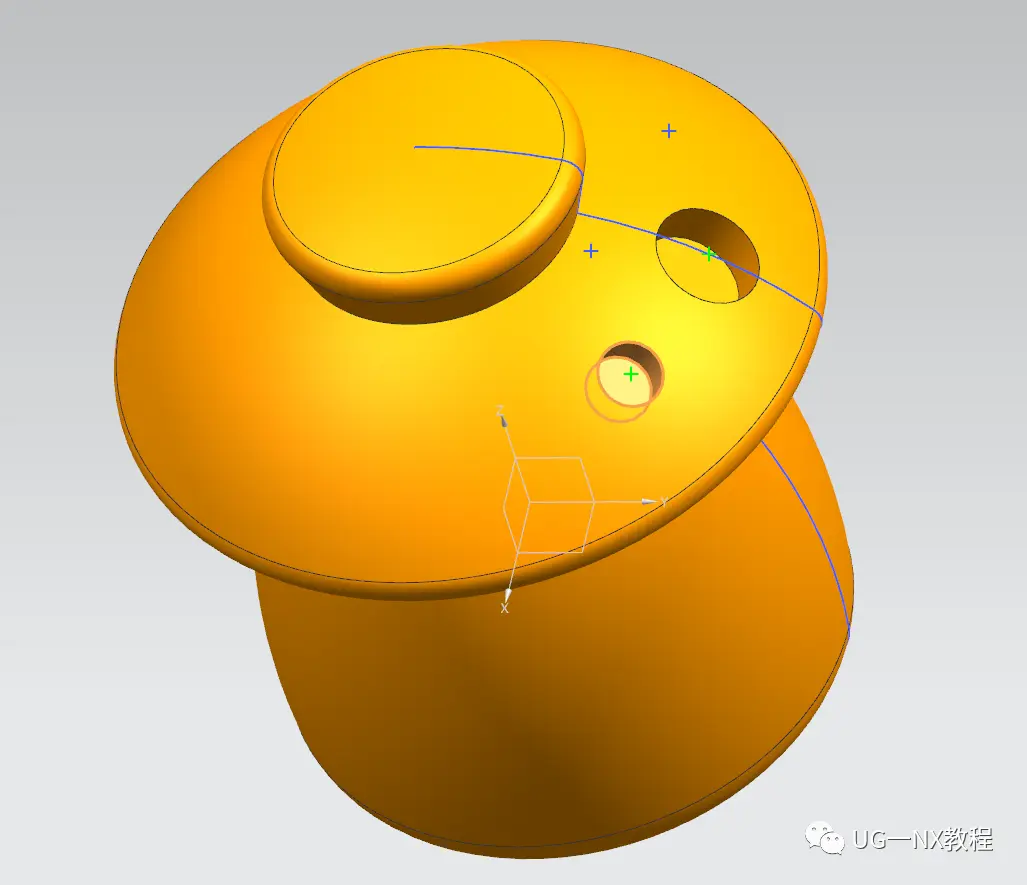

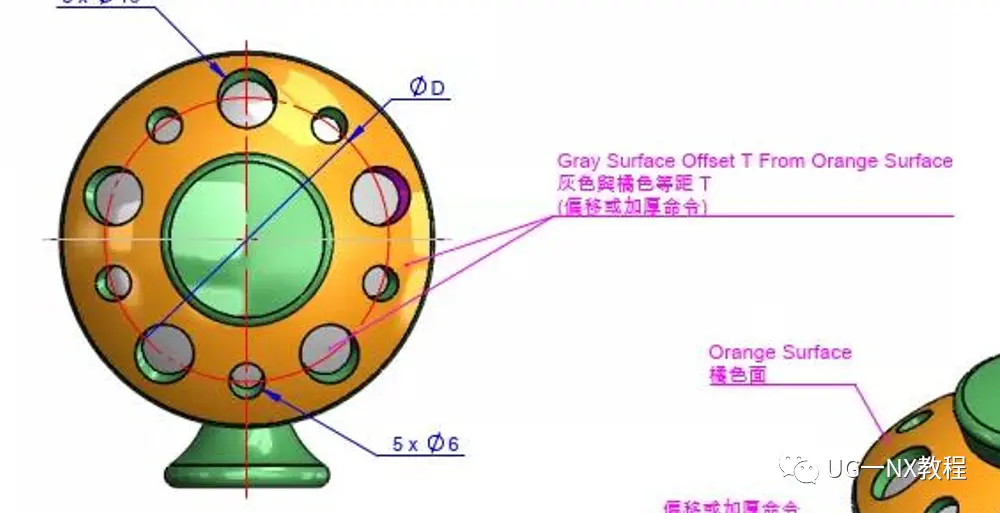

3、接下来绘制俯视图看见的孔

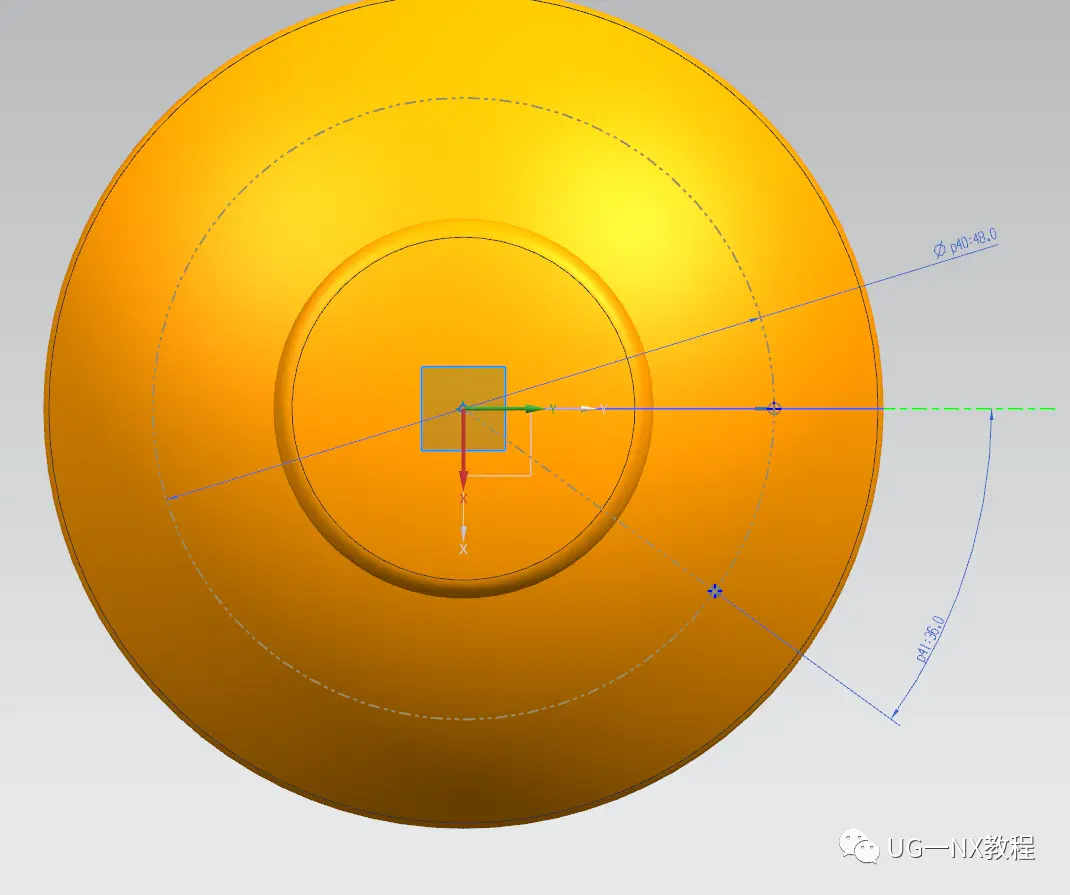

先绘制一个草图，点出点的位置，然后再投影到顶面上，然后使用孔命令，选择投影出的点做出孔洞就行（这里只是做一个新手不会出错的方法，大佬们自行发挥）

这里孔的深度可以看图中的这句话，T=2.6，所以深度直接设置2.6就行

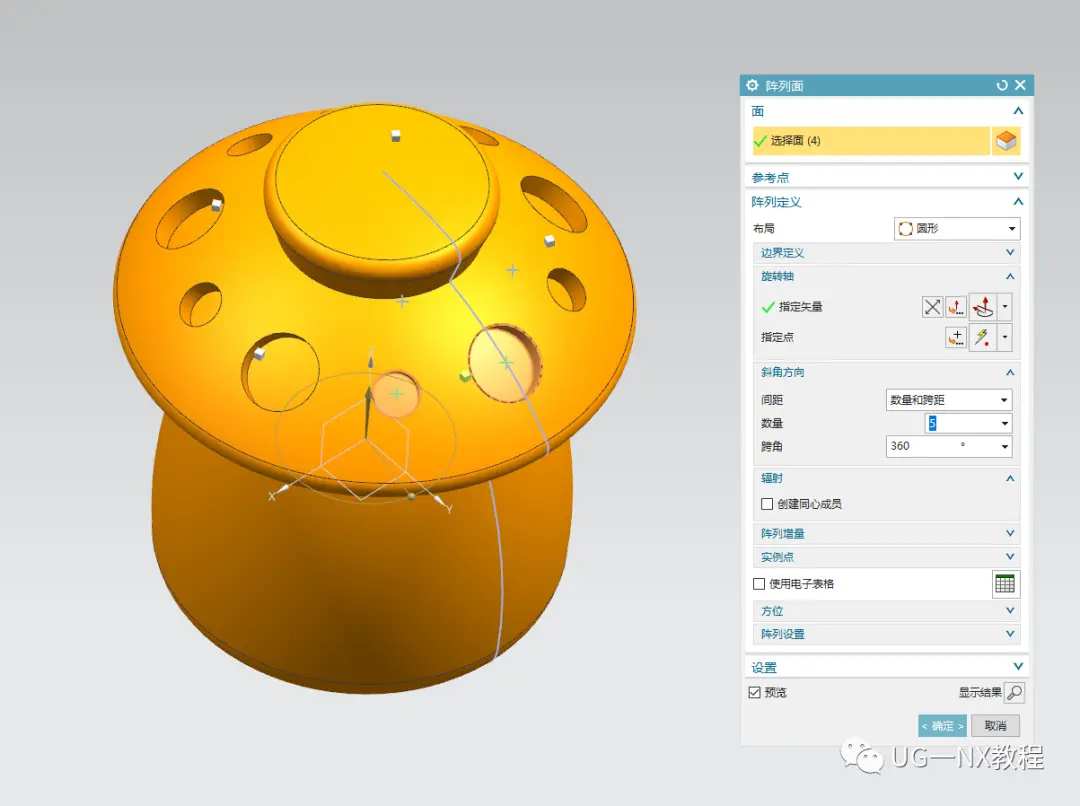

5、做好这一大一小两个孔后，用阵列面命令，直接阵列一圈即可

6、接下来咱们做它嘴巴的部分

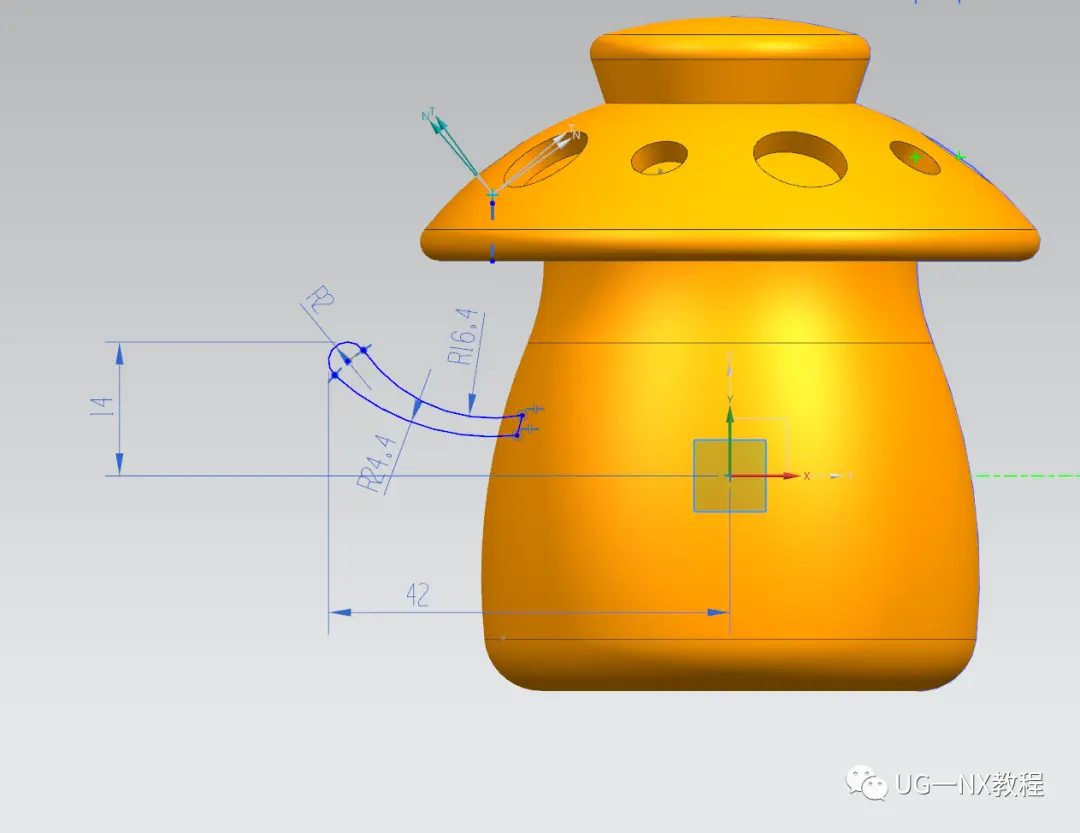

绘制的时候注意一下这两个弧线圆心的位置，如图中所示

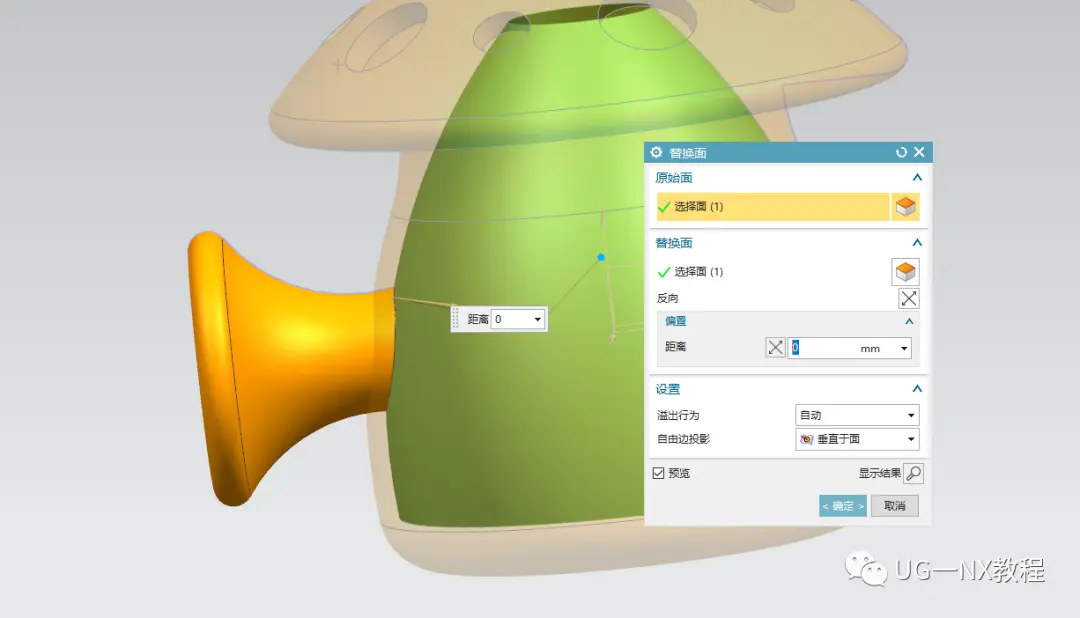

7、选择草图旋转一圈，然后用替换面命令把中间打通，删除多余的部分

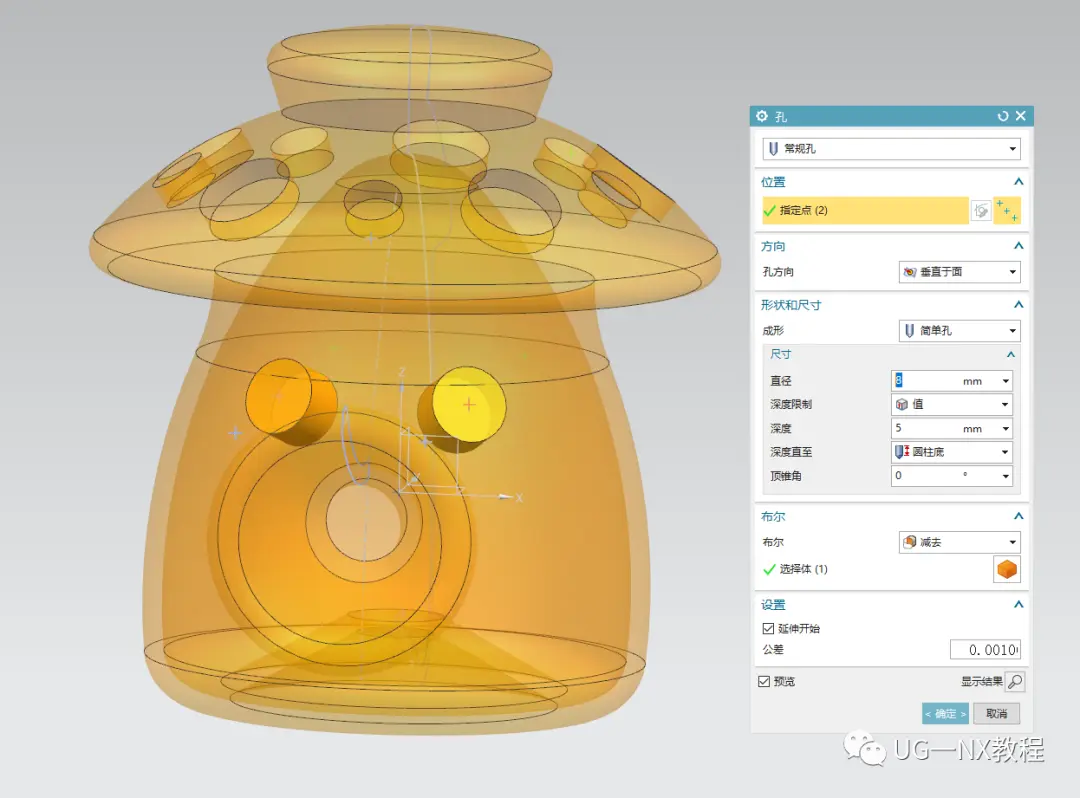

8、然后是眼睛部分的点，同样的绘制草图点，投影到曲面上后打孔处理

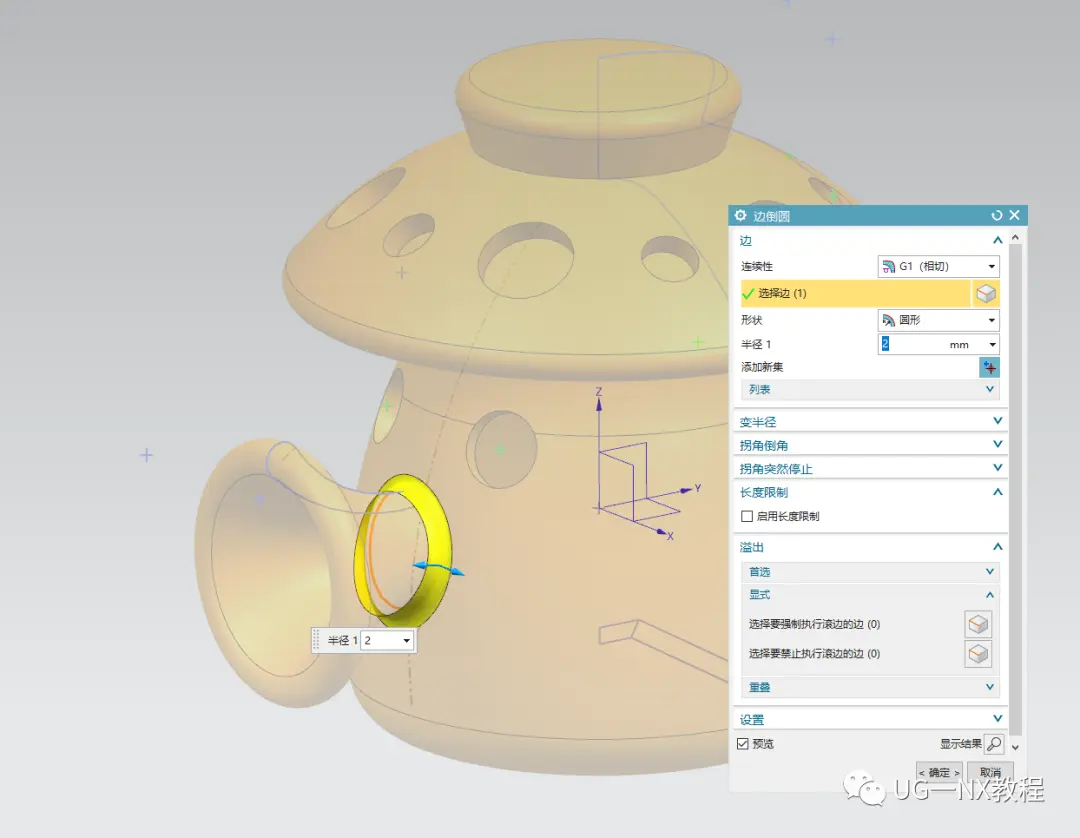

9、最后！嘴巴与身体结合的地方不要忘记导这个圆角啊，前面虽然我们都没有和草图做在一起，但是该有的特征还是不能忘的

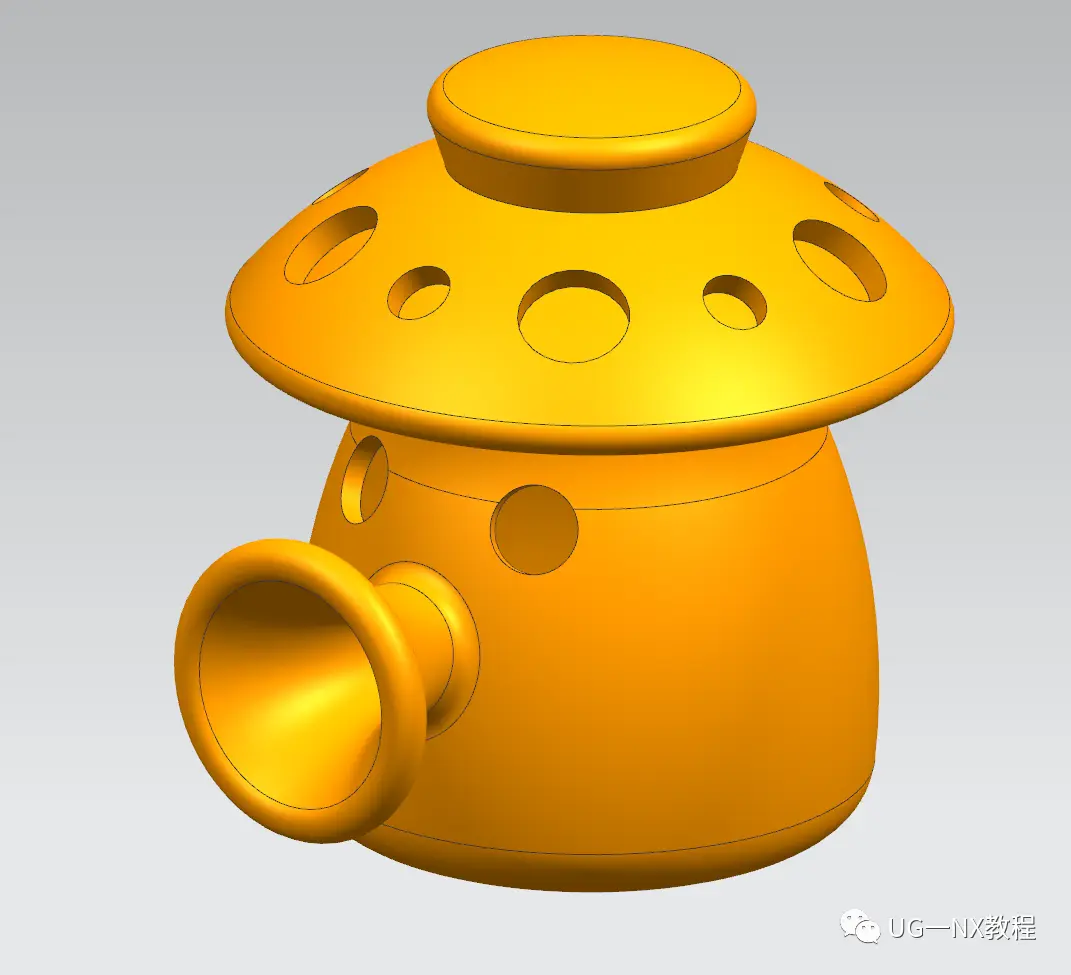

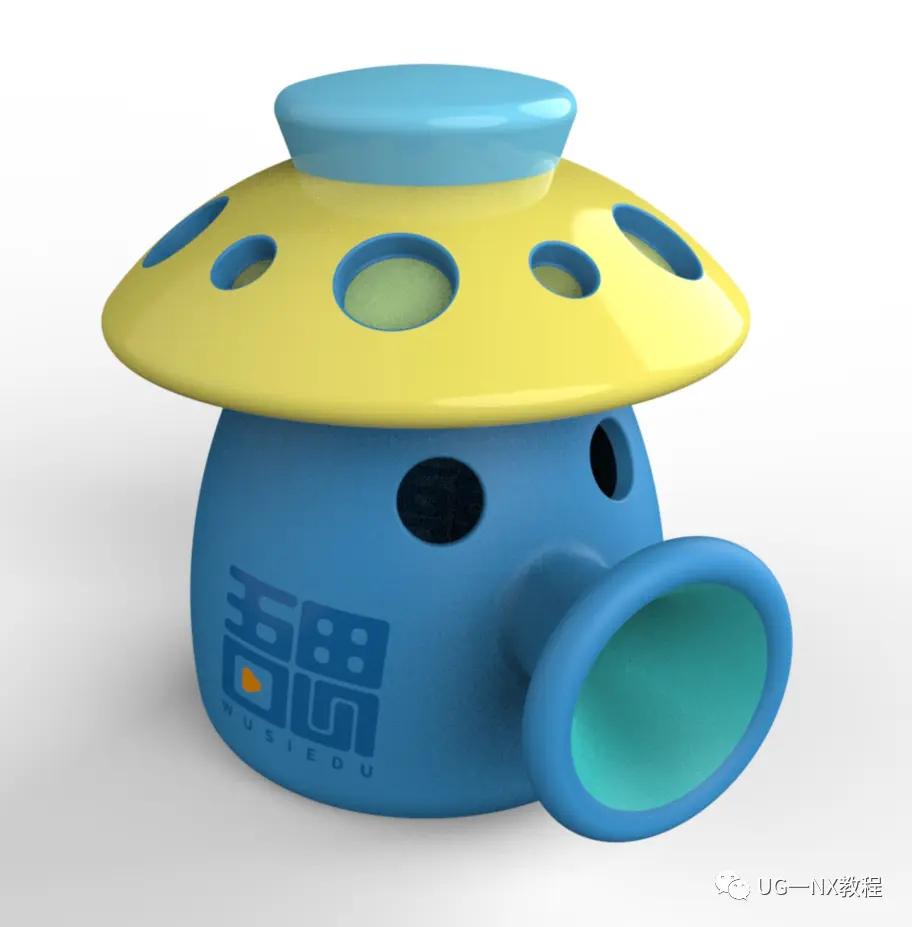

这样子这个小喷菇的模型就算是完成啦~

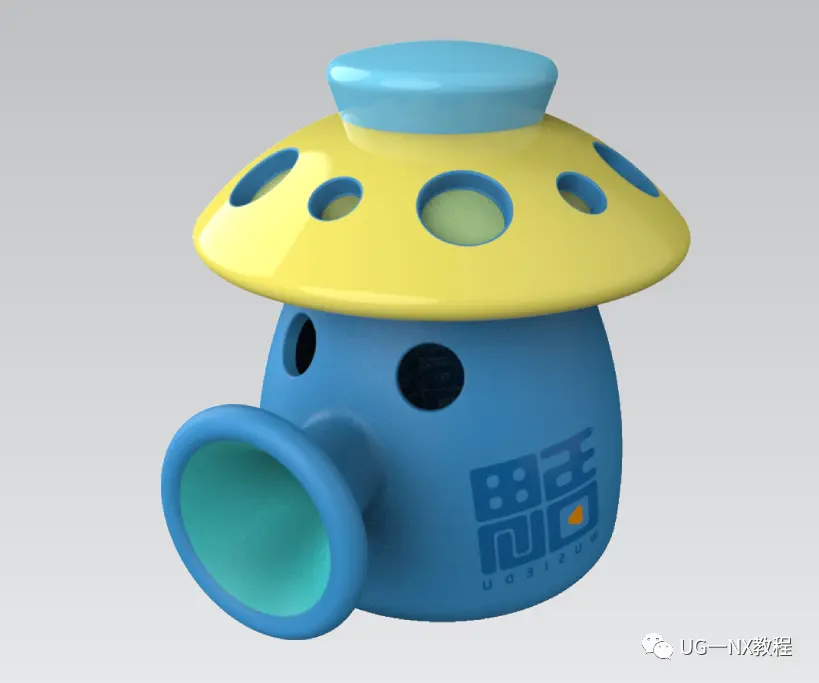

有能力的上个色，渲染渲染，这样最初成品模型展现出来的效果才会更好哦~
