UG NX冬菇头倒扣机构：模具结构分析与设计说明

1.产品3D示意图：

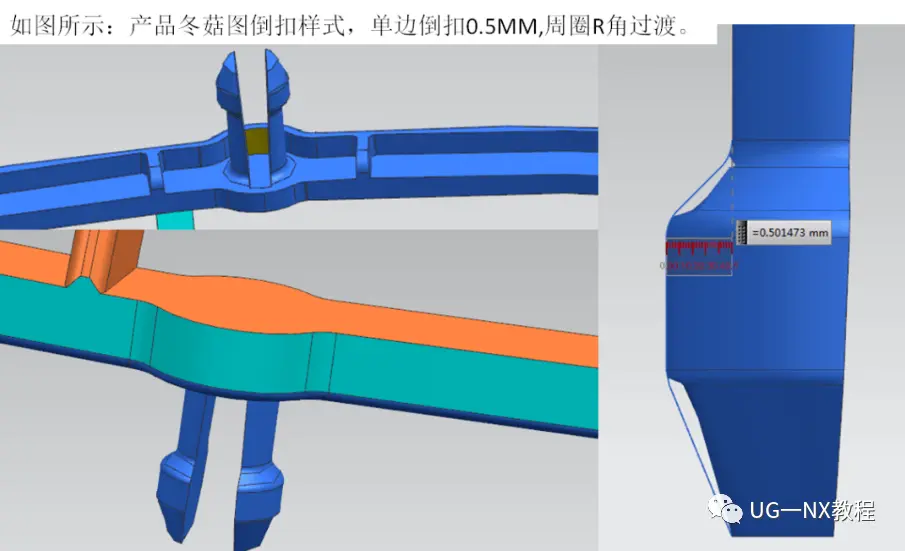

注意：倒扣控制在0.5MM以内，上下倒扣区域需要采用C角过渡，再进行R角过渡。

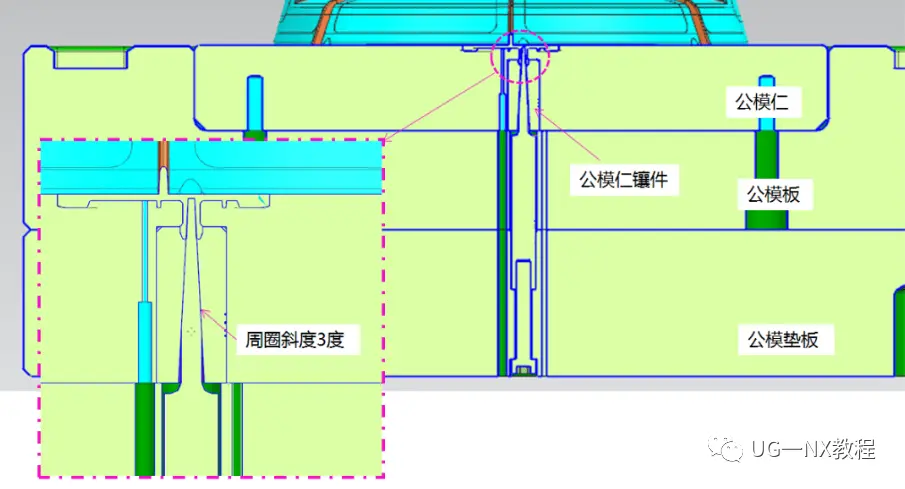

2.一次抽芯镶件说明：

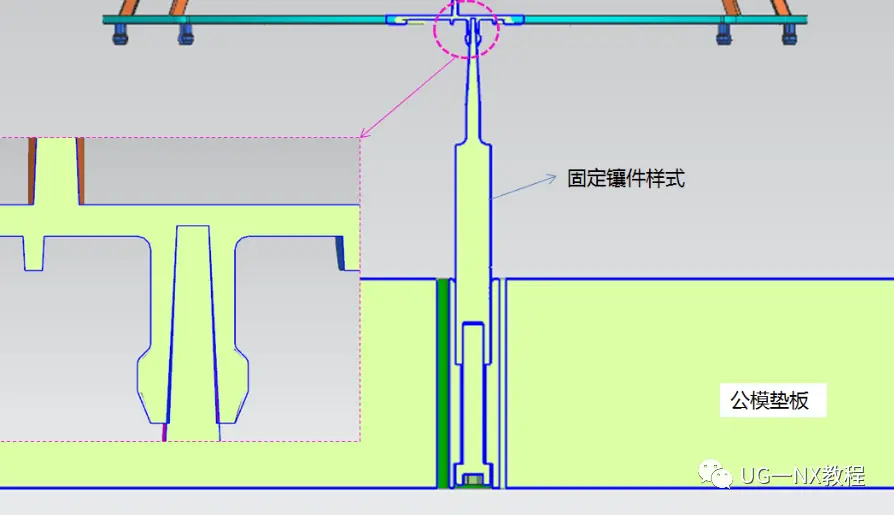

3.公模镶件PPT说明：

注意：第一次抽芯镶件需要周圈倒扣。

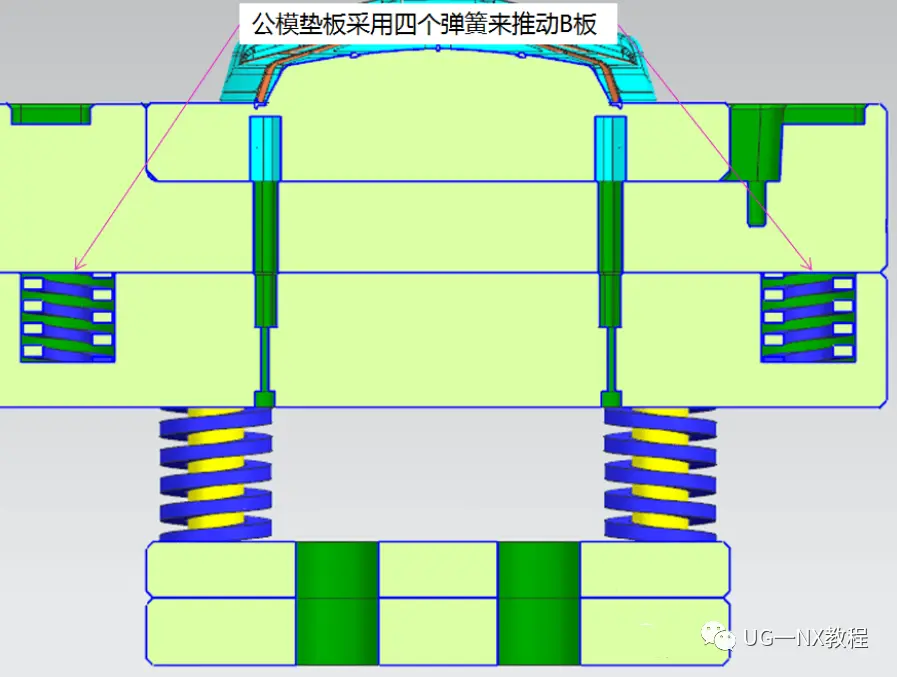

4.公模垫板采用四个弹簧来推动B板：

弹簧为了确保在开模过程中，能第一次顺利开模。

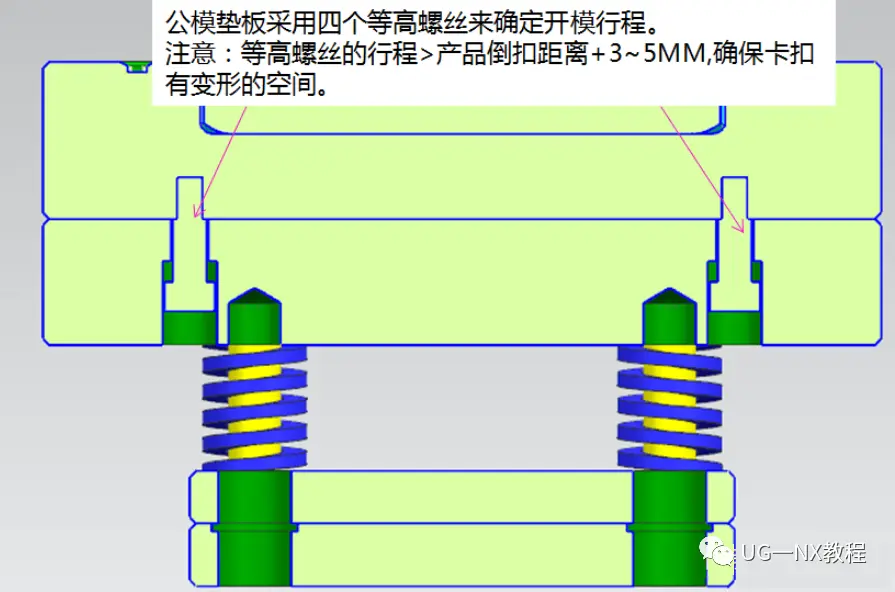

5.公模垫板采用四个等高螺丝来确定开模行程。

注意：等高螺丝的行程>产品倒扣距离+3~5MM,确保卡扣有变形的空间。

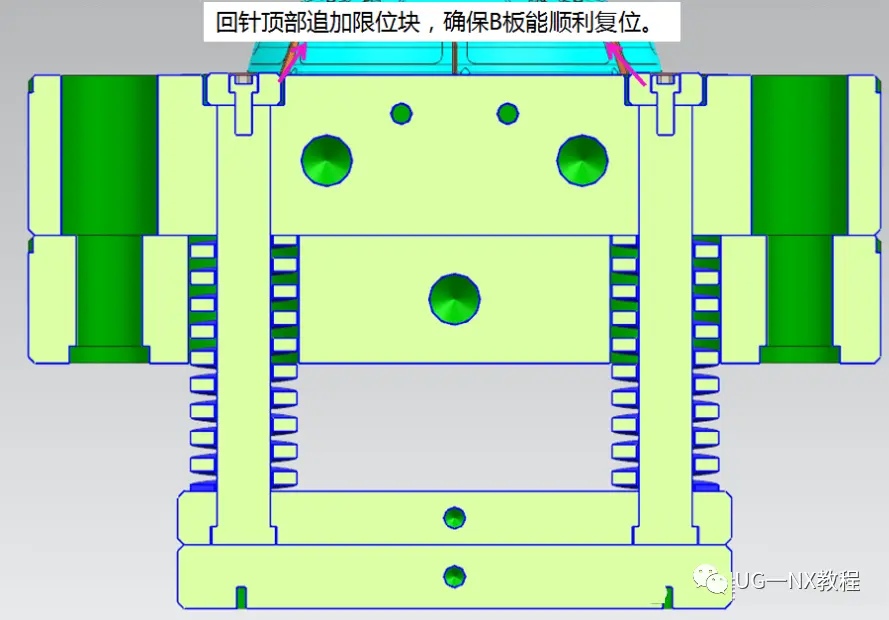

6.回针顶部追加限位块，确保B板能顺利复位。

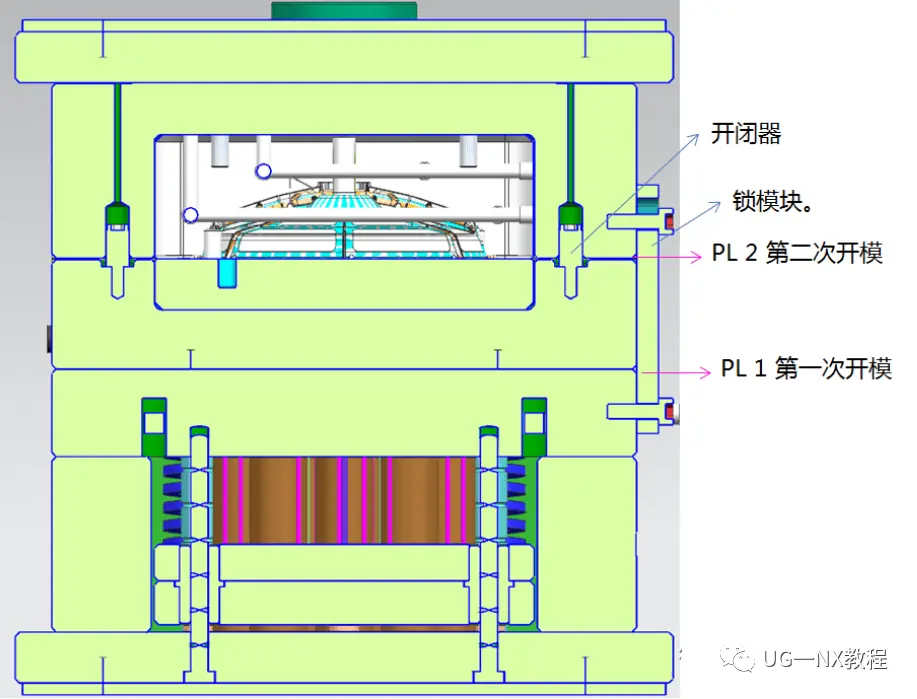

7.开模说明：

A、B板通过树脂开闭器先固定后，但B板垫板下面通过弹簧的力进行推开，当开模距离达到等高螺丝限位的距离时，便停止开模，最后再通过等高螺丝的力进行继续开模拉开开闭器，即可完成A、B板开模。
