UG/NX仿真验证：小球分流机构设计与分析

今天来做一个趣味小球分流机构的运动仿真，无外力控制就能把一堆小球小球按照下落顺序进行分离，整个模型建模比较简单，仿真也是，小伙伴们来挑战一下吧！

建模图纸：

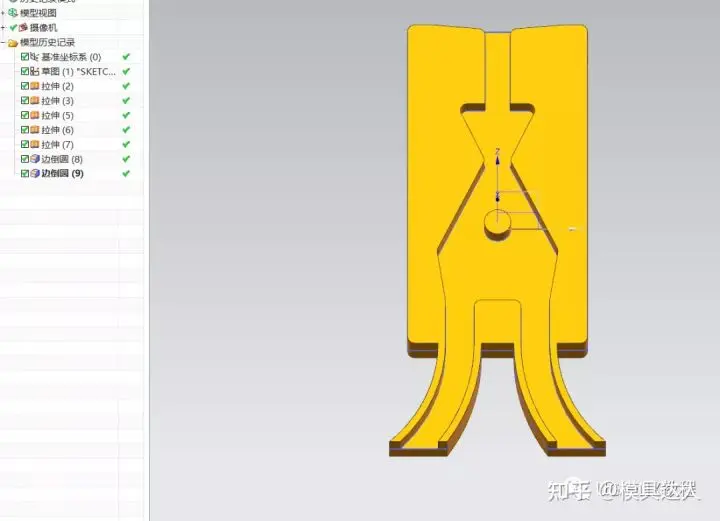

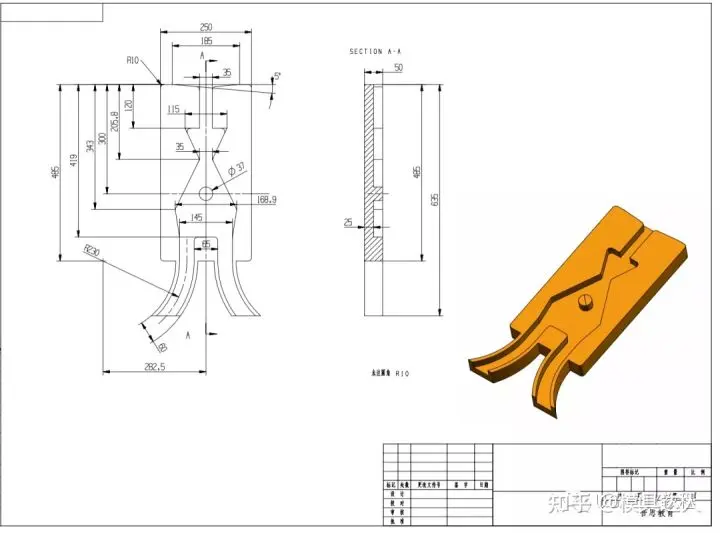

1.底座建模，非常简单，拉伸即可

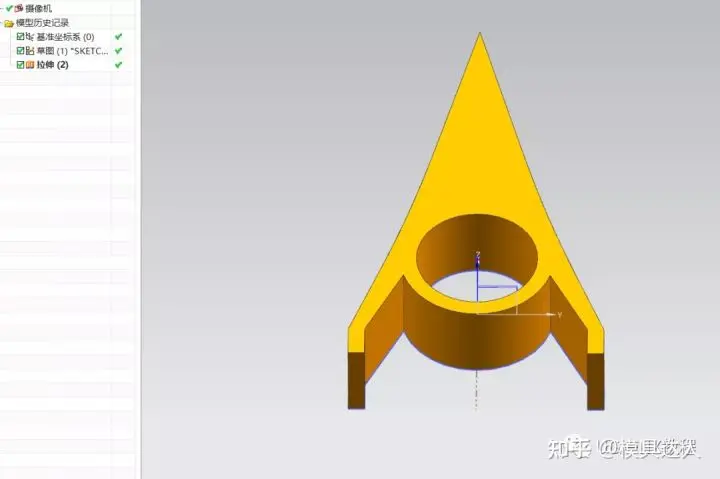

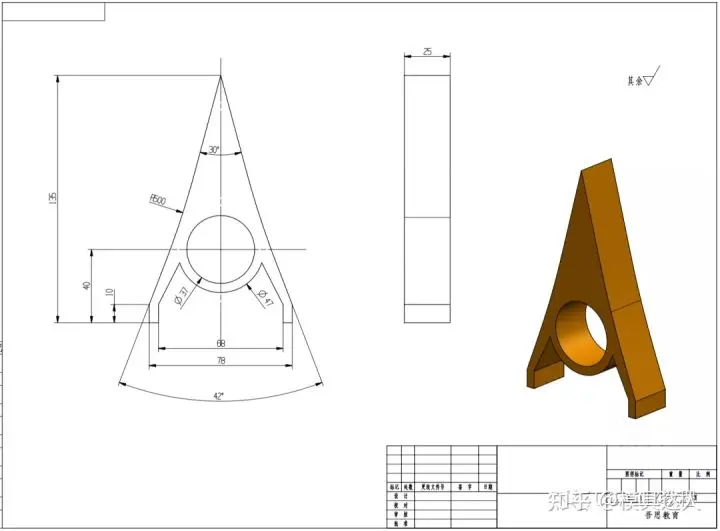

2.摇摆挡板建模，一个拉伸

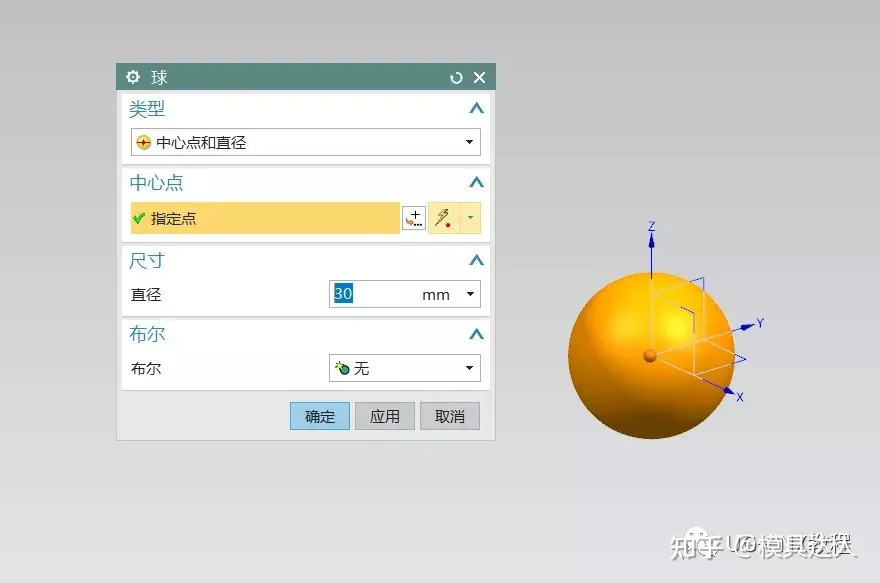

3.两个小球，直径30mm.设计特征插入一个球即可

进行装配

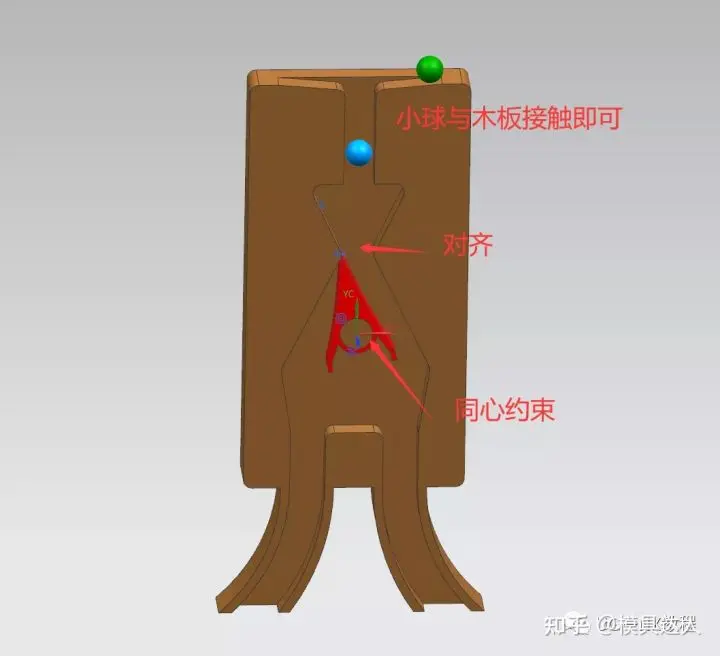

固定好底座后，进行简单的约束，小球位置随意摆放，不发生干涉即可。

运动仿真

首先进入运动仿真模块，开始我们的运动仿真三部曲。

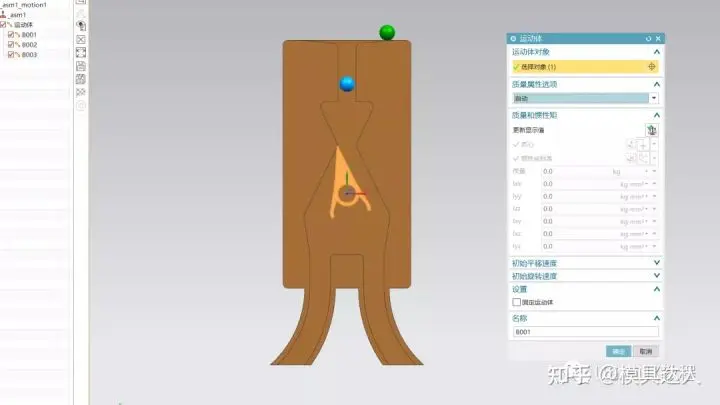

1.首先确定要动的物体，其中有两个小球和挡板，分别都设为运动体（连杆）

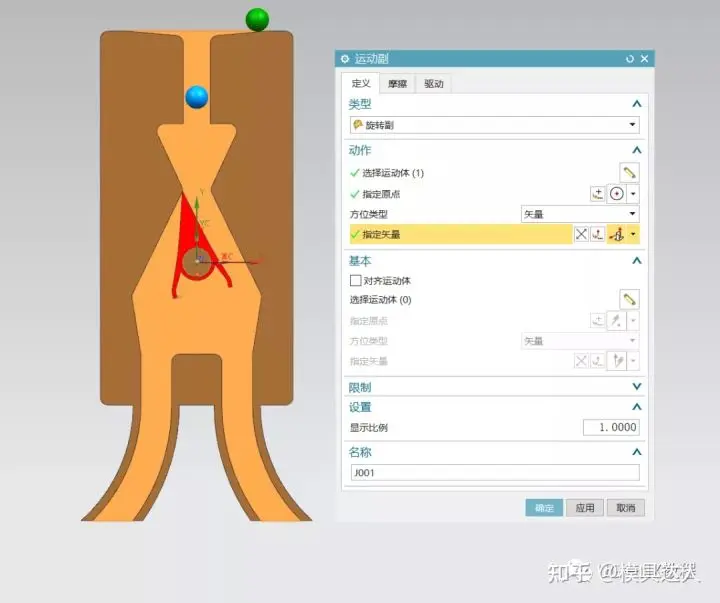

2.接下来判断他们怎么动，挡板是绕着圆柱左右摇摆，所以是旋转副

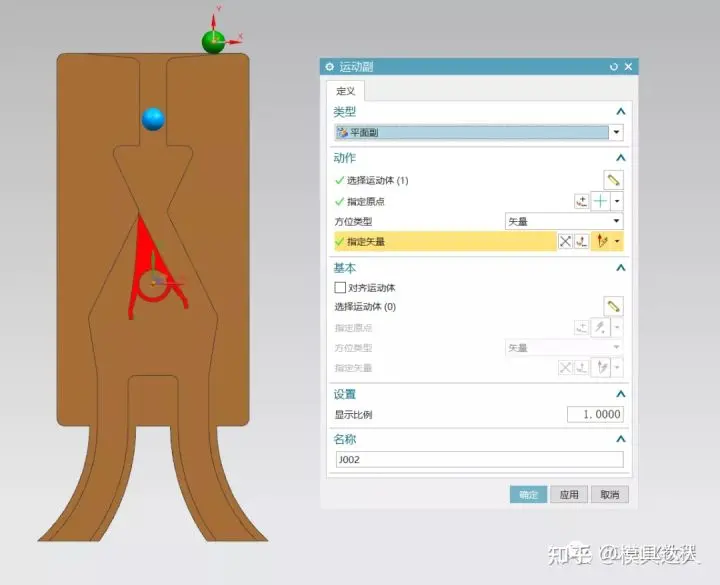

小球是在滑道内进行下落，所以做两个平面副即可

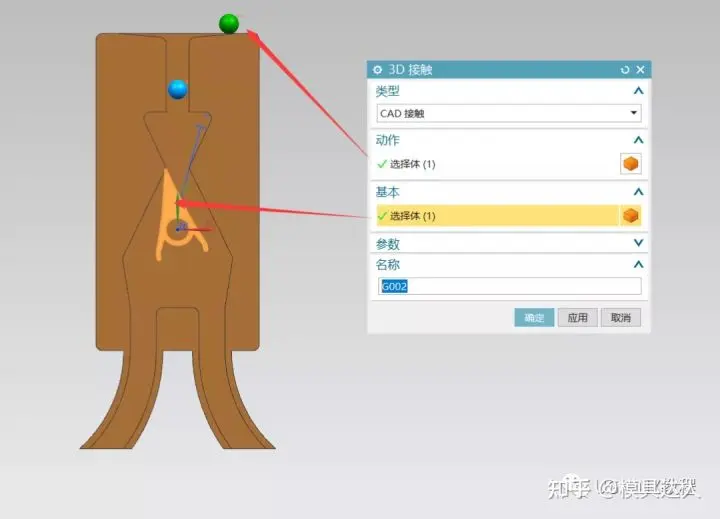

3.因为小球与滑到以及挡板会发生碰撞，所以添加3D接触。

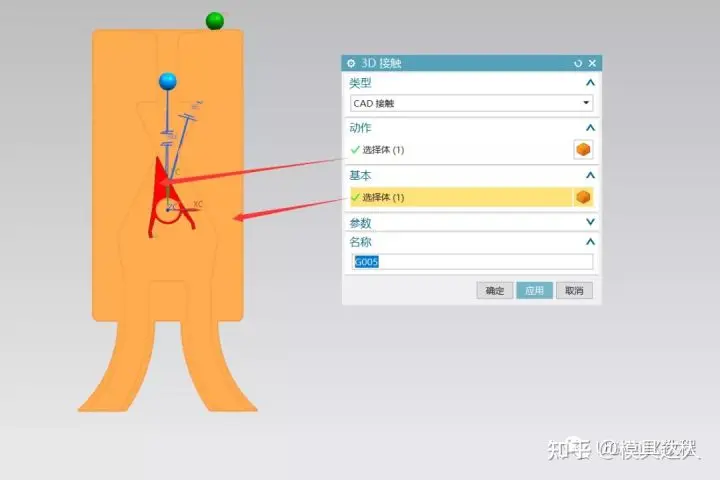

两个球同样的设置后，给挡板与滑道也加上3D接触

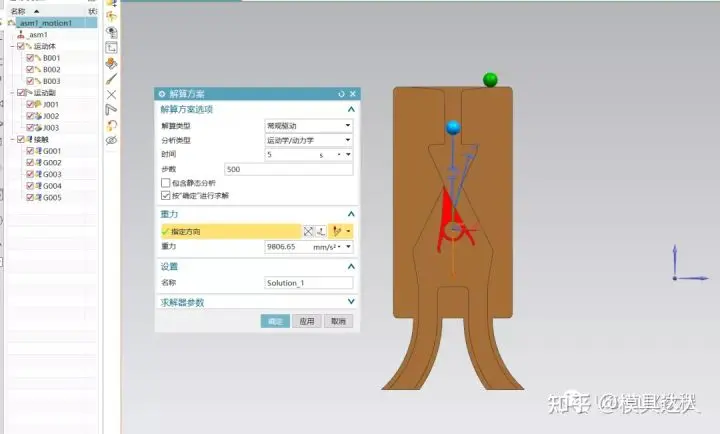

4.因为小球是自由落体运动，所以驱动就是重力了，直接新建结算方案，设定重力的方向

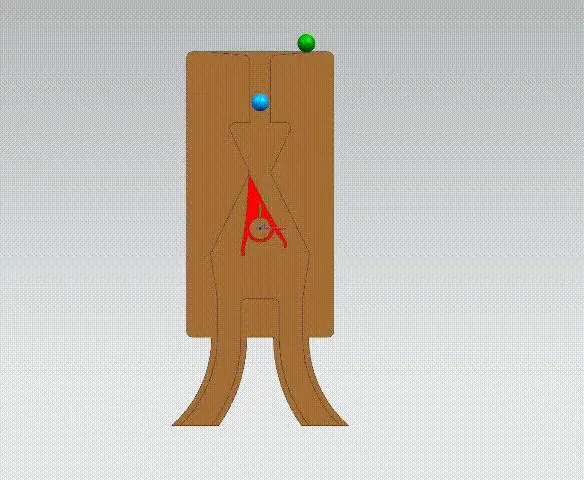

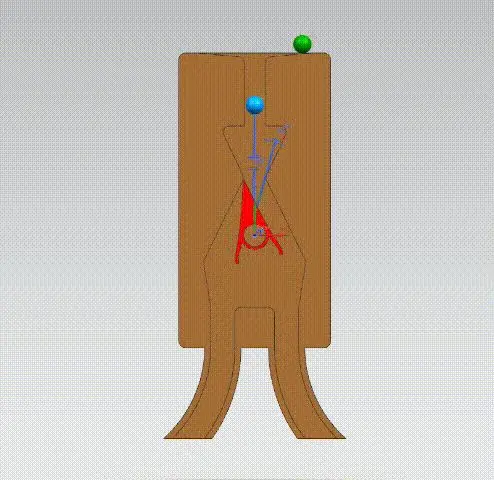

5.求解后就就能播放动画了。通过改动小球及挡板质量会有不同的效果哦，在设计产品时需注意。
