Moldex3D模流分析：探索仿真驱动的可制造性设计

仿真可制造性设计 (Simulation DFM )

仿真可制造性设计 (sDFM) 是一种辅助制造的功能。它为产品设计提供相关的模具分析结果，使设计者可以减少手动验证每个模拟结果状态的时间。sDFM 的过程分为三个阶段： sDFM Setting、sDFM Viewer 和 sDFM Report。

•sDFM Setting 允许使用者自定义验证标准格式。验证标准包括验证项目、相关设计标准和制造中的关键因素。用户可以设定标准以从提供的信息中查看分析项目。

•sDFM Viewer 允许用户查看每个分析项目的验证状态。用户可以右键单击 SYNC UI 树状菜单上的 项目管理器(Project Manager) 来操作sDFM Viewer，它使用自定义的验证标准显示自定义选择的分析项目列表和验证状态。

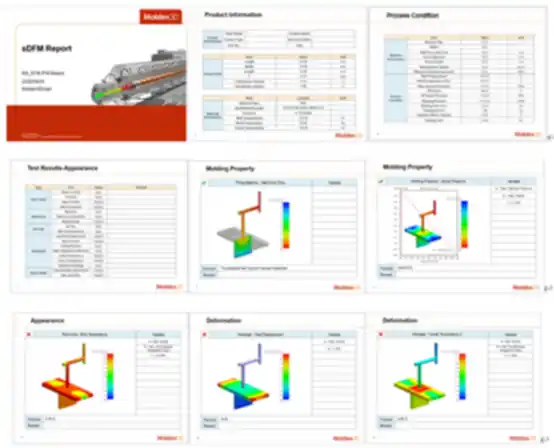

•sDFM Report 功能在 PowerPoint 中提供完整的标准内容和分析项目结果。用户可以透过报告中的信息查看整个设计过程。

1. sDFM设定 (Simulation DFM Setting)

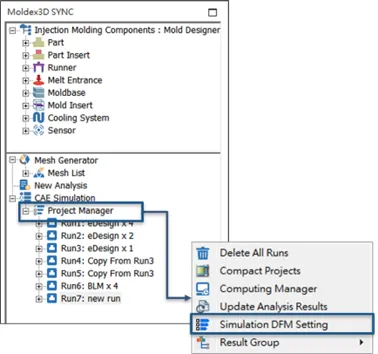

•右键单击 项目管理员(Project Manager) 并在目录中选择 Simulation DFM Setting。

Moldex3D模流分析之仿真可制造性设计的图1

•选择 Simulation DFM Setting 设定后，开启 Simulation DFM Setting 模板列，可操作新增/编辑/删除及汇入/汇出检验模板。

Moldex3D模流分析之仿真可制造性设计的图2

•用户可以在 Simulation DFM Setting 中选择验证项目。在每个子项目下，必须的分析项目（带有注释必须）不能取消勾选。例如：流动波前时间(Melt Front Time)是流动平衡(Filling Balance)子项中的必填项。

Moldex3D模流分析之仿真可制造性设计的图3

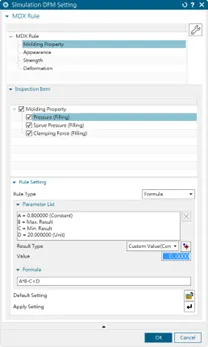

•单击分析项目，在 规则设定(Rule Setting) 栏将显示当前的验证标准，包括公式和相关参数。

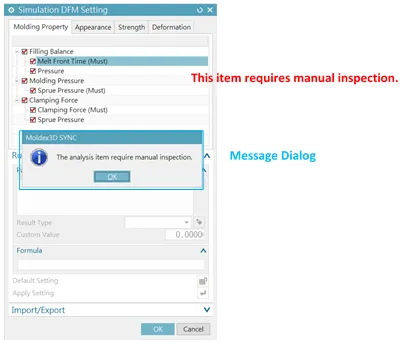

•若分析项目需要手动检查，将会弹出提示讯息并锁定规则设定的字段。

Moldex3D模流分析之仿真可制造性设计的图4

•单击下拉式选单并选择结果类型。若结果类型是自定义值(Custom Value)，使用者可以在这种类型模式下设定值。

Moldex3D模流分析之仿真可制造性设计的图5

•使用者可以透过单击 新增(Add) 将参数新增到公式中。

Moldex3D模流分析之仿真可制造性设计的图6

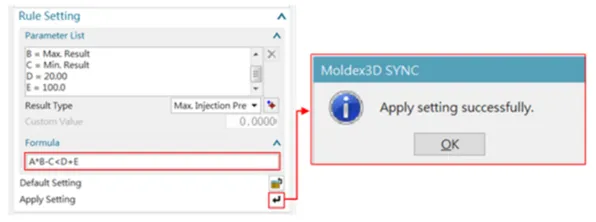

•修改公式后，单击 应用设定(Apply Setting) 检查公式格式。将会弹出提示讯息以显示检查结果。

Moldex3D模流分析之仿真可制造性设计的图7

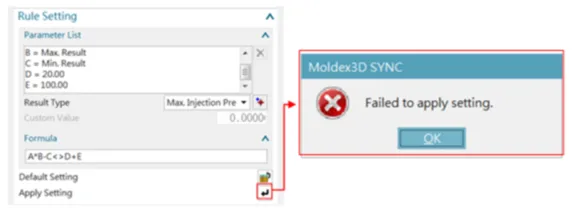

•应用设定失败时，讯息对话框将显示错误讯息。例如：公式格式错误 (A*B-C<>D+E)。

Moldex3D模流分析之仿真可制造性设计的图8

•sDFM Setting 还提供重置默认的功能。使用者可以透过单击 预设设定(Default Setting) 来重置参数设定。

Moldex3D模流分析之仿真可制造性设计的图9

•单击 确定(OK) 完成sDFM设定(sDFM Setting)。配置文件将会输出到SYNC安装路径，用户配置文件路径：%appdata%\CoreTechSystem\Moldex3D 2023\SYNC_NX\IFMSetting.ifms。 Bin活页夹下的配置文件：SYNC安装路径\Bin\IFMSetting_Default.ifms（禁止输出）为预设配置文件。若使用者单击 取消(Cancel)，配置文件将保持不变。

•另外，sDFM 配置文件是可以分享的。用户可以指定路径汇入或输出 sDFM 配置文件。

2. sDFM检视 (Simulation DFM Viewer)

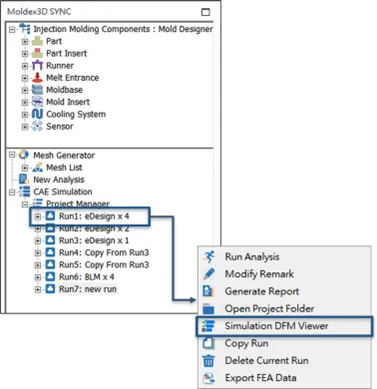

•右键单击各个 组别( Run) 并在目录中选择 Simulation DFM Viewer 。

Moldex3D模流分析之仿真可制造性设计的图10

•单击分析项目，显示仿真结果。

Moldex3D模流分析之仿真可制造性设计的图11

•使用者可以透过右键单击状态图标来调整验证状态。此外，使用者还可以在备注栏中新增评论。调整验证状态后，分析项目的颜色将会改变。

Moldex3D模流分析之仿真可制造性设计的图12

•sDFM Viewer 中的验证状态分为五种状态（Passed、Failed、Mediocre、Follow up 和 No result），图标如下：

Moldex3D模流分析之仿真可制造性设计的图13

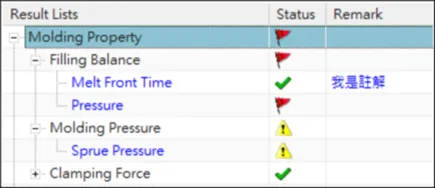

•子项目的状态结合了分析项目的所有验证状态，主项目状态结合了所有子项目的验证状态（主项目和子项目的状态不能被调整），例如：由于压力(“Pressure)的状态显示为未确认(Unconfirmed)，因此流动平衡(Filling Balance)的状态也显示为未确认((Unconfirmed))。主项目的状态综合了所有子项目的验证状态，并显示出最高优先级的状态（状态优先级：失败(Failed) > 未确认(Unconfirmed) > 无结果(No result) > 可接受(Acceptable) > 失败(Failed)）。

Moldex3D模流分析之仿真可制造性设计的图14

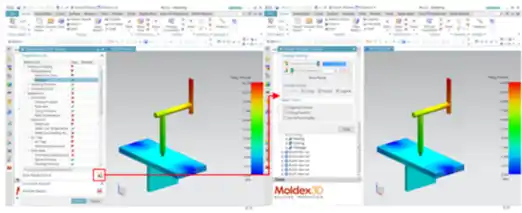

•为了进一步查看分析结果，使用者可透过单击 结果显示控制(Result Display Control) 来操作其目录。

Moldex3D模流分析之仿真可制造性设计的图15

•调整验证状态后，使用者可以单击 确定(OK) 储存当前设定。在使用者下次操作 sDFM Viewer 验证状态时，将维持相同设定。配置文件储存在项目活页夹中，路径：\Report\RunID\NX_SYM.ifmi。若配置文件不存在，sDFM Viewer 将重新计算状态。此外，若透过 sDFM Setting 修改了验证标准，每个组别的.ifmi档将被自动地被删除，sDFM Viewer 将重新计算状态。

3. sDFM报告 (Simulation DFM Report)

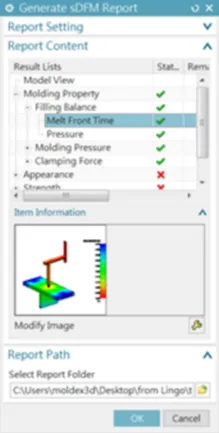

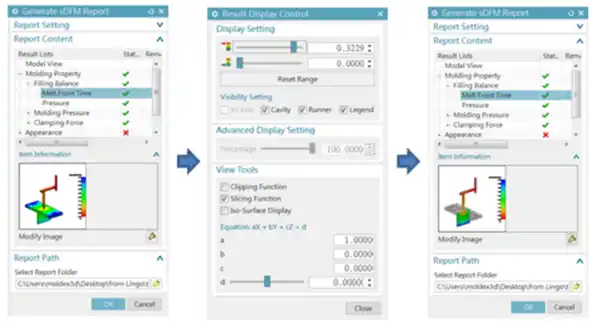

•单击 生成报告(Generate Report)，sDFM Viewer 将开始截取仿真结果的屏幕截图。截图程序完成后，将会弹出 sDFM Report目录。

注：单击生成报告(Generate Report) 之前，用户应该确认塑件模型的位置适合截图。

Moldex3D模流分析之仿真可制造性设计的图16
