运动仿真是UG CAE(ComputerAidedEngineering)模块中的主要部分,它能对任何二维或三维机构进行复杂的运动学分析、动力分析和设计仿真。通过UG Modeling的功能建立一个三维实体模型,利用UG Motion的功能给三维模型的各个部件赋予一定的运动学特性,再在各个部位设立一定的连接关系,即可建立一个运动仿真模型。
运动仿真需要引入主模型,进入运动仿真模块和进入加工、制图模块一样,需要先打开主模型后才能执行,进入运动仿真的步骤如下所示:

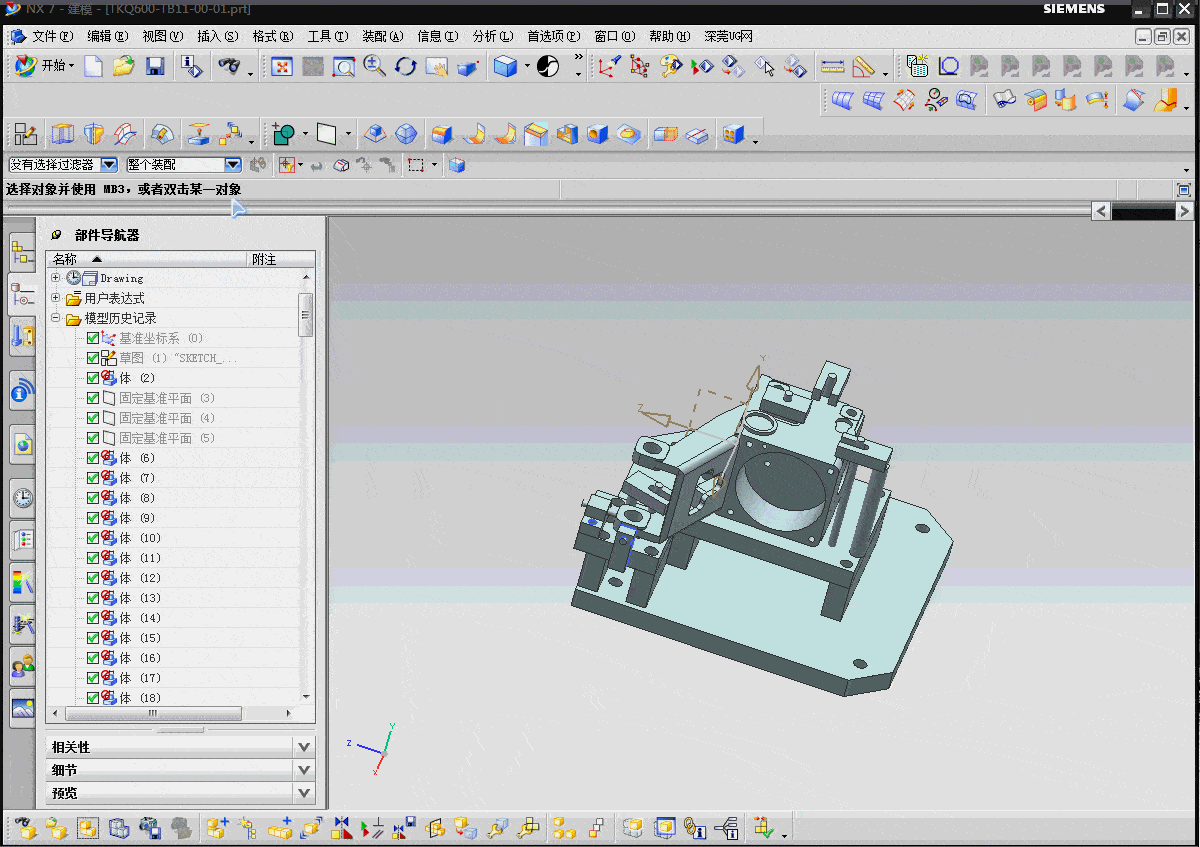

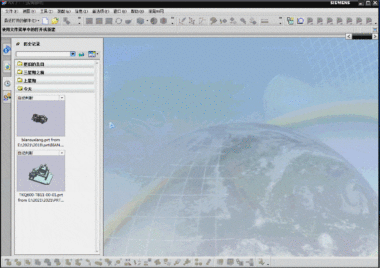

1.打开主模型文件,可以是装配文件:
2.在“标准”工具栏中点击“开始”-“运动仿真”命令,进入运动仿真界面:
3.单击资源导航器中的“运动导航器”,然后可以看到打开文件的名称,然后右键,选择新建仿真,如下所示:

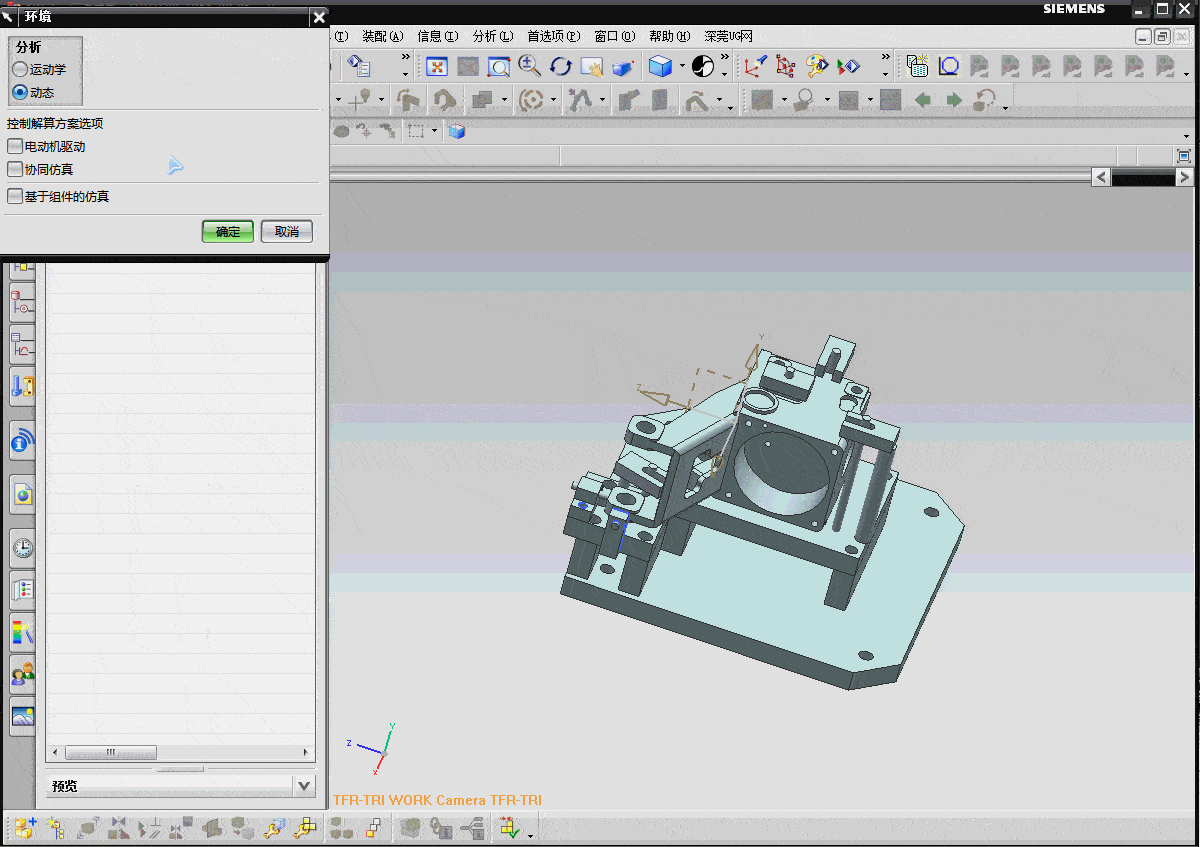

4.新建仿真后,出现“环境”对话框,设置环境参数后,单击“确定”按钮,进入运动仿真环境:
