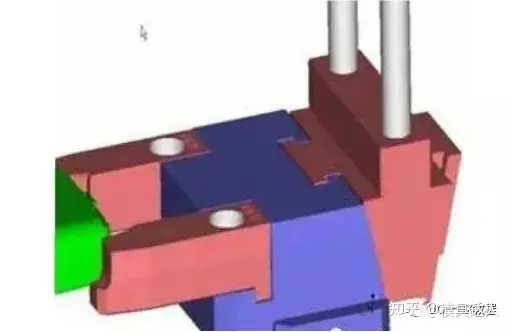

1、模具行位简
在塑胶模具里，材料塑性不好的产品侧壁凹凸形状较大有倒扣时，则要采用行位抽芯机构；对于成型那些深型腔并且侧壁不允许为脱模斜度，侧壁还要求高亮度的制品，其模具结构也要采用侧面行位抽芯机构。那么行位机构是如何运行？下面来给大家解析模具行位机构驱动。

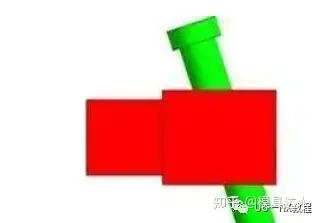

2、斜导柱运动的力学简析

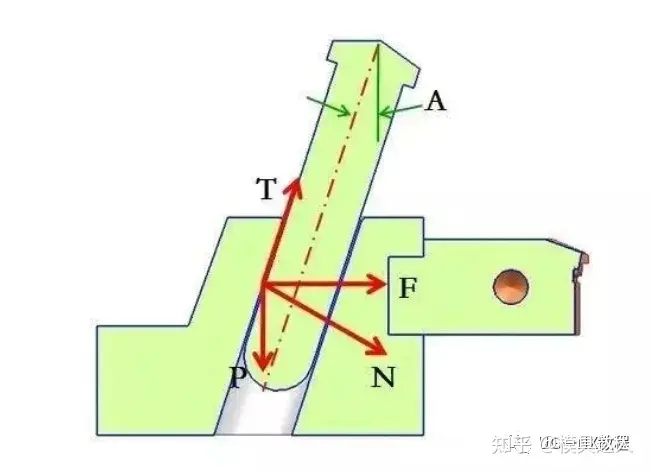

斜导柱运动的力学简析：斜导柱是安装固定在A板上的，驱动力是通过AB板打开开模的力驱动，前模行位的驱动力面板与A板打开，弯销是锁在面板上，一般情况下有前模行位的就用细水口模胚：
N-斜导柱所受弯曲力.F-抽芯力A-斜导柱倾斜角度，10 ～ 25 °% D# q5 R% G% n; H6 ~P-分向开模力摩擦力，与钢材摩擦系数相关的定值
3、关于可运用于不同角度行位的单一驱动方式的联想
1）行位驱动机构的典型样式

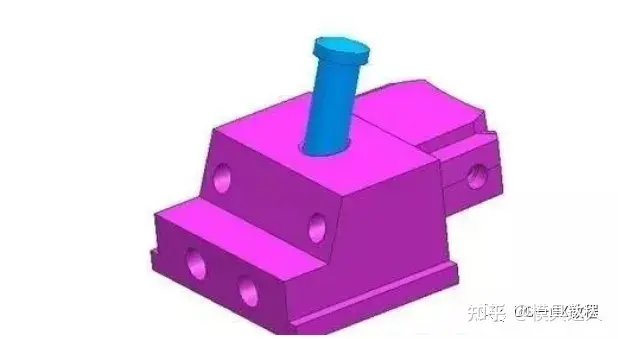

A. 斜导柱
B. T块与T槽
C. 弯销

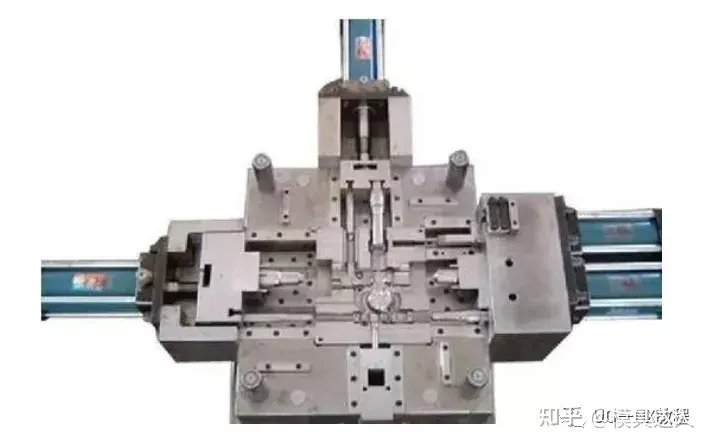

D. 油缸

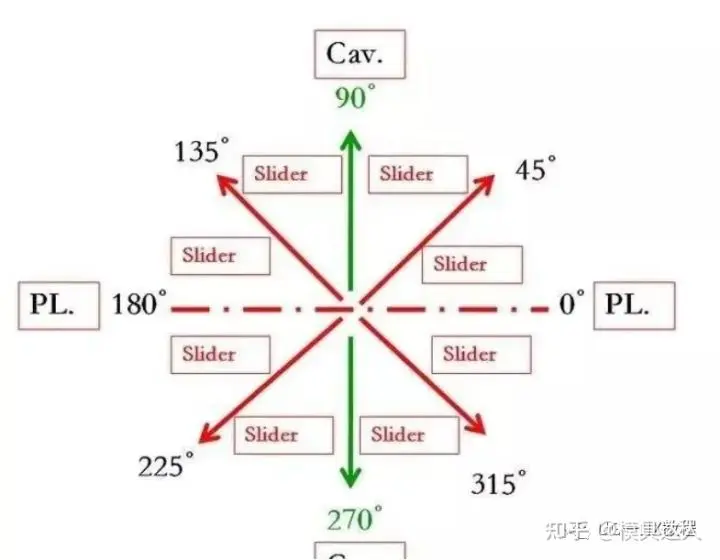

2）行位在模具结构中的比例

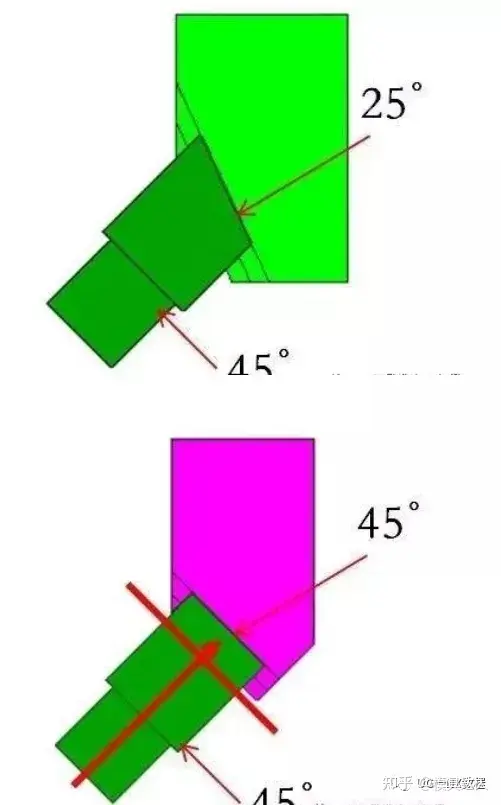

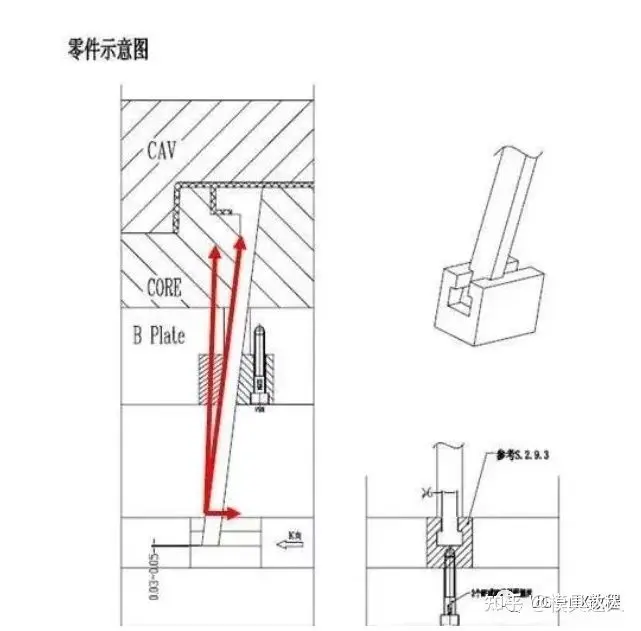

3）双导向：斜顶的经验借鉴

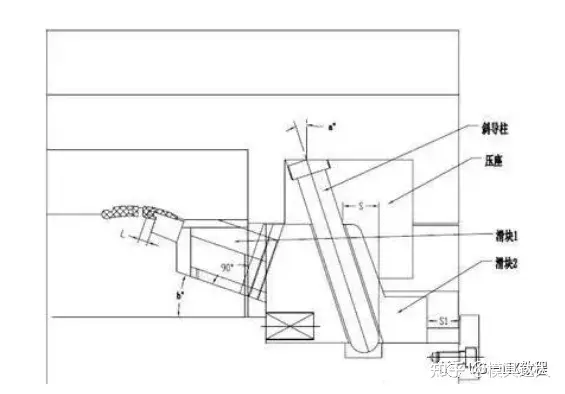

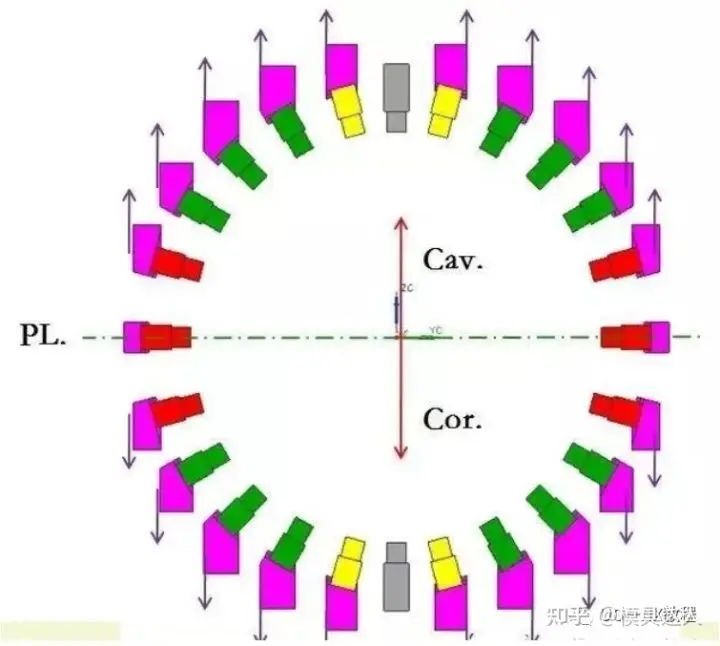

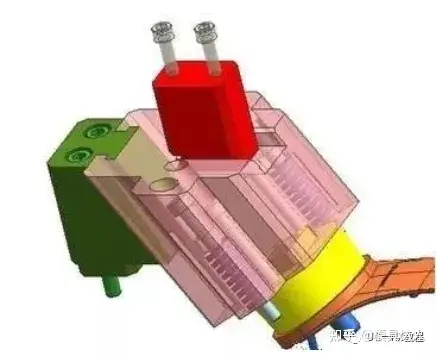

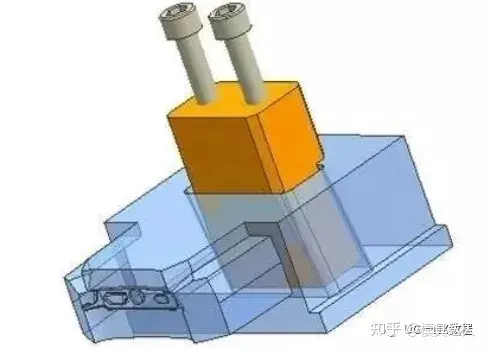

4）双节行位：关于可应用于不同角度行位的驱动方式的设想
驱动方向：开模方向
驱动方向：PL的水平方向
4、各种常用驱动方式的兼容
1）行位的动作控制
2）双节行位设想的缺陷
如斜顶一般，两节行位不可脱，否则无法复位！复位的条件有两个：
（1）复位角度
（2）结构间隙

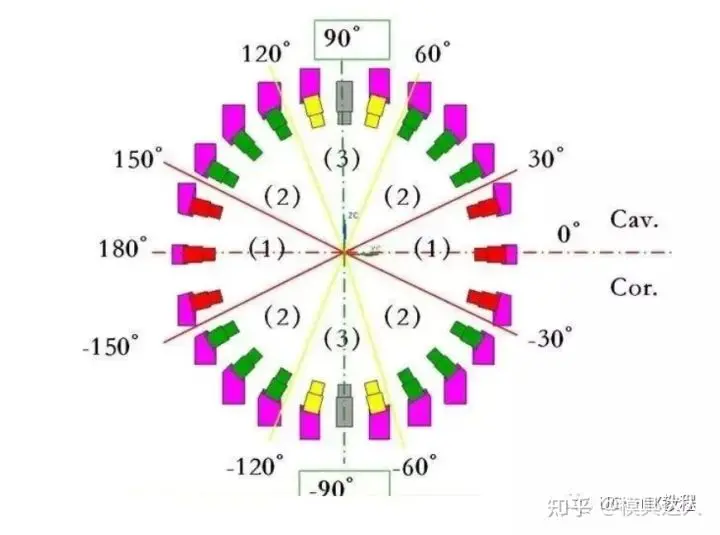

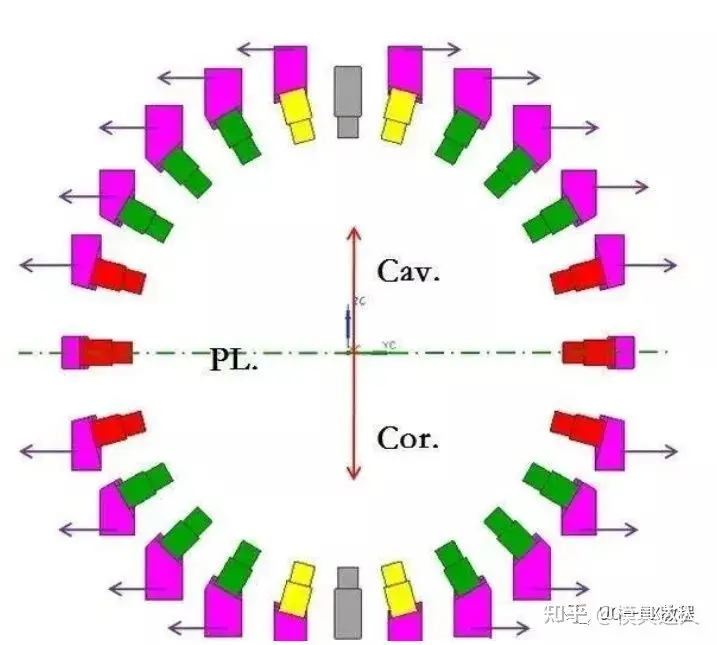

3）各个出模角度常用的驱动方式
第（1）区域：多是由A/B板控制，建议采用斜导柱的方式；如果由弹板控制，建议采用30 °以内的（T块+T槽）方式控制
第（2）区域：如果由面板（+流道板控制），建议采用30 °以内的（T块+T槽）方式控制；如果由弹板控制，可考虑双节行位
第（3）区域：如果由面板（+流道板控制），建议采用（拉勾+弹弓）的方式控制；如果由弹板控制，可考虑双节行位（可用简化形式）
