Moldex3D模流分析优化：NX Mold Wizard流道网格生成

CAD软件NX中的Mold Wizard (MW-Runners)提供使用者便利的工具，可依据需求建置完整的流道模型；而Moldex3D SYNC在NX平台的整合性功能，可接续进行此模型的网格建置。虽然可自动又快速地生成质量良好的网格，但使用者有时会需要更进阶的网格结构，来仿真流道中复杂性高的流动热传行为。

Moldex3D SYNC中提供将Mold Wizard建构的流道生成结构化网格的功能。将Mold Wizard建构的流道指定流道属性后，网格生成对话框中提供选项，供用户启用流道结构化网格的生成。

操作流程

限制条件：

• 本功能只适用于BLM网格类型。
• 流道实体需为MW-Runner特征所建立&布尔合集特征所组成，且所有特征参数需保留并可读回。
• 流道特征为圆截面时可支持一特征、包含多个体(建构特征设定时，设定多条引导线)；其他截面只支持单一特征、单一个体(建构单特征设定时，设定单一引导线)。
• 在网格生成阶段进行数据辨识转换后，于网格衔接的限制，网格产生可能会失败。使用者可透过关闭Structure Meshing for Runner、改使用BLM方式生成流道网格。

步骤 1 :

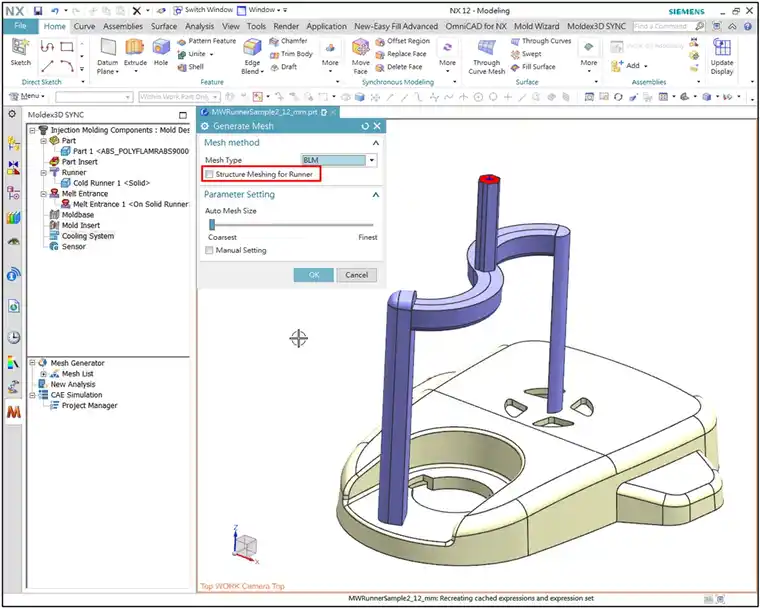

Moldex3D SYNC中，可设定实体流道属性；且该实体流道能进行辨识时，于Generate Mesh对话框中，Mesh Type选到BLM模式会出现Structure Meshing for Runner 项目。

注：网格类型为eDesign 或是流道辨识功能不可用时，对话框就没有Structure Meshing for Runner项目。

步骤 2 :

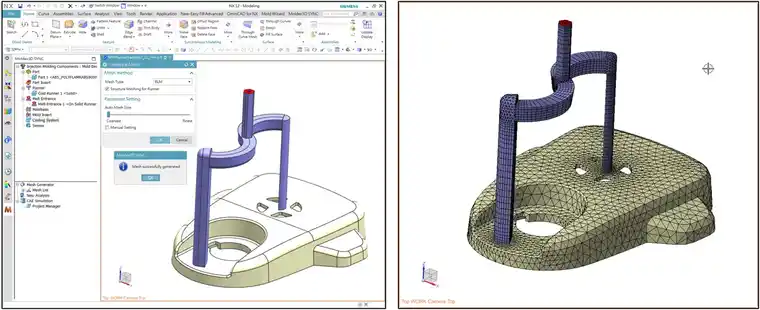

勾选Structure Meshing for Runner并进行网格生成，生成网格将自动于背景进行转换为线流道及结构化网格生成。

若网格产生失败，或是想以BLM方式进行实体流道的网格生成，则取消勾选 Structure Meshing for Runner 并再次生成网格，软件就会以Auto Mesh Size拉杆对应的网格尺寸进行网格生成。
