Moldex3D SYNC与西门子NX携手:流道结构化网格生成新纪元


Moldex3D SYNC针对西门子NX 建构流道进行结构化网格生成整合功能的图1

CAD软件NX中的Mold Wizard (MW-Runners)提供使用者便利的工具,可依据需求建置完整的流道模型;而Moldex3D SYNC在NX平台的整合性功能,可接续进行此模型的网格建置。虽然可自动又快速地生成质量良好的网格,但使用者有时会需要更进阶的网格结构,来仿真流道中复杂性高的流动热传行为。

Moldex3D SYNC中提供将Mold Wizard建构的流道生成结构化网格的功能。将Mold Wizard建构的流道指定流道属性后,网格生成对话框中提供选项,供用户启用流道结构化网格的生成。



操作流程

限制条件:

• 本功能只适用于BLM网格类型。

• 流道实体需为MW-Runner特征所建立&布尔合集特征所组成,且所有特征参数需保留并可读回。

• 流道特征为圆截面时可支持一特征、包含多个体(建构特征设定时,设定多条引导线);其他截面只支持单一特征、单一个体(建构单特征设定时,设定单一引导线)。

• 在网格生成阶段进行数据辨识转换后,于网格衔接的限制,网格产生可能会失败。使用者可透过关闭Structure Meshing for Runner、改使用BLM方式生成流道网格。


步骤 1 :

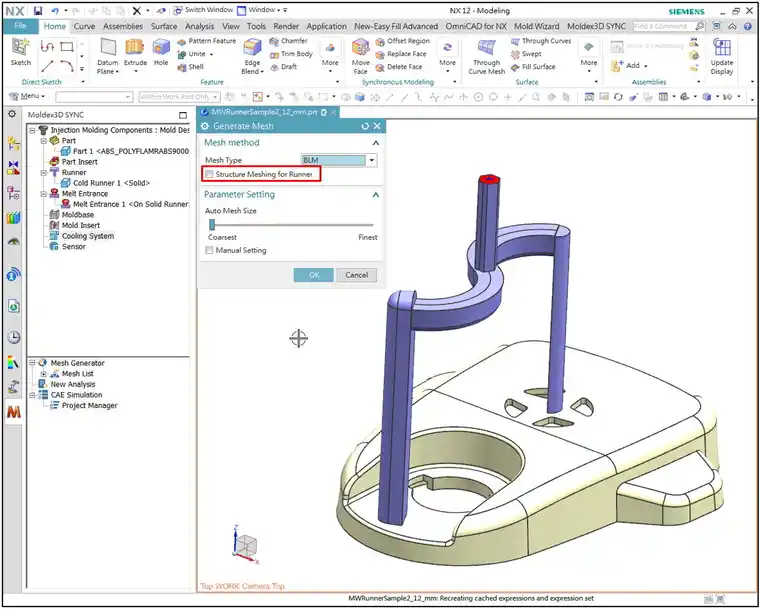

Moldex3D SYNC中,可设定实体流道属性;且该实体流道能进行辨识时,于Generate Mesh对话框中,Mesh Type选到BLM模式会出现Structure Meshing for Runner 项目。

Moldex3D SYNC针对西门子NX 建构流道进行结构化网格生成整合功能的图2

注:网格类型为eDesign 或是流道辨识功能不可用时,对话框就没有Structure Meshing for Runner项目。



步骤 2 :

勾选Structure Meshing for Runner并进行网格生成,生成网格将自动于背景进行转换为线流道及结构化网格生成。



若网格产生失败,或是想以BLM方式进行实体流道的网格生成,则取消勾选 Structure Meshing for Runner 并再次生成网格,软件就会以Auto Mesh Size拉杆对应的网格尺寸进行网格生成。
