UG/NX模具设计：三次顶出结构，深度解析

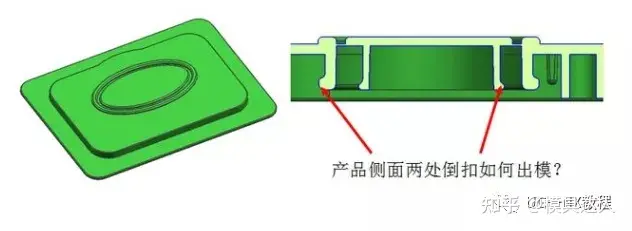

在模具设计中，我们会遇到很多消费类电子产品，日常生活用品，这些产品因为装配功能的需要，产品中间经常会设计成圆柱形，侧面又有倒扣，适合做强脱结构，今天给大家分享一种三次顶出的结构，希望能给大家一点启发：

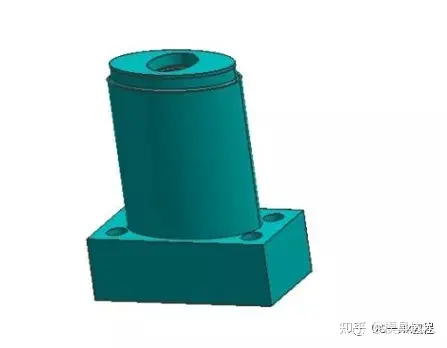

1 由于产品是软胶，可以采用强脱结构，先抽里面的小型芯，如下图所示：

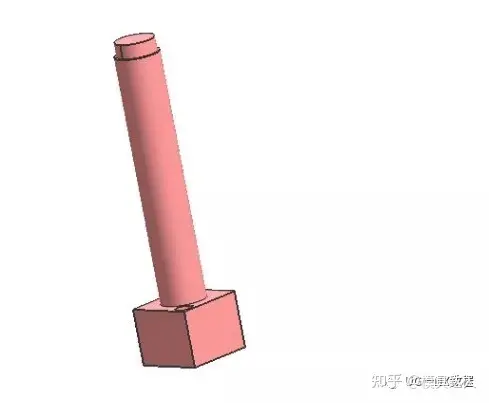

2 抽完小型芯以后，产品里面就没有包紧力，再抽里面的大型芯此时，产品里面也没有包紧力，完成第二次抽芯如下图所示：

3 最后用顶针将产品顶出模外，如下图所示:

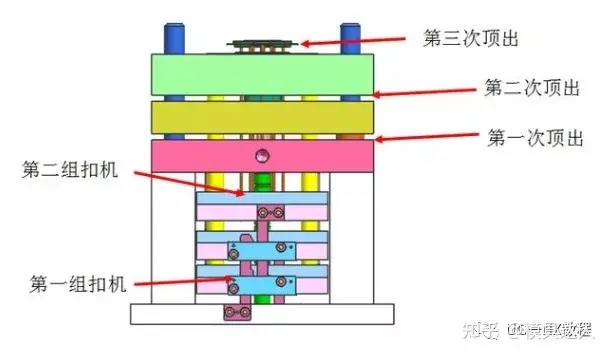

4 此结构动作原理，在两组扣机的作用下，六块顶针板一起往上顶出，完成第一次顶出，顶针板继续往上顶出，第一组顶针板脱扣，不在运动，完成第二次顶出，最后顶针顶出产品，如下图所示：
