UG/NX模具设计：斜行位结构解析，提升你的知识储备

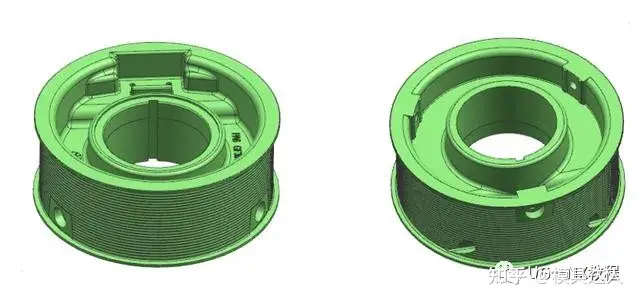

在很多消费类电子产品中，为了满足产品功能与装配的需要，产品内部经常设计成圆柱形通孔。产品侧壁经常也会设计一些侧向通孔，因此，模具设计就变得很复杂，大家设计就不会那么得心应手，今天就给大家分享一种行位上出斜行位的结构，希望给大家有所启发。

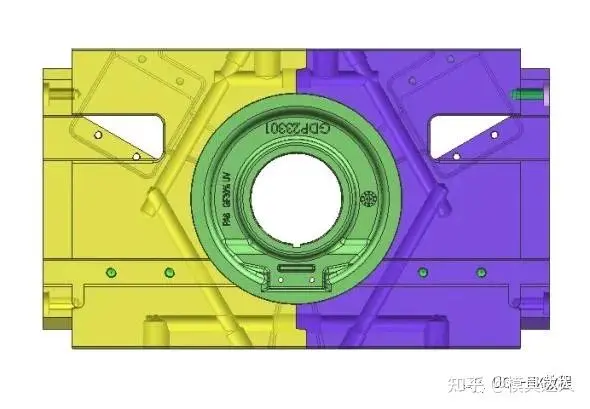

一，产品两边胶位采用两个大哈夫行位对包，为了防止行位合模错位，在设计哈夫行位时要注意：行位需要做虎口定位，虎口的插穿角度一般设计成3-5度，由于行位上成型胶位多，为了保证产品的冷却效果，在行位上设计冷却运水，如下图所示：

二，为了方便加工，前模镶件单独镶出来。由于本套模具前模仁所用材料是NAK80，镶件所用材料跟前模仁一样。由于镶件的直径达到55mm，中间设计有唧嘴孔，为了方便冷却，镶件上面设计冷却运水，在注塑过程中，由于注塑压力过大，镶件上面要设计管位，如下图所示：

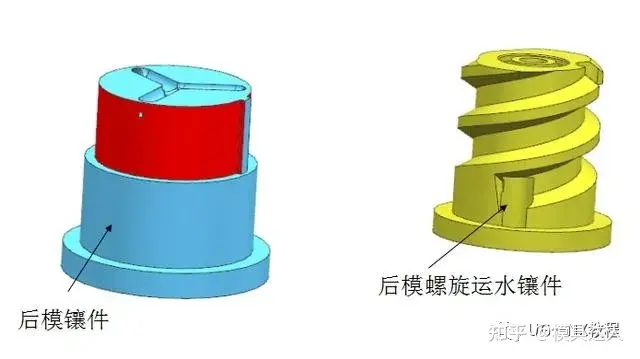

三，后模仁所用材料是718H，因此镶件跟后模仁材料要一样，产品的进胶方式有很多种，比如直接进胶，达底进胶，点进胶等，由于产品中间有一个很大的碰穿孔，进胶直接进到产品的侧壁，并用潜水进胶，为了让镶件得到充分冷却，在镶件上面设计冷却运水，运水的方式有很多种，有直通式，水井，喷泉运水，这里我们采用冷却效果最好的螺旋运水，如下图所示：

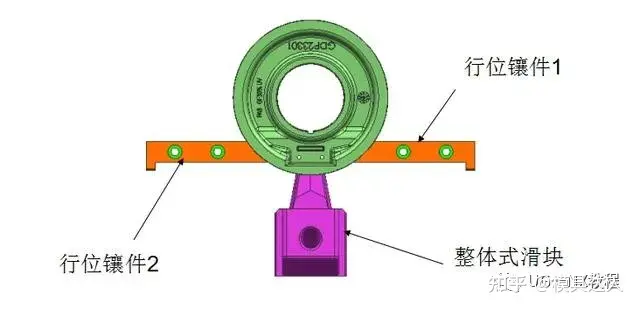

四， 产品沿开模方向有三个异形孔，其中有两个异形孔设计成两个单独的行位镶件，挂在大行位上面，行位镶件的材料可以跟后模仁相同的材料，（718H）因为行位镶件要运动，材料需要热处理，一般热处理到（48-52HRC).另外一个行位镶件与行位座做成一个整体，整体式滑块强度虽然好，但是不利于更换，由于做成整体的滑块胶位伸到了前模，在开模方向上设计成（3-5）度的插穿角度，伸到前模胶位部分也要做（3-5）度斜度。

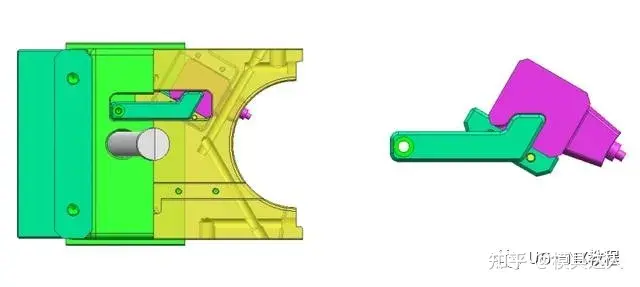

五，滑块镶件的连接方式有很多种，比如用做T型槽连接，用无头螺丝固定，压板固定，挂台固定，此处滑块镶件采用冬菇头连接，小滑块就固定在大滑块座上面，并且小滑块不能从正面往下锁，这样会跟大滑块发生干涉，因此斜滑块的压条反锁在大滑块镶件上面，当斜导柱往上运动时，大滑块就往后退，由于斜滑块的座子固定在大行位座子上面，带着斜滑块沿着斜方向运动，从而达到脱出倒扣的目的，如下图所示：

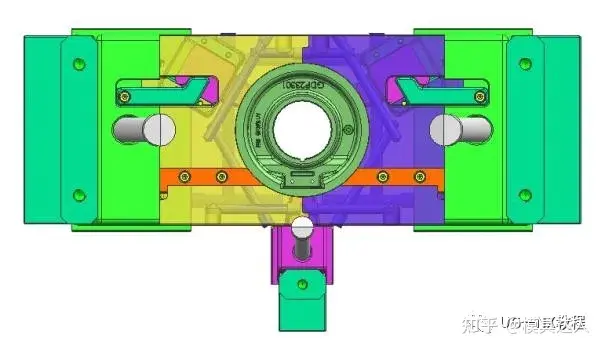

六，运动原理:当左右两个大滑块在斜导柱的拨动下向后运动，由于斜滑块固定在大滑块上面，跟着大滑块一起运动，完成斜方向的倒扣抽芯，当行位复位时，斜导柱拨动大滑块往里面一起运动，铲机锁死滑块，如下图所示：
