UG/NX建模思路：月亮湾模型，检查你的设计逻辑

像这种看着很简单的模型，很多小伙伴可能一下不知道该从哪下手去做，其实只要思路对了做这类模型都是很简单的，说到底还是要多练习去培养一个正确的思路方向，来看看吧~

建模过程：

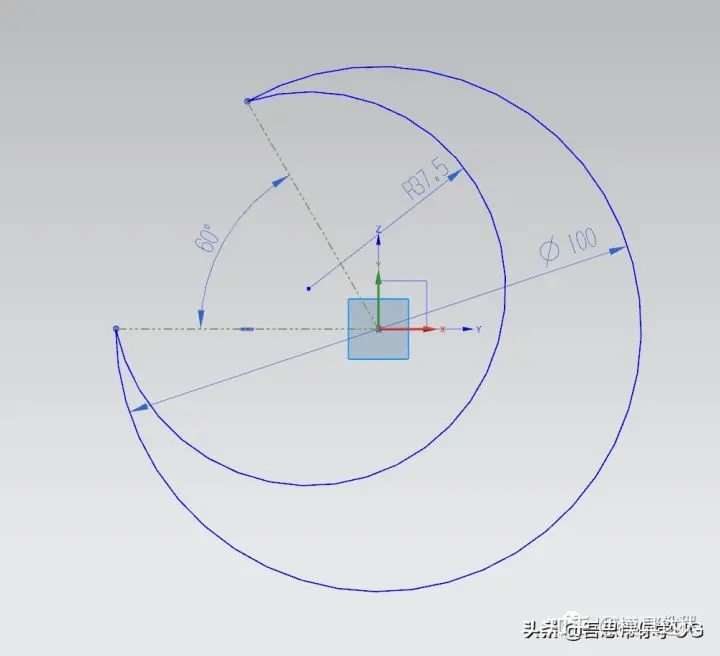

1、打开UG后我们先绘制草图，做一个直径100的圆，一个75圆，组合成一个新月的样式

【想要领取免费UG学习资料的小伙伴可以在评论区留言哦~】

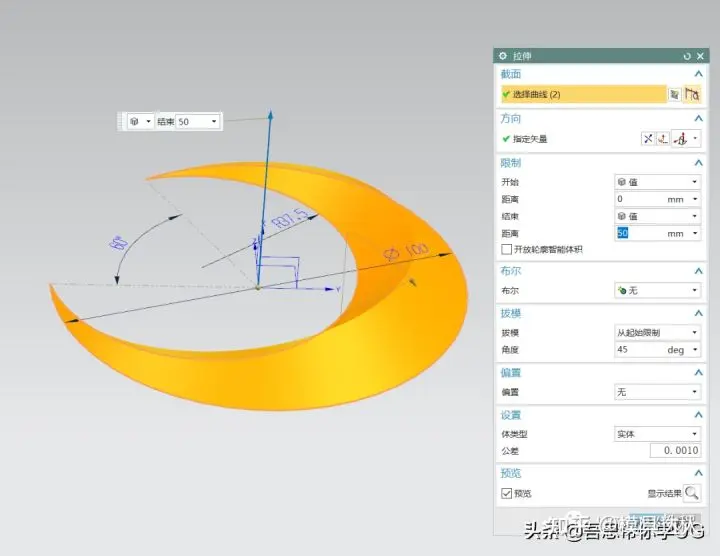

2、这里第一个方法就是直接拉伸草图，做个45度（度数自定）的拔模就行

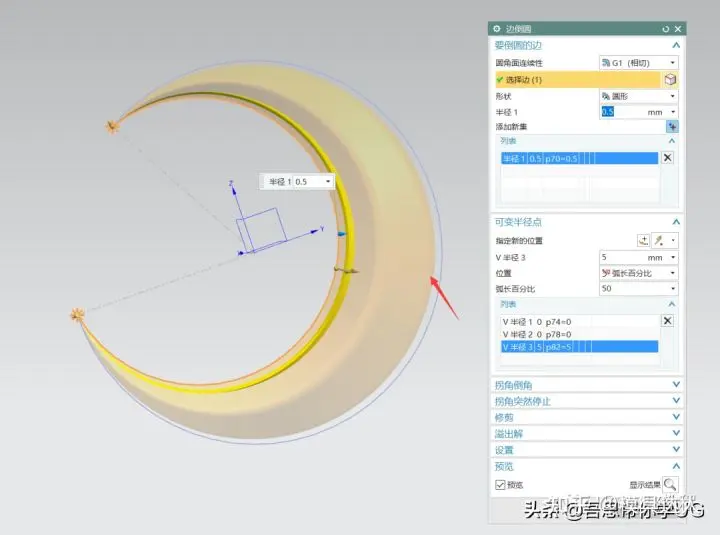

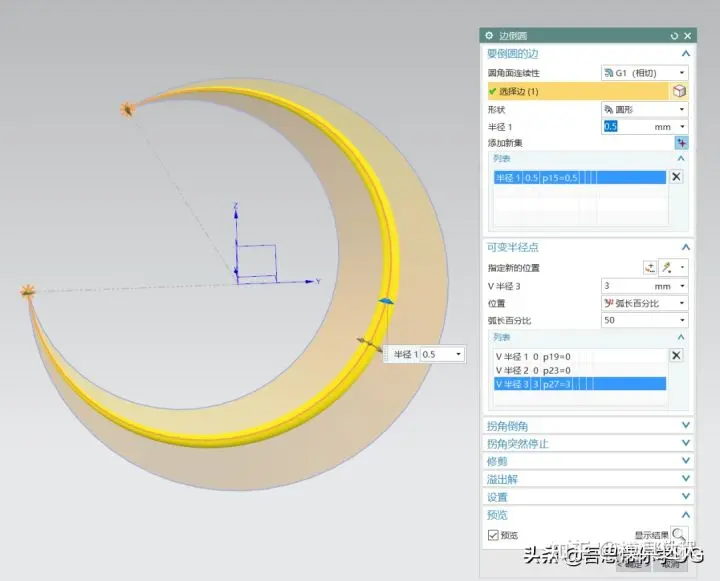

3、给锋利边的位置倒一个可变半径圆角

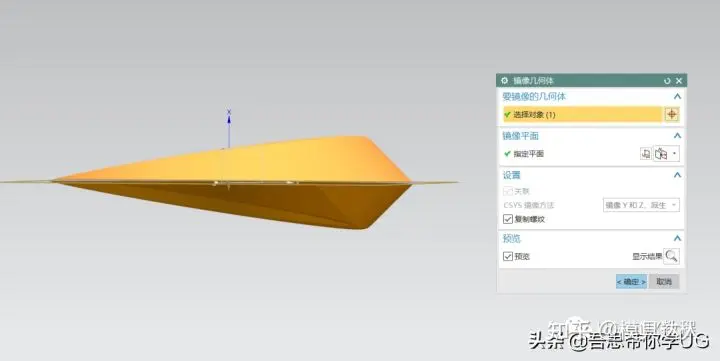

4、然后镜像下方的另一半，上下进行求和

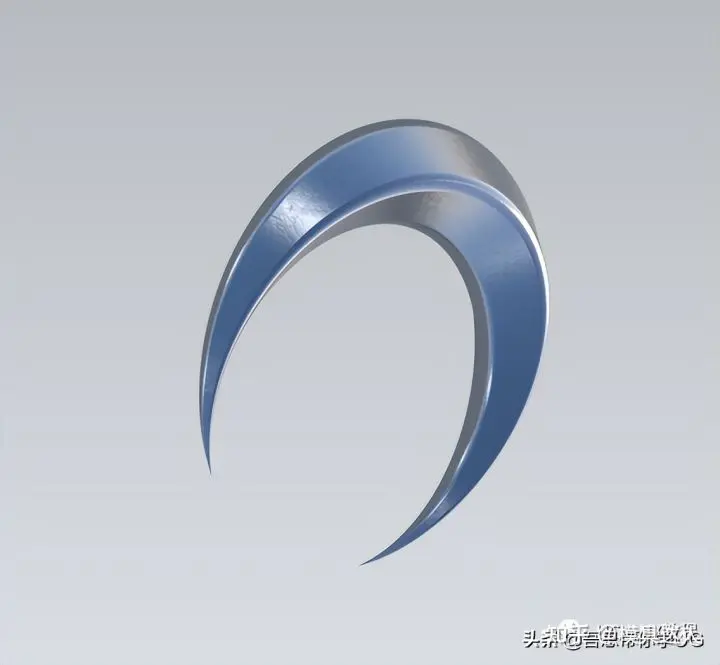

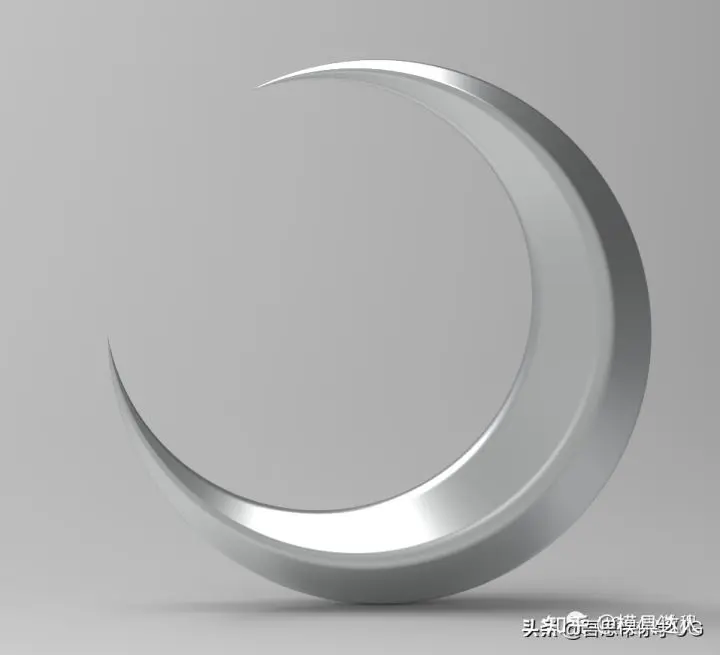

5、最后再给两侧边倒一个可变圆角就完成了，这种就是最简单的方法

那要做出有弧面的该如何操作呢？

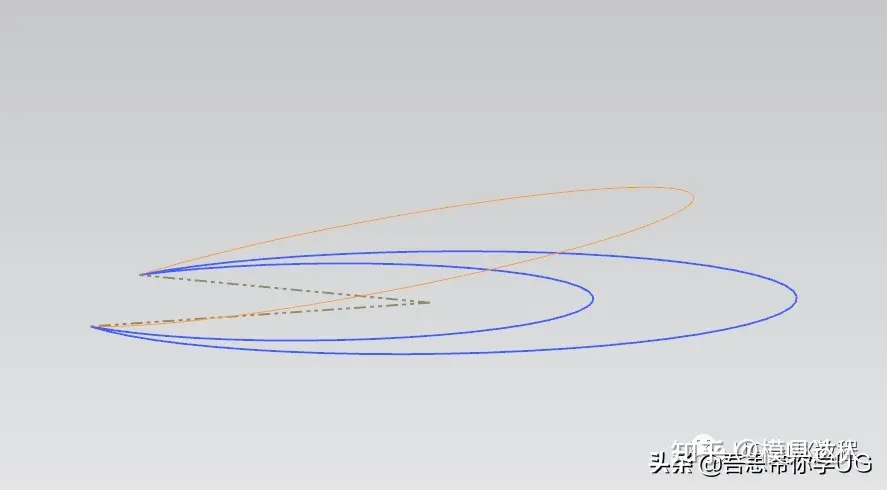

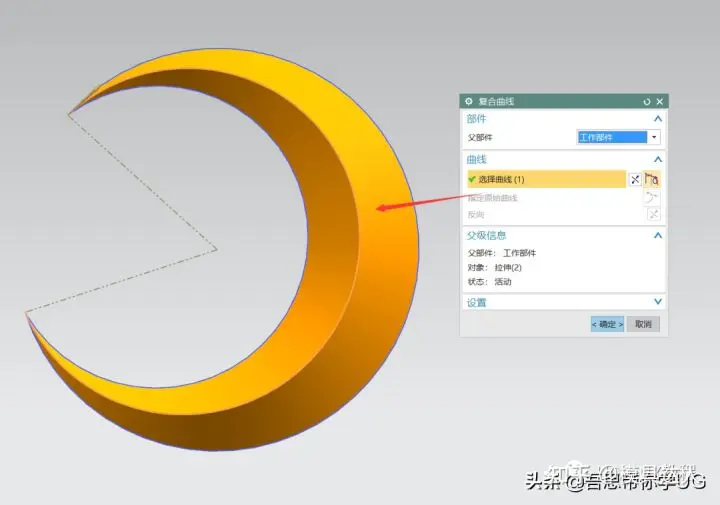

我们还是先回到拉伸这一步，提取拉伸边的线；或者单独绘制草图，然后侧面也绘制一条斜线，用组合投影命令做出来也行

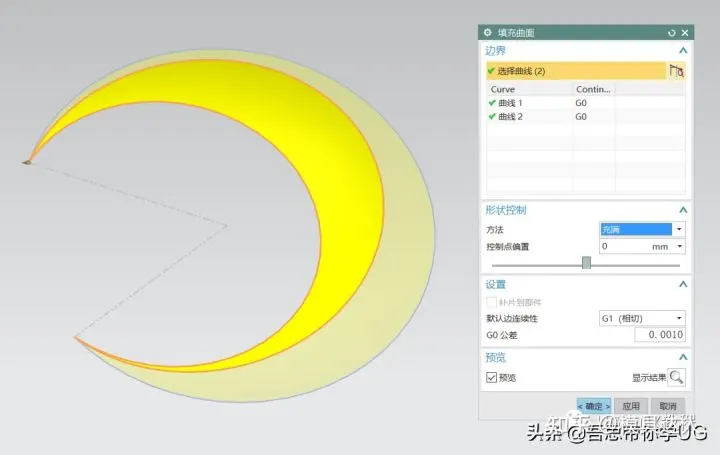

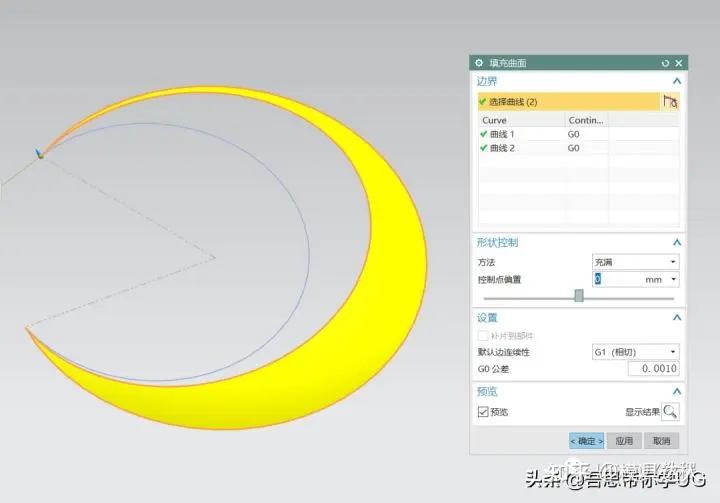

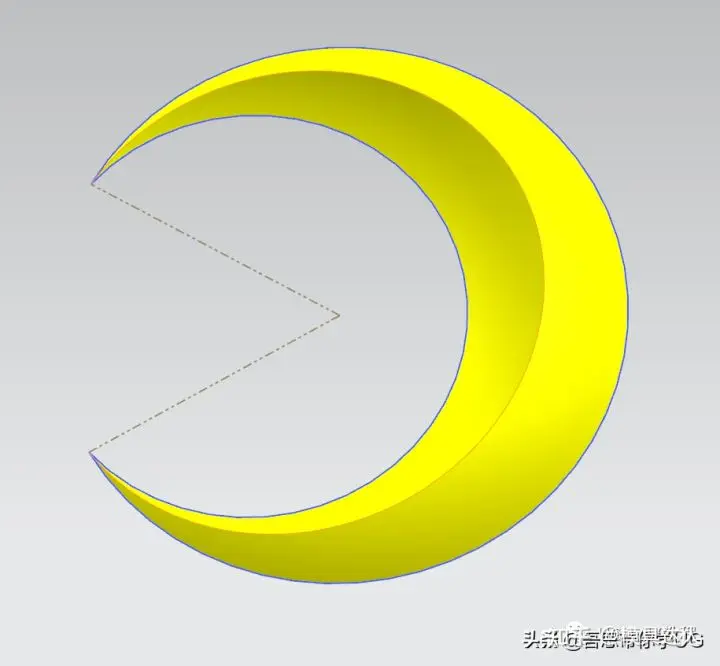

接下来就直接用填充曲面，快速完成这部分的面就好了

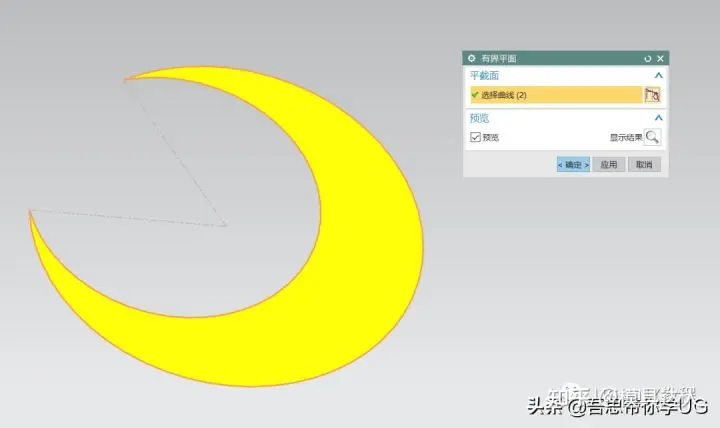

底部做一个有界平面，或者镜像一个就能缝合成实体了

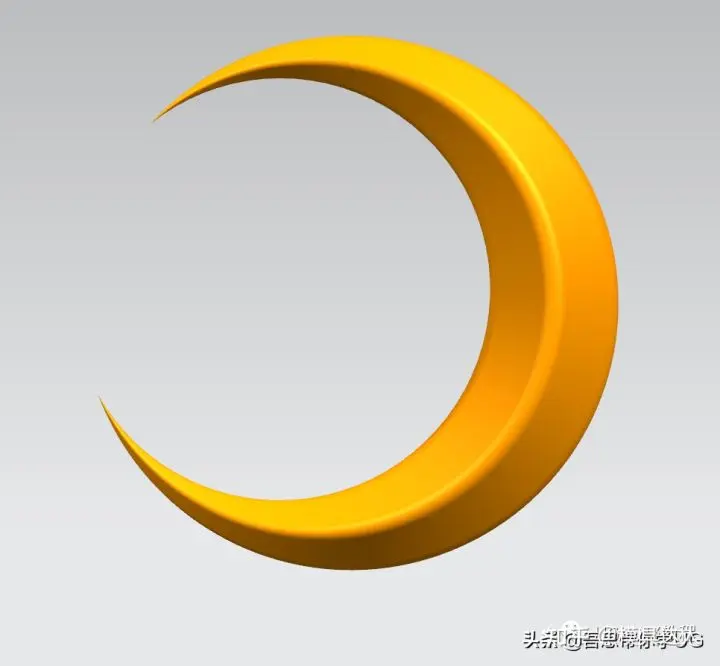

剩下的圆角就和之前差不多是一样的操作了
