UG/NX高级技巧：桨叶绘制，用表达式解锁新方法

之前有小伙伴发来了这样一张图，问这个图纸中的桨叶上的曲线如何使用表达式来绘制，其实方法并没有多么困难，如果精经常接触函数方程，或者多看看多理解一下宰门的函数表达式宝典也多少能够知晓相关的表达式，来看看具体的绘制方法吧~

建模过程：

1、首先使用旋转命令，绘制草图先旋转做出底下轴的部分

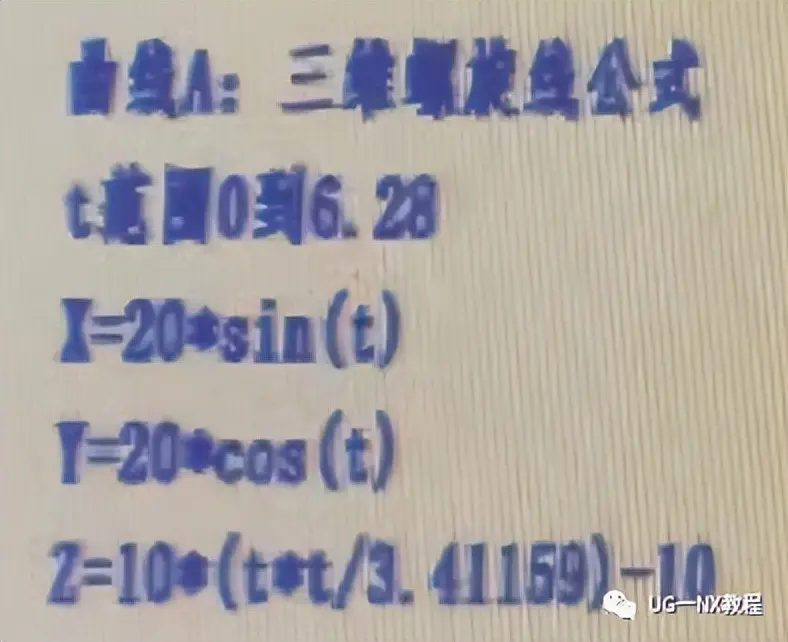

2、可以注意到图纸中石油对应的表达式函数可以直接抄作业的，按照他的公式直接输入就行啦

其中t的范围从0到6.28就是0-2π，这是正弦余弦函数的一个周期，那么X.Y的方程就是sin（360*t）,在Z的方程中，Z=t*t的样式，这就不是正余弦函数了，也就不能用360*t来表示了，直接输入他的值2πt

【注意】t*t那一栏的类型不能是长度，要改为恒定

3、然后使用规律曲线命令，类型选择根据方程，通过这个命令就能根据编写的表达式函数生成对应的曲线样式

4、按照图纸中的样式，先把曲线圆形阵列20°，然后再一起阵列180度。

5、直纹命令分别创建出两个不同的曲面，注意这里选择曲线的时候别选错了

6、拉伸选择底部轴的外轮廓线，做出一个圆柱

7、用修剪体命令修剪下圆柱的部分，这样中间的实体部分就是咱们需要的

8、最后求和，按照要求倒圆角，这个模型就完成啦！
