UG NX 12草图绘制技巧与实例

启动UG进入UG主界面后,进入其入门应用模块。此时UG界面中各个下拉菜单中的命令大多数为灰色显示,用户需要新建部件文件或打开存在的部件文件才能进行后续的工作。

草图是组成一个二维轮廓的曲线集合,在草图上创建的对象可以用来进行拉伸、旋转等操作,或在自由曲面建模中作为扫描对象和通过曲线创建曲面的截面对象。草图也是可以进行尺寸驱动的平面。草图对象由一组参数来约束,对象特征与参数是–对应的关系。在草绘图形时,应先只管图形的形状而不管它的尺寸,然后通过修改它的尺寸参数来精确定位,从而使绘制的图形达到设计者的要求。


1.草图的适用范围

   草图中提出了“约束"的概念,可以通过几何约束与尺寸约束来控制草图的图形,可以实现与特征建模模块同样的尺寸驱动,并且可以方便地实现参数化建模。建立的草图还可用实体造型工具进行拉伸、旋转等操作,生成与草图相关联的实体模型。所以在一些设计产品的过程中应根据零件的轮廓特性考虑以下几个方面的因素,选择利用草图进行设计。

   (1)用扫描的方法创建特征。

   (2)经常需要修改轮廓形状的零件。

   (3)需要参数化控制轮廓曲线,进行系列零部件的设计。

   (4)零件特征形状本身适于进行拉伸或旋转操作。

   (5)零件的一些截面曲线等有潜在的修改性或需要参数化定位。

   (6)零件的基本特征无法直接满足设计者的要求。

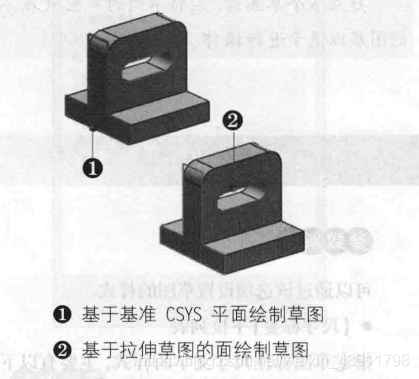

2.基于平面绘制草图

如果想要将草图特征关联到平面对象(如基准平面或面),可以创建基于平面绘制草图。

在这里插入图片描述

3.基于路径绘制草图

当用户为特征(如变化扫掠)构建输入轮廓时,可以创建基于路径绘制草图。此示例说明完全约束的基于路径绘制草图以及产生的变化 掠。
在这里插入图片描述
在这里插入图片描述
