UG12软件使用配置与优化策略

软件配置与答疑

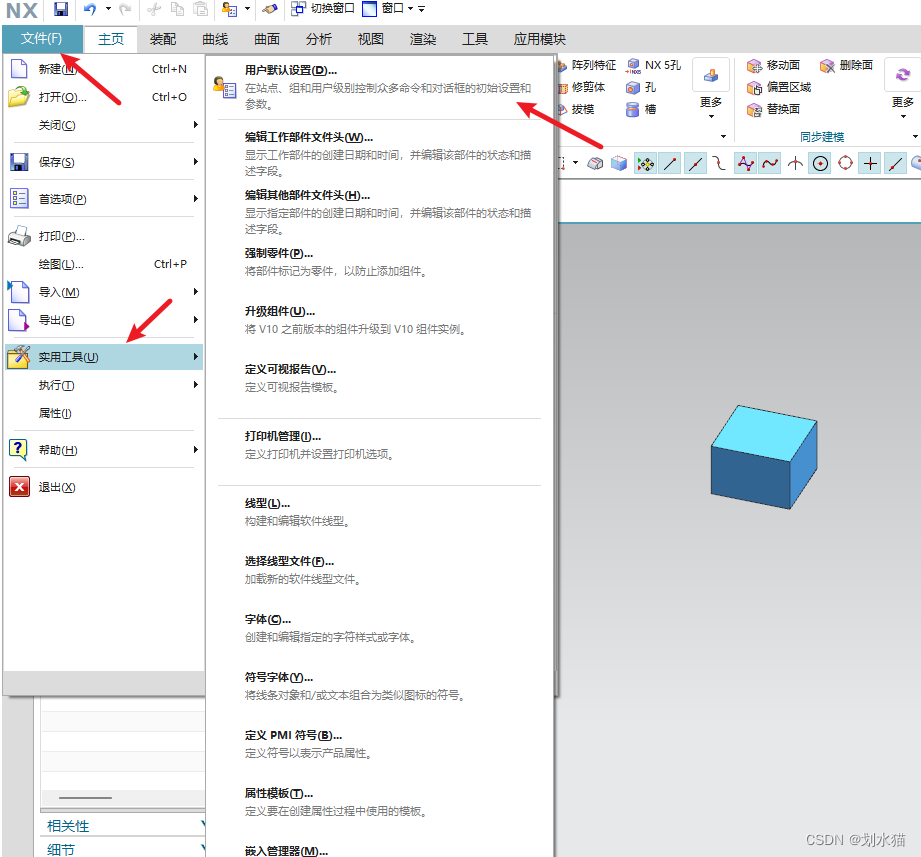

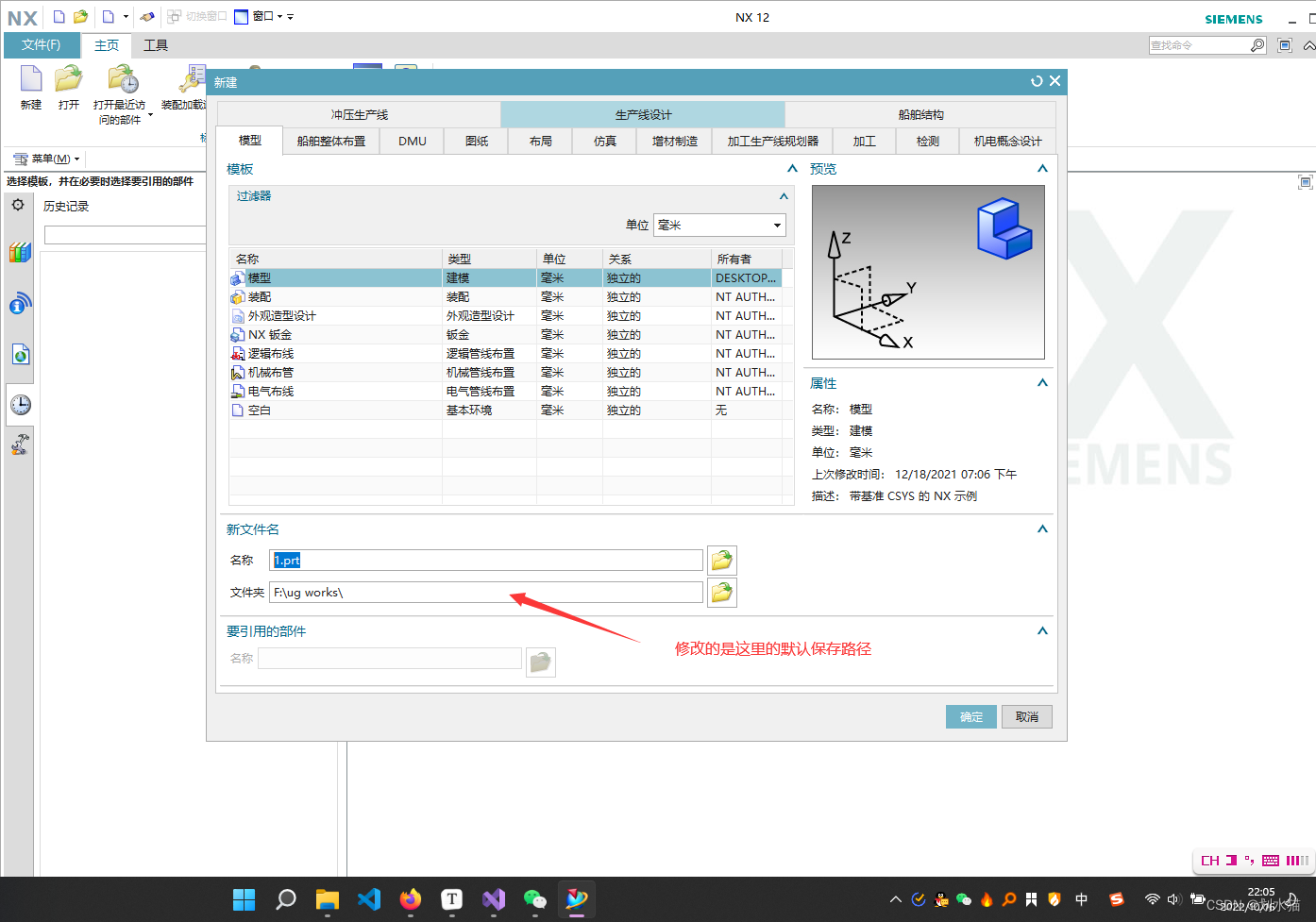

1、修改文件默认保存路径

在这里插入图片描述

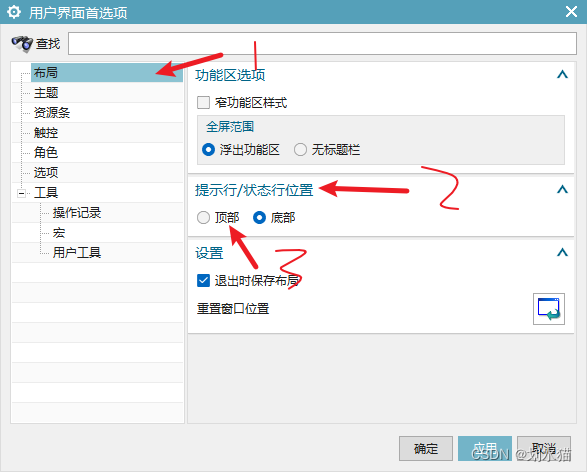

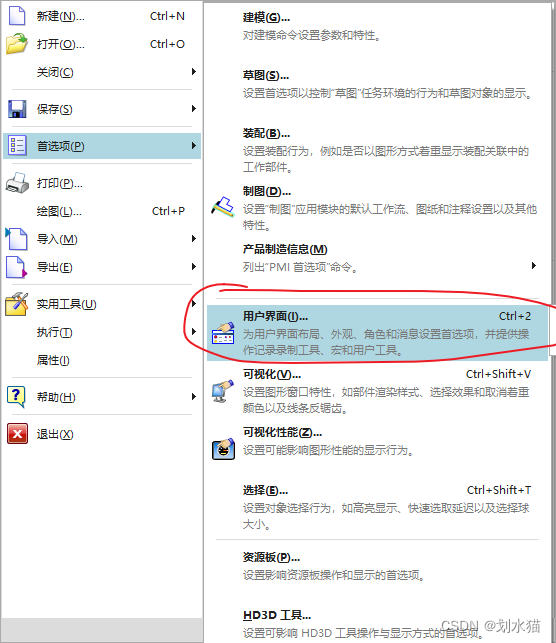

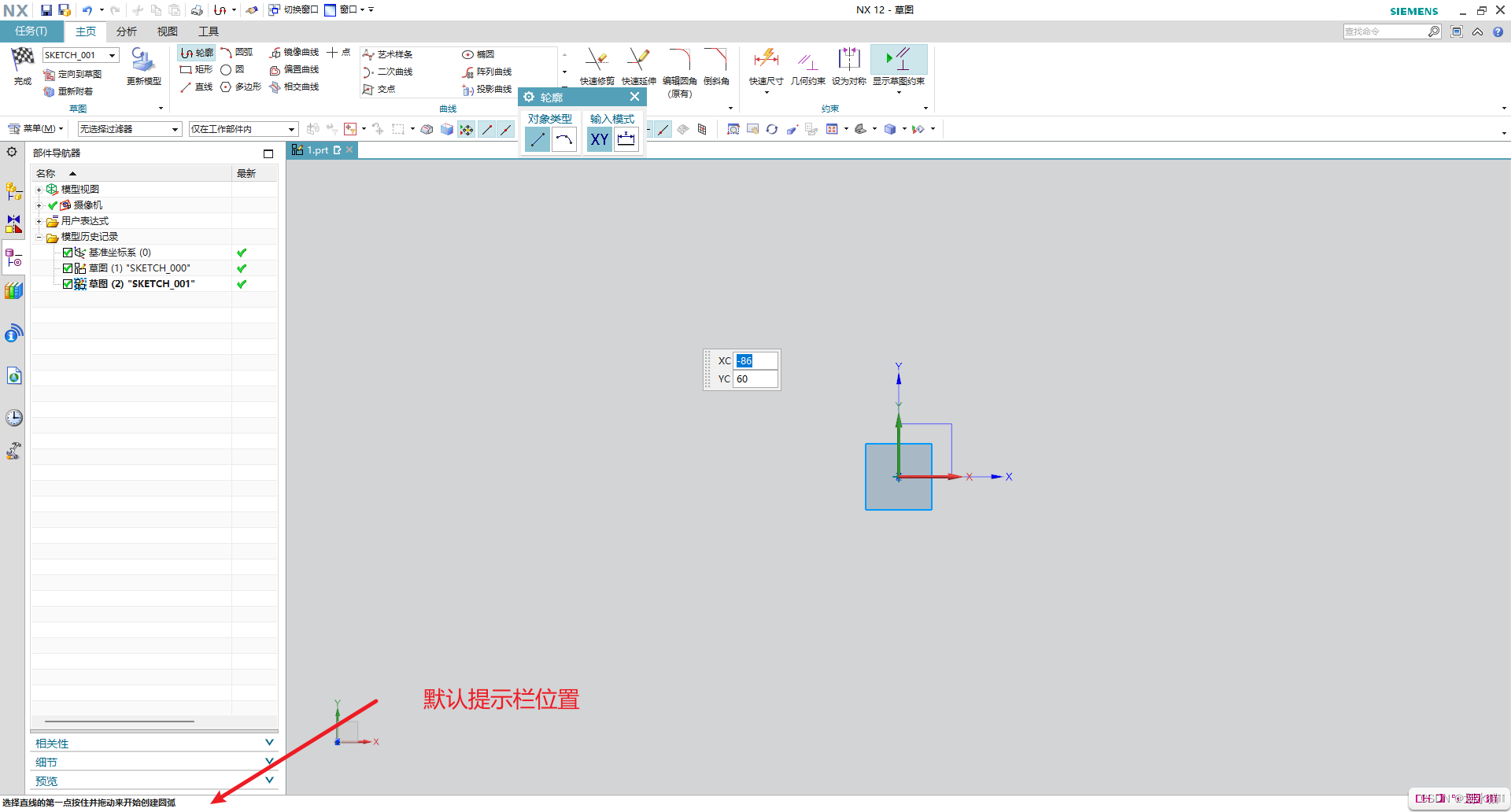

2、修改提示栏位置位顶部

在这里插入图片描述


在这里插入图片描述

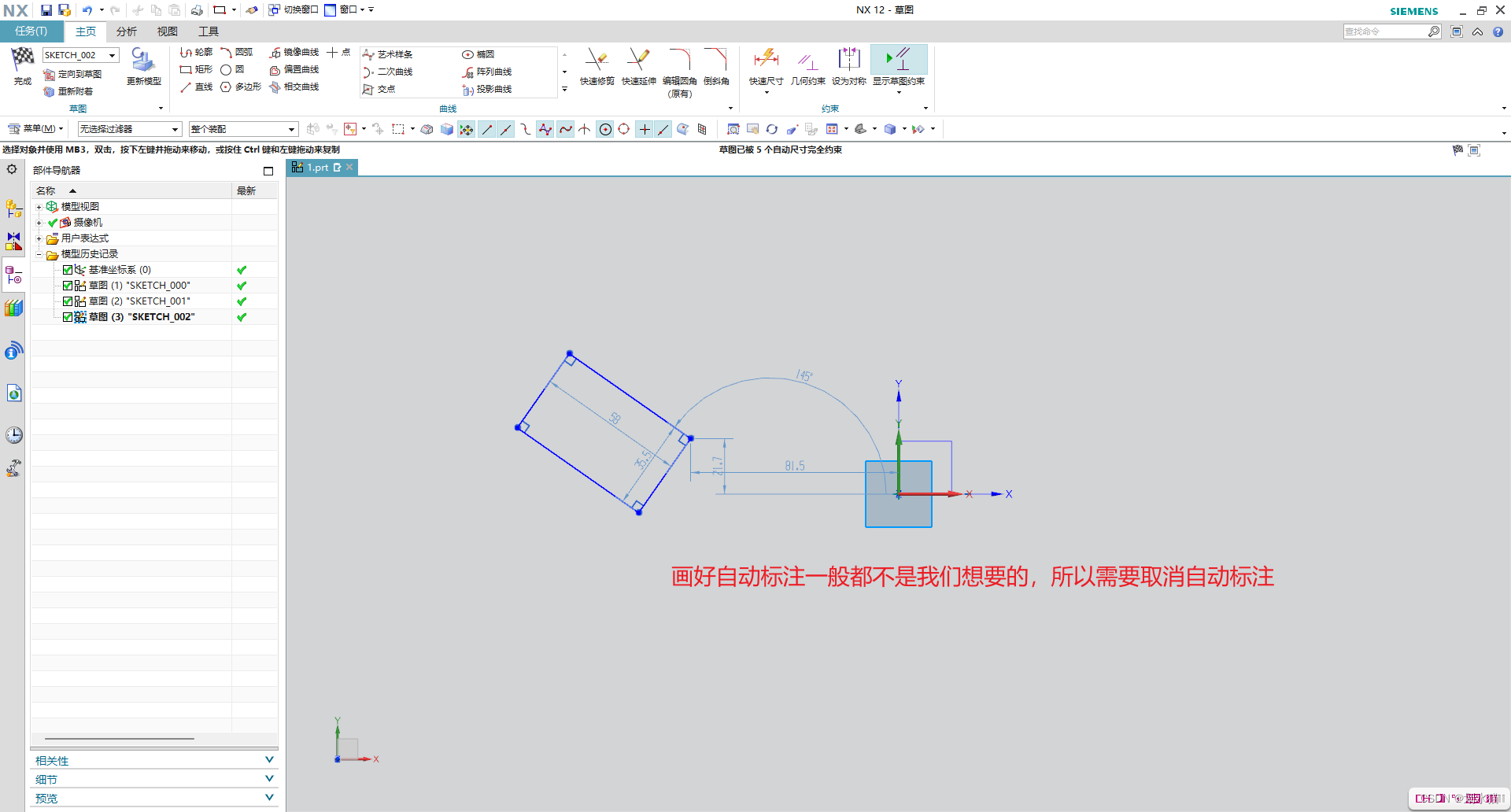

3、取消草图自动标注

在这里插入图片描述


在这里插入图片描述

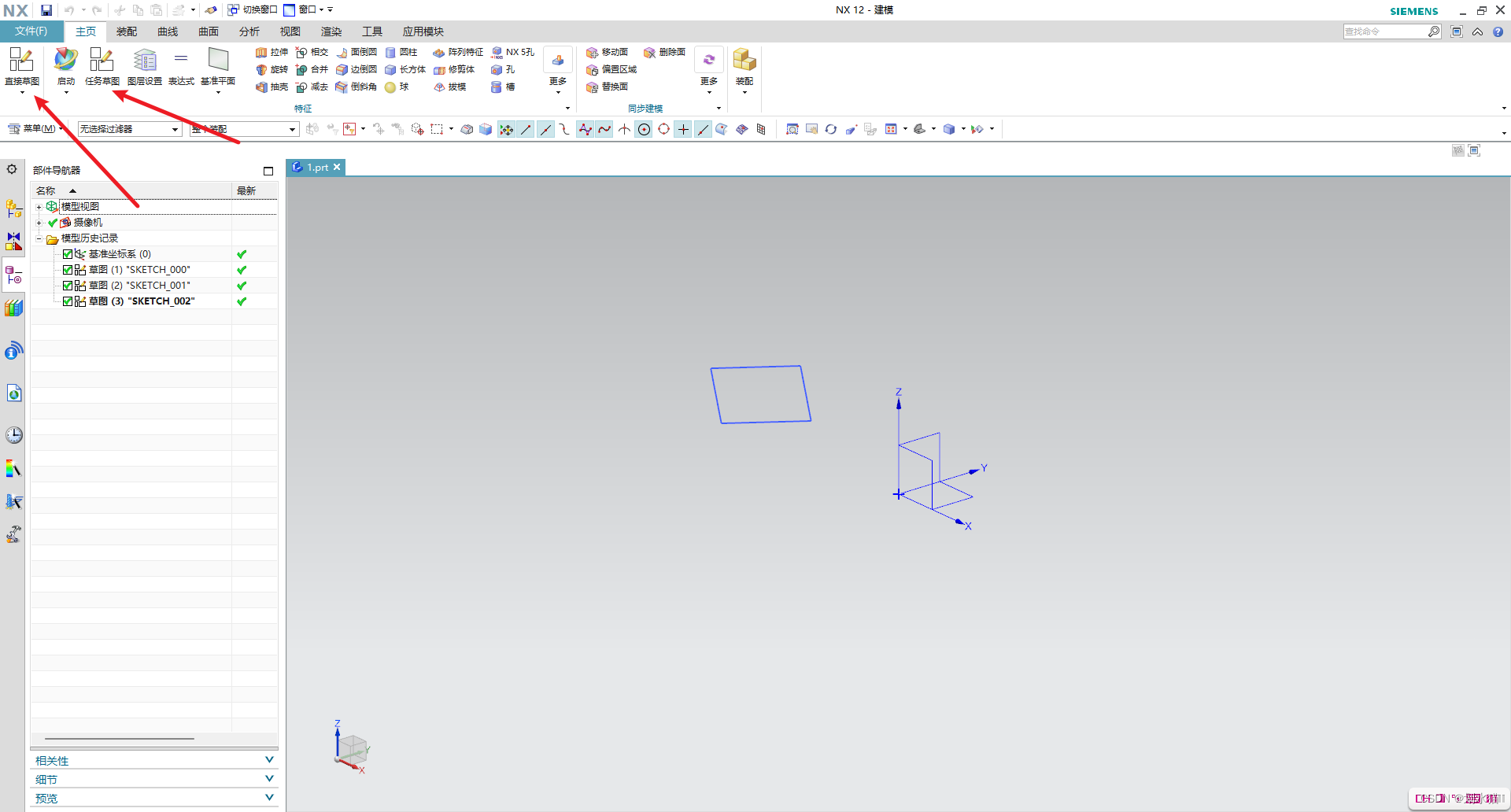

4、直接草图和任务草图的区别

直接草图是在建模环境中

   任务草图是在草图环境中,推荐草图在任务草图中绘制。

在这里插入图片描述

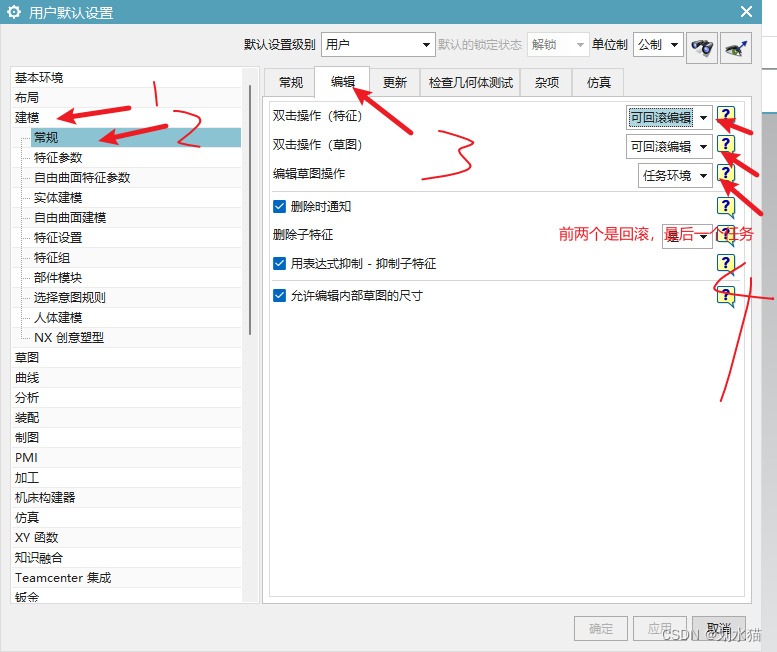

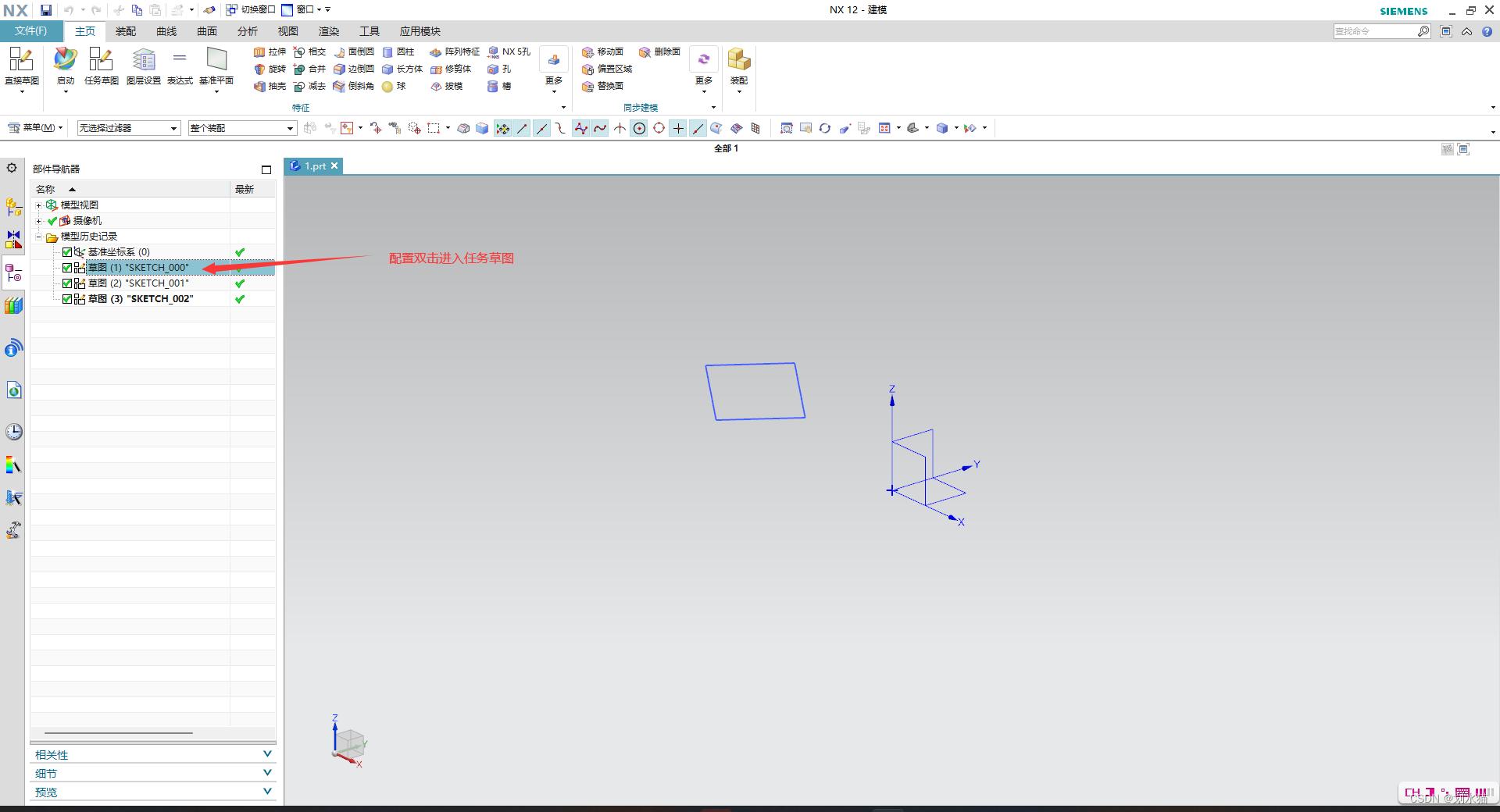

5、建模环境中双击进入任务草图设置

在这里插入图片描述


在这里插入图片描述

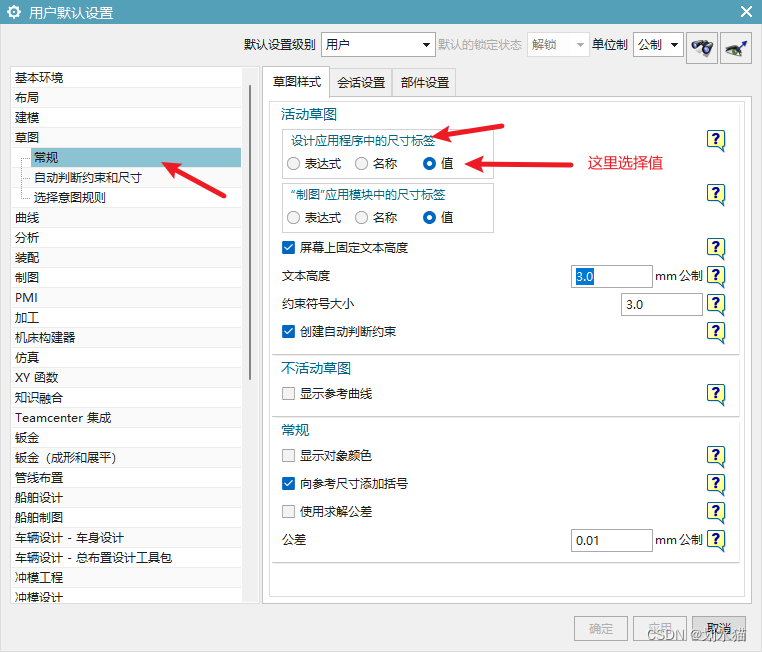

6、设置草图标注不显示p

在这里插入图片描述

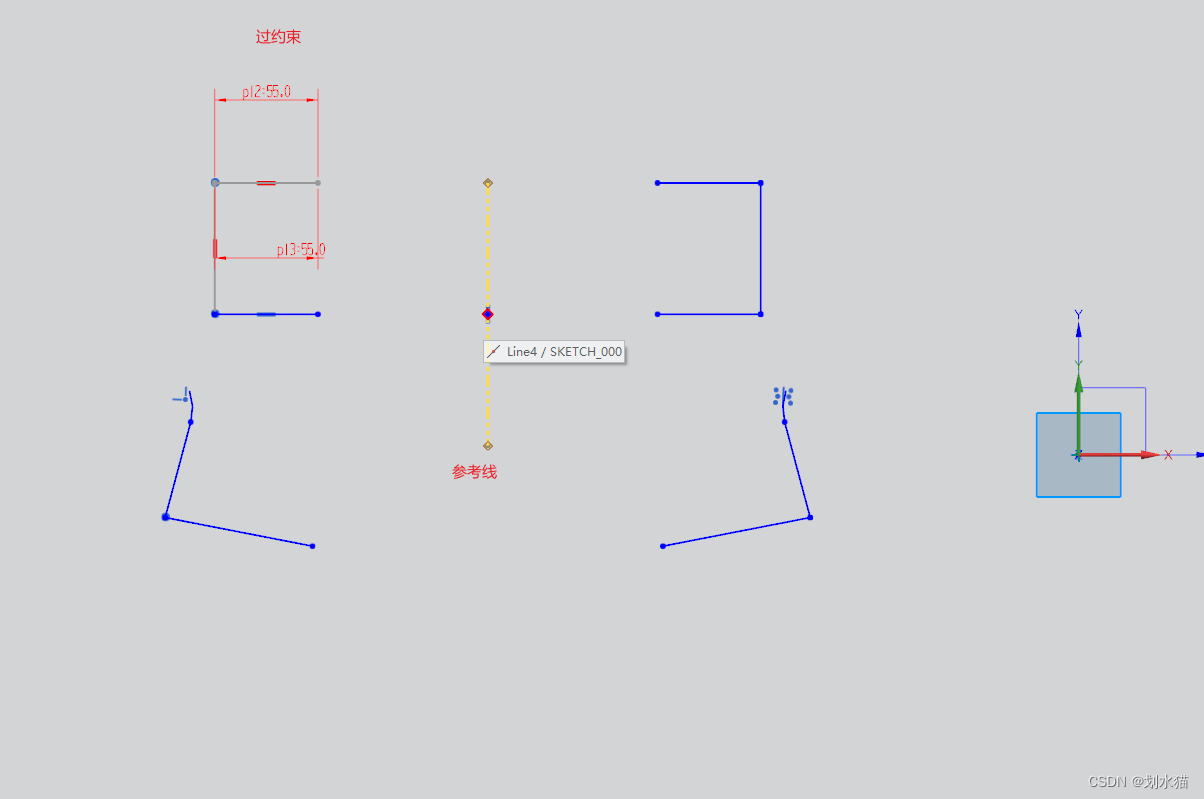

8、参考线与过约束的含义

参考线是绘图辅助线不参与拉伸操作,默认是灰色的虚线

   过约束是指图形中有约束冲突,默认是红色显示
在这里插入图片描述

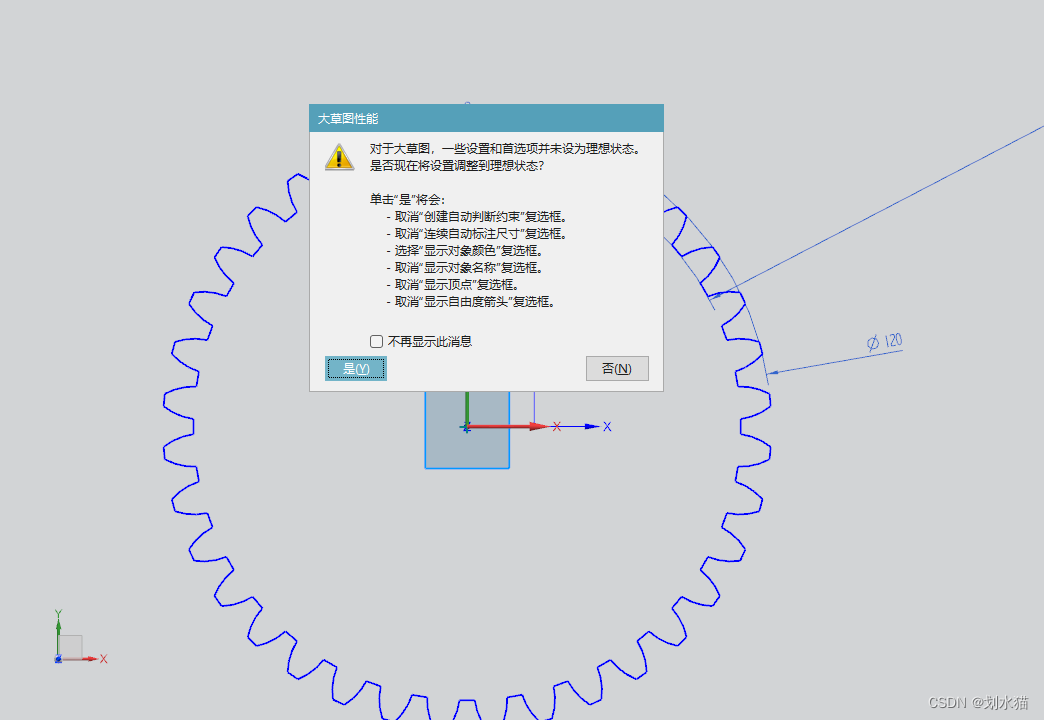

9、恢复大草图性能

当出现大草图性能的时候如果我们点了是,那么后面绘图时会很麻烦。
在这里插入图片描述

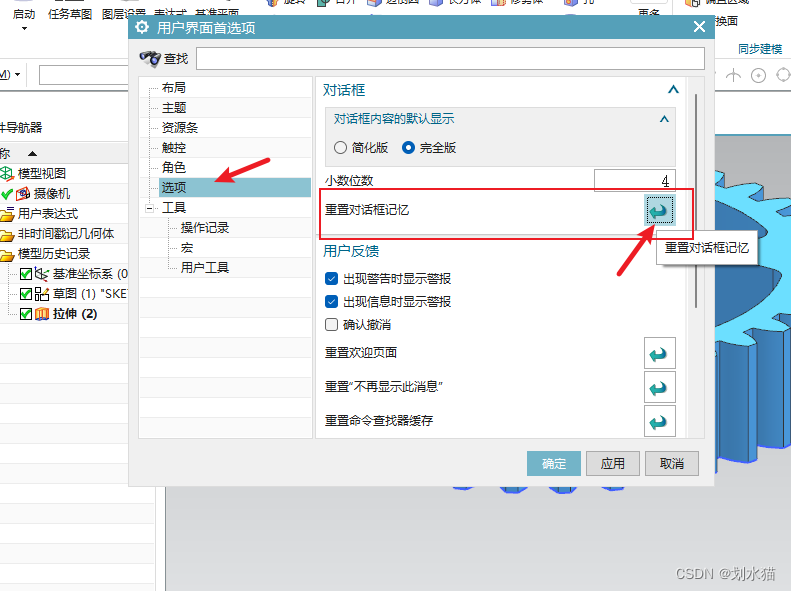

   恢复大草图性能:点击重置对话框即可
在这里插入图片描述
在这里插入图片描述

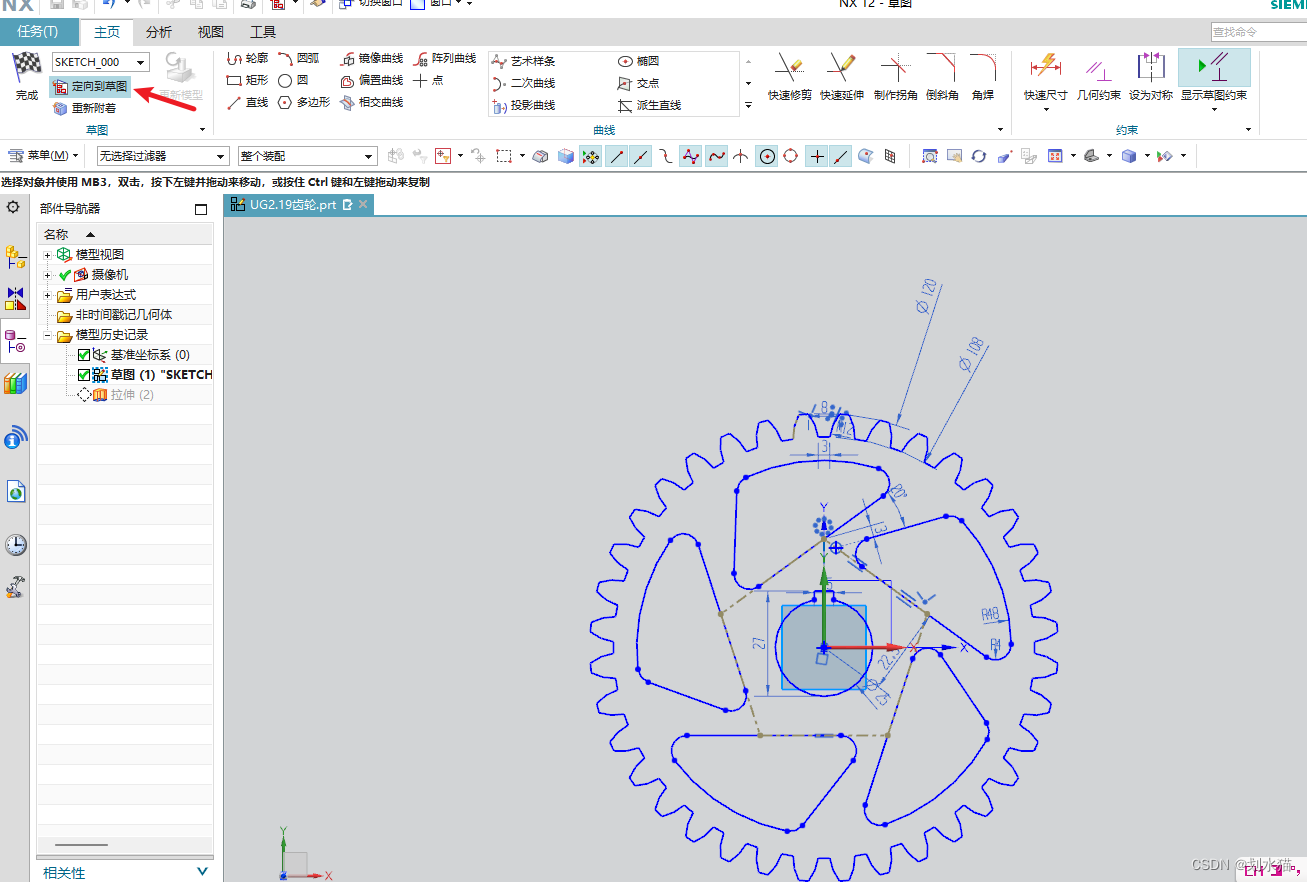

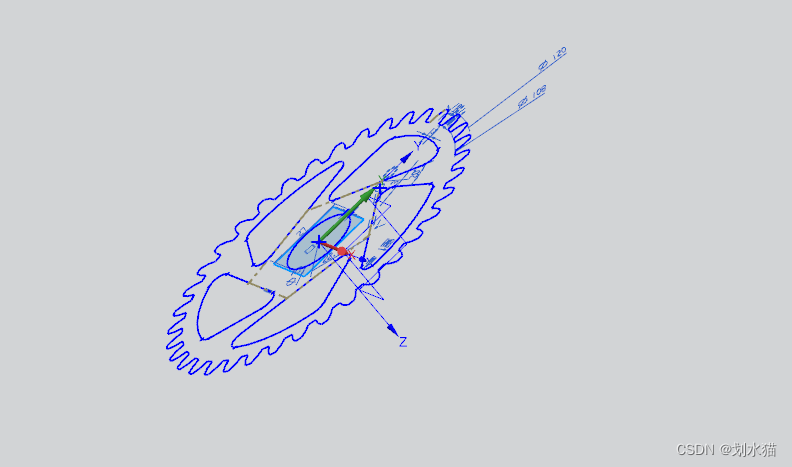

10、快速定位到草图绘图区域

当我们在草图绘制的时候移动了鼠标中键,可能会出现草图摆放空间旋转

在这里插入图片描述

此时我们点击定向到草图既可恢复
g

11、草图在特征内与草图在特征外

草图在特征内删除特征的时候草图也会被删除,草图在特征外删除特征草图不会被删除。

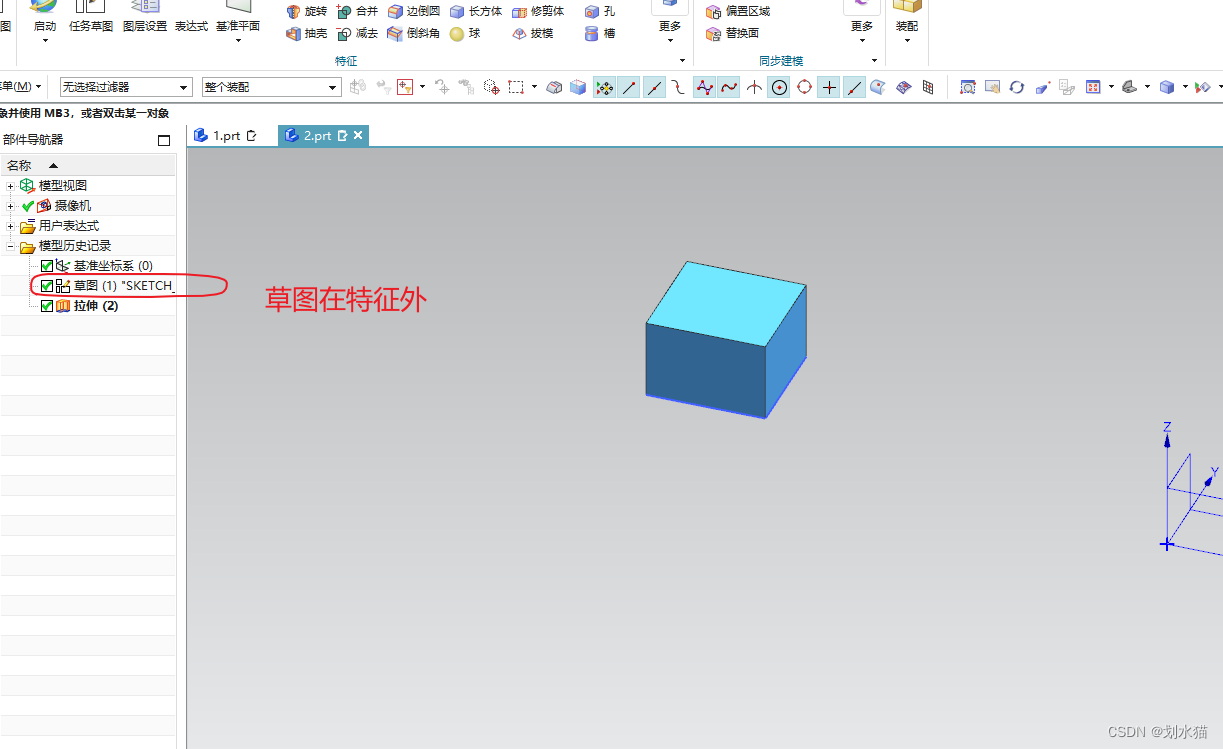

草图在特征外
在这里插入图片描述

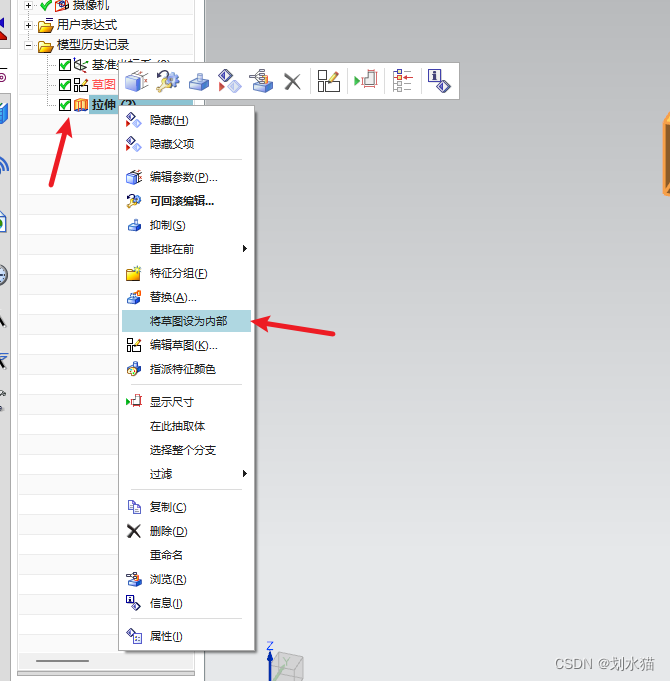

设置草图在特征内:右击特征选择将草图设为内部
在这里插入图片描述

在这里插入图片描述

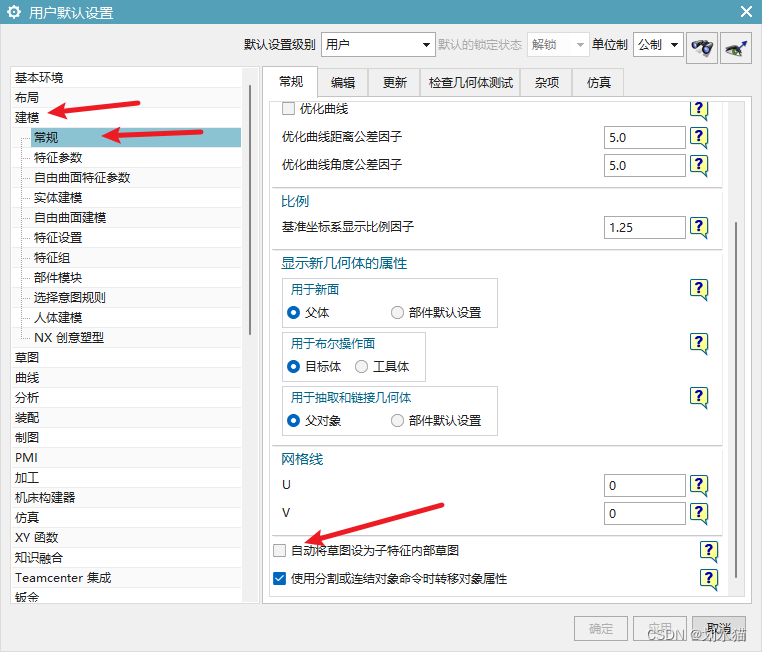

将草图草图永久设置在特征内部
在这里插入图片描述
在这里插入图片描述

12、实体面上绘制曲线曲线颜色和实体面颜色相同解决方法

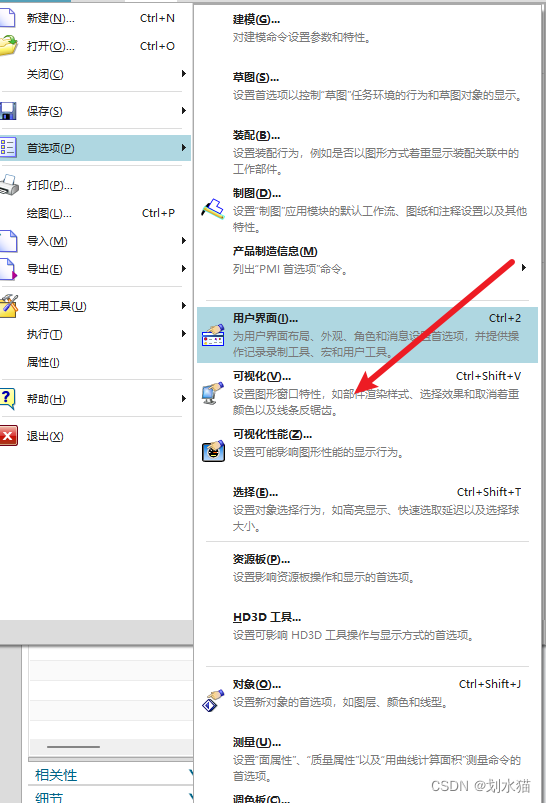

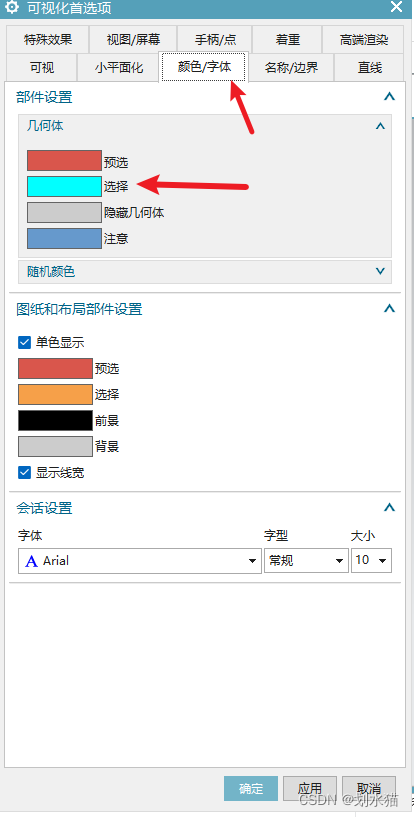

可视化界面修改实体选择颜色
在这里插入图片描述

在这里插入图片描述

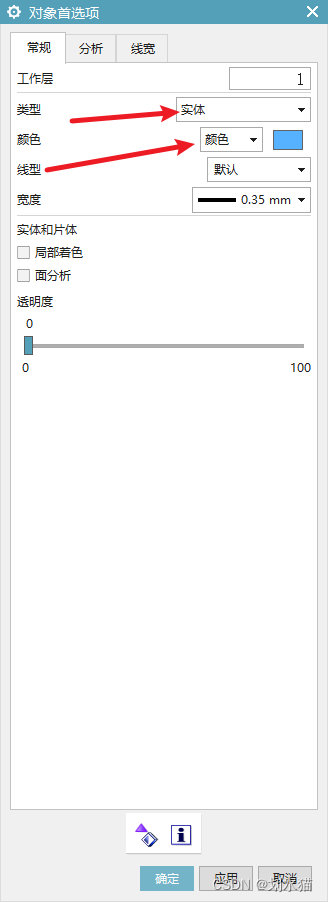

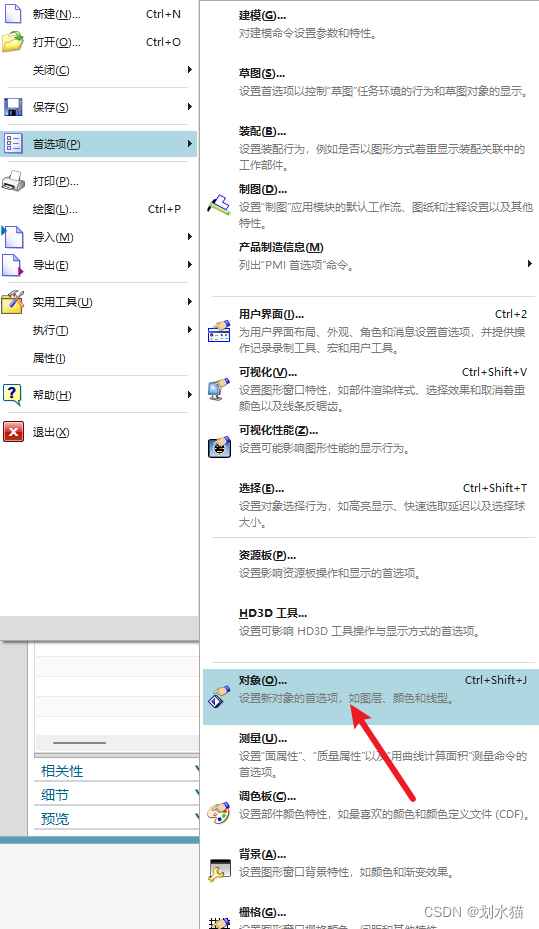

对象窗口修改
在这里插入图片描述
![在这里插入图片描述](https://img-blog.csdnimg.cn/b294d2ad3f564554b302765a1d1e58cc.png

上述两种方法选择一种即可。永久修改可以在文件模板中修改,具体方法如下

切记修改模板前备份!!!打开模板文件夹找到:model-plain-1-mm-template.prt

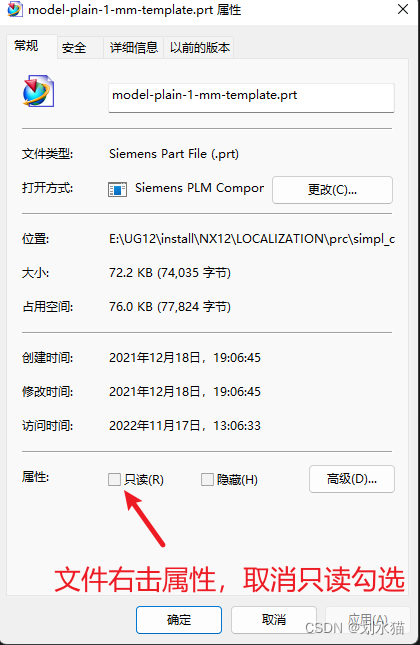

在这里插入图片描述把模板文件权限改成可修改,模板文件修改完记得把权限修改成只读,防止日后误操作
在这里插入图片描述
在这里插入图片描述

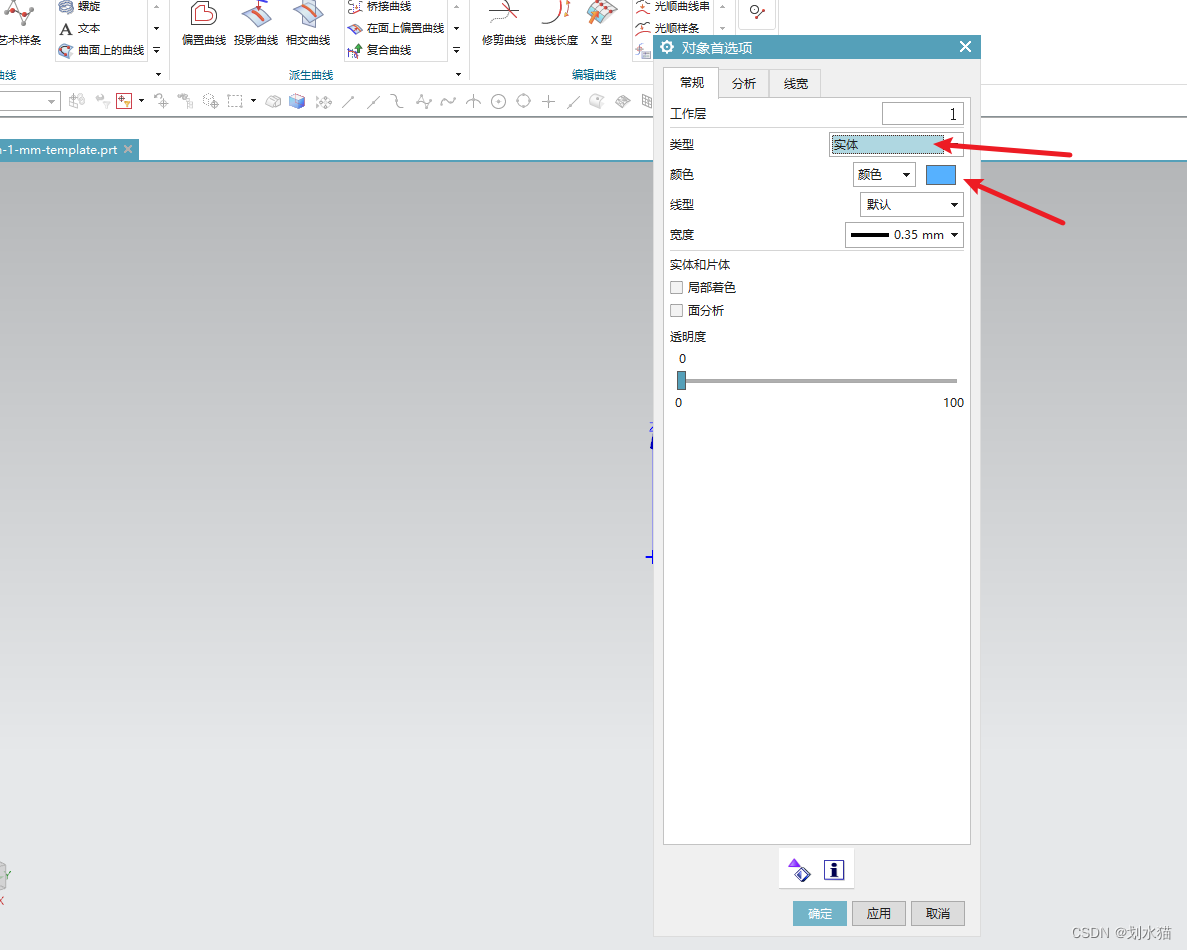

   用上述两种方法其一修改模板文件,我这里使用首选项里的对象修改,修改完毕及时保存。

13、取消曲线选择

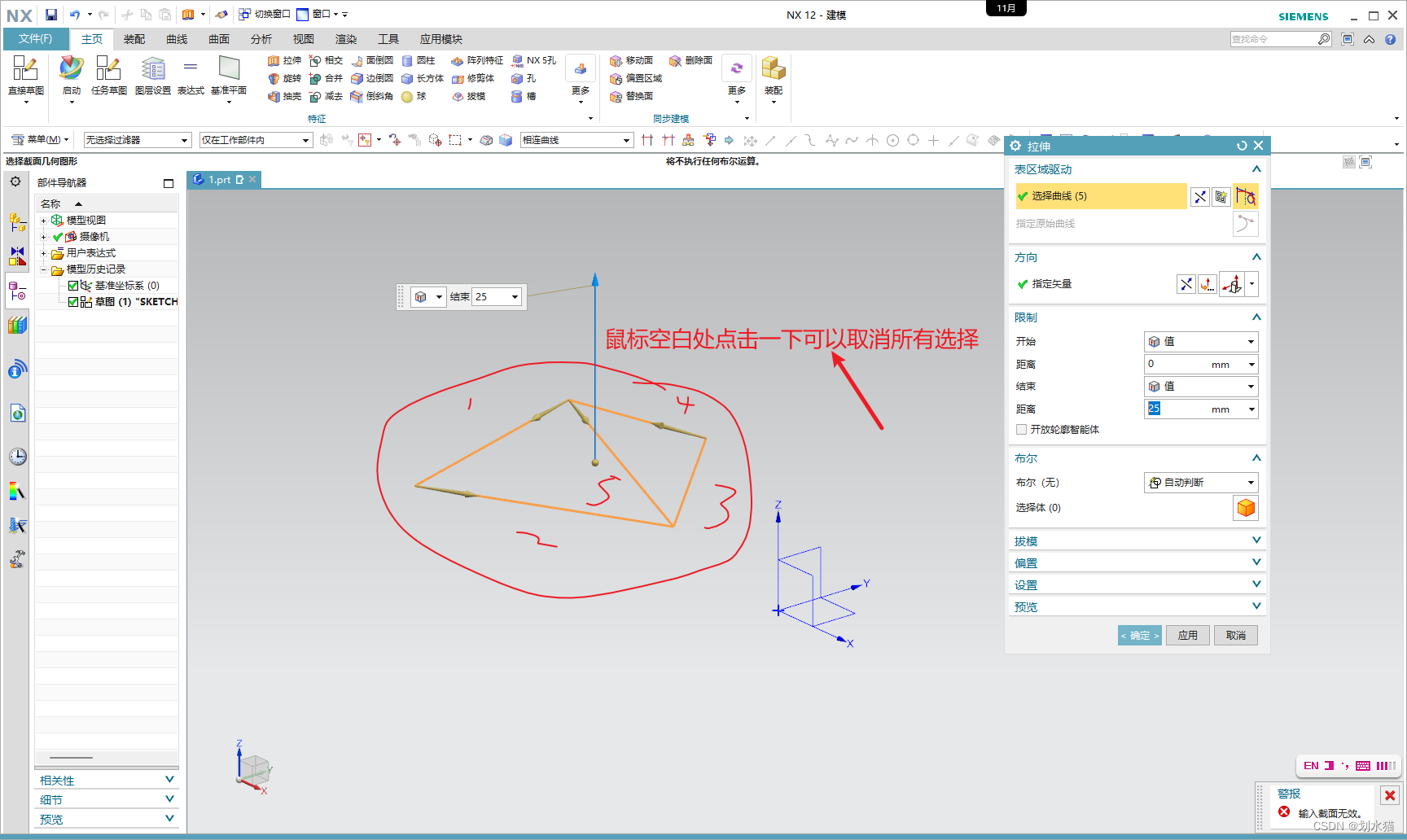

当曲线选择有误的时候我们想取消所有选择(空白处左键点击)
在这里插入图片描述

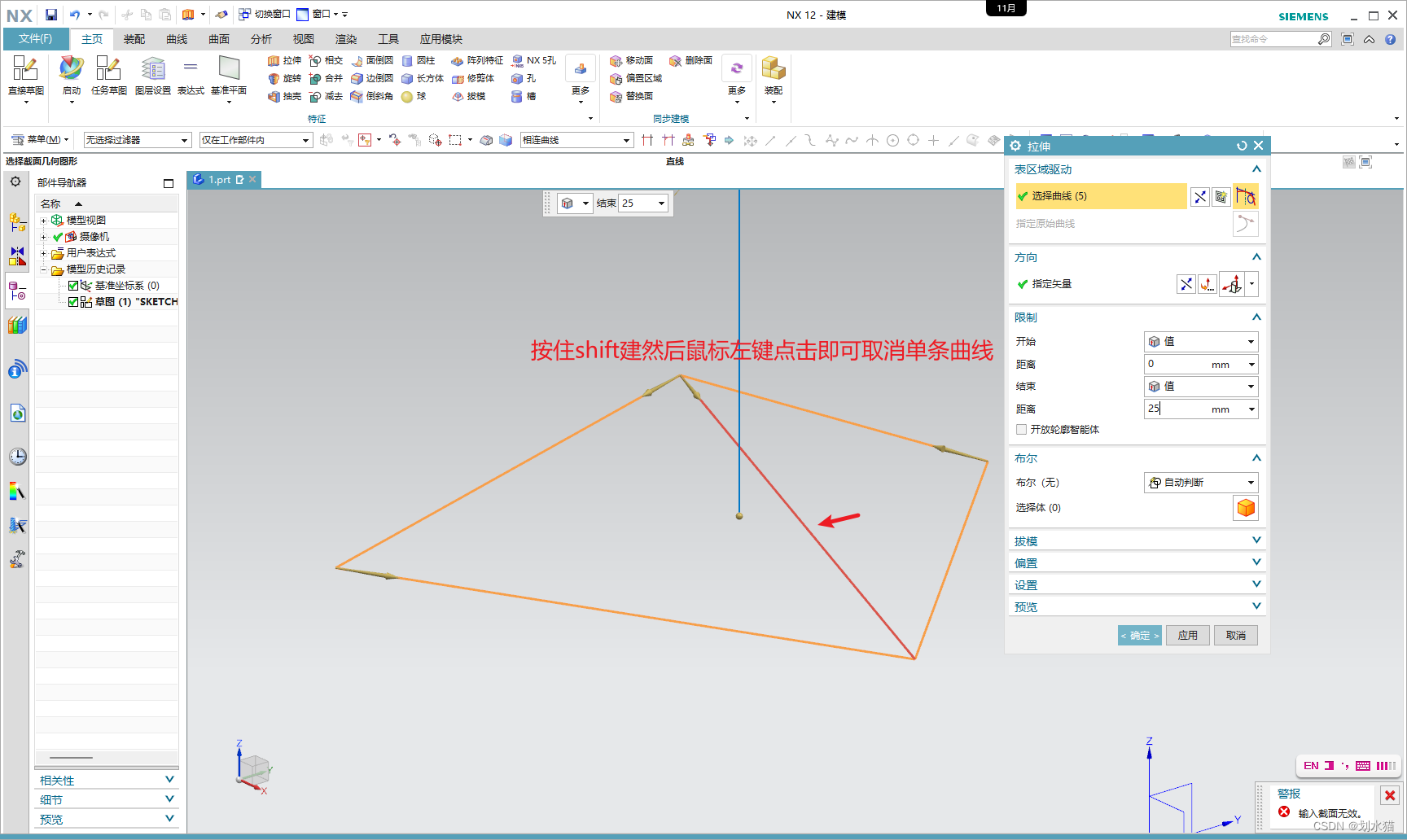

曲线选择有误取消某条有误曲线(按住shift鼠标左键点击需要取消的曲线)
在这里插入图片描述

命令

草图

1、椭圆与椭圆弧

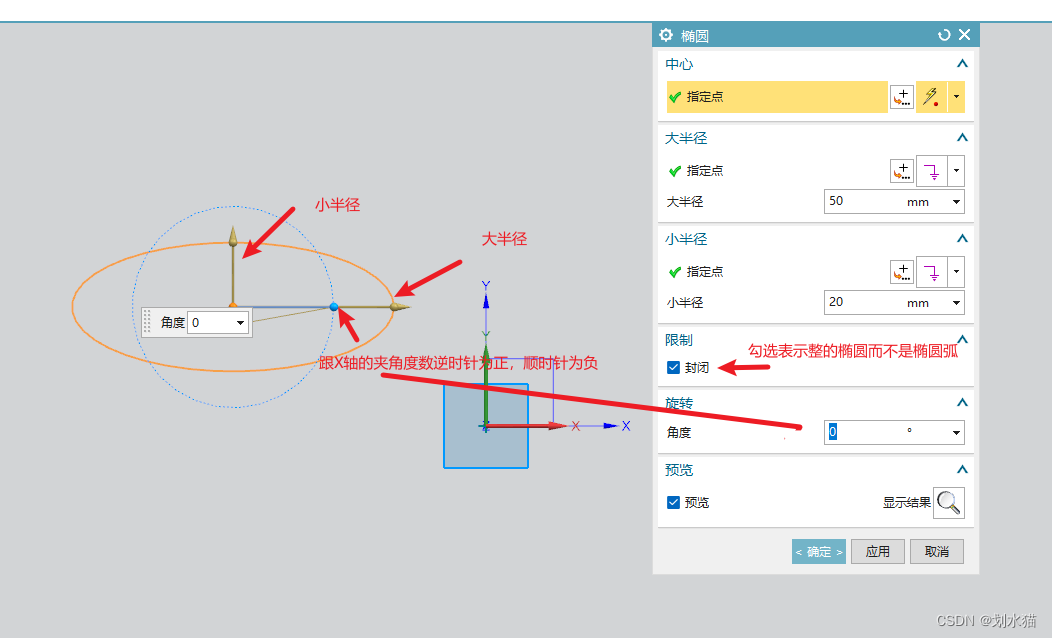

椭圆
在这里插入图片描述

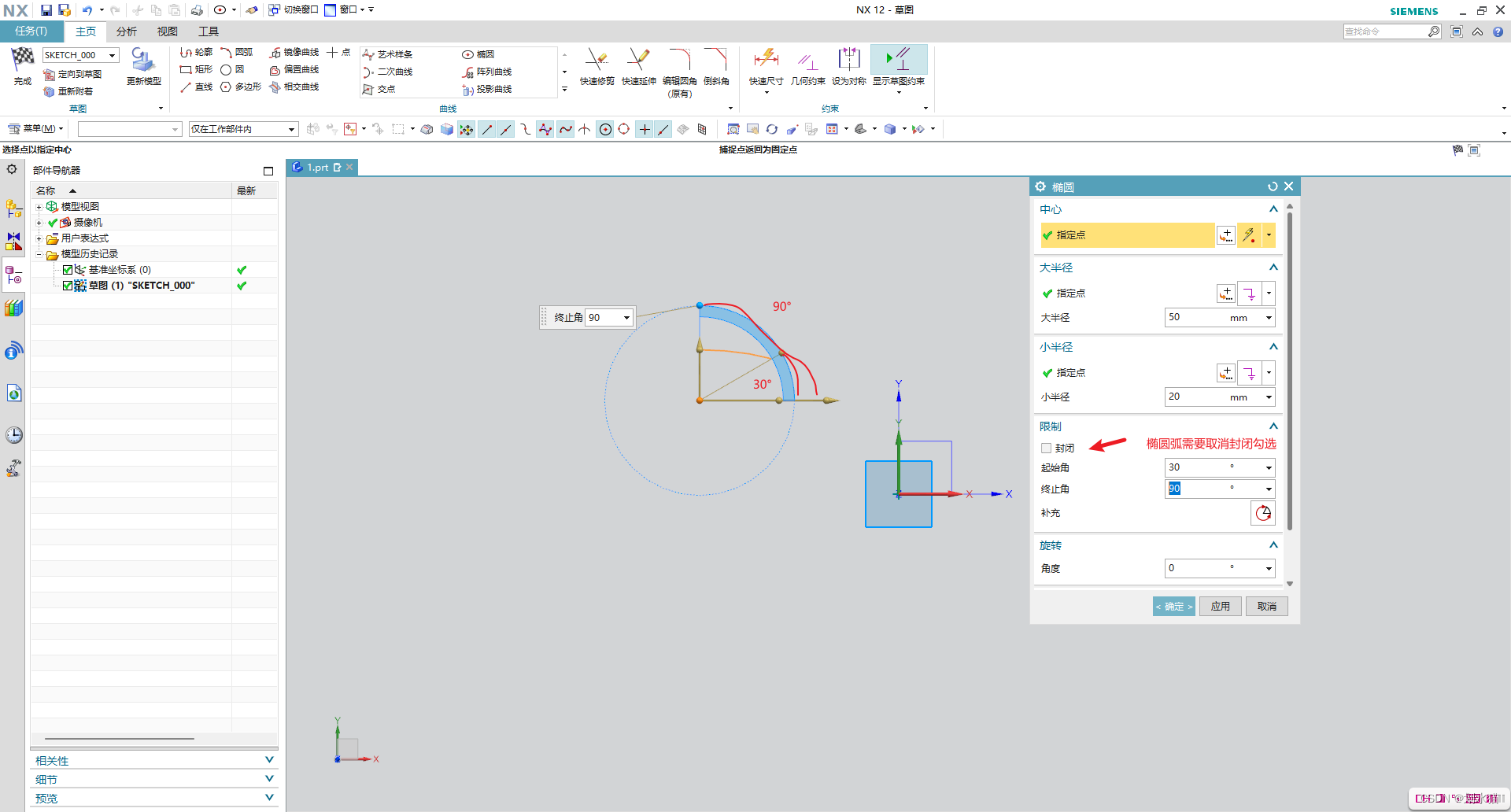

   椭圆弧
在这里插入图片描述

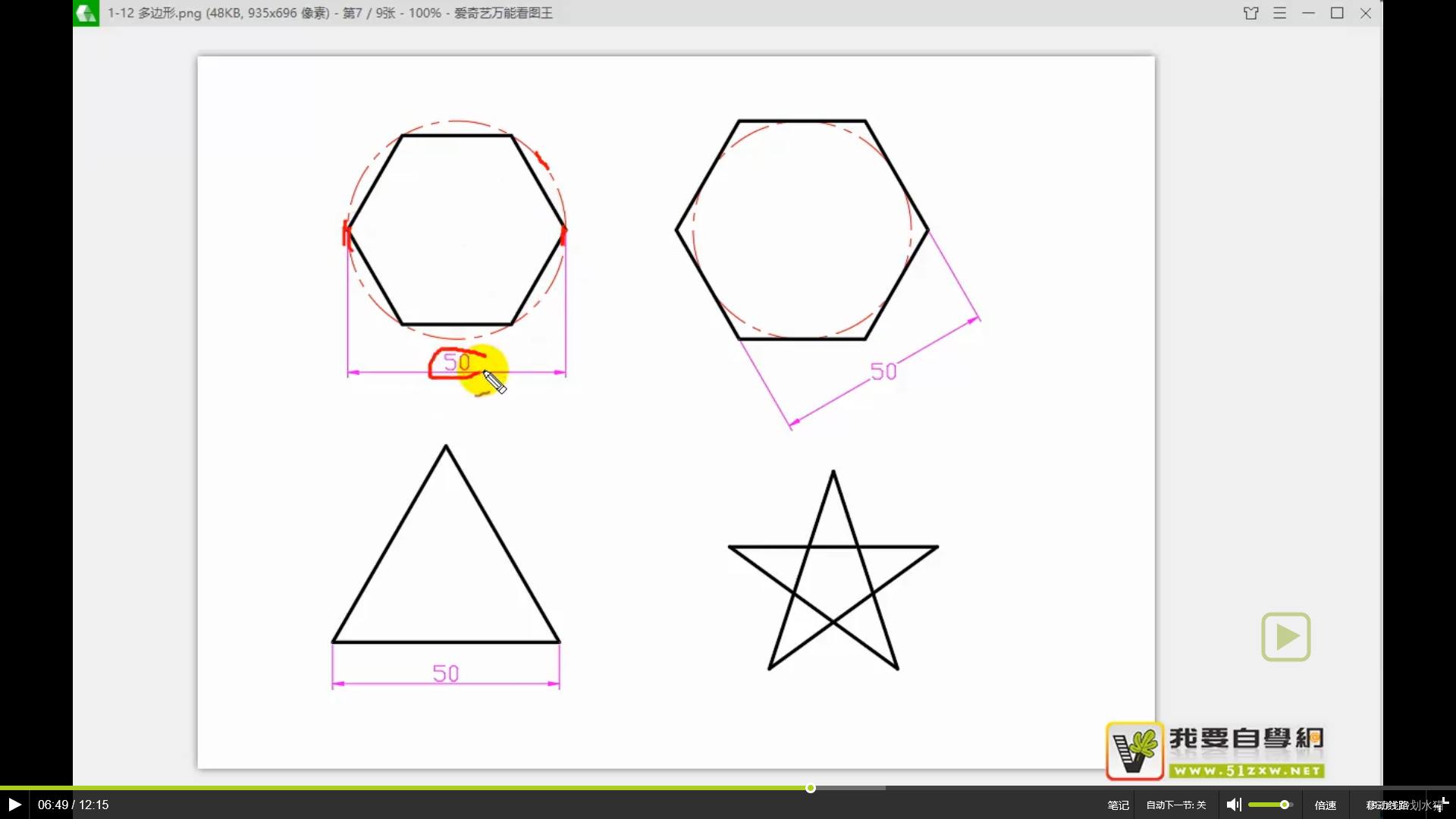

2、多边形

多边形内角总和:(边数-2)*180

外接圆标注端点到端点

   内切圆标注边到边
在这里插入图片描述

3、轮廓命令

直线和圆弧切换方法:按住鼠标左键以后轻轻滑动再松开

   切换不同的圆弧方法:鼠标碰下端点,不要点击

4、倒圆角

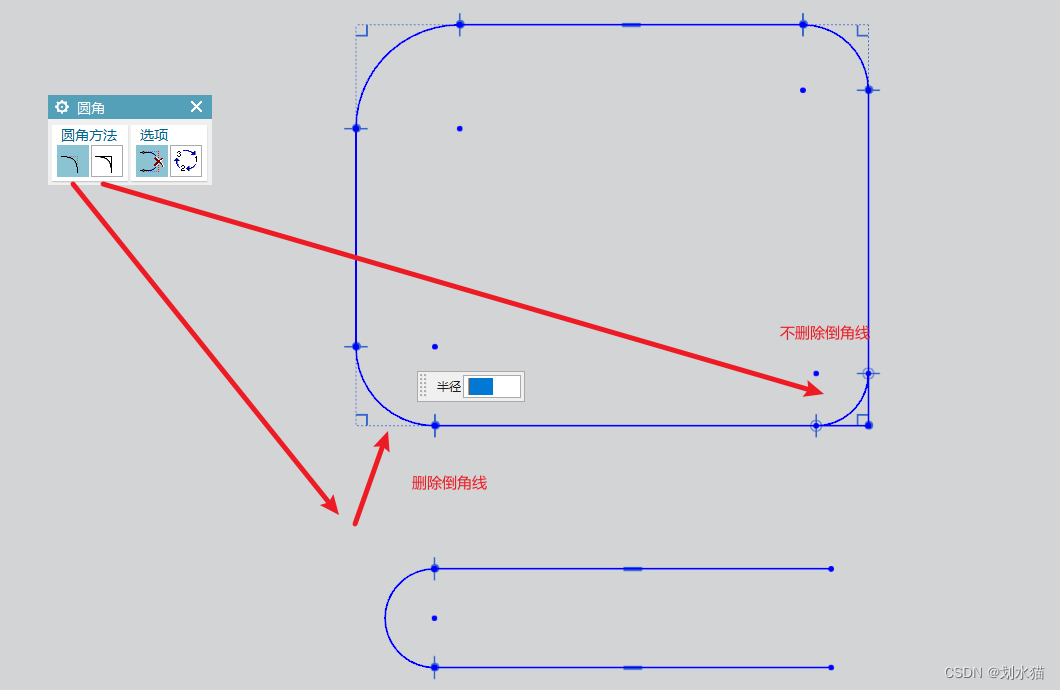

修剪和不修剪
在这里插入图片描述

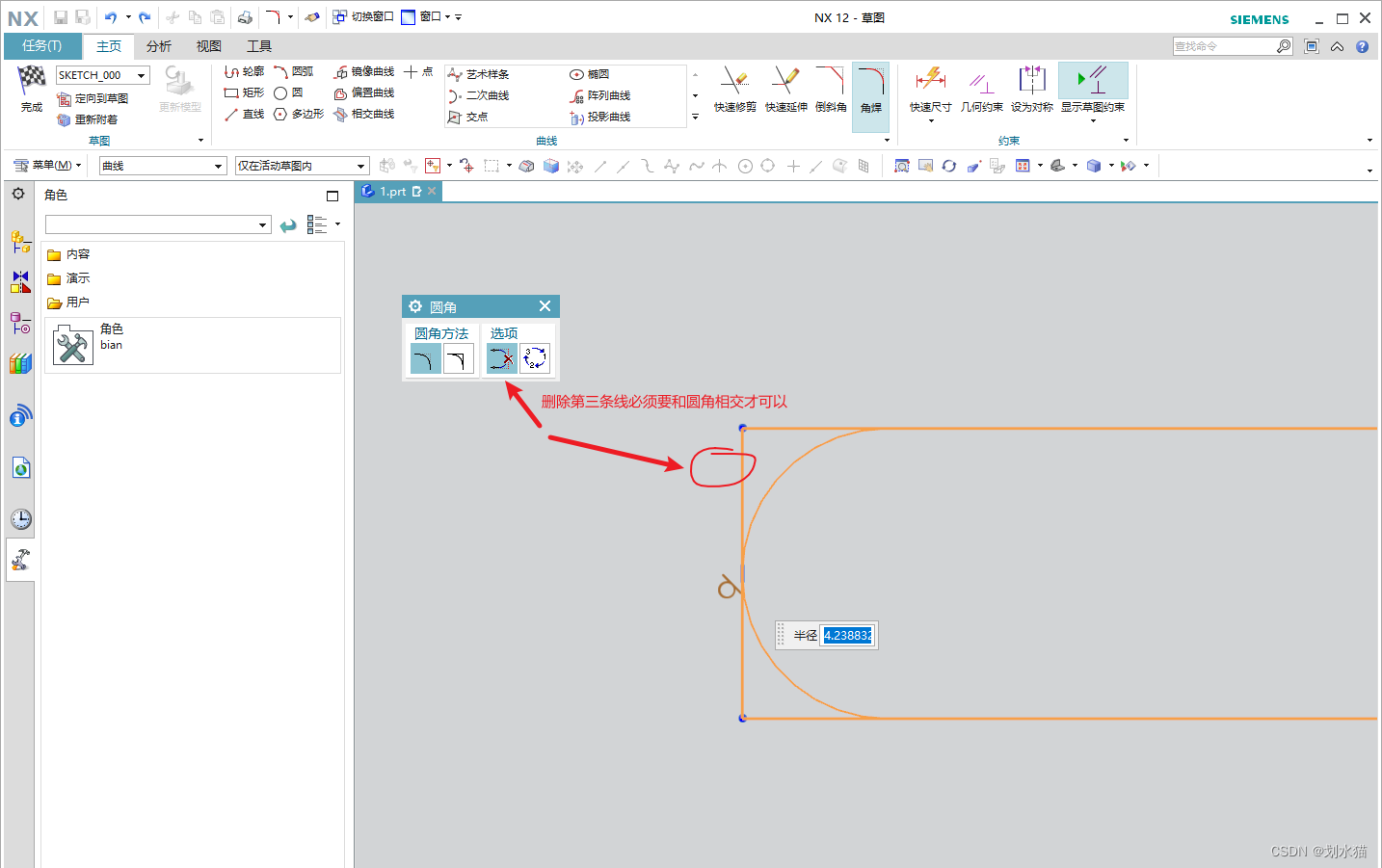

倒圆角的时候修建第三条曲线
在这里插入图片描述

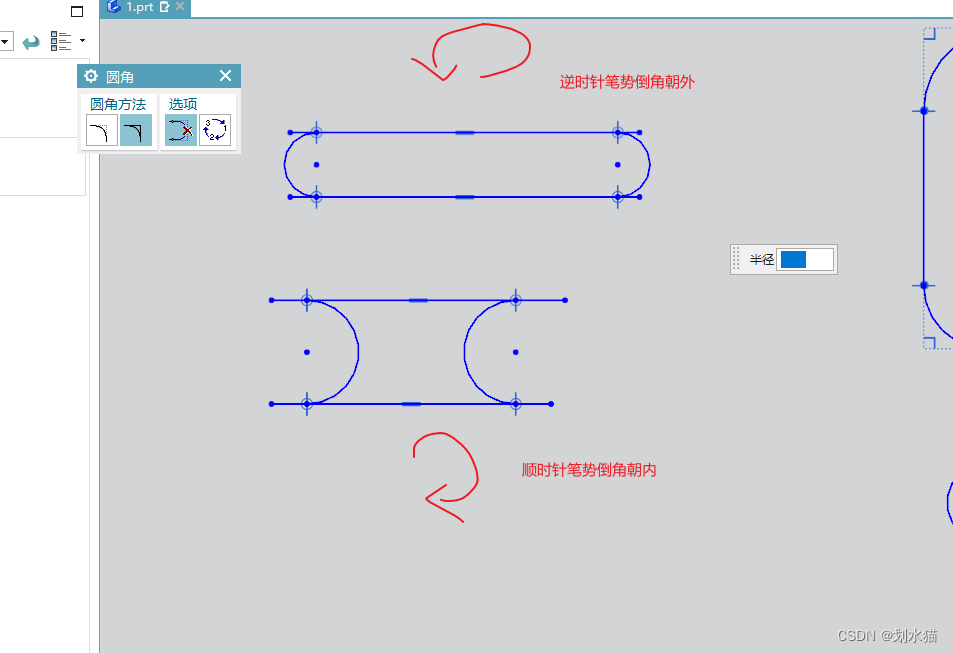

   平行直线倒角朝向

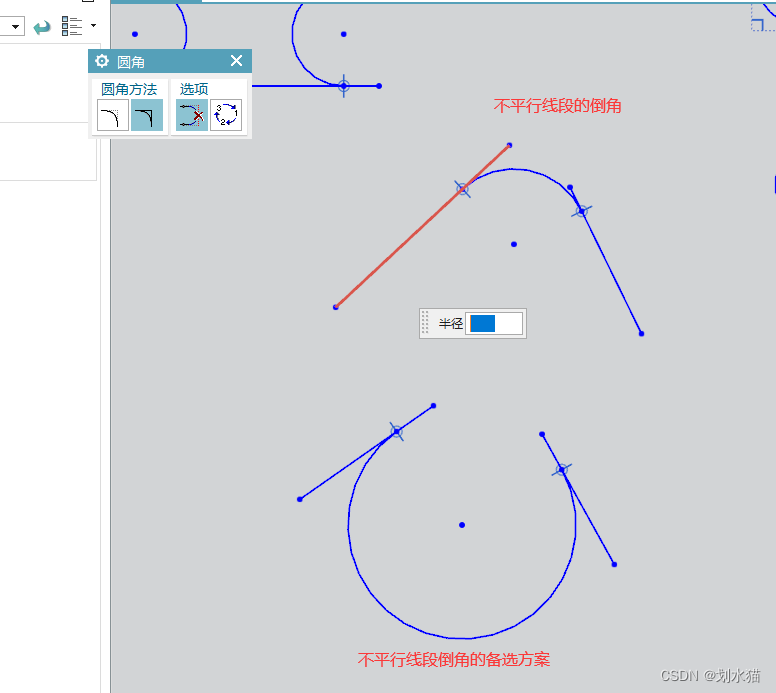

在这里插入图片描述不平行直线倒角选择备选方案
在这里插入图片描述

5、到斜角

倒斜角只能在两条不平行的直线之间建立斜线

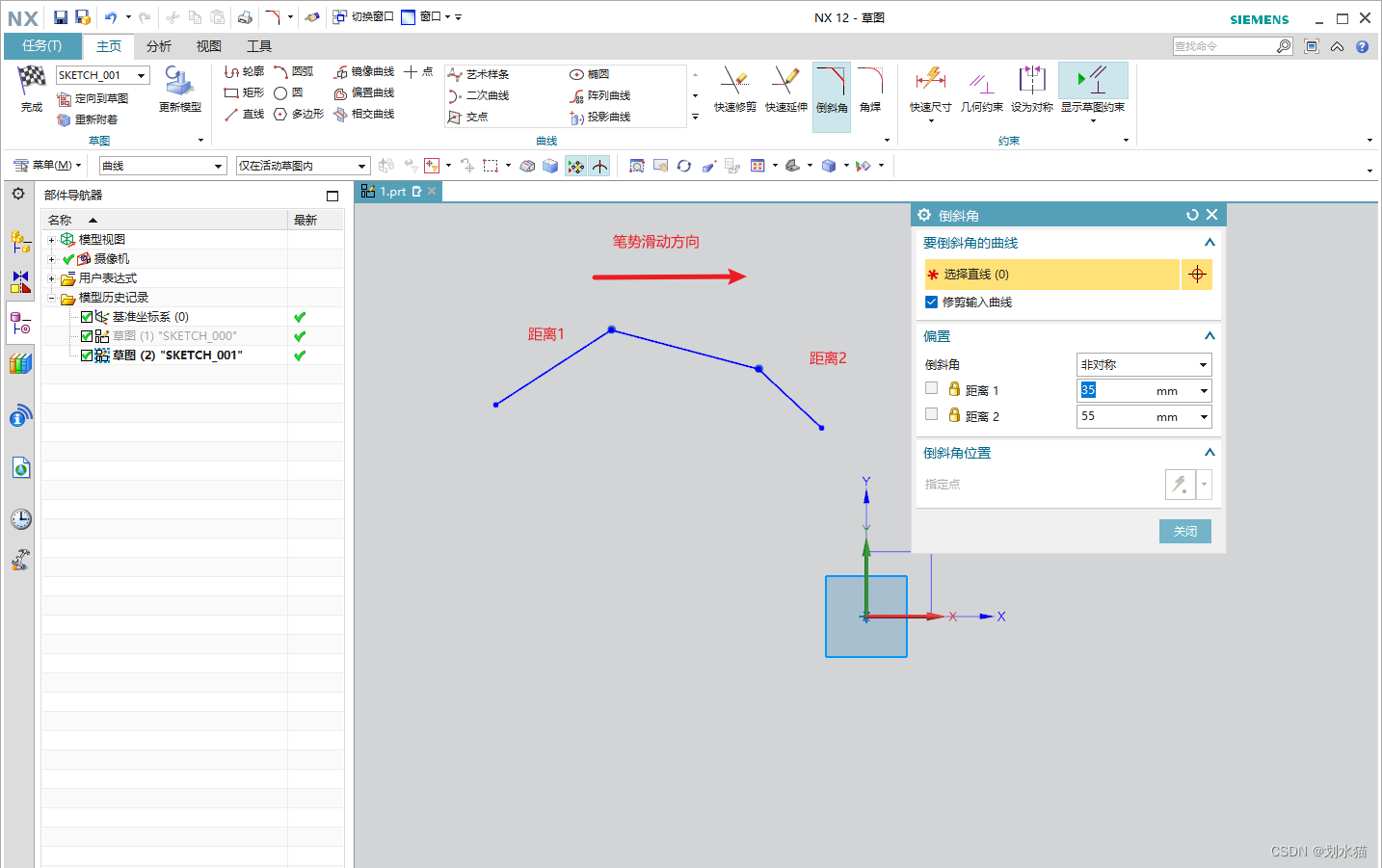

非对称倒斜角
在这里插入图片描述

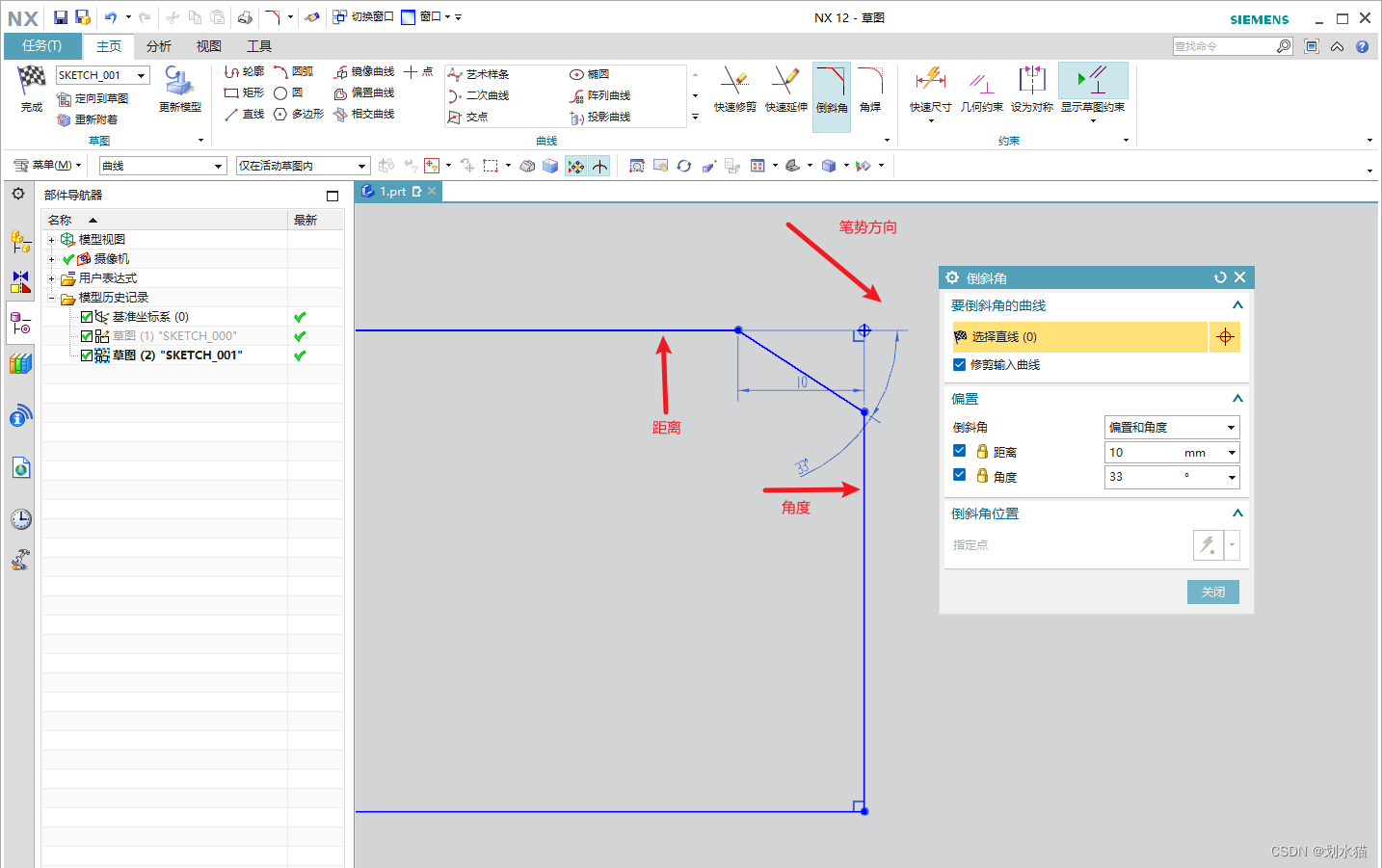

   偏置和角度倒斜角
在这里插入图片描述

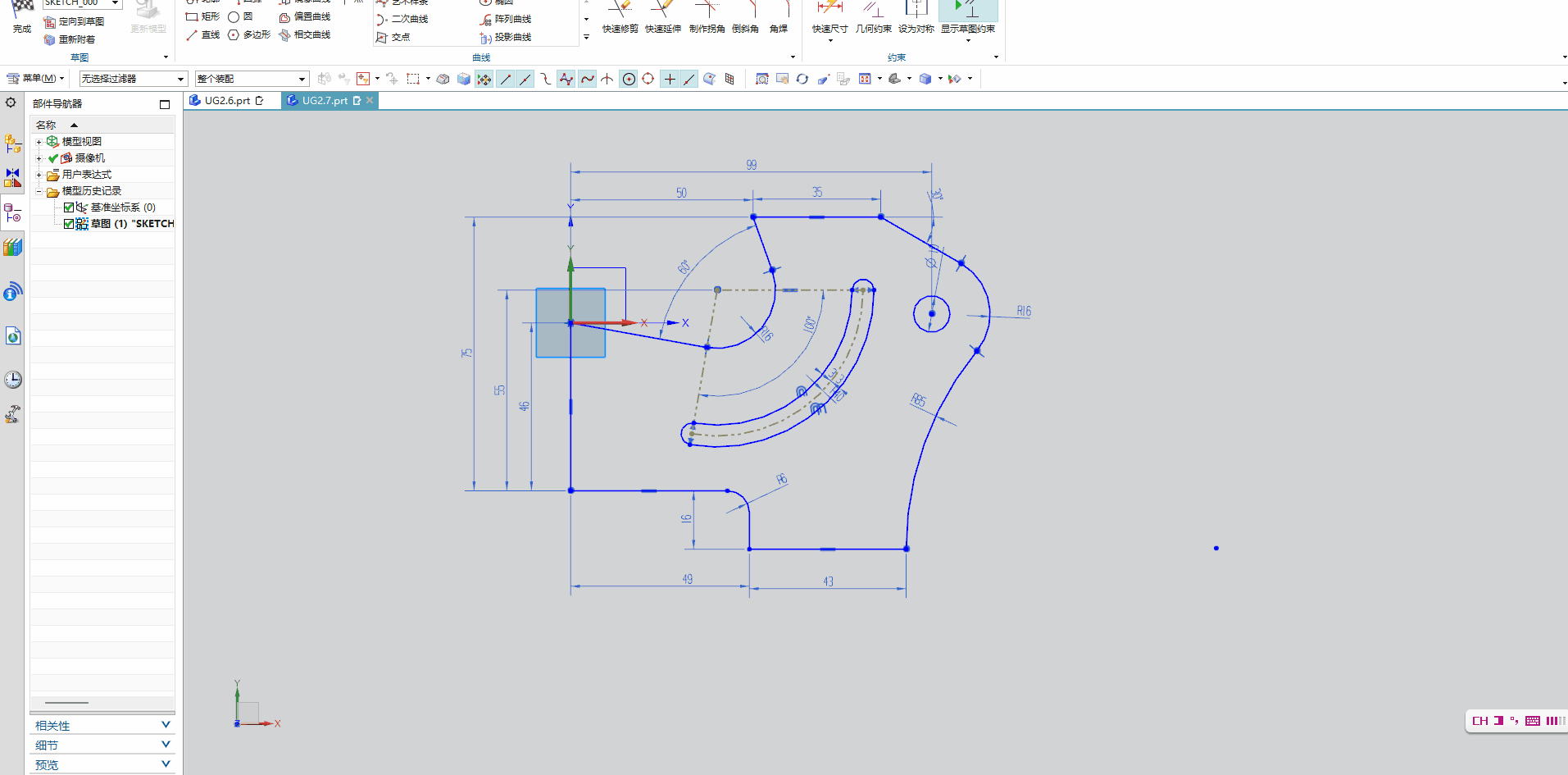

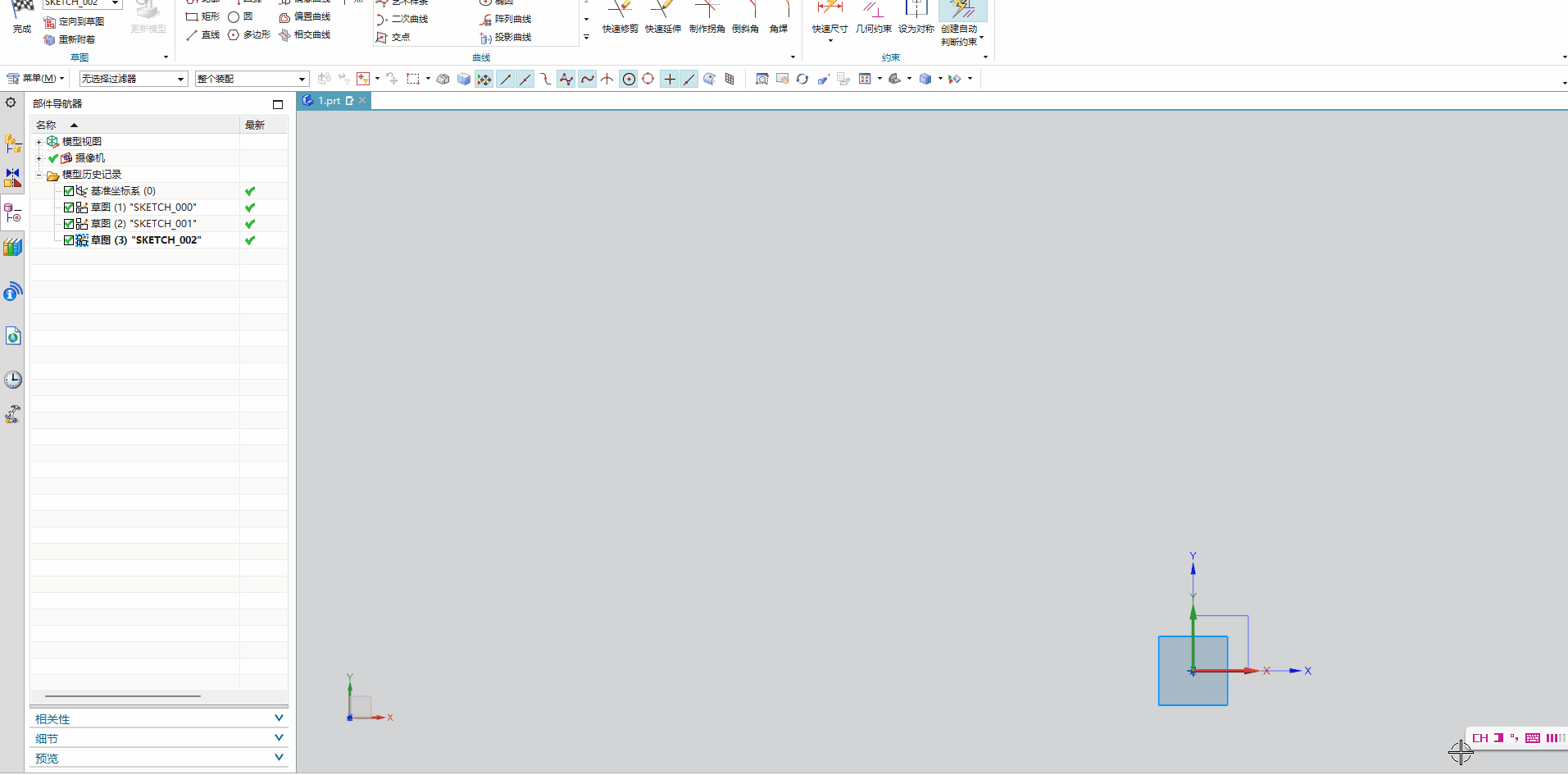

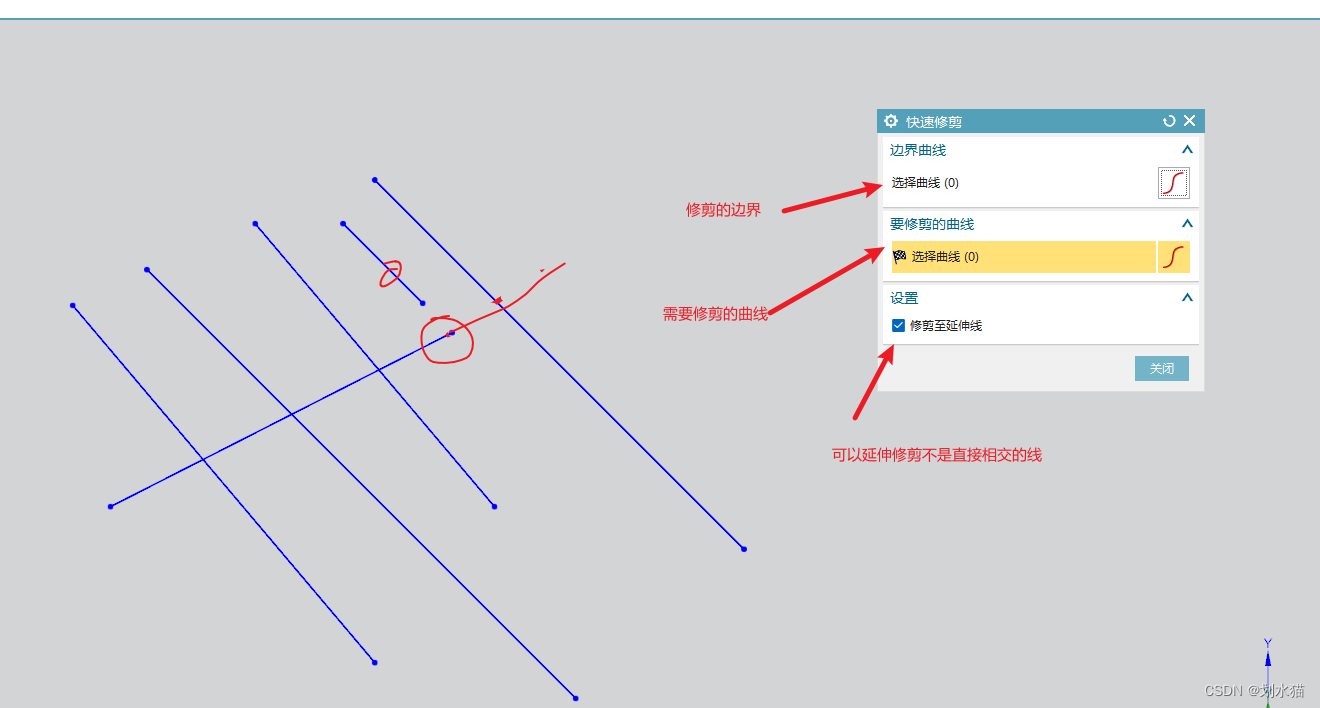

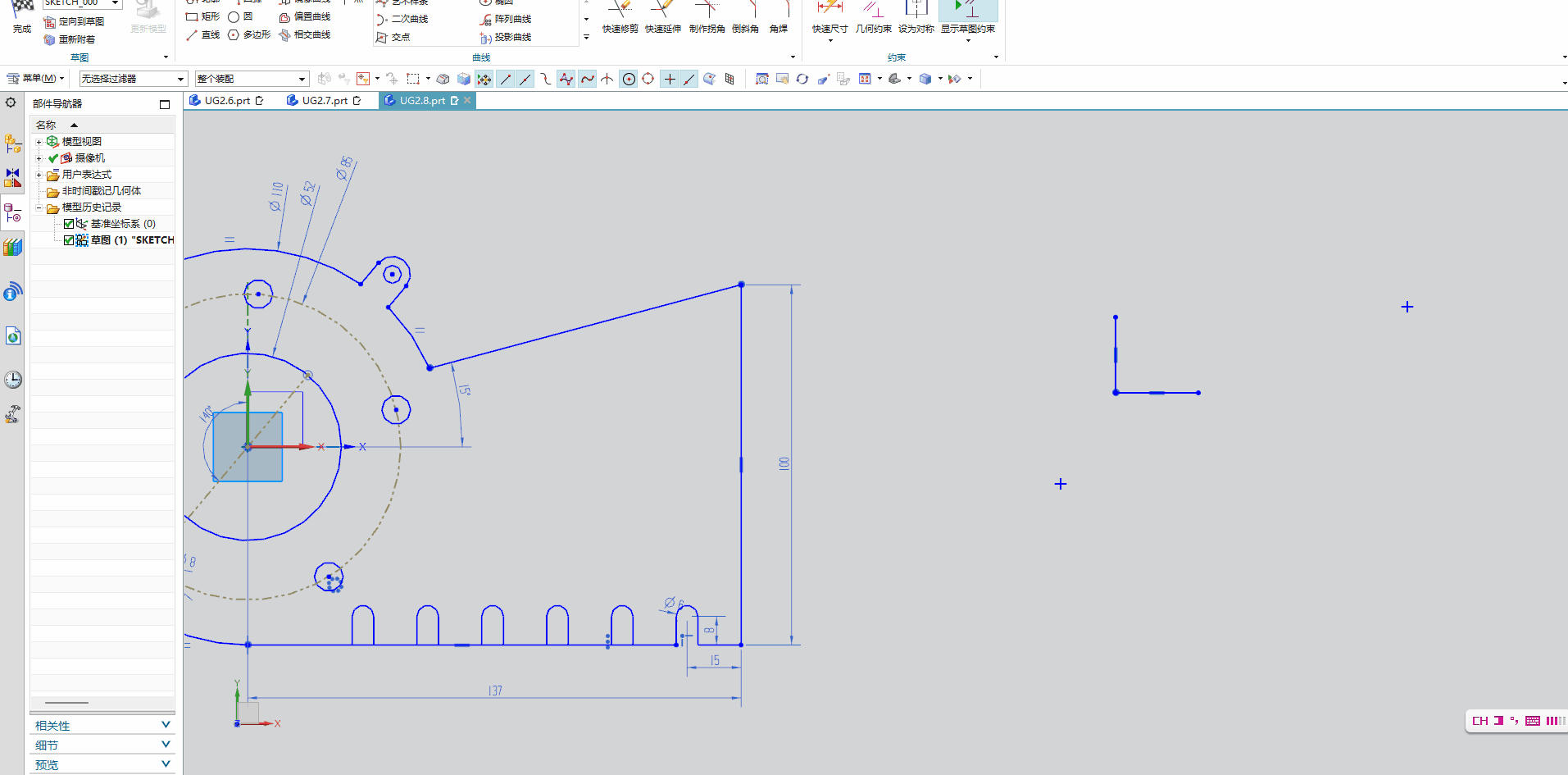

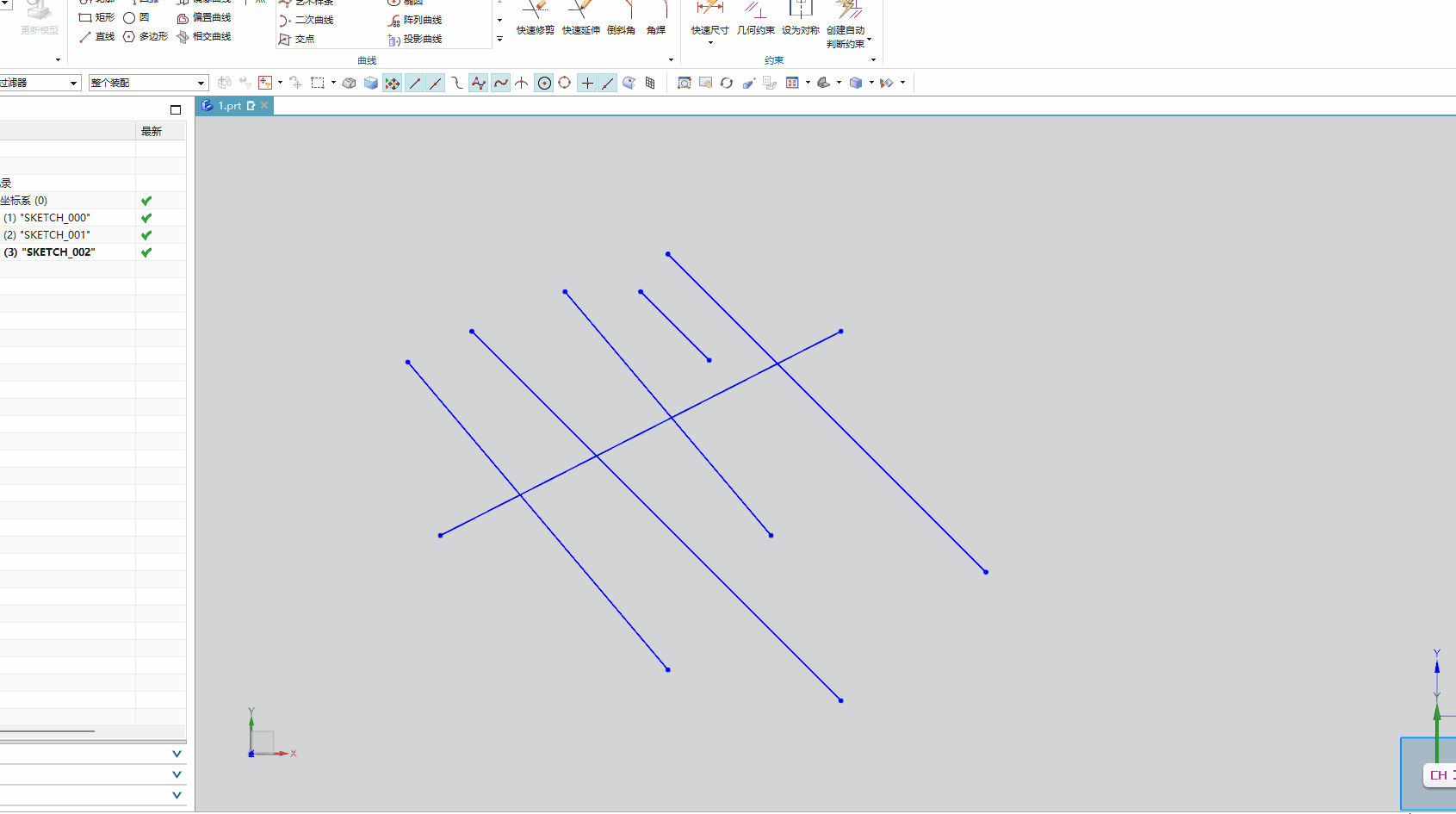

6、快速修建

在这里插入图片描述

在这里插入图片描述

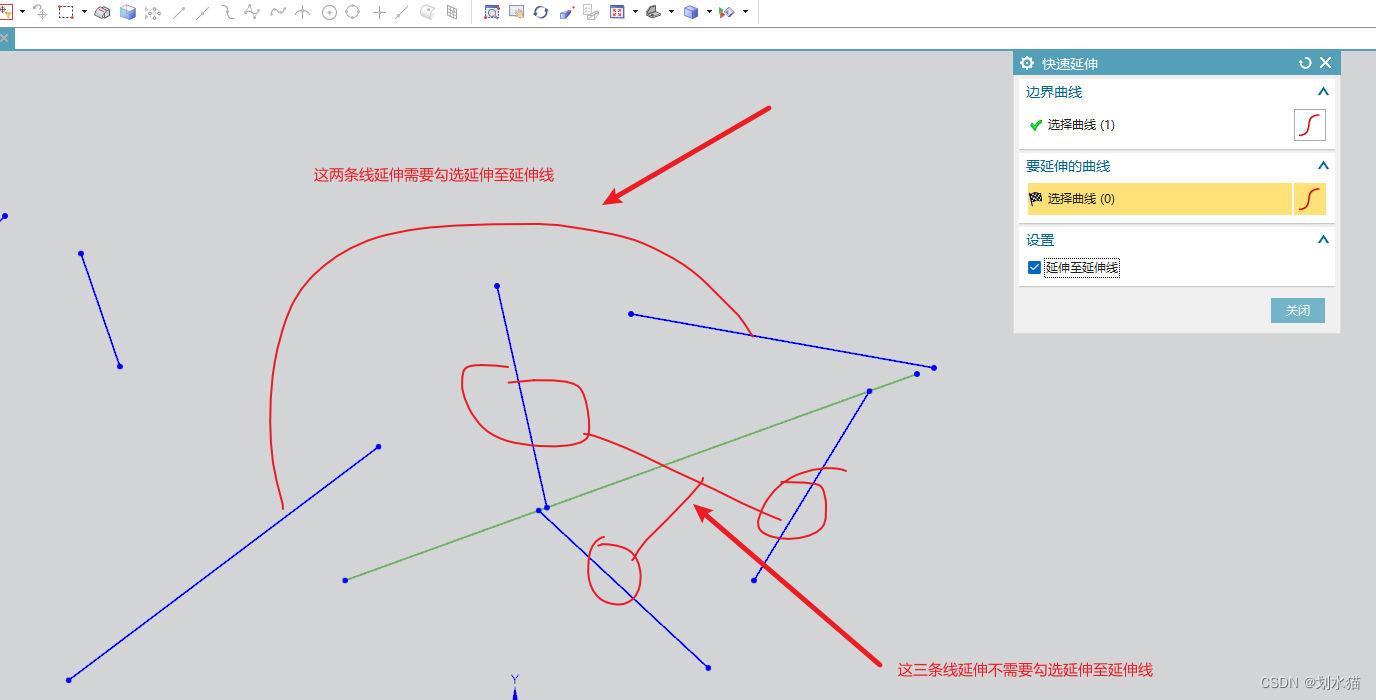

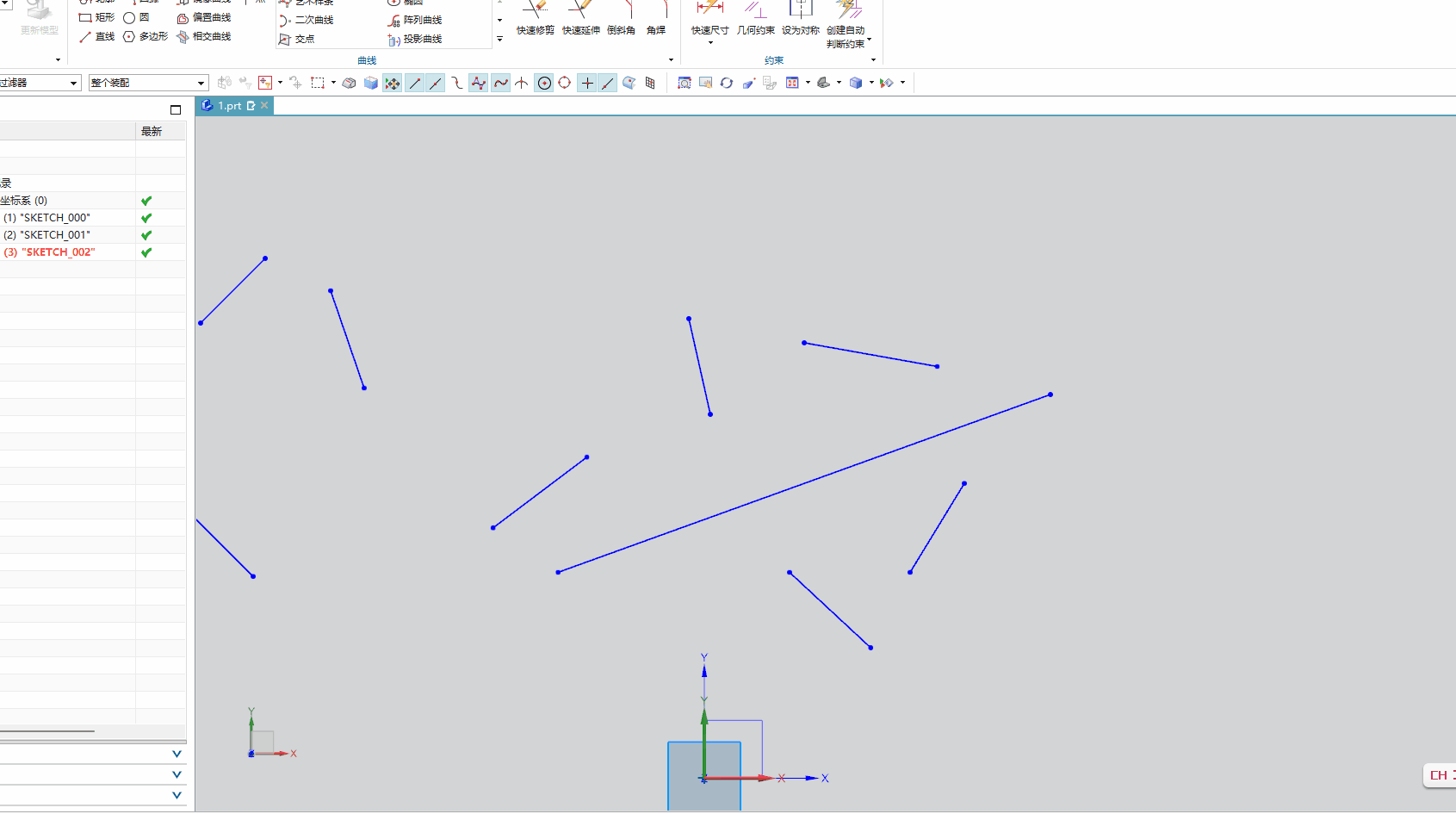

7、快速延伸

在这里插入图片描述
在这里插入图片描述

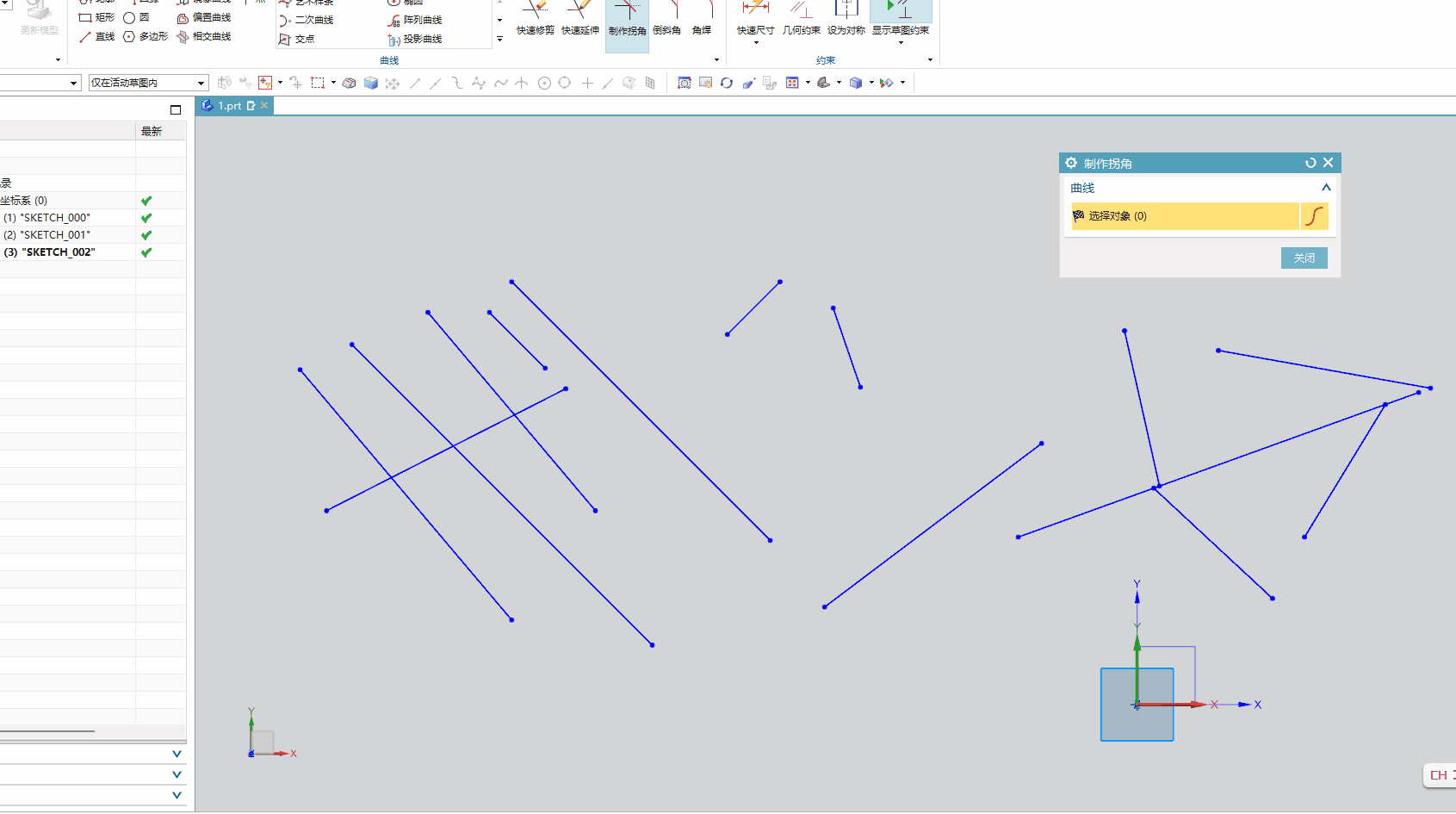

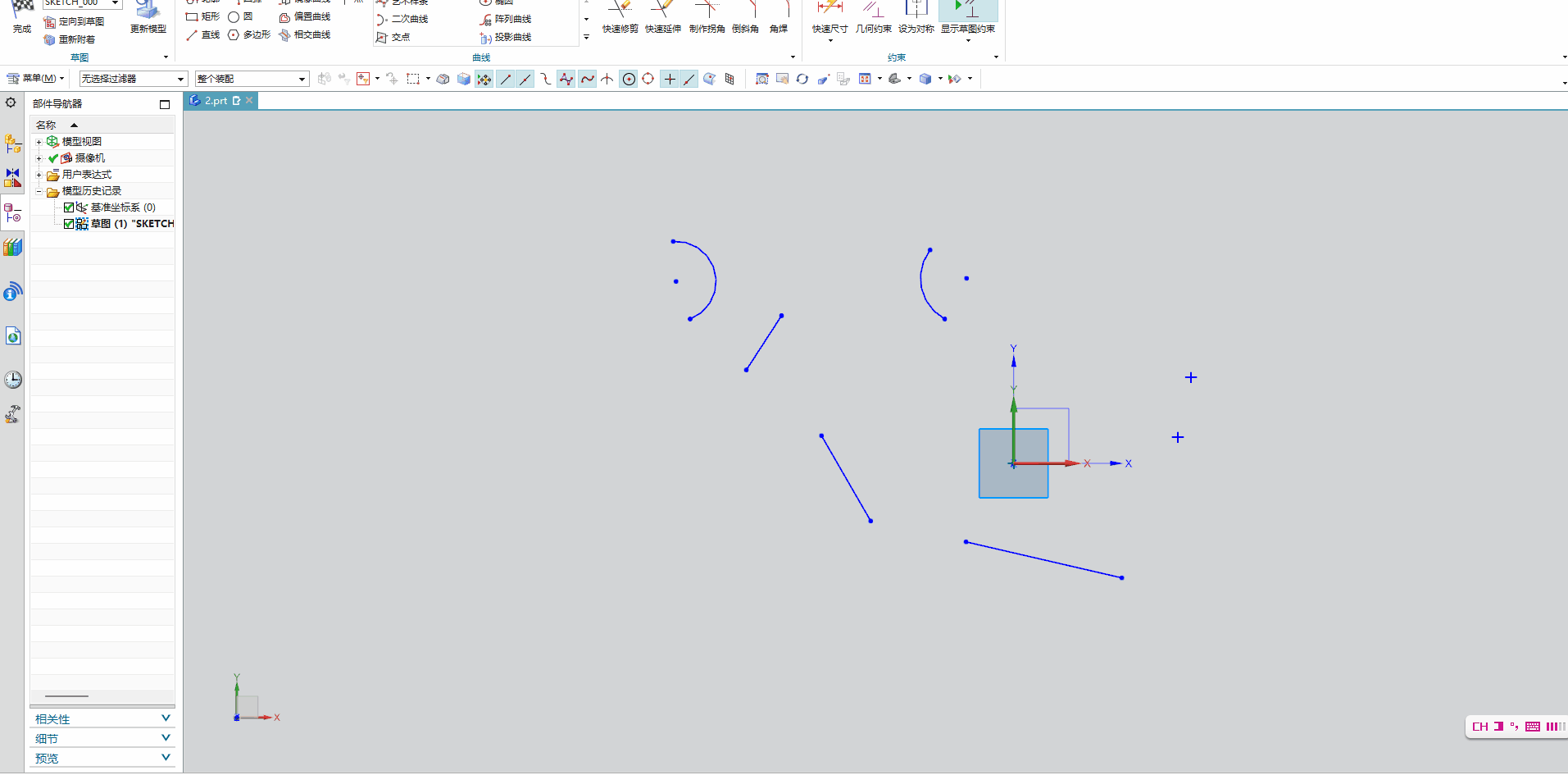

8、制作拐角

制作拐角可以当快速延伸使用
在这里插入图片描述

9、添加约束

约束分为几何约束和尺寸约束
草图完全约束程浅绿色,欠约束程浅棕色

   几何约束:控制图形形状和位置

   尺寸约束:控制图形的大小比列

   整圆标准直径,圆弧标注半径

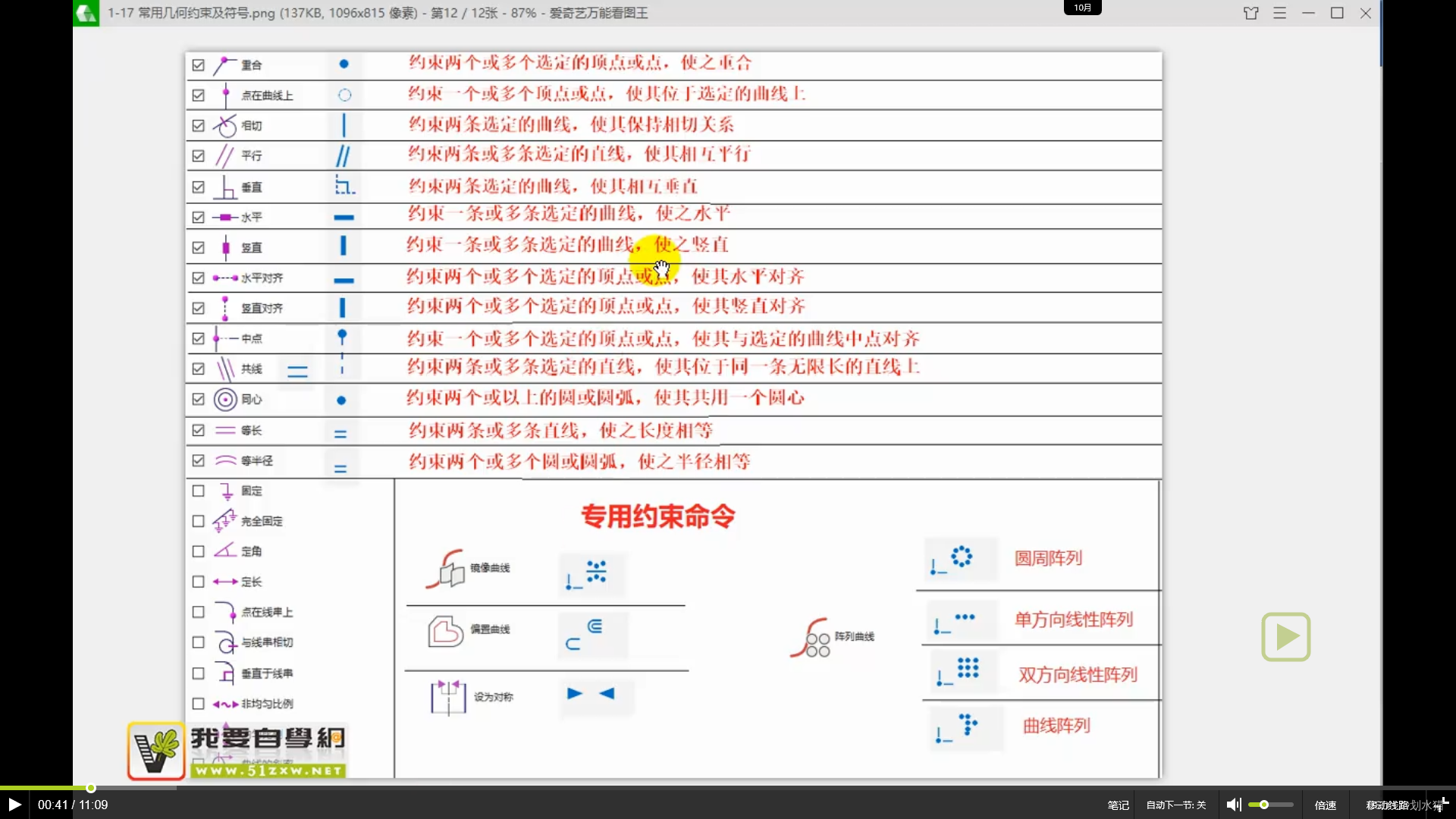

几何约束

在这里插入图片描述

尺寸约束

尺寸约束分为驱动尺寸和参考尺寸

  • 驱动尺寸设定好以后拖动图形尺寸不会变化
  • 参考尺寸设定好以后拖动图形尺寸会变化

在这里插入图片描述

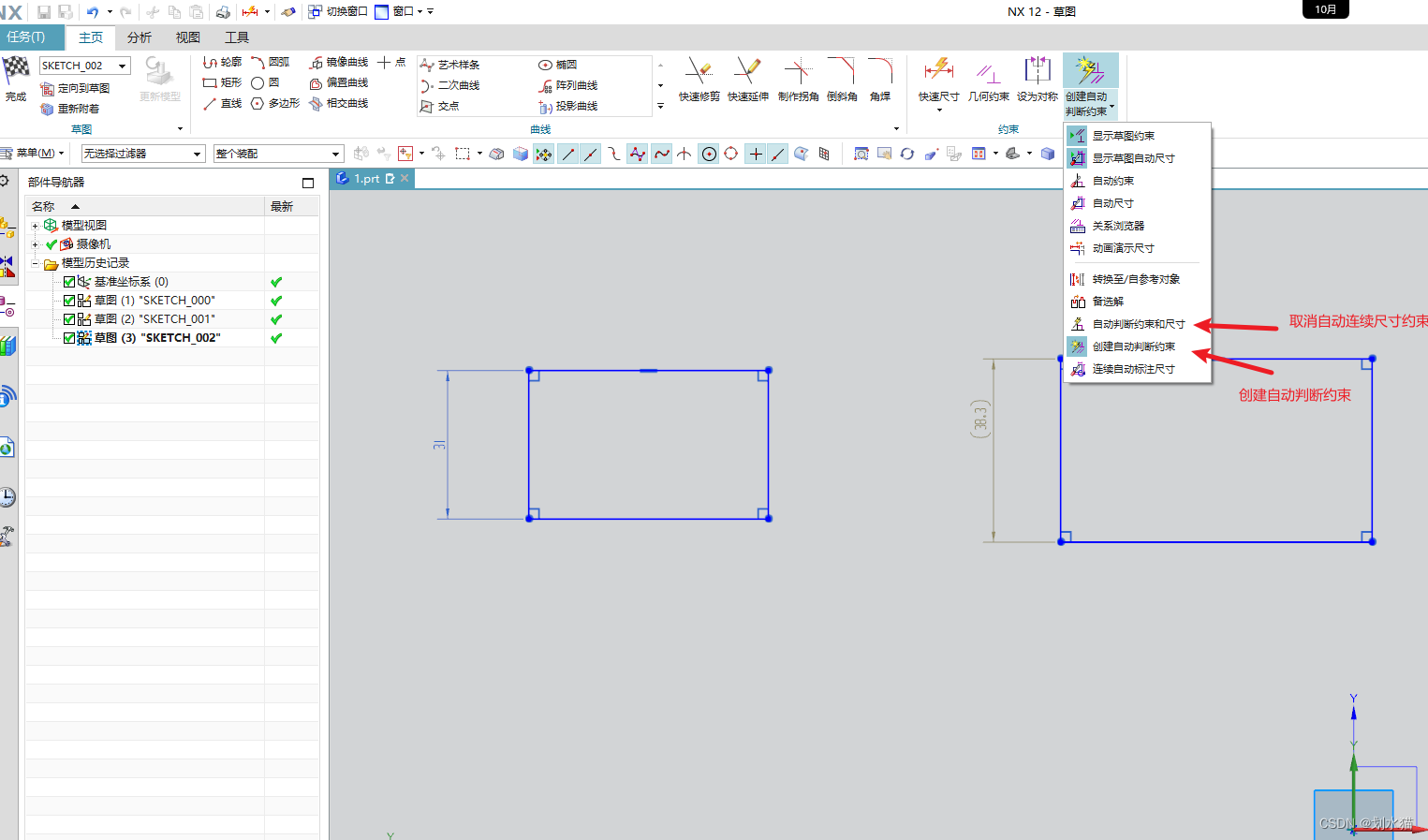

修改自动尺寸约束的方法

在这里插入图片描述

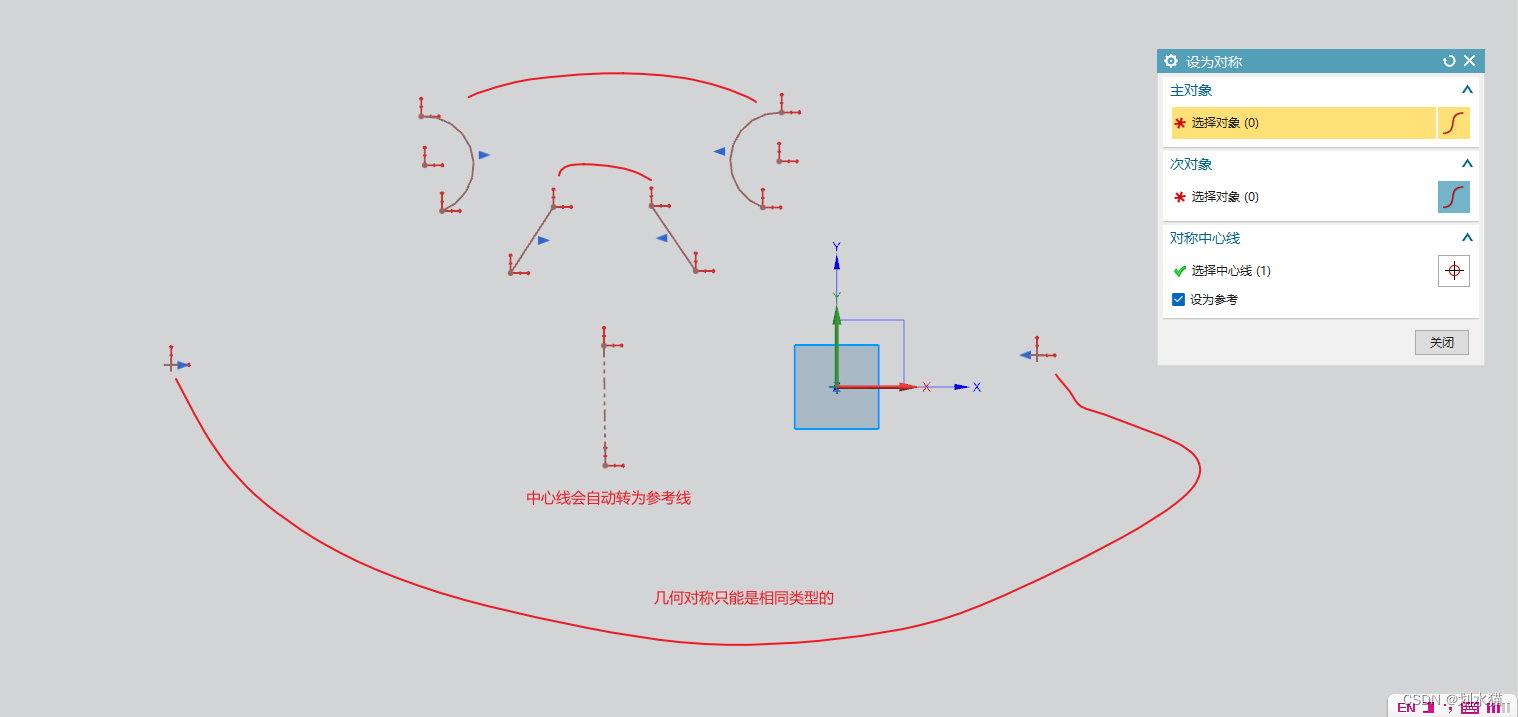

10、对称约束

约束两个点或者相同类型曲线相对于中心线对称
在这里插入图片描述在这里插入图片描述

11、镜像曲线

在这里插入图片描述

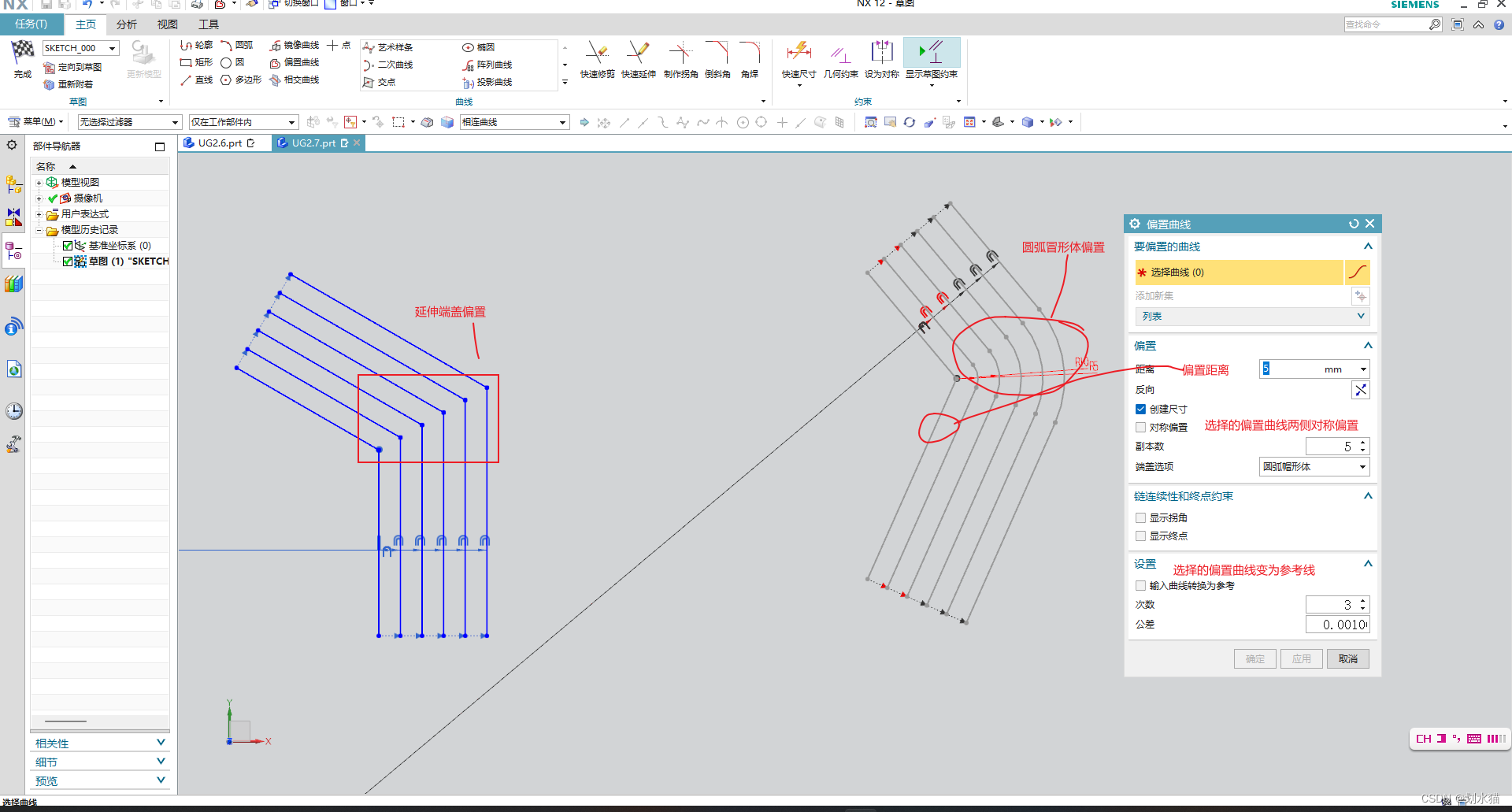

12、偏置曲线

创建尺寸方便以后修改偏置距离
在这里插入图片描述

在这里插入图片描述在这里插入图片描述

13、阵列曲线

线性阵列:沿线性方向阵列图形

   圆形阵列:绕指定圆心圆周阵列图形

   常规阵列:(几乎不用)。

   数量和间隔∶按指定数量由距离或角度阵列图形

   数量和跨距∶在指定范围内按阵列数量均布图形·

   节距和跨距∶在指定范围内按距离或角度求出图形数量。

   若需要再次修改阵列数据可双击阵列后的图形或阵列约束:

在这里插入图片描述

   常规阵列
在这里插入图片描述

在这里插入图片描述

建模命令

拉伸

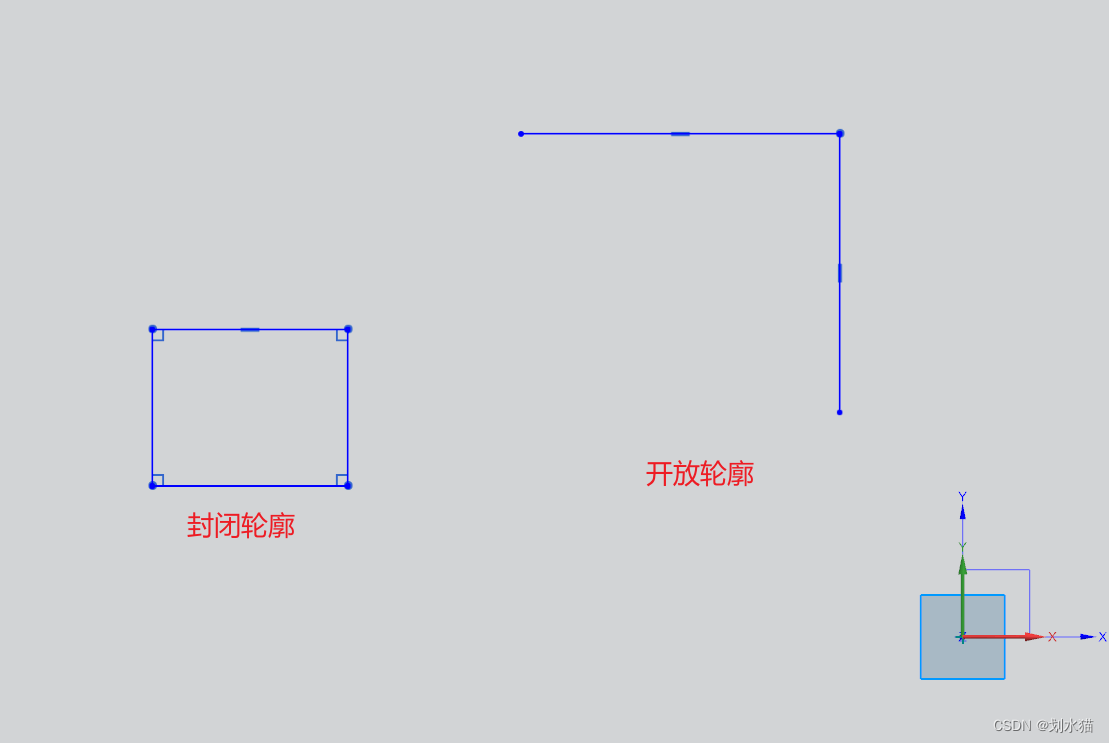

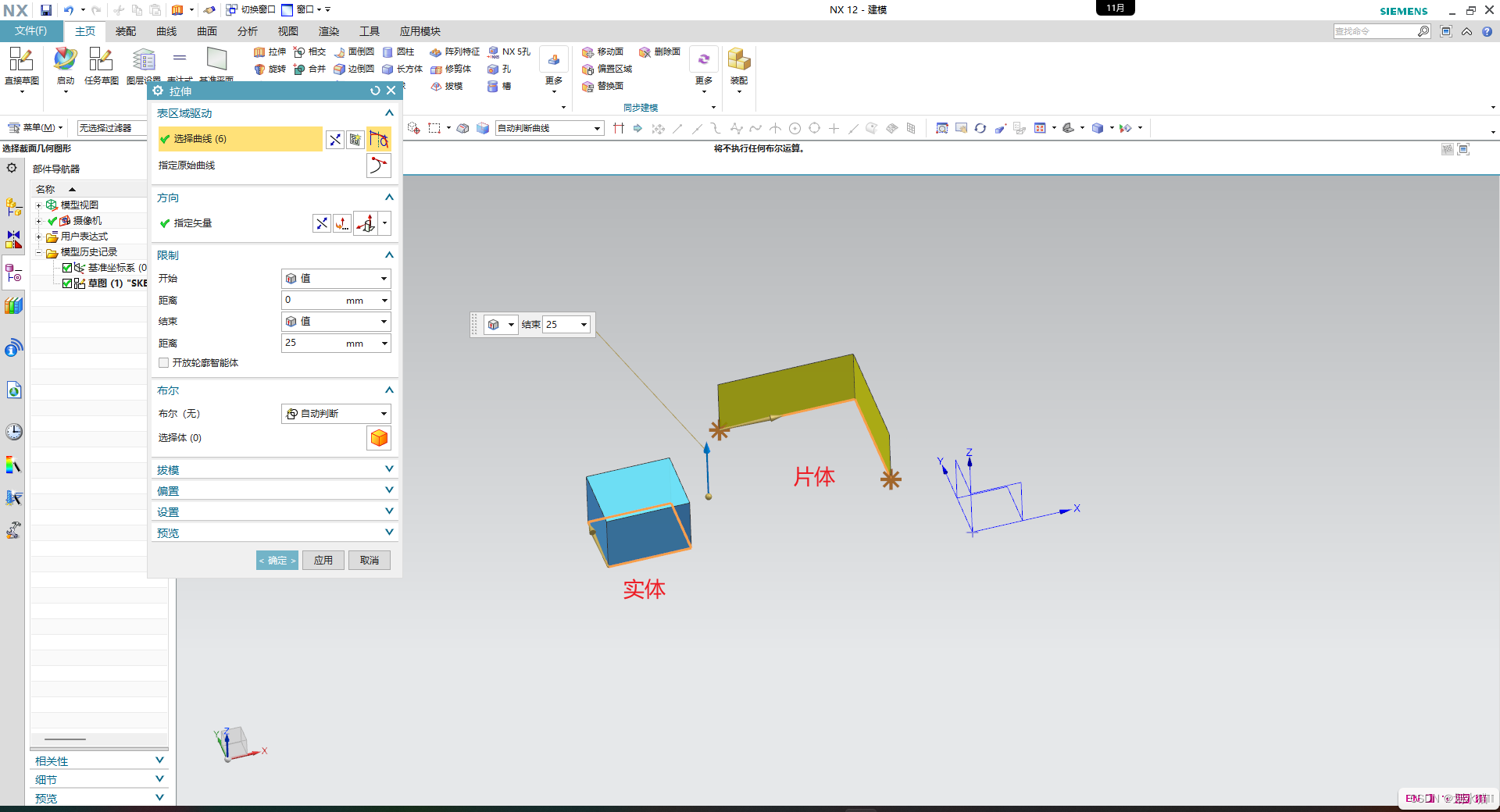

封闭轮廓和开放轮廓

草图
在这里插入图片描述

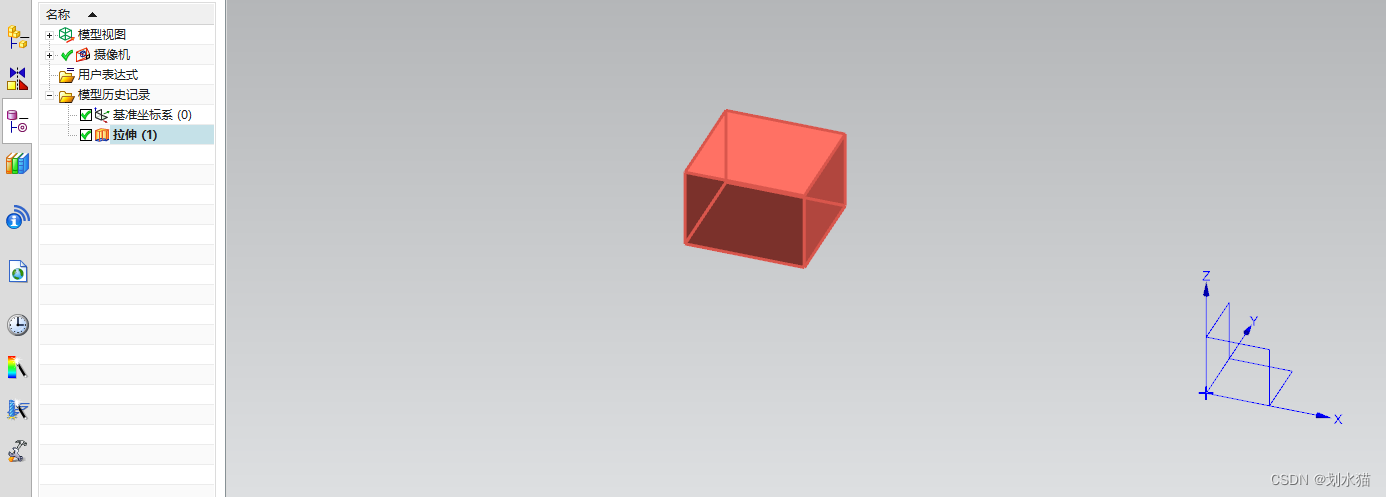

   拉伸后
在这里插入图片描述

拉伸失败的几种情况

参考线不参与拉伸操作

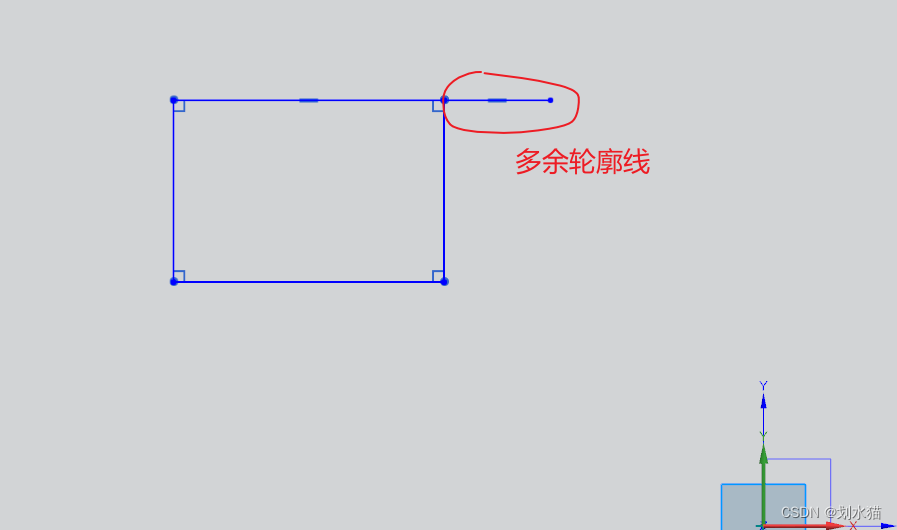

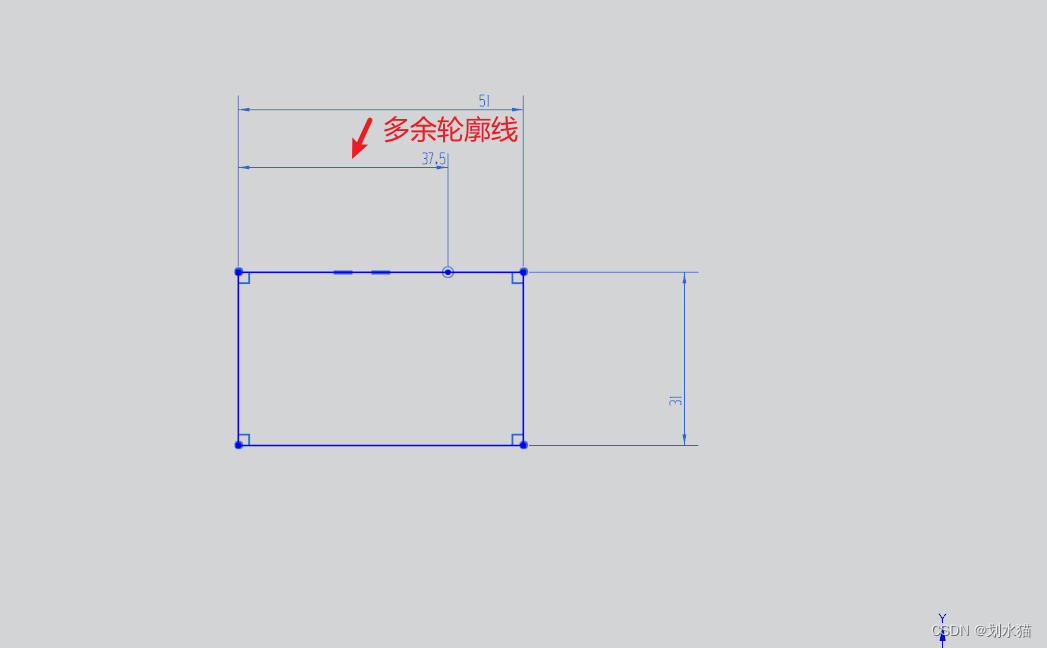

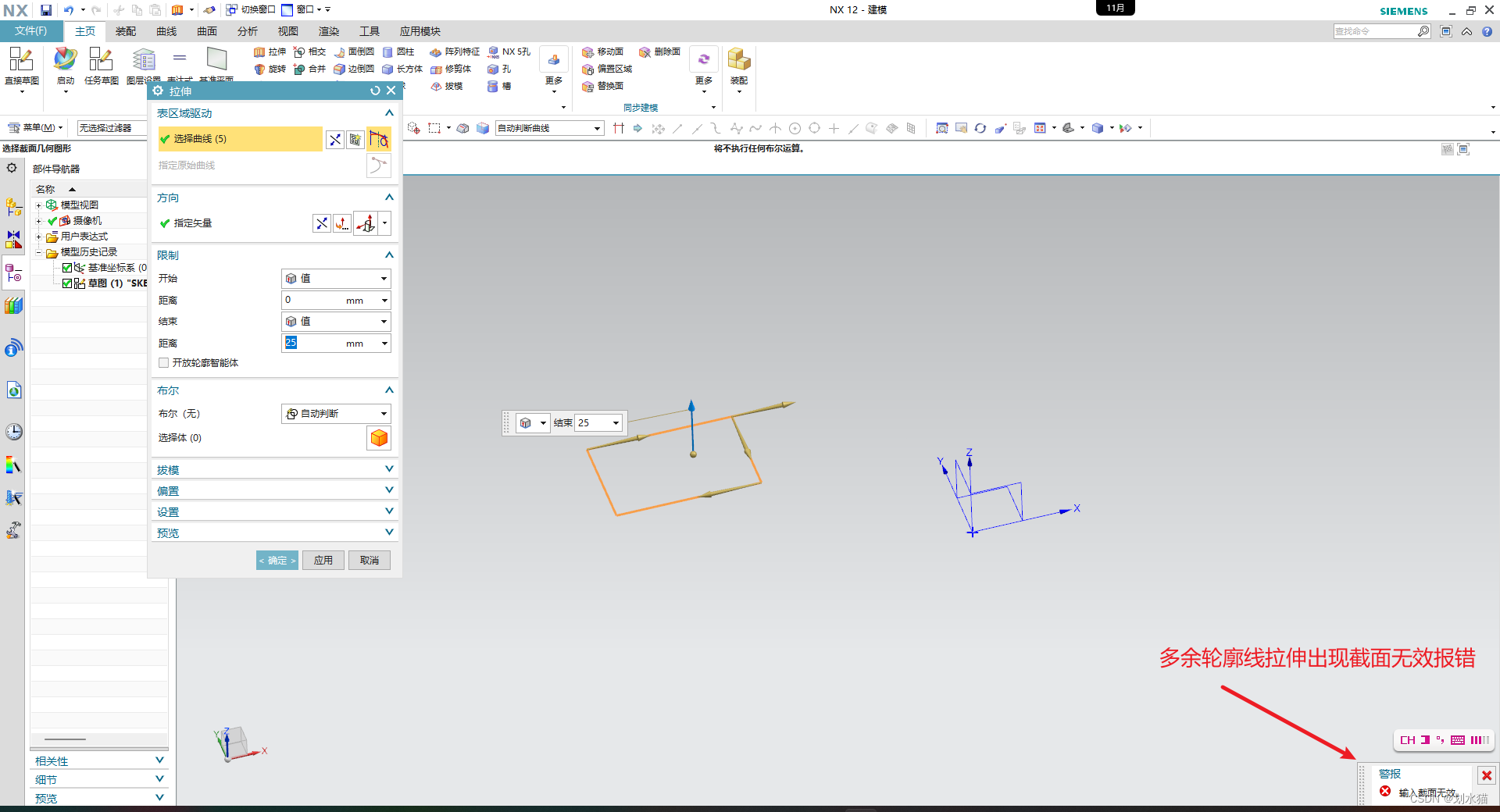

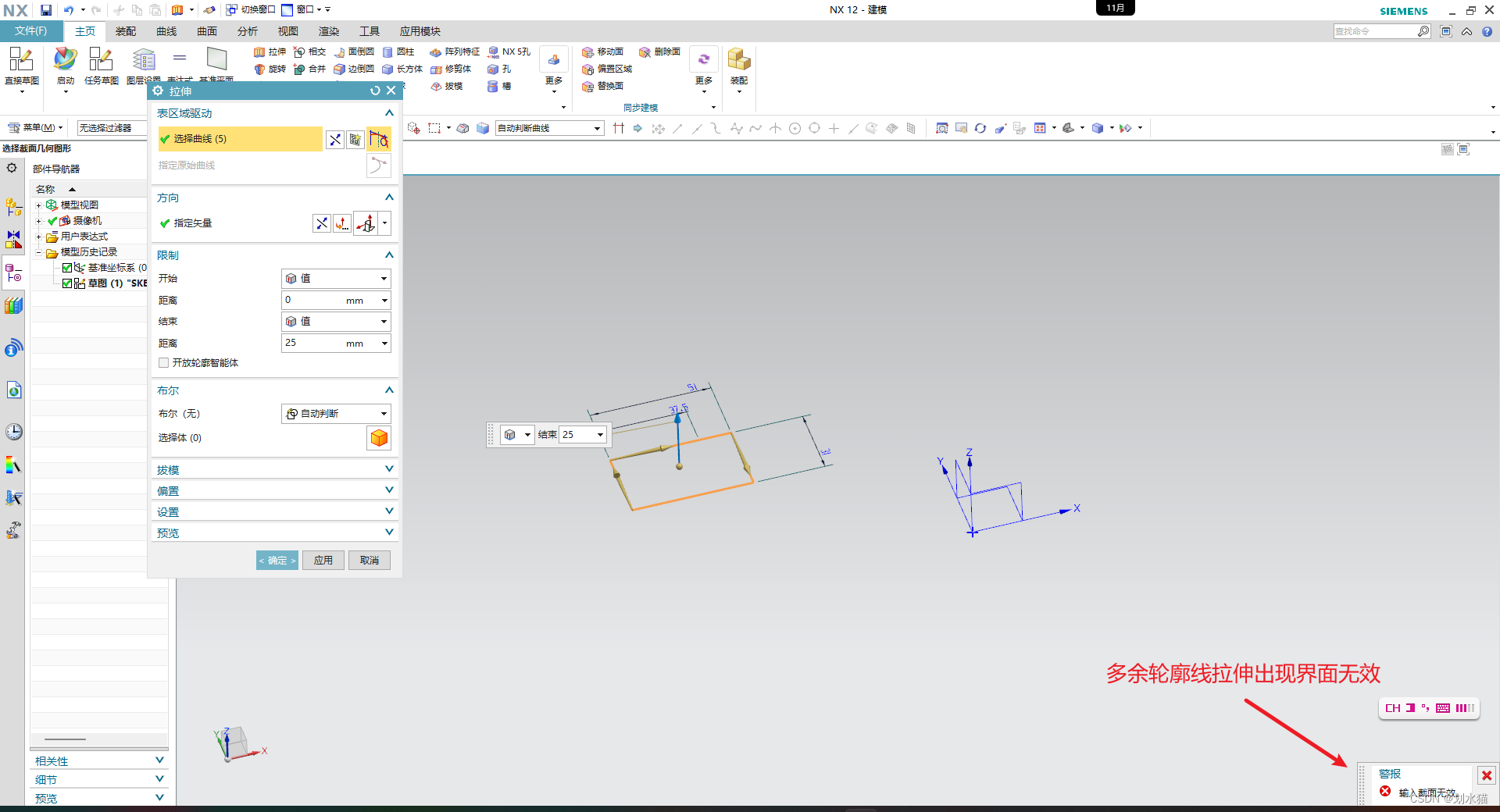

1、轮廓线多余
在这里插入图片描述在这里插入图片描述


2、轮廓线多余
在这里插入图片描述
在这里插入图片描述

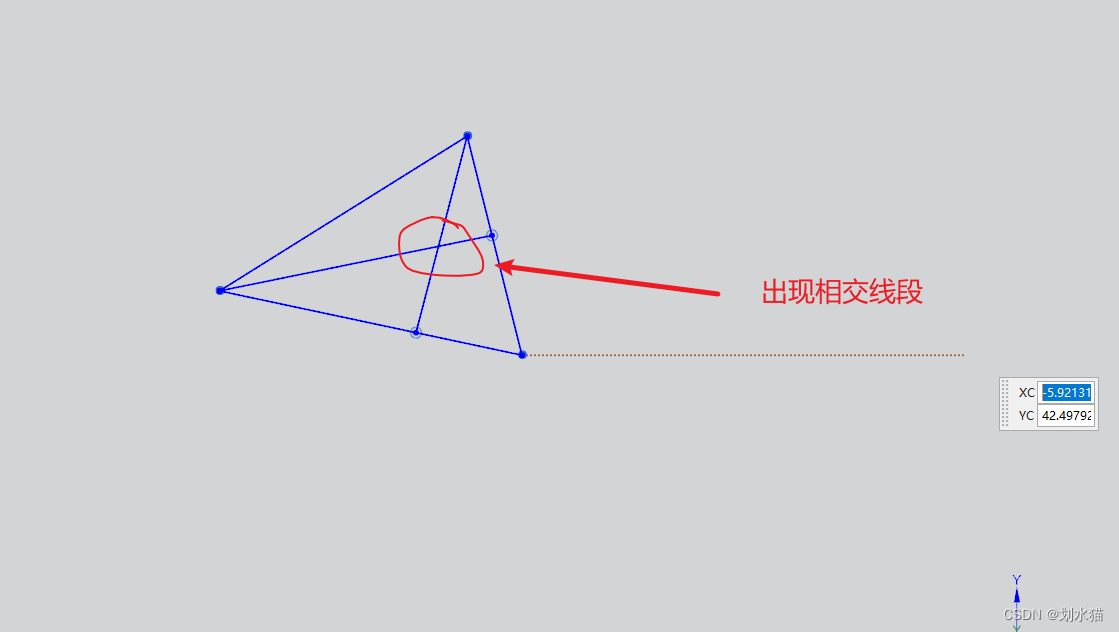

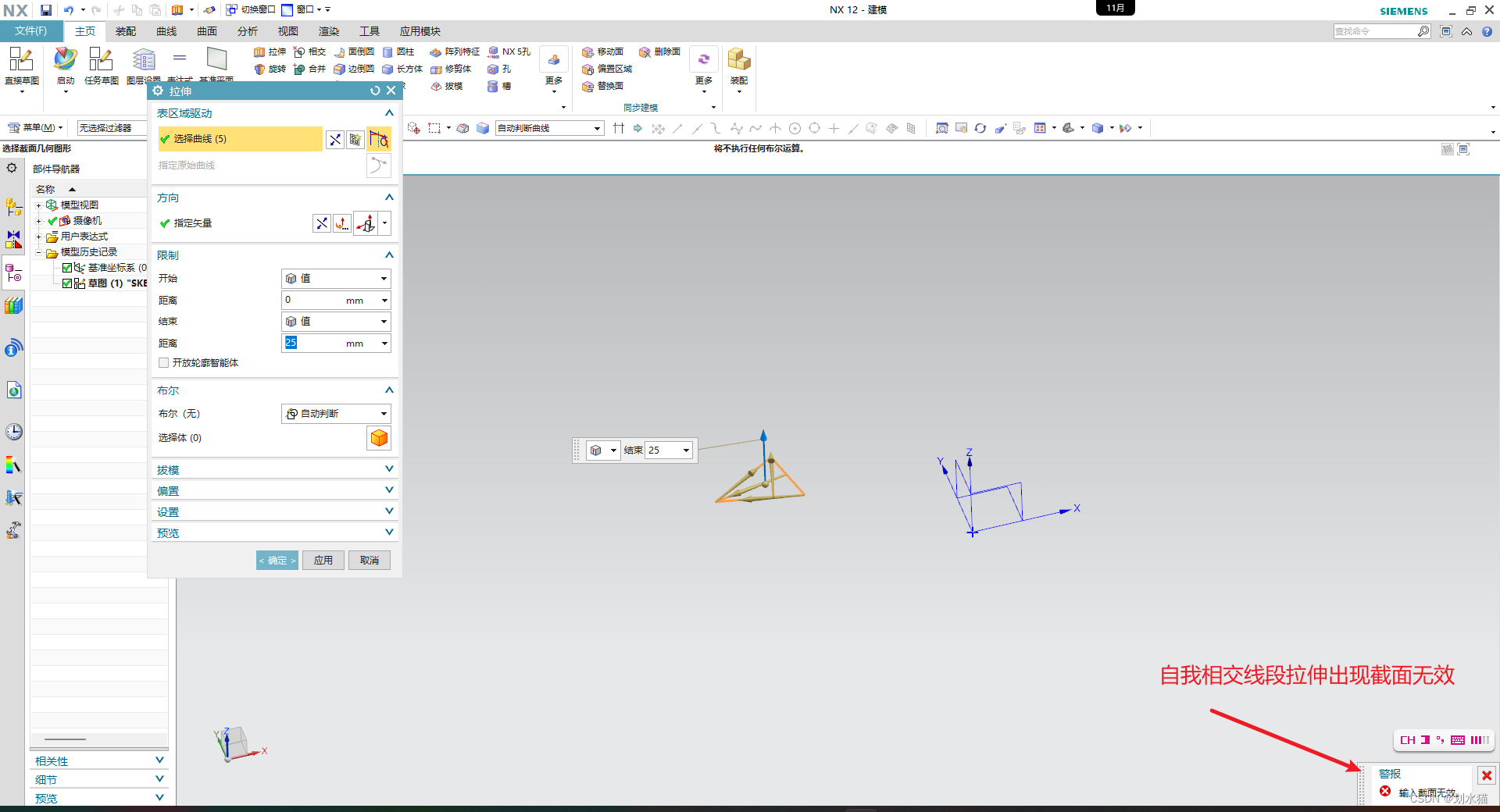

3、自我相交
在这里插入图片描述
在这里插入图片描述

曲线的选择相交处停止、跟随圆角、特征曲线

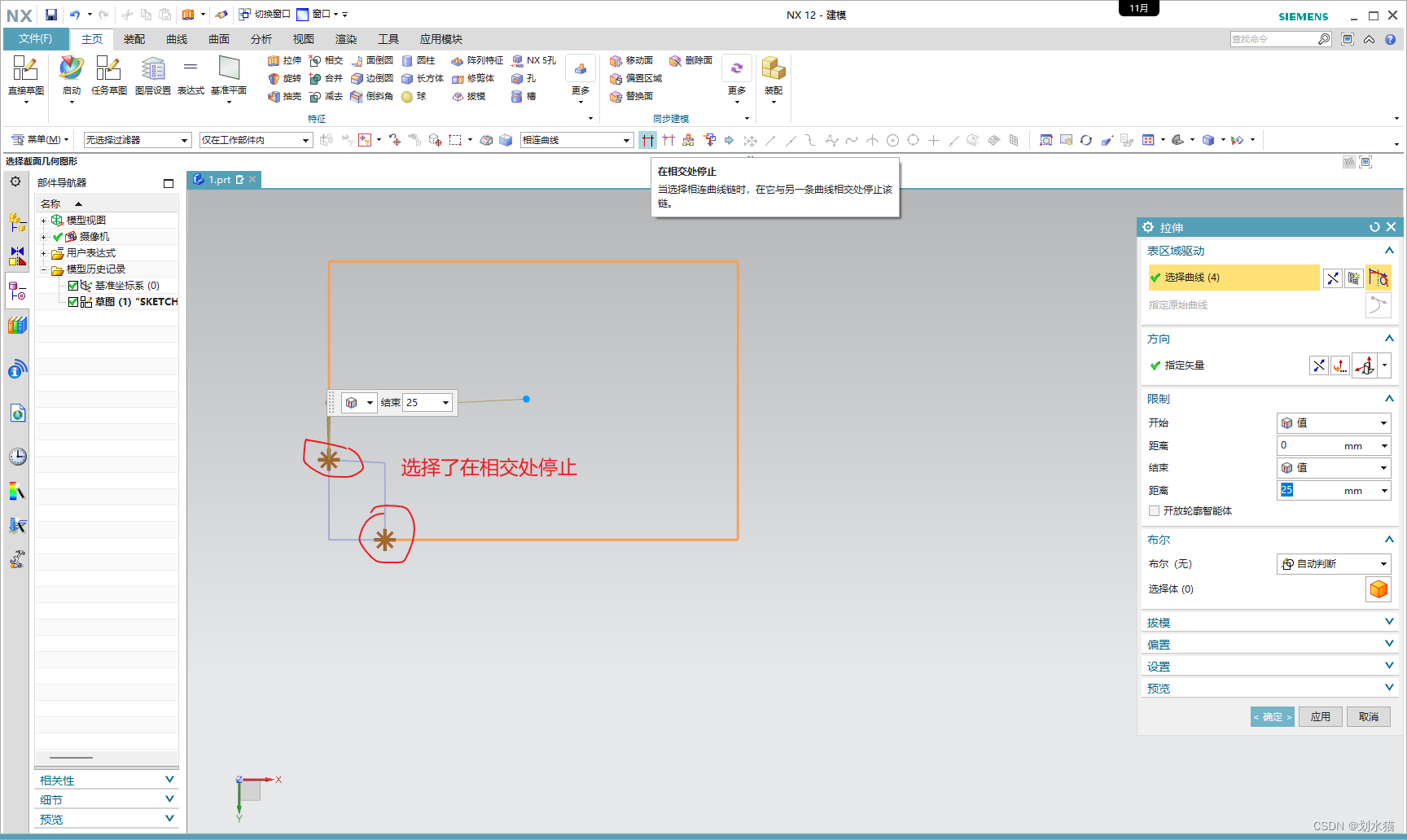

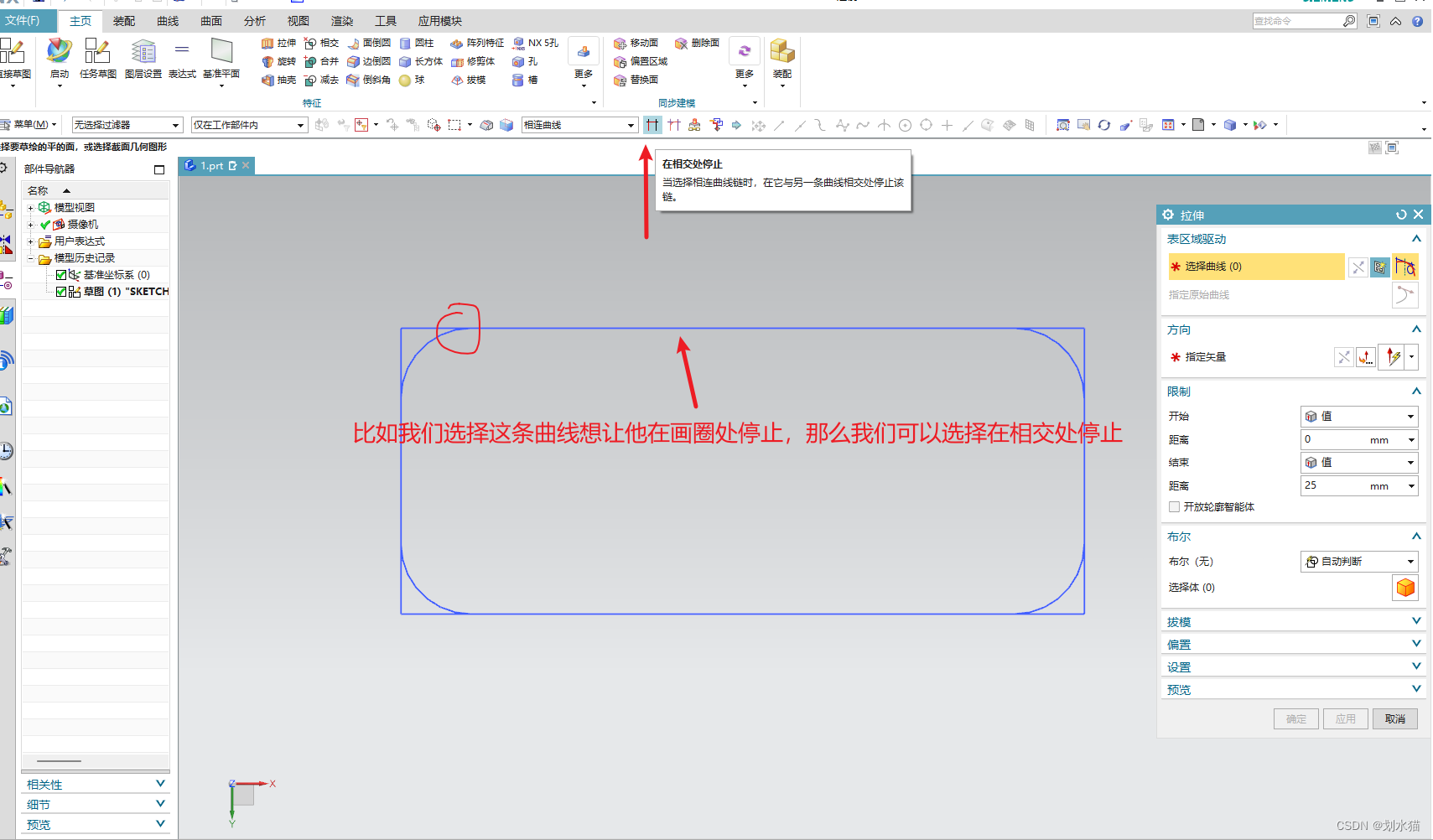

在相交处停止

在这里插入图片描述在这里插入图片描述

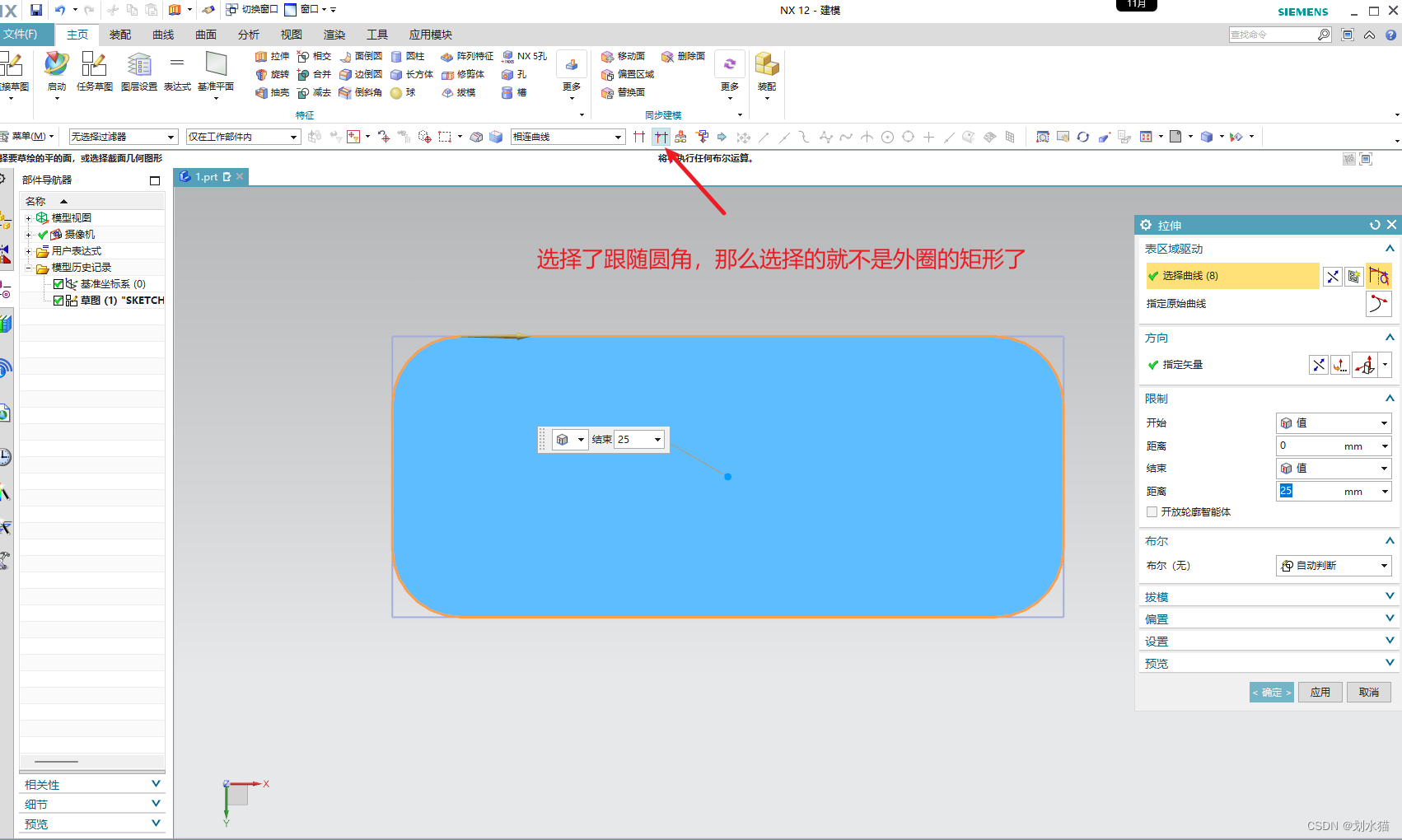

跟随圆角
在这里插入图片描述

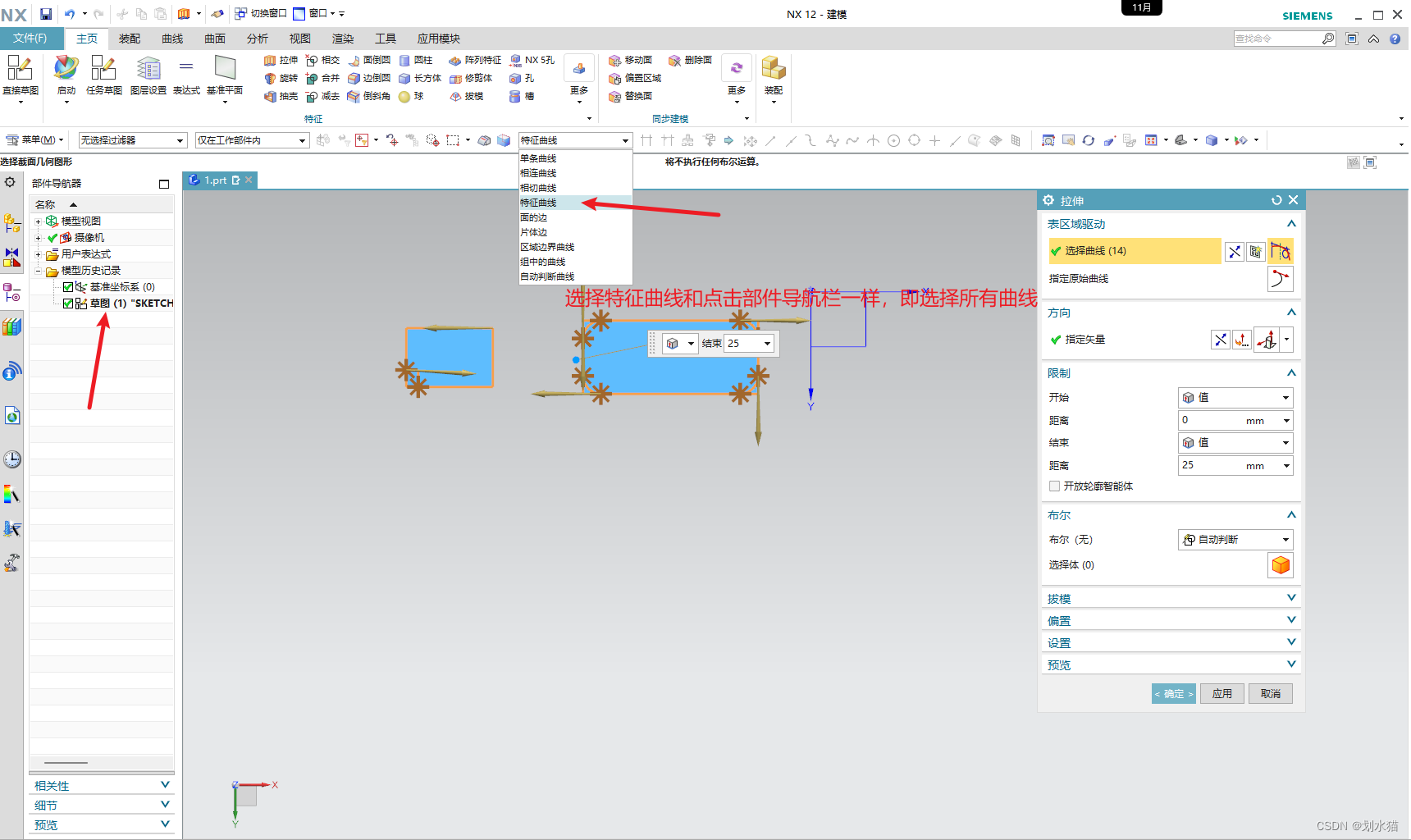

   特征曲线
在这里插入图片描述

限制

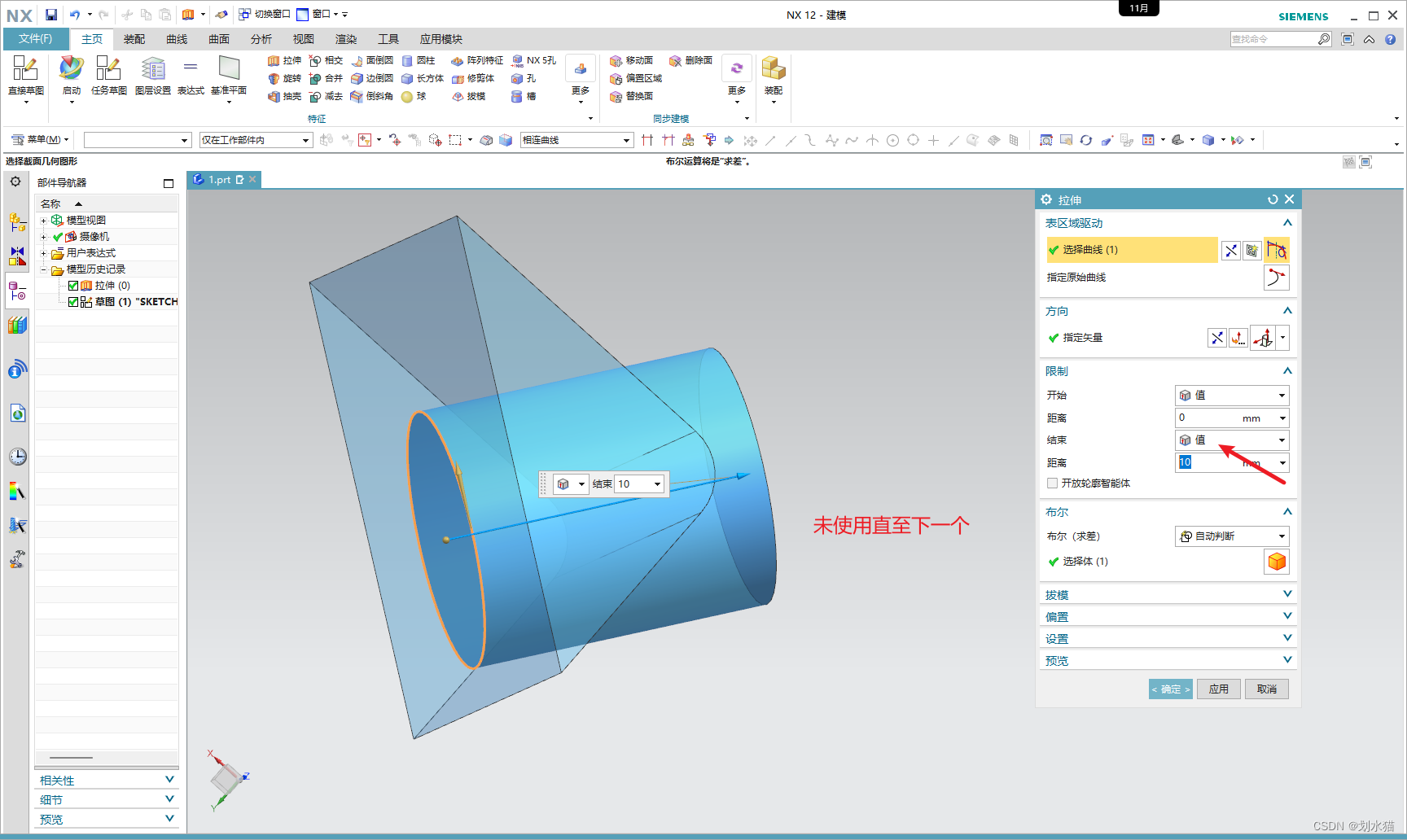

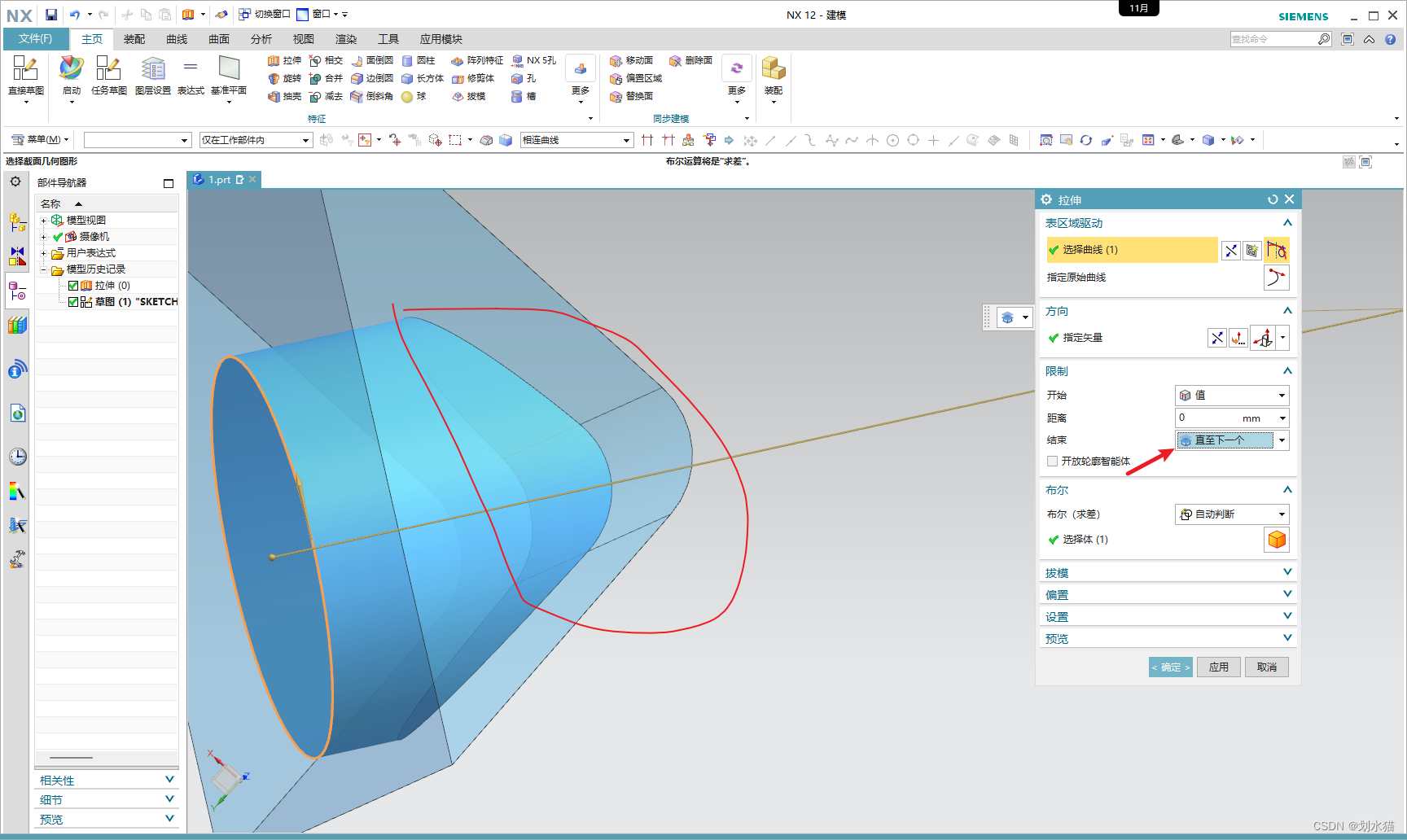

直至下一个

一般拉伸成型到多个面的时候选择直至下一个

可以实现平滑拉伸
在这里插入图片描述
在这里插入图片描述

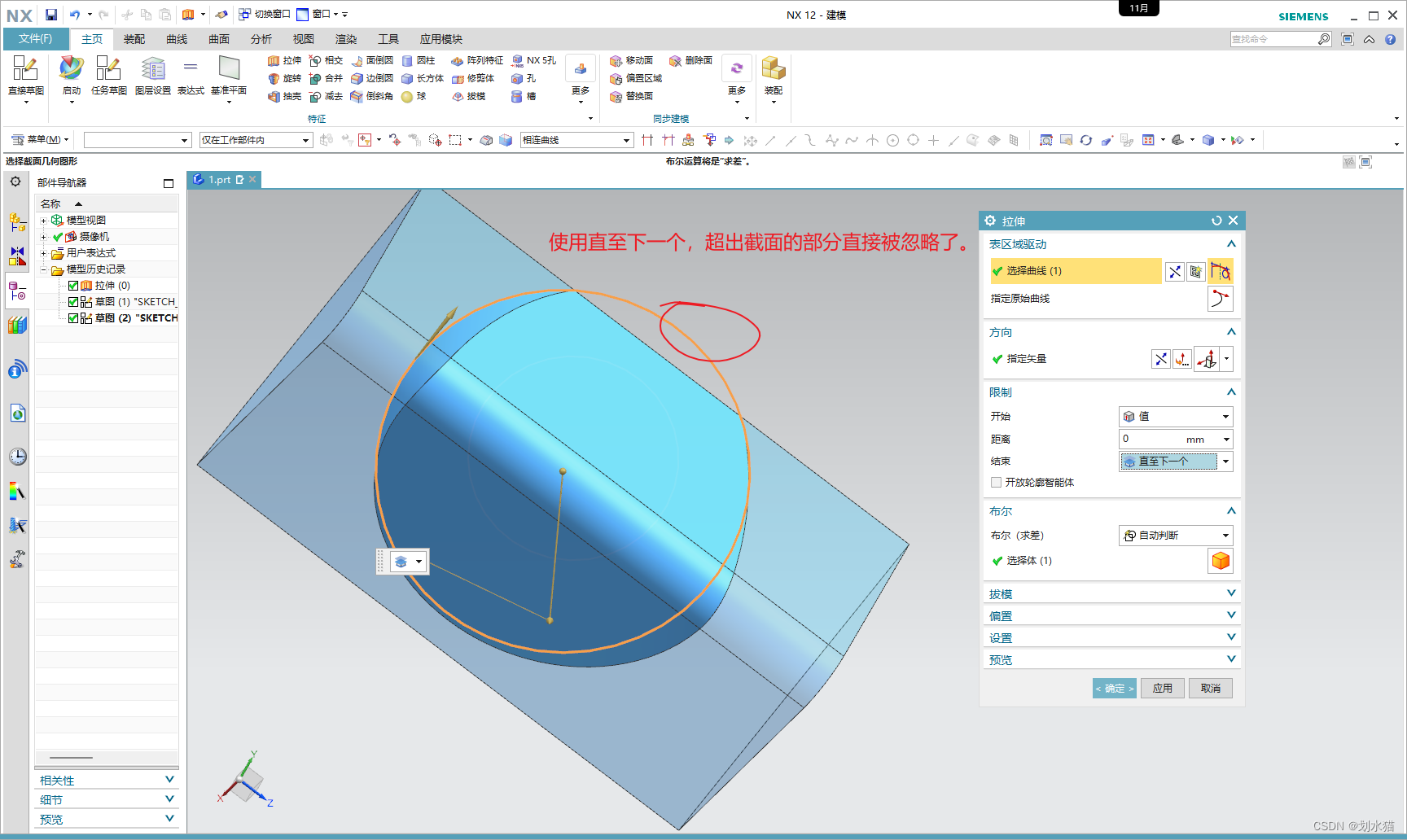

注意直至下一个超出截面部分不会被拉伸

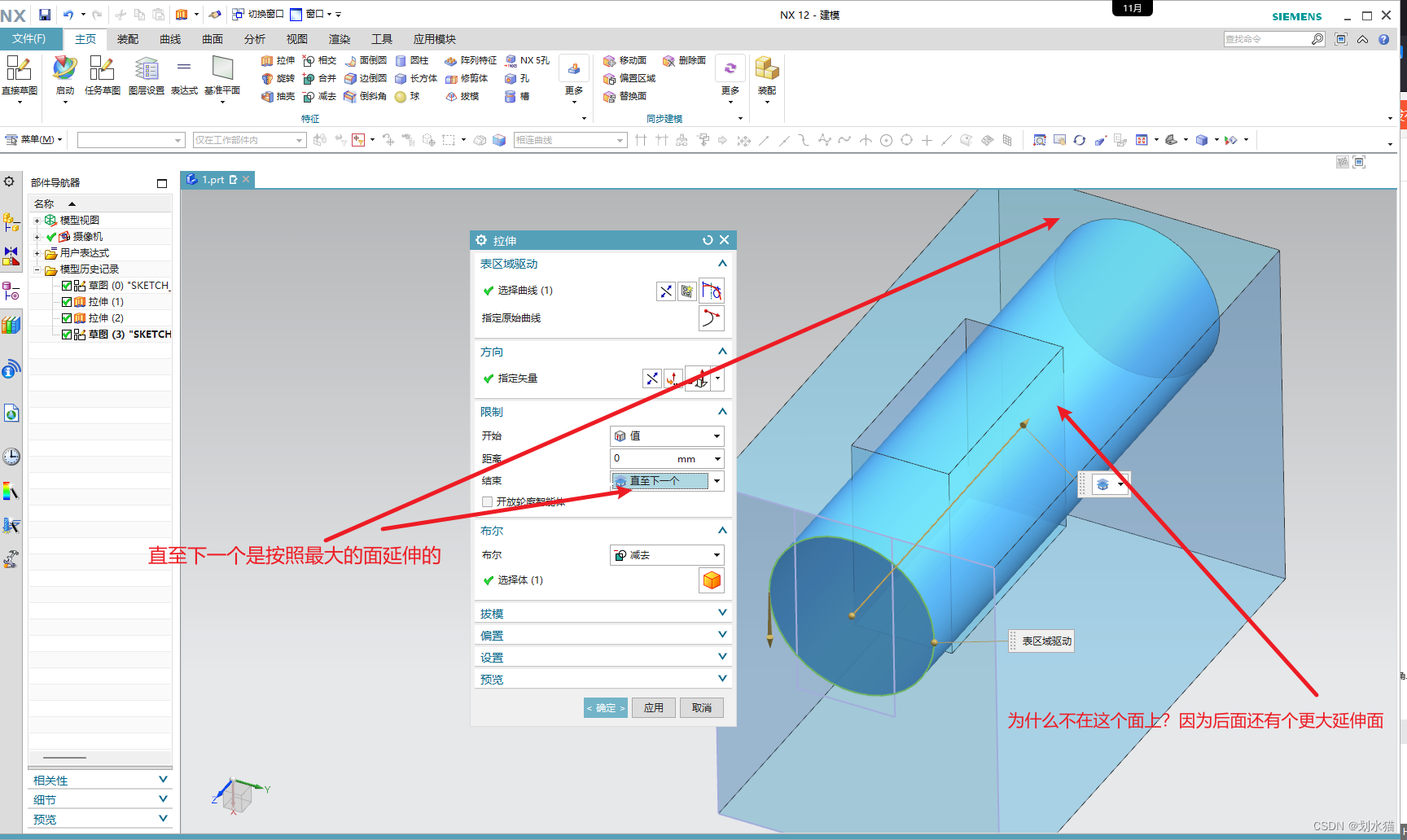

在这里插入图片描述直至下一个会寻找最大的延伸面
在这里插入图片描述

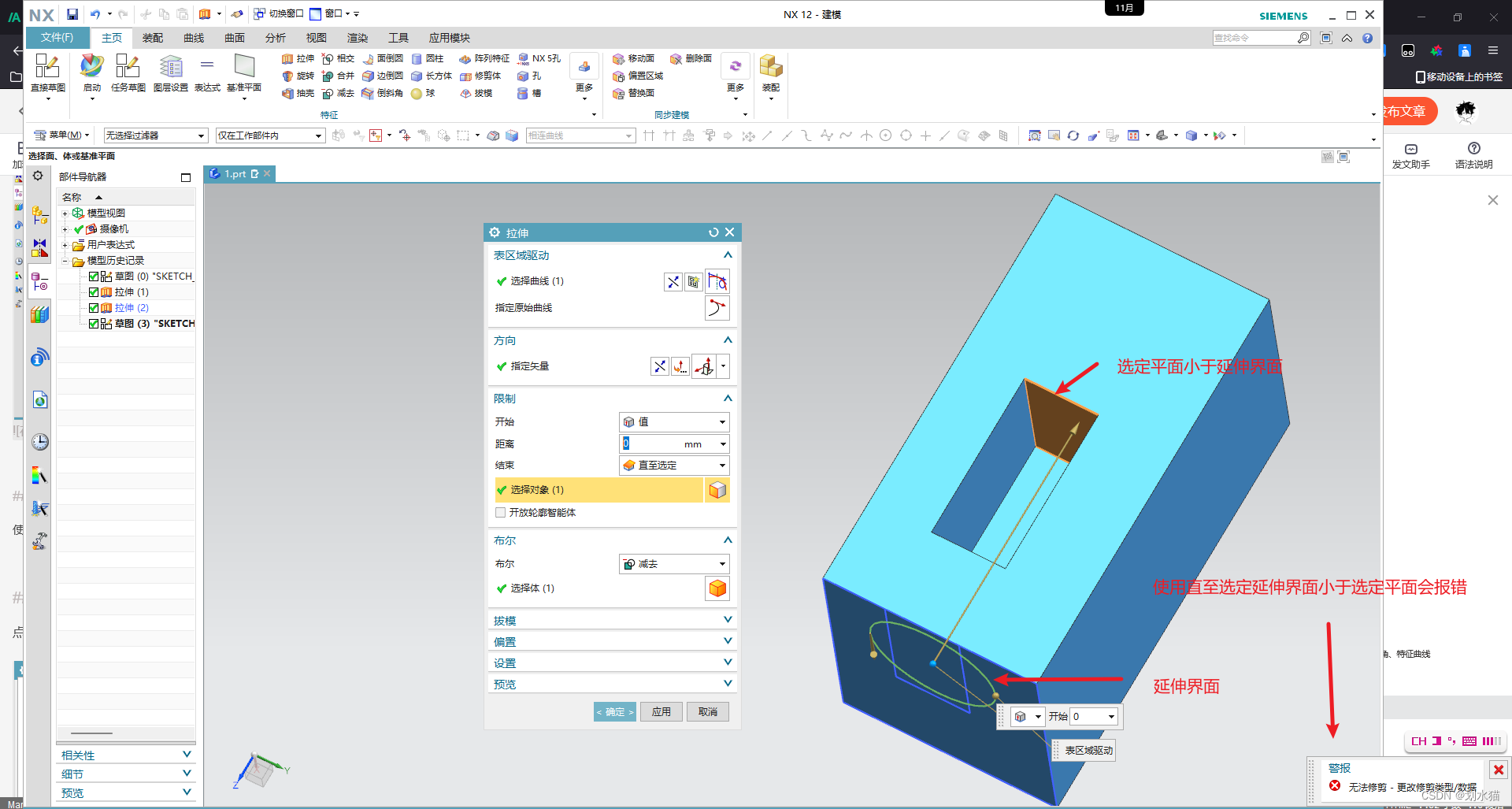

直至选定

使用直至选定的时候截面要在选定平面内否则无法延伸
在这里插入图片描述

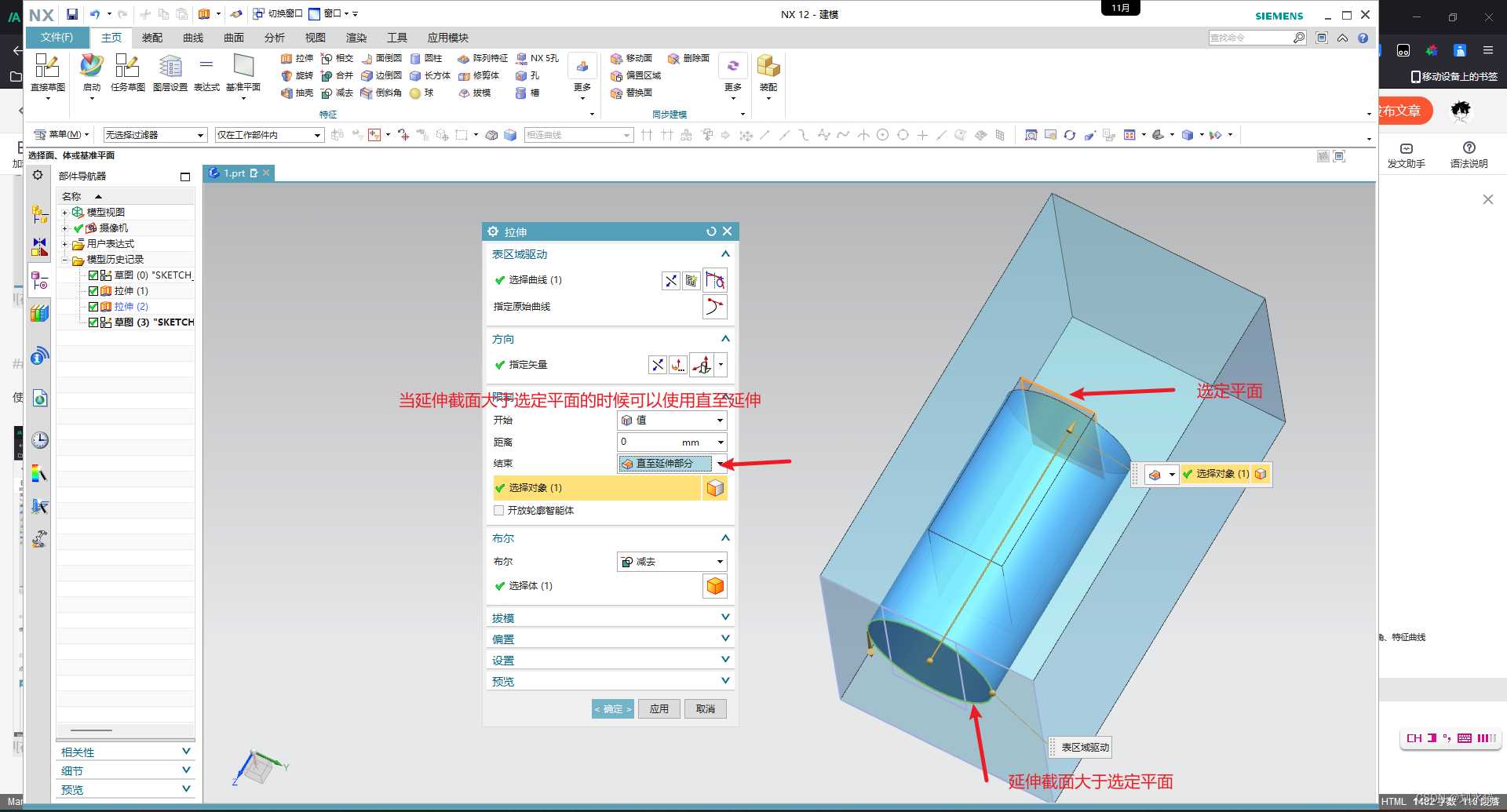

直至延伸

当截面小于选定平面的时候,软件会自动延伸选定平面
在这里插入图片描述

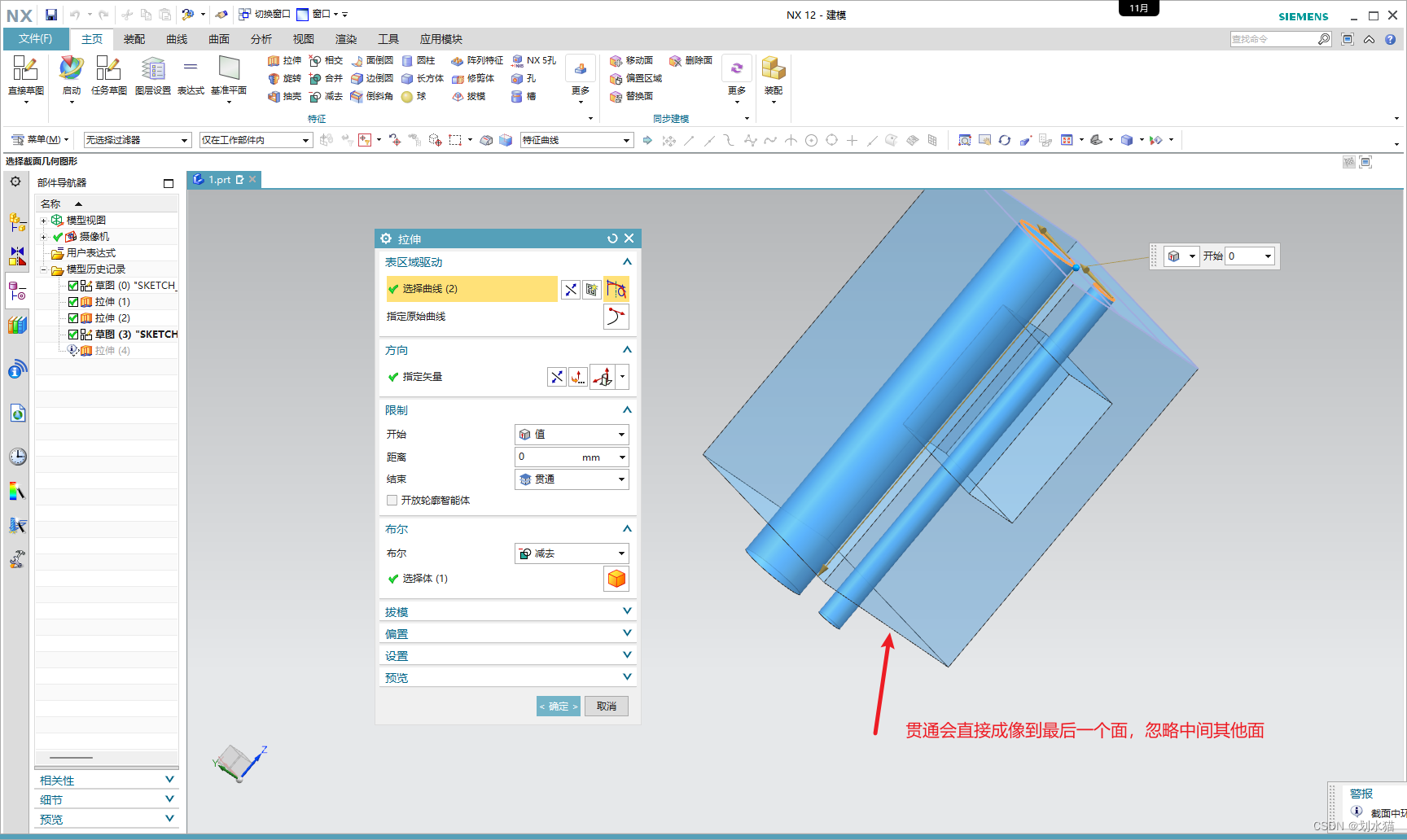

贯通

贯通一般配合布尔运算做切除

   切除的时候一般直接成像到最后一个面忽略中间其他面
在这里插入图片描述

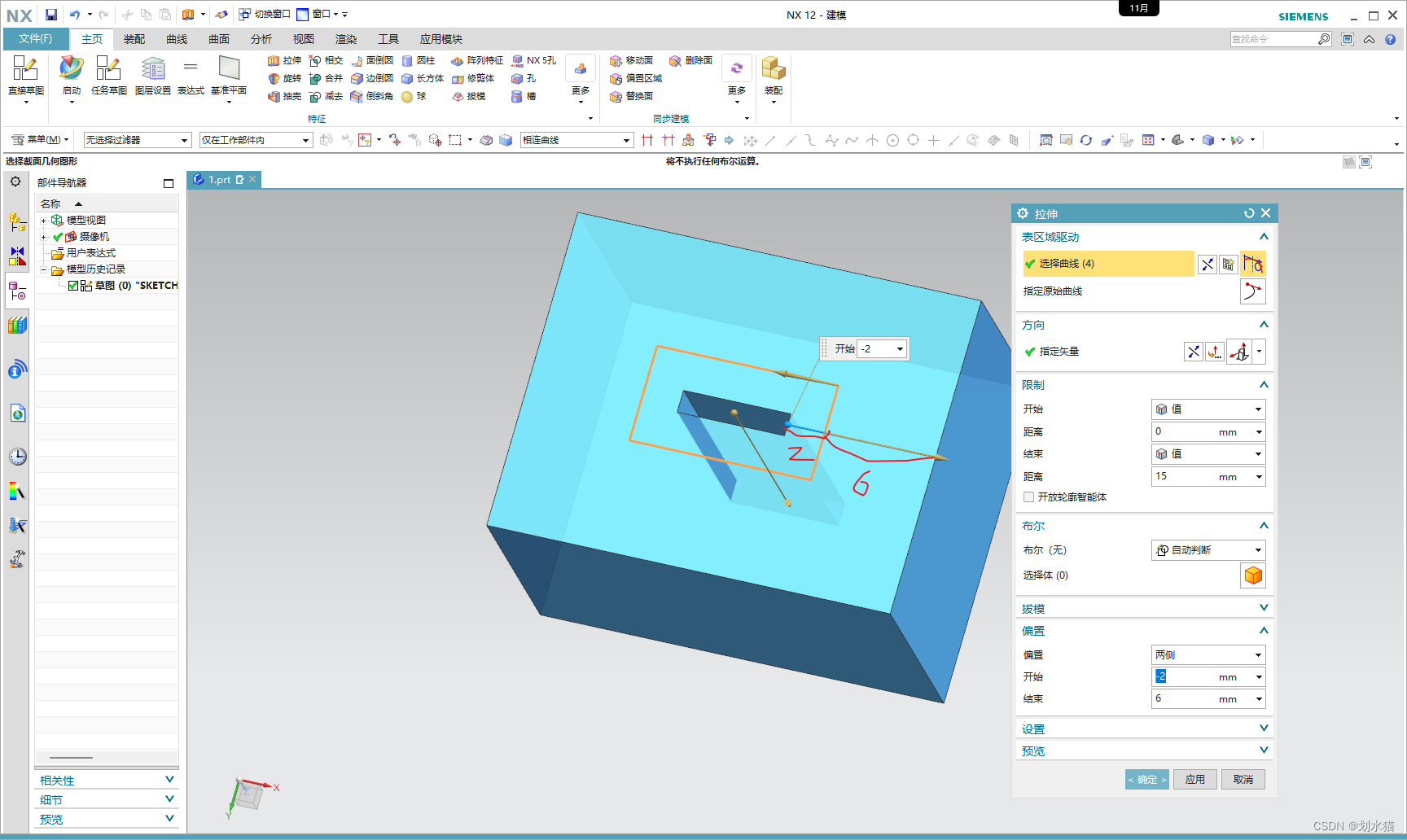

偏置

在这里插入图片描述

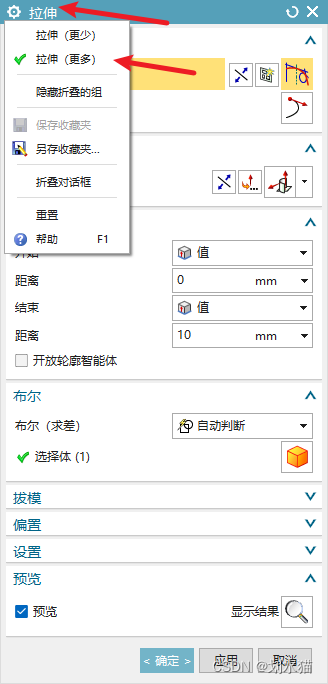

拉伸选项不全

点击齿轮选择更多
在这里插入图片描述

拔模

拔模的时候注意下是从起始处还是从截面处就可以
在这里插入图片描述
