UG NX 12 定向到草图：UG NX 12草图定向方法

UG NX 12 里让草图"摆正朝向正确"，核心就三招——选对面进草图、用'定向视图到草图'、或先选面按 F8 再建草图，不用事后旋转视图硬凑。

我2026年还在用 NX 12 做模具镶件，下面是我实际用的流程，不是帮助文档抄的。

最稳的：先选面再进草图

在建模环境：

1. 左键选平面 / 基准面（要画草图的那个面）
2. 再点草图 (Sketch)​ 图标，或按你自己设的热键
3. NX 会自动把草图坐标系（XC/YC）对齐你选的面法向和一条边方向，草图打开时视图直接正对草图平面。
4. 这是我最推荐的——一步到位，不歪。

踩过的坑：别先点草图再选面，那样有时会沿用上个草图的朝向，尤其从3D曲线投影回来的草图，特别容易翻。

草图已打开但面是歪的

两种情况：

① 草图平面本身对，只是视图歪​

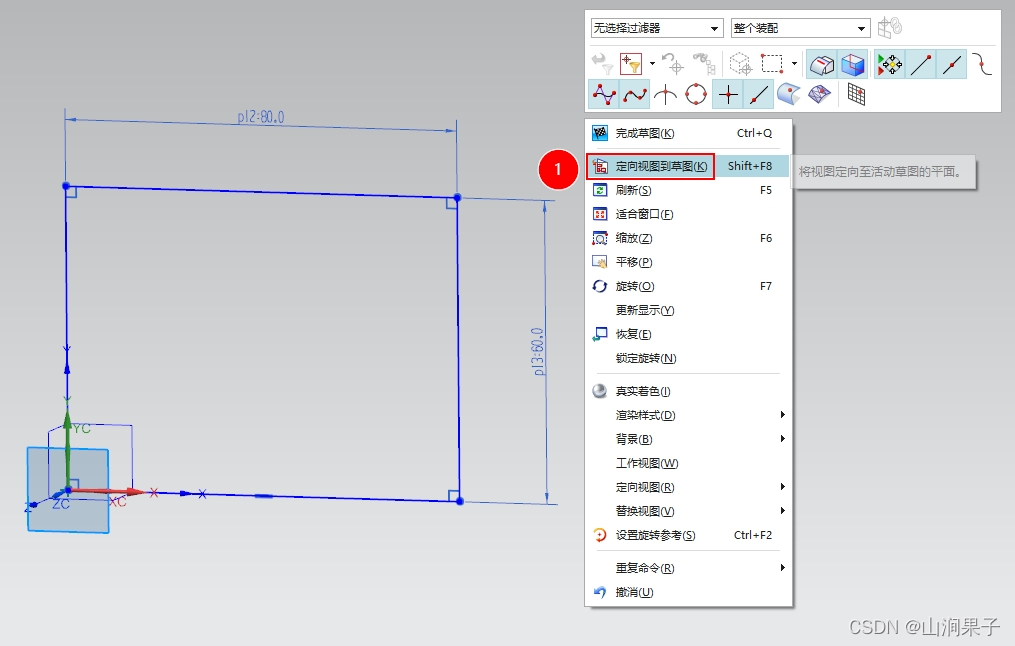

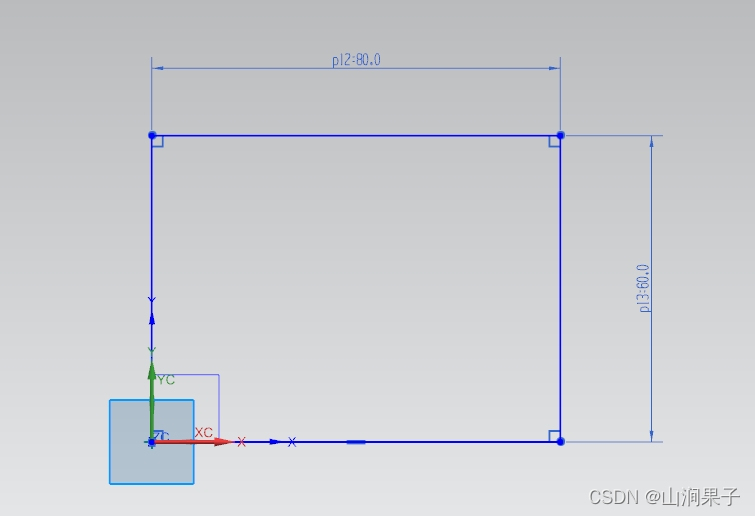

点草图工具栏上的 "定向视图到草图"（Orient View to Sketch）——图标是个小网格+眼睛，快捷键默认无，我绑了 Ctrl+K。

它只转正视图，不改动草图平面或坐标系，放心按。

② 草图平面选错了（法向反 / 想换参考边）​

退出草图 → 右键草图特征 → 编辑定义​ → 重新选面，或进草图后在"草图设置"里改 水平/竖直参考（Horizontal/Vertical Reference）。

水平参考建议选一条实际边或基准轴，别交给软件自动猜，自动猜在曲面或斜面上常翻。

想自己控草图 XC/YC 方向

建草图时不直接确定，展开对话框看：

• 草图平面：选好面
• 水平参考（Horizontal）：选一条边 / 基准轴 → 成 XC 向
• 垂直于平面自动成 ZC（法向）
• 我习惯水平参考选长边或主基准轴，这样尺寸标注顺着零件长宽方向，出工程图也不拧巴。视图转晕了临时救急


草图内转懵了？

• F8​ → 拍平到最近正交（不是草图平面专用，但能先稳住）
• 再补按 "定向视图到草图"
• 装配或大装配切截面时，我也常先 选面 → F8 → 进草图，比默认行为靠谱。

小提醒

• NX 12 某些角色隐藏了"定向视图到草图"，命令查找器搜 Orient View to Sketch调出来绑键
• 公司模板锁角色就存用户角色覆盖，别改全局
• 曲面上的草图（偏置/沿面）尽量不要硬改参考边，容易重生失败

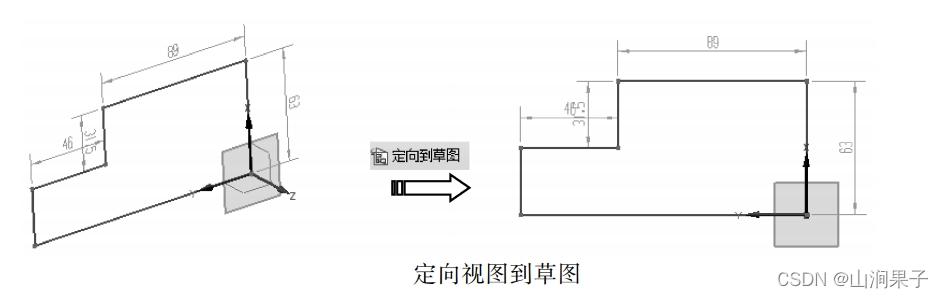

草图定向搞清楚后，顺带说说 NX 12 草图几何约束优先级与自动标注陷阱，哪天整理出来，想看留个言。【定向到草图】将视图调整为草图的俯视视图，当用户在创建草图过程中视图发生了变化，不便于对象的观察时，可通过此功能将视图调整为俯视视图，如下图所示。
