绘制草图除了要掌握草绘中的图元命令，更应该熟悉二维图形的基本要求，图纸要清晰、整齐、完整以及合理。
对于新手来说，绘制二维图形最大问题不是命令的掌握程度，而是不知道从何处开始绘制。当然还有其他次要问题，下面我们就来说说这些问题。
二维图形的绘制首先要找到参考基准，从参考基准（绘制参照）开始绘制。

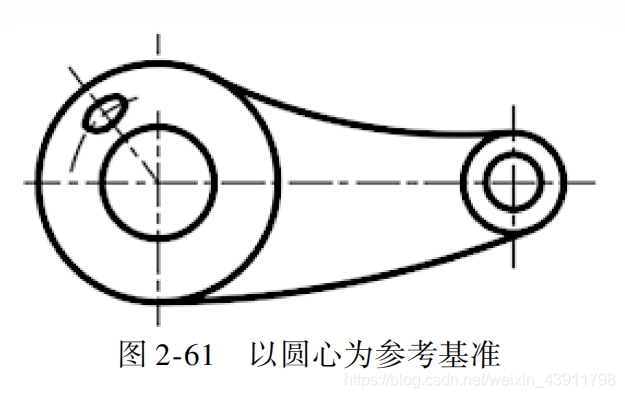

一般来说，在有圆、圆弧或椭圆的图中，参考基准就是圆心，如图2-61所示。如果有多个圆出现，那么以最大圆的圆心作为参考基准中心。

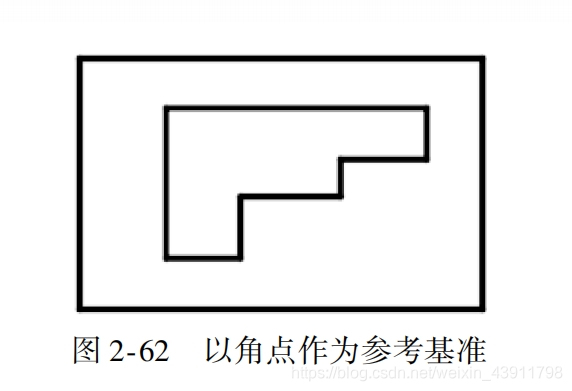

如果整个图形中没有圆，那么从测量基准点开始绘制，也就是左下角点或者左上角点（从左到右的绘图顺序），如图2-62所示。

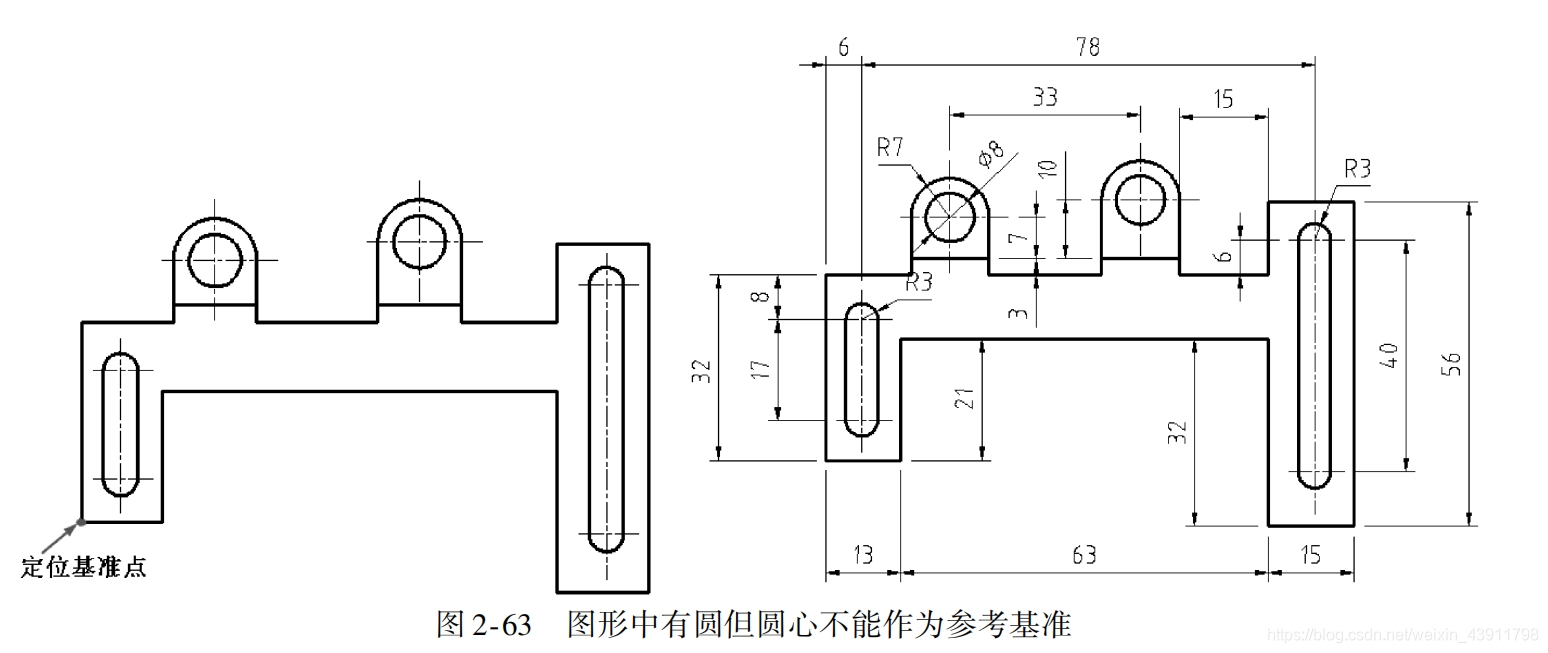

某些图形中有圆、圆弧或椭圆等，但不是测量基准，不足以作为参考基准使用，那么仍然以左下角点为参考基准中心，如图2-63所示。
综上所述，对于参考基准不是很明确的情况，我们要进行综合分析，首先要确定图形中的圆是不是主要的轮廓线；其次确定是不是测量基准（对于有尺寸的图形来讲）；若没有尺寸标注，最后需要分析这个圆是不是主要轮廓圆（主要轮廓是以【此截面是否为主体特征截面】而言的），不是主要轮廓，则以直线型图形的角点作为参考基准中心。
新手绘图的第二个难点莫过于此了，这个问题若解决了也就不再是新手了。看见一个图形，首先要分析此图形的结构。为什么要分析结构？理由很简单，就是要找到快速绘图的捷径。

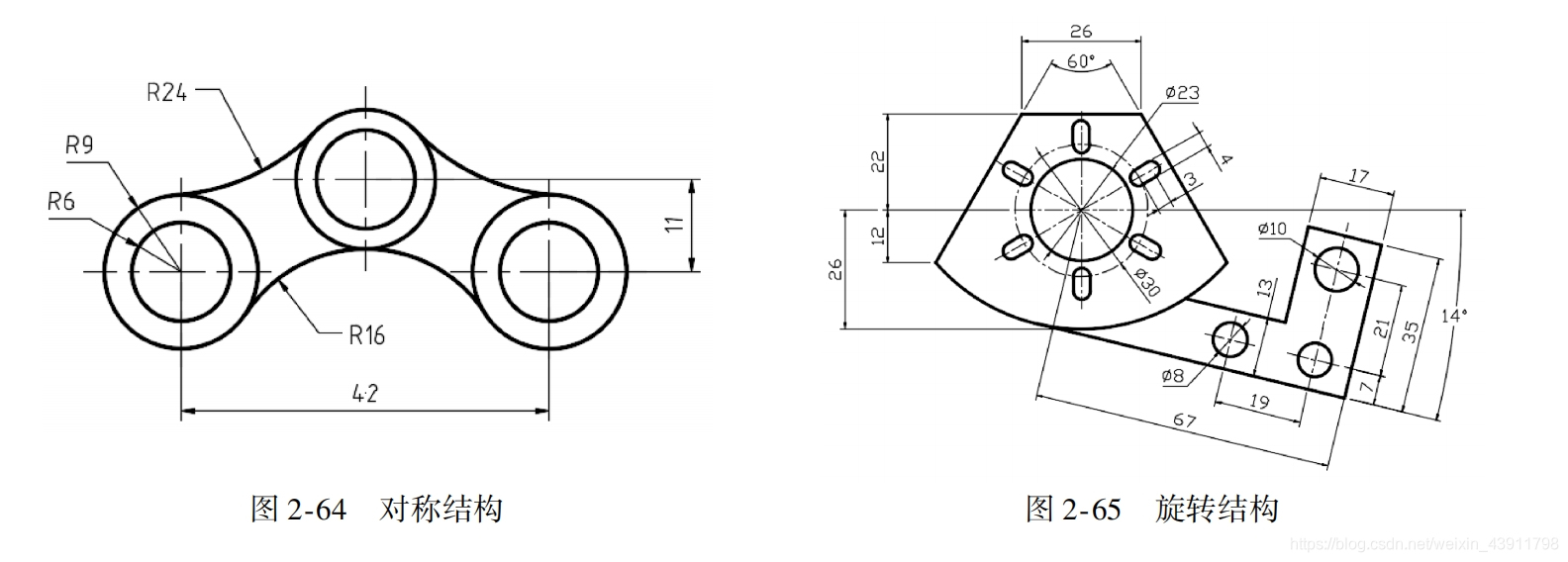

对称结构：对称结构的图形，我们会用到草绘环境中的的镜像工具，先绘制对称中心线一侧的图形，再镜像出另一侧的图形，如图2-64所示。
旋转结构：对于此结构图形，可以先在水平或者竖直方向上绘制图形，然后使用2旋转调整大小工具旋转一定角度，从而减少倾斜绘制图形的麻烦，如图2-65所示。

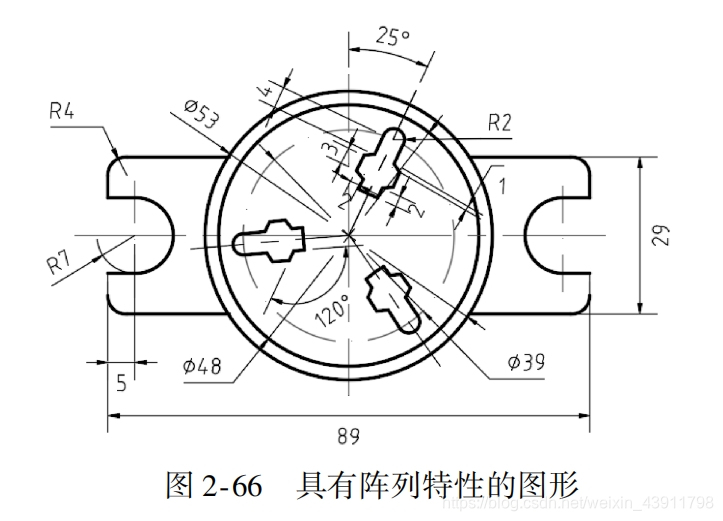

阵列结构：具有阵列特性的图形分线性阵列和圆形阵列，如图2-66所示
每一个二维几何图形都由已知线段、中间线段和连接线段构成。找到绘制的基准中心以后，接着就以【已知线段一中间线段一连接线段】的顺序进行绘制。下面以简单案例进行介绍。
绘制手柄支架草图的步骤如下。

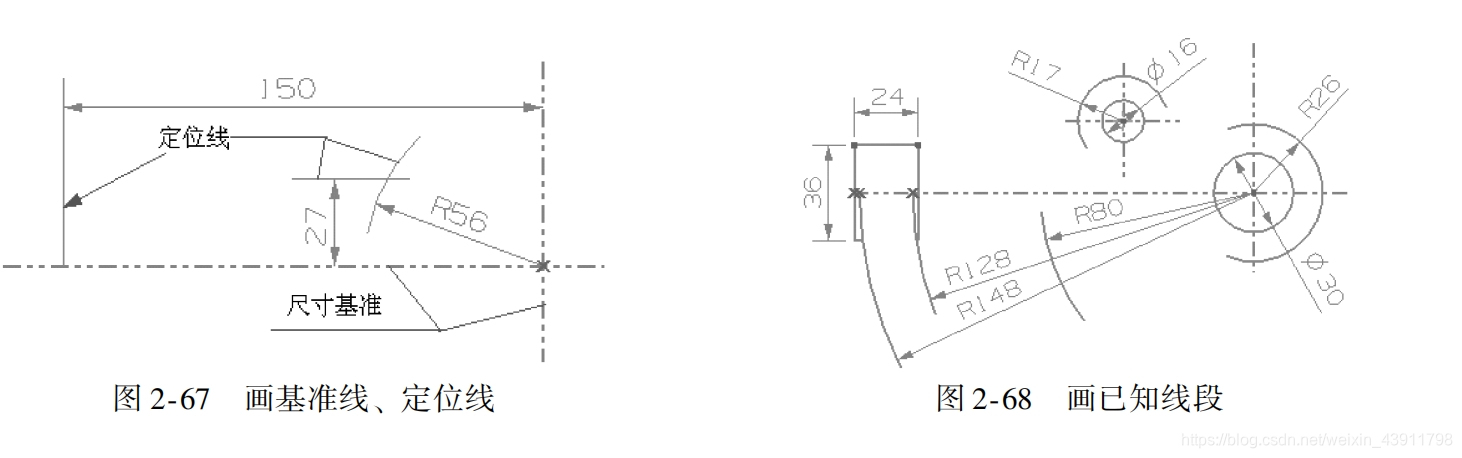

（1）先绘制出基准线和定位线，如图2-67所示。
（2）画已知线段，如标注尺寸的线段，如图2-68所示。

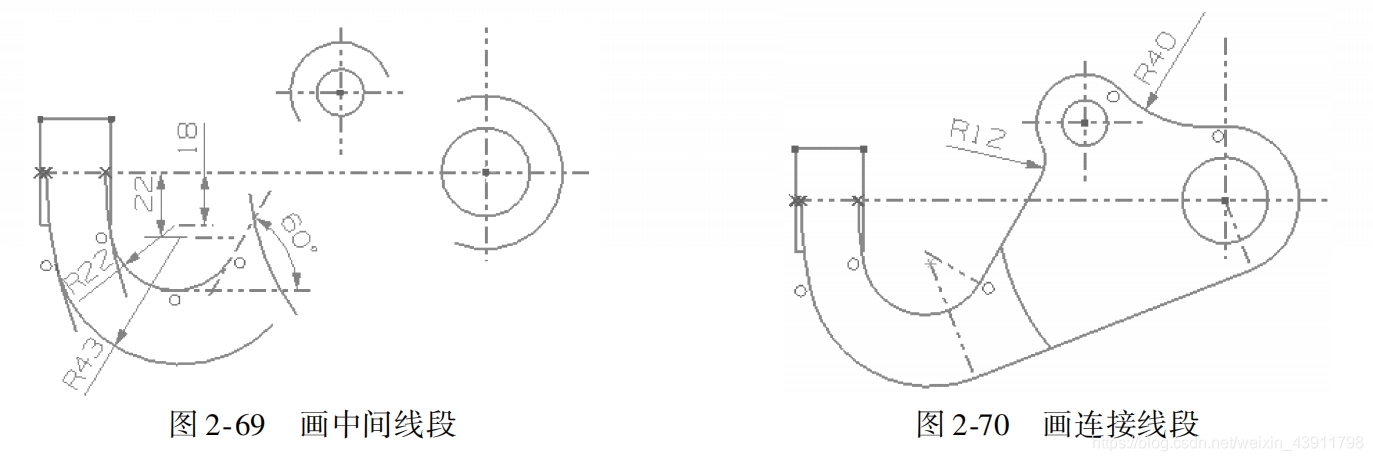

（3）画中间线段，如图2-69所示。
（4）画连接线段，如图2-70所示。
已知线段：在图形中起到定形和定位作用的主要线段，定形尺寸和定位尺寸齐全。
中间线段：主要起到定位作用，定形尺寸齐全，定位尺寸只有一个。另一个定位由相邻的已知线段来确定。
连接线段：起连接已知线段和中间线段的作用，只有定形尺寸，无定位尺寸。

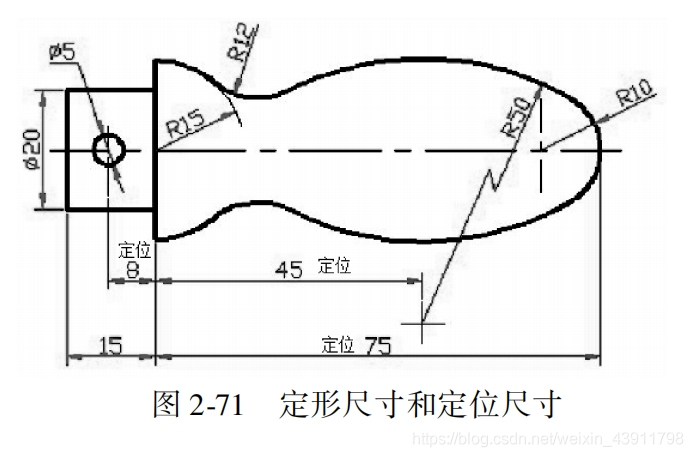

一副完整图形的尺寸包括定形尺寸和定位尺寸。【定形尺寸】是指用于确定几何图形中图元形状大小的尺寸，如直径\半径尺寸、长度尺寸、角度尺寸等（图中红色尺寸）。【定位尺寸】是指从基准点、基准线引出的距离尺寸，诸如用来表达圆弧圆心位置、圆弧轮廓位置等的尺寸（图中3个蓝色尺寸），如图2-71所示。
