UG NX 12 草图基础入门：绘制技巧与要点

草图知识在三维建模技术中占据相当重要的位置。因为在实体建模和曲面建模中，草图可以作为实体建模的特征横截面，在曲面建模中草图又可作为曲线进行曲面的构建。

草图绘制（简称草绘）功能是UG NX 12为用户提供的一种十分方便的二维绘图工具。

用户可以首先按照自己的设计意图，迅速勾画出零件的粗略二维轮廓，然后利用草图的尺寸约束和几何约束功能精确确定二维轮廓曲线的尺寸、形状和相互位置。

两种草图任务环境

在UG NX12中，可以在两种不同的任务环境绘制草图，包括【直接草图】环境和【在草图任务环境中打开】环境。

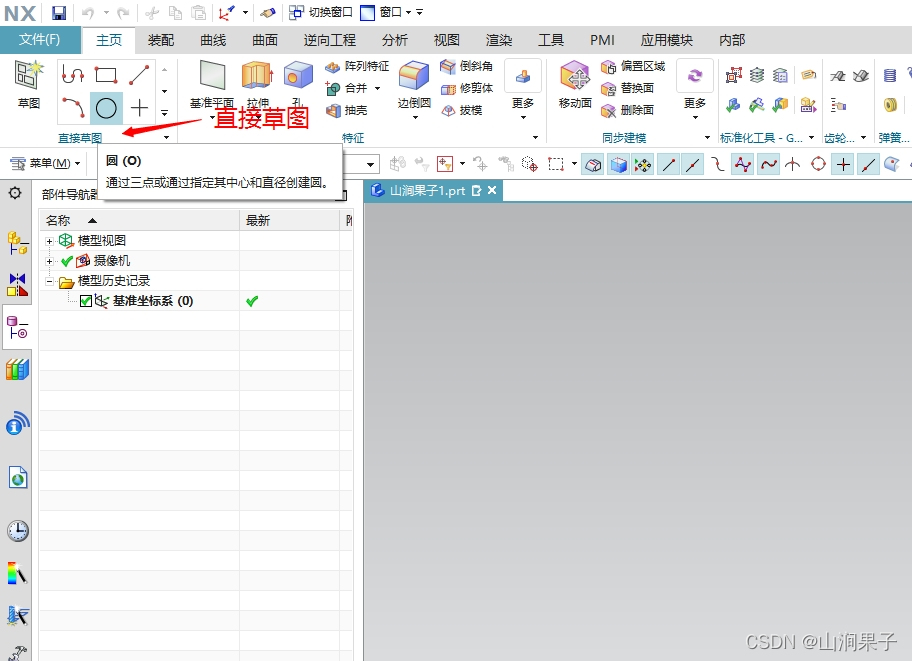

1.直接草图

【直接草图】环境其实就是建模环境。

很多时候，直接草图等同于曲线，而直接草图的绘制要比创建曲线快速得多、方便得多。
在这里插入图片描述

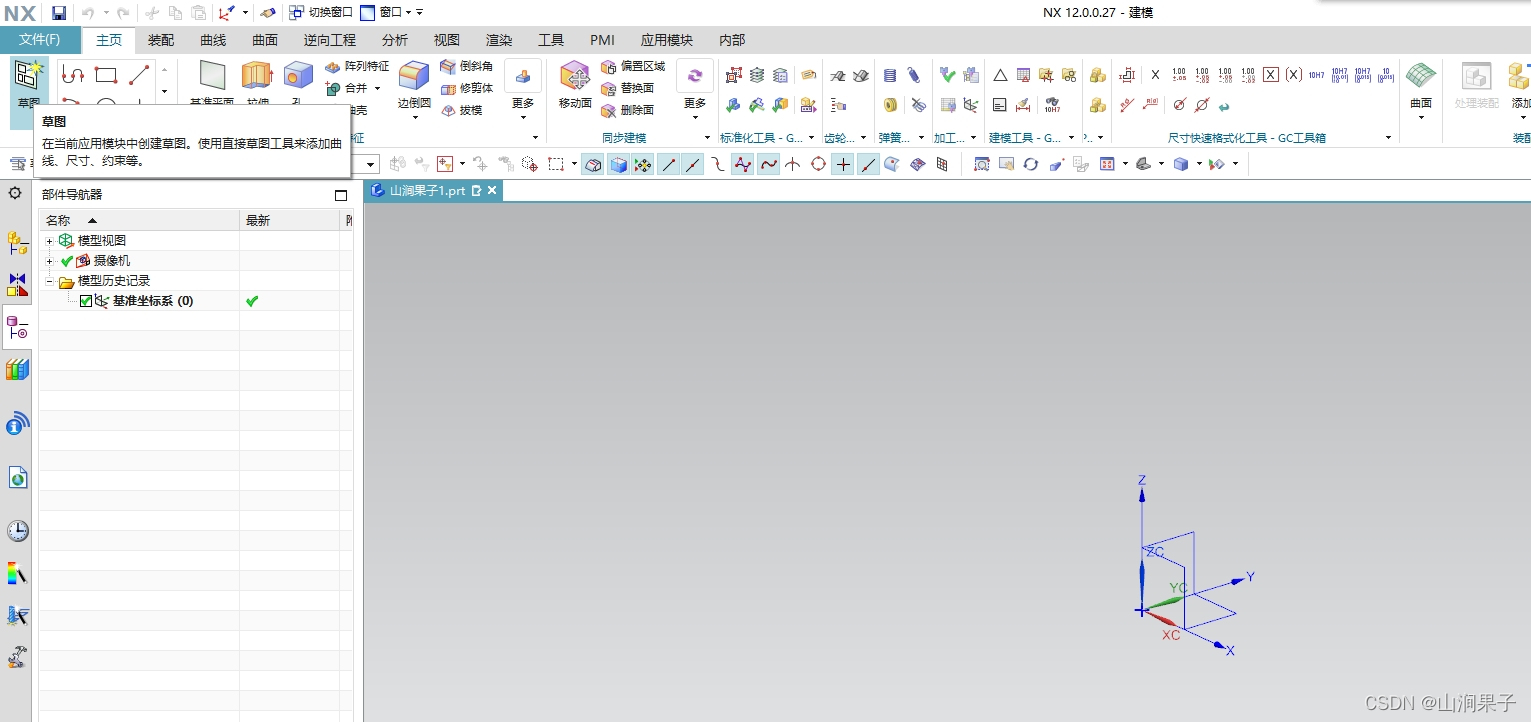

2.草图任务环境

在【直接草图】组的【更多】列表中单击【在草图任务环境中打开】命令，将由直接草图方式切换到草图任务环境。

由于直接草图中所能使用的草图编辑命令较少，若要获得更多的编辑命令，最好选择【在草图任务环境中打开】方式。

在这里插入图片描述

创建与指定草图平面

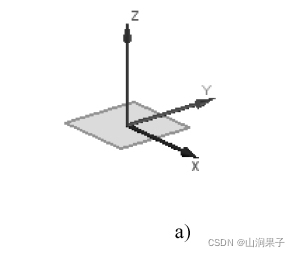

在绘制草图之前，首先要根据绘制需要选择草图工作平面（简称草图平面）。草图平面是指用来附着草图对象的平面，可以是坐标平面，如XC-YC平面，也可以是实体上的某一平面，如长方体的某一个面，还可以是基准平面。因此草图平面可以是任一平面，即草图可以附着在任一平面上，这给设计者带来了极大的设计空间和创作自由。

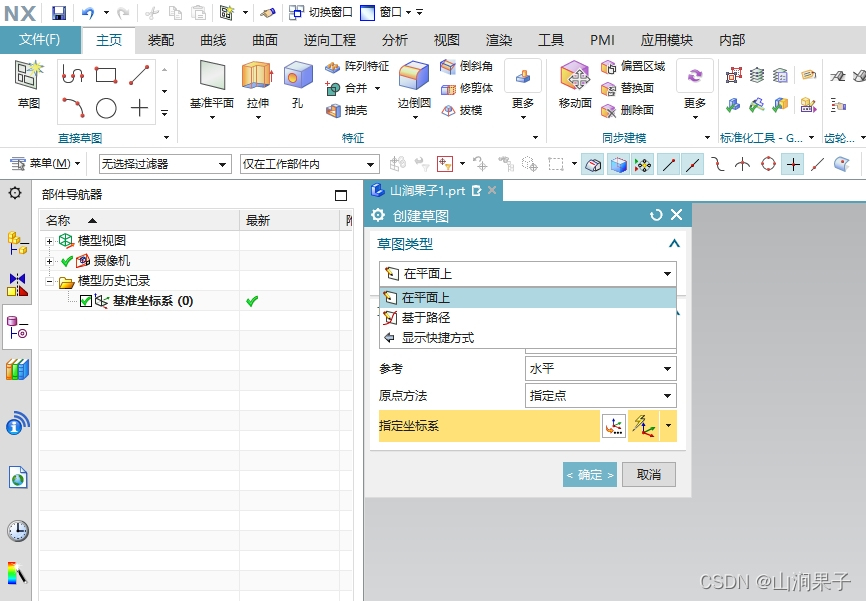

在【创建草图】对话框的【草图类型】下拉列表中（如下图所示），包含两个选项：

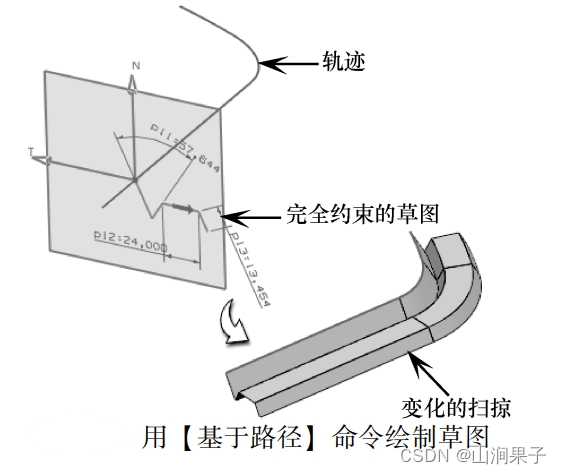

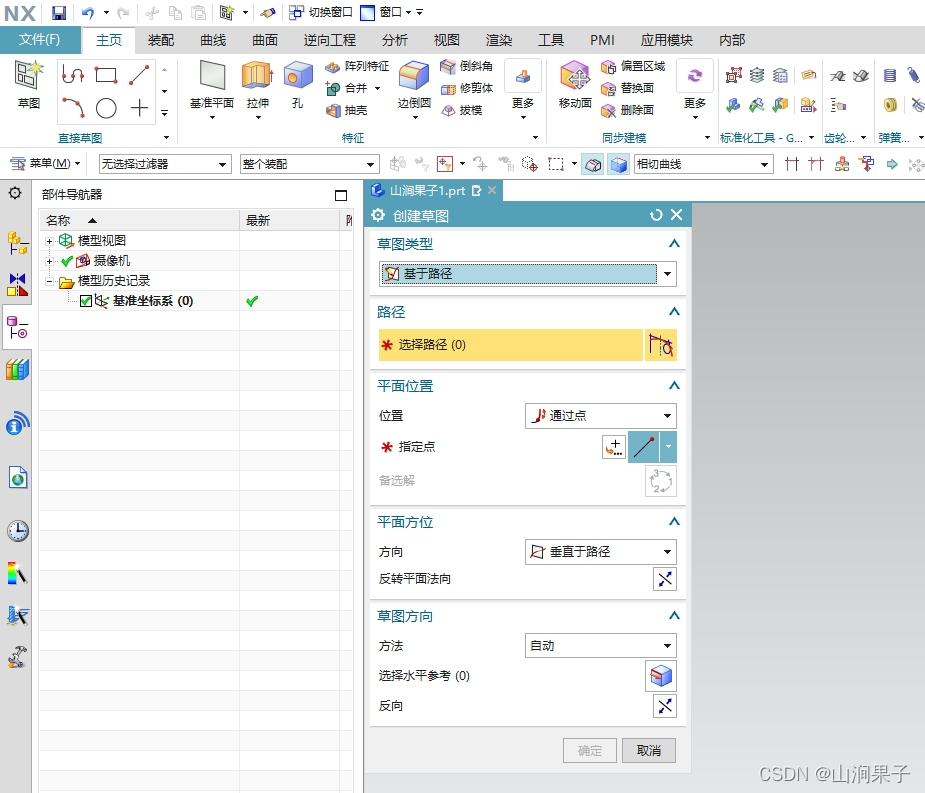

【在平面上】和【基于路径】，用户可以选择其中的一种作为新建草图的类型。按照默认设置，选择【在平面上】选项，即设置草图类型为在平面上的草图。

1.【在平面上】平面类型

将草图绘制在选定的平面或者基准平面上。用户可以自定义草图的方向、草图原点等。

在这里插入图片描述

该类型中所包含的选项及按钮含义如下。

●【草图平面】选项区：该选项区用于确定草图平面。
