UG/NX绘图基础：「圆弧/圆」命令入门指南

阅读数 136
点赞 41
article_banner



一、「圆弧/圆」命令概述

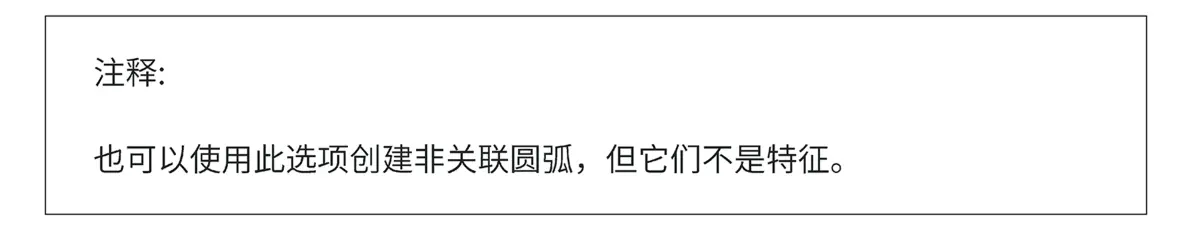

使用此命令可创建关联的圆弧及圆特征。所获取的圆弧类型取决于组合的约束类型。通过组合不同类型的约束，您可以创建多种类型的圆弧。

  • 圆弧是在支持平面上创建的。您可以指定支持平面，或是在创建圆弧时让系统自动判断一个支持平面。
  • 可以使用以下任一约束，通过限制来定义圆弧的起点和终点。

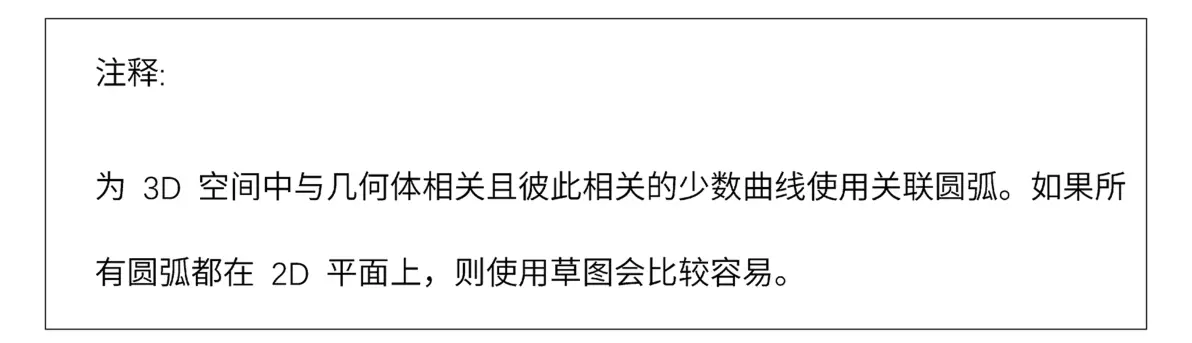

  • 您可以使用关联圆弧特征将参考几何体投影到支持平面或使参考几何体与支持平面相交。

二、示例

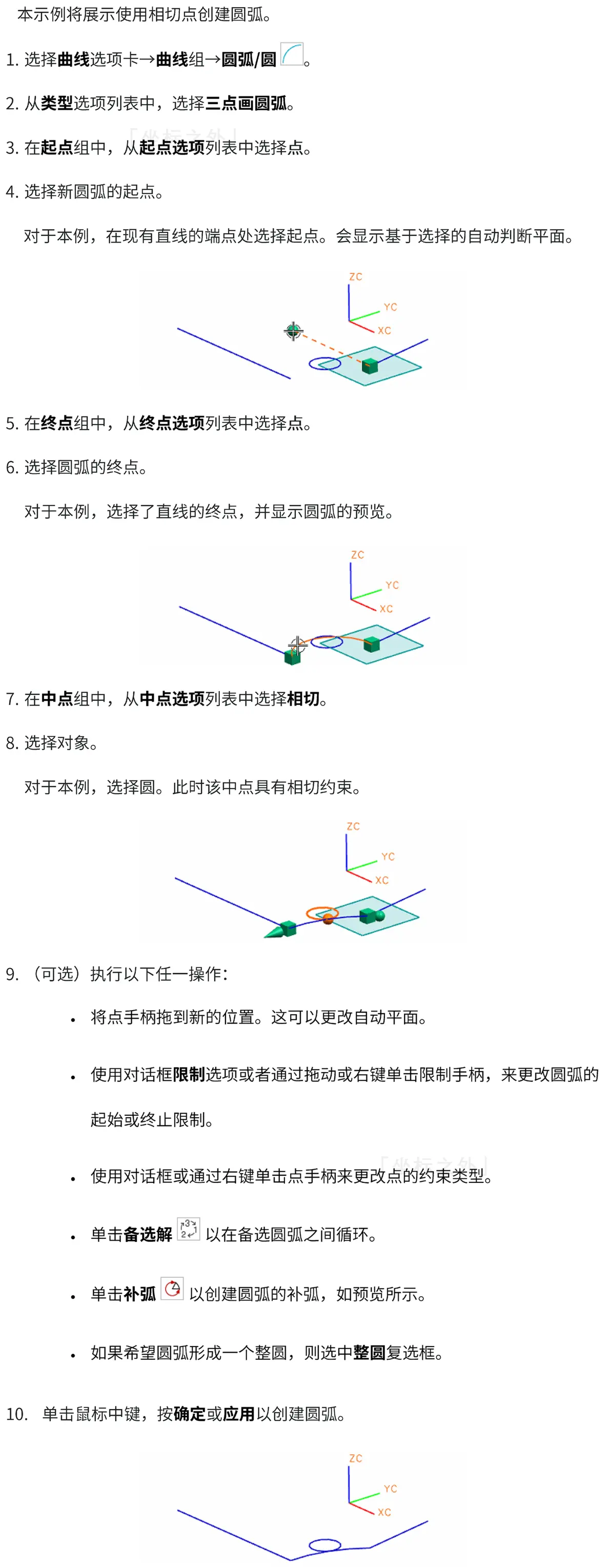

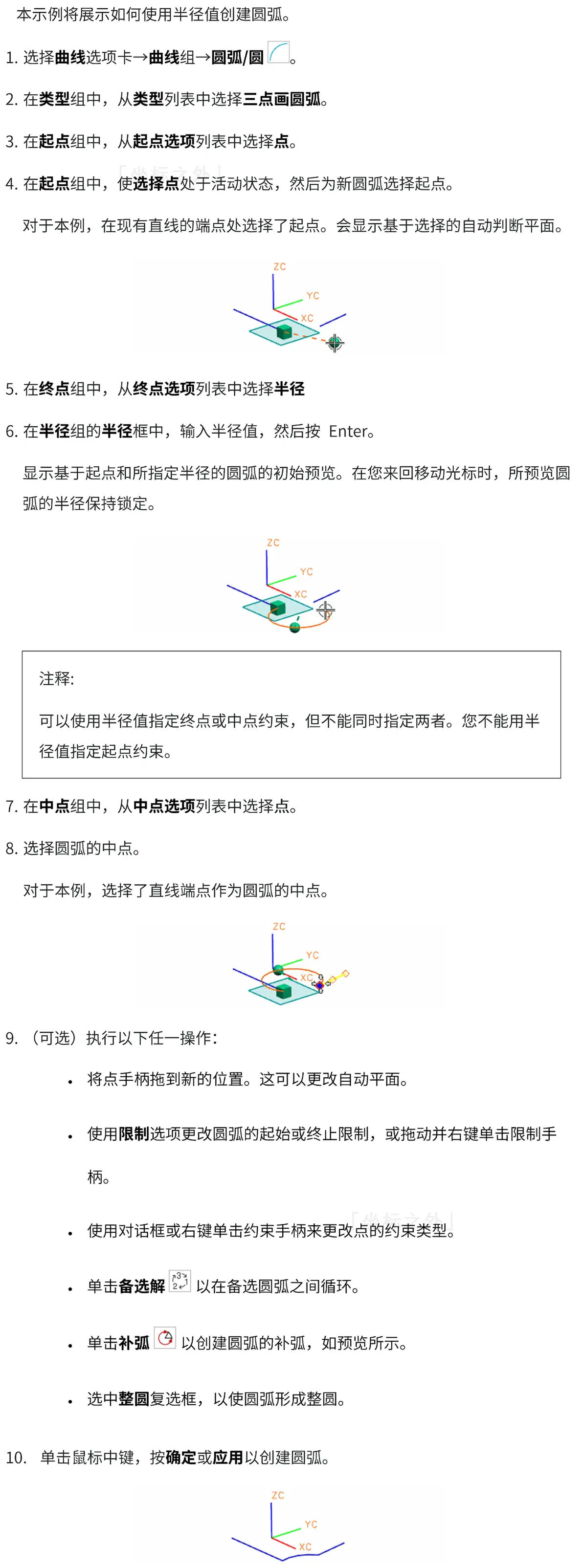

示例一

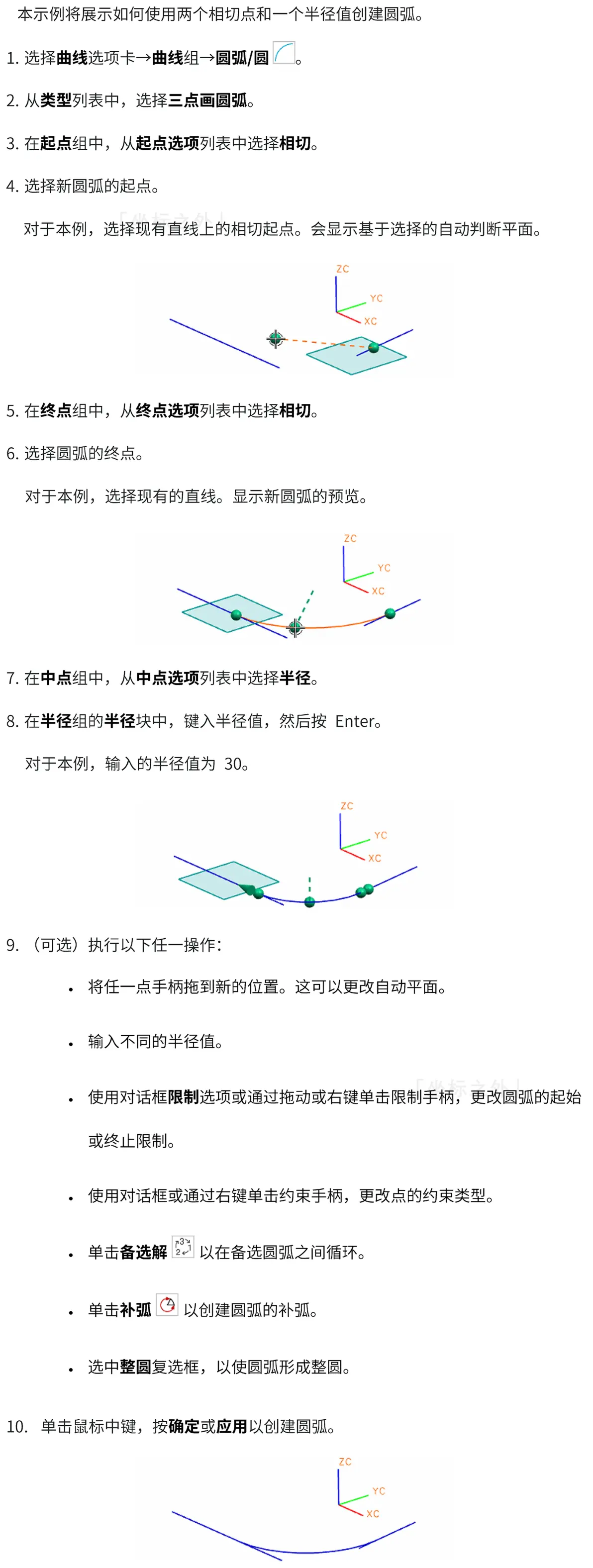

示例二

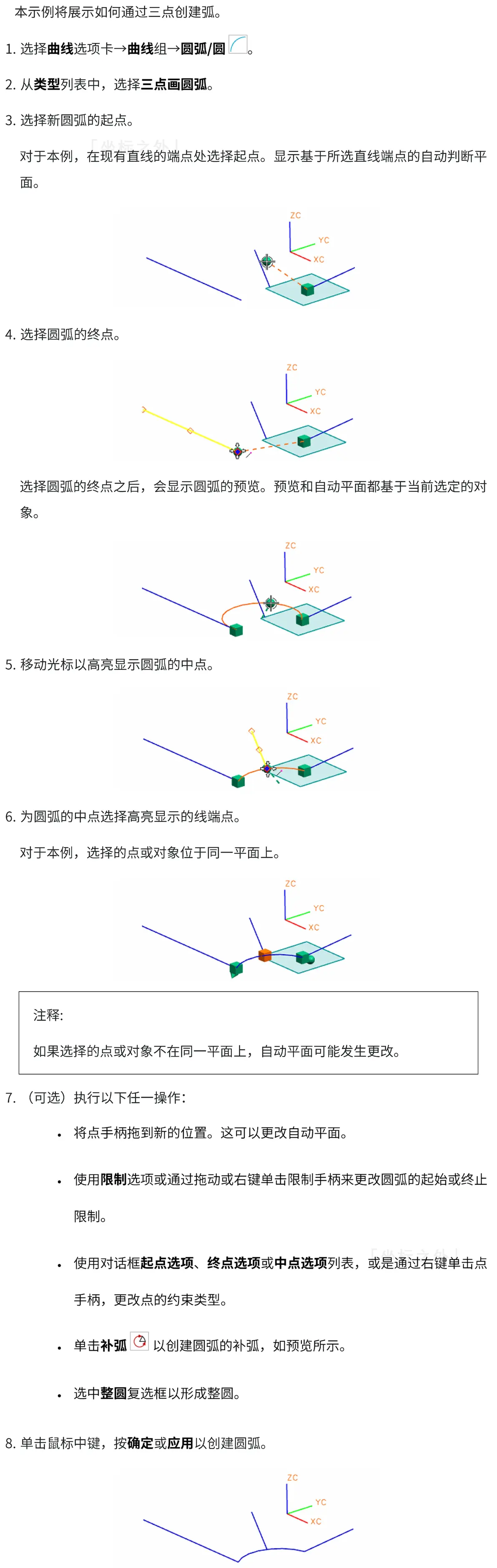

示例三

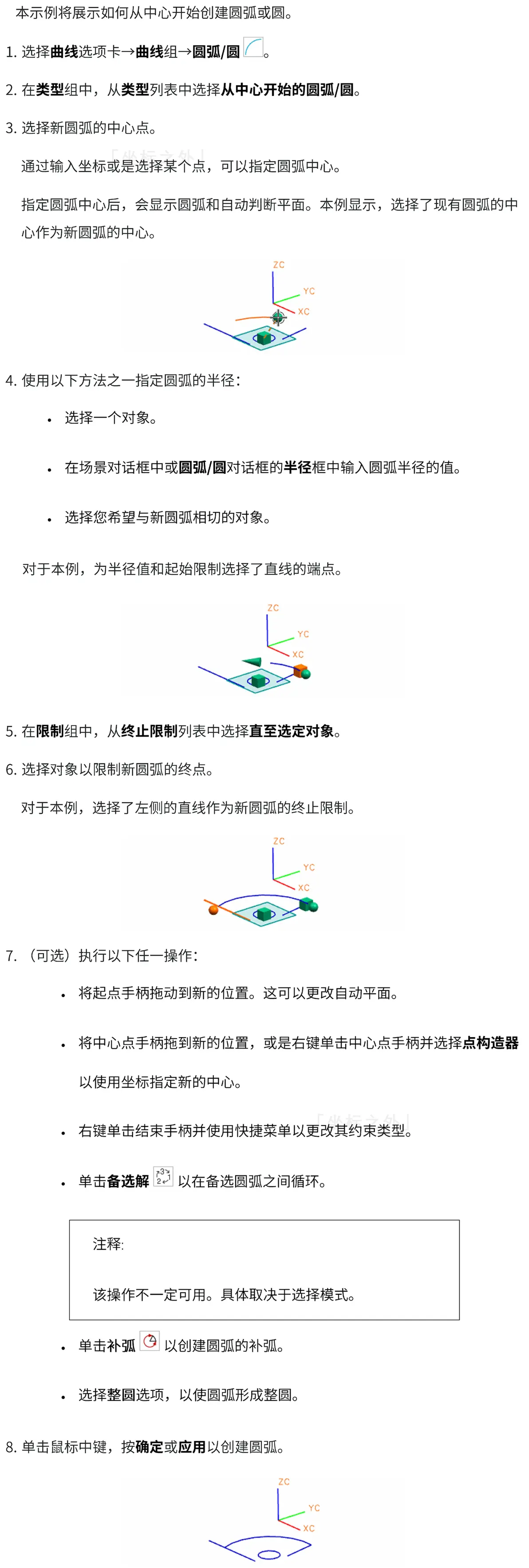

示例四

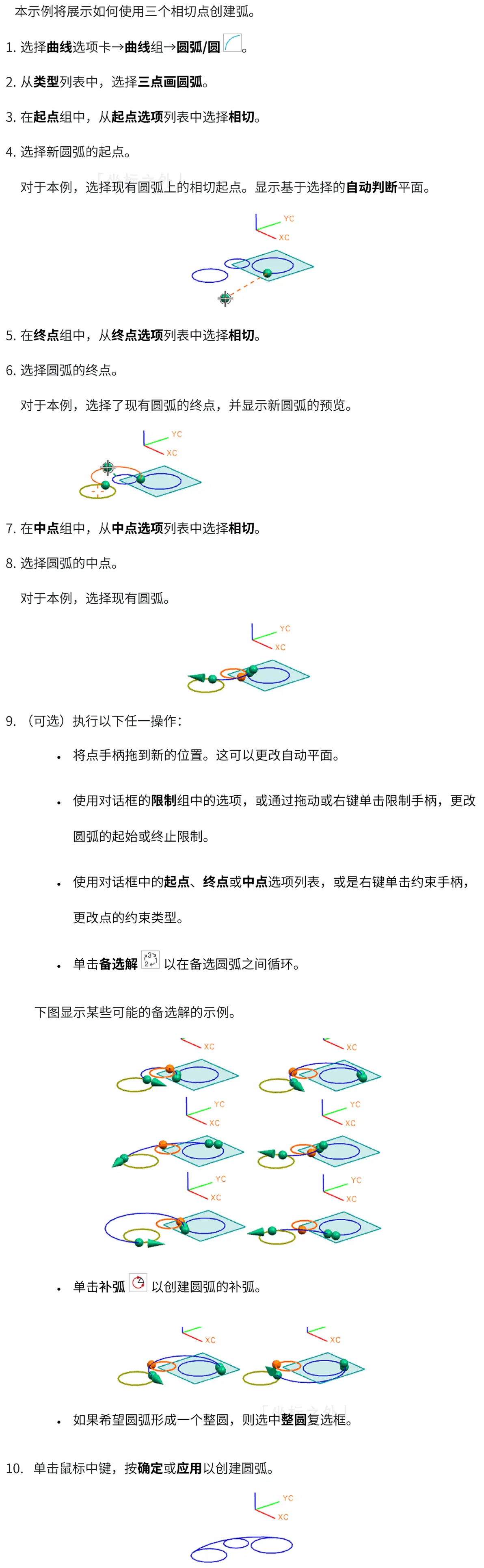

示例五

示例六
