UG NX 12.0快速入门指南


一、文件的新建及保存

1、新建文件

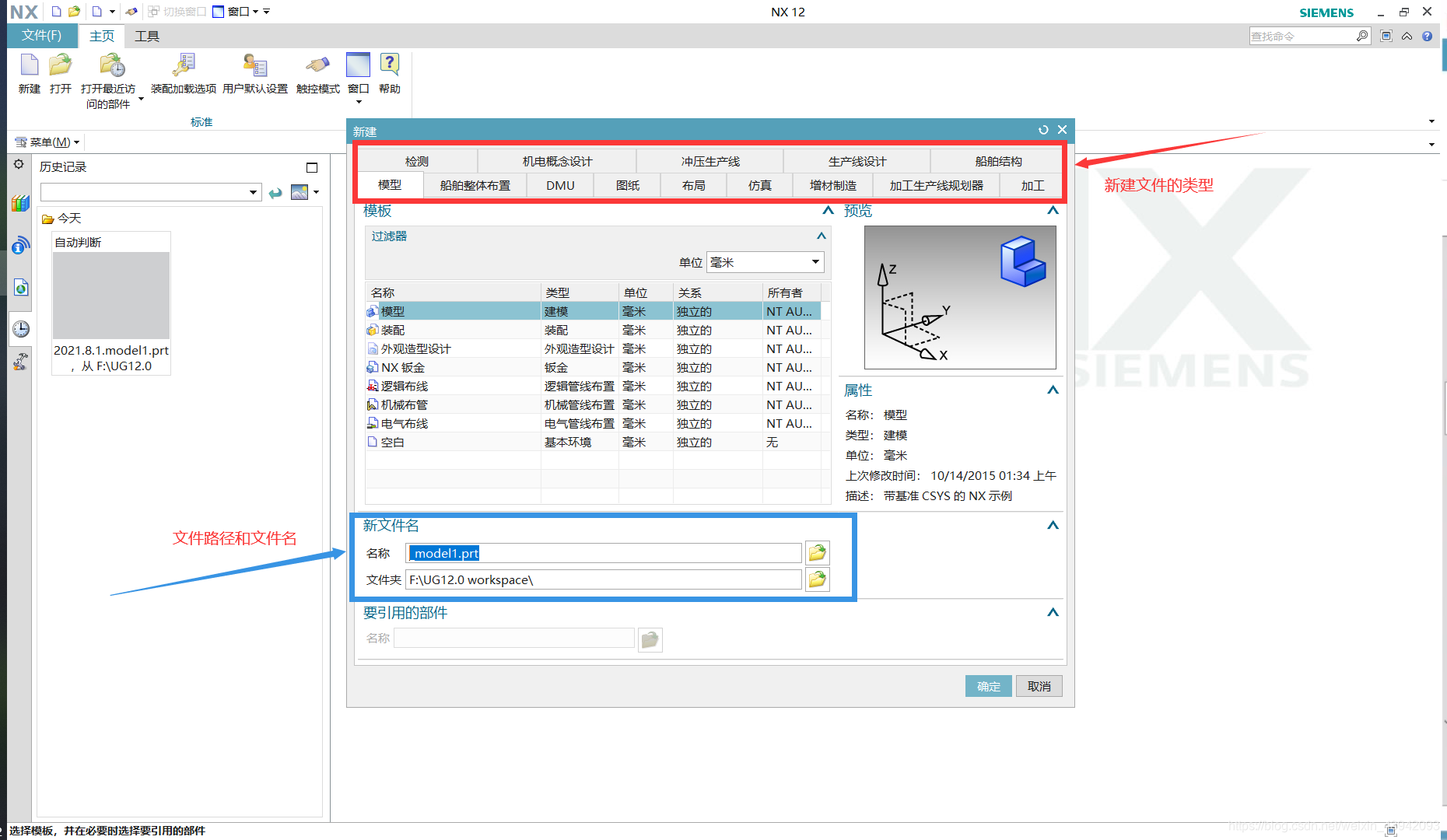

使用快捷键 Ctrl + N 或者左上角新建进行新建文件 新建文件的上部导航栏用于选择新建文件的种类 模型的学习是最简单的 下面可以自定义文件目录和文件名,UG10.0以上版本支持中文路径

在这里插入图片描述

在这里插入图片描述

2、保存文件

快捷键 Ctrl + S 进行保存或者使用左上角的保存按钮

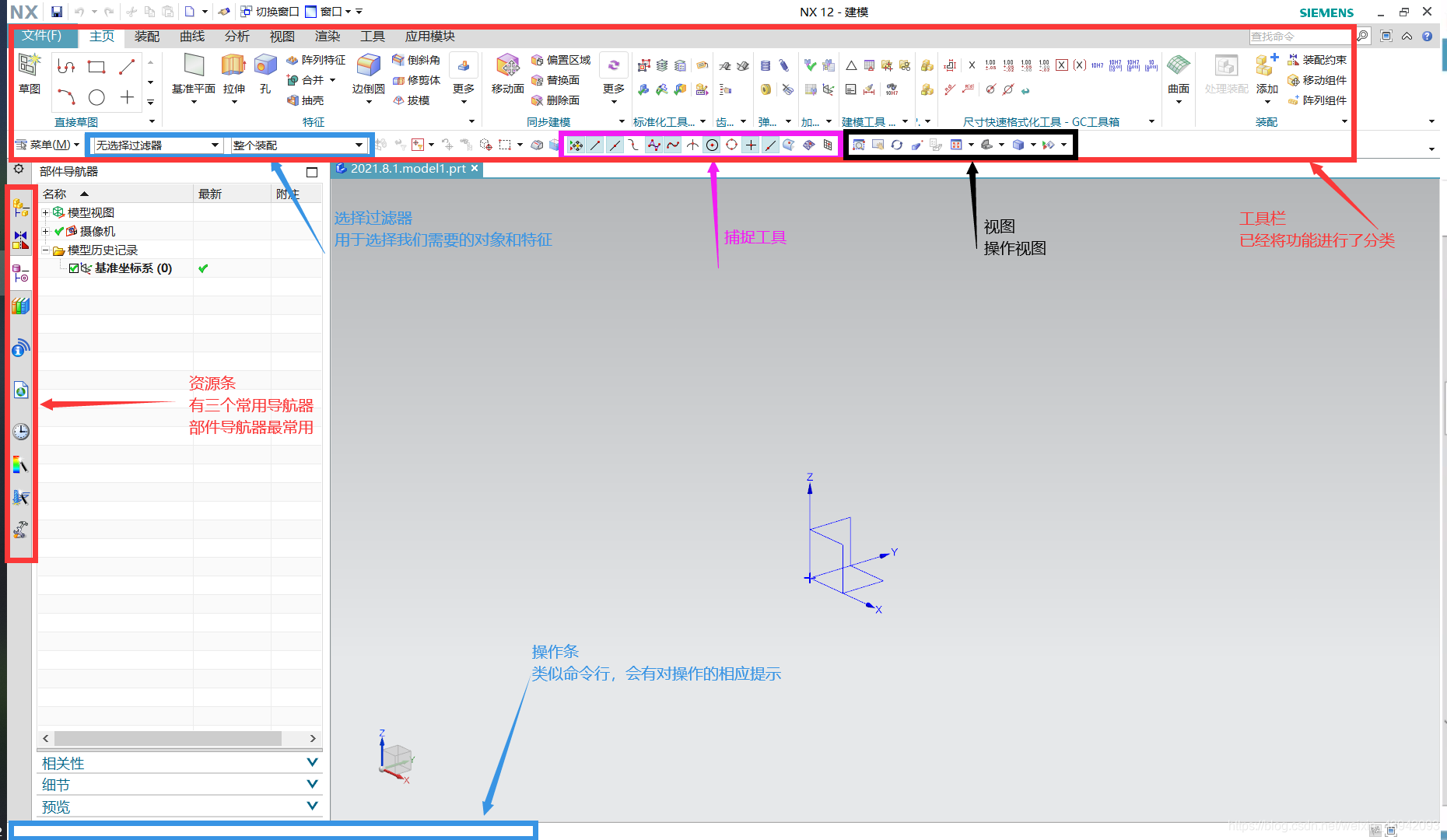

二、UG 界面编辑

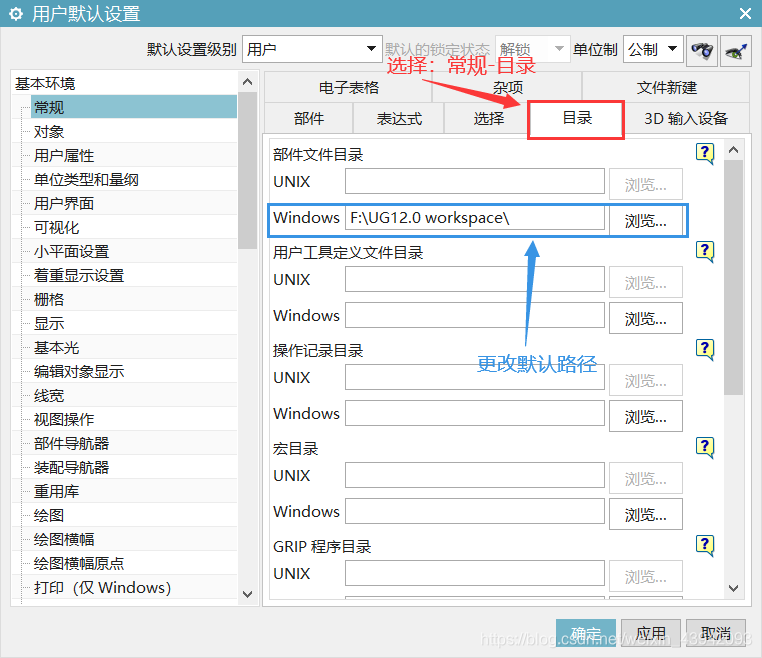

1、设置默认文件路径

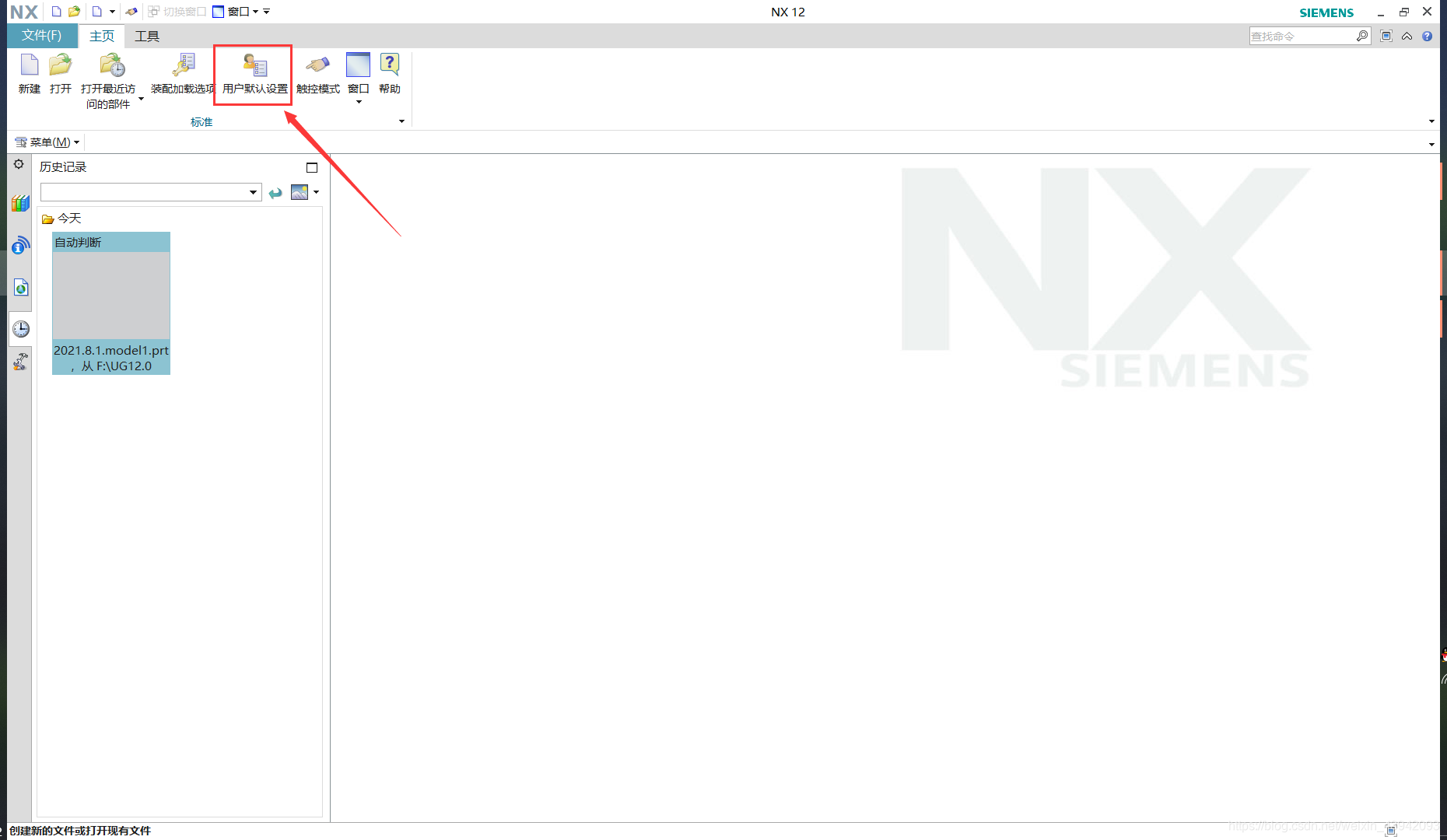

选择初始界面左上角的用户默认设置

在这里插入图片描述
在这里插入图片描述

2、设置工具栏

在上方工具栏导航栏右键,可以选择从工具栏中移出

在这里插入图片描述

恢复工具栏:在空白处右击选择对应的工具栏即可
快速操作工具栏: 在左边导航栏中选择“角色”导航栏,对角色进行选择

在这里插入图片描述

三、鼠标操作

1、鼠标键位官称

左键:MB1 中键:MB2 右键:MB3

2、鼠标键位操作

左键单击表示选中对象,使用快捷键 Ctrl + J 可以更改模型的颜色

在这里插入图片描述

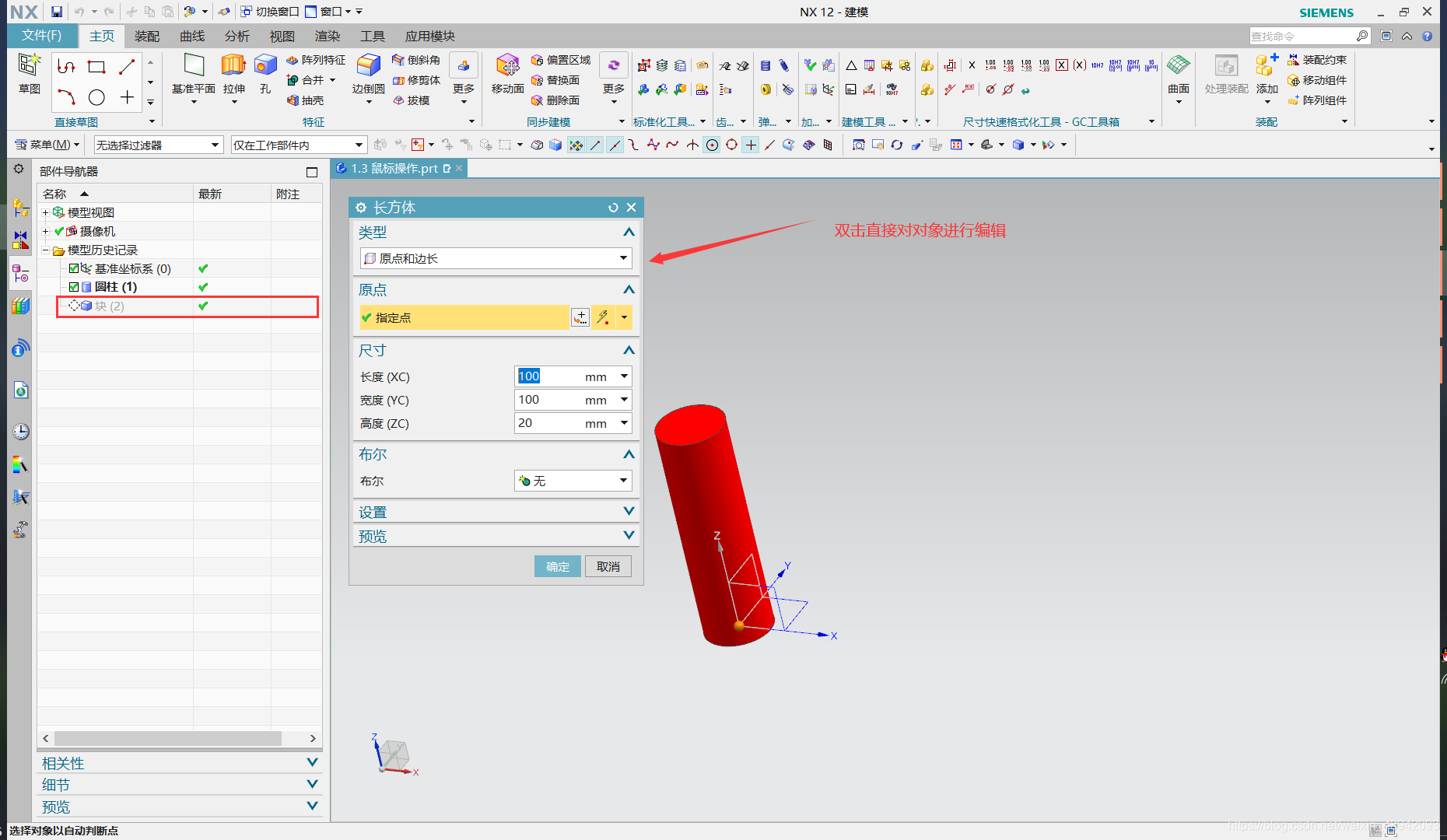

左键双击对对象进行操作

在这里插入图片描述

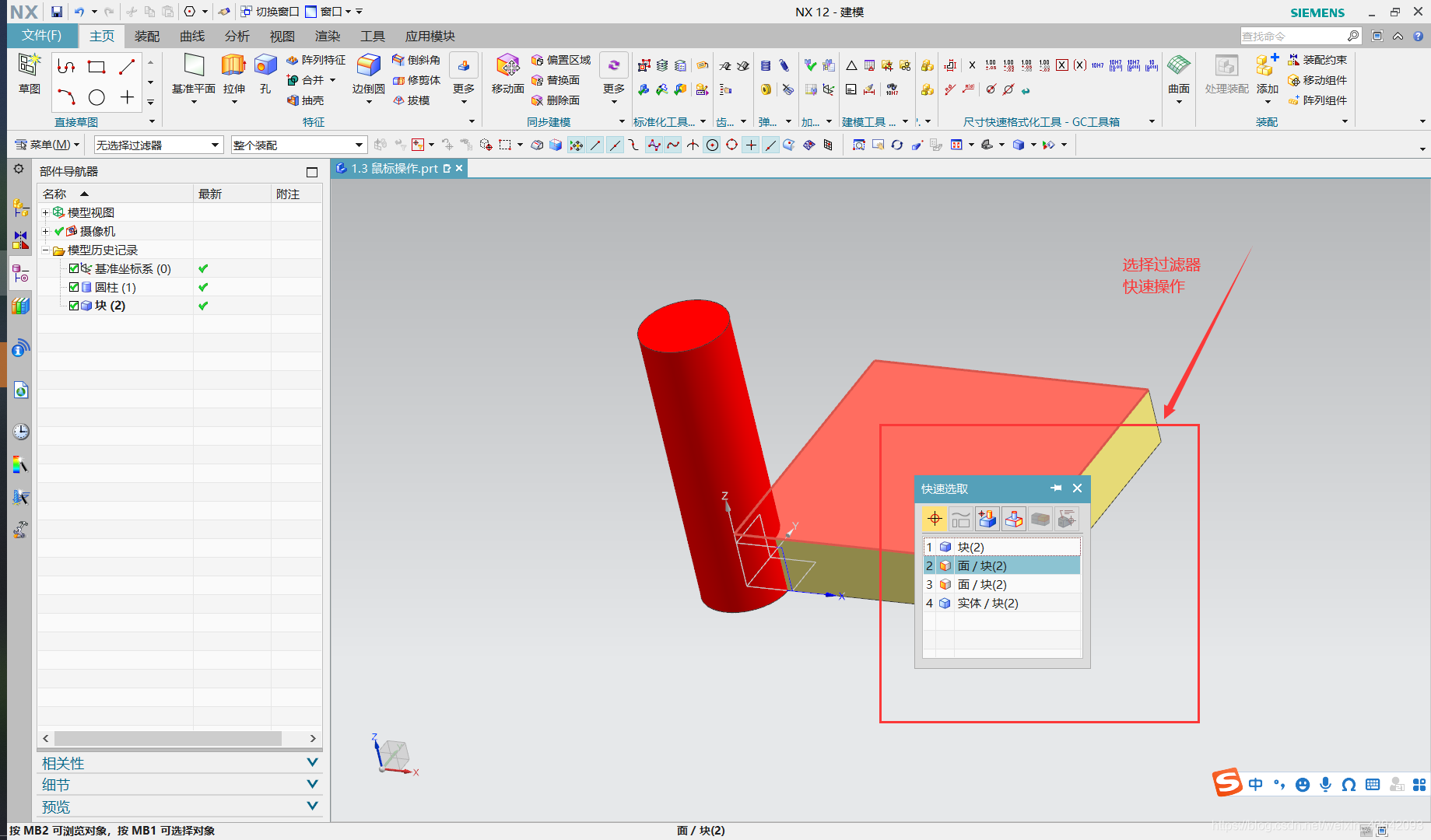

鼠标停留出现省略号标志后单击,选择过滤器,可以选择对象

在这里插入图片描述

退出操作Esc键

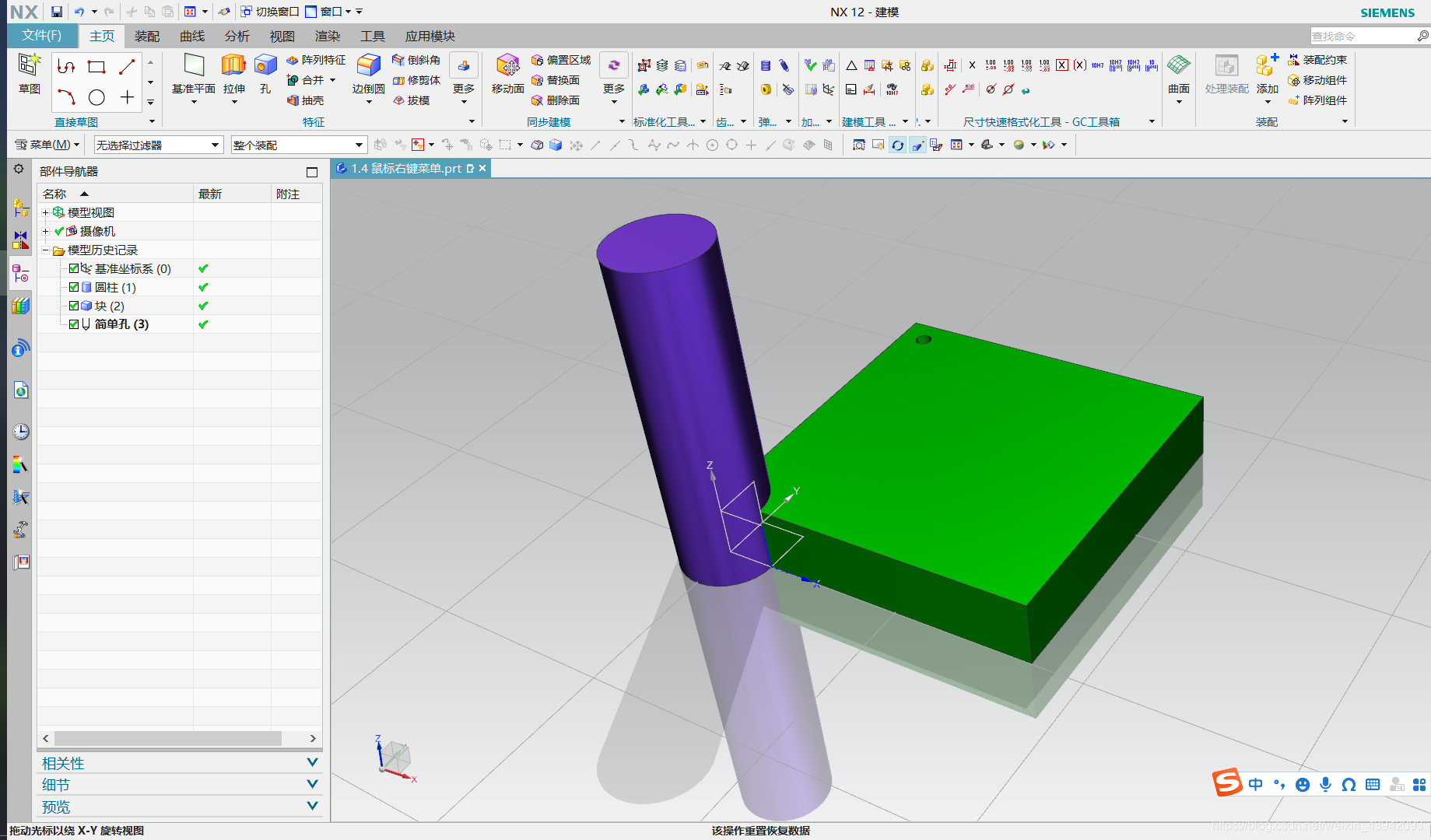

中键前后滚动是缩放(是以鼠标所在位置为中心点进行放大缩小的),按住不放是旋转,点击中键是确定作用(例如更改尺寸后直接使用中键位确定)
右键是菜单键,在不同地方单击出现不同的菜单 例如下面空白处的菜单 对应的每个操作都有相应的解释

在这里插入图片描述

特别解释

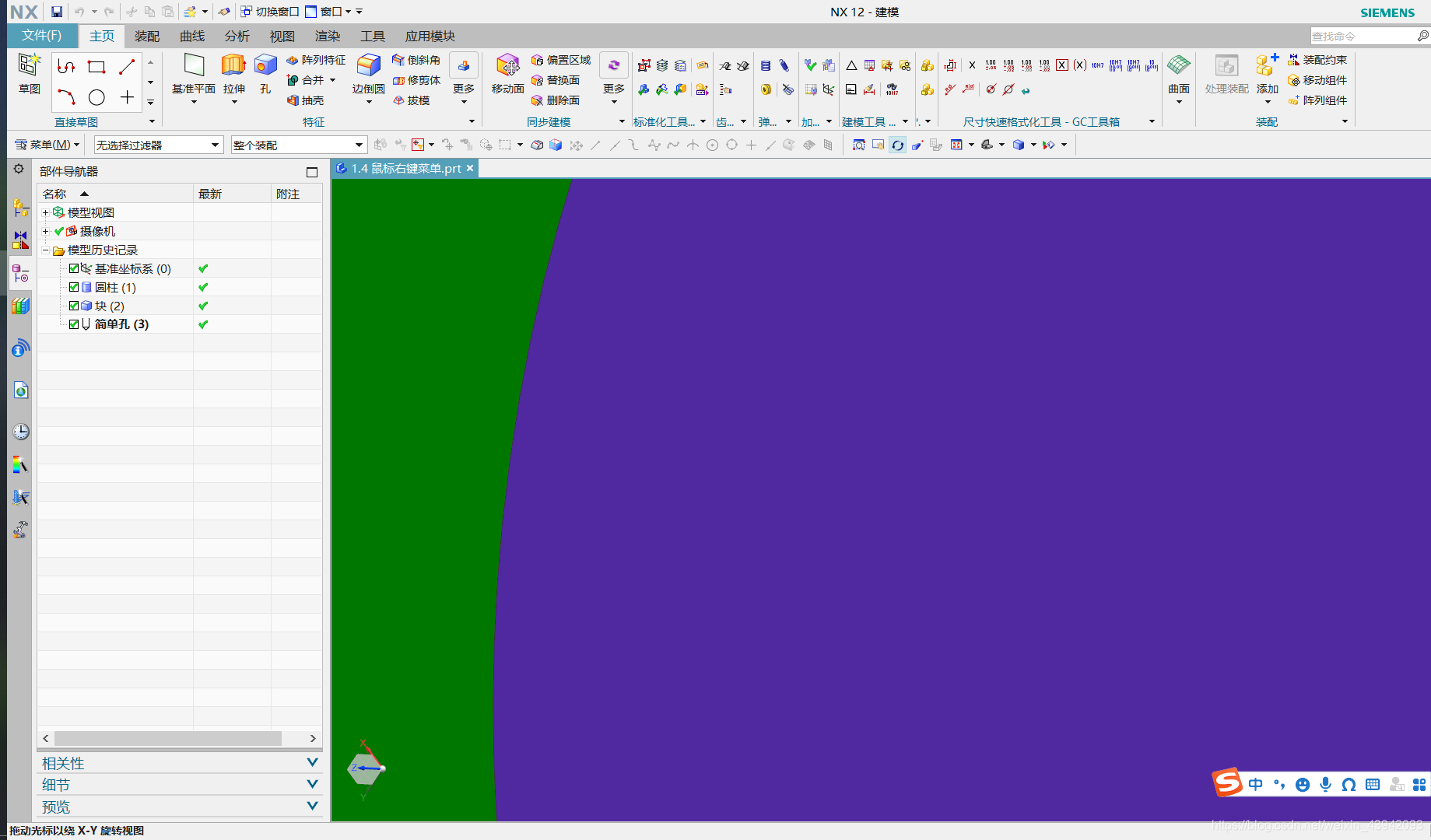

更新显示: 用于调整精度,例如将模型放大以后,圆柱的边会变成多边形的样子,进行更新显示可以将精度调高。对比如下。

在这里插入图片描述
在这里插入图片描述

真实着色: 用于渲染

在这里插入图片描述

3、组合键及推拉菜单

鼠标组合键: 中键 + 左键(Ctrl + 中键):放大缩小 中键 + 右键(Shift + 中键):平移,和中键组合中,Ctrl 可以代替左键,Shift 可以代替右键 Ctrl + Shift + 左键/中键/右键:打开推拉式菜单
菜单自定义:快捷键 Ctrl +1 ,工具–定制–快捷方式–视图

四、UG草图模块

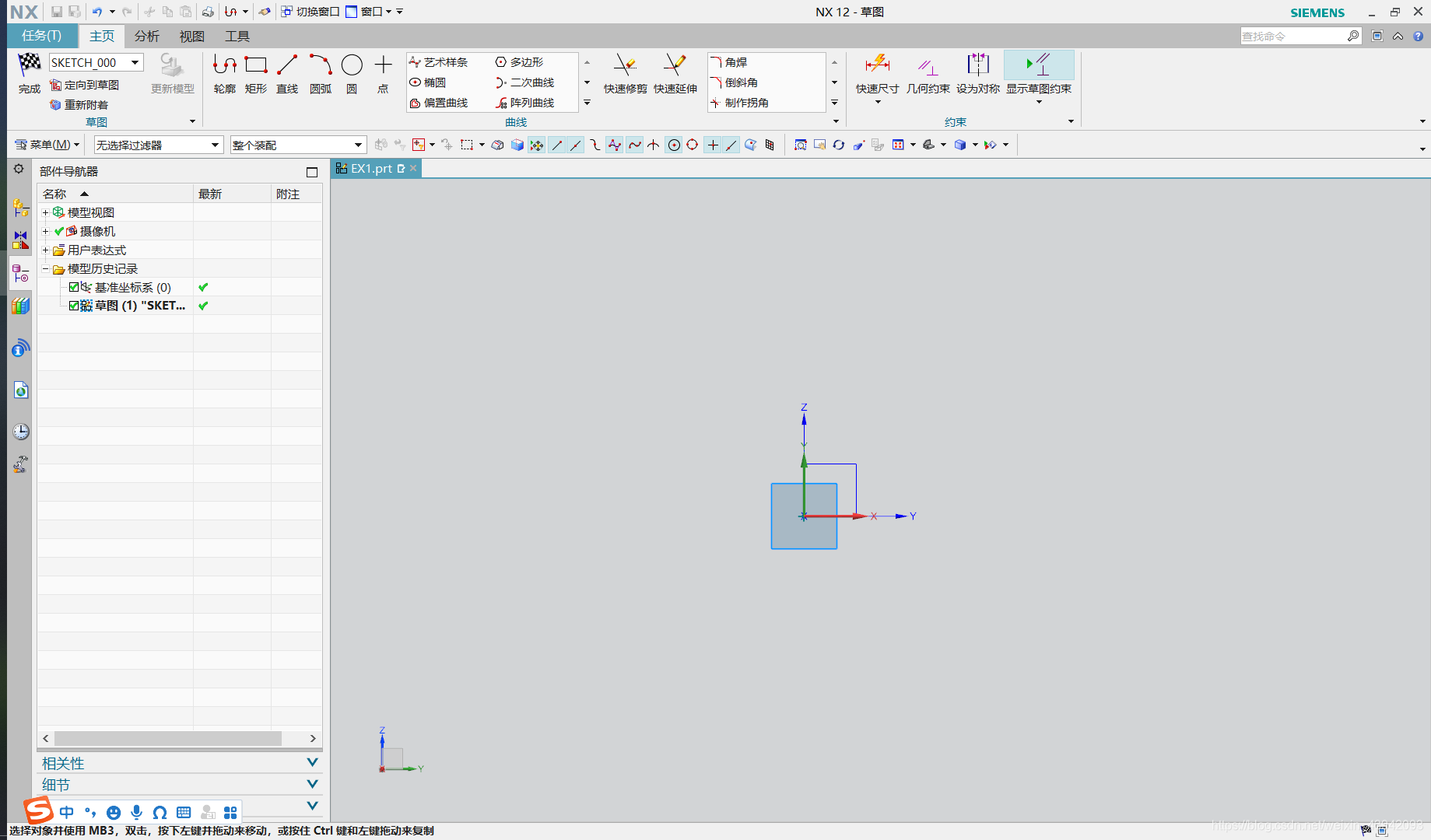

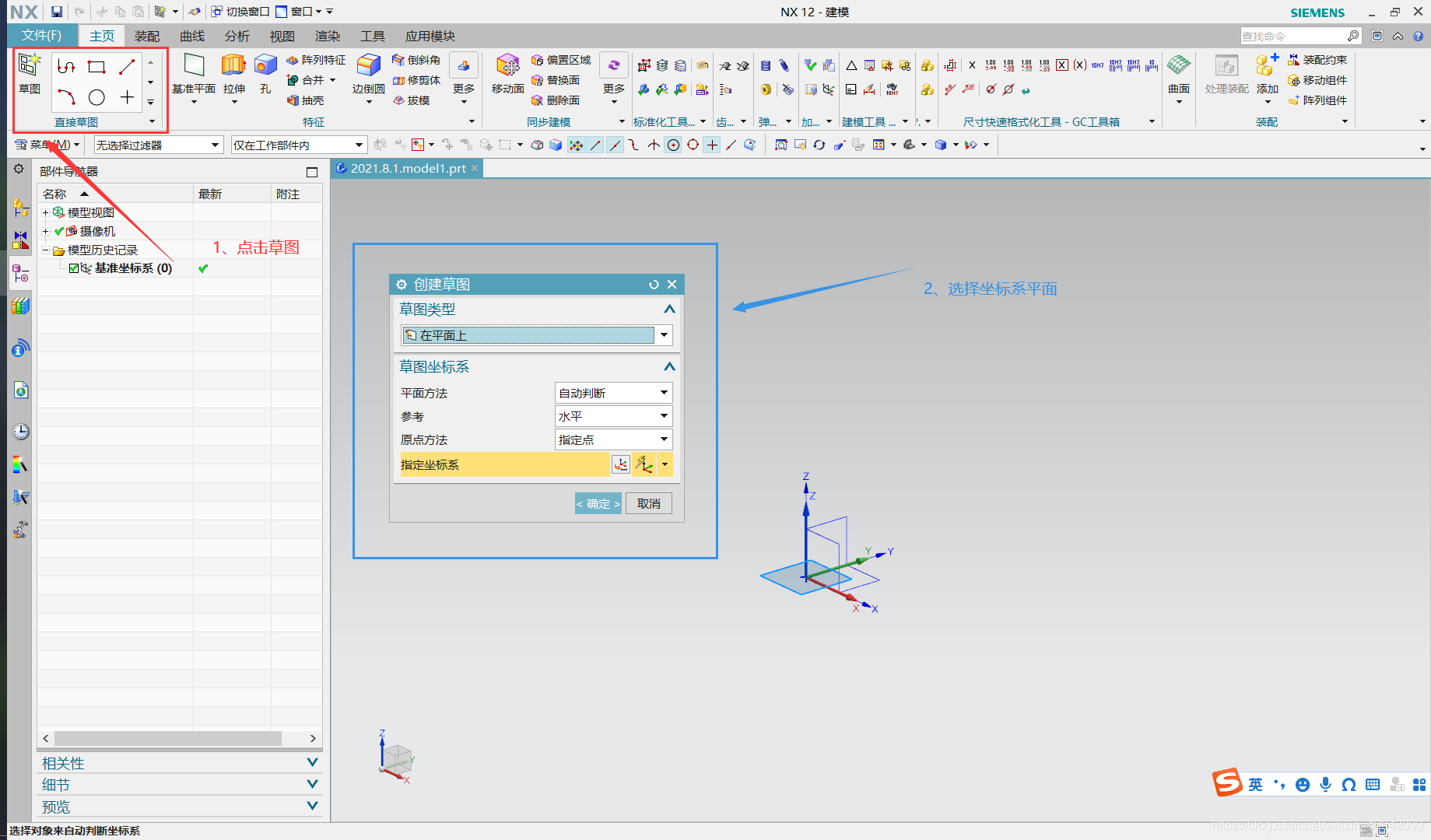

1、创建草图

在这里插入图片描述

对于上图的草图坐标系可以自定义

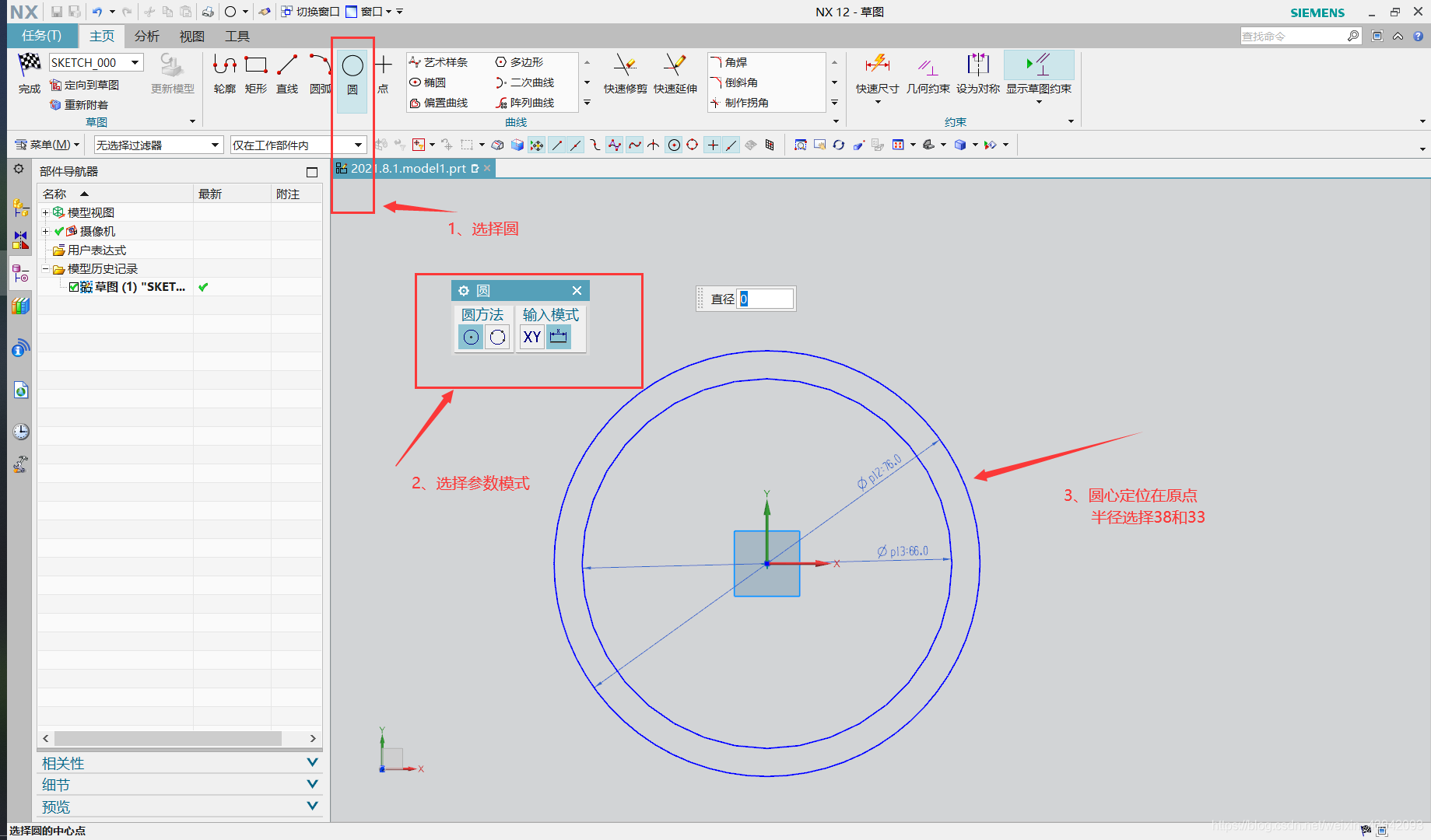

2、直线与圆工具

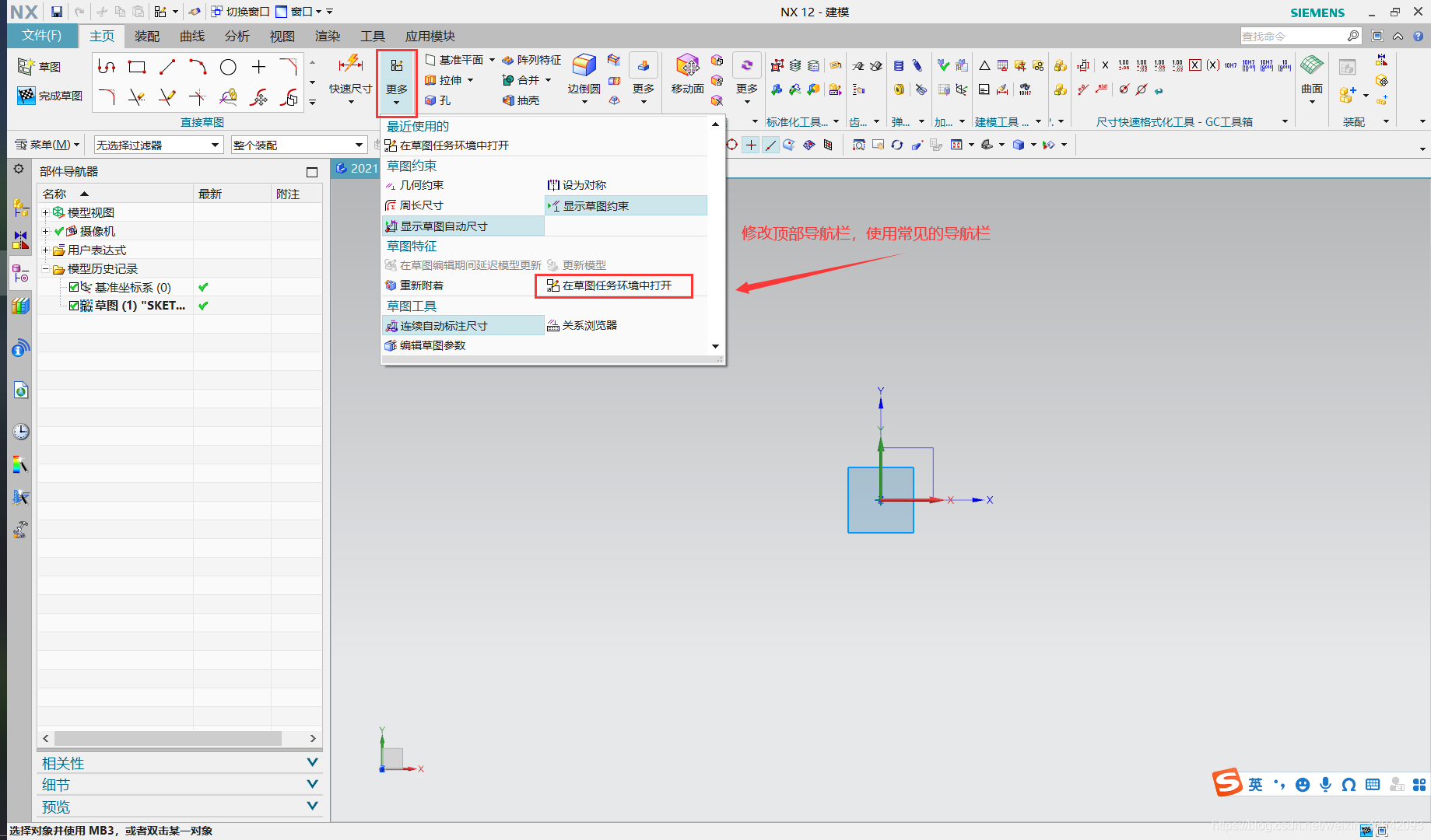

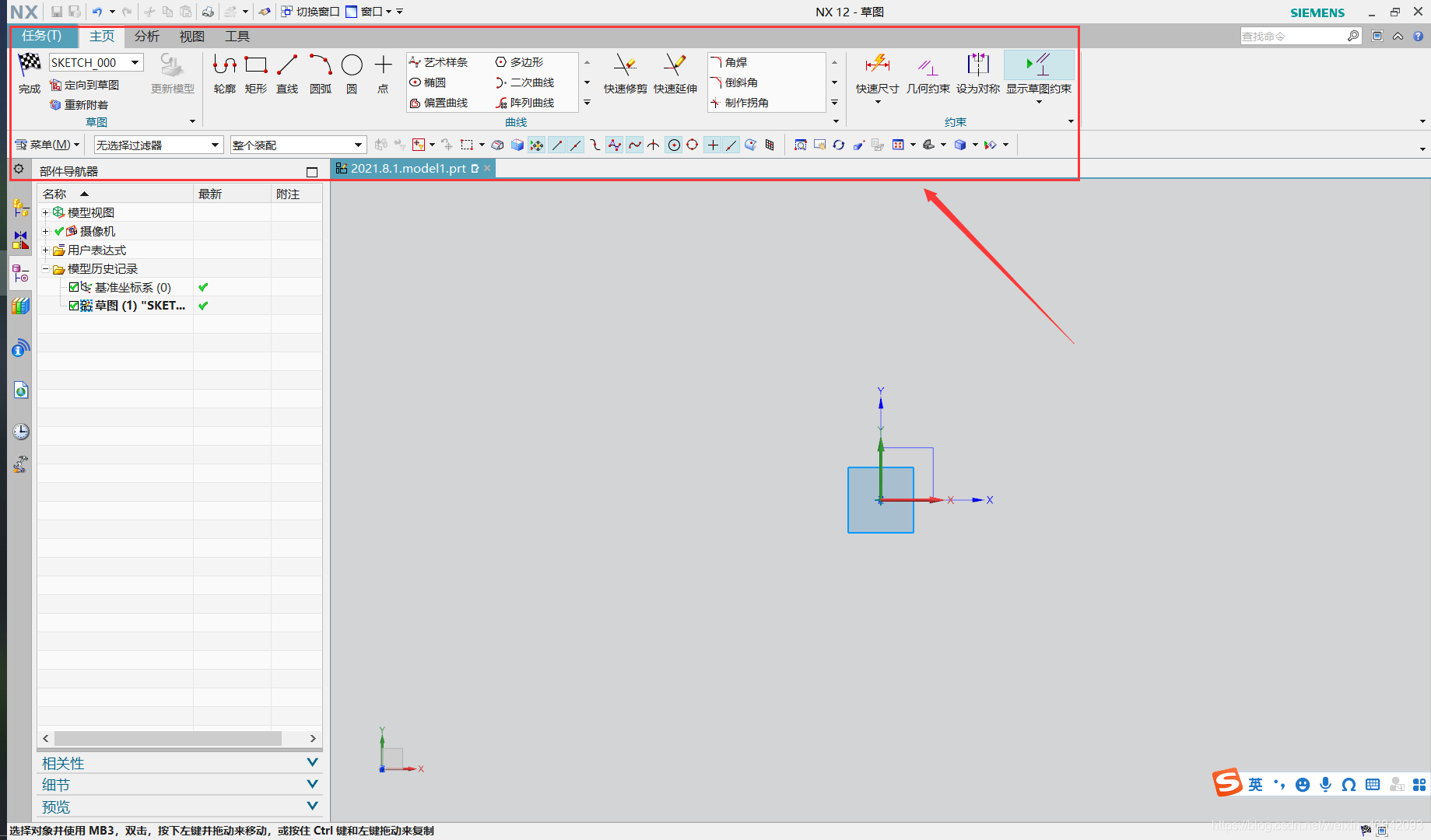

创建完草图对导航栏进行更改

在这里插入图片描述
在这里插入图片描述

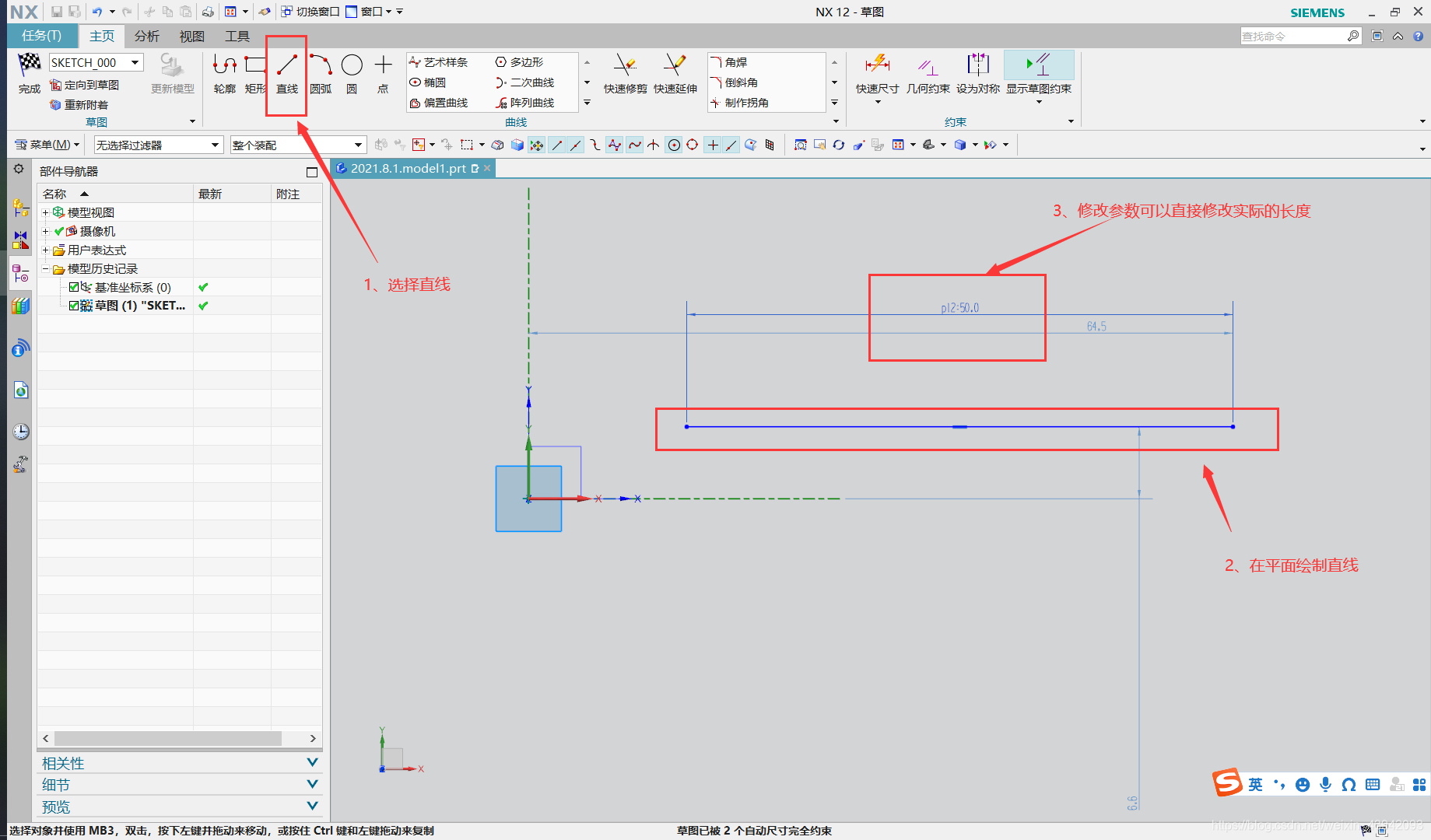

创建直线: 直接在上部导航栏选择对应的直线创建直线

在这里插入图片描述

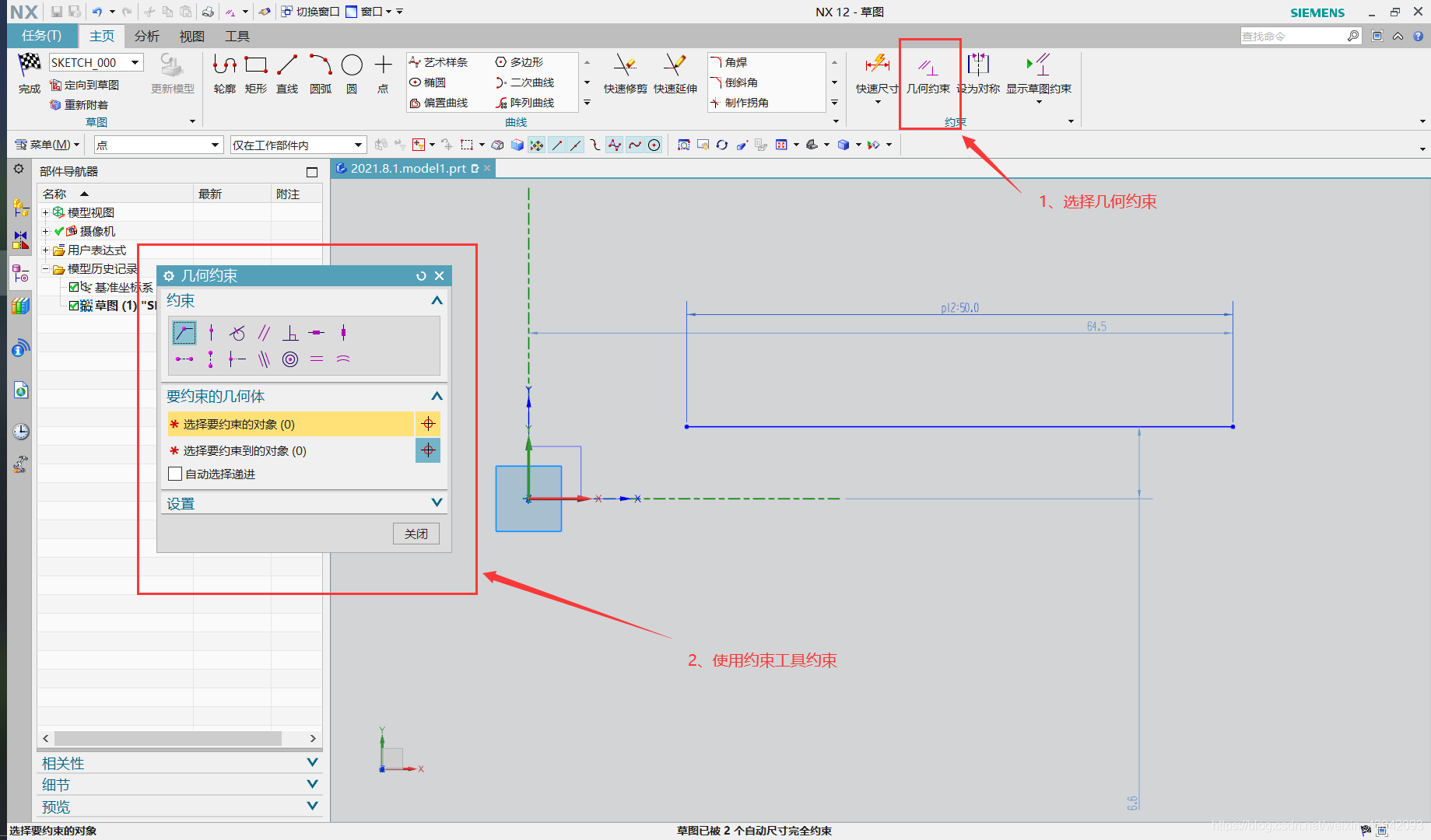

由于此时的直线是很自由的,我们需要借助约束对直线进行约束

在这里插入图片描述

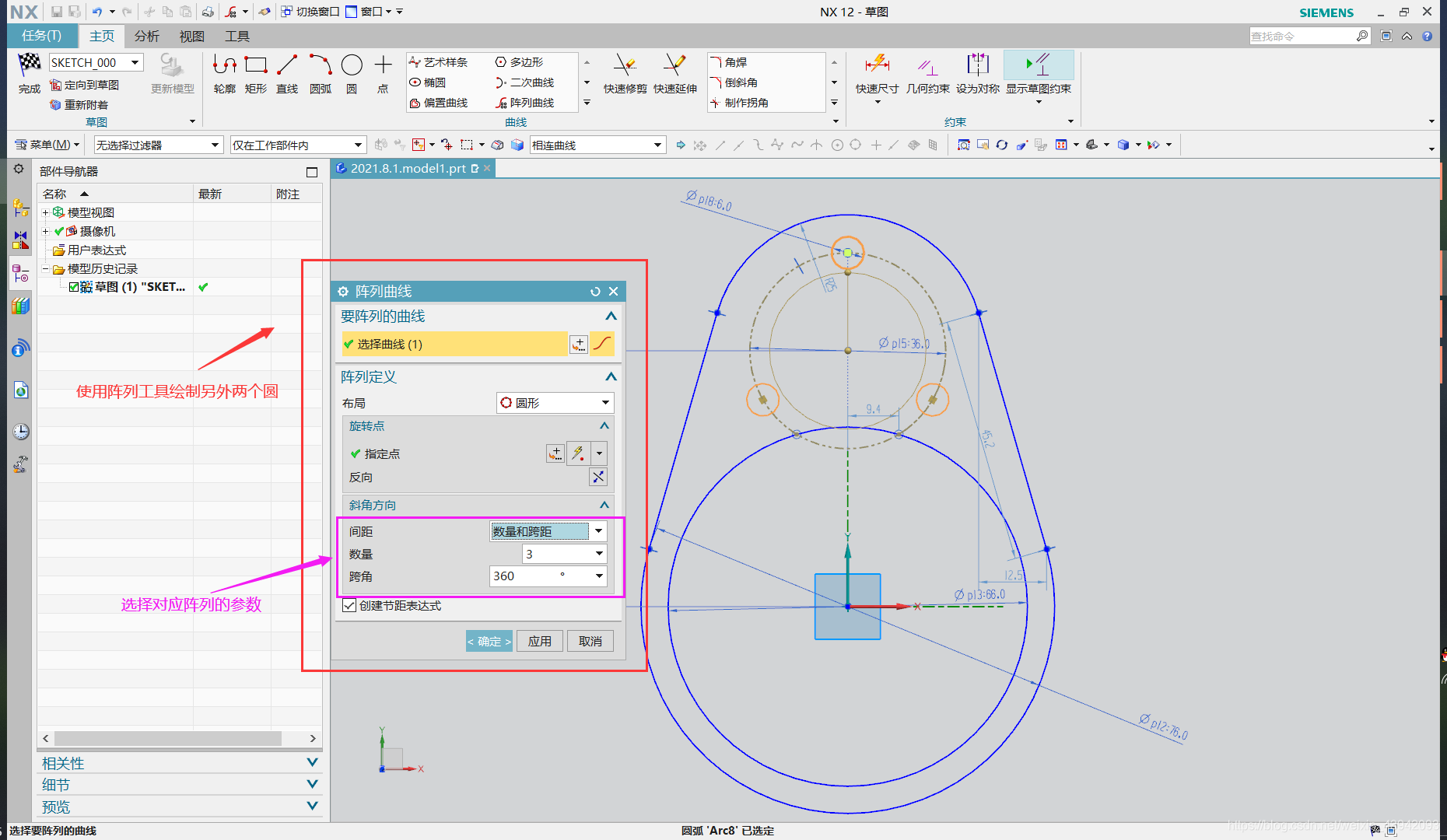

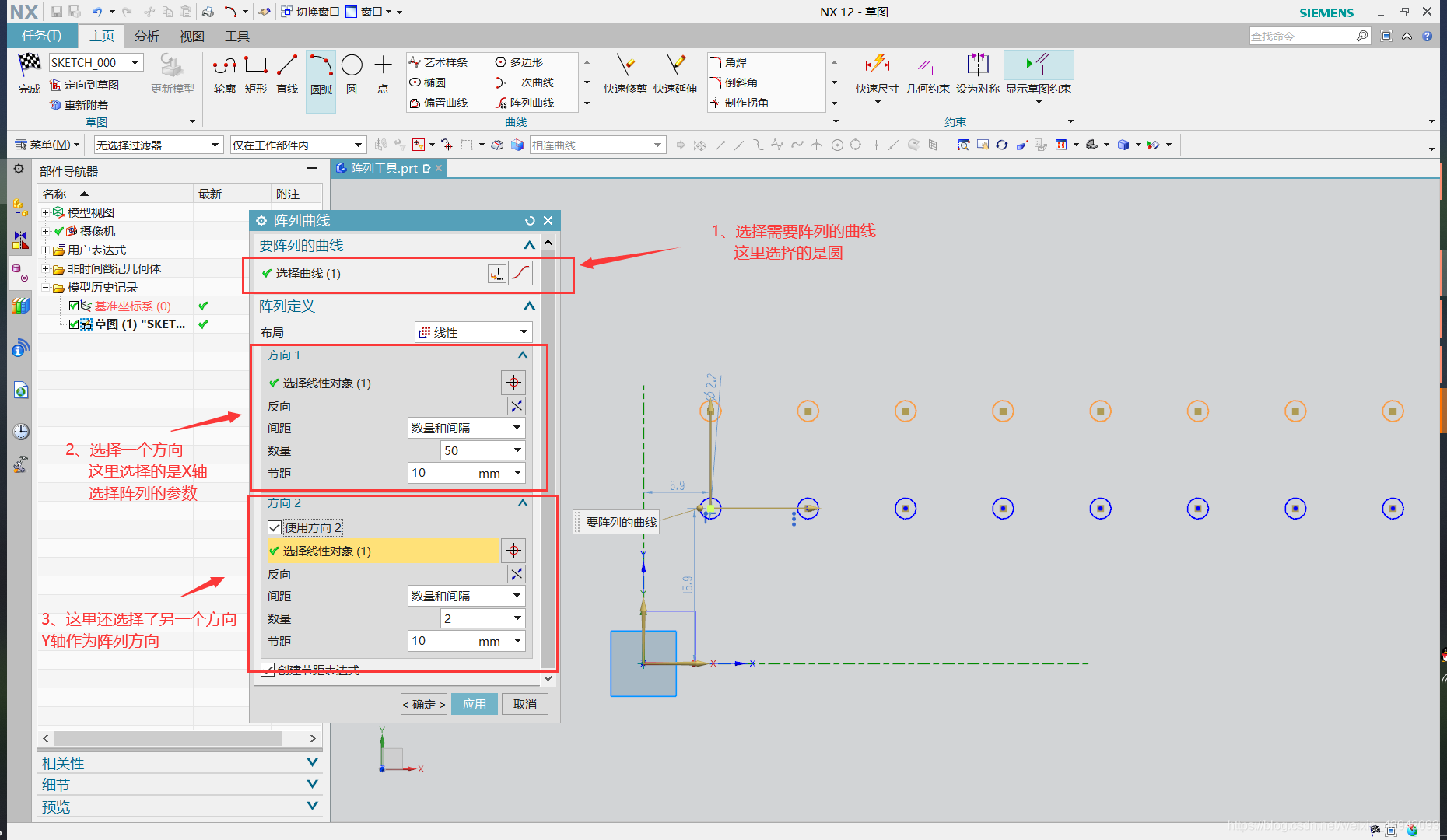

3、阵列工具

在这里插入图片描述

4、对称、偏置和圆角

a、对称曲线

将一条或多条曲线沿选定的中心线进行镜像的操作 对原曲线的操作会镜像到镜像曲线

在这里插入图片描述

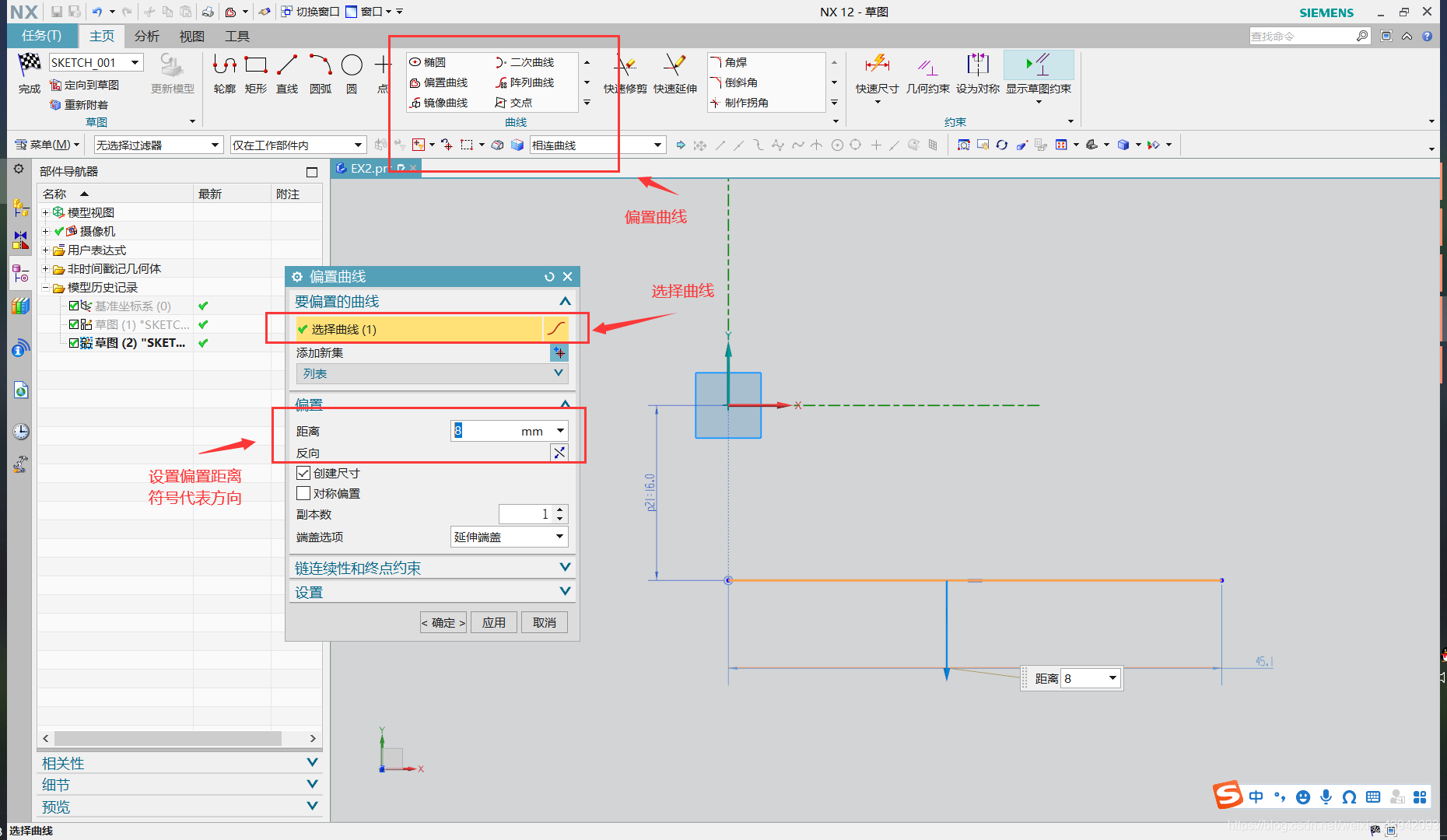

设置两个曲线之间的距离 对原曲线的操作也会作用在偏置曲线上

在这里插入图片描述
在这里插入图片描述

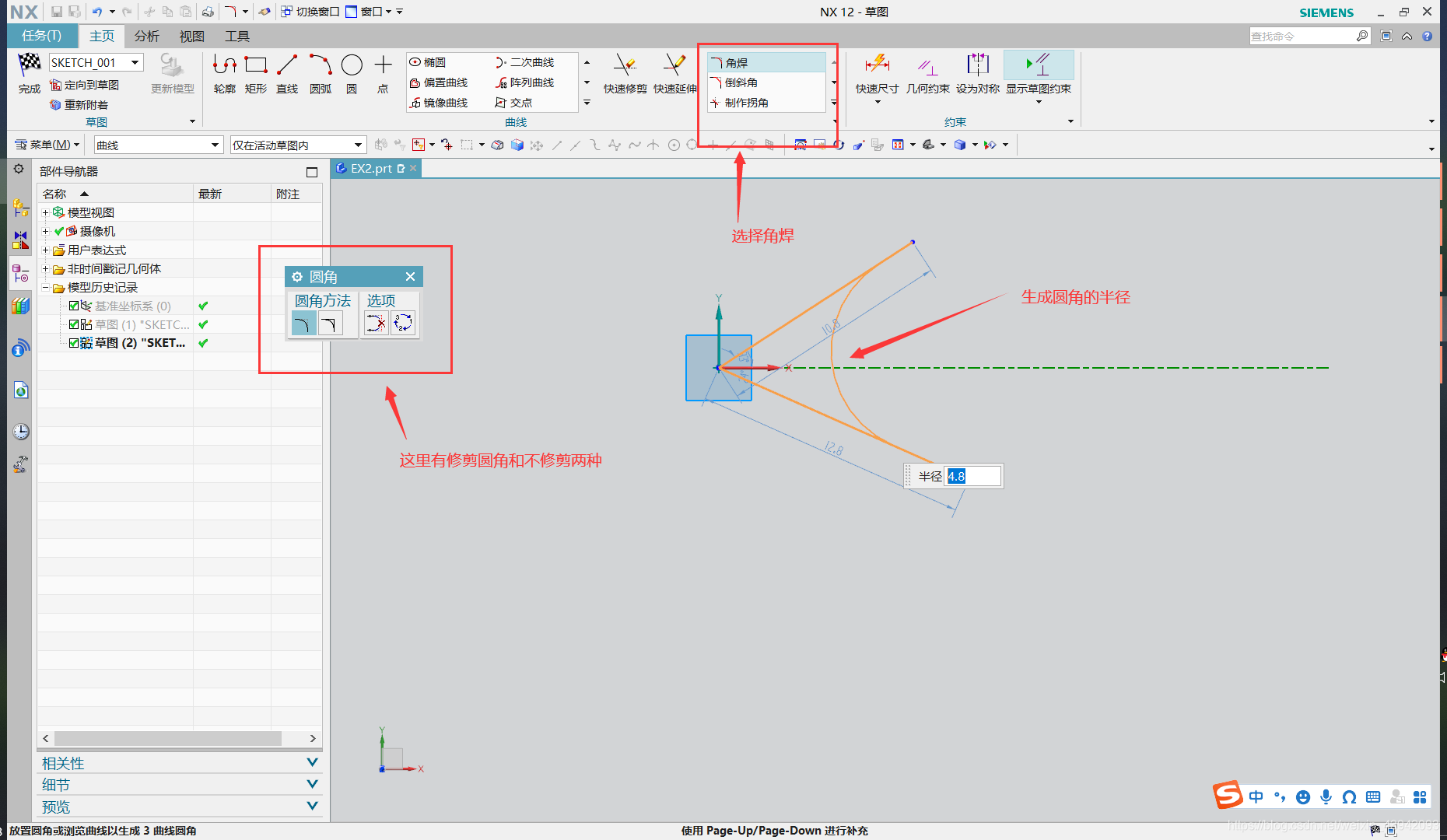

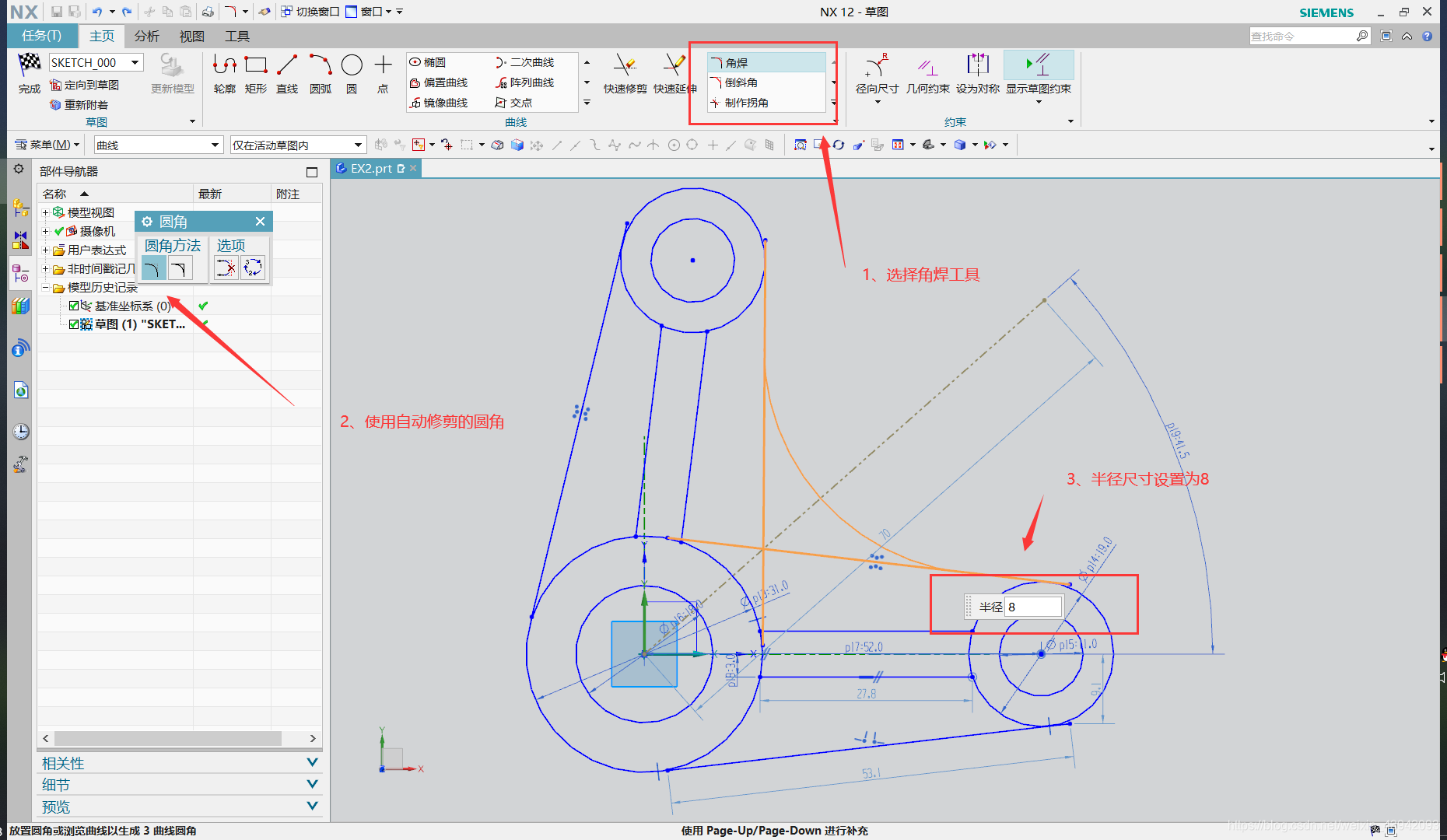

c、圆角

生成圆角

在这里插入图片描述

5、约束工具

利用几何约束和快速尺寸实现图形的约束

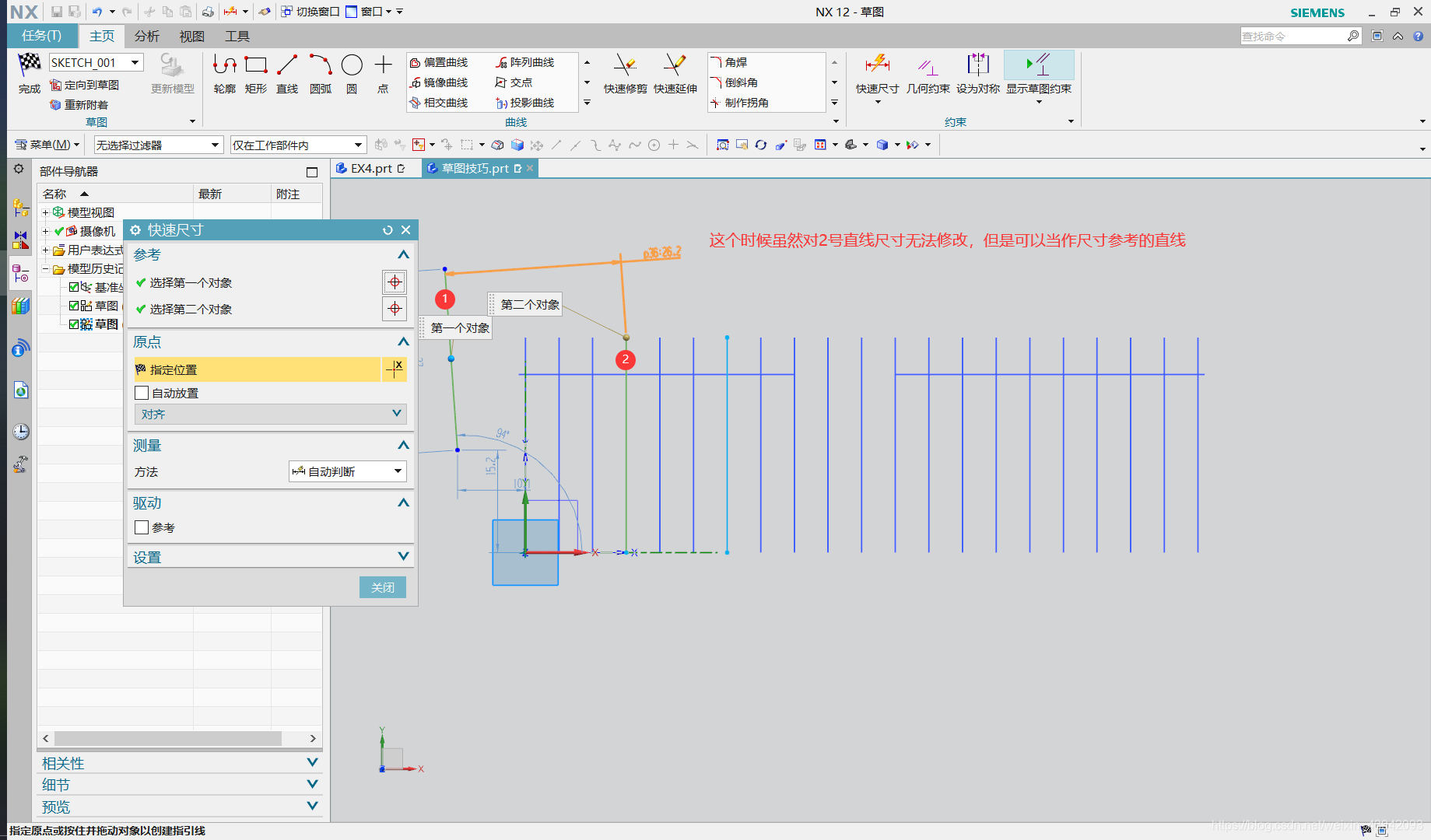

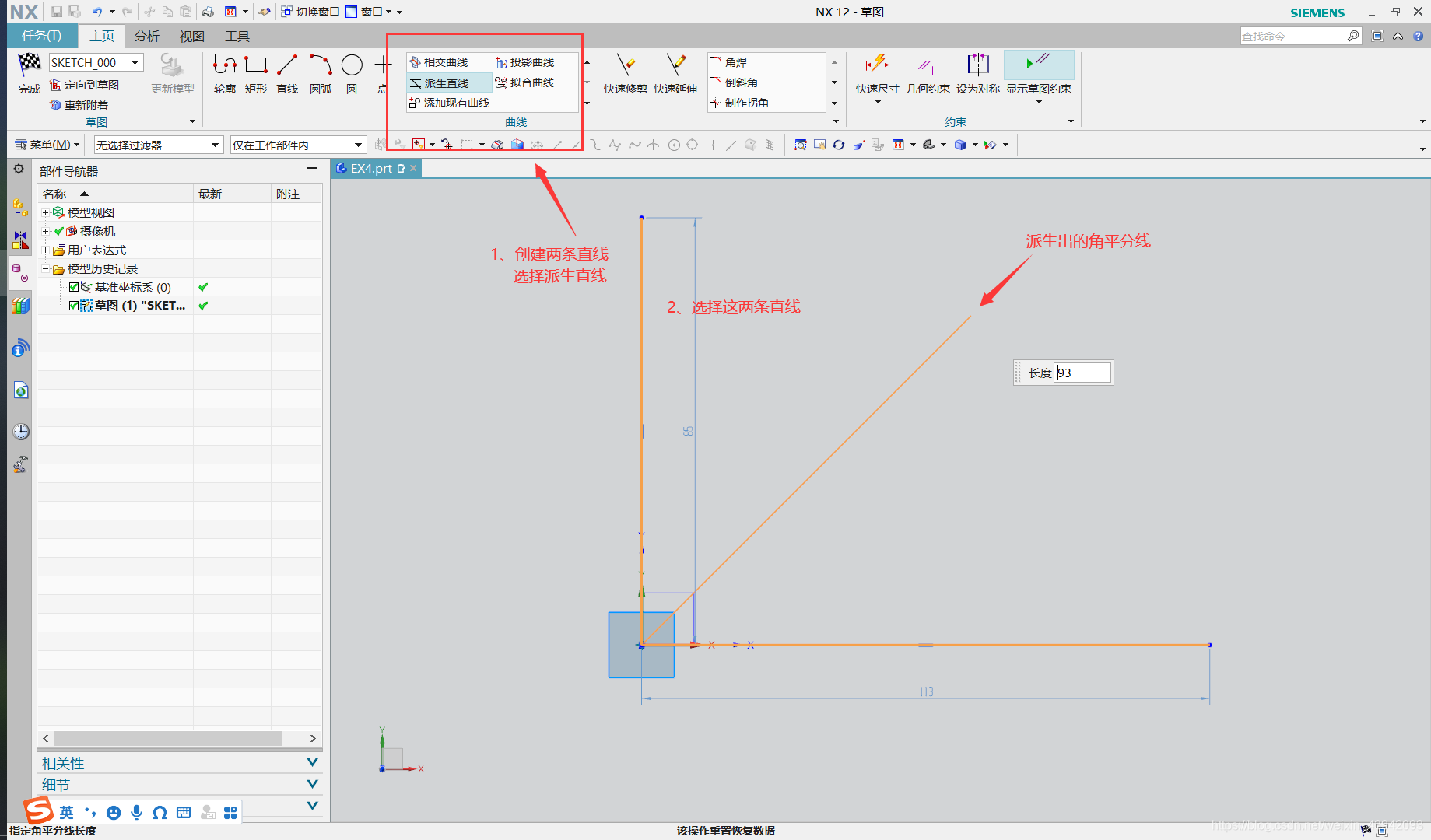

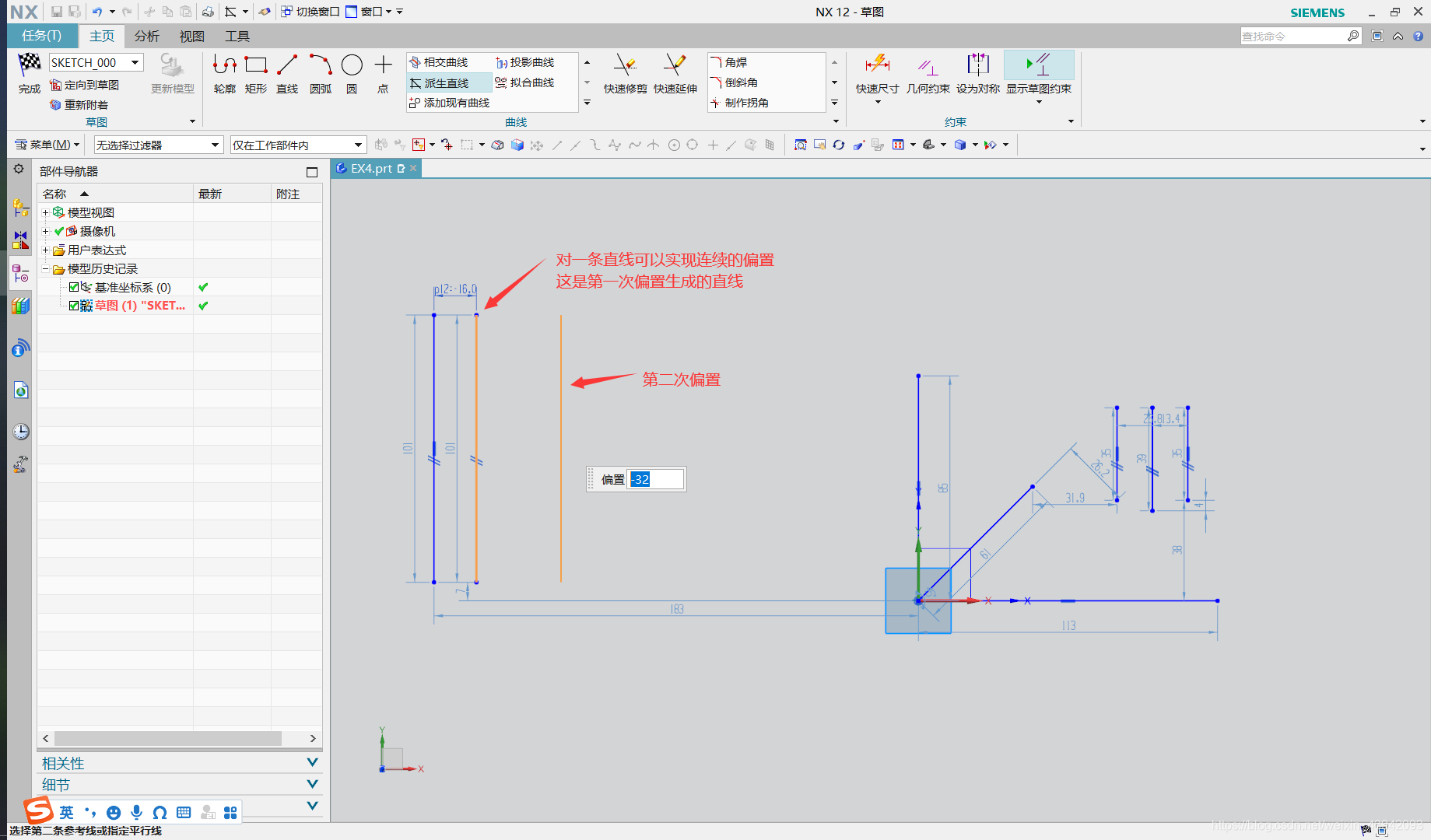

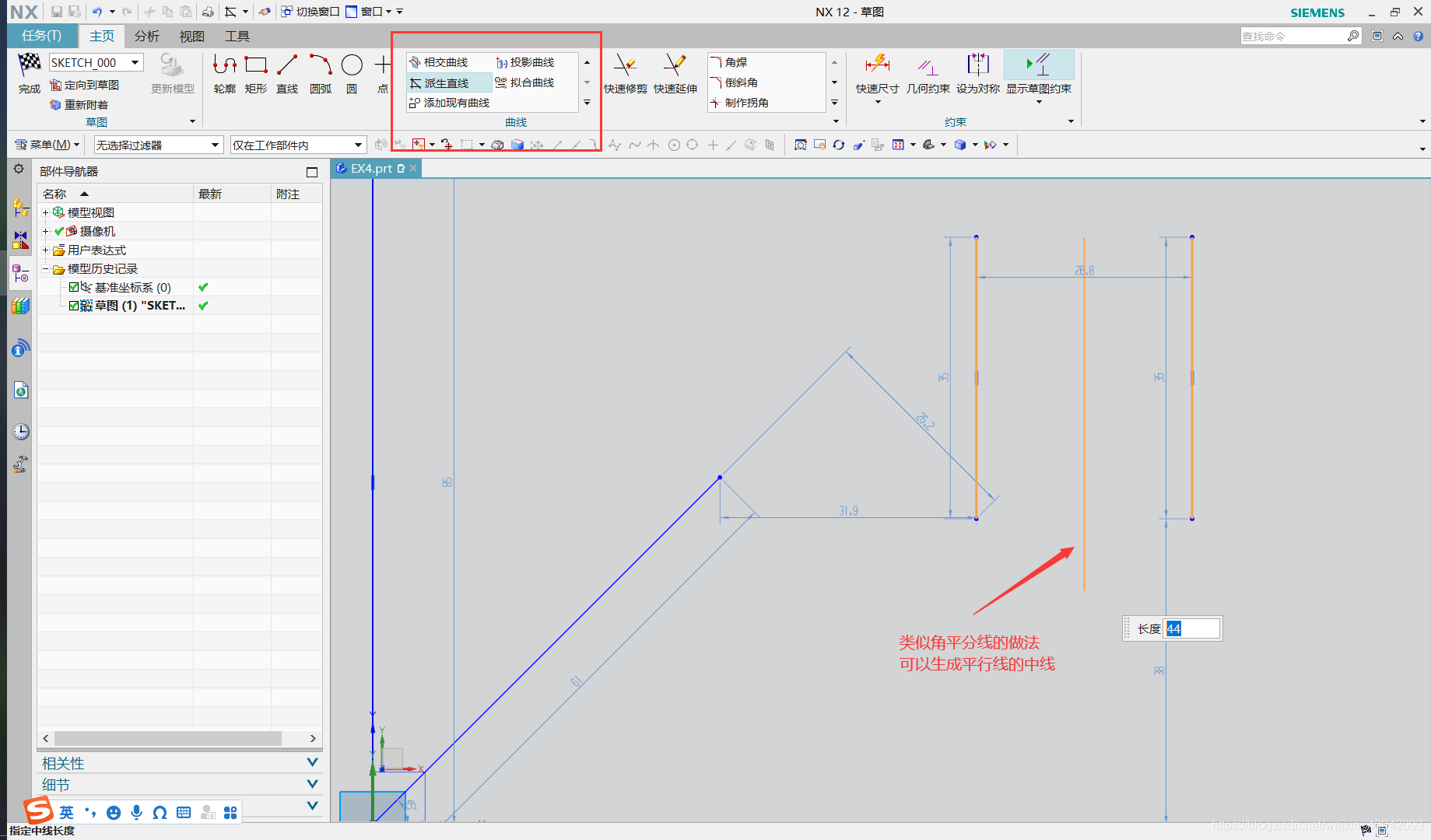

6、派生直线

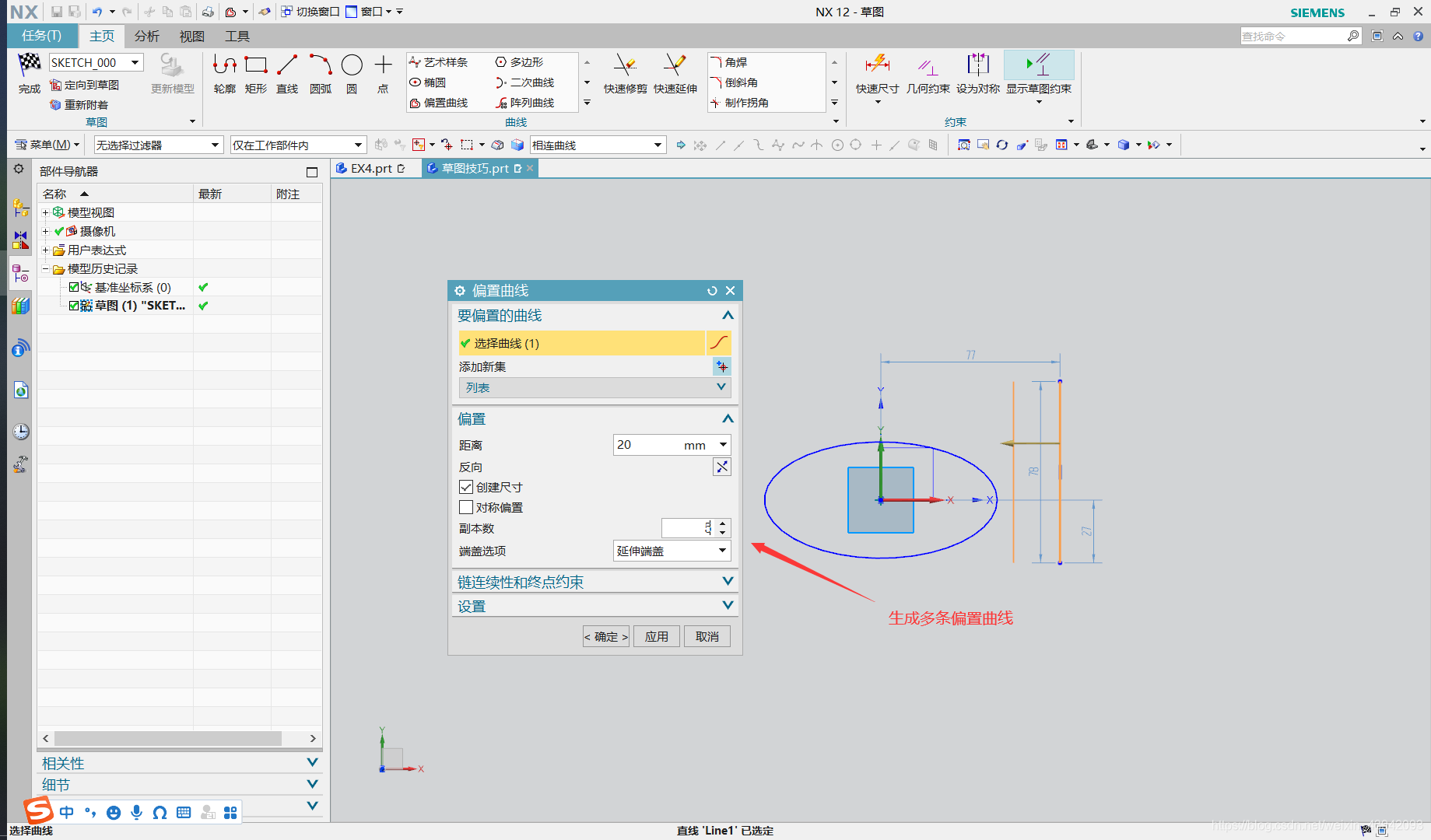

功能: 1、类似多次偏置 2、可以生成角平分线和两条平行线的中心线注意点: 偏置出来的曲线不会随着主参考线的参数变化而变化 注意选择器的类型

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

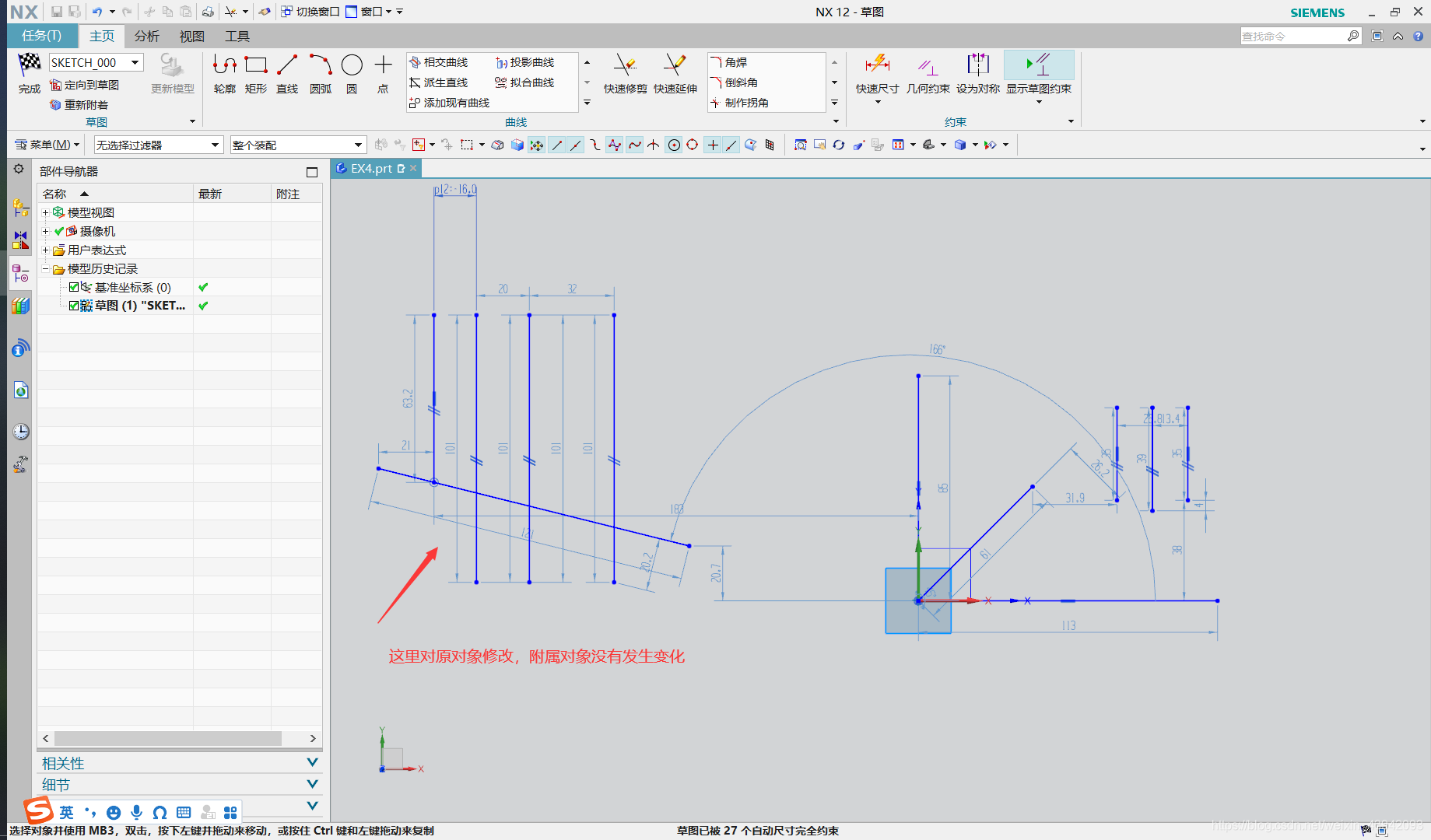

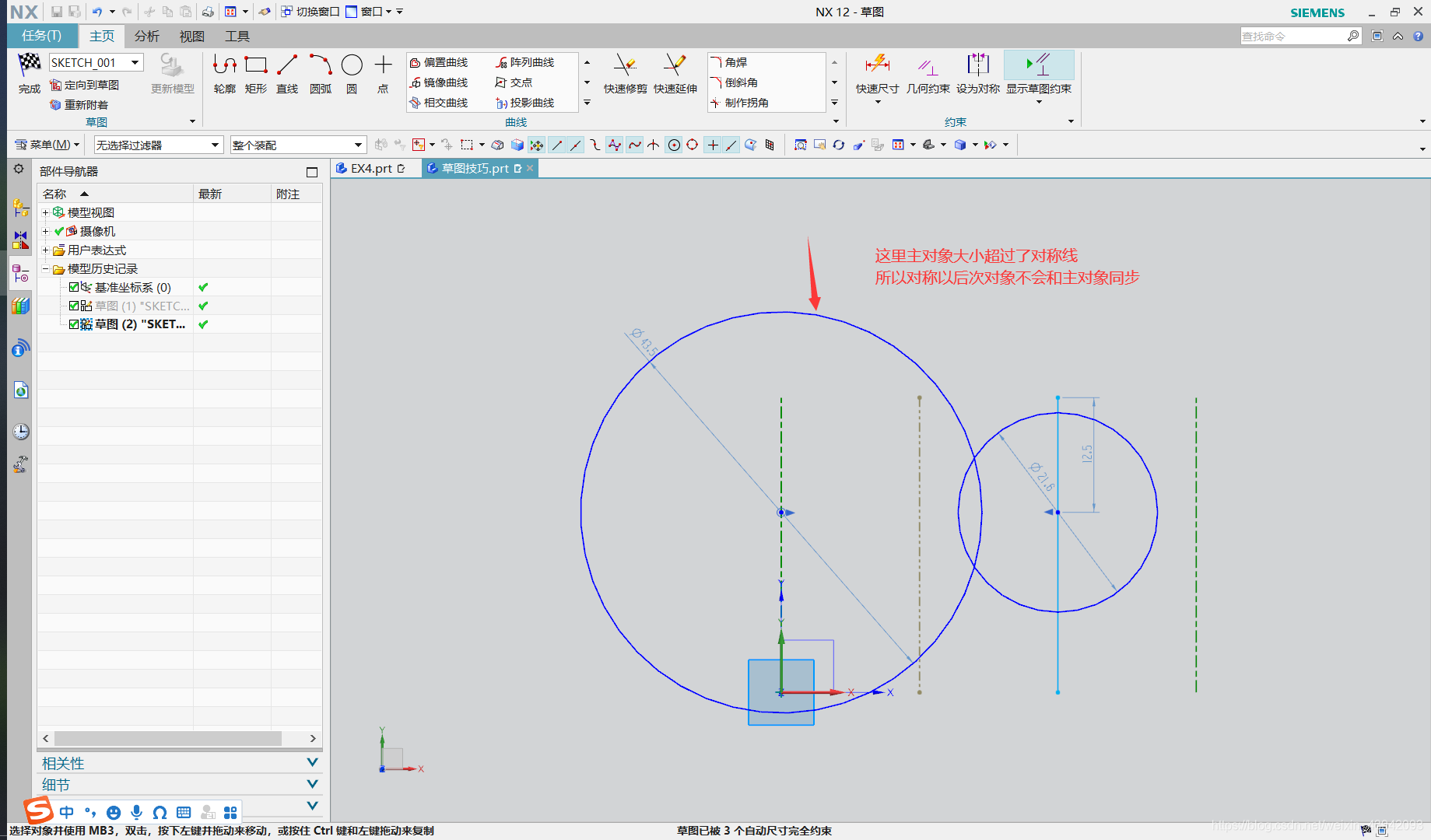

注意,这里的偏置值是参考的上一条偏置直线,且在修改原对象的时候,附属偏置直线不会产生变化,例如下面采用快速修剪对原对象操作

在这里插入图片描述

7、草图技巧

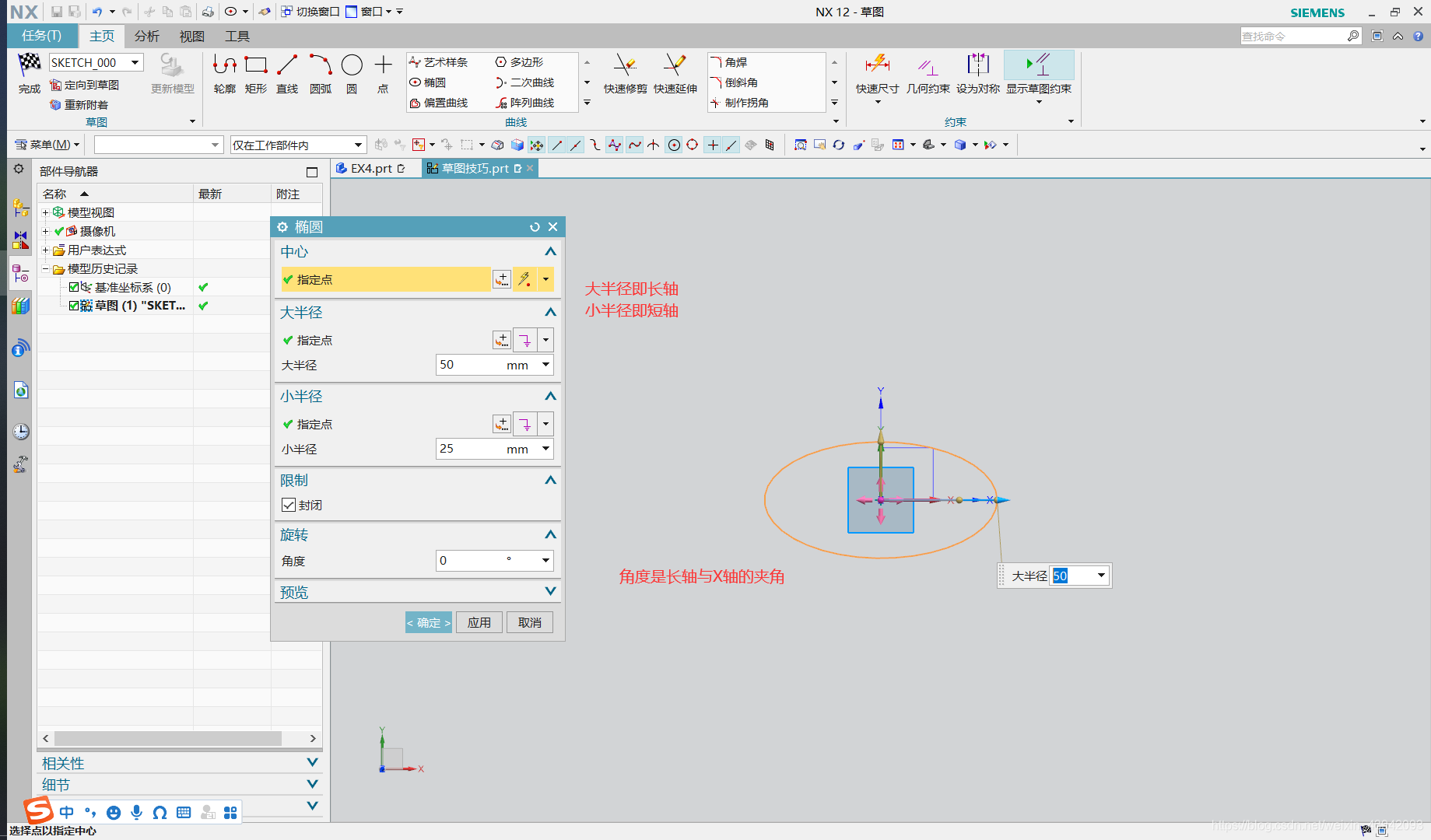

a、椭圆绘制

在这里插入图片描述

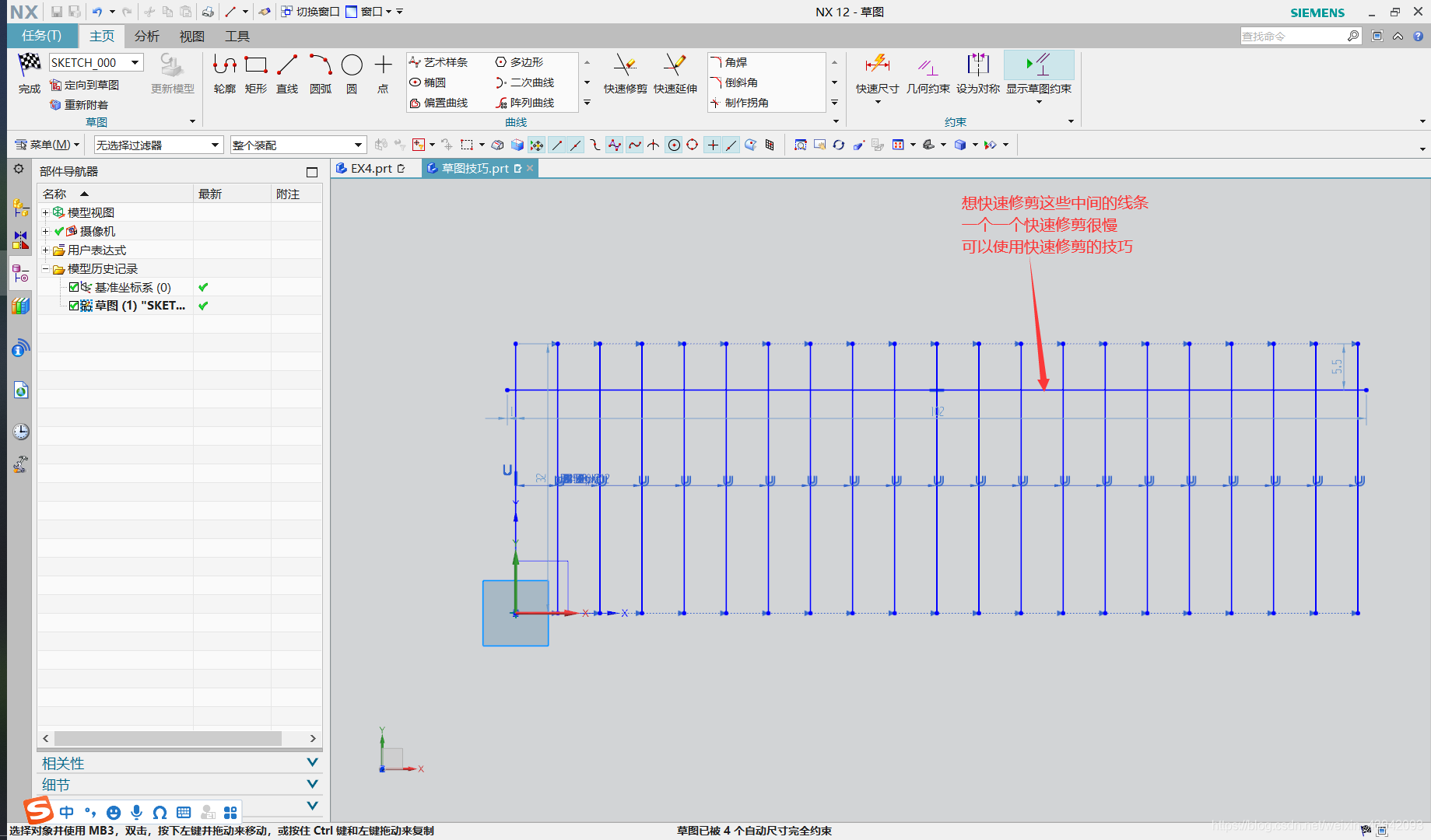

b、快速修剪和快速延伸技巧

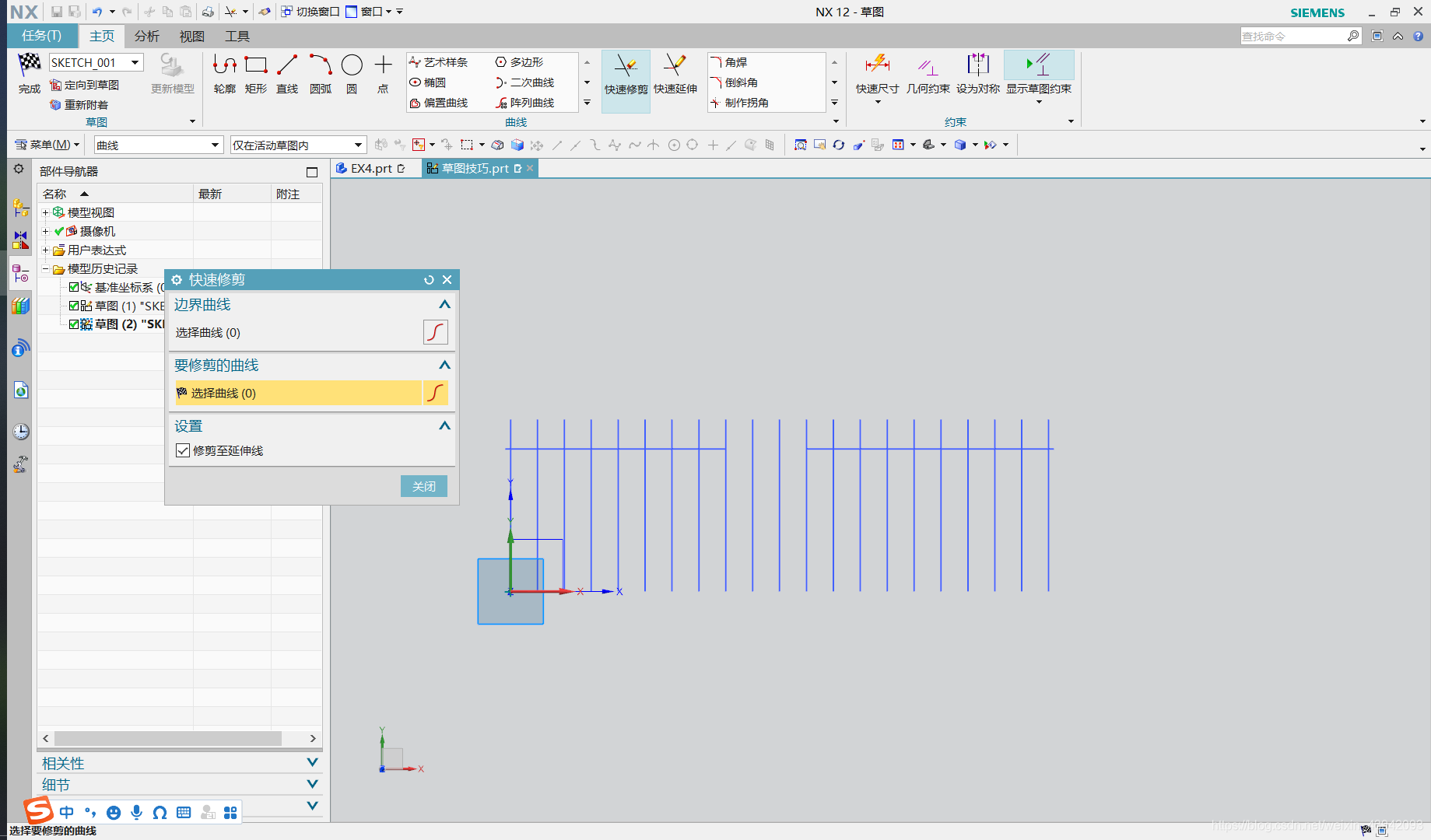

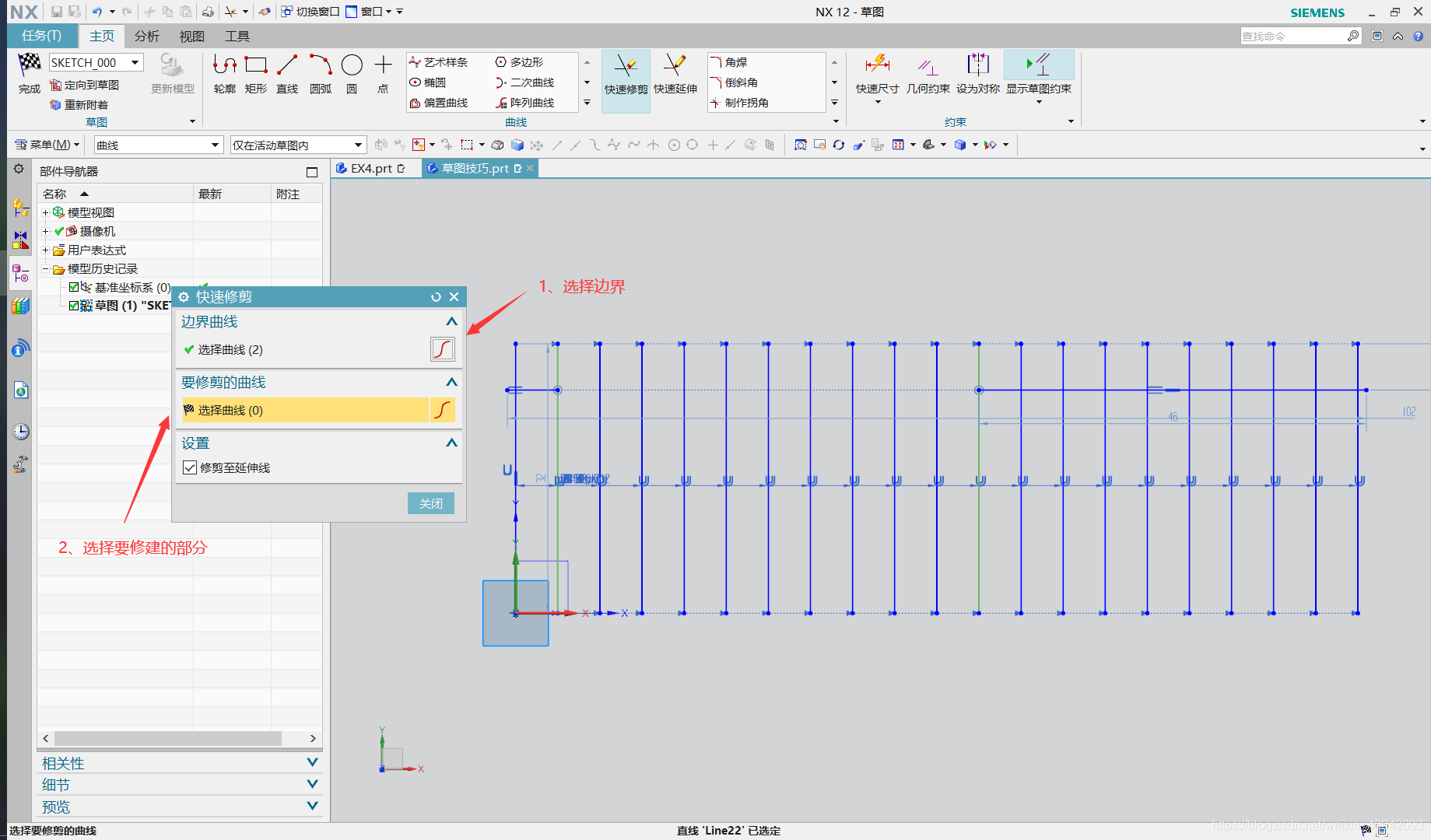

快速修剪

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

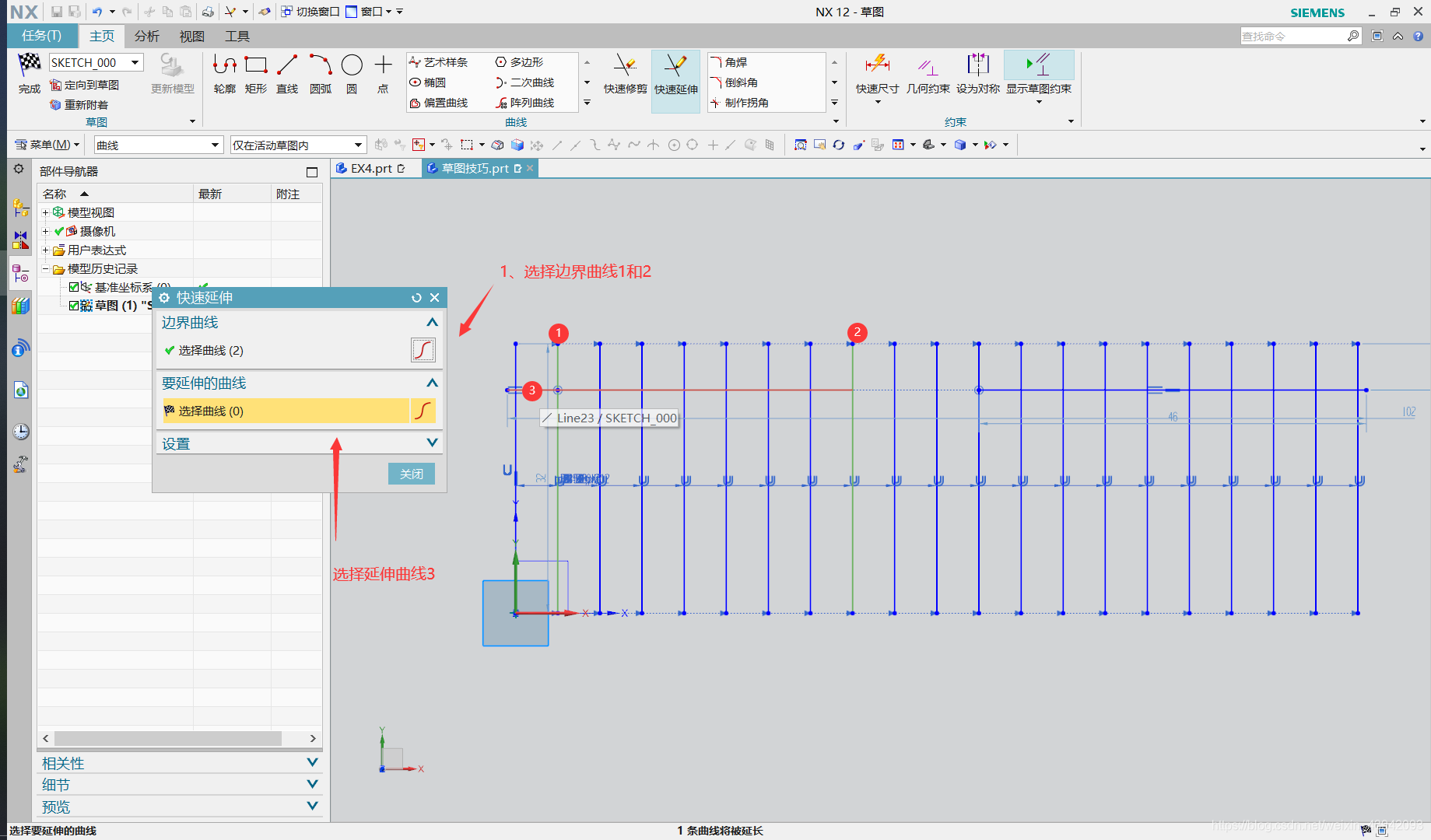

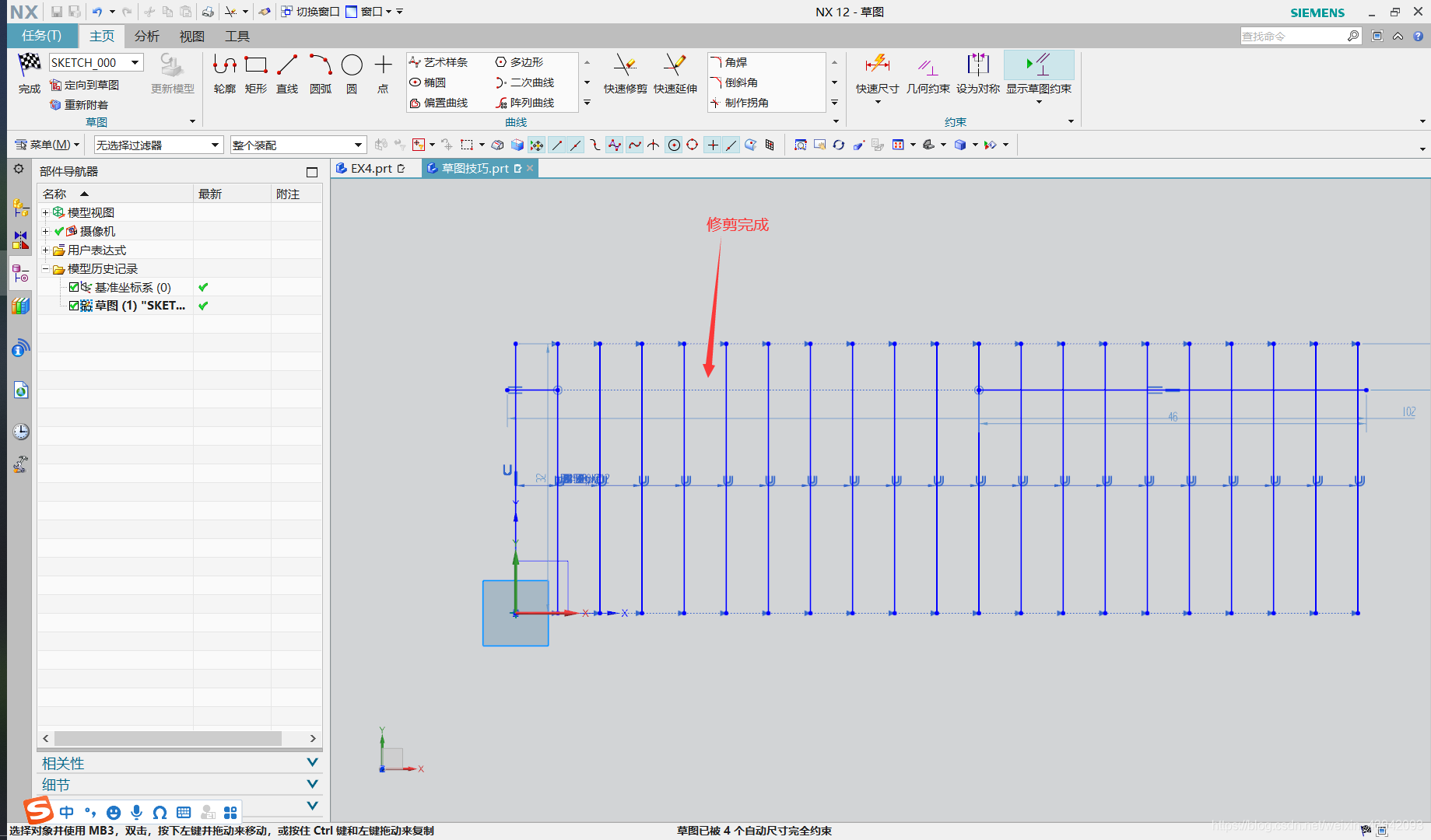

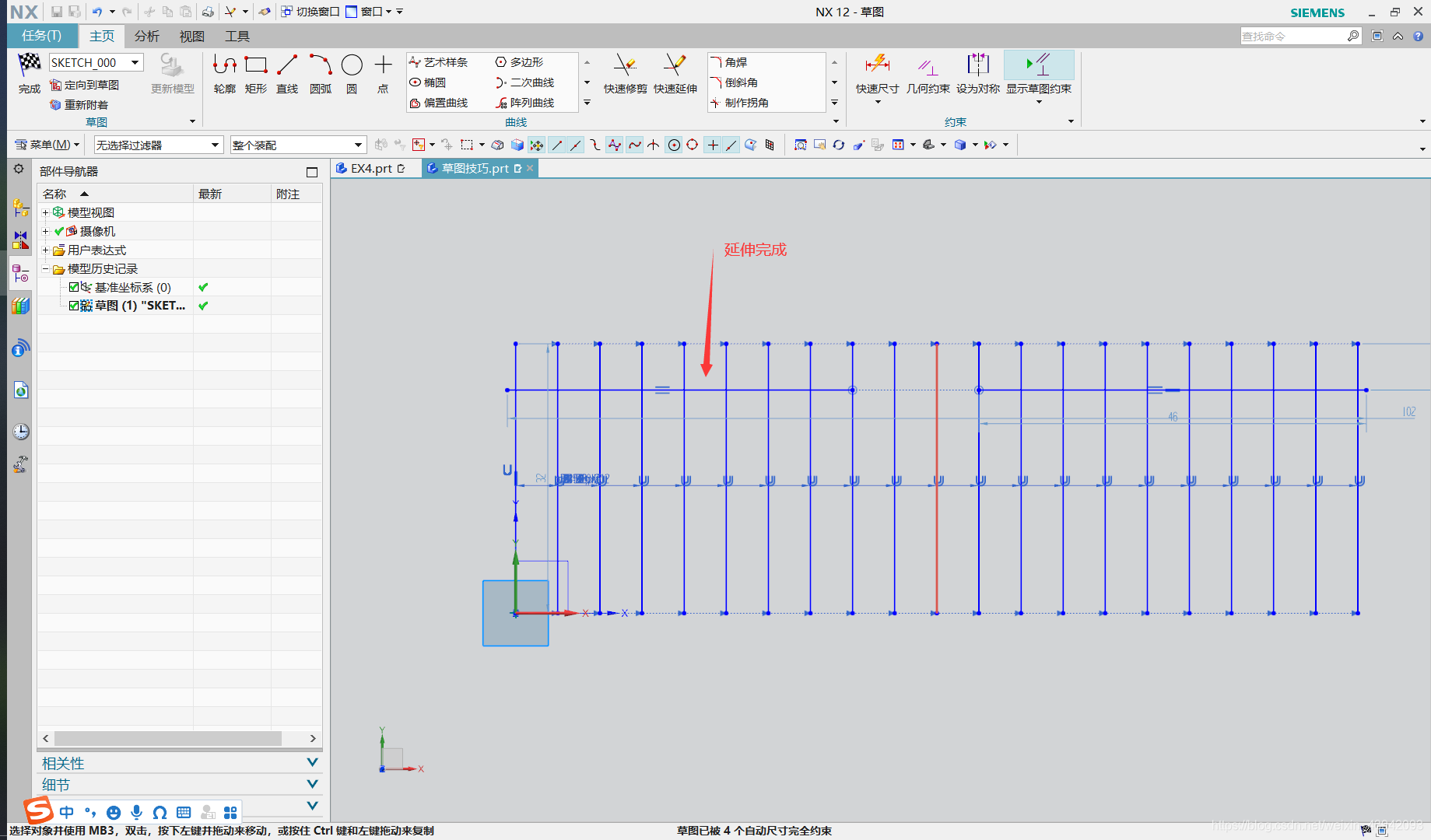

快速延伸

在这里插入图片描述
在这里插入图片描述

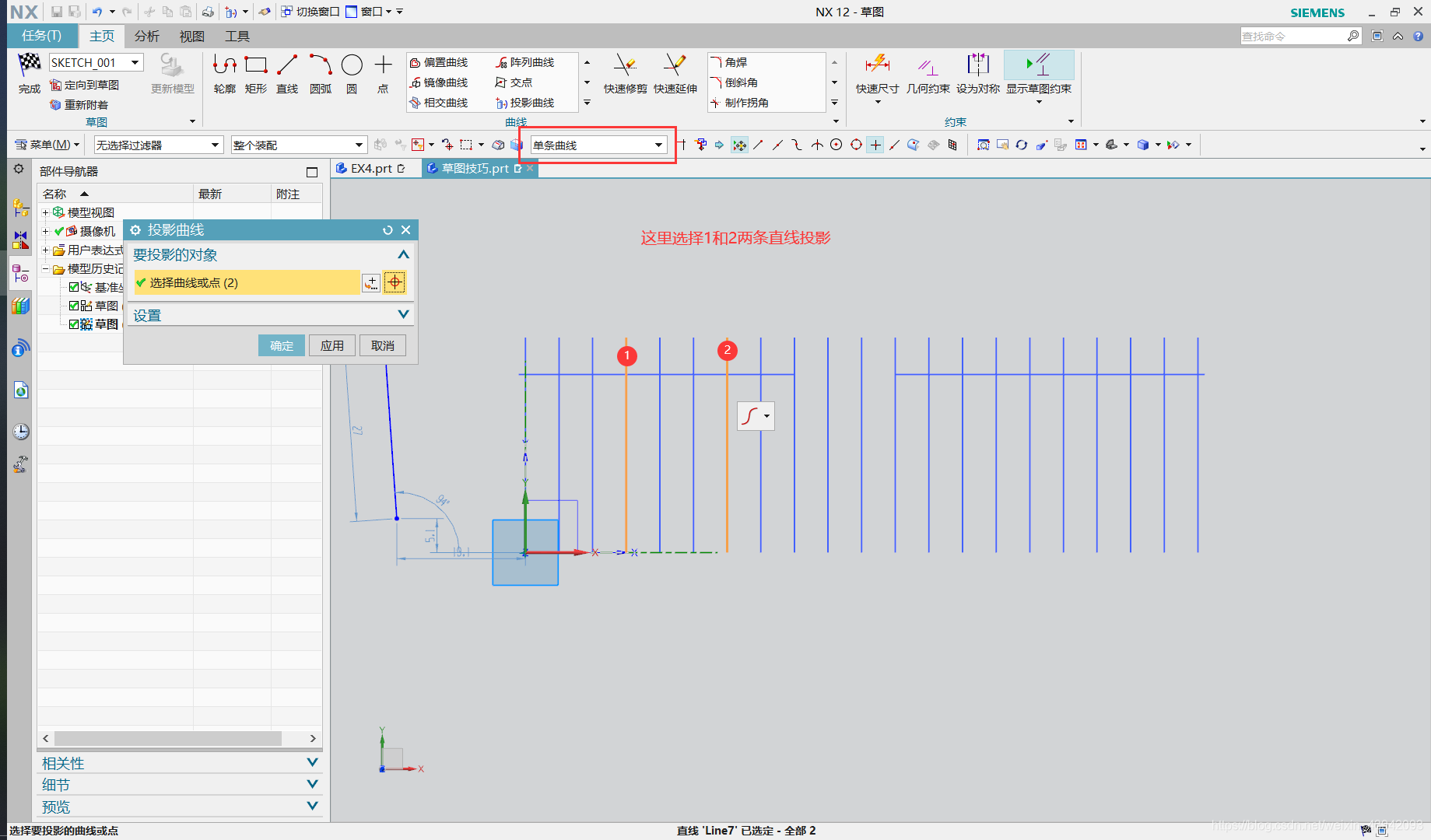

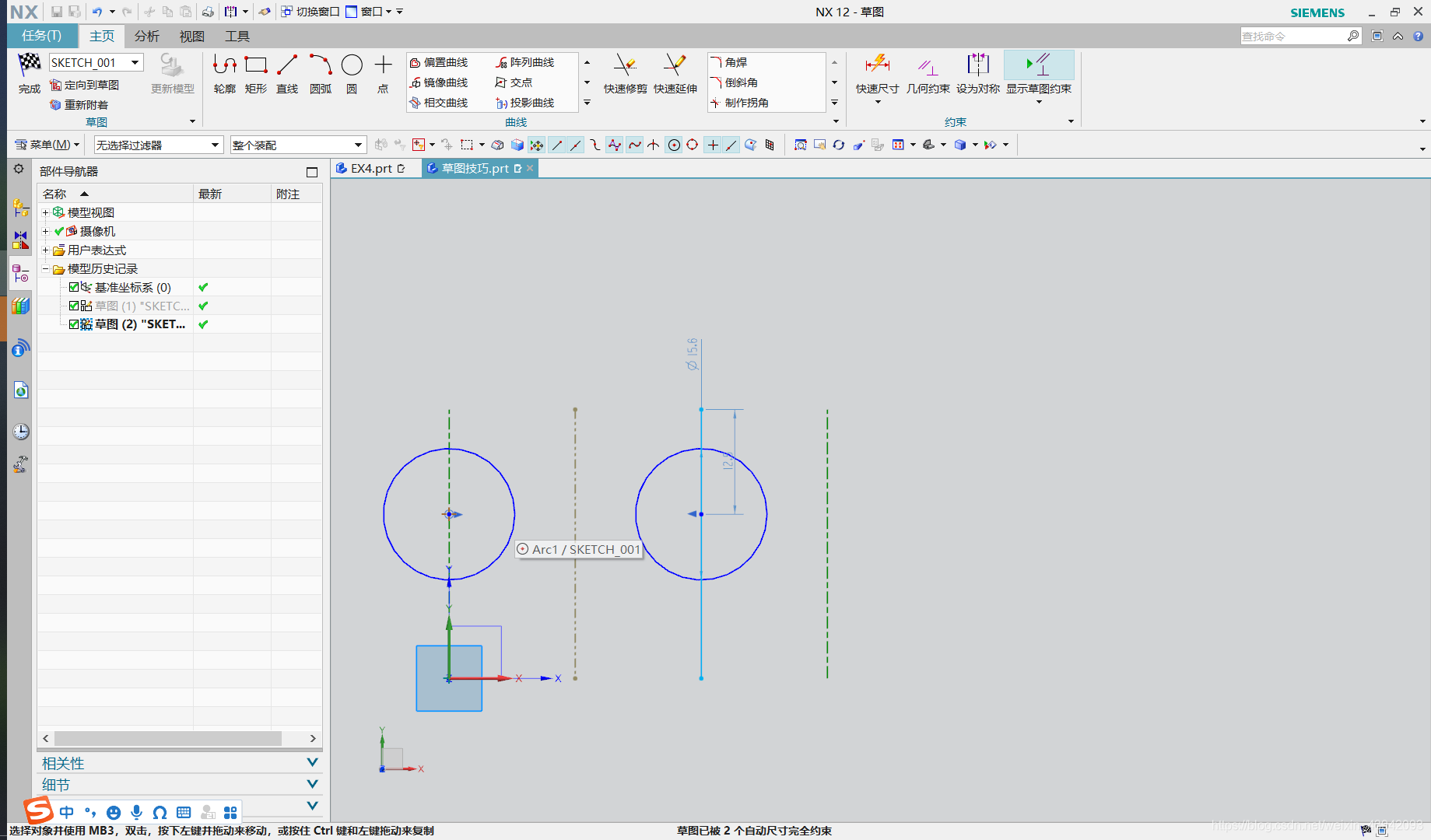

c、投影曲线

新建一个平面草图 在新的草图中对原平面的草图的想进行修剪发现是修剪不了的 说明对原平面的草图操作不了,而且新草图中的线无法参考原草图实现尺寸定位

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

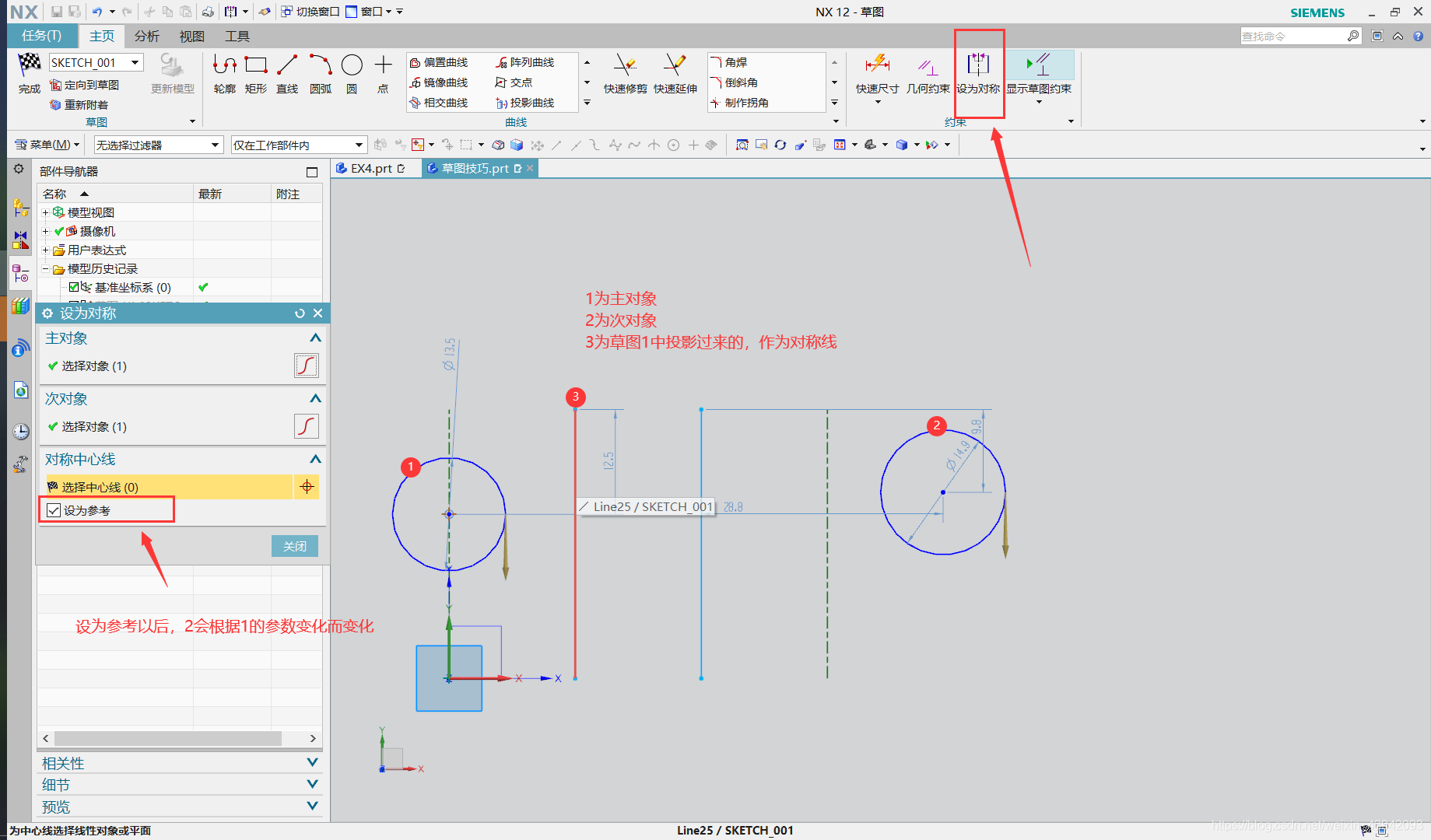

d、设为对称

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

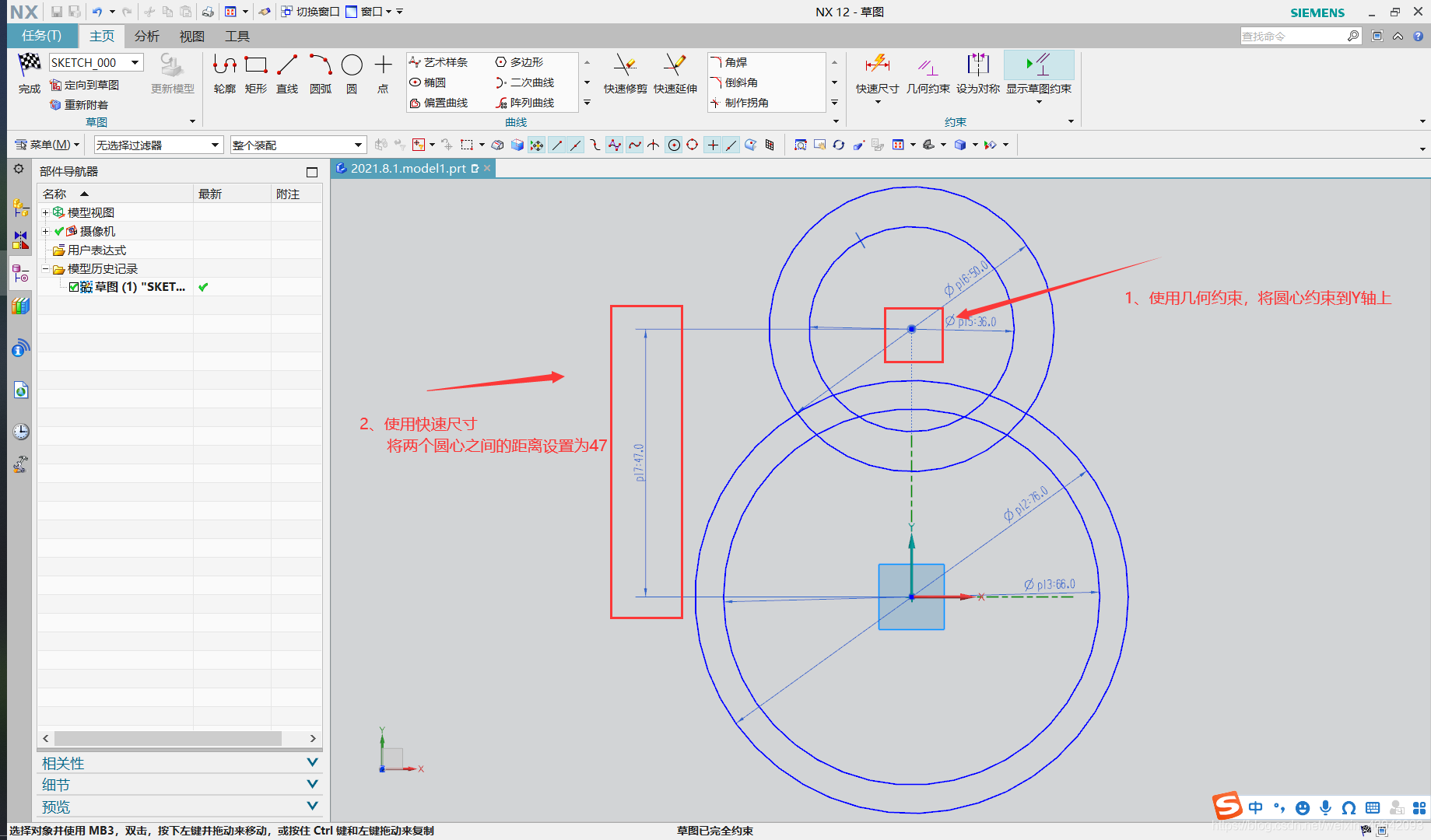

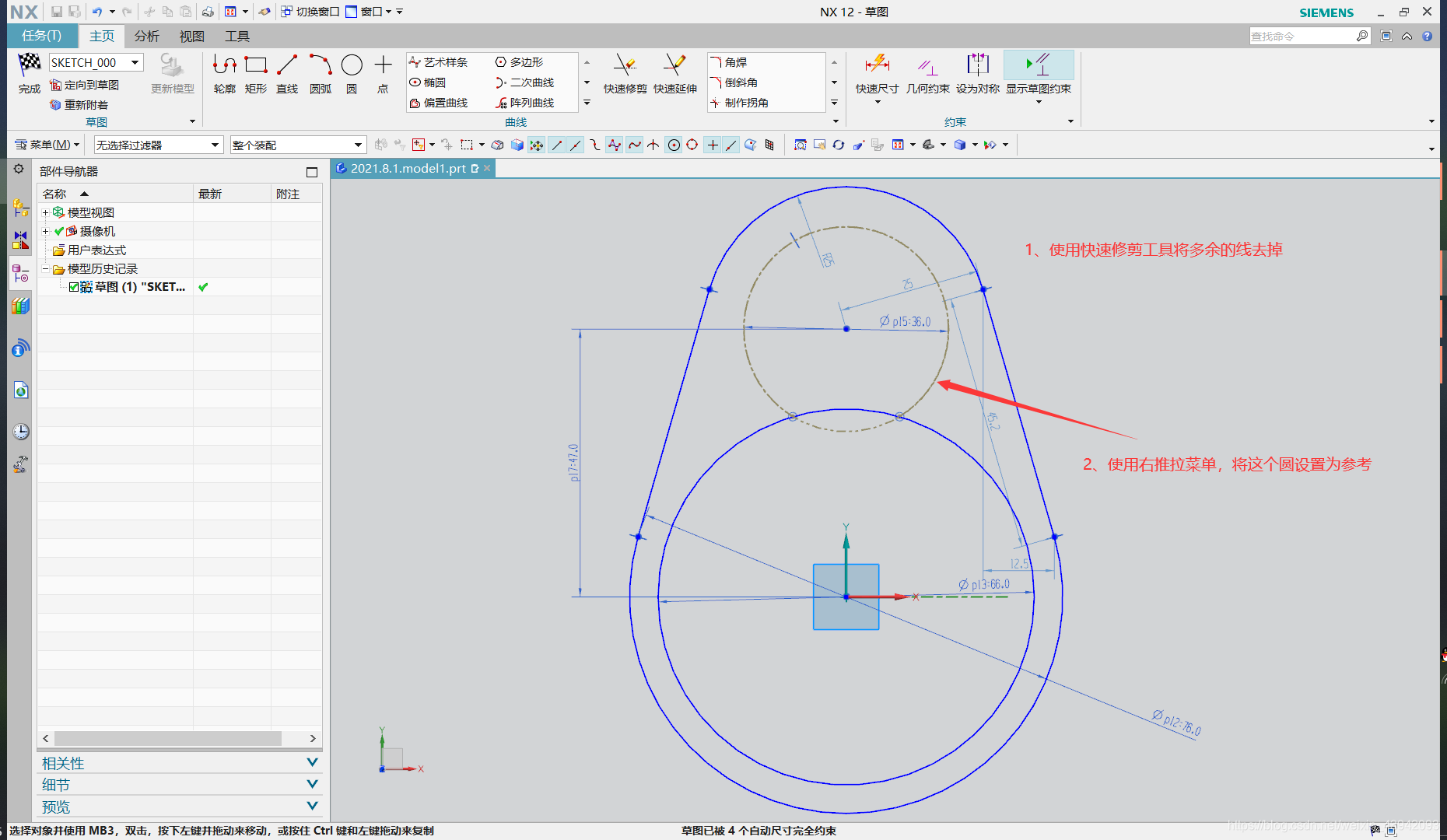

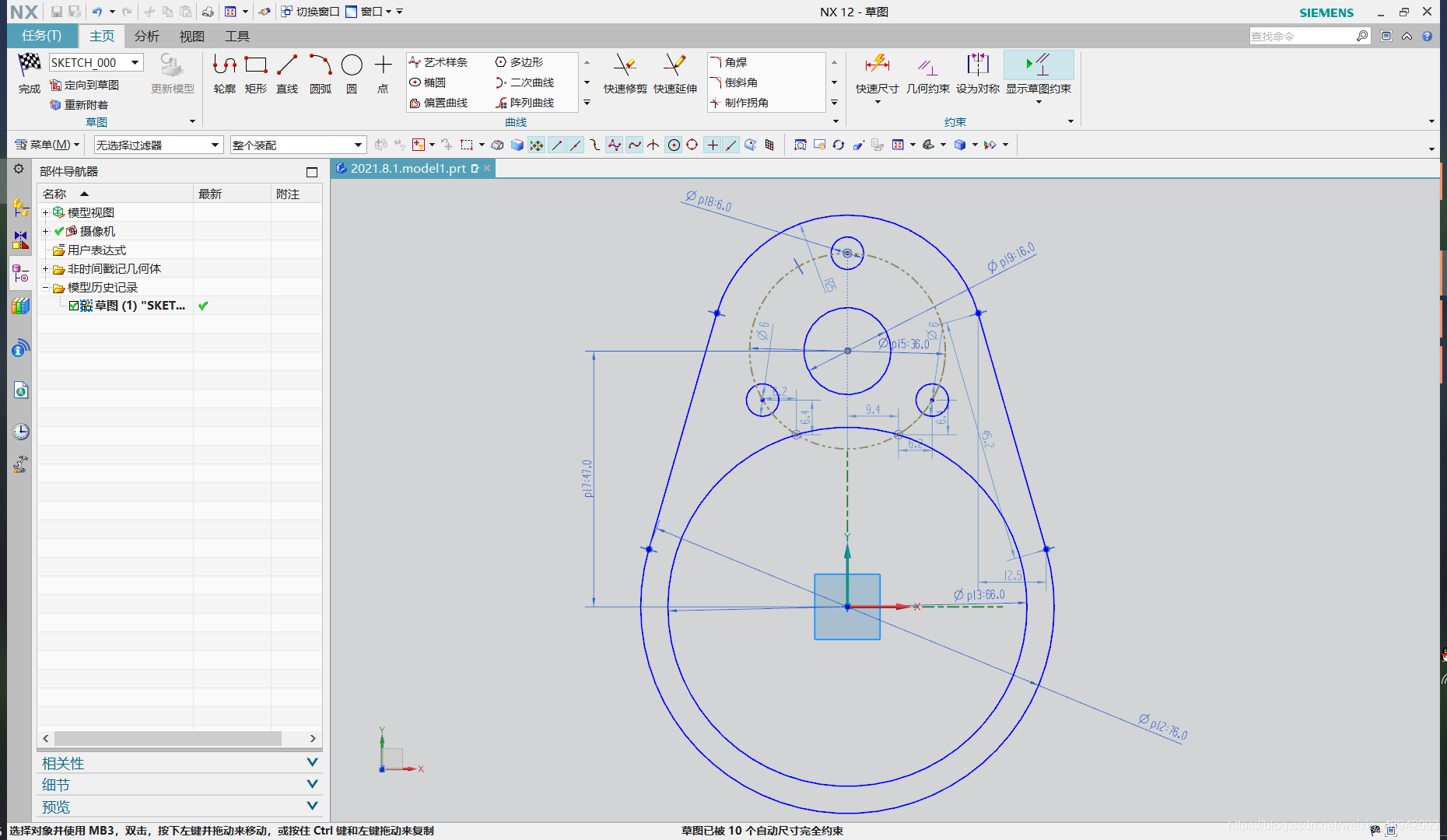

8、练习

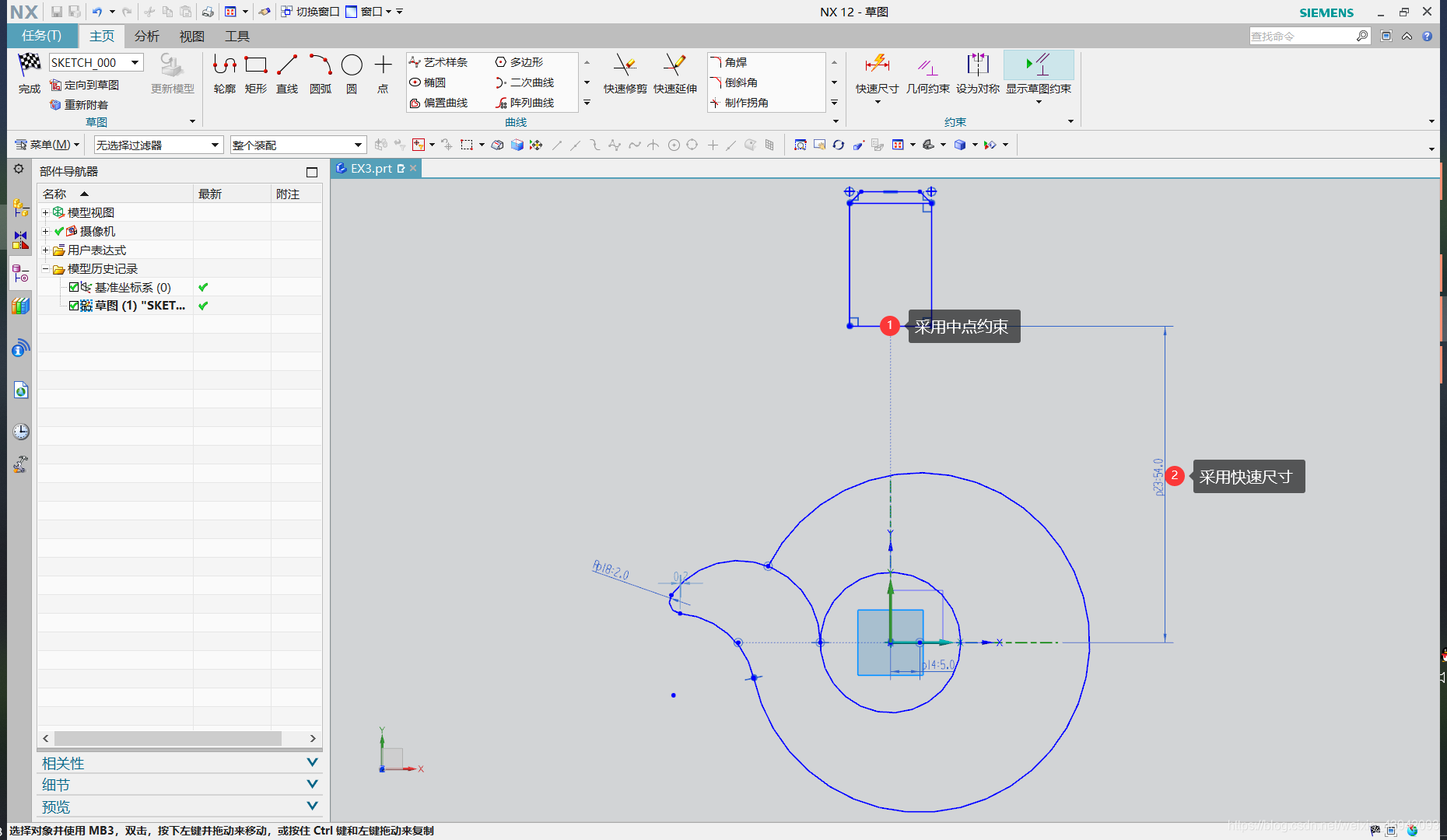

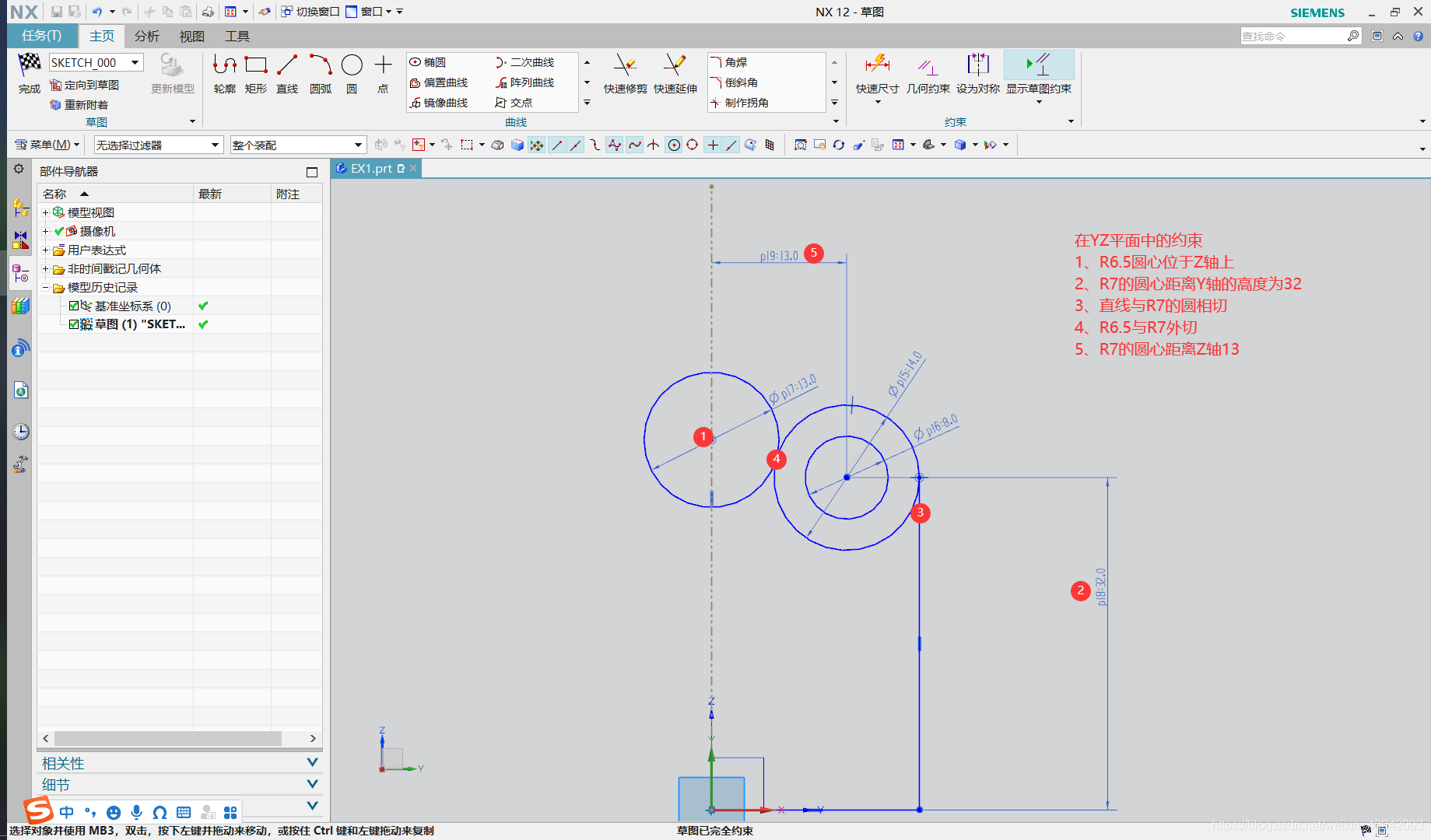

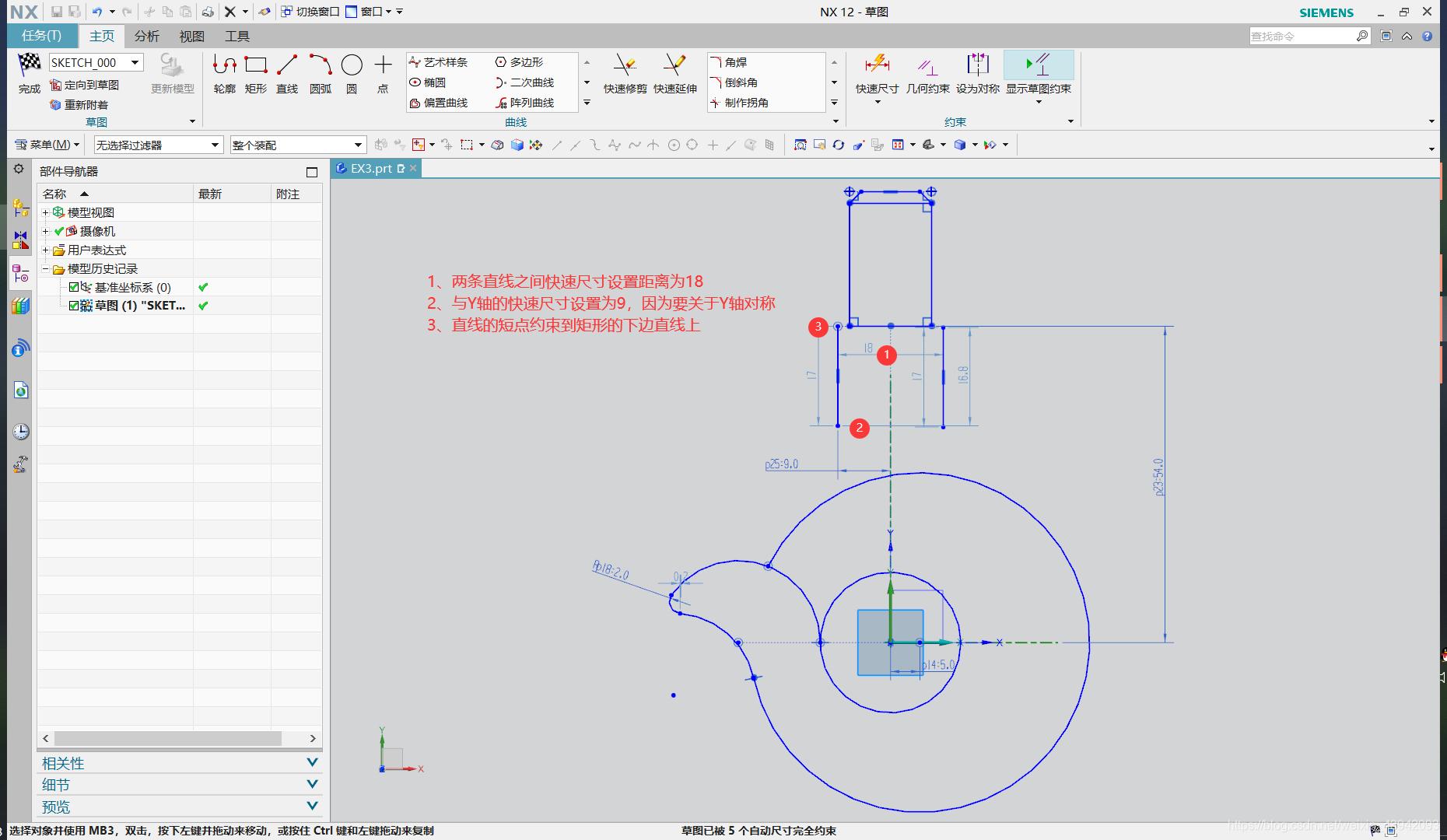

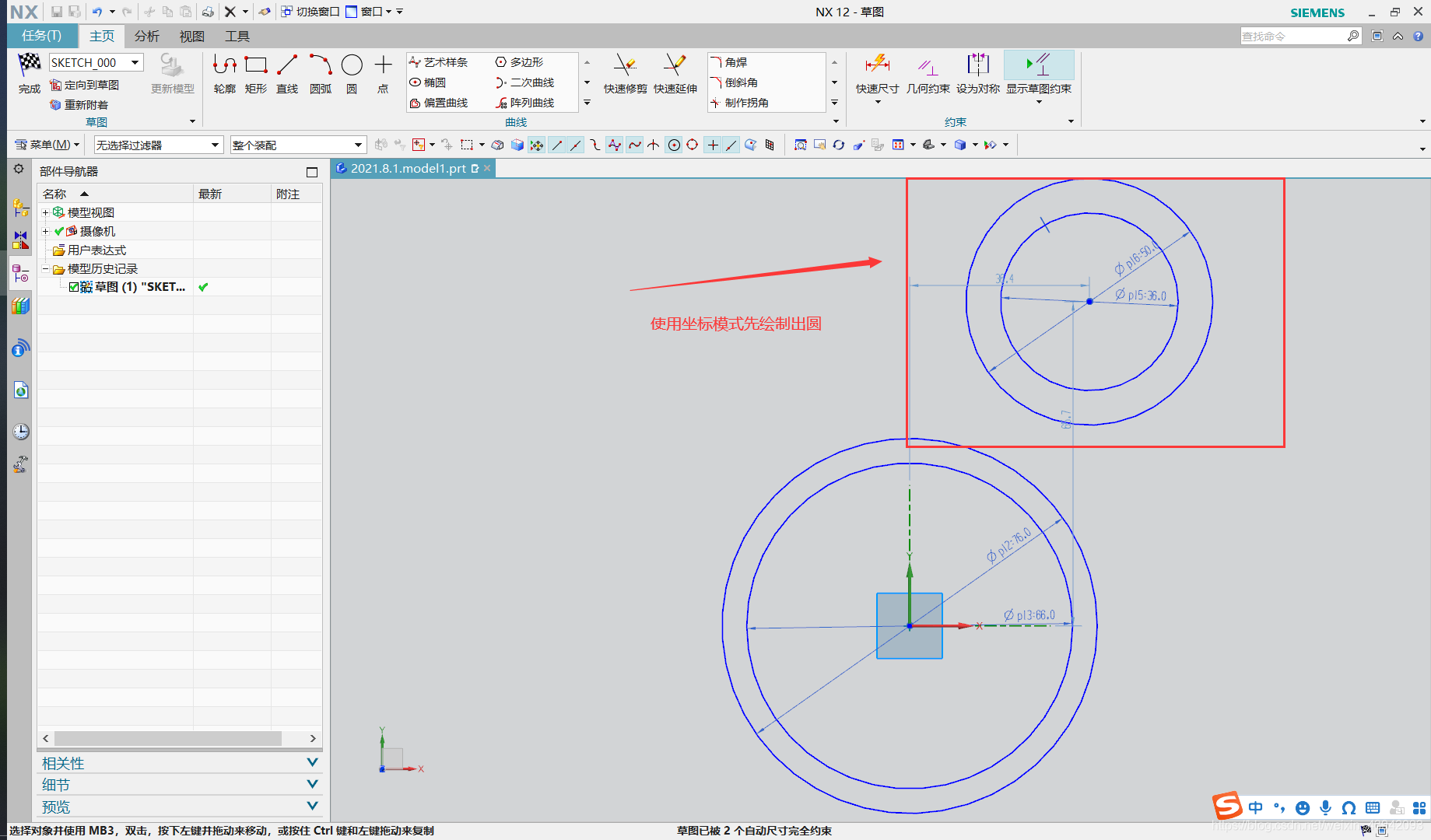

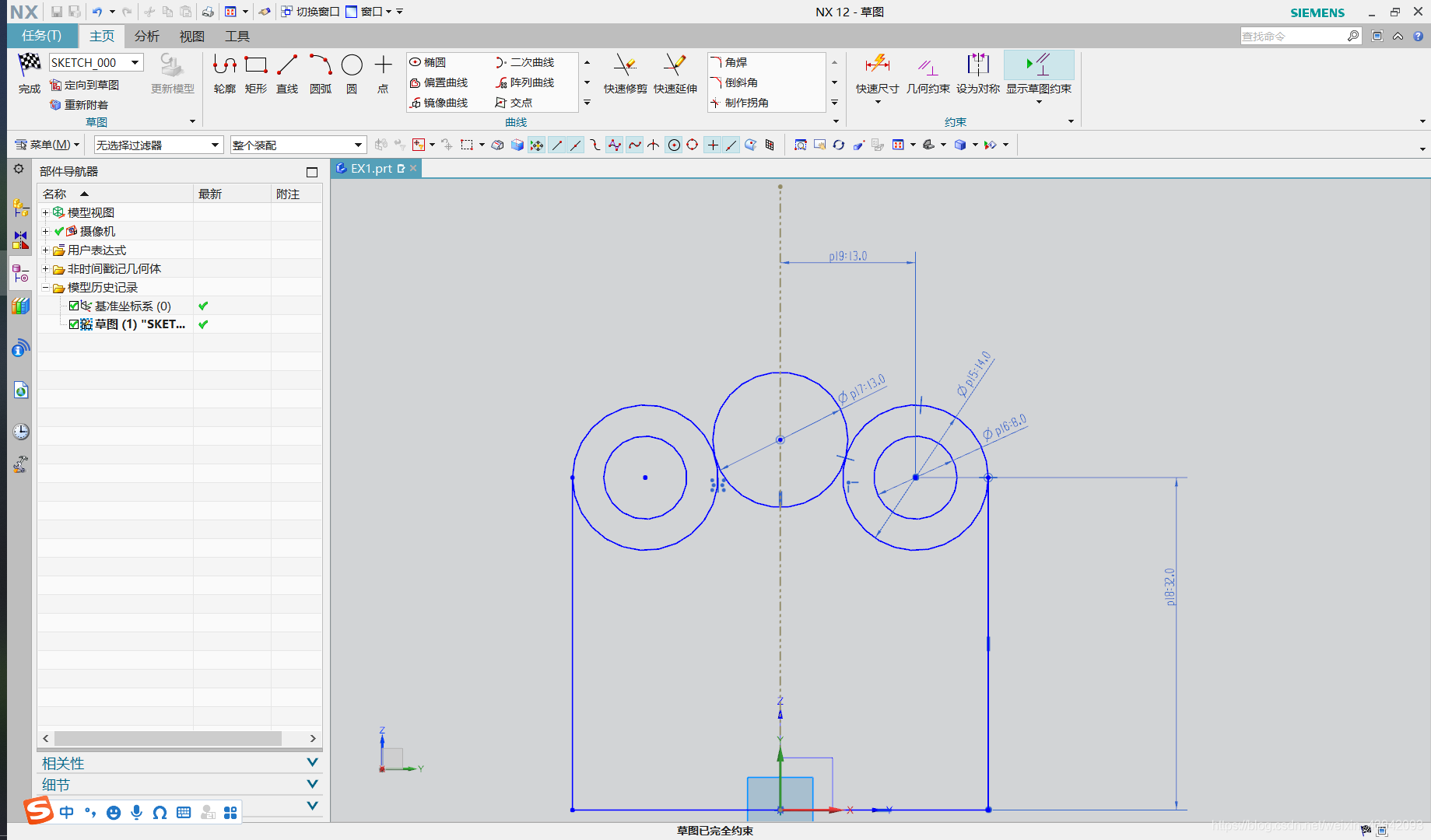

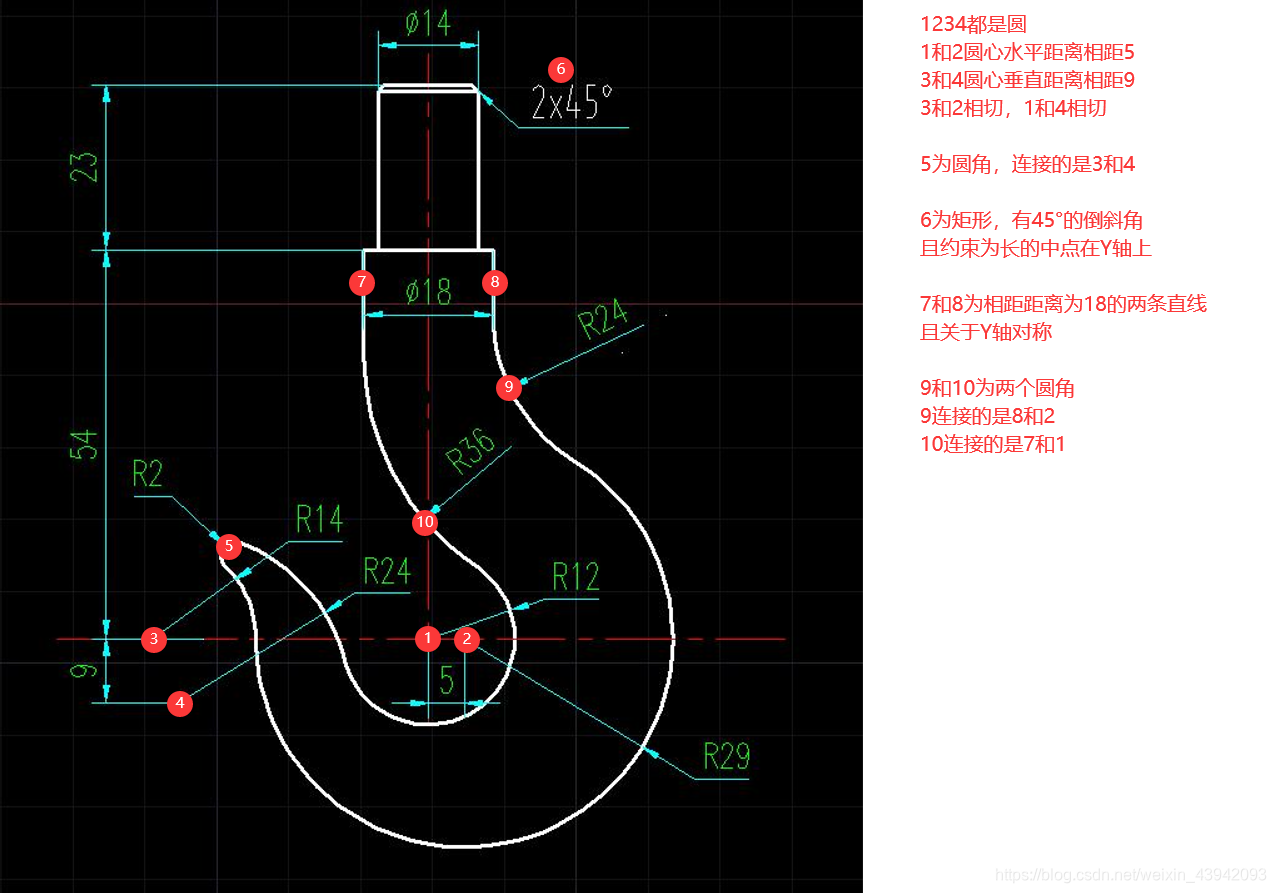

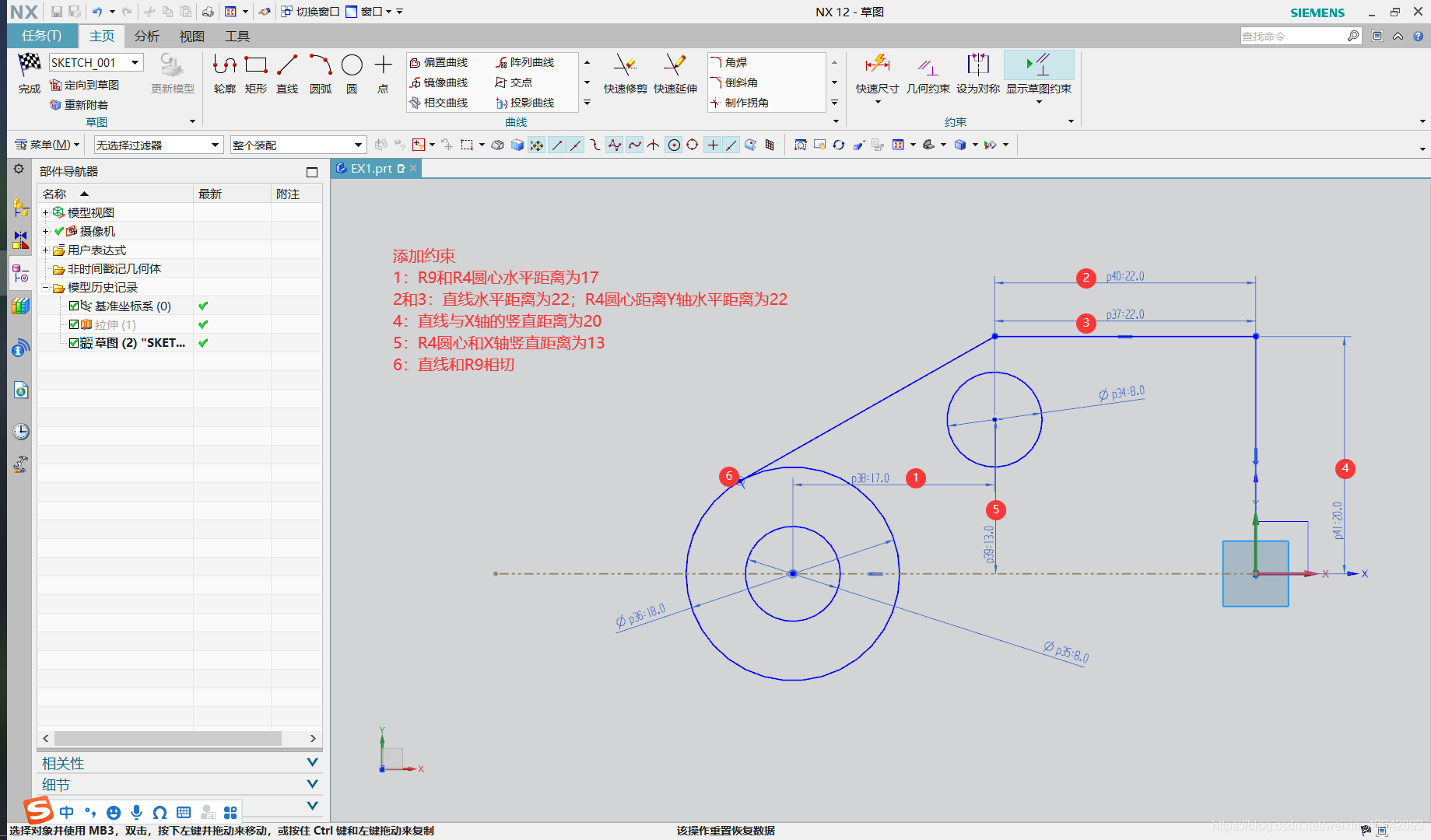

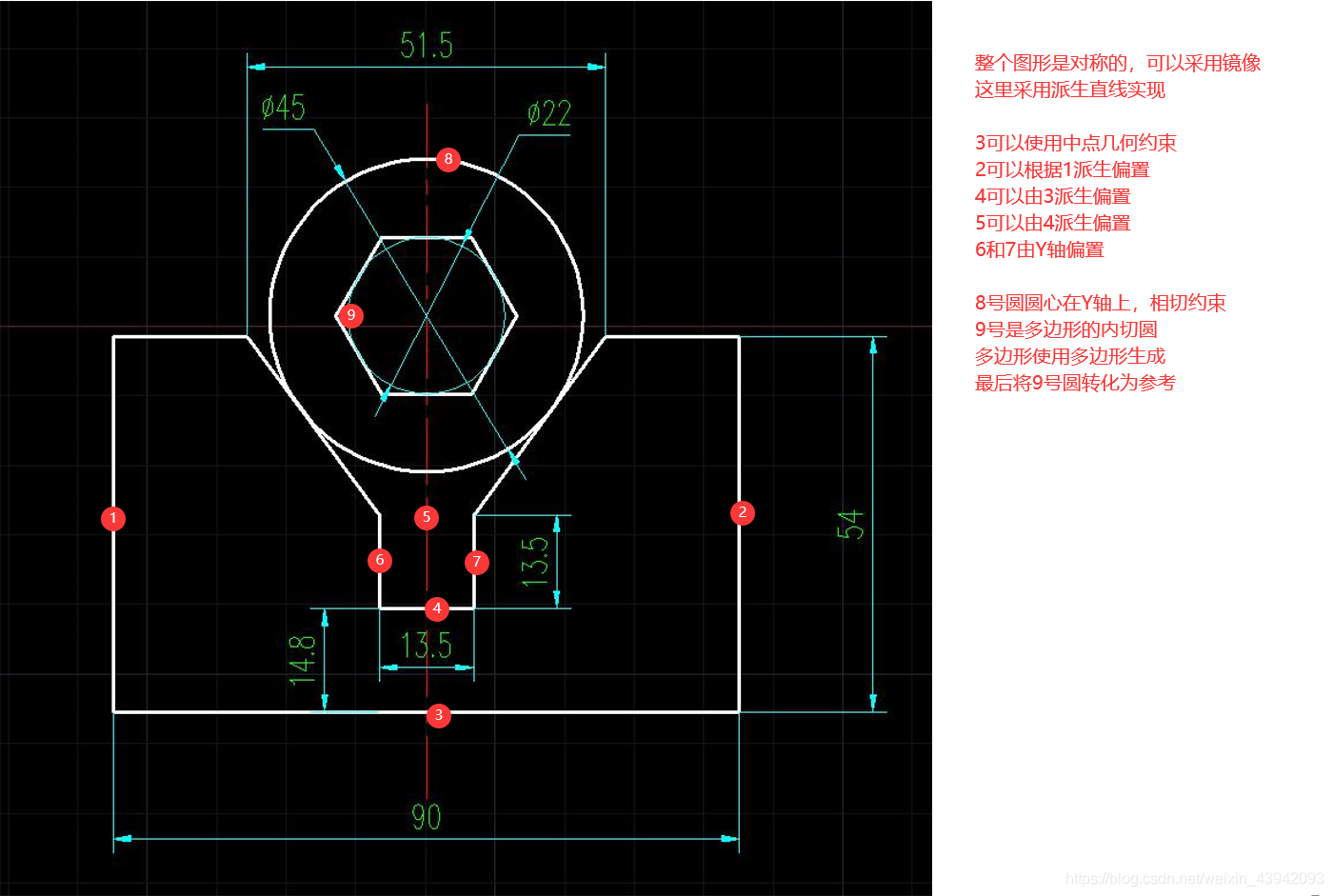

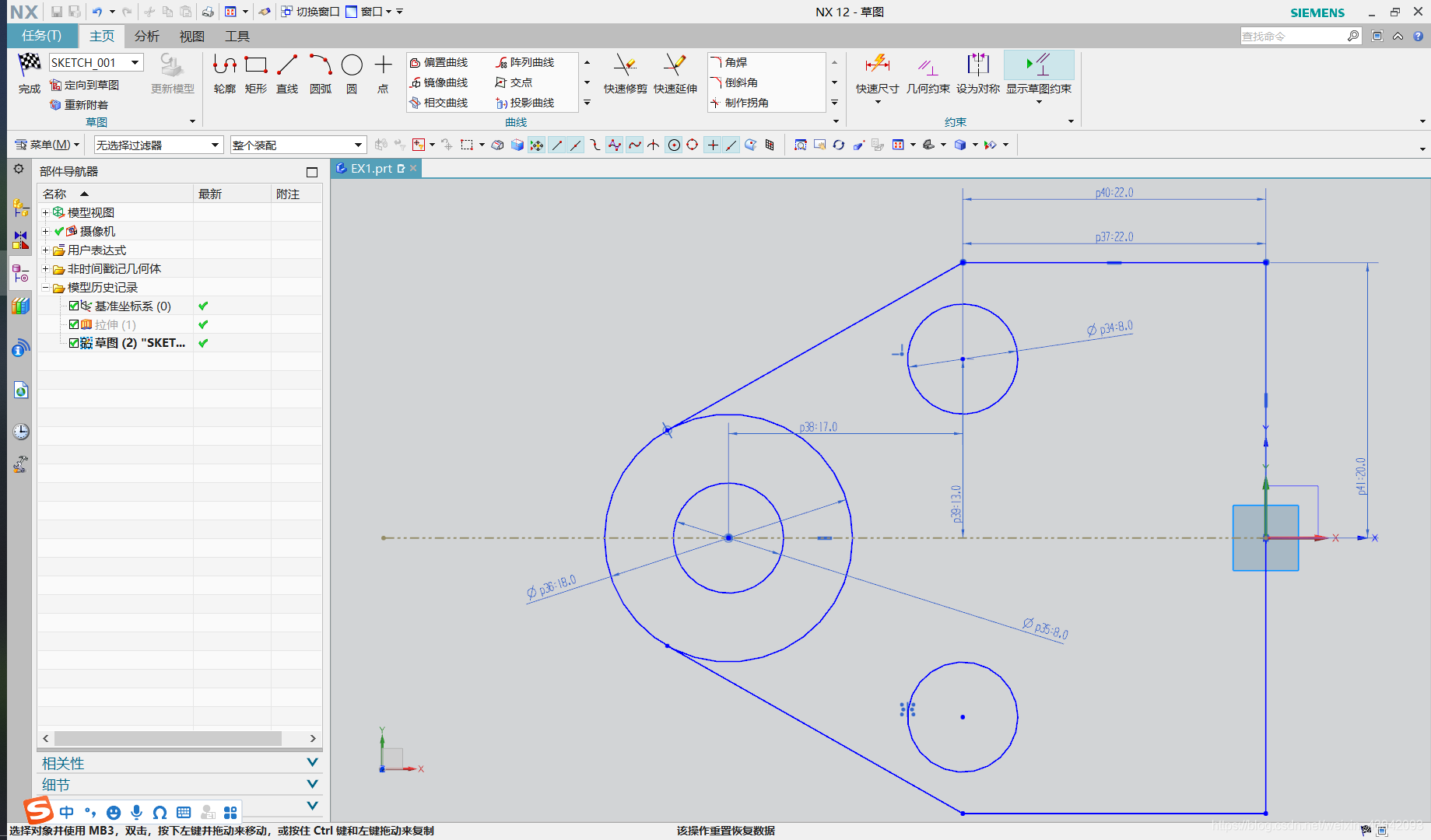

EX1(1-3)

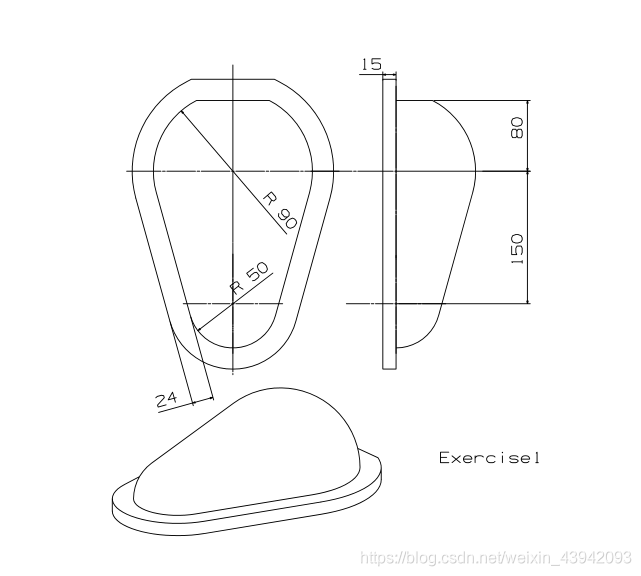

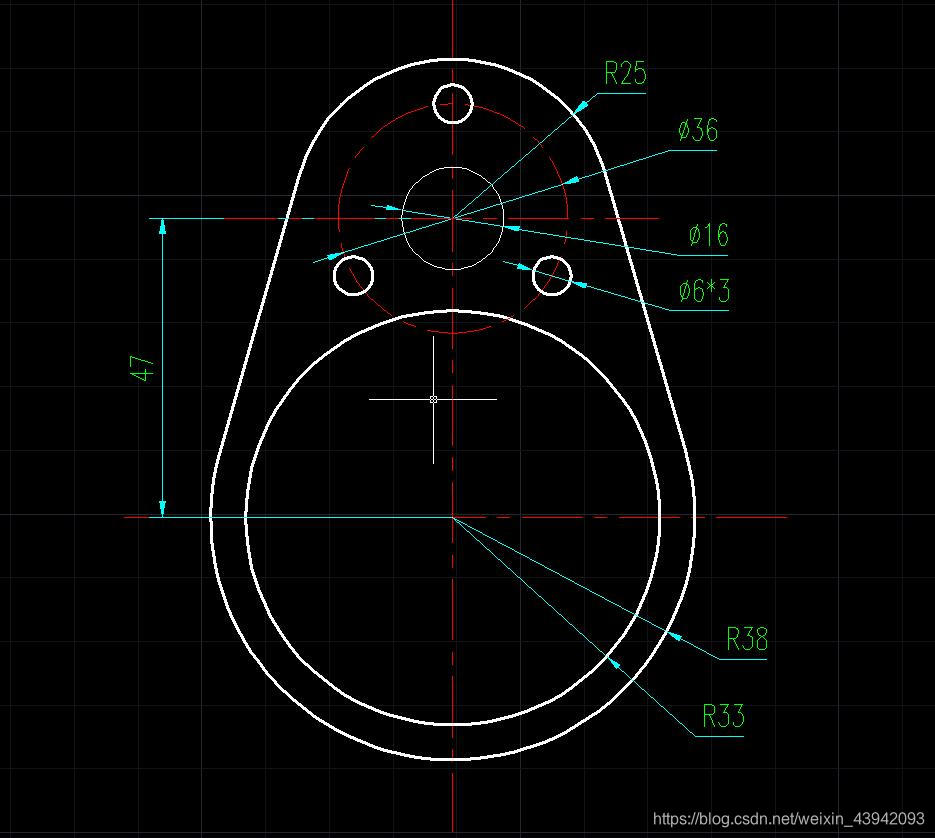

绘制下方图片

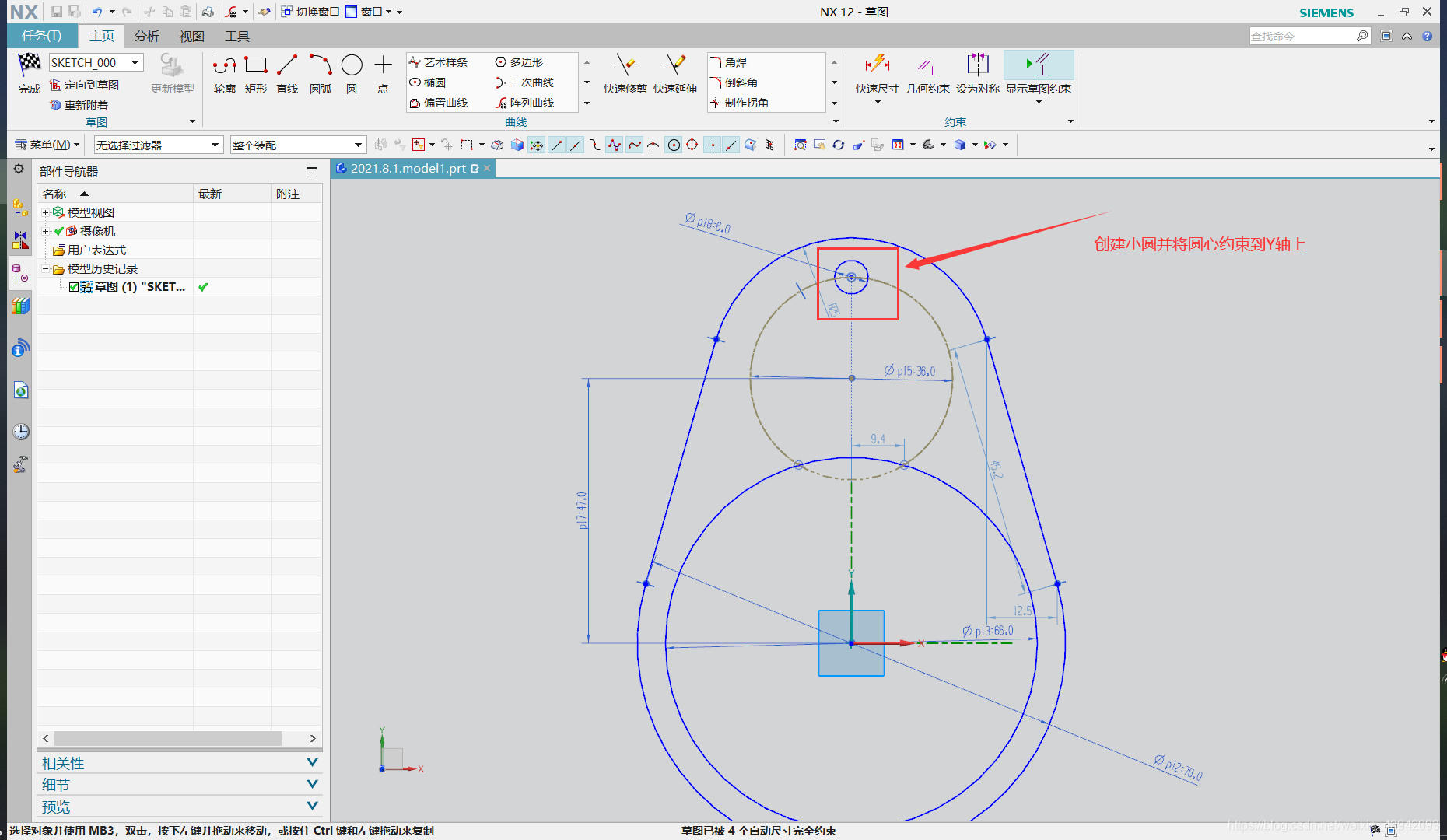

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述
在这里插入图片描述


在这里插入图片描述

在这里插入图片描述


在这里插入图片描述
在这里插入图片描述


在这里插入图片描述
在这里插入图片描述

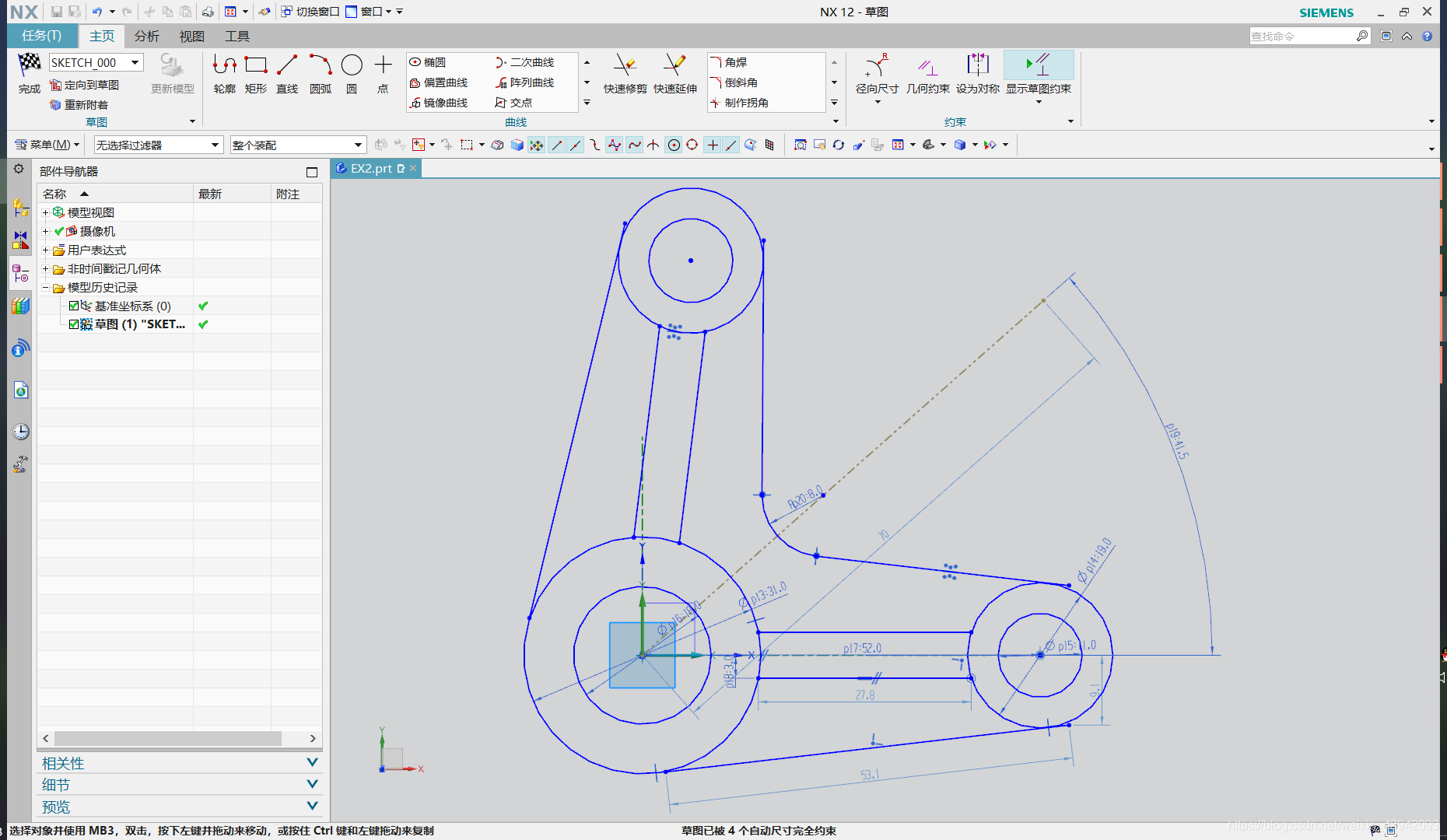

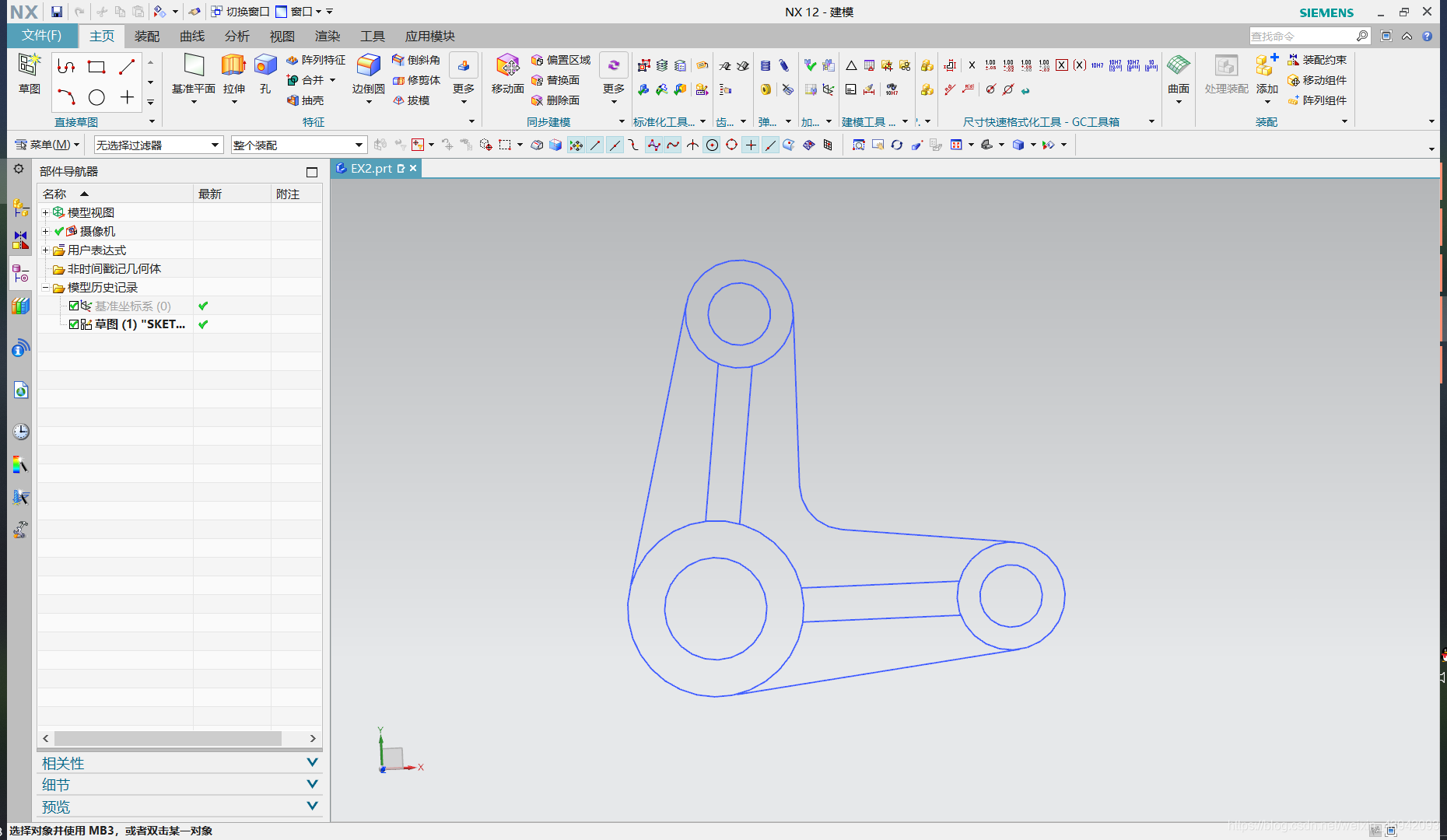

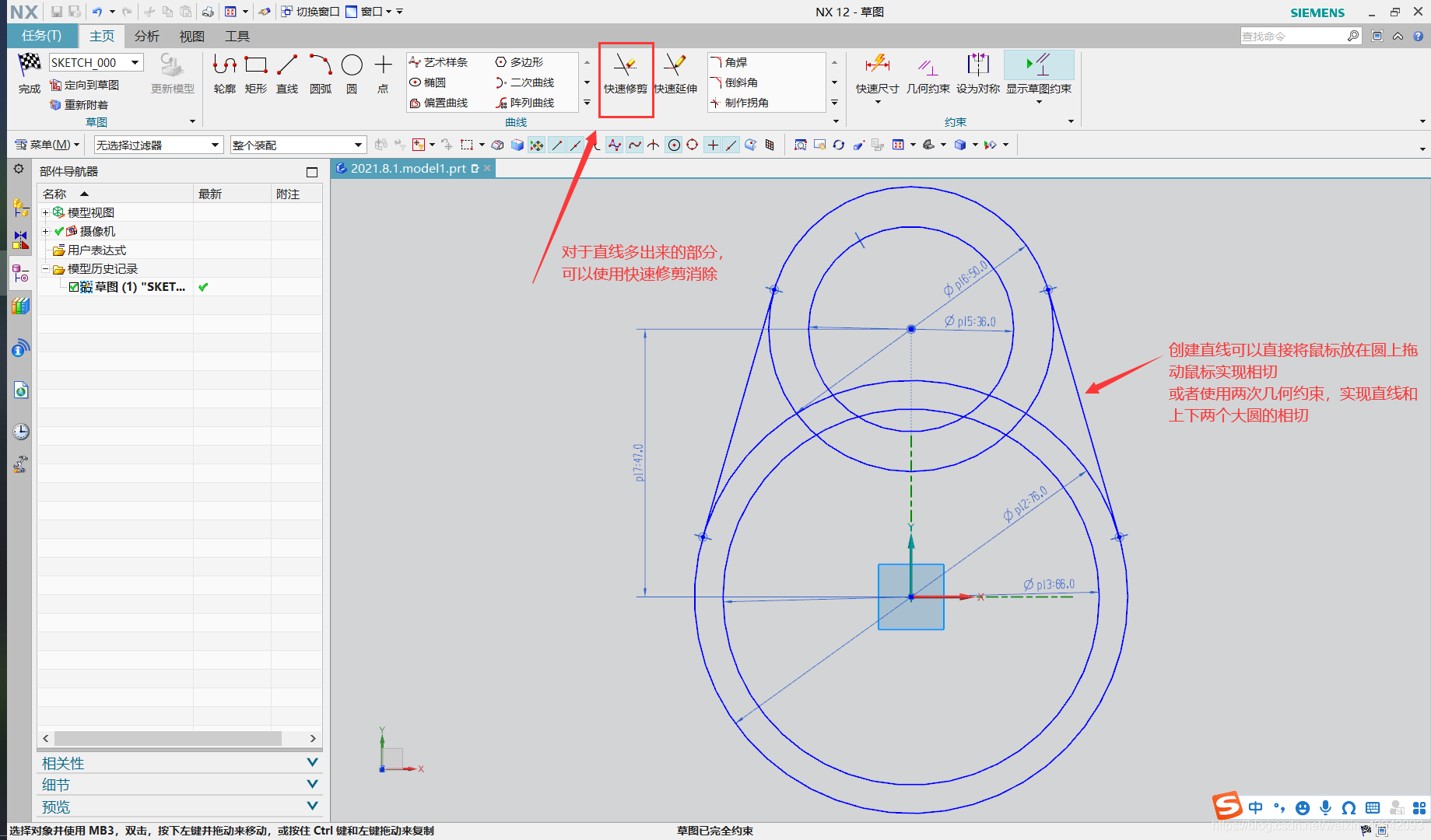

EX2(1-4)

在这里插入图片描述


在这里插入图片描述

在这里插入图片描述

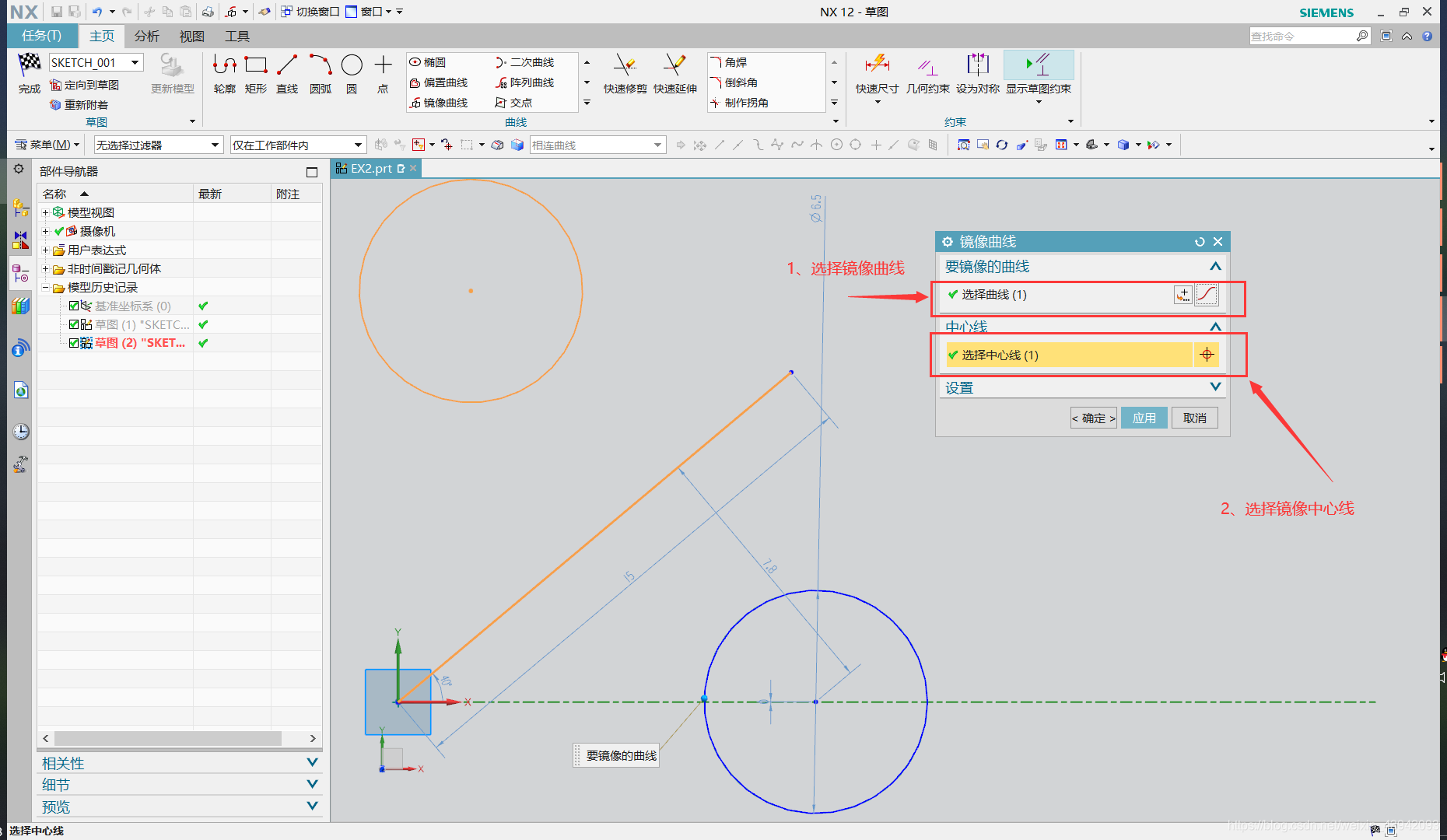

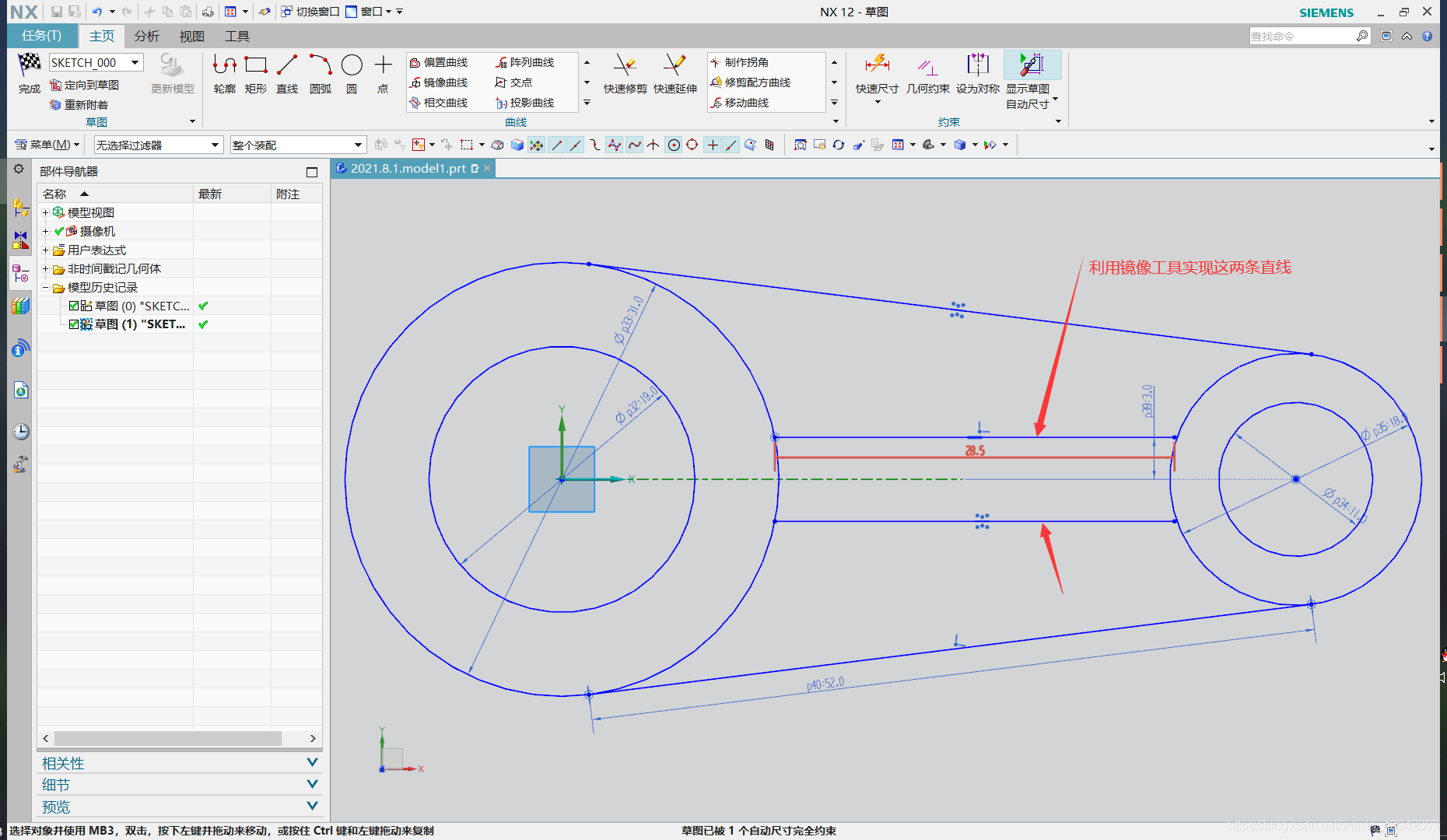

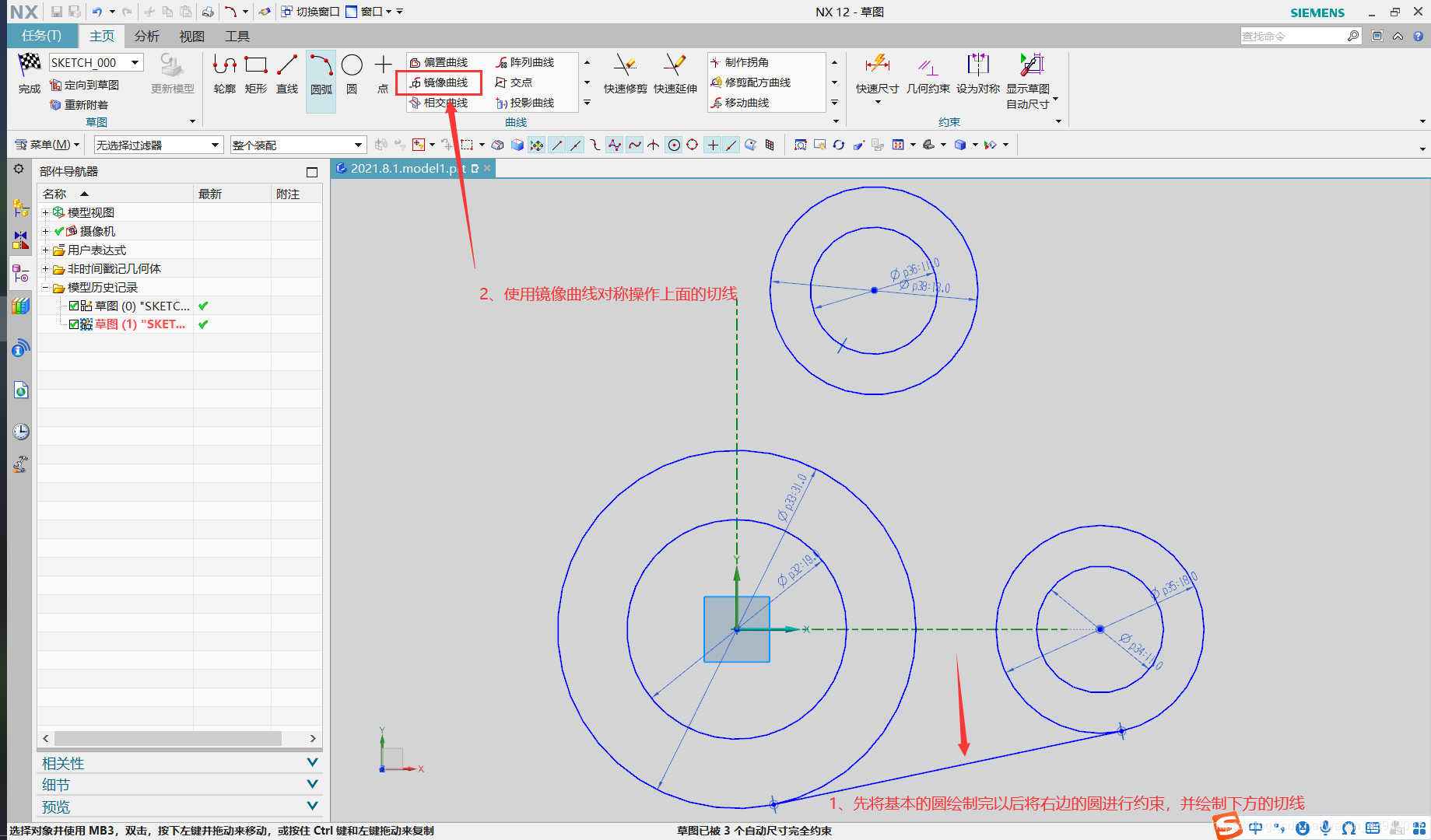

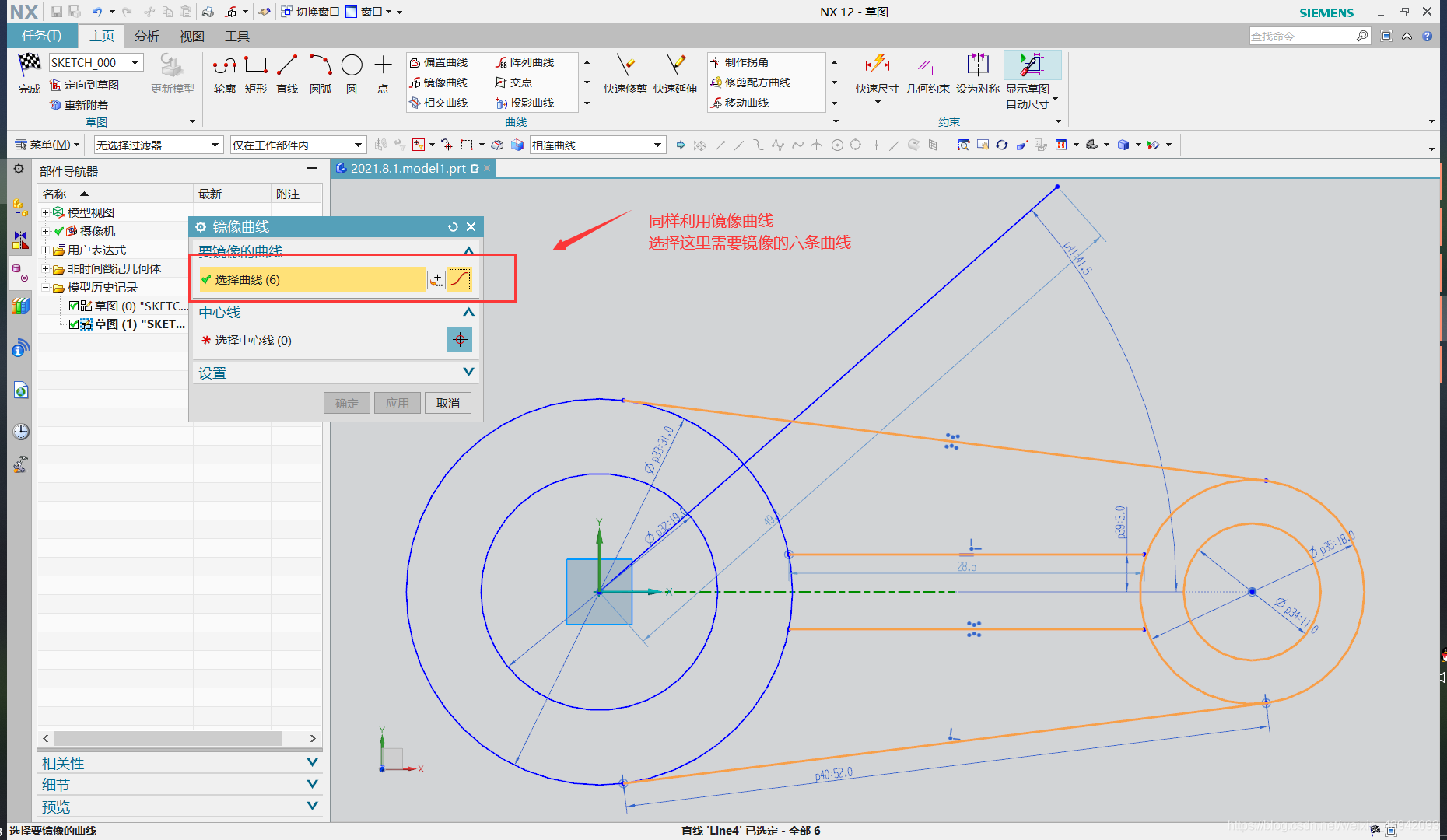

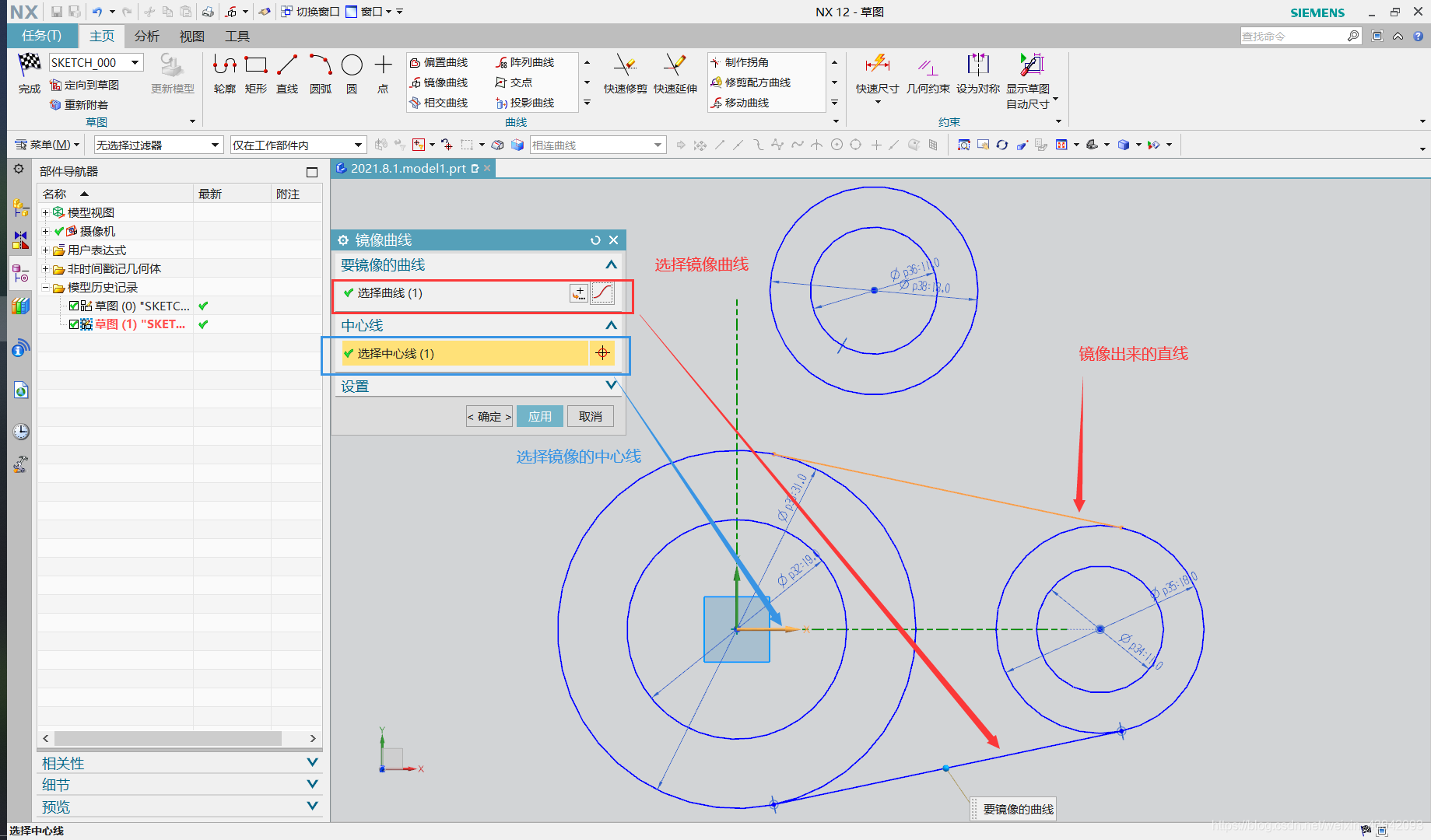

镜像实现的曲线,当对原曲线操作时,对应的镜像曲线也有相应的操作

在这里插入图片描述

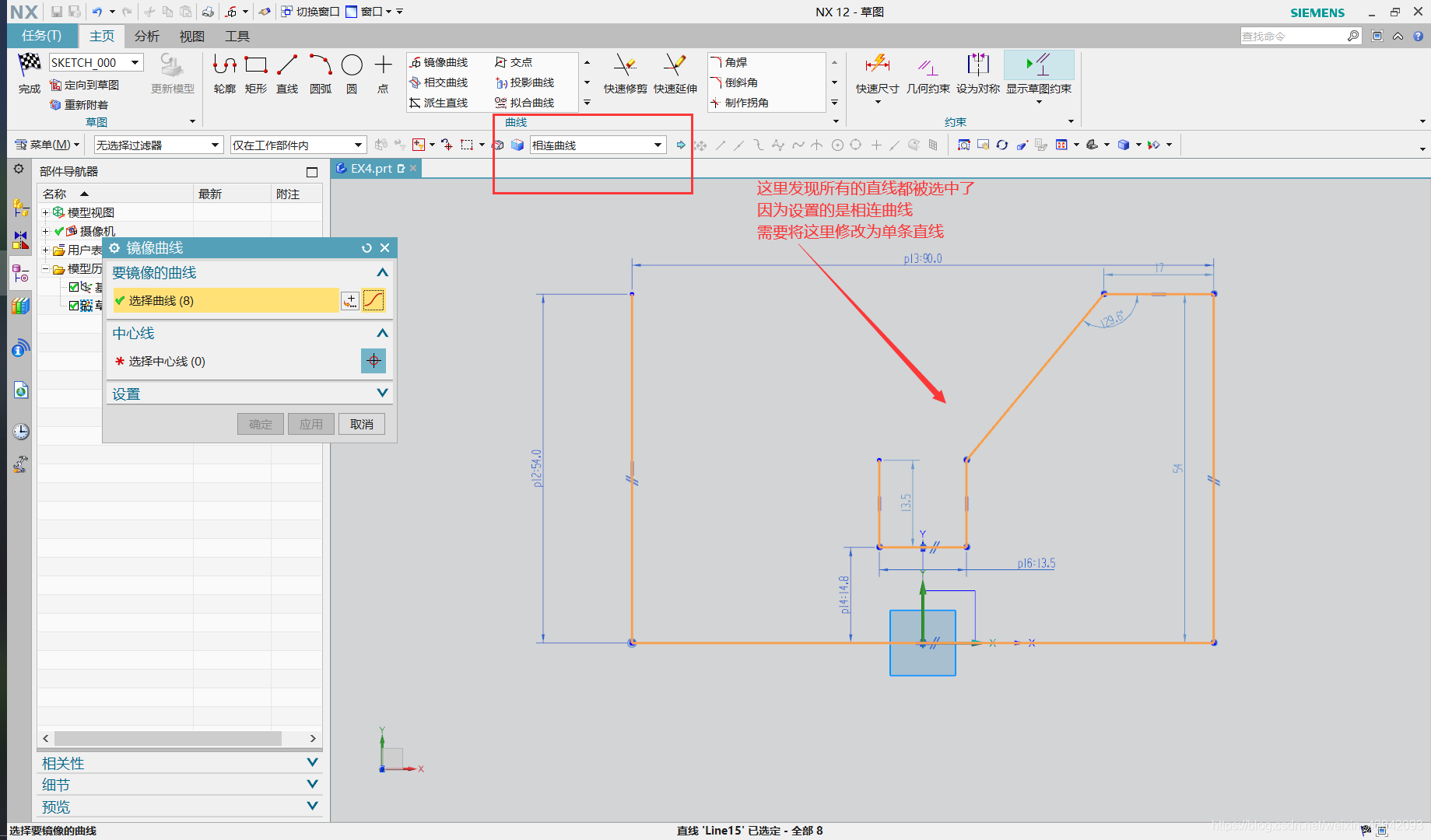

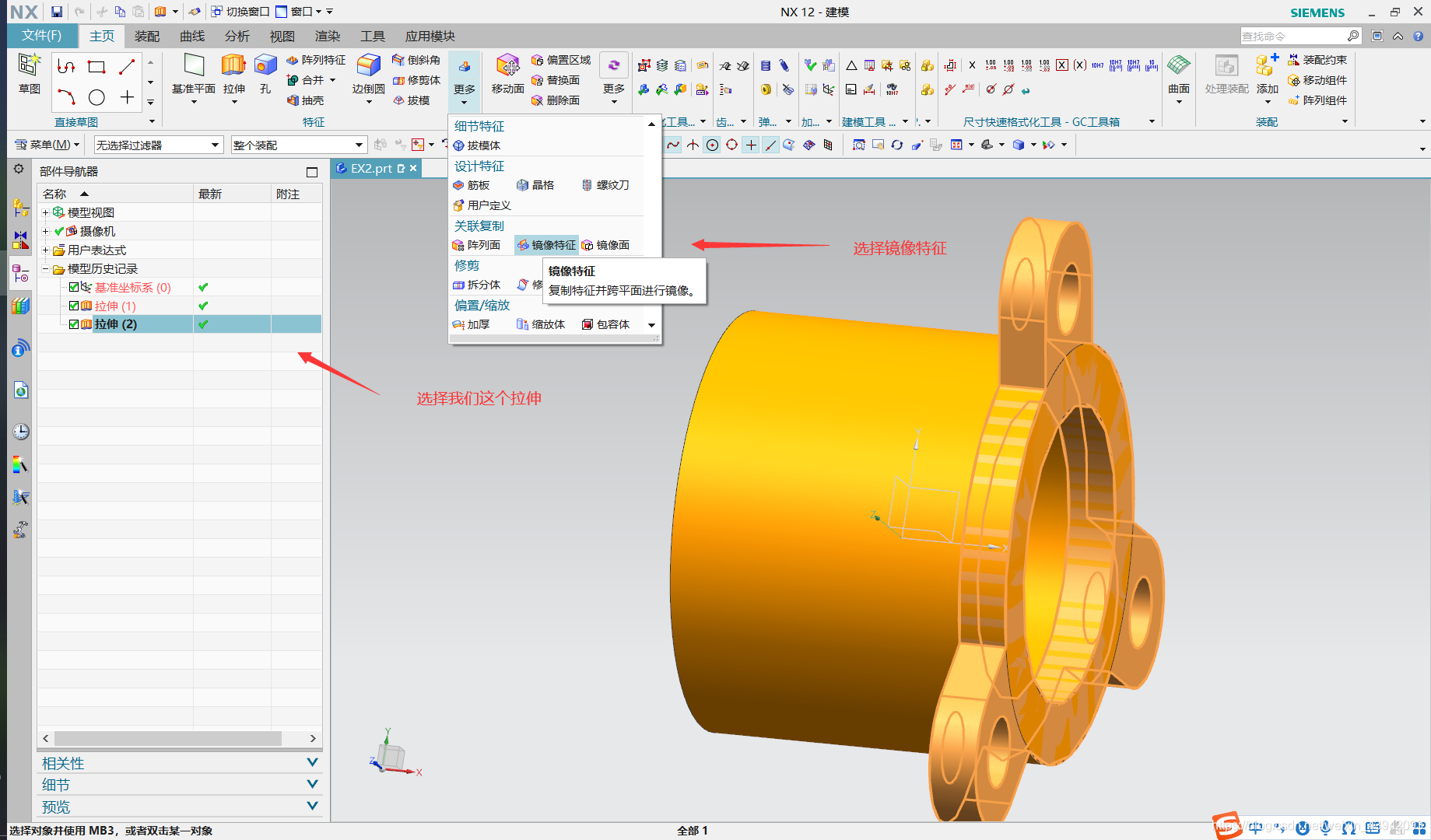

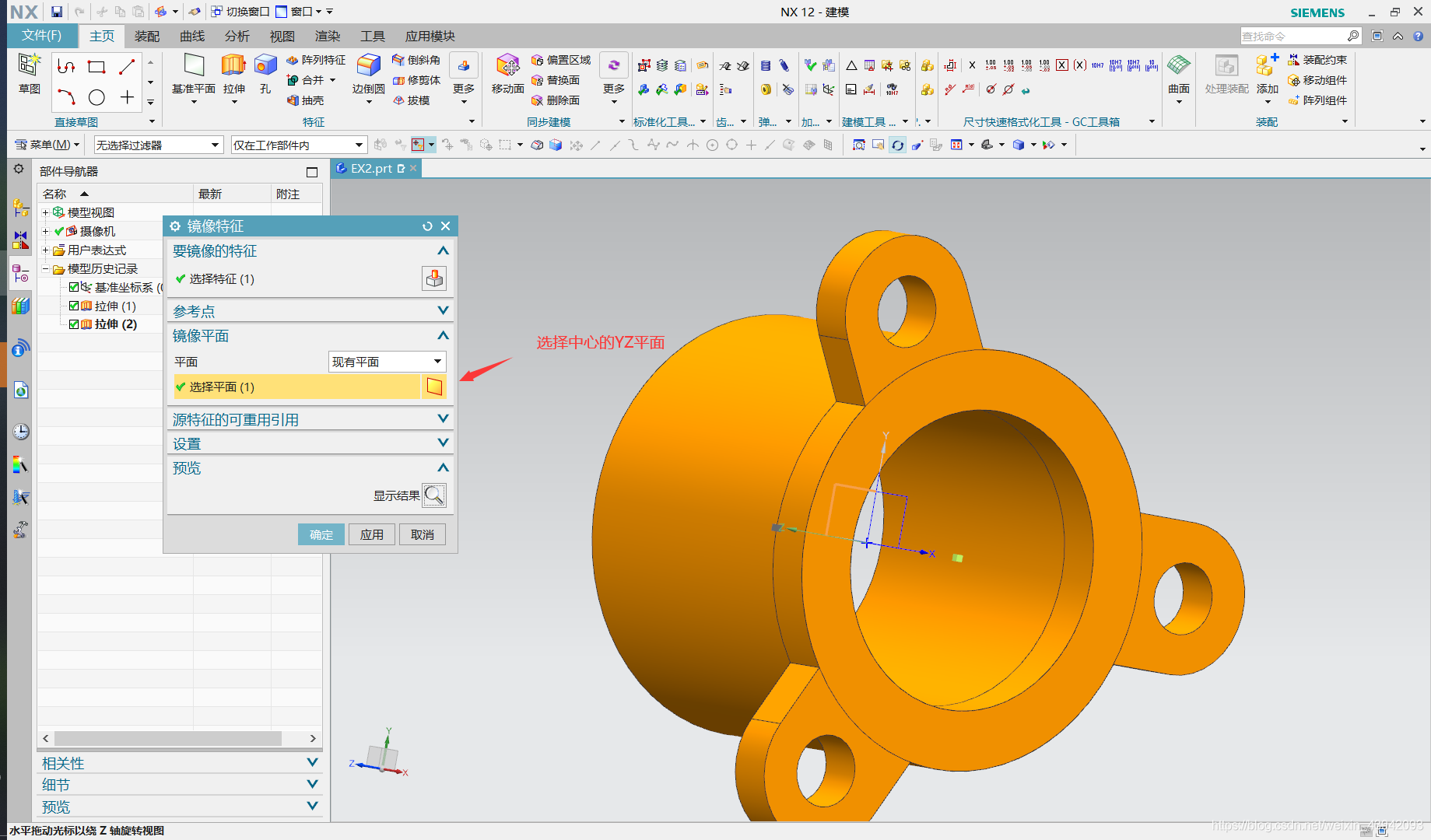

右边的部分和上面的部分完全一样,考虑将右边的部分整个镜像过去 但是这里没有镜像的中心线,所以先绘制镜像中心线

在这里插入图片描述


在这里插入图片描述
在这里插入图片描述

在这里插入图片描述在这里插入图片描述
在这里插入图片描述

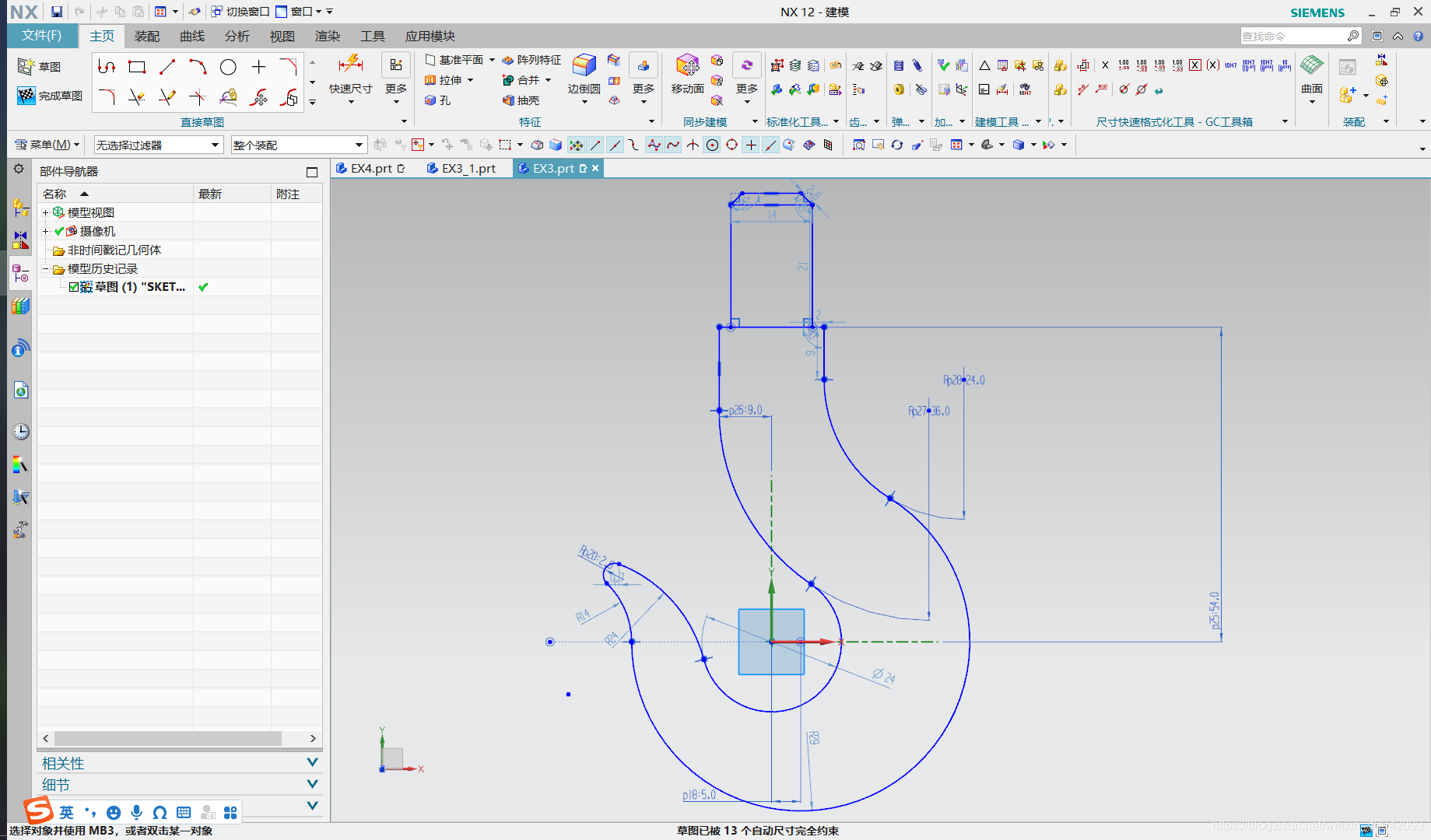

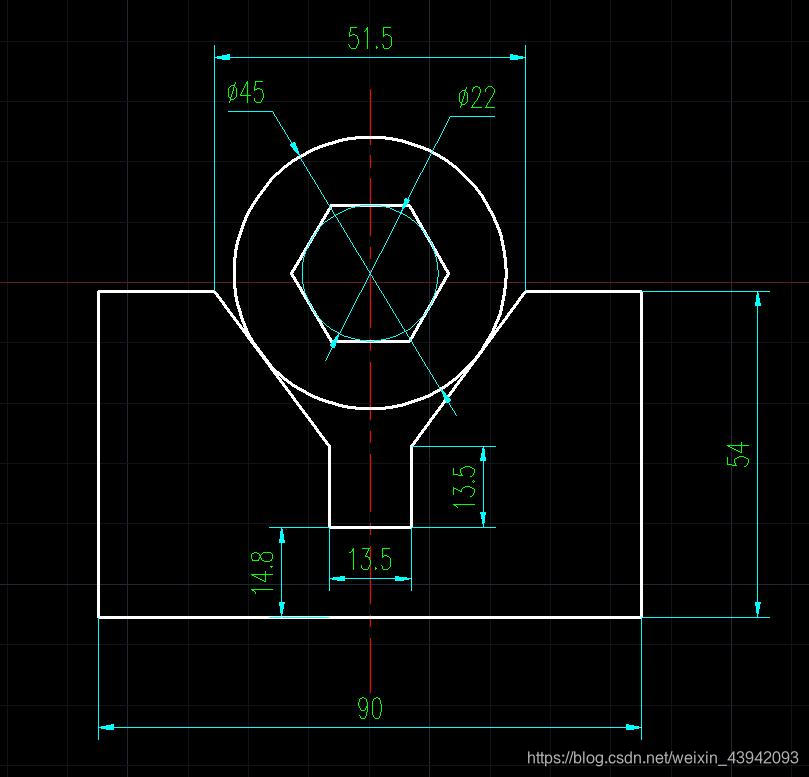

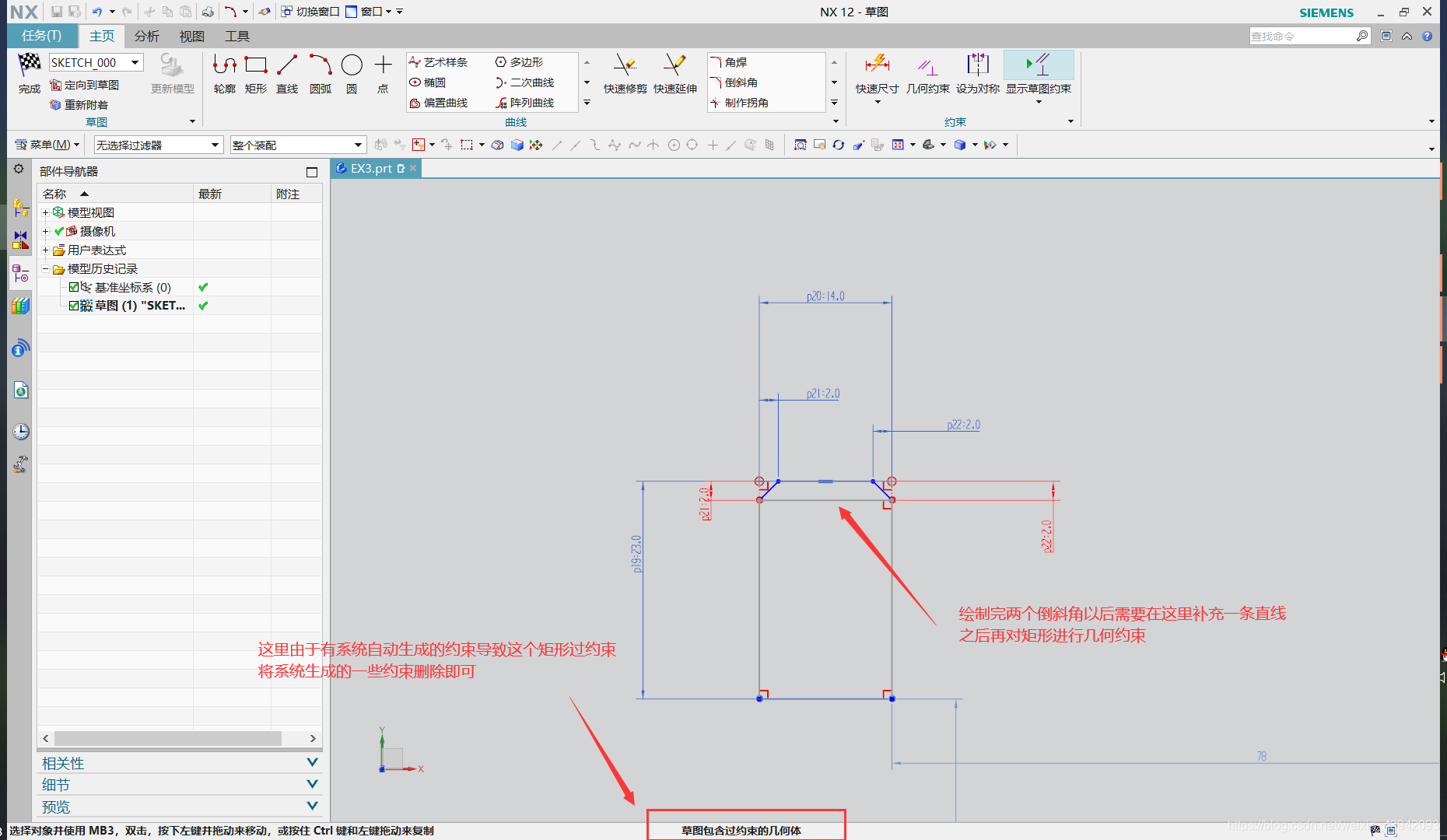

EX3(1-5)

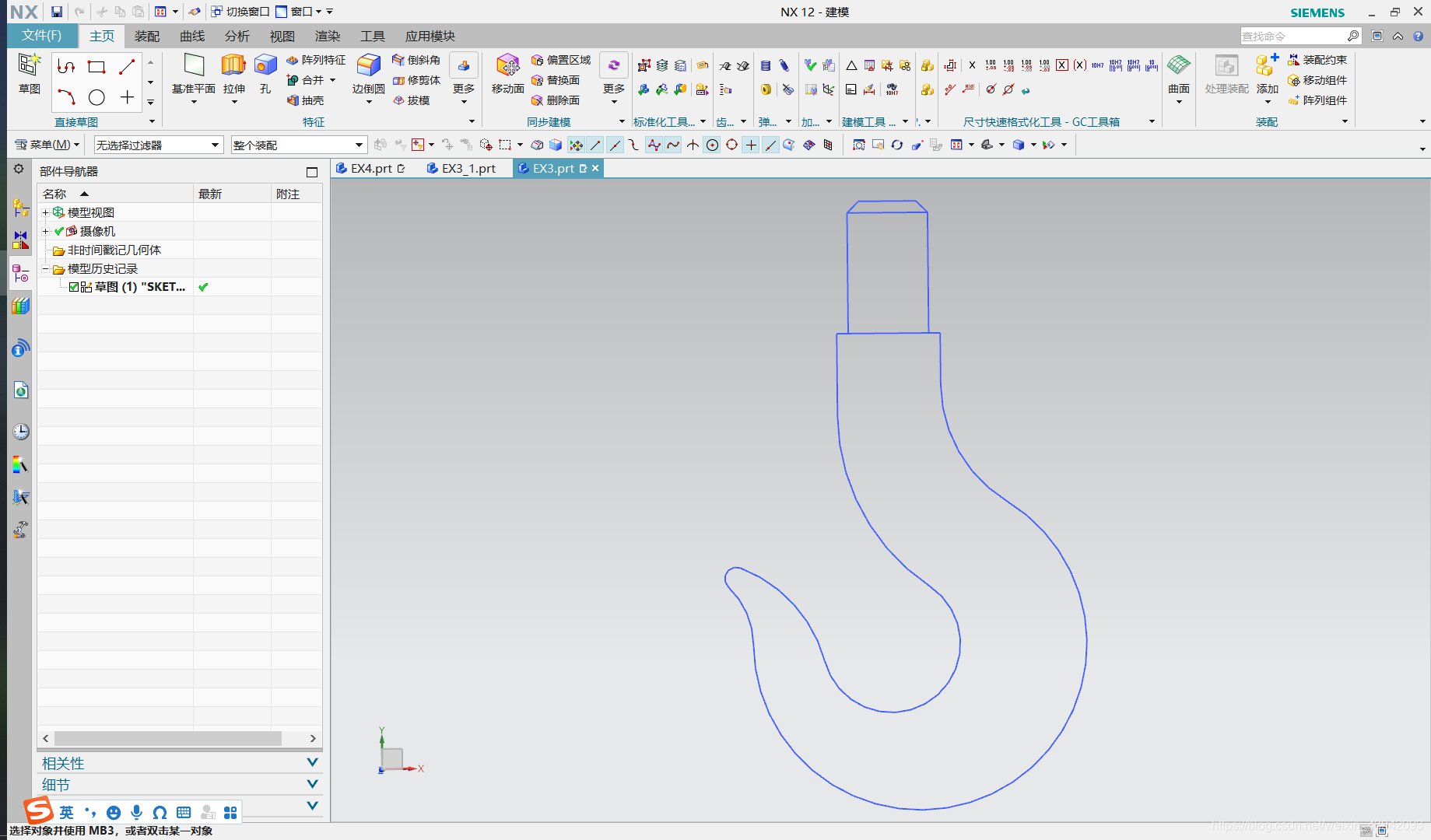

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述


在这里插入图片描述

在这里插入图片描述

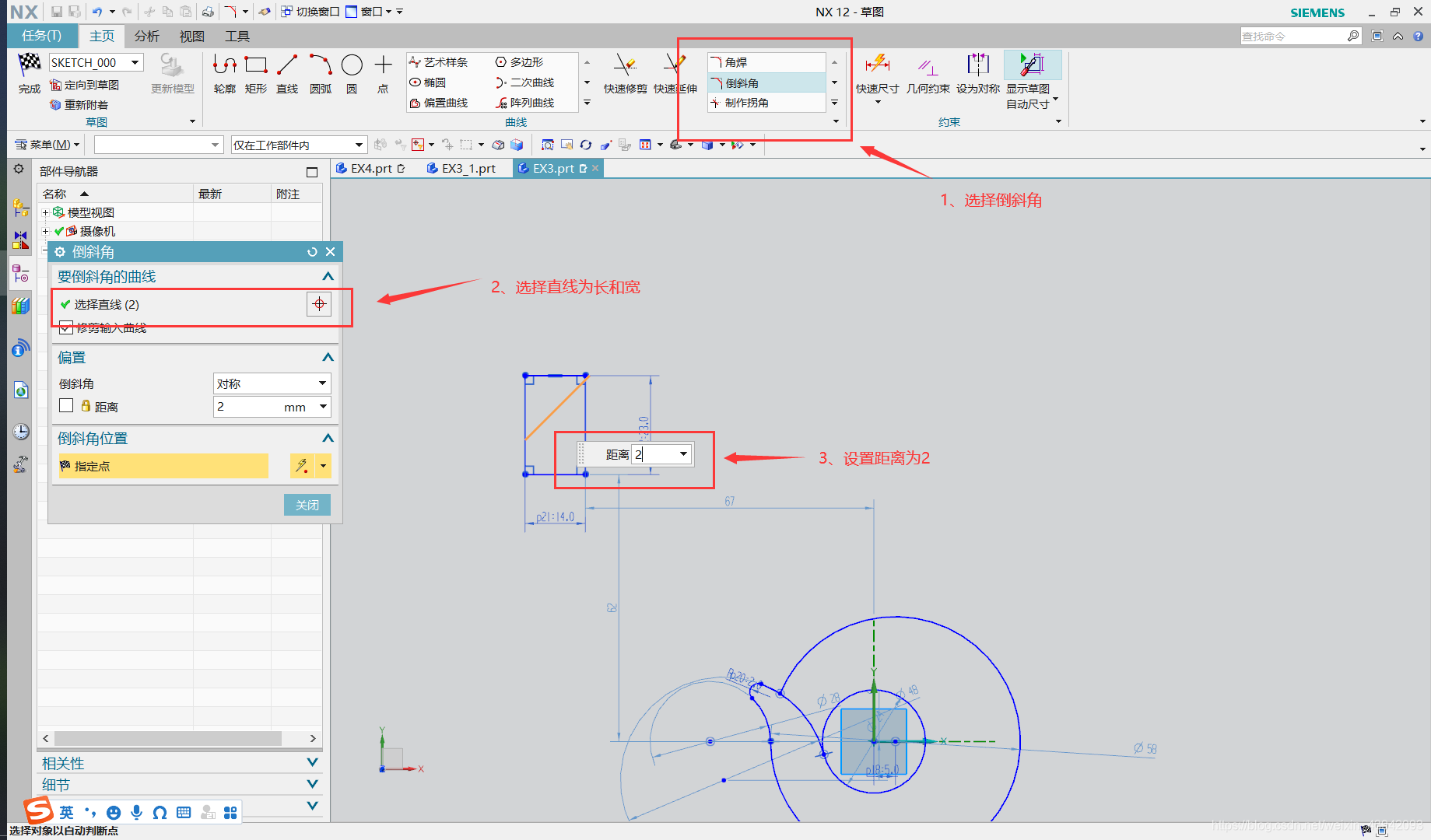

在这里插入图片描述

在这里插入图片描述

这里注意还要将矩形下边自动延伸一下,和7、8两条直线连接起来

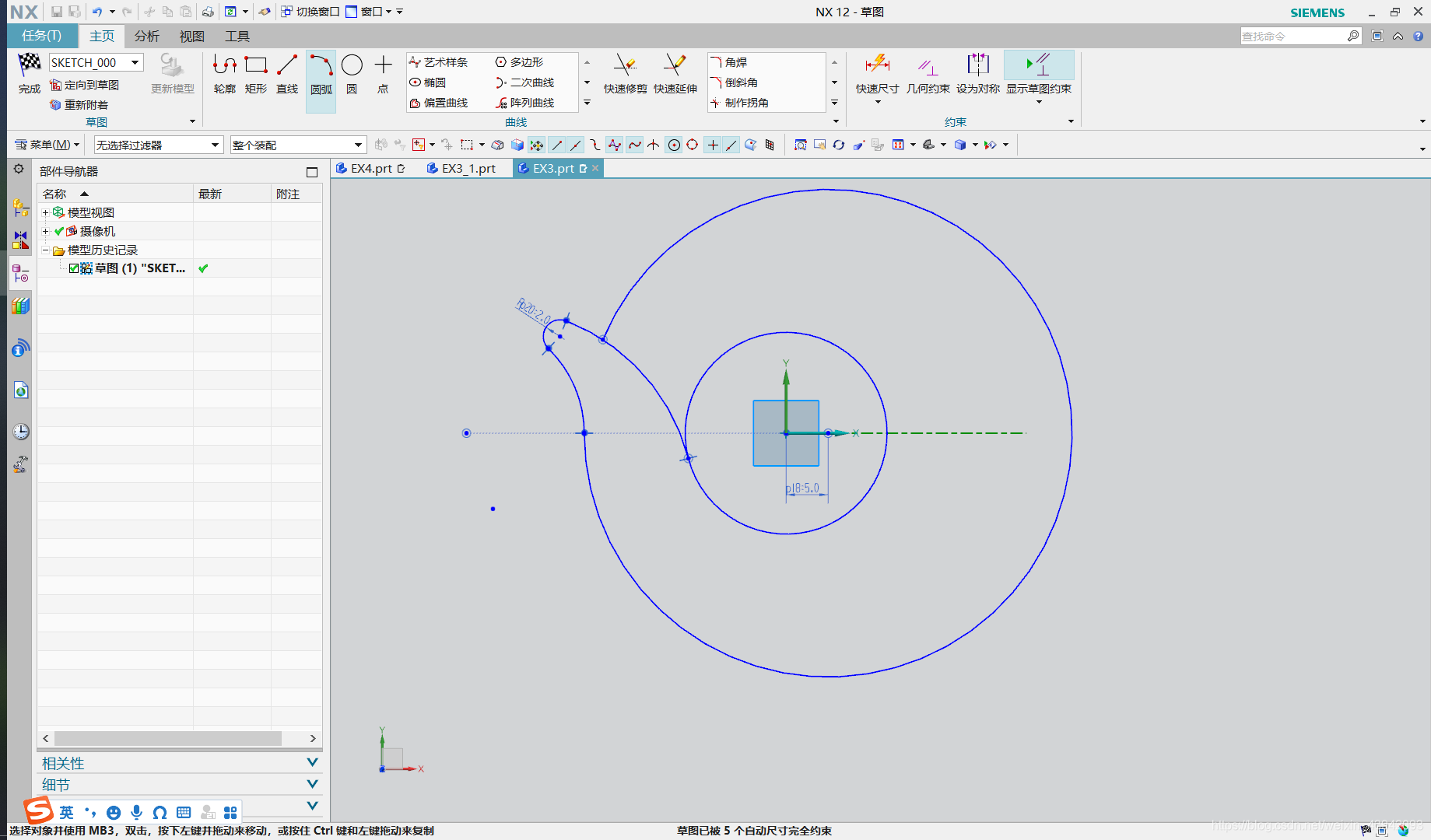

4、大圆角的绘制以及多余曲线的修剪

之前第一次画有错,上面的图形不太对,这里最后的结果是正确的

在这里插入图片描述

在这里插入图片描述

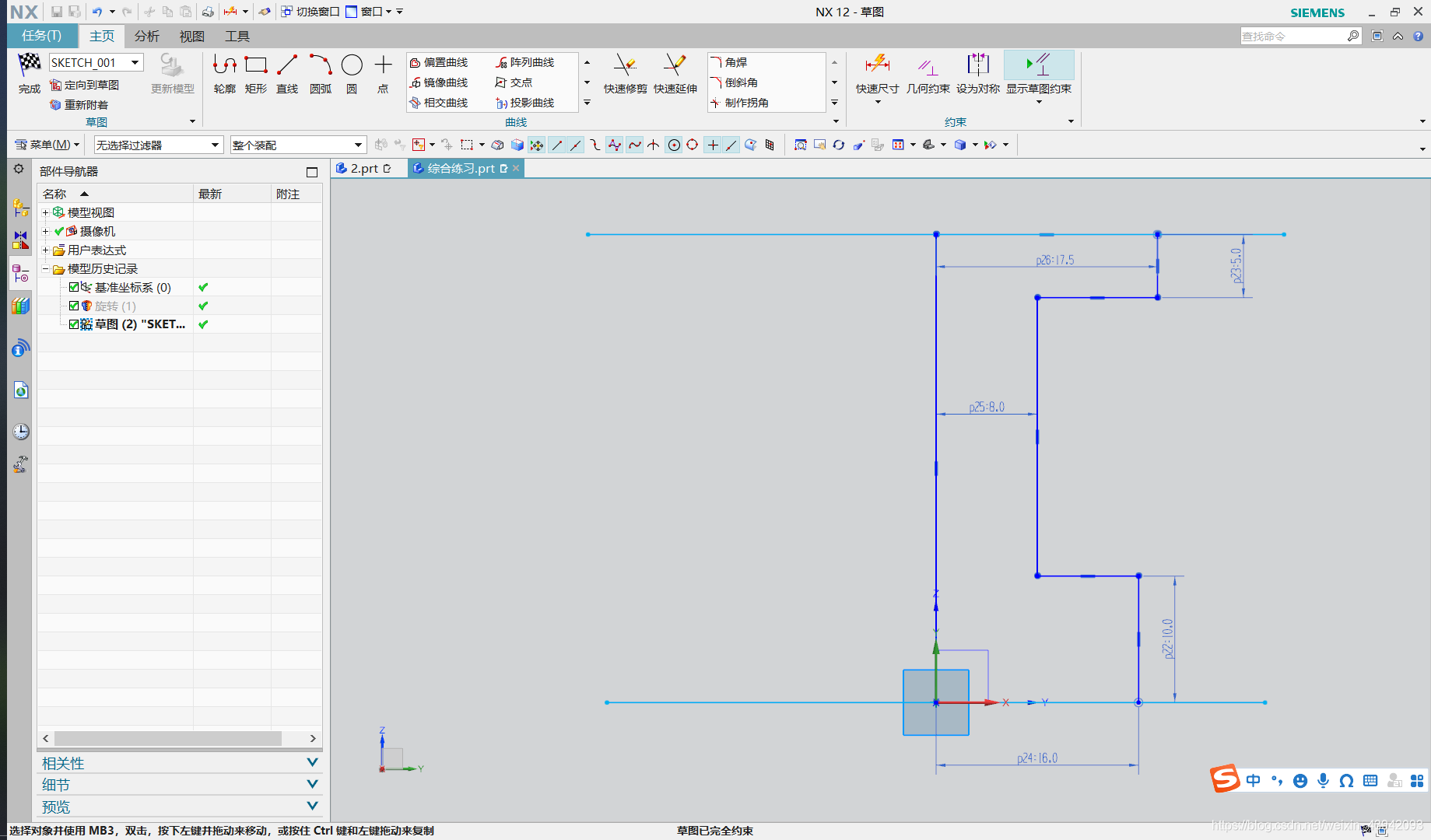

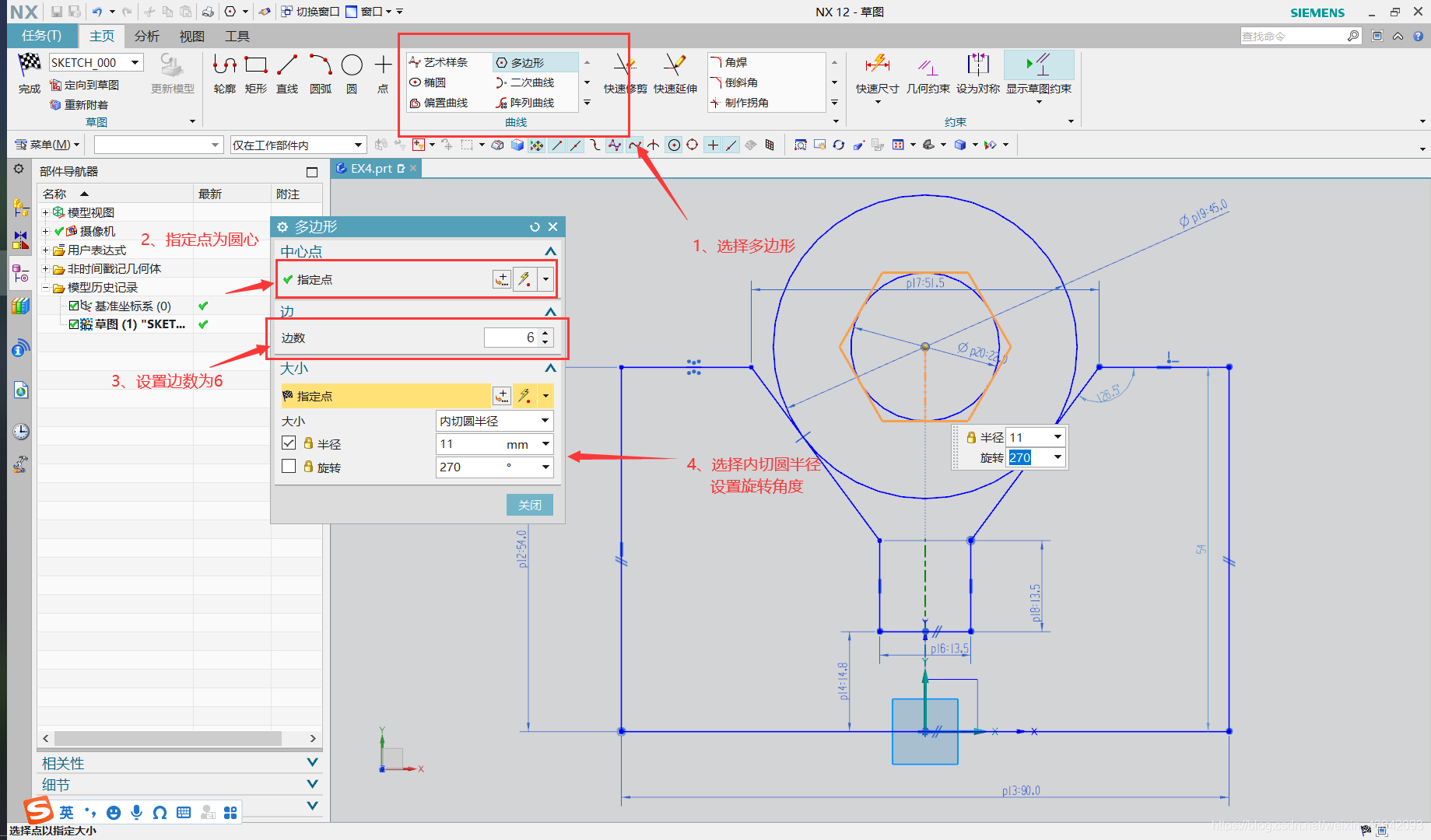

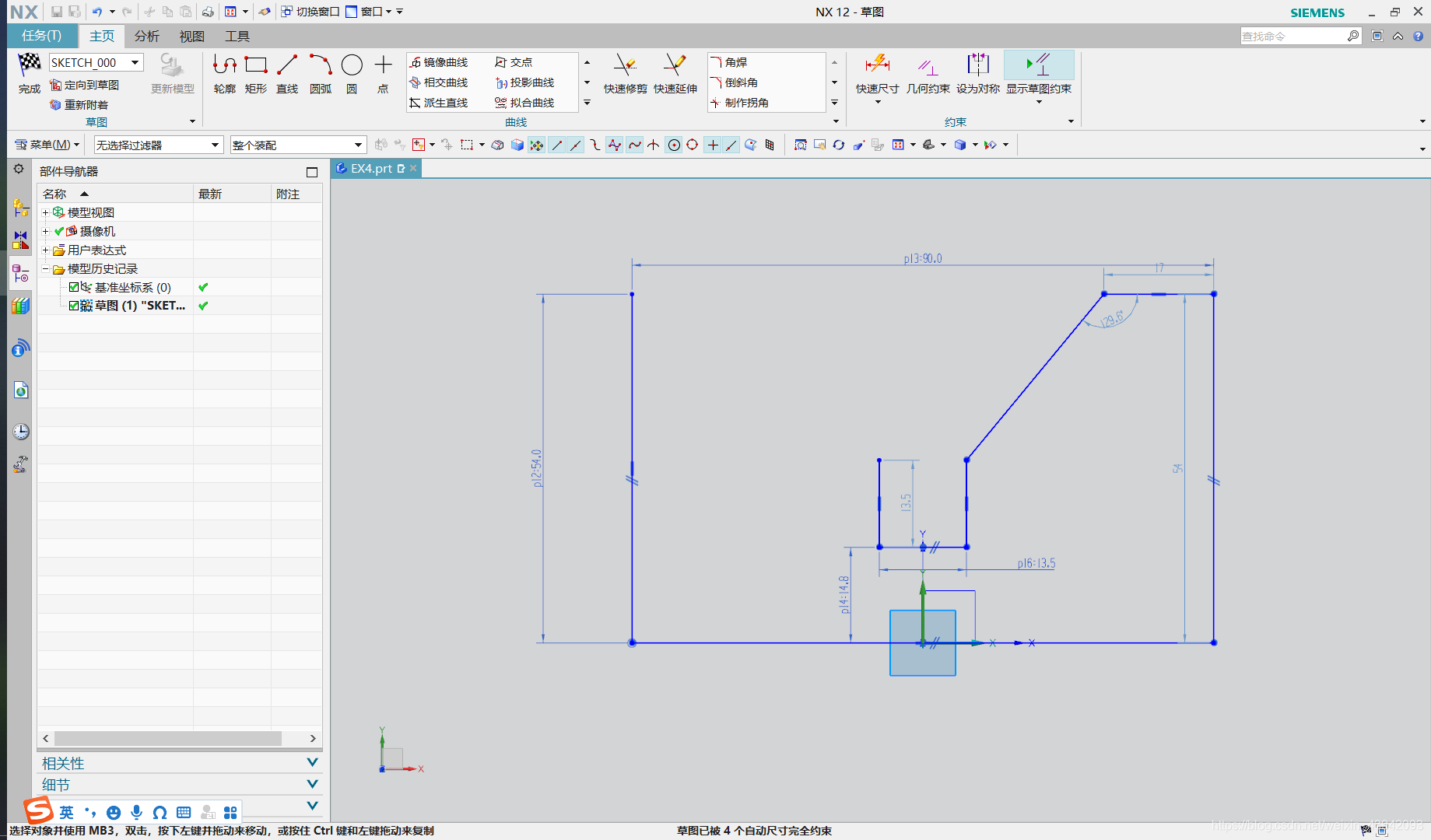

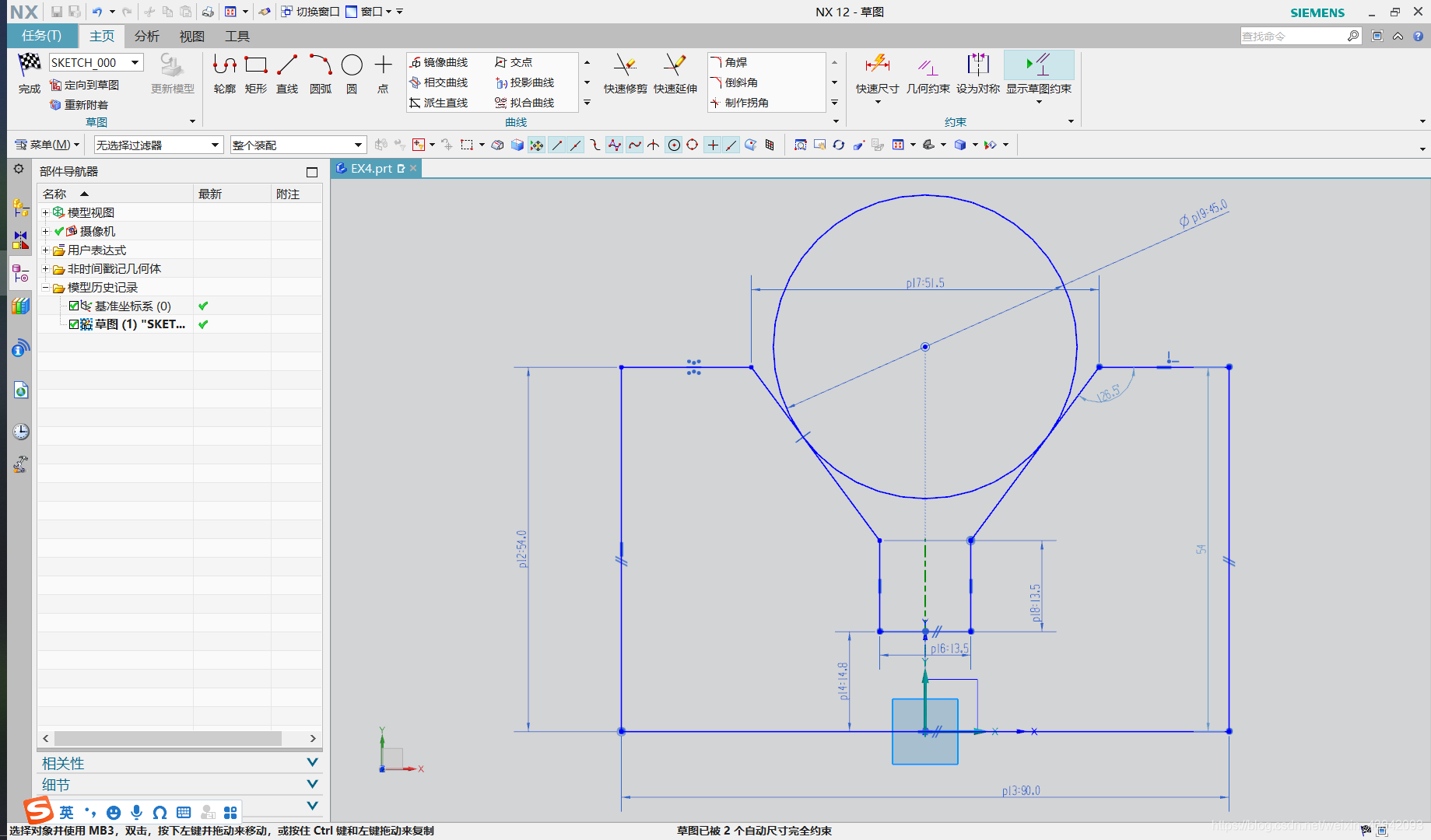

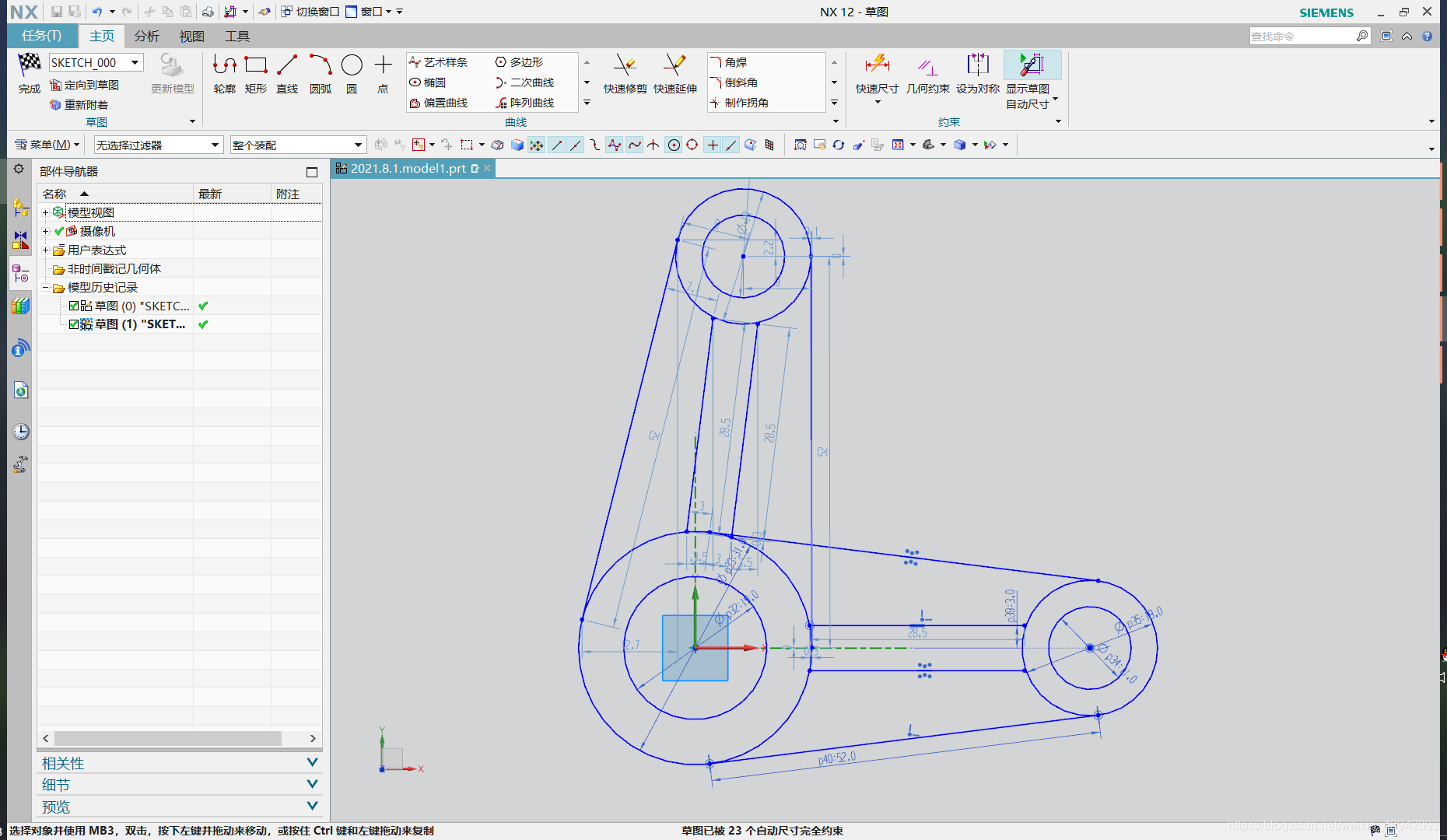

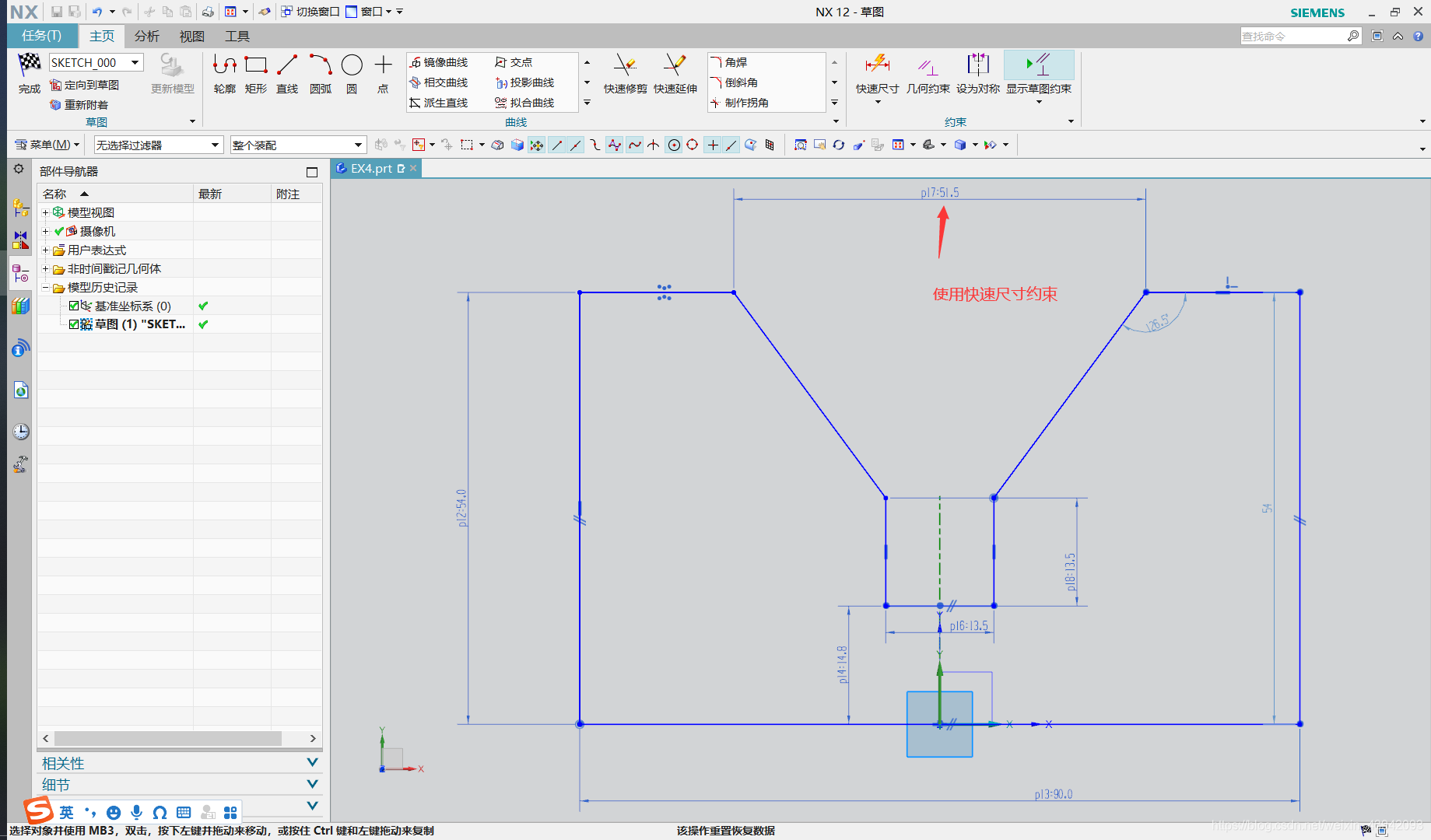

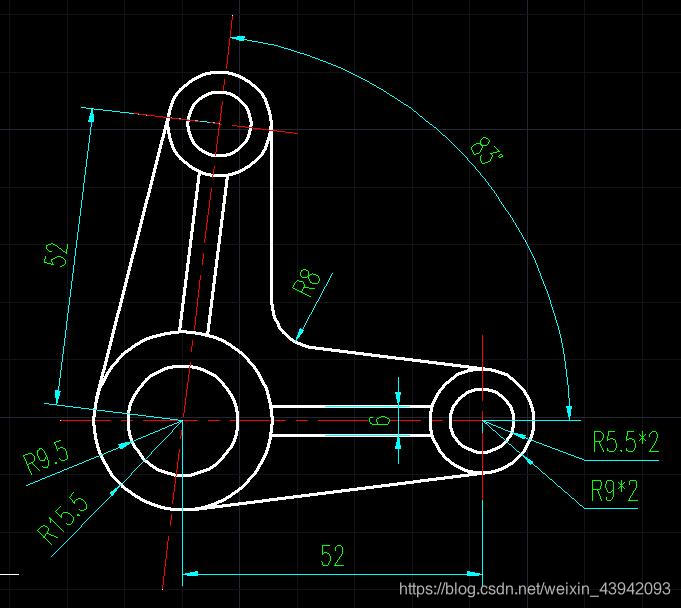

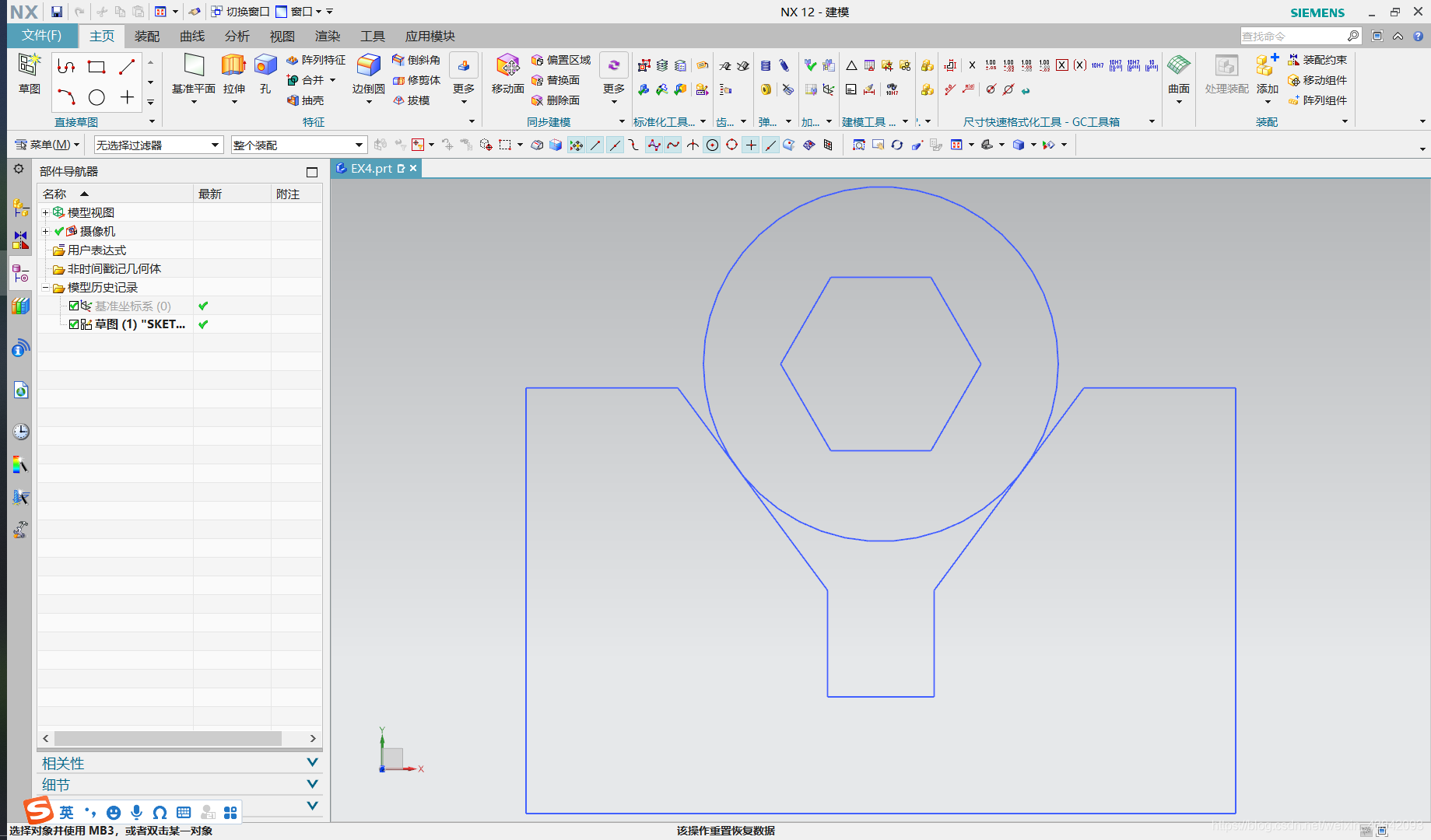

EX4(1-6)

在这里插入图片描述

在这里插入图片描述

这里的一些约束还没有约束完全,先大致将直线绘制出来

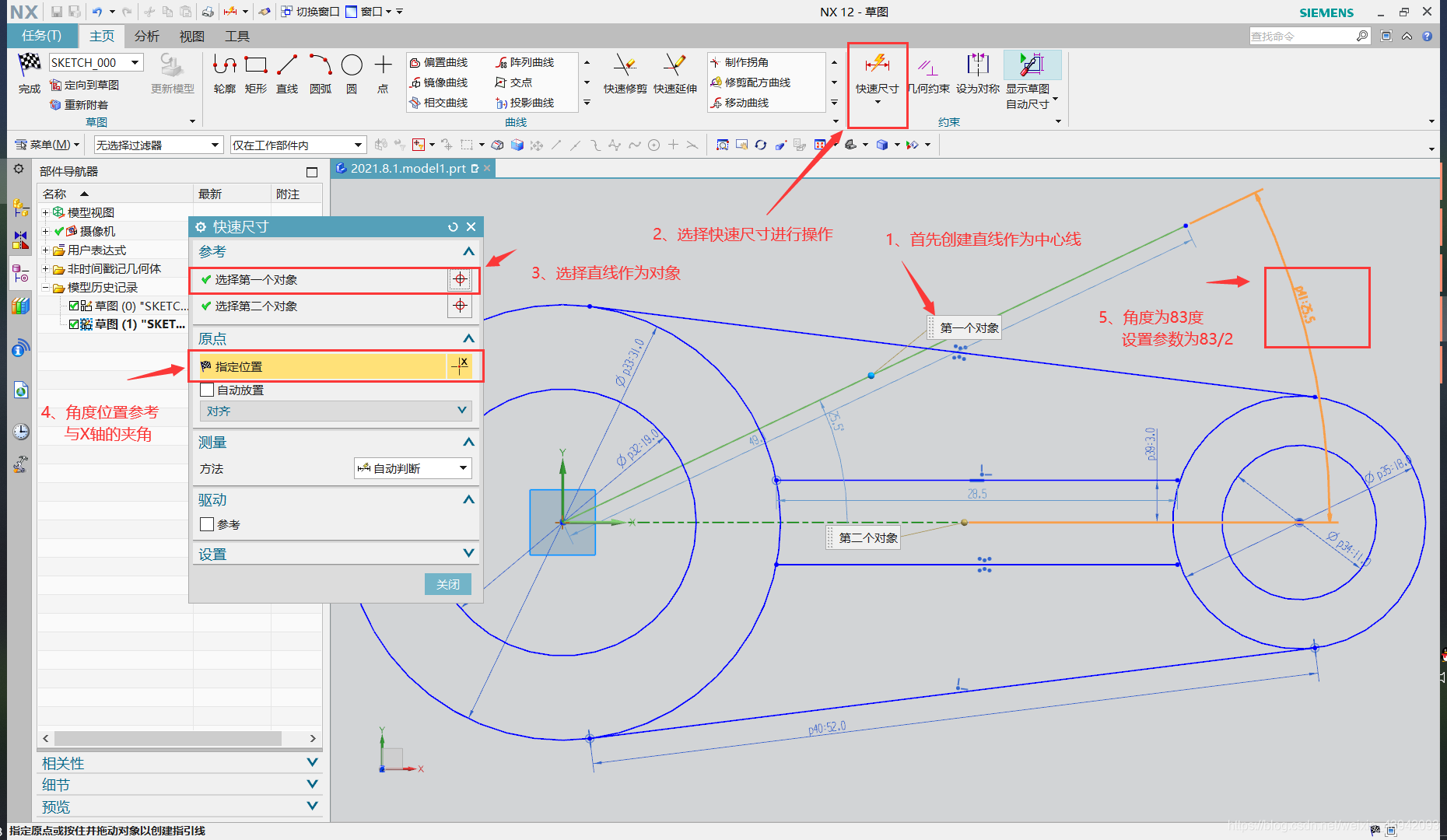

在这里插入图片描述

在这里插入图片描述
在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

五、UG建模模块

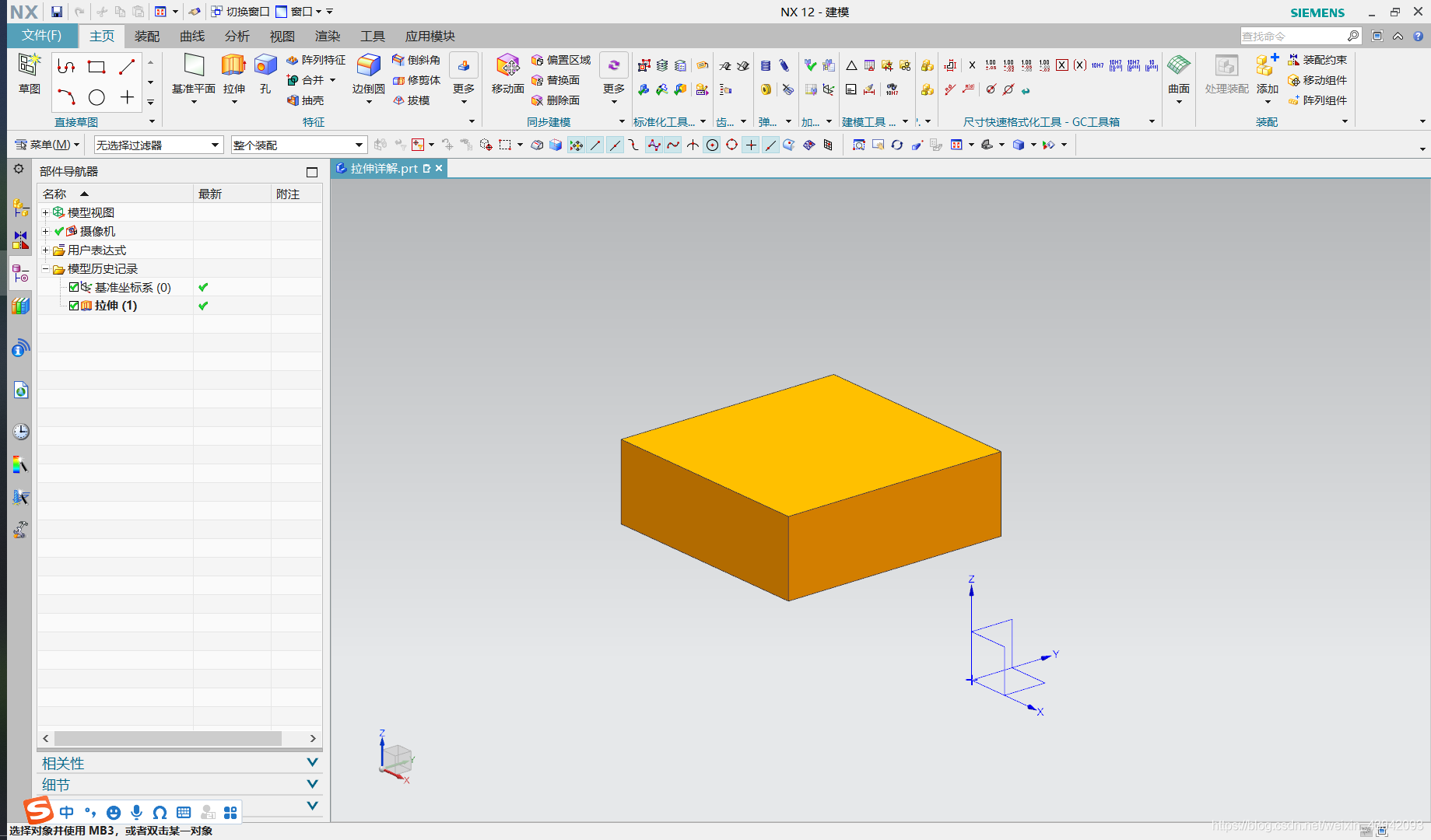

1、拉伸


在这里插入图片描述

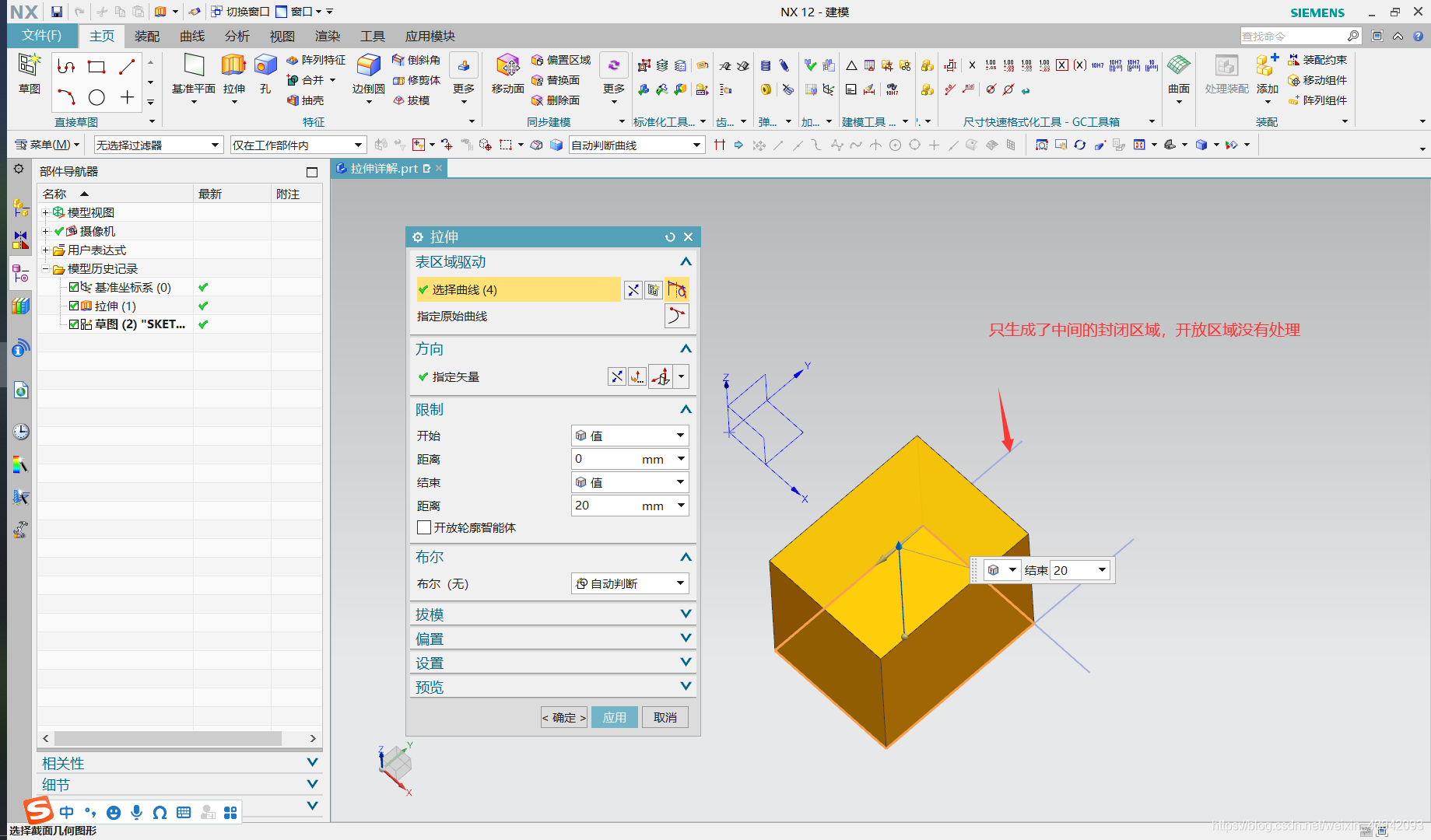

拉伸默认的区域是最大的封闭区域 下面是有两个封闭区域的,但是拉伸之后生成的是一个最大封闭区域的体

在这里插入图片描述
在这里插入图片描述

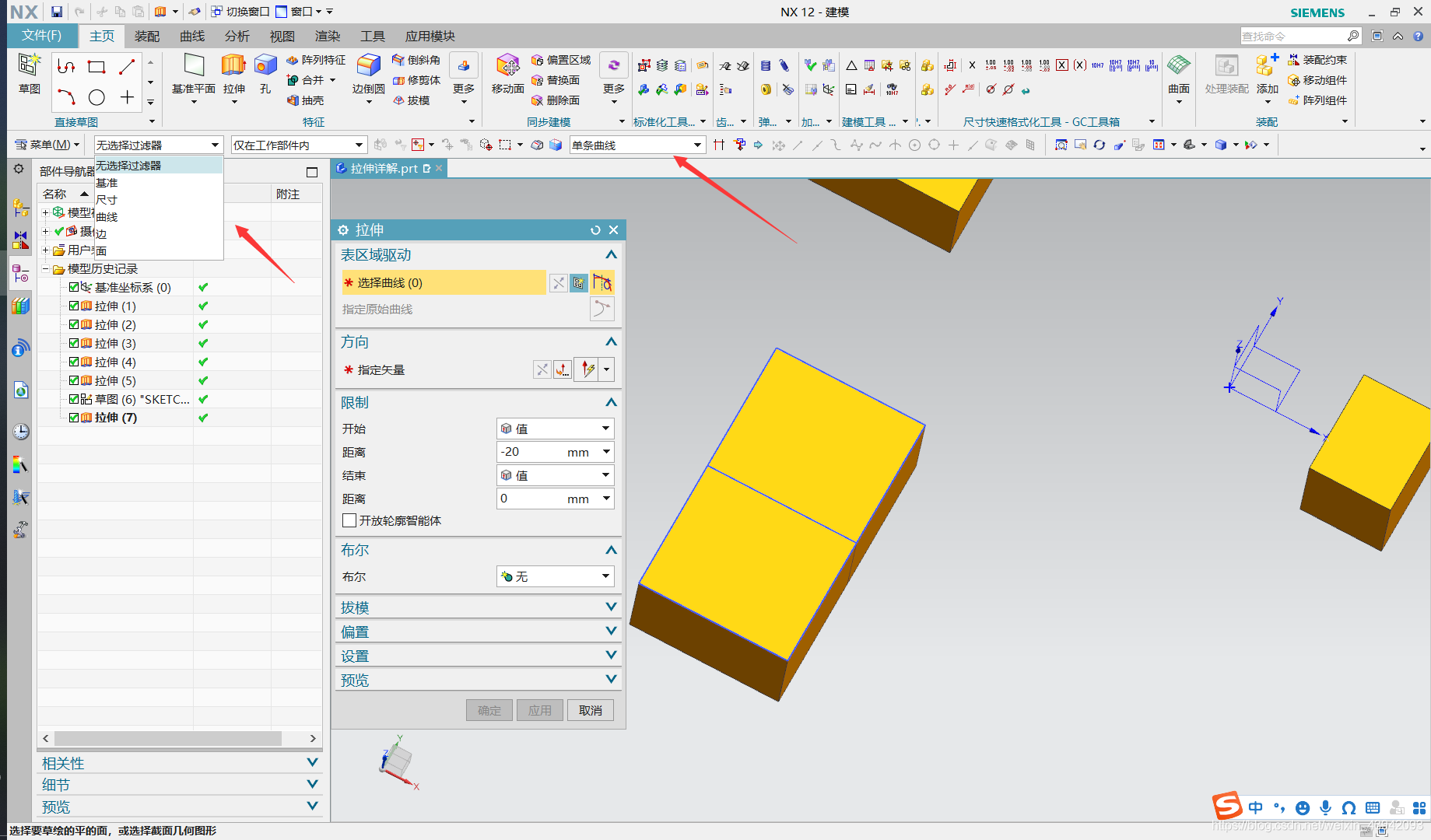

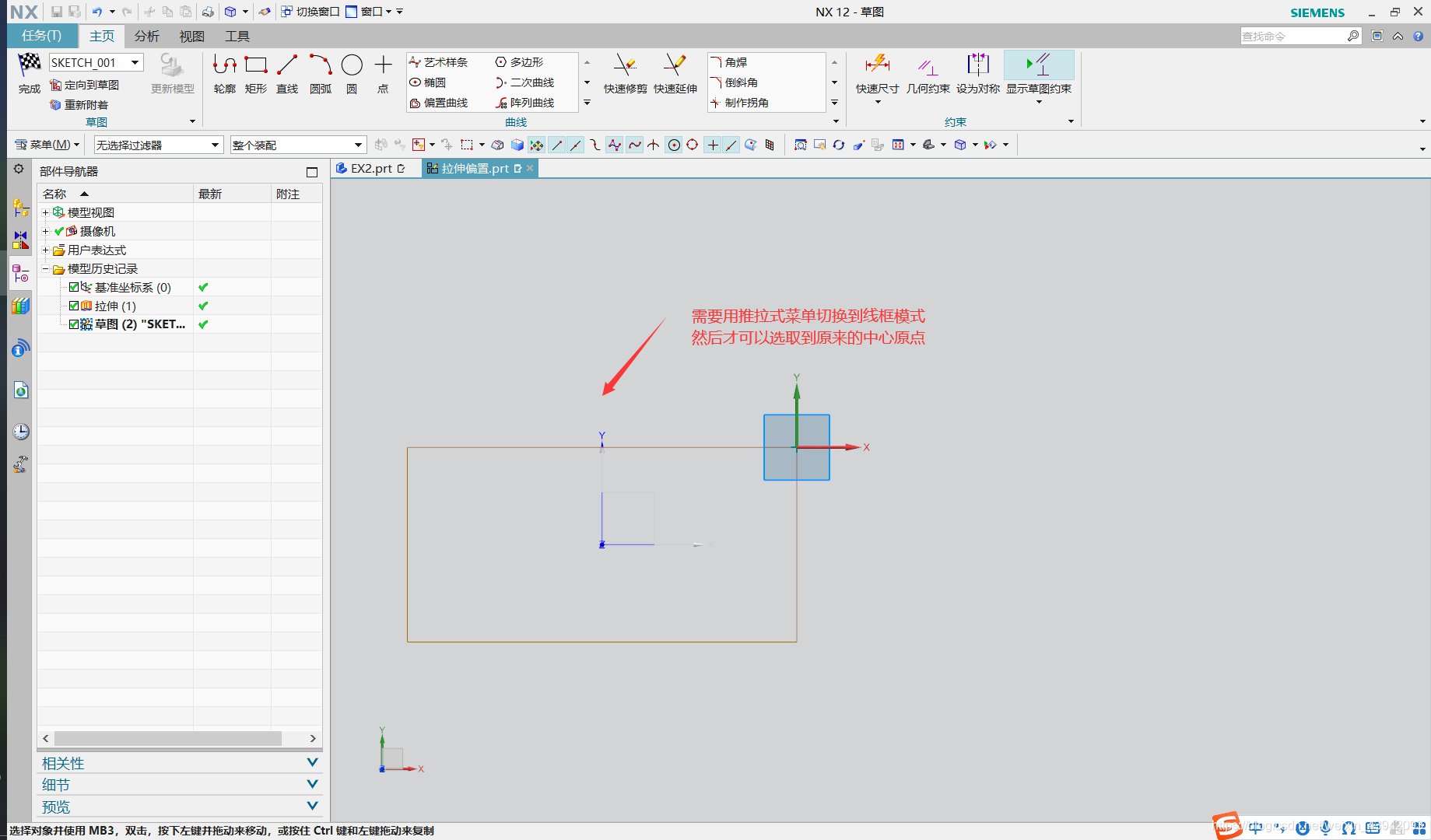

右推拉菜单选择“带有淡化边的线框”再进行操作

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

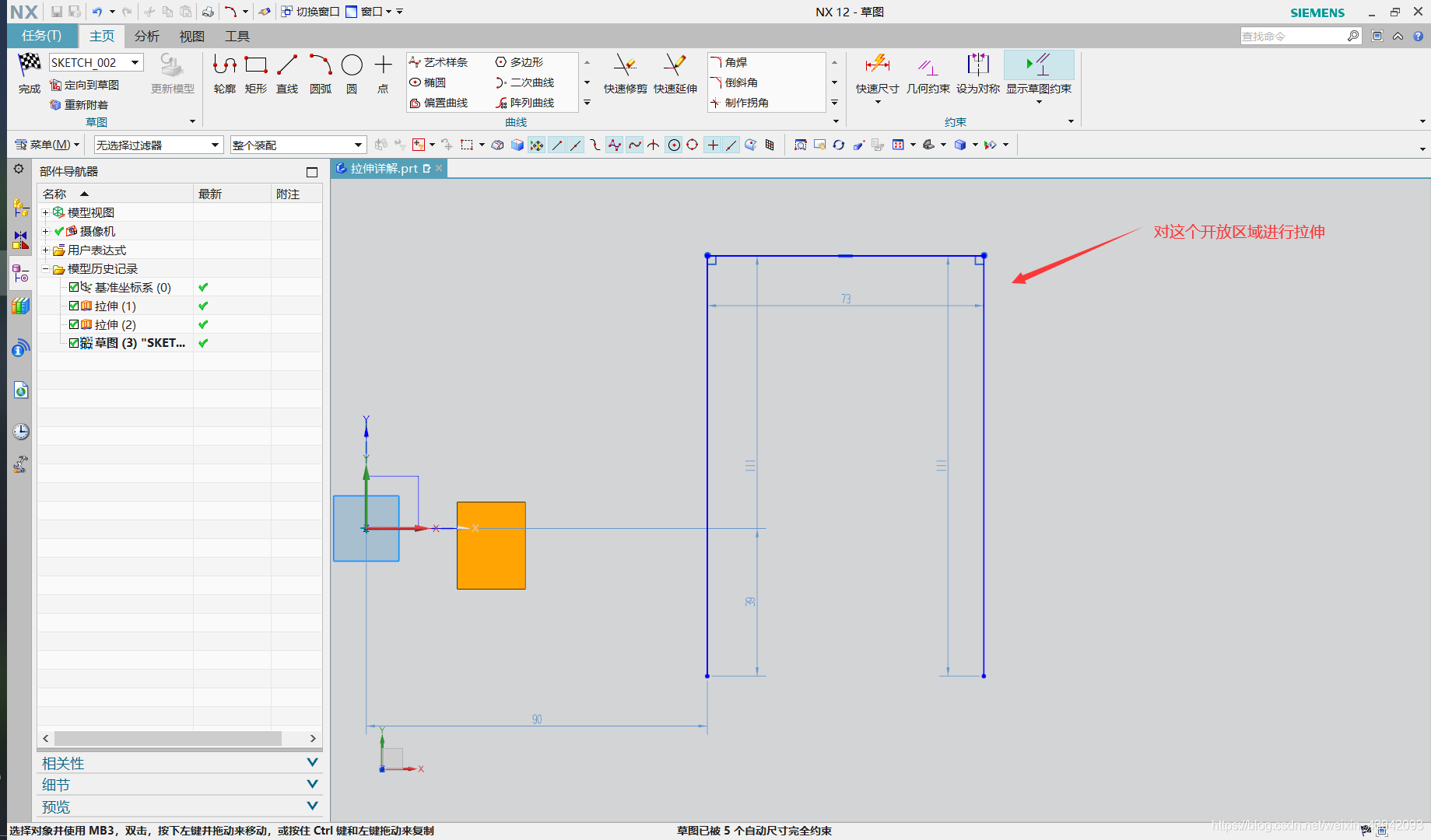

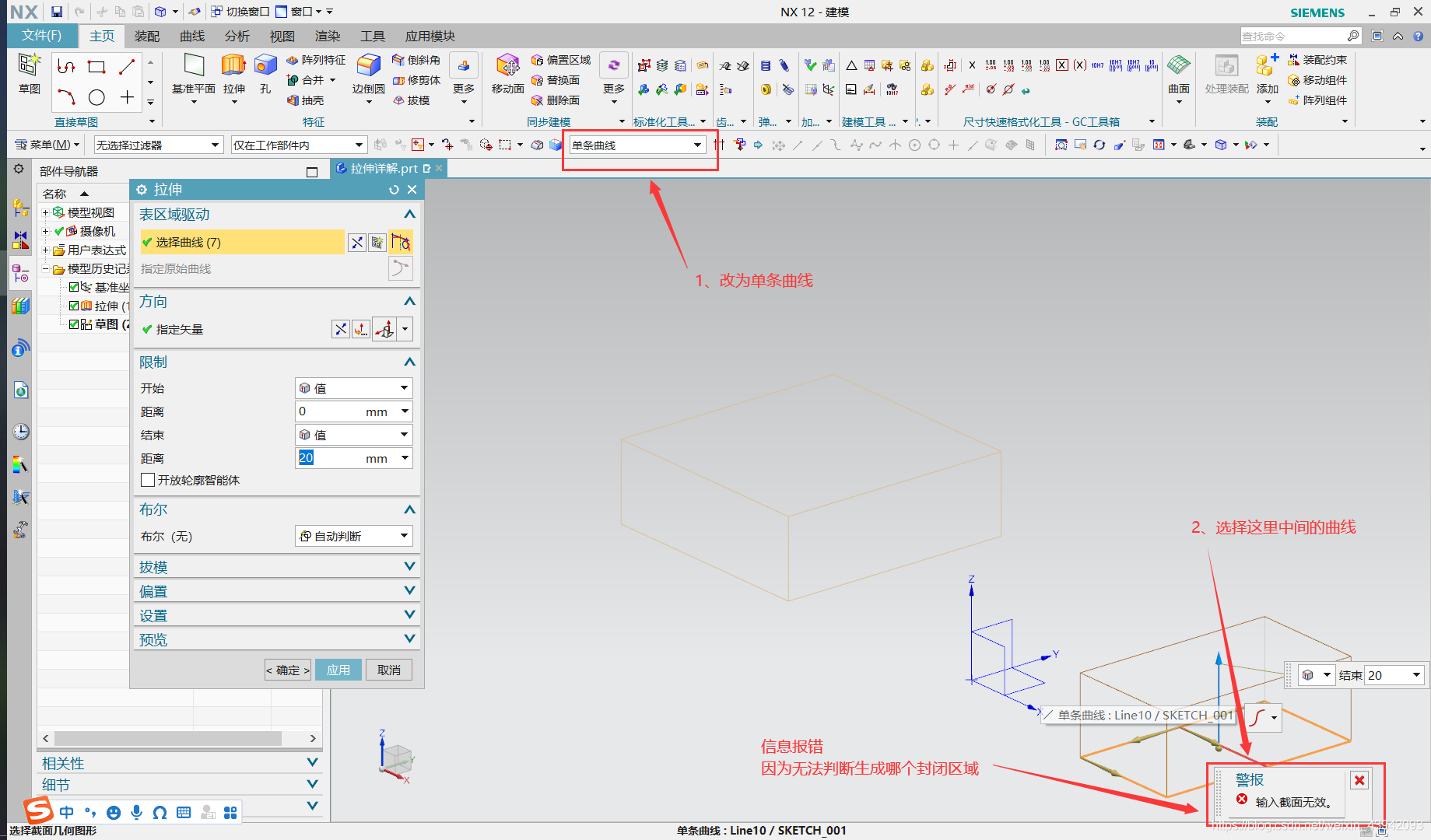

对于一个开放的区域生成的是一个片

在这里插入图片描述
在这里插入图片描述

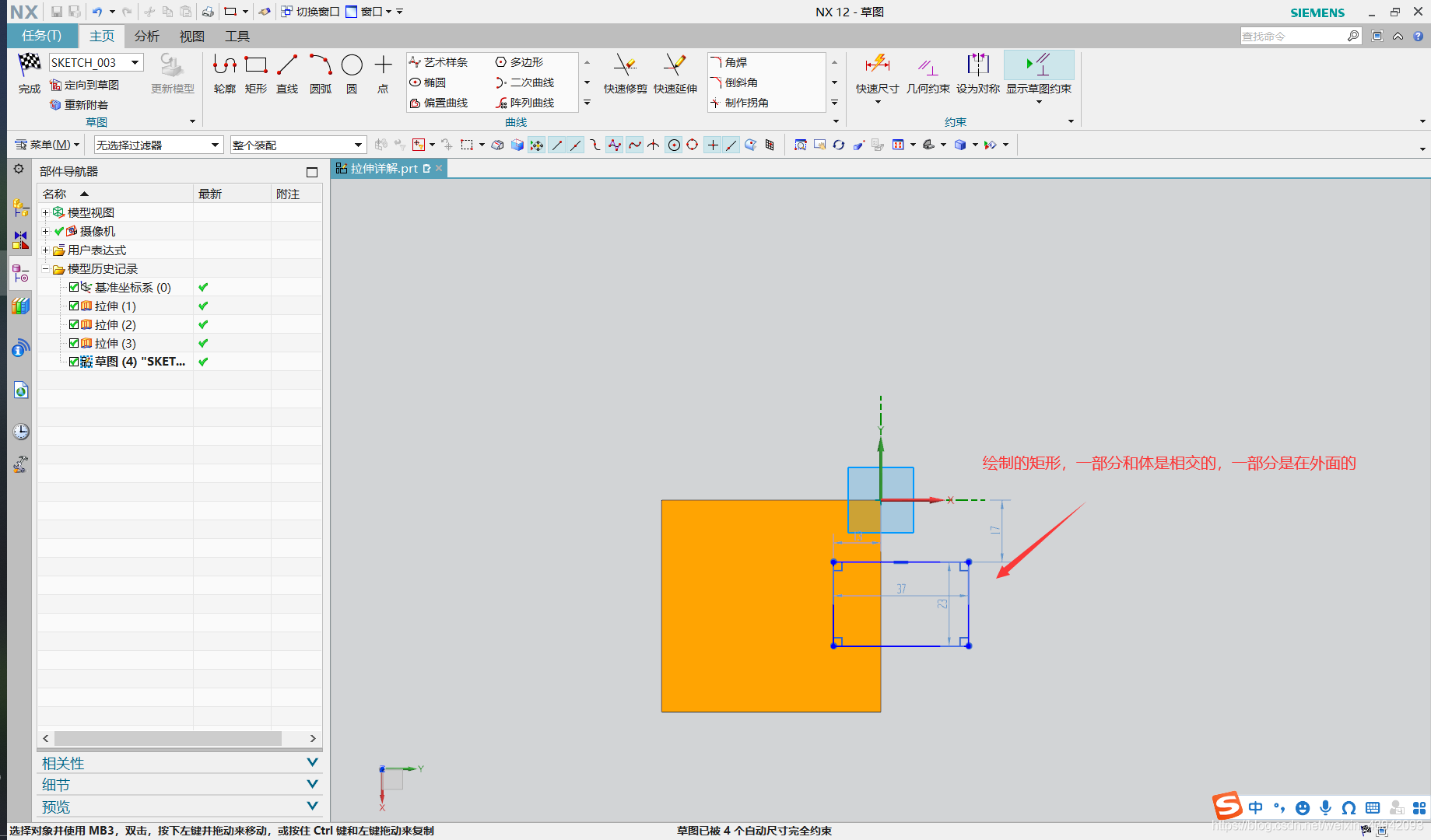

拉伸线生成的是片体,不同类型的对象不能合并或者修剪 布尔运算就是两个同类型的对象求差集、合集和相交等 相交情况下不能求和,但是可以求差

在这里插入图片描述

布尔操作示例

在这里插入图片描述

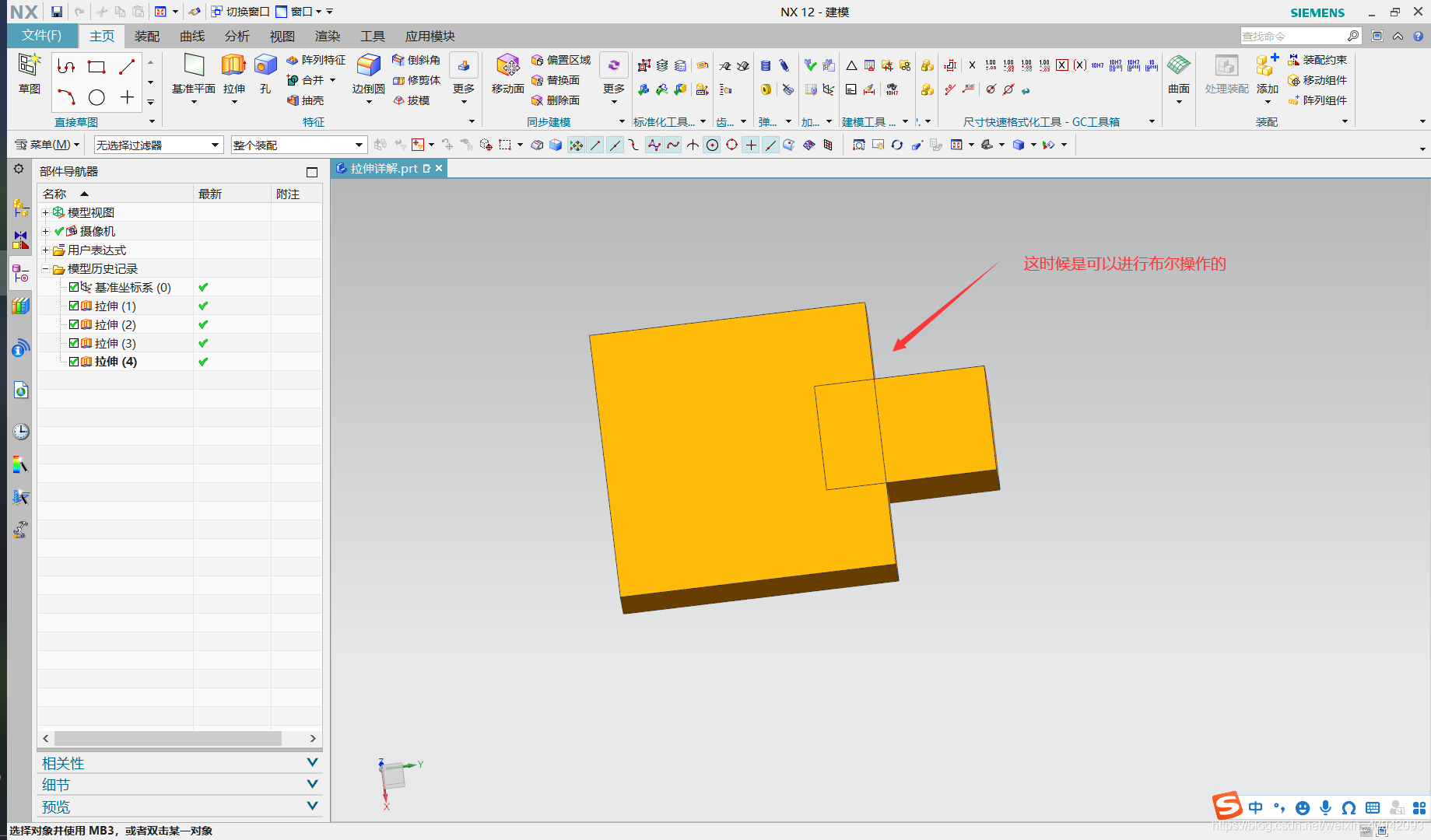

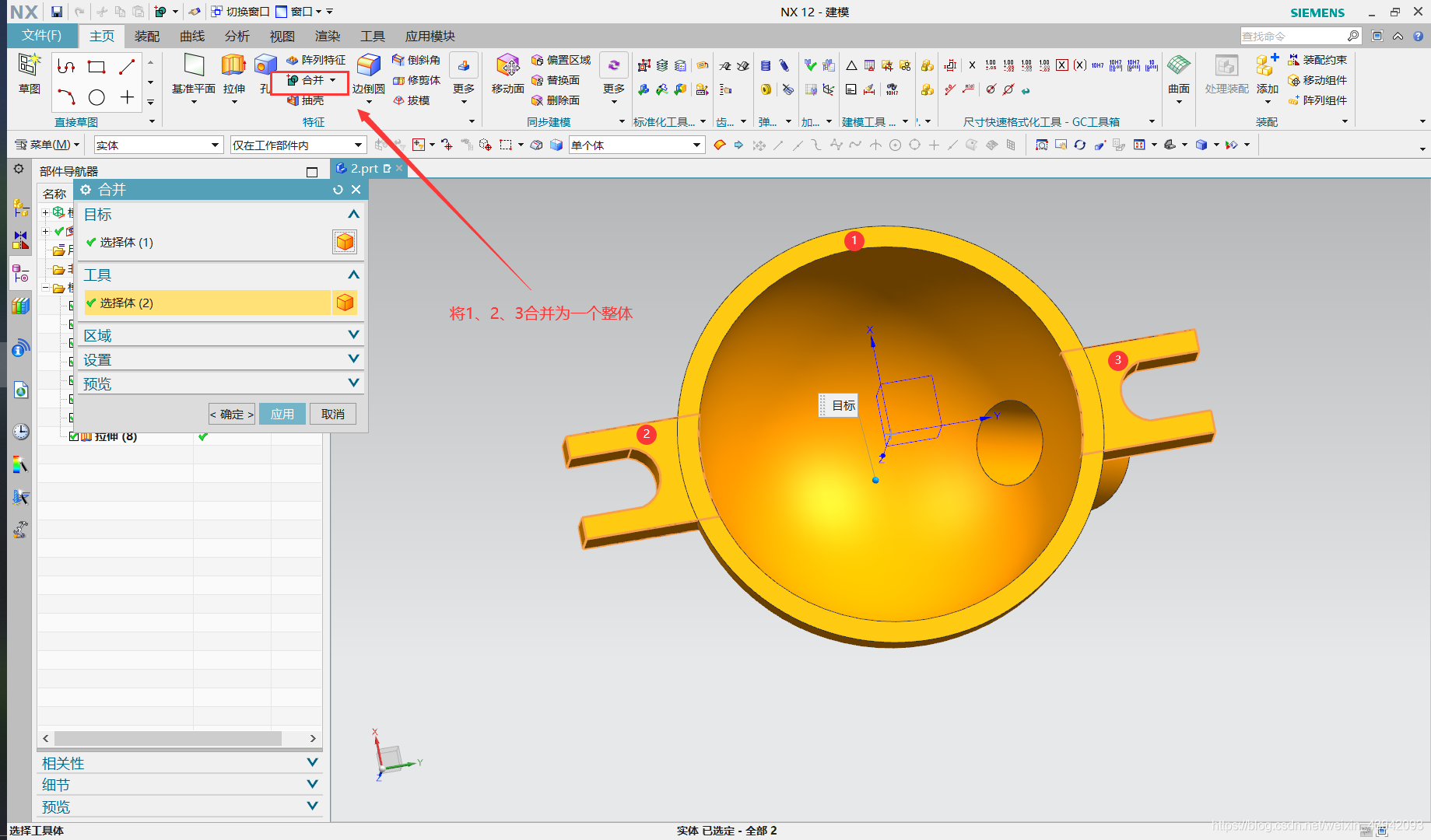

合并操作: 选择没有交集的部分是没办法进行合并的,选择合并的实体必须有交集 这个时候里面已经变成了一个整体
差操作:
拉伸操作也可以基于曲线进行操作,操作的时候选择曲线拉伸就是形成的面,当可以封闭的时候,会形成一个体

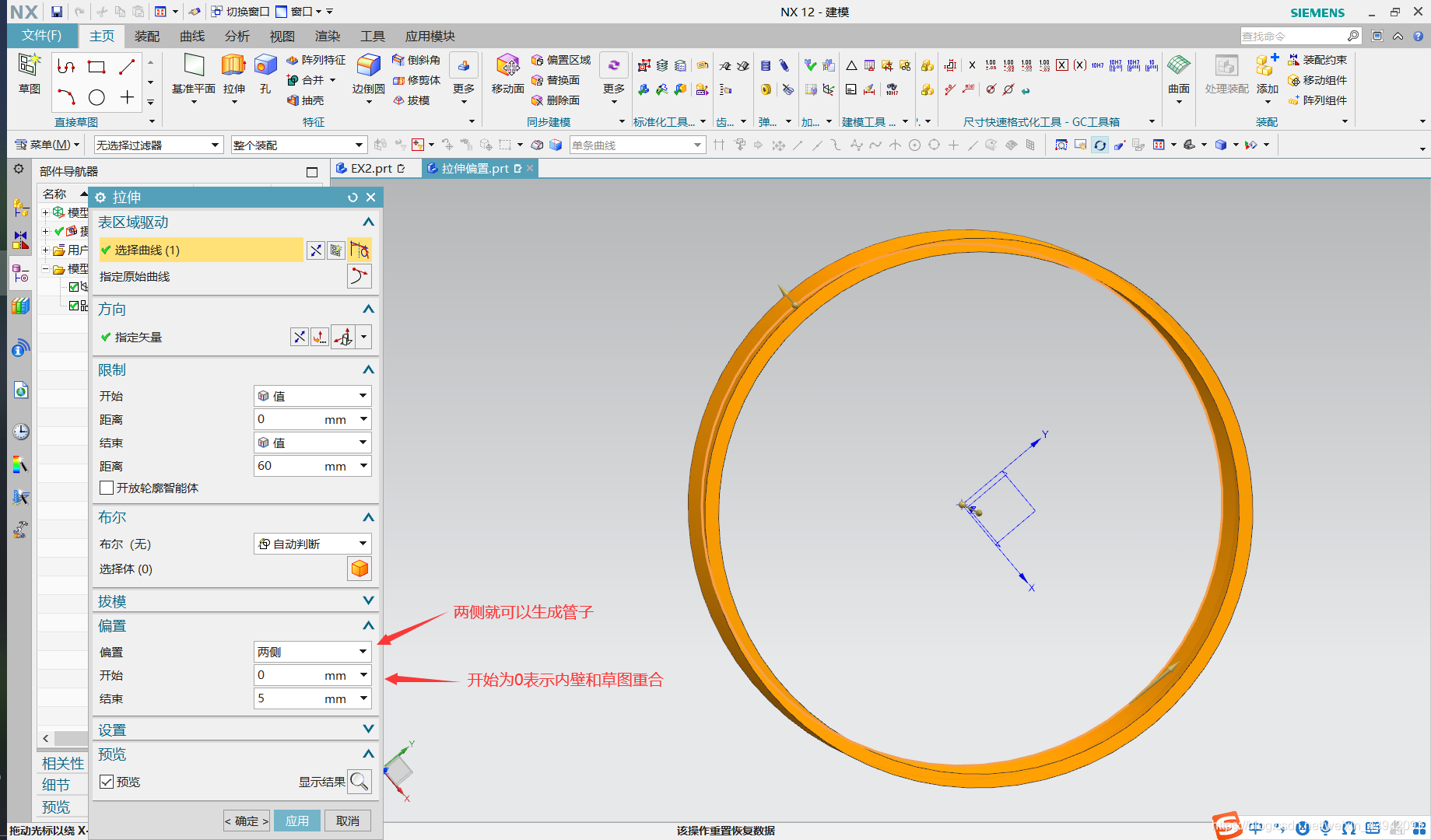

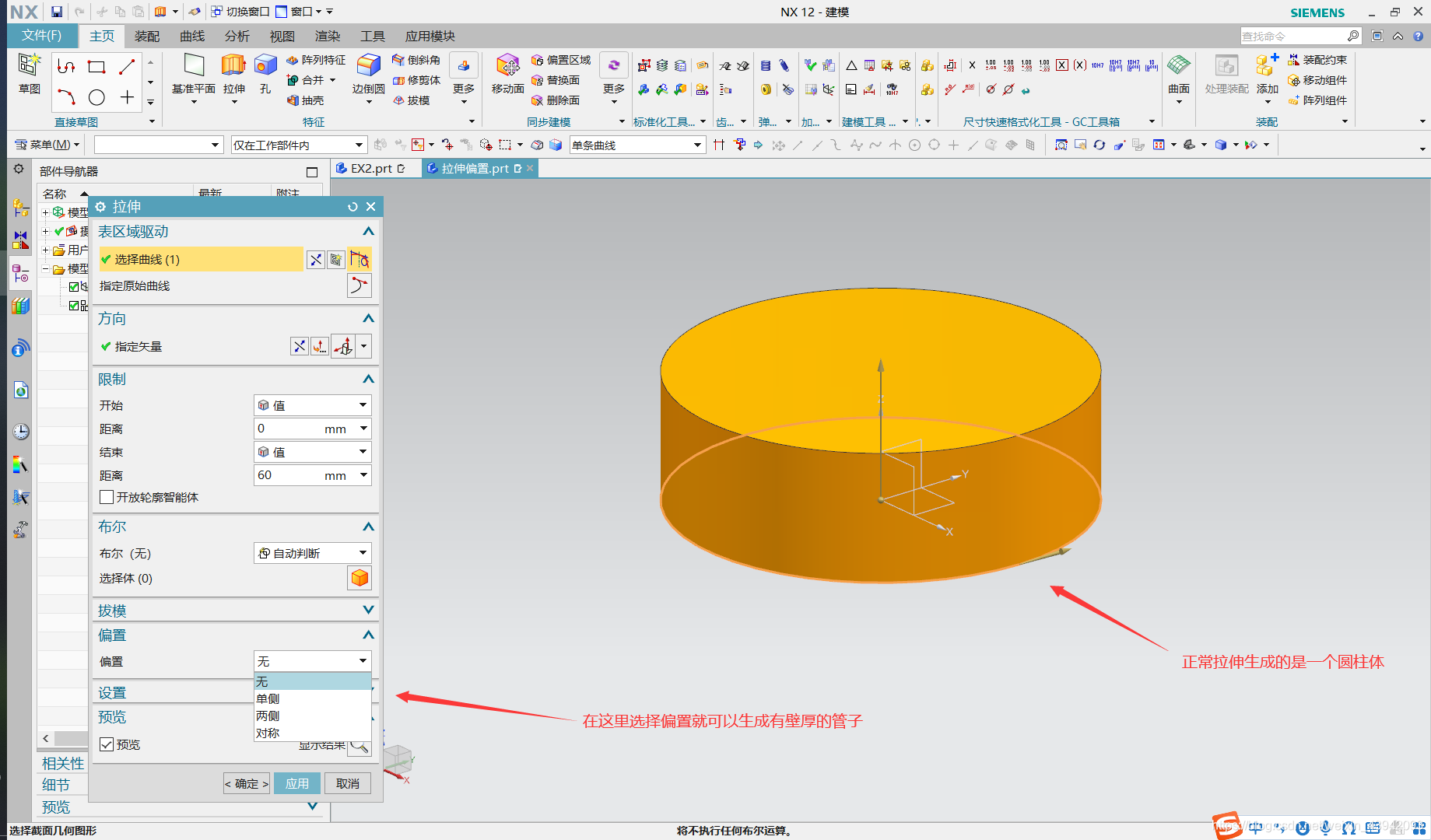

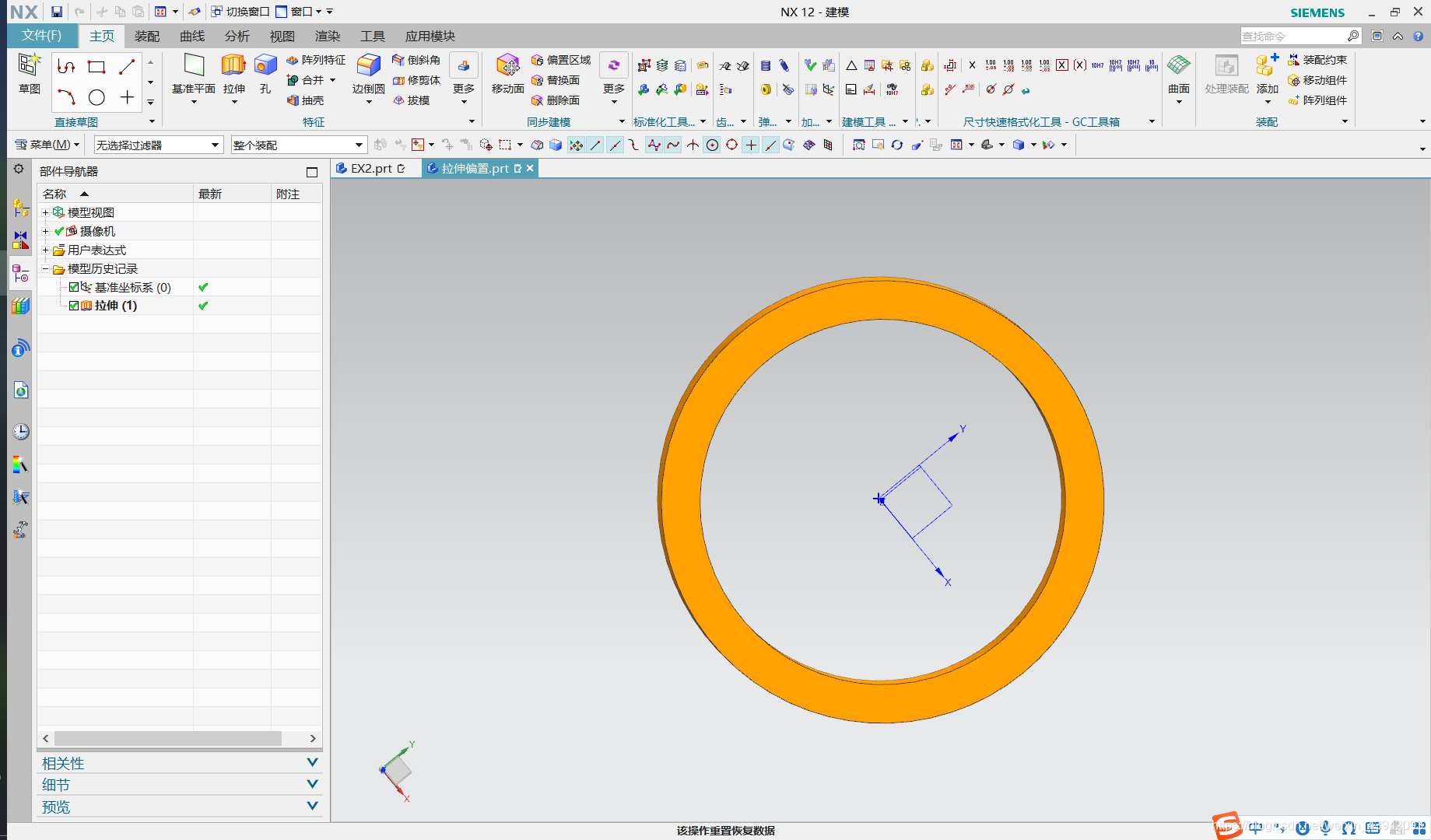

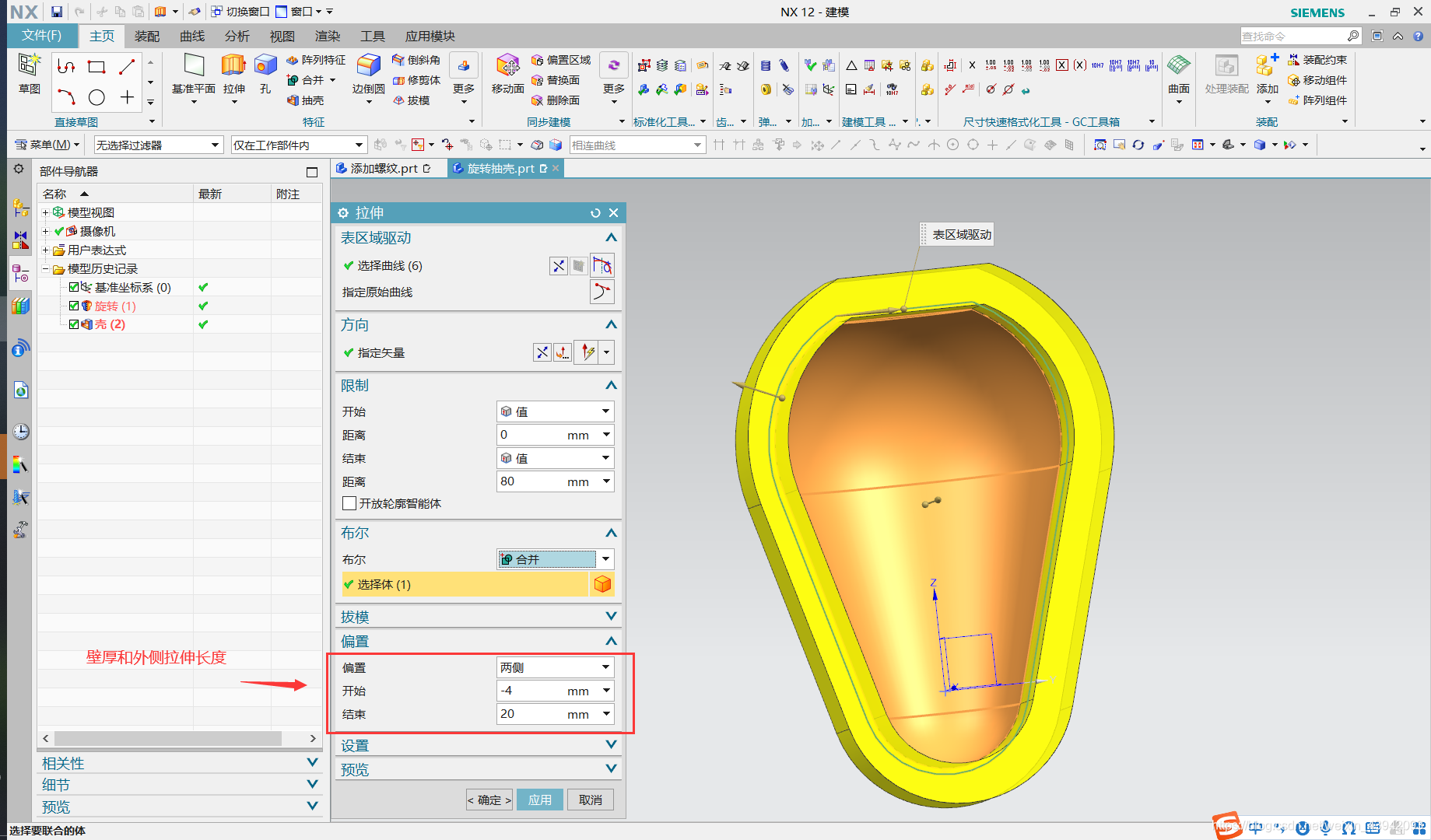

拉伸偏置功能

偏置功能可以生成壁厚

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

2、旋转、倒角

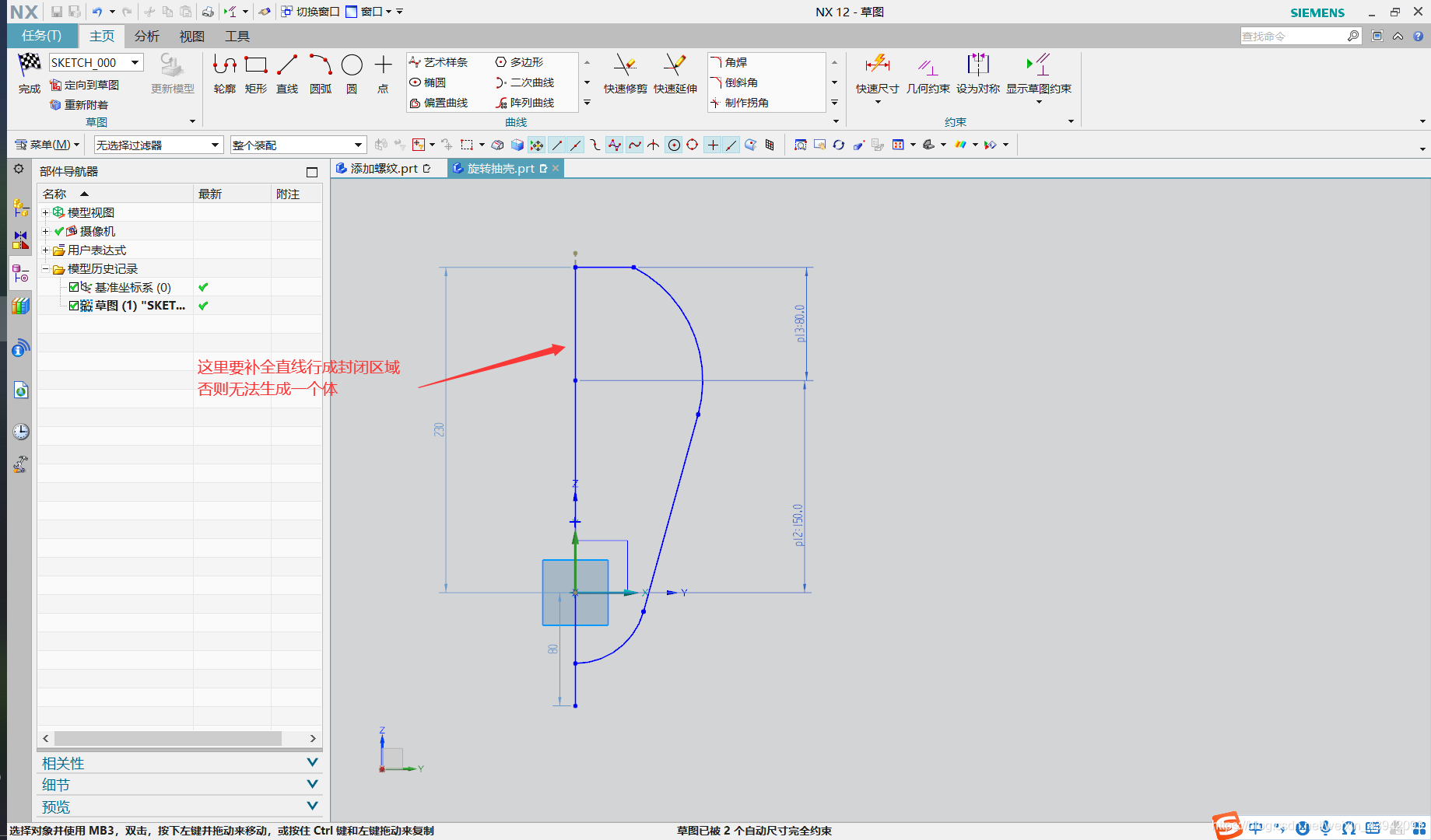

旋转需要提前绘制好旋转轴,并且绘制草图只要绘制一半即可 倒角有多种模式

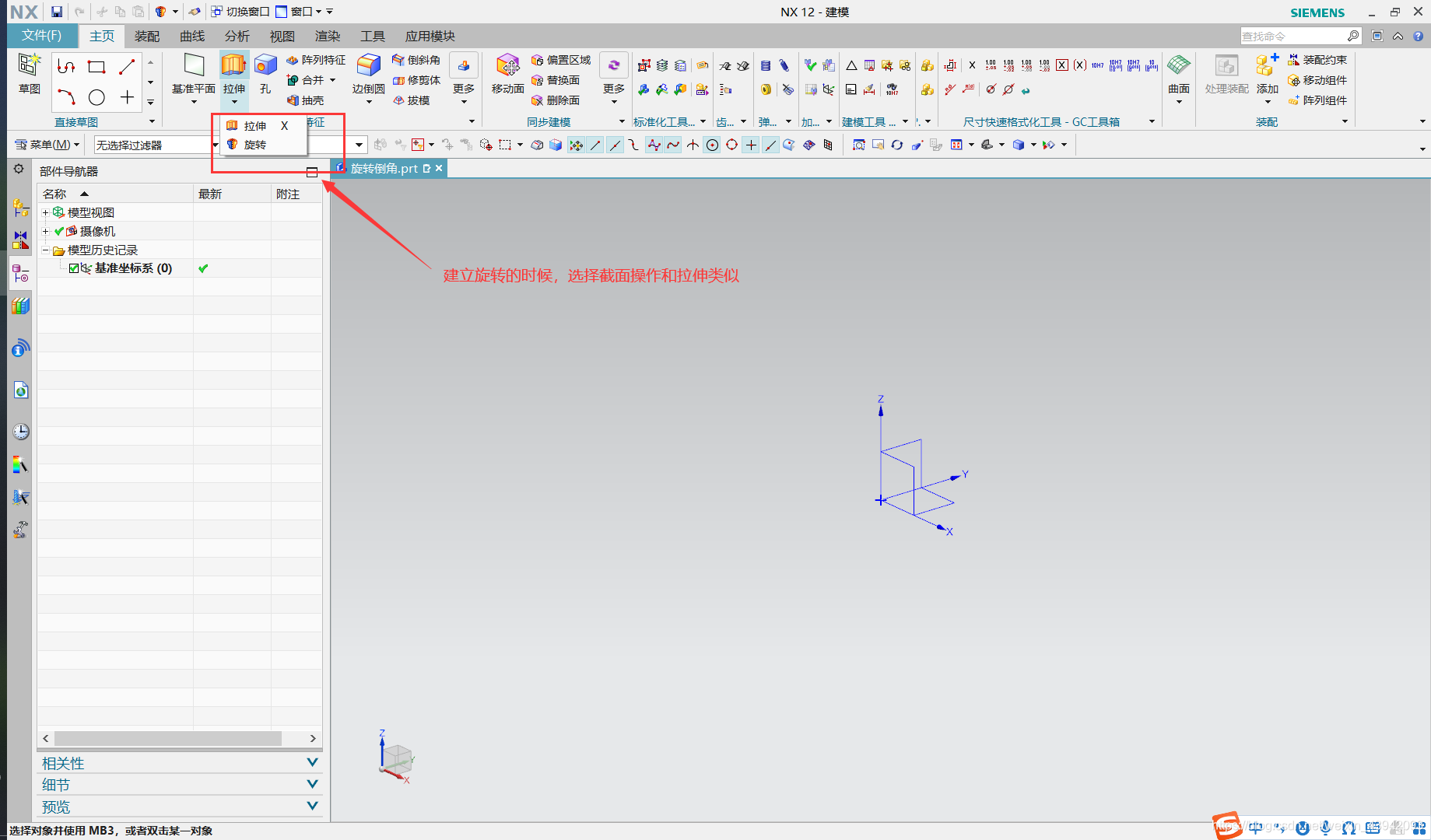

旋转文件的建立就在拉伸下面

在这里插入图片描述

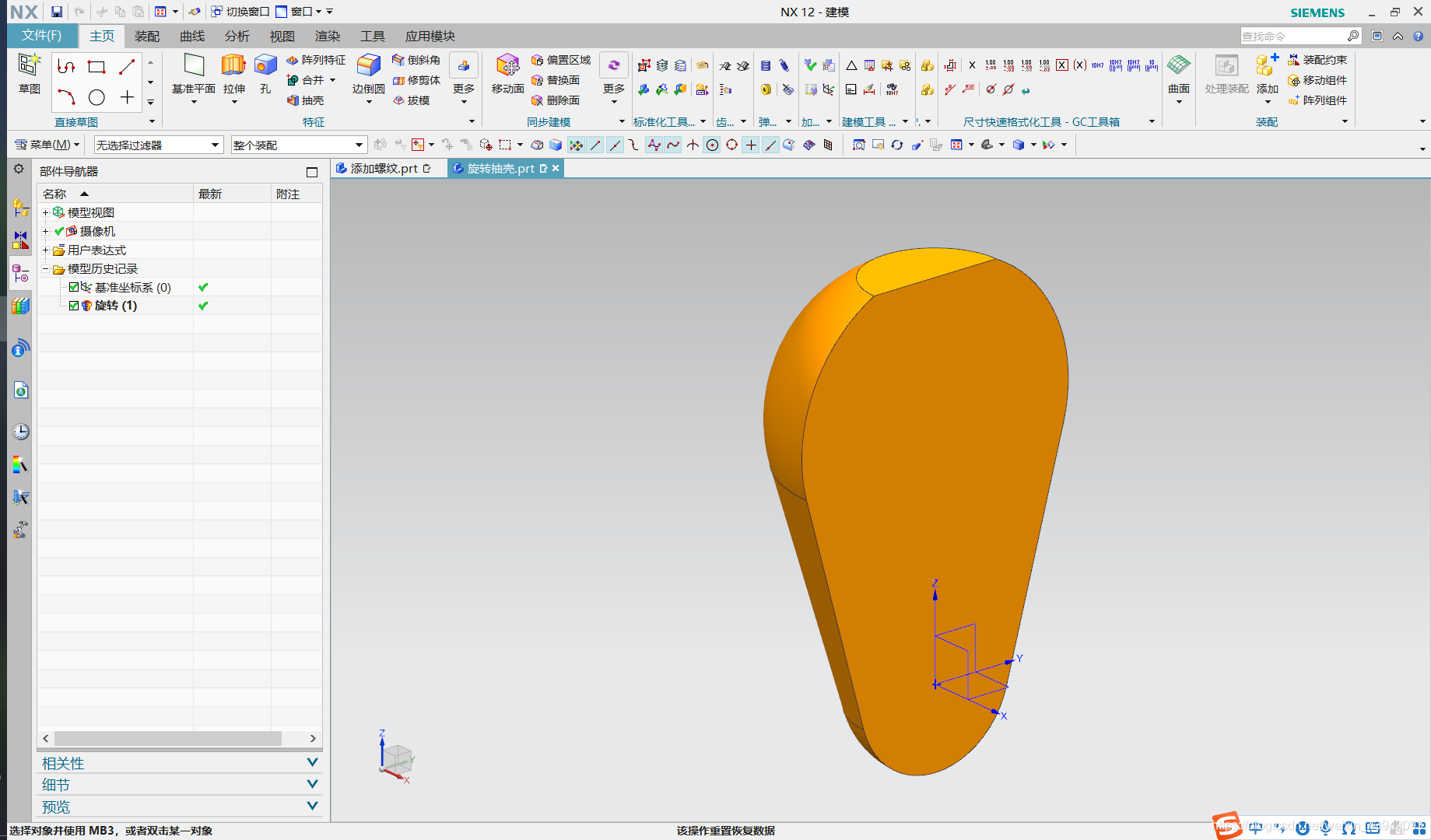

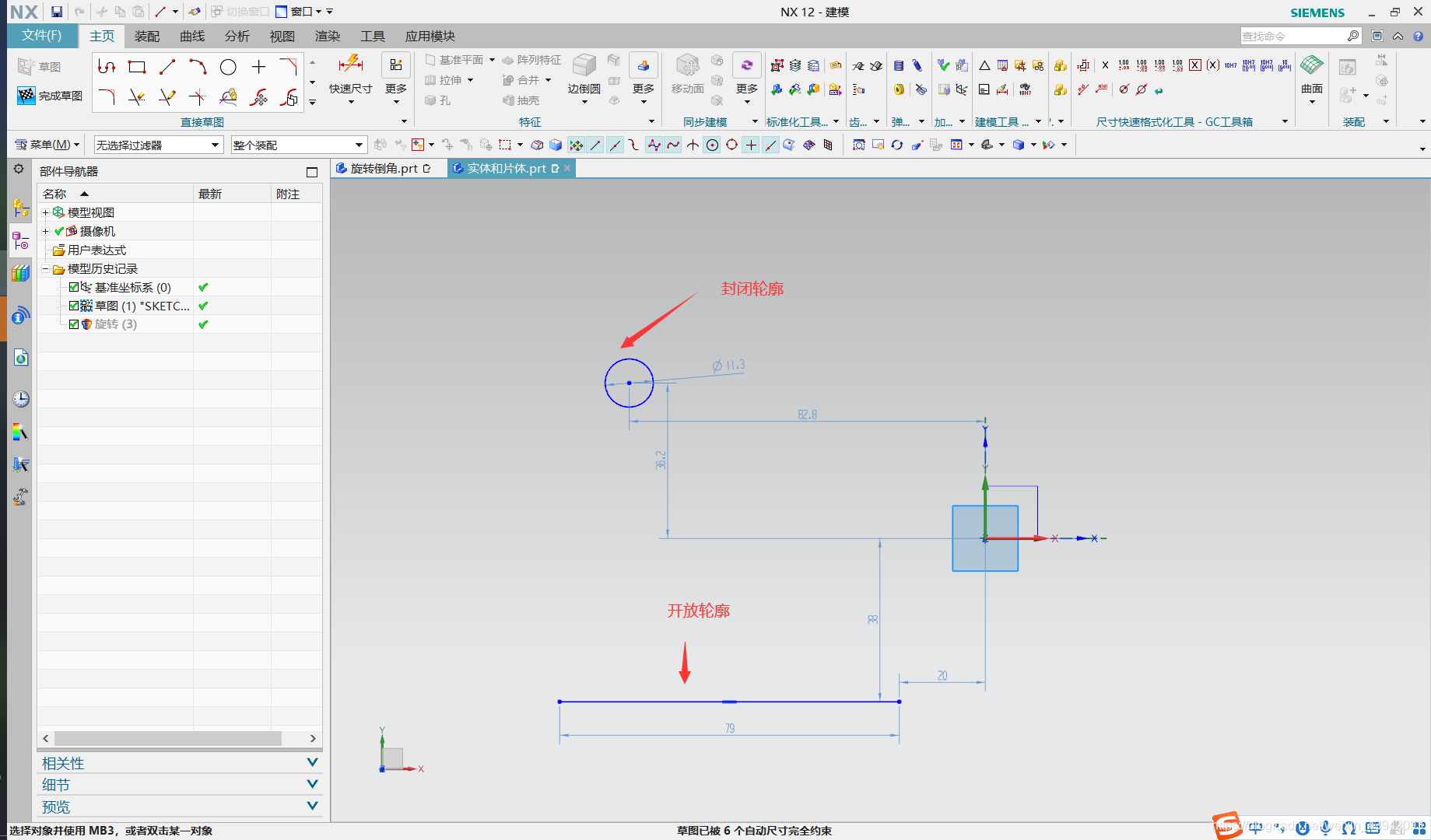

3、旋转工具生成片体和实体

在这里插入图片描述

绕着X轴进行旋转 这里把直线缩短了一些

在这里插入图片描述

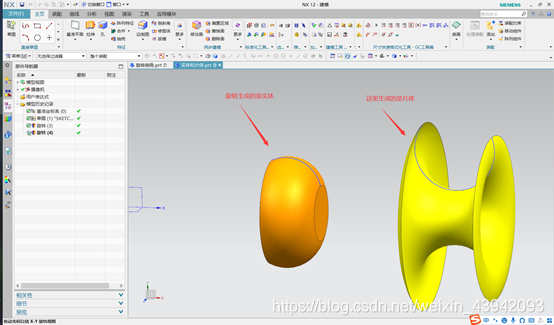

注意: 旋转产生自相交的情况的时候会生成片体而不是实体

在这里插入图片描述
在这里插入图片描述

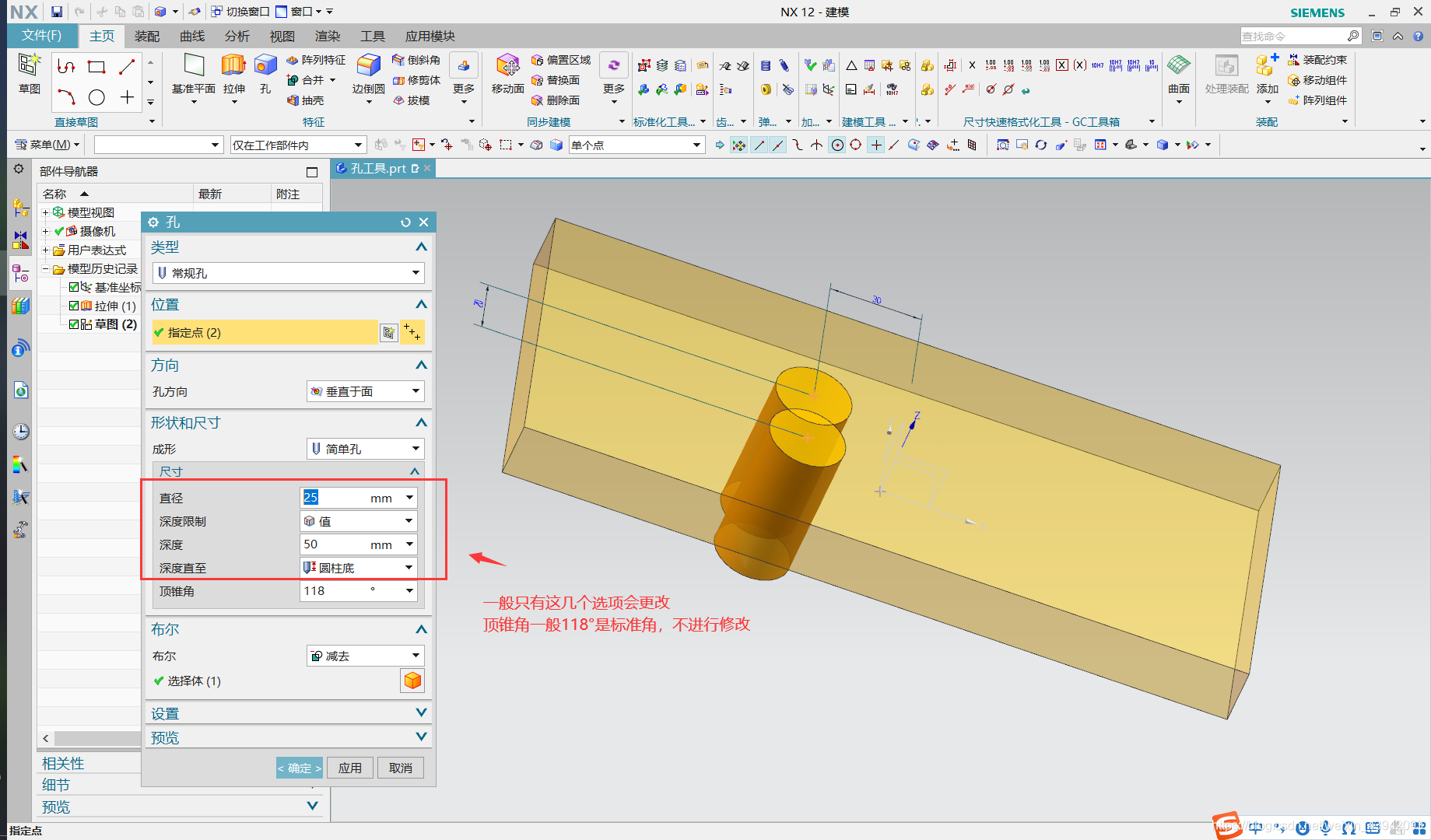

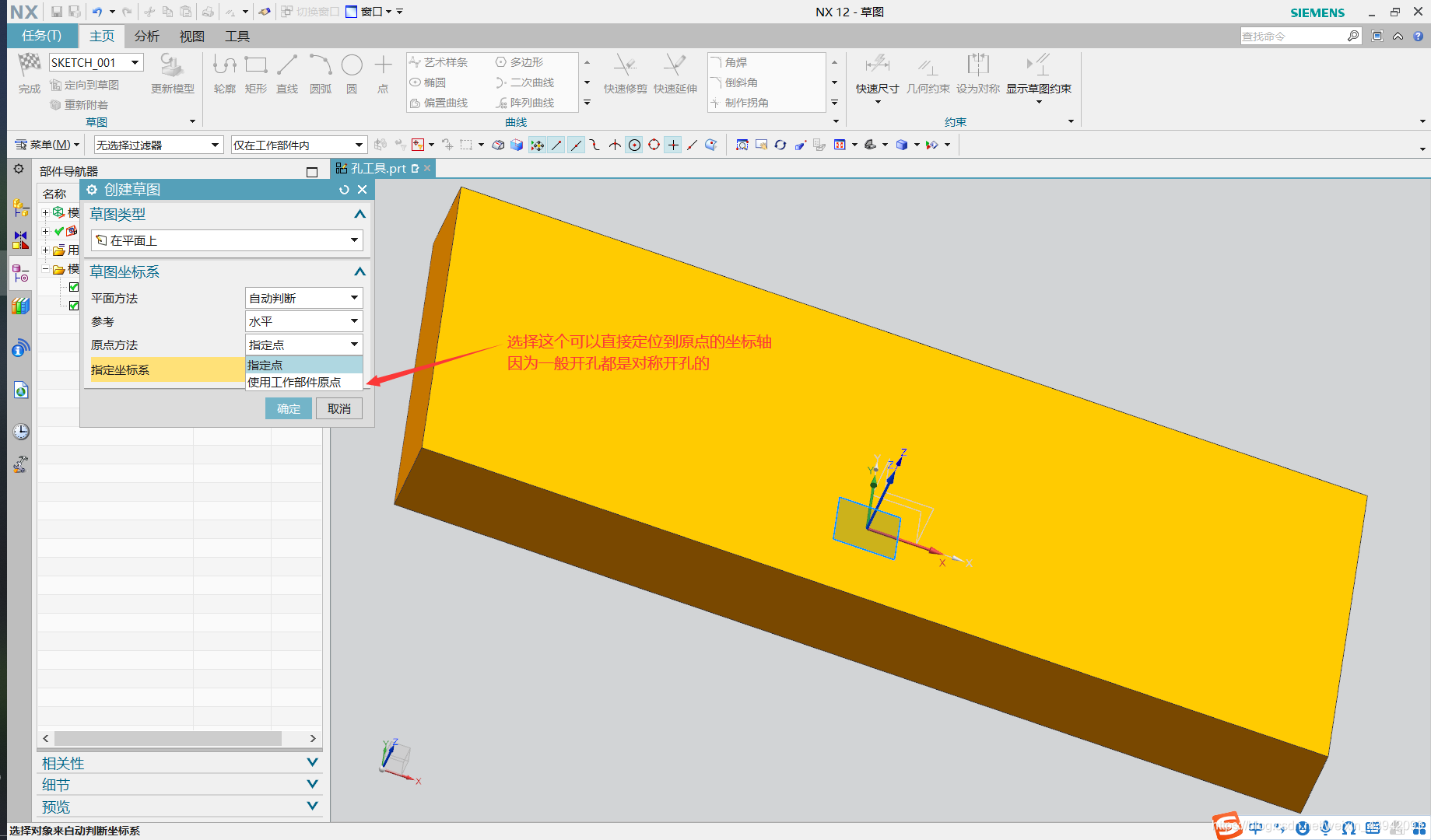

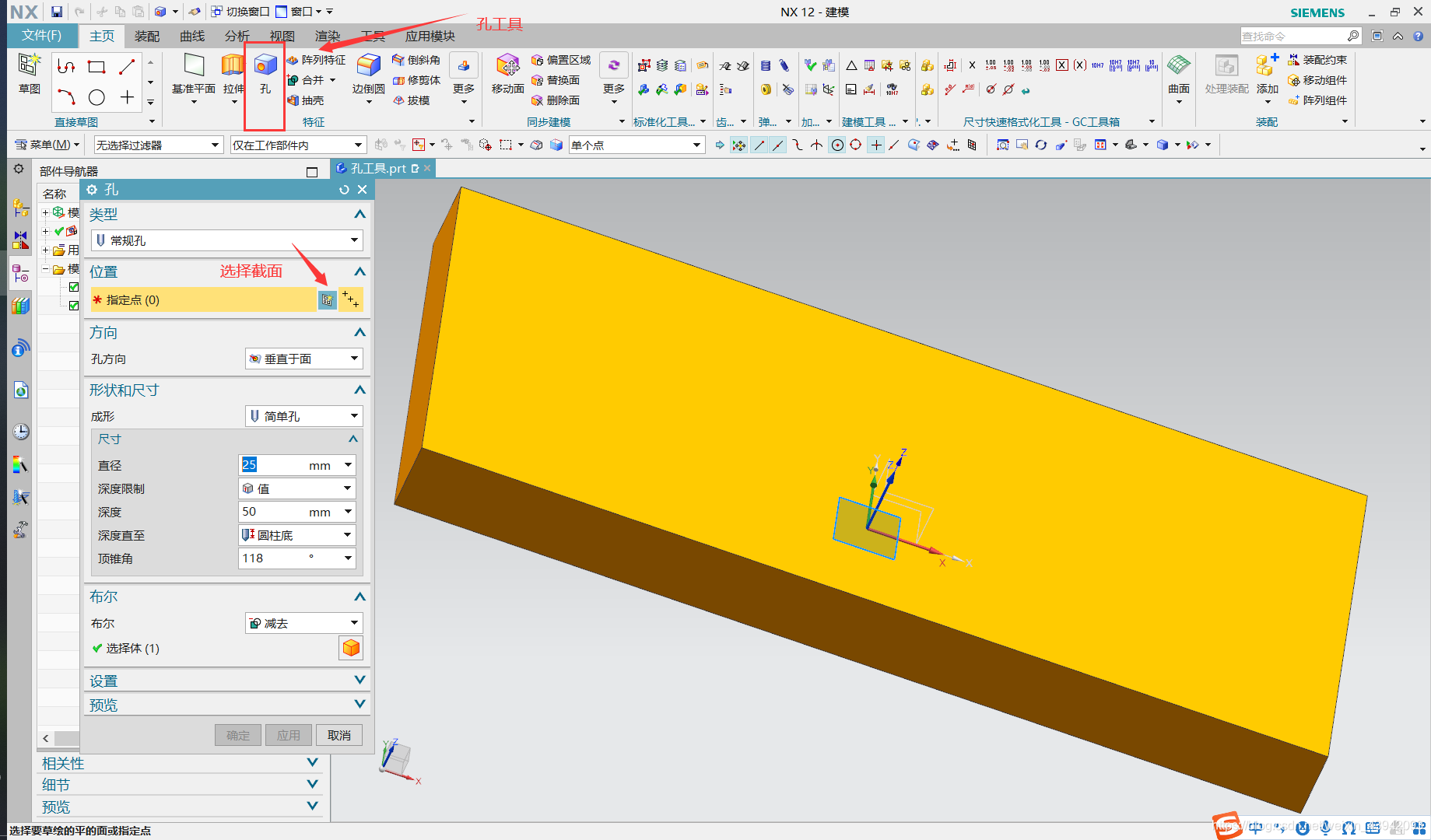

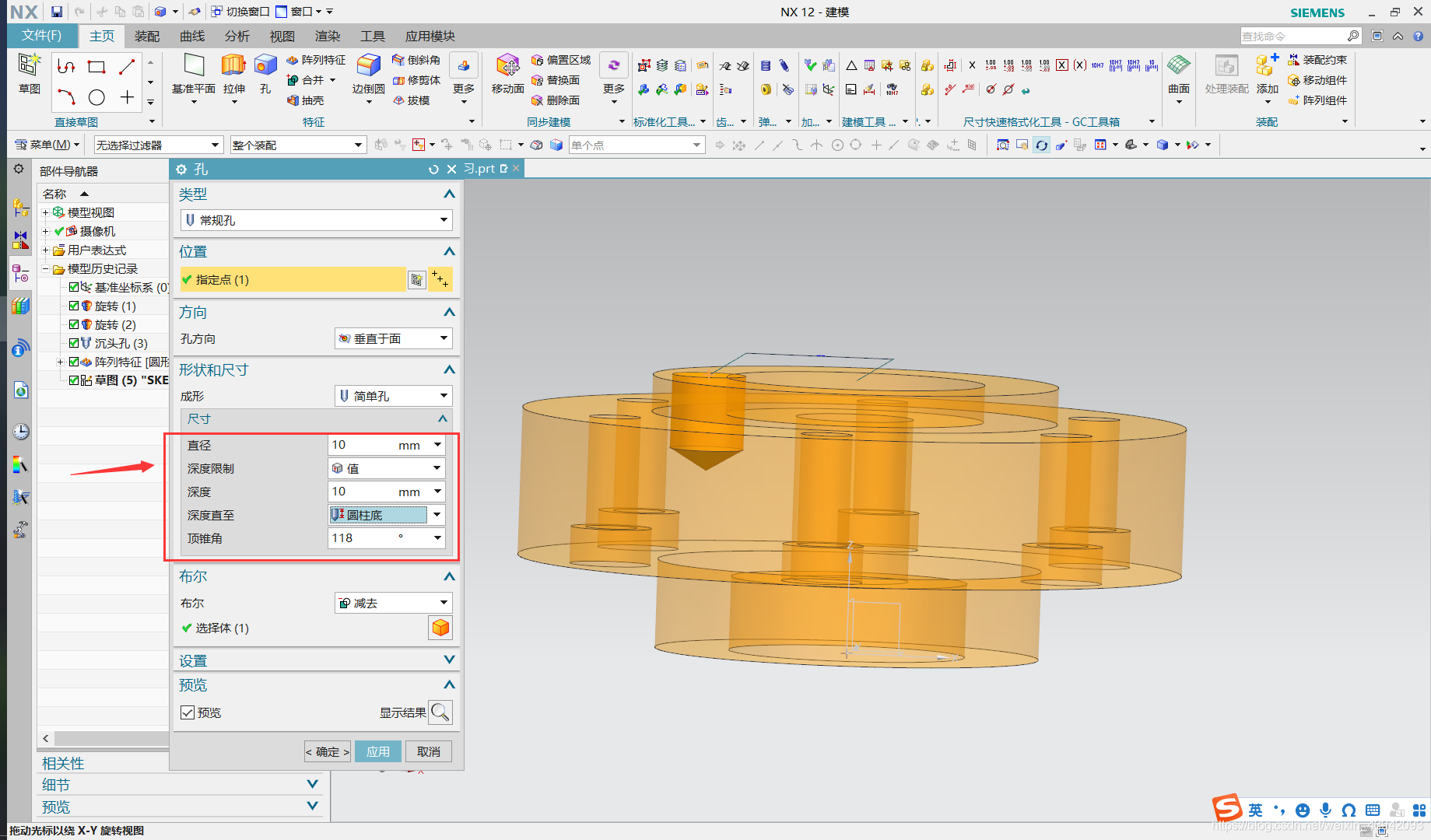

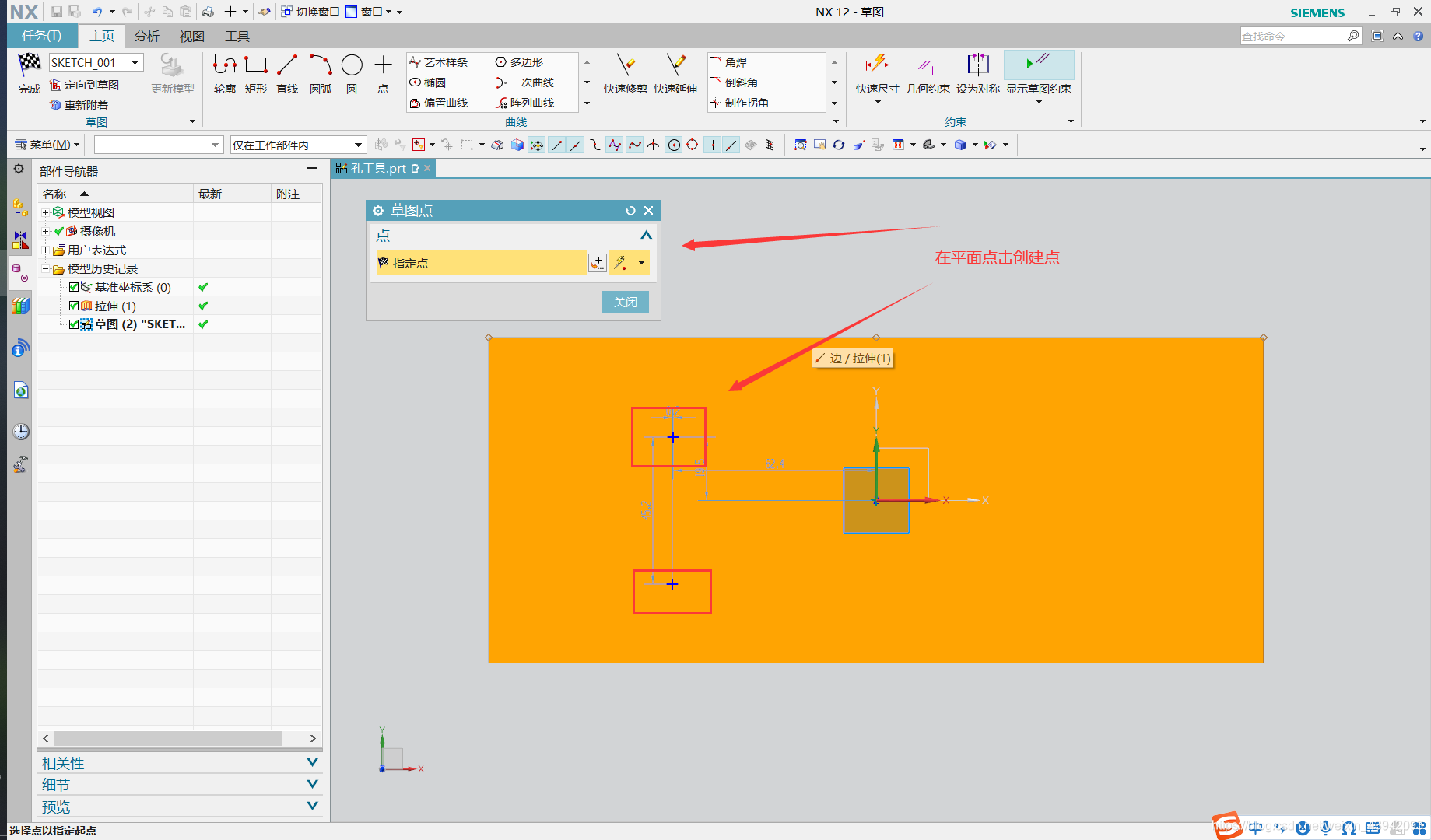

4、孔工具

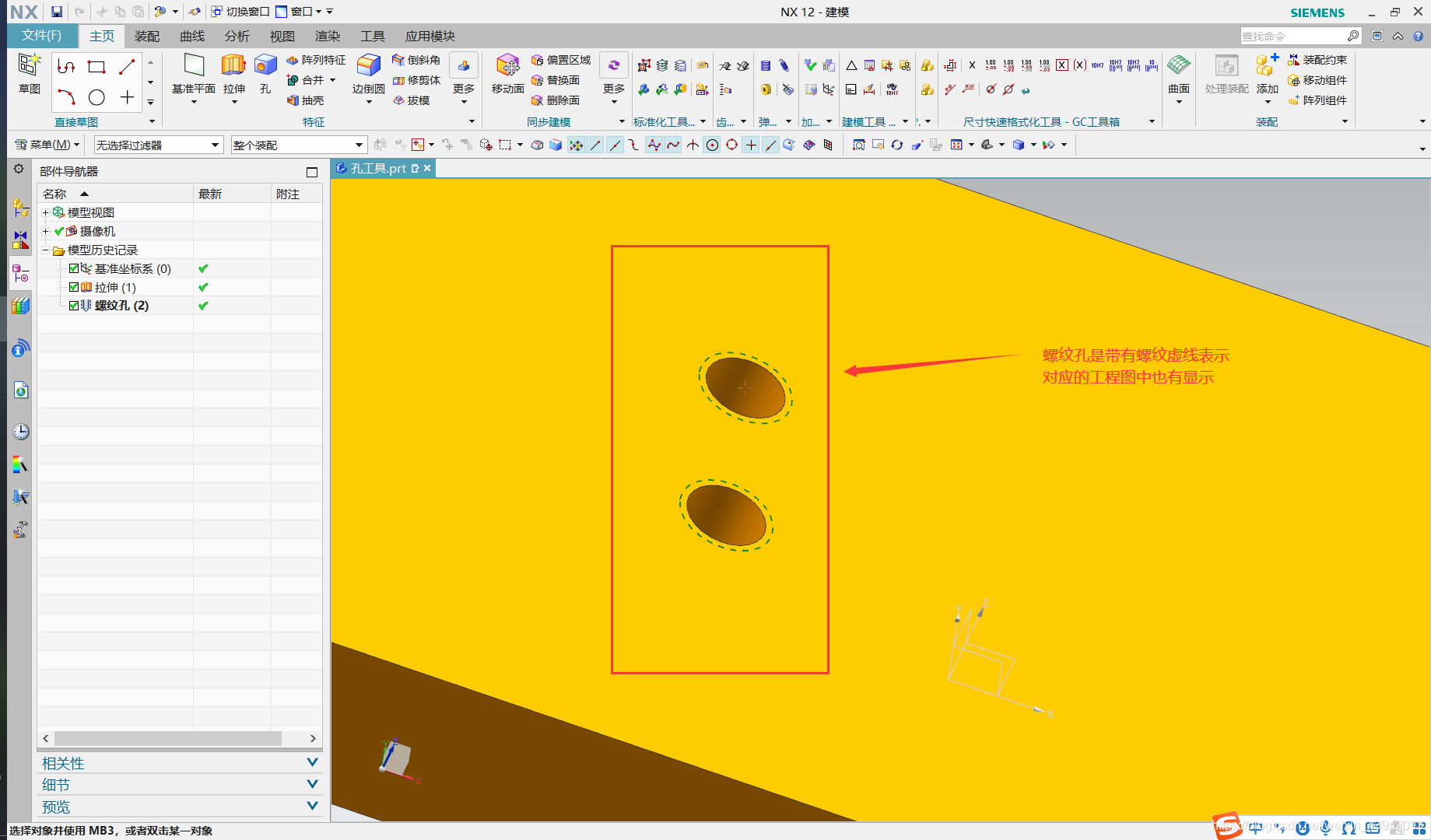

孔工具有多种类型,常用的有常规孔和螺纹孔 螺纹孔生成二维图时会显示螺纹线,正常三维视图与常规孔类似

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

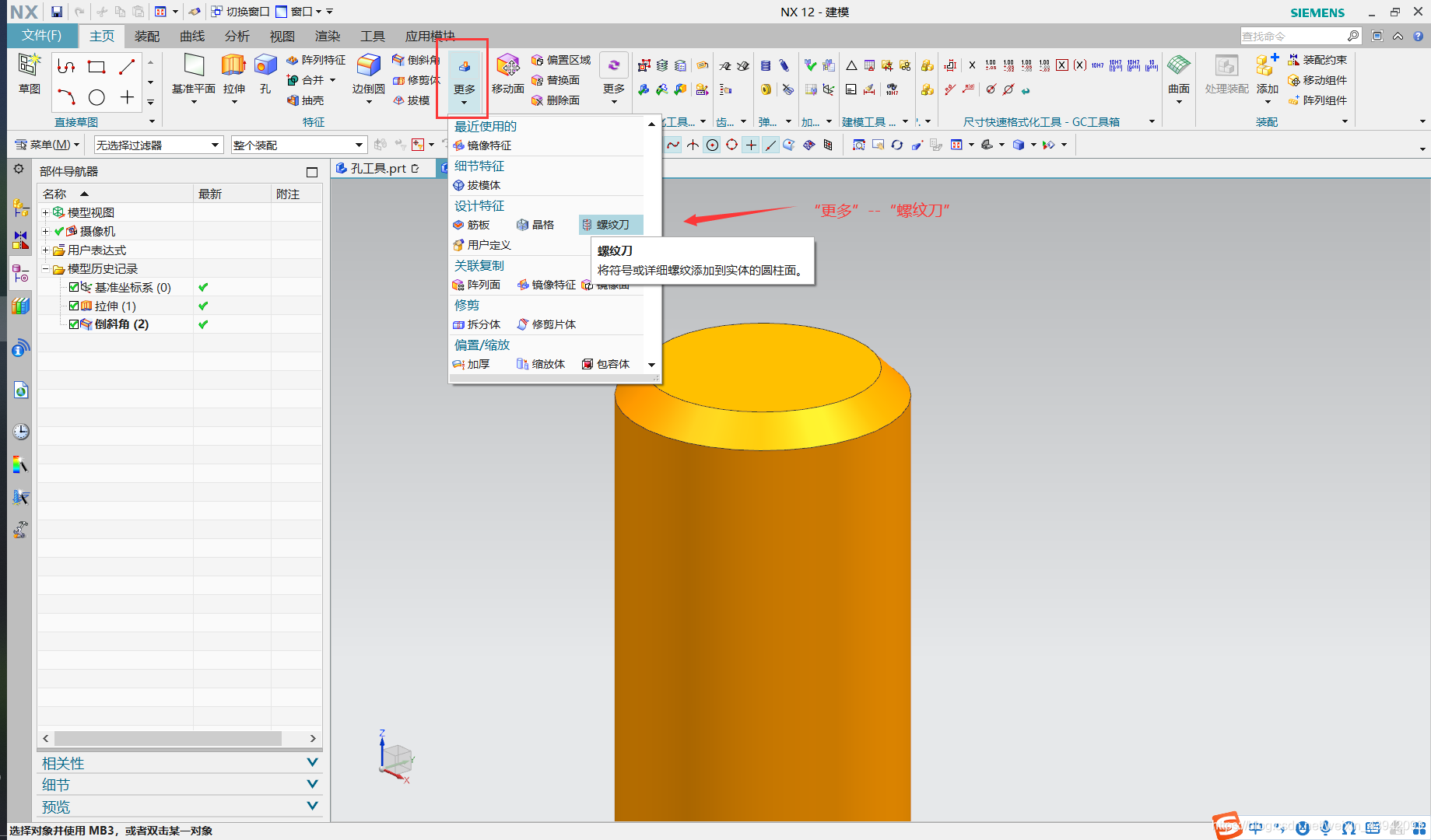

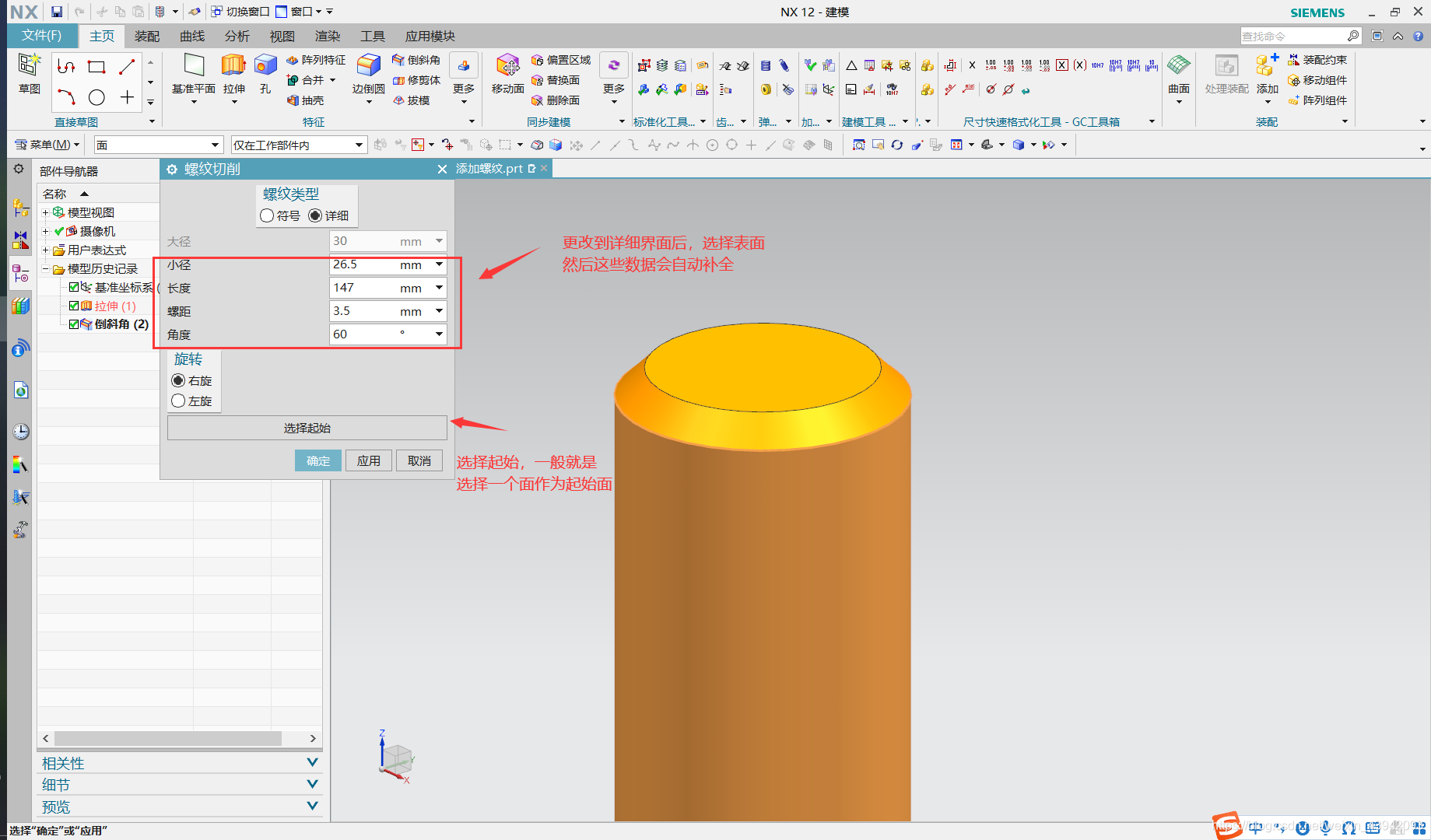

5、添加螺纹

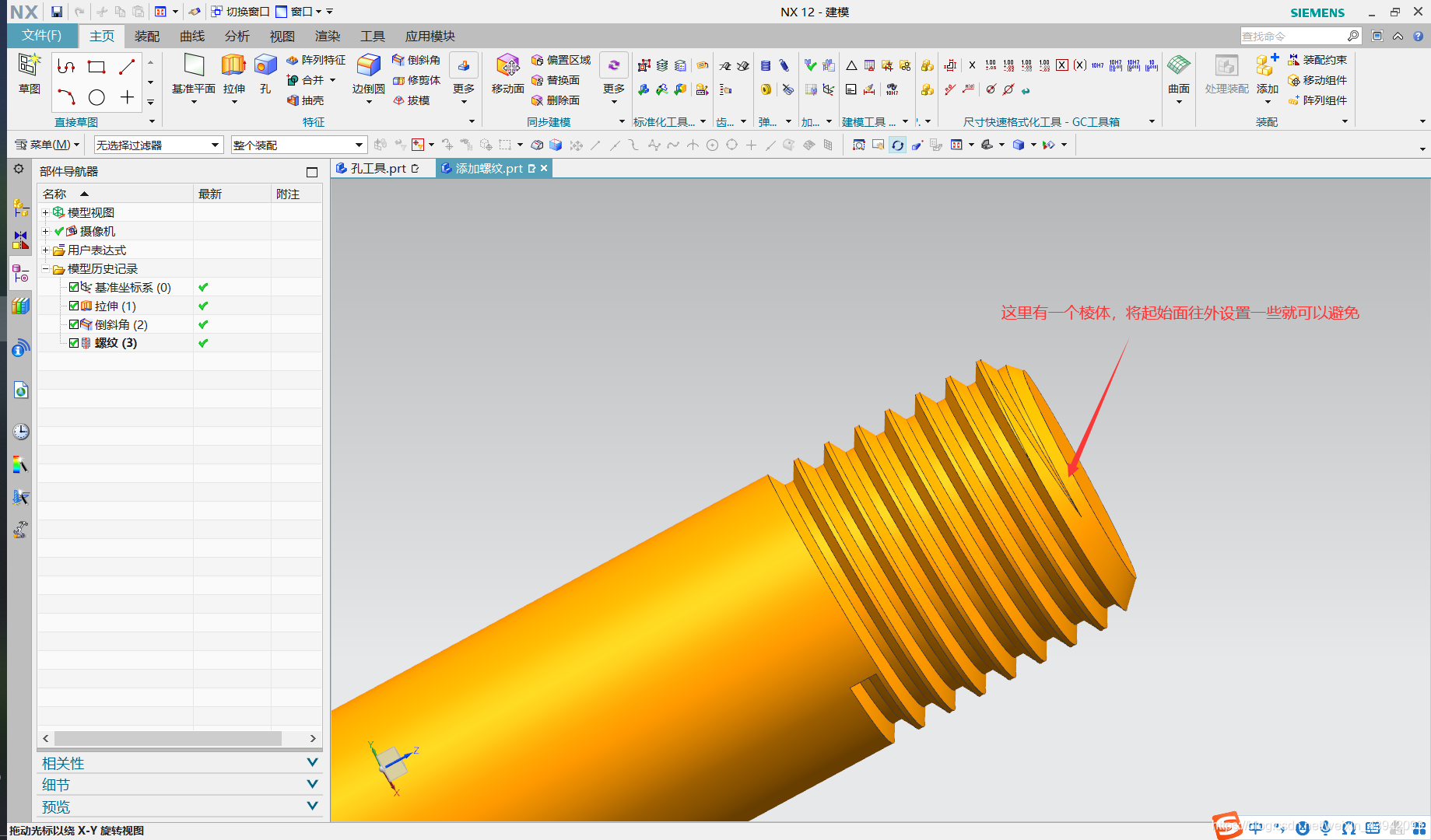

螺纹工具是给实体添加螺纹,比如丝杠 添加的螺纹一般起点都是需要倒角 详细螺纹的起始位置要高于实体端面,会行成进刀槽

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

在这里插入图片描述

以这个基准面为起始面重新开螺纹

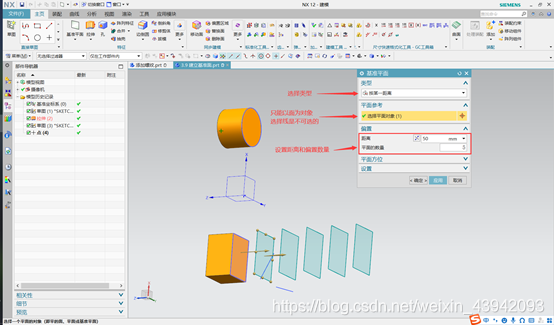

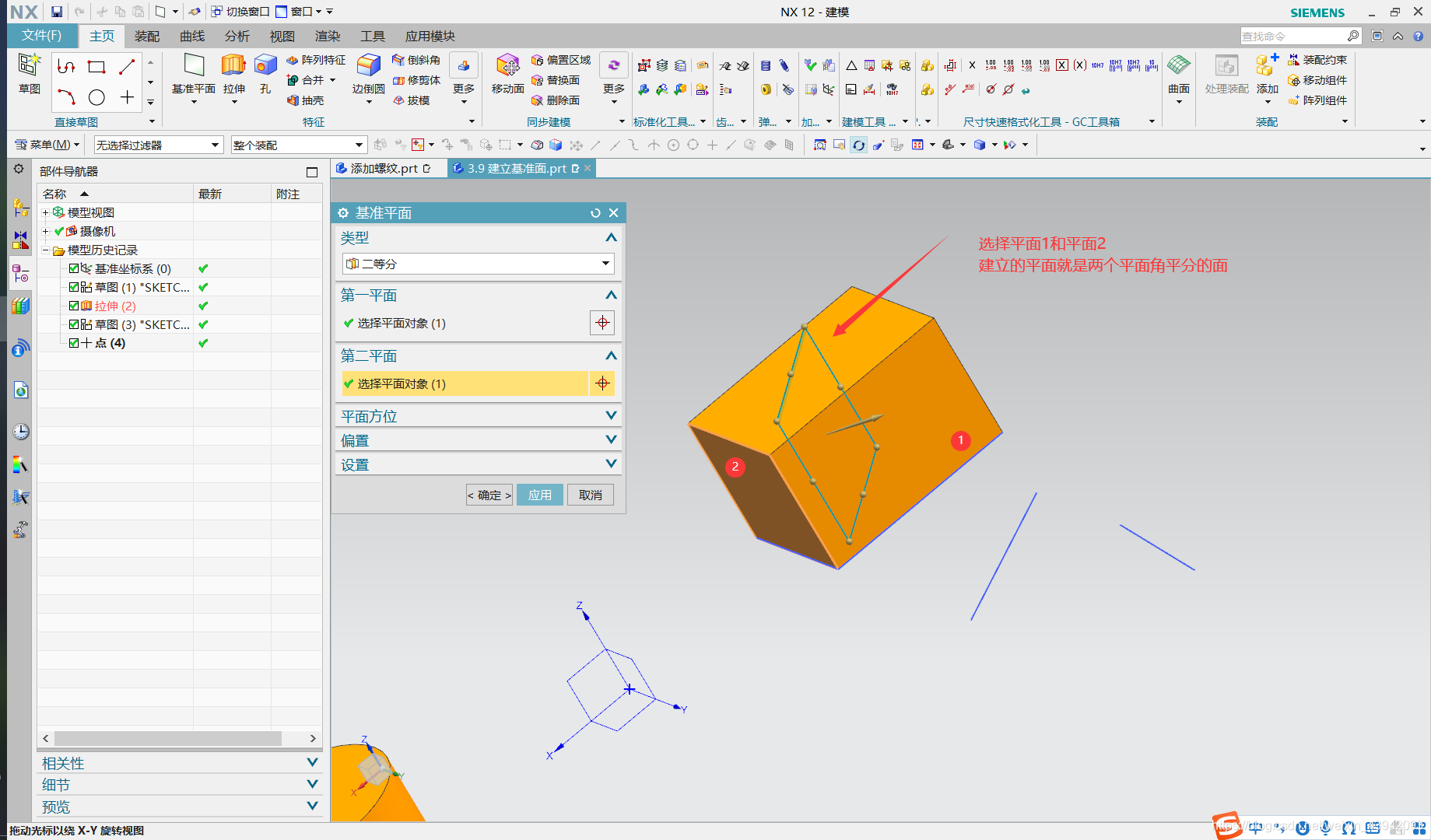

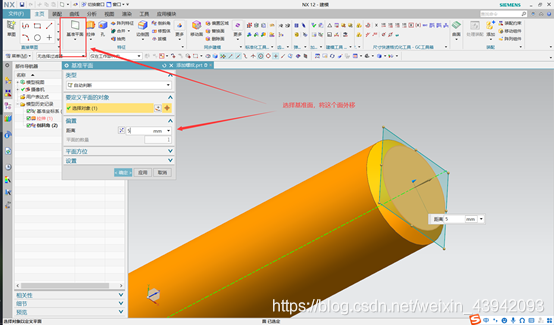

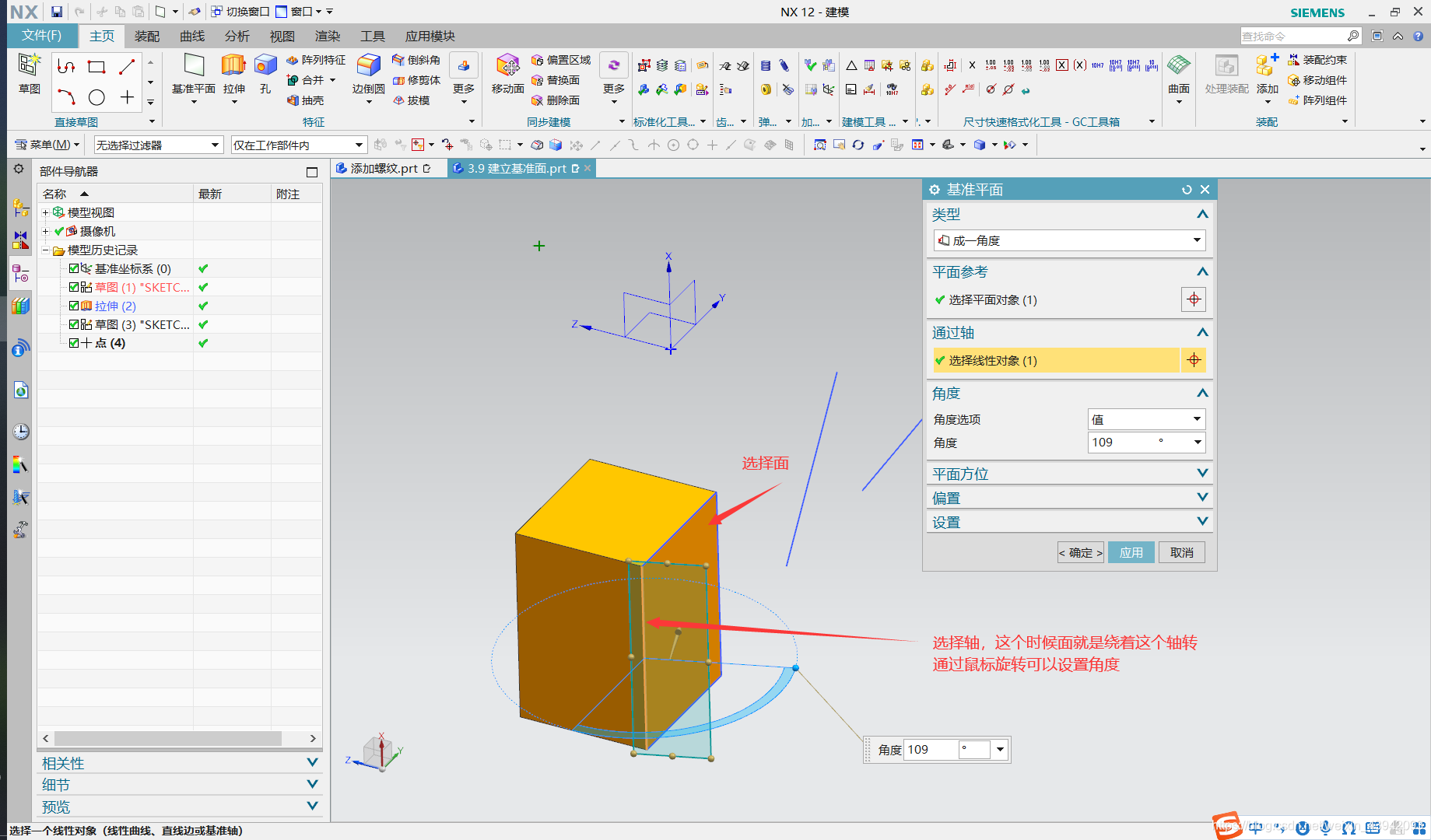

6、建立基准面

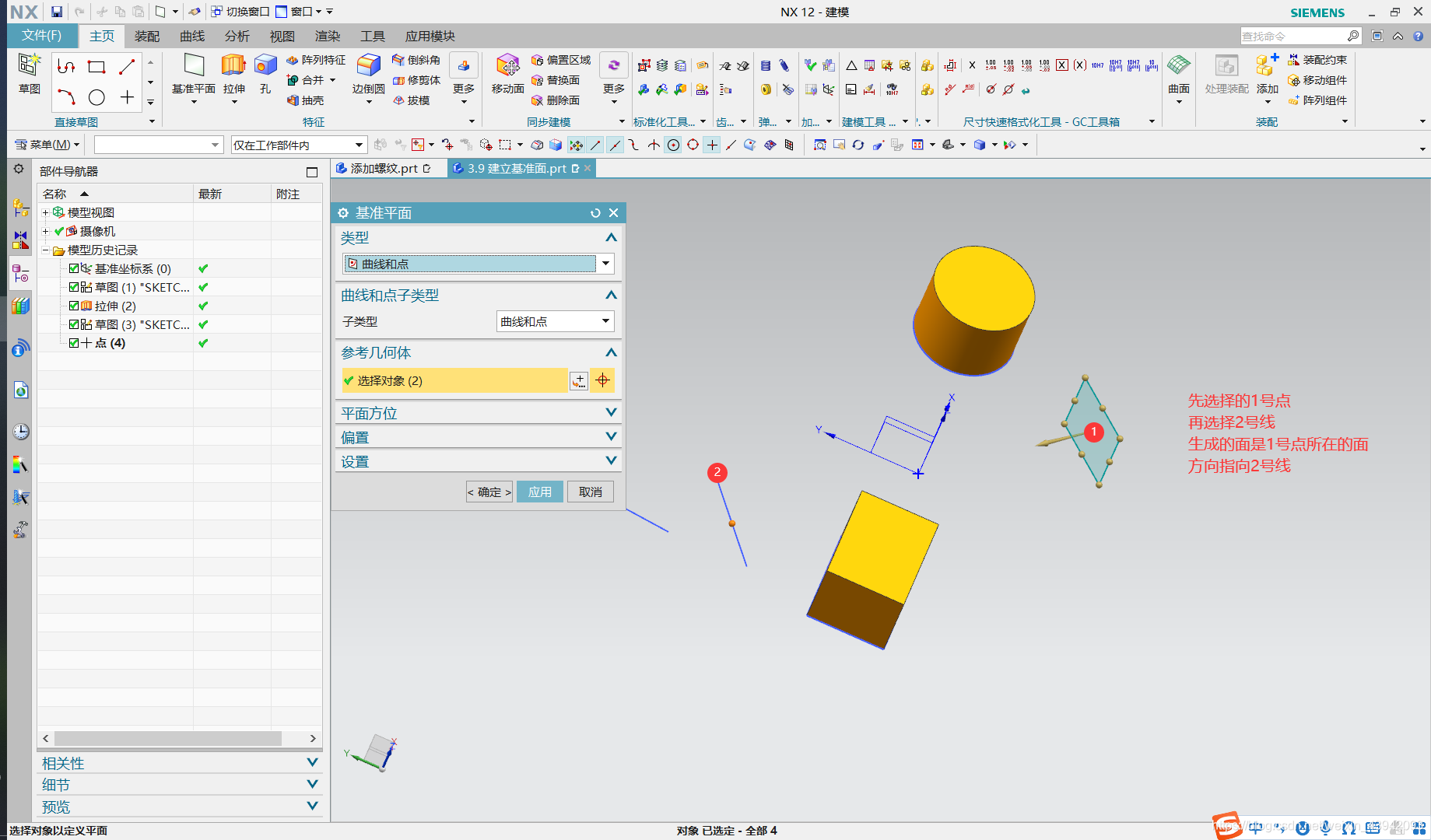

面是无穷大的,有很多创建的方法 按距离生成新的面,参考只能是面,不能是线 曲线和一个点可以确定一个平面,面的法相方向指向第二个选中的对象


在这里插入图片描述


在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

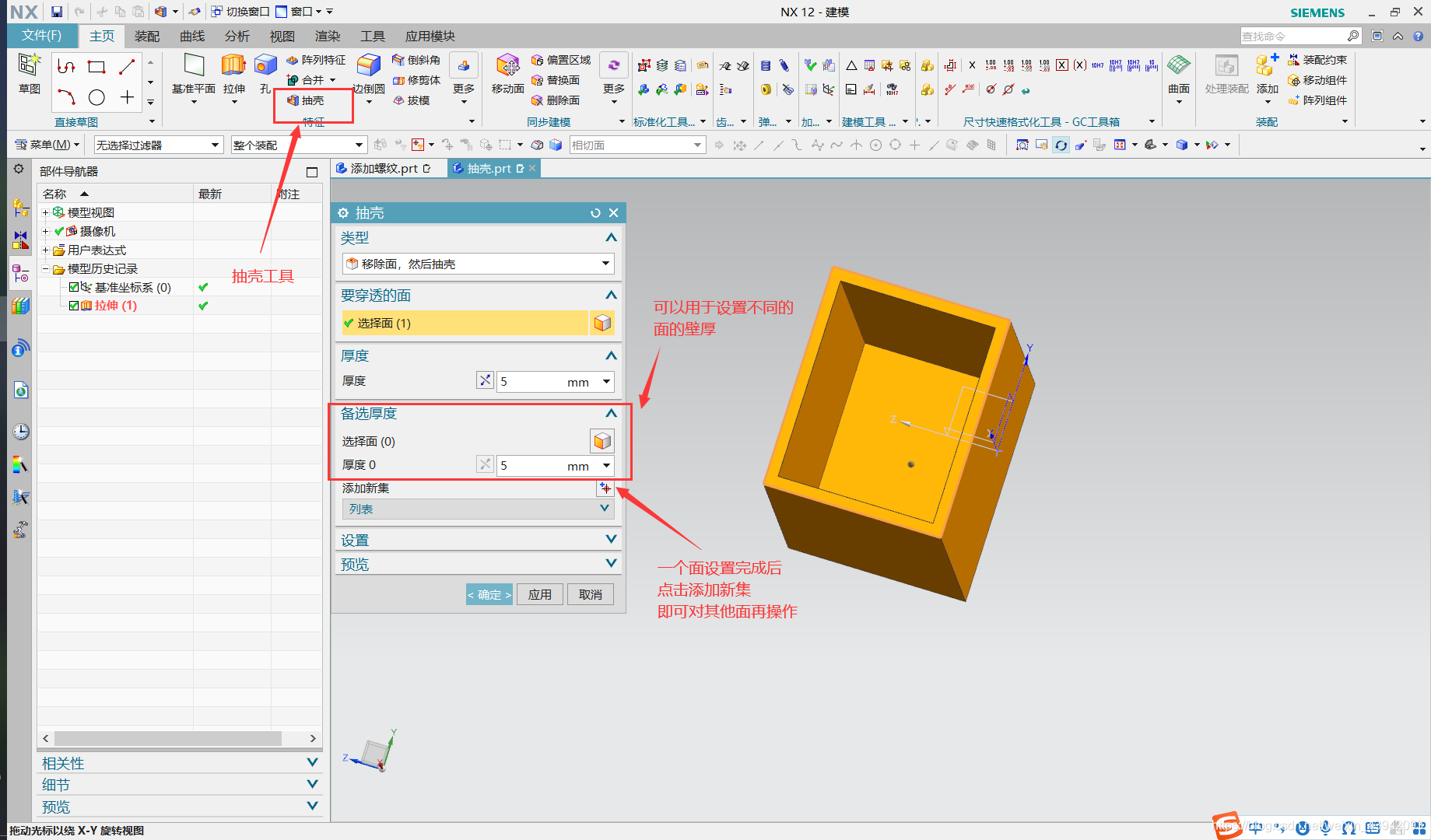

7、抽壳工具

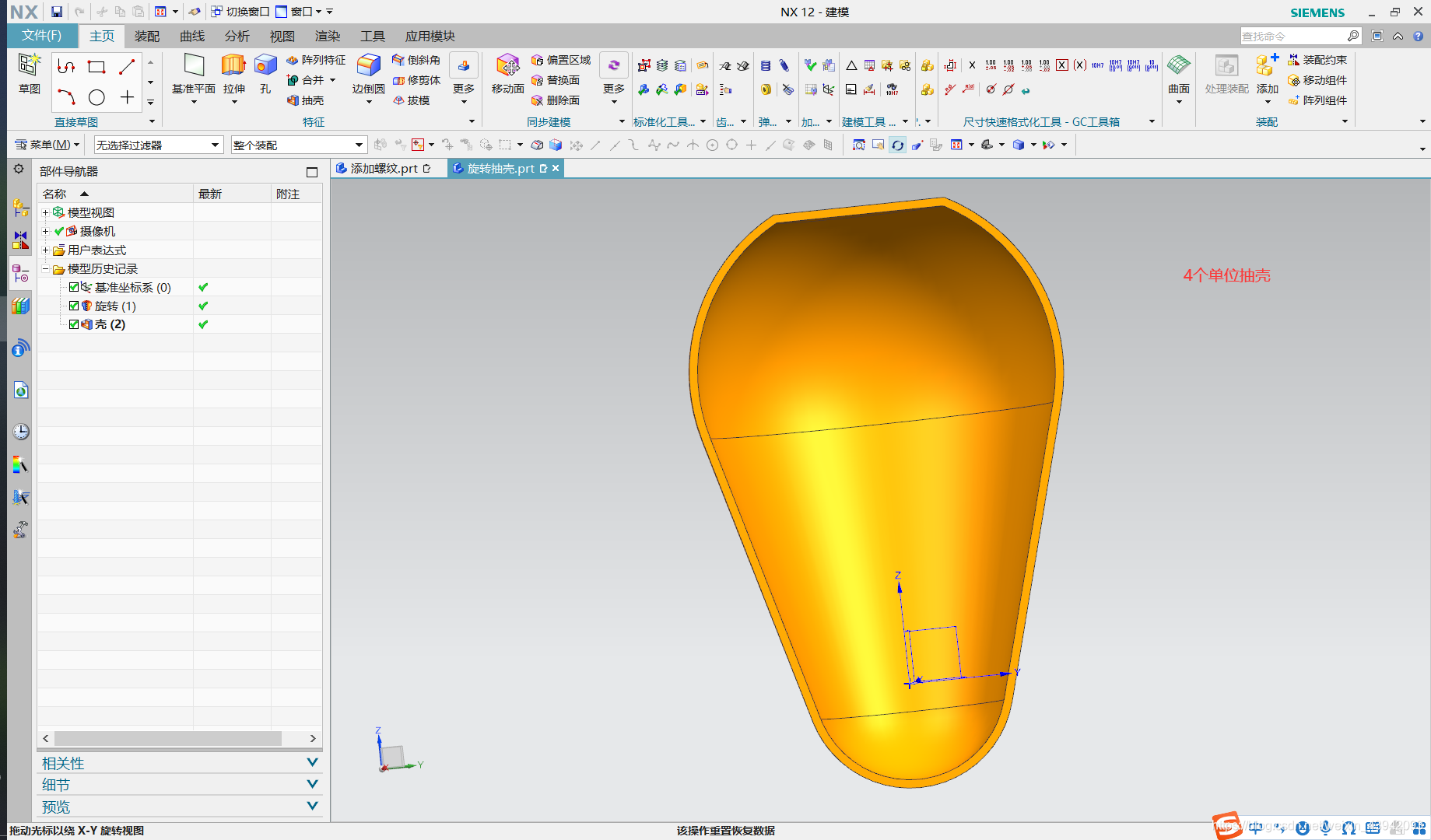

抽壳可以单独设定壁厚 可以点击箭头手动输入或者点击列表进行操作

在这里插入图片描述
在这里插入图片描述

练习

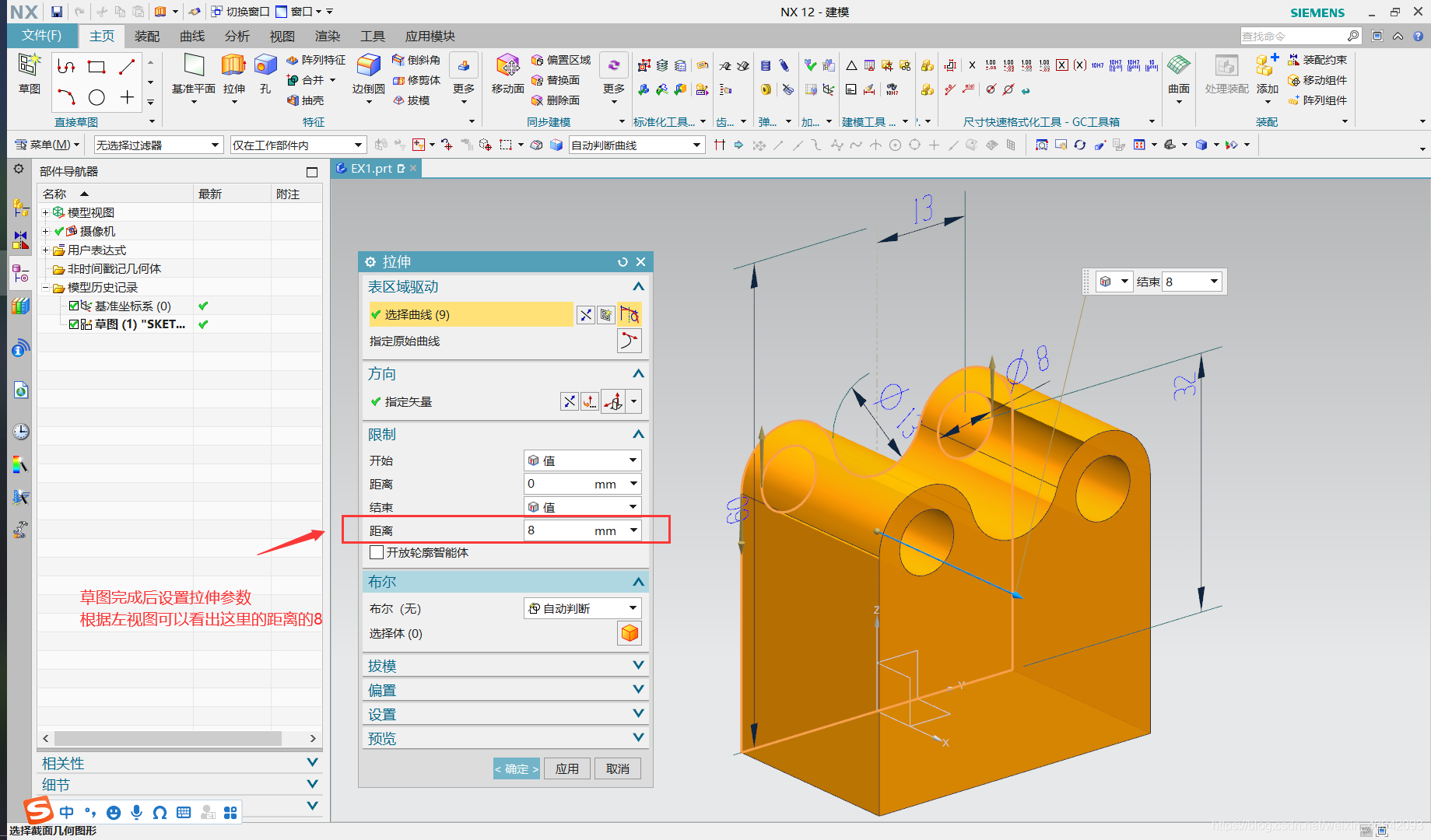

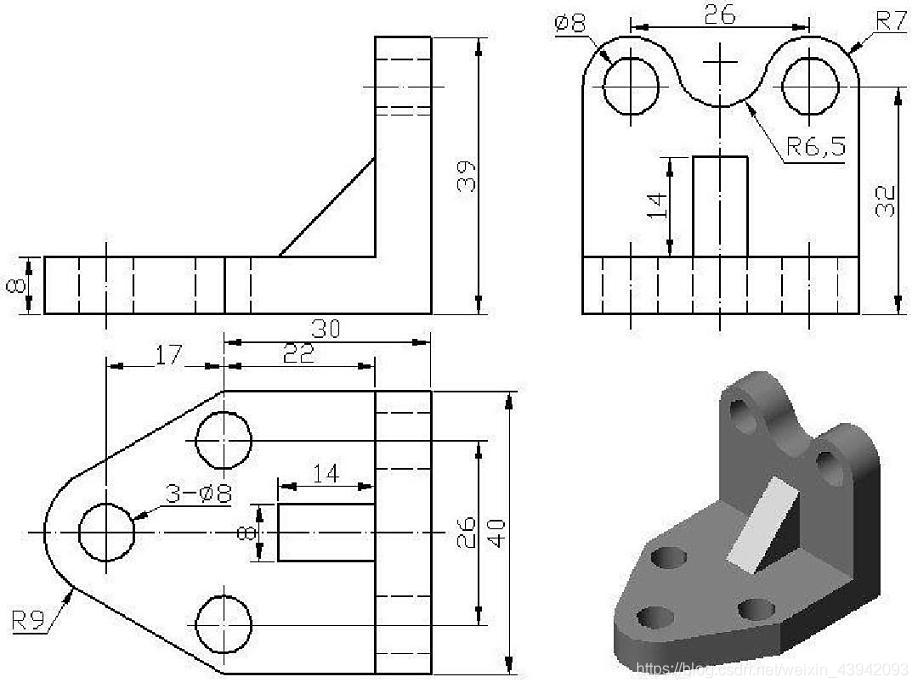

EX1(拉伸)

在这里插入图片描述

1、整体思路分析
可以先绘制竖直的截面,然后对其进行拉伸 再绘制底面的截面,然后再进行拉伸 最后拉伸底面和竖直面夹住那个部件

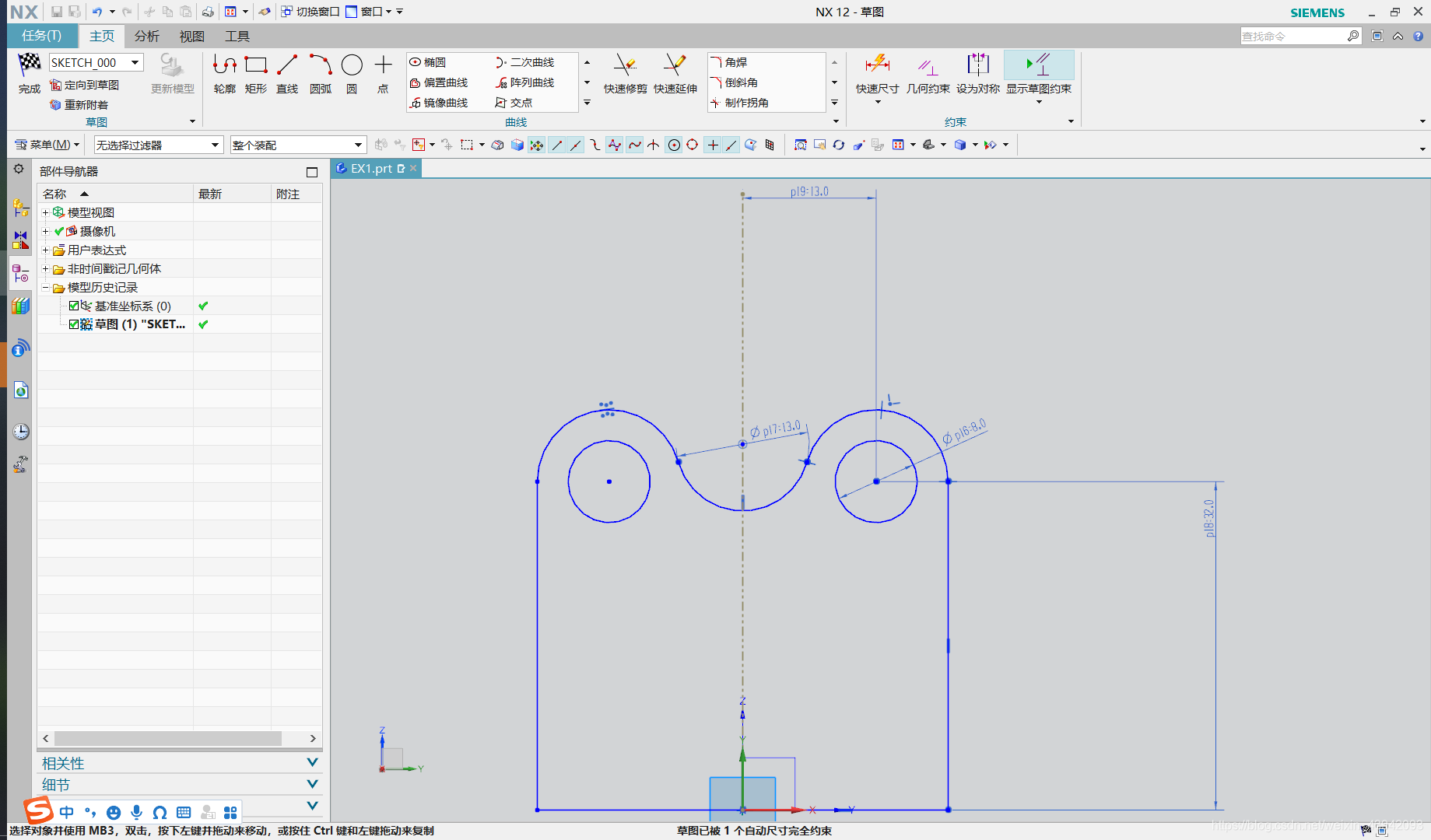

2、竖直面的绘制
分析: 1、可以使用镜像,绘制右边一半就行 2、确定参考直线,沿Z轴绘制直线并转化为参考线 3、新建拉伸文档
创建完成后会自动进入草图模式

在这里插入图片描述


在这里插入图片描述


在这里插入图片描述
在这里插入图片描述

在这里插入图片描述

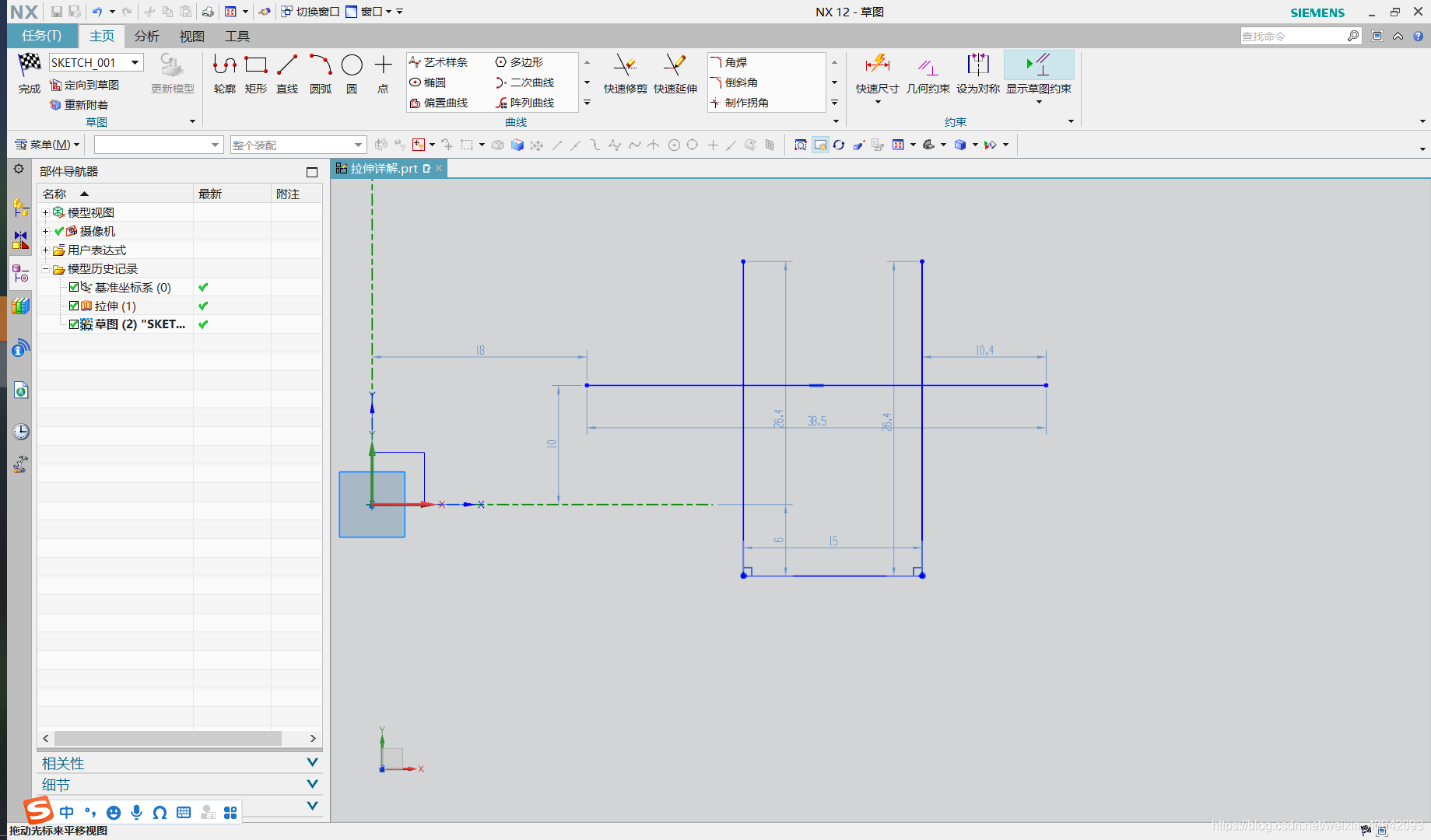

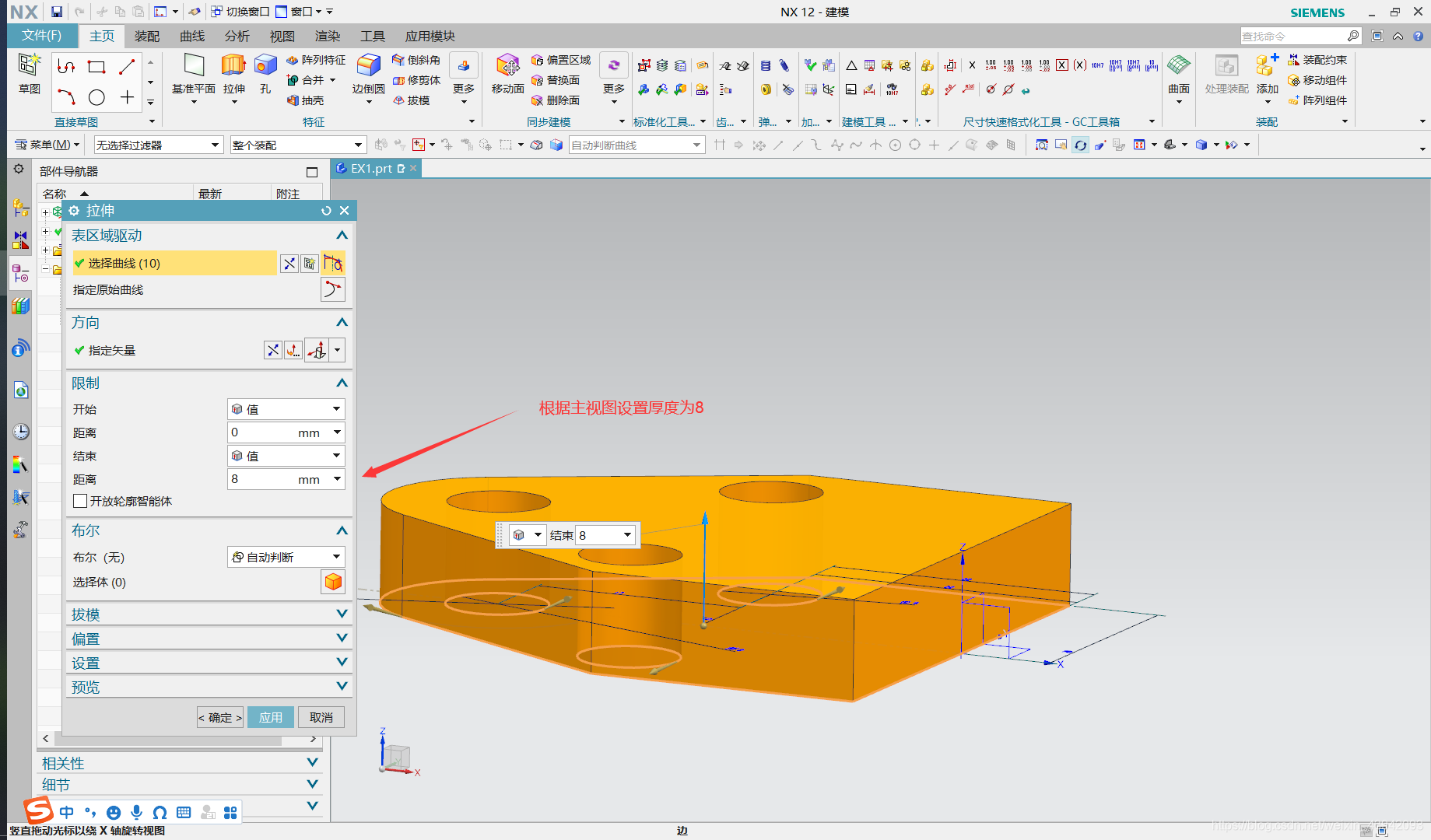

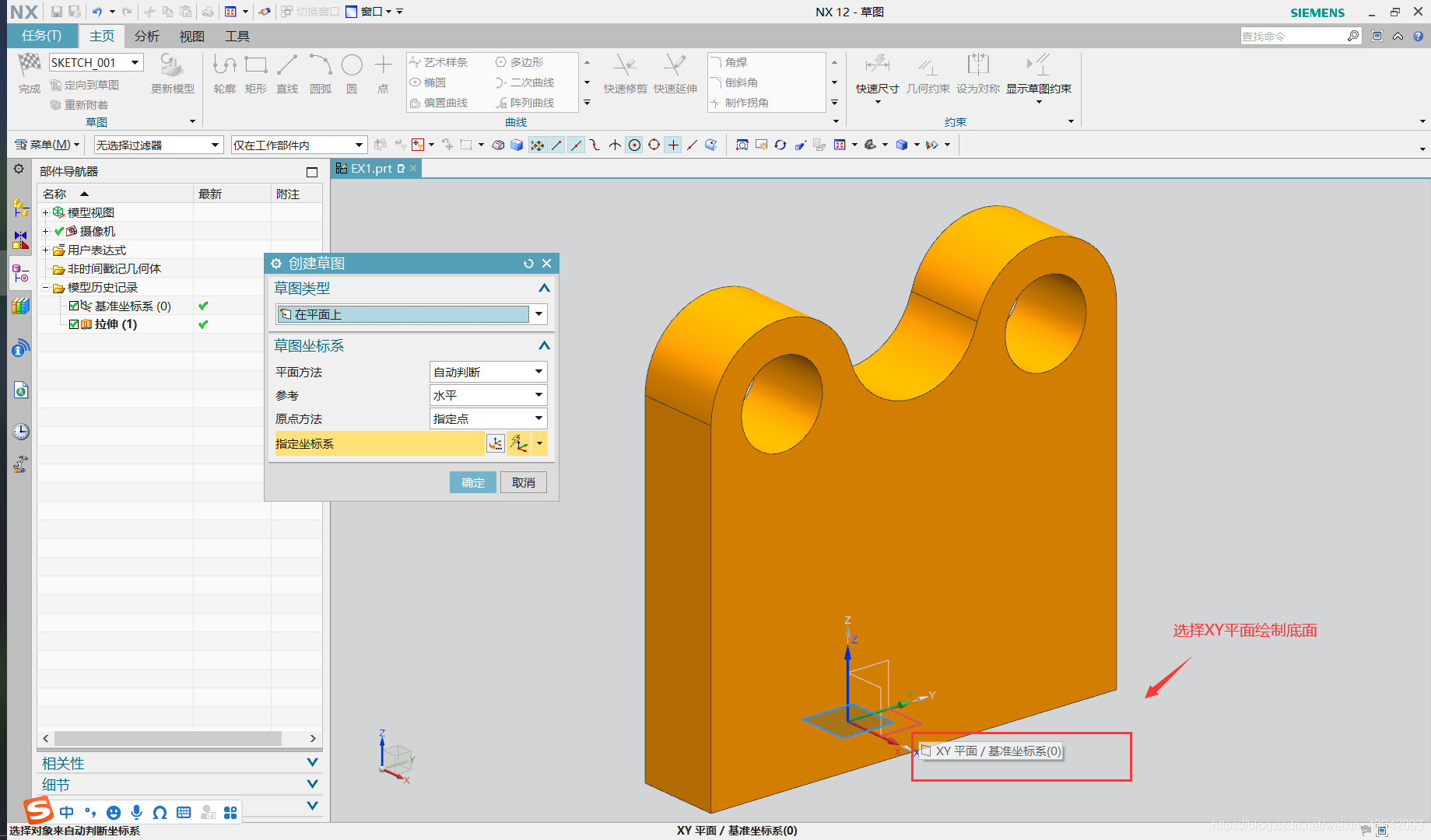

3、底面的绘制
分析


在这里插入图片描述

在这里插入图片描述

在这里插入图片描述


在这里插入图片描述

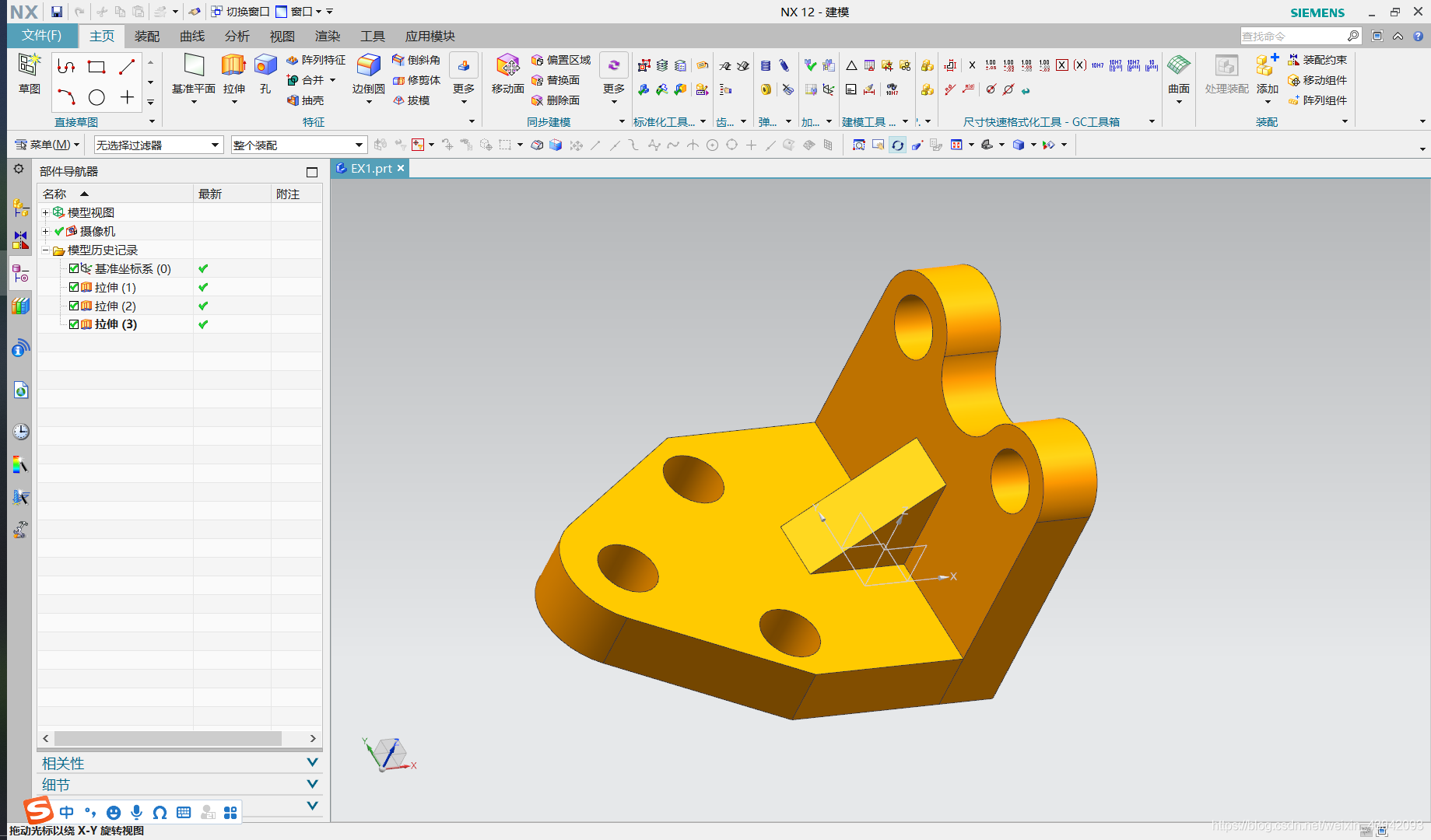

4、最后一个器件的绘制
分析 只有一个三角形的绘制

新建拉伸文档

构建XZ平面

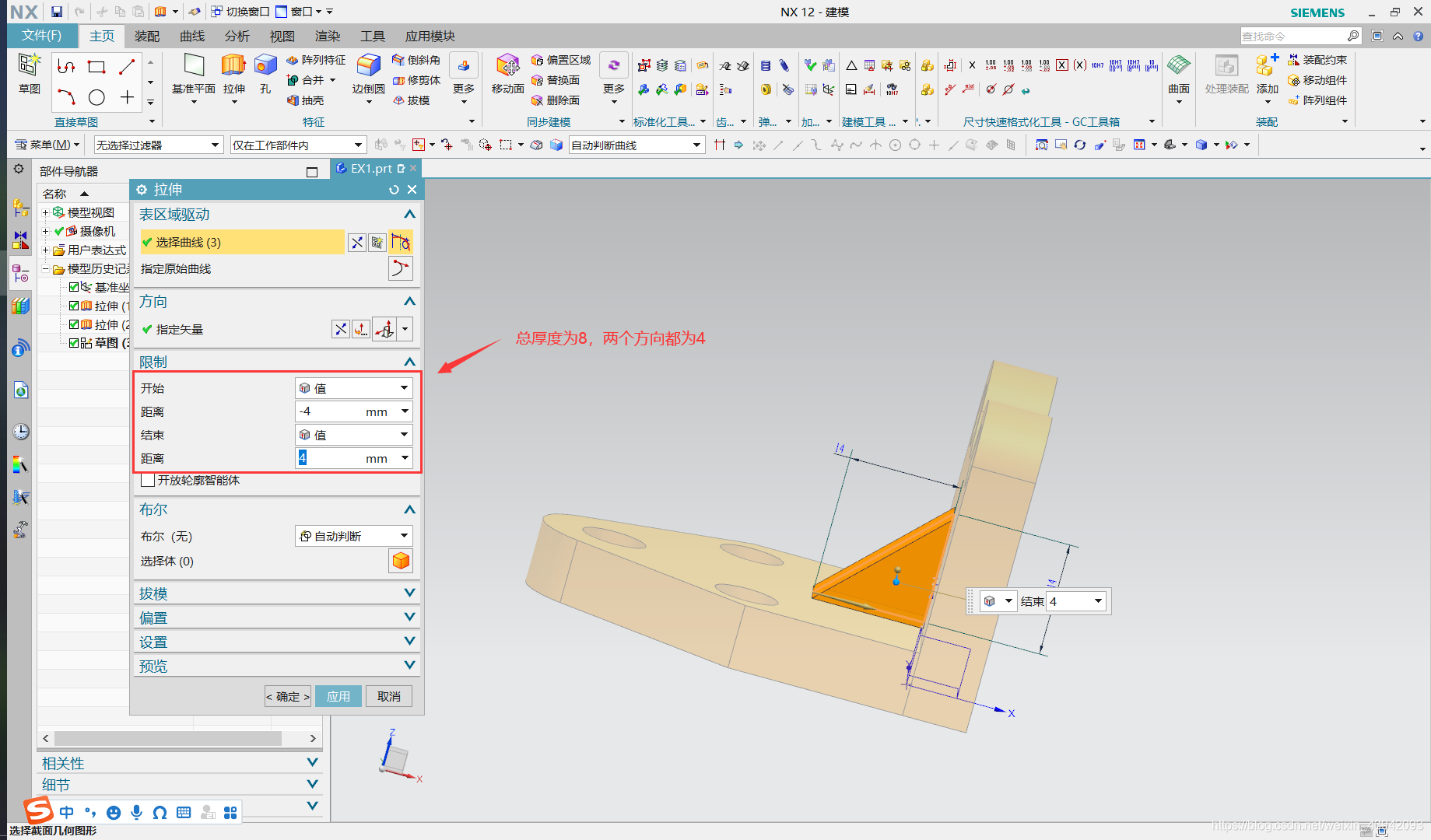

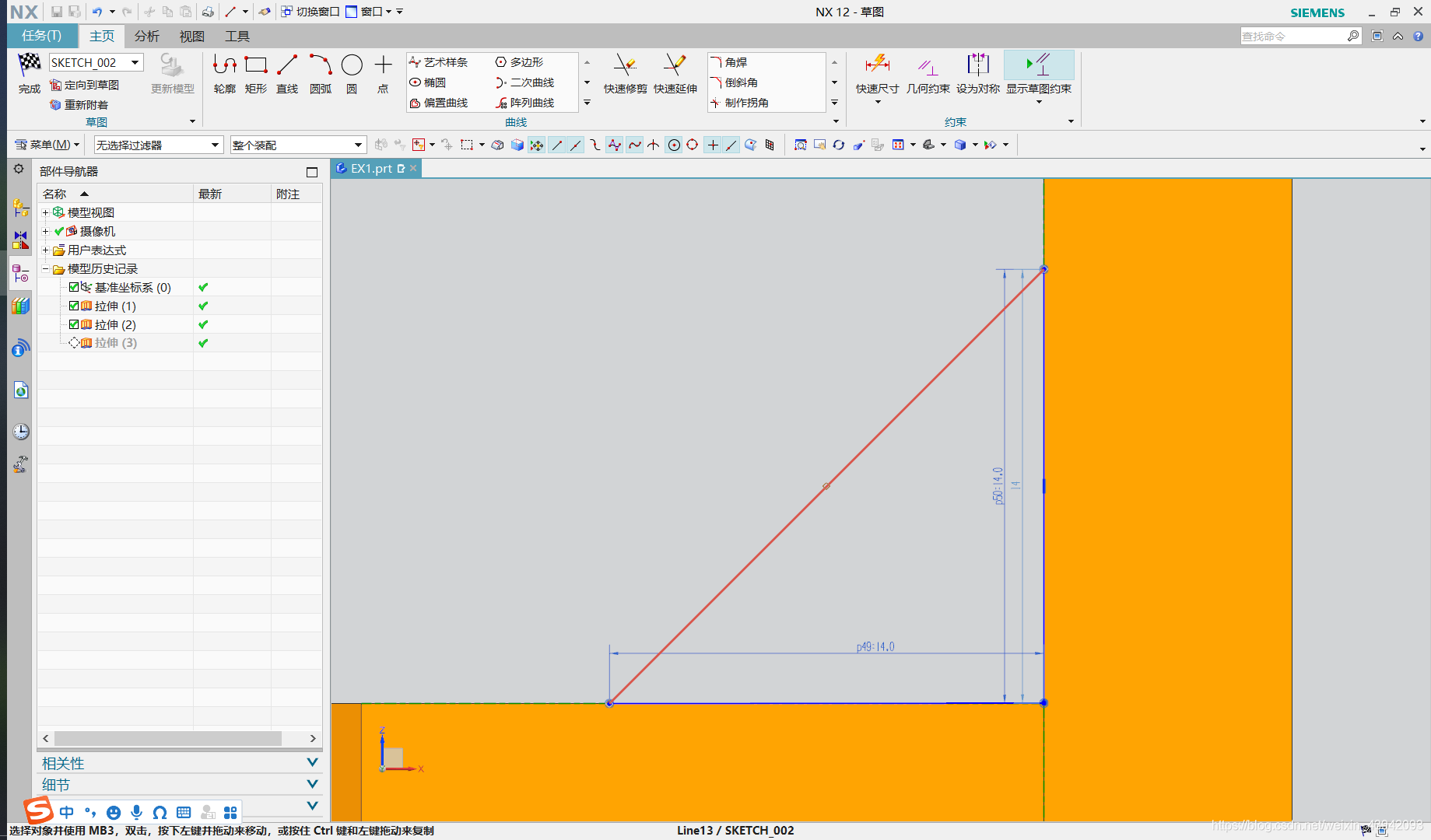

绘制三角形

绘制腰为14的等腰三角形

在这里插入图片描述


在这里插入图片描述

在这里插入图片描述

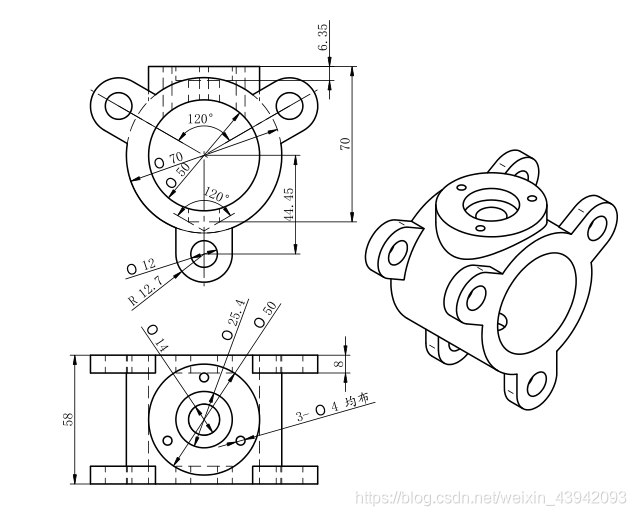

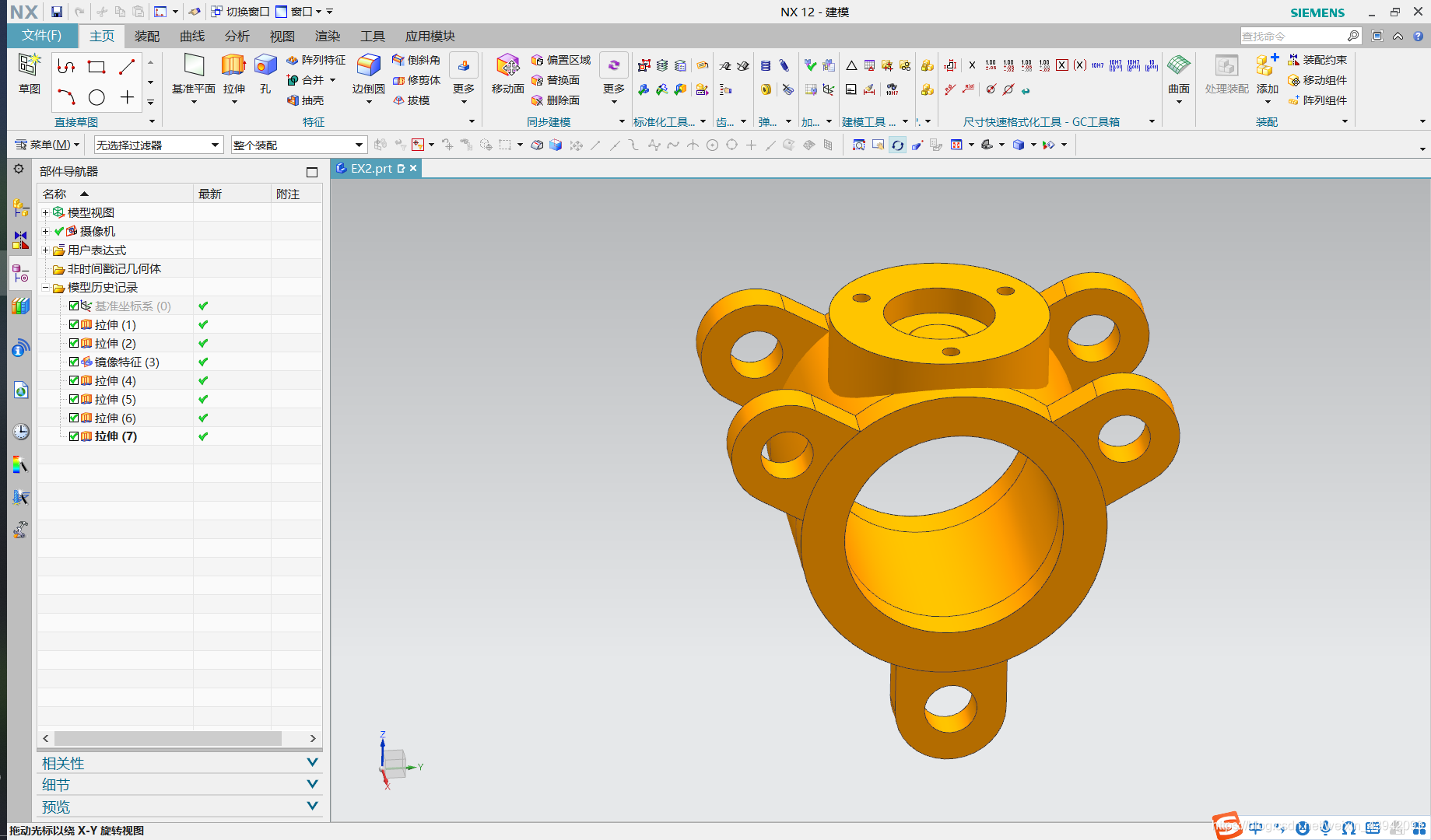

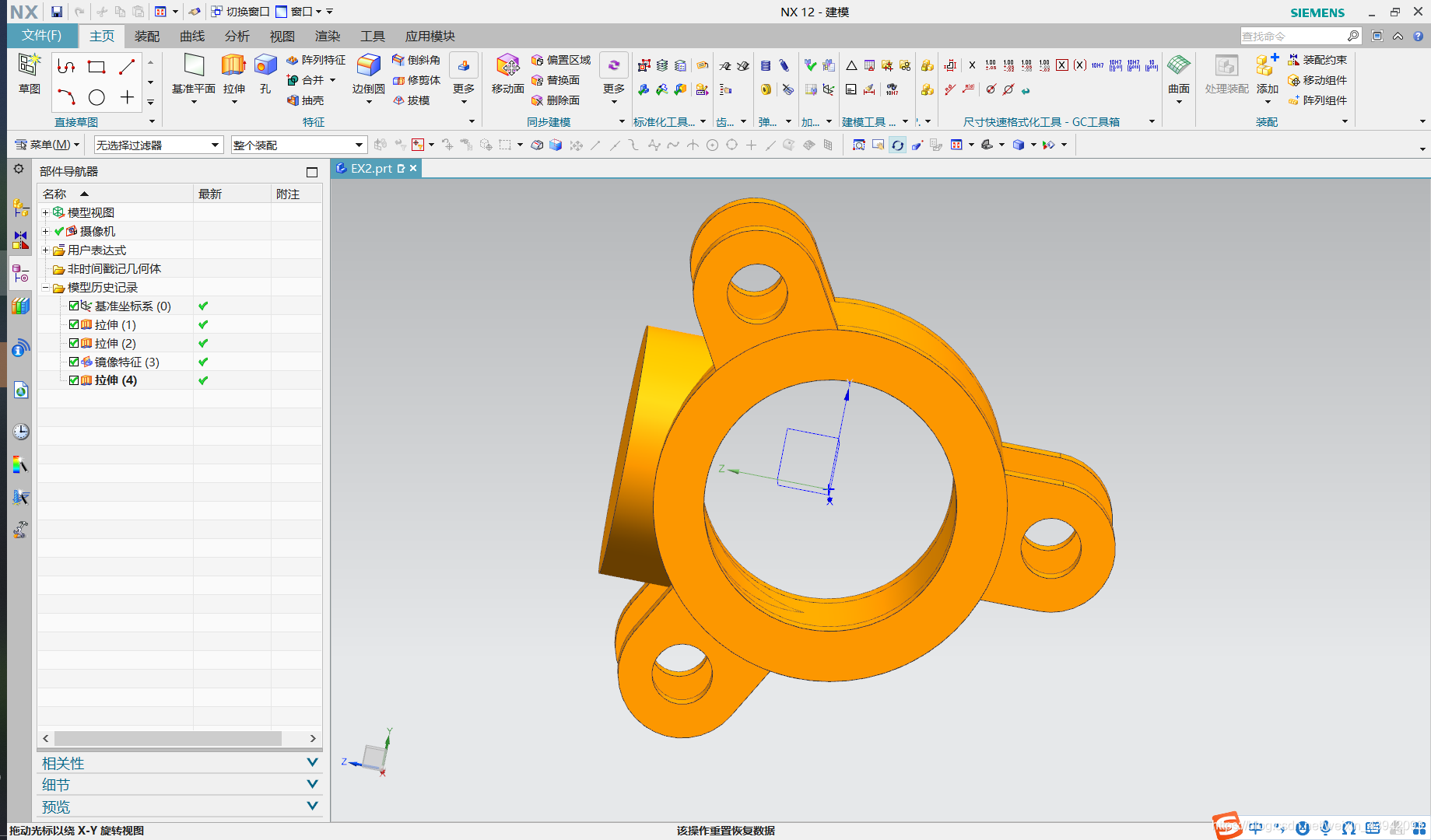

EX2(布尔运算)

在这里插入图片描述

1、整体思路分析
这是一个对称图形,可以通过对称拉伸形成 首先在YZ绘制主视图进行拉伸 然后在XY平面绘制俯视图进行拉伸
2、主视图绘制
因为轴体和轴耳的厚度不一样,所以两个分开拉伸
使用对称值拉伸,设置拉伸长度为58/2轴耳绘制

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

3、俯视图绘制
在XY平面建立

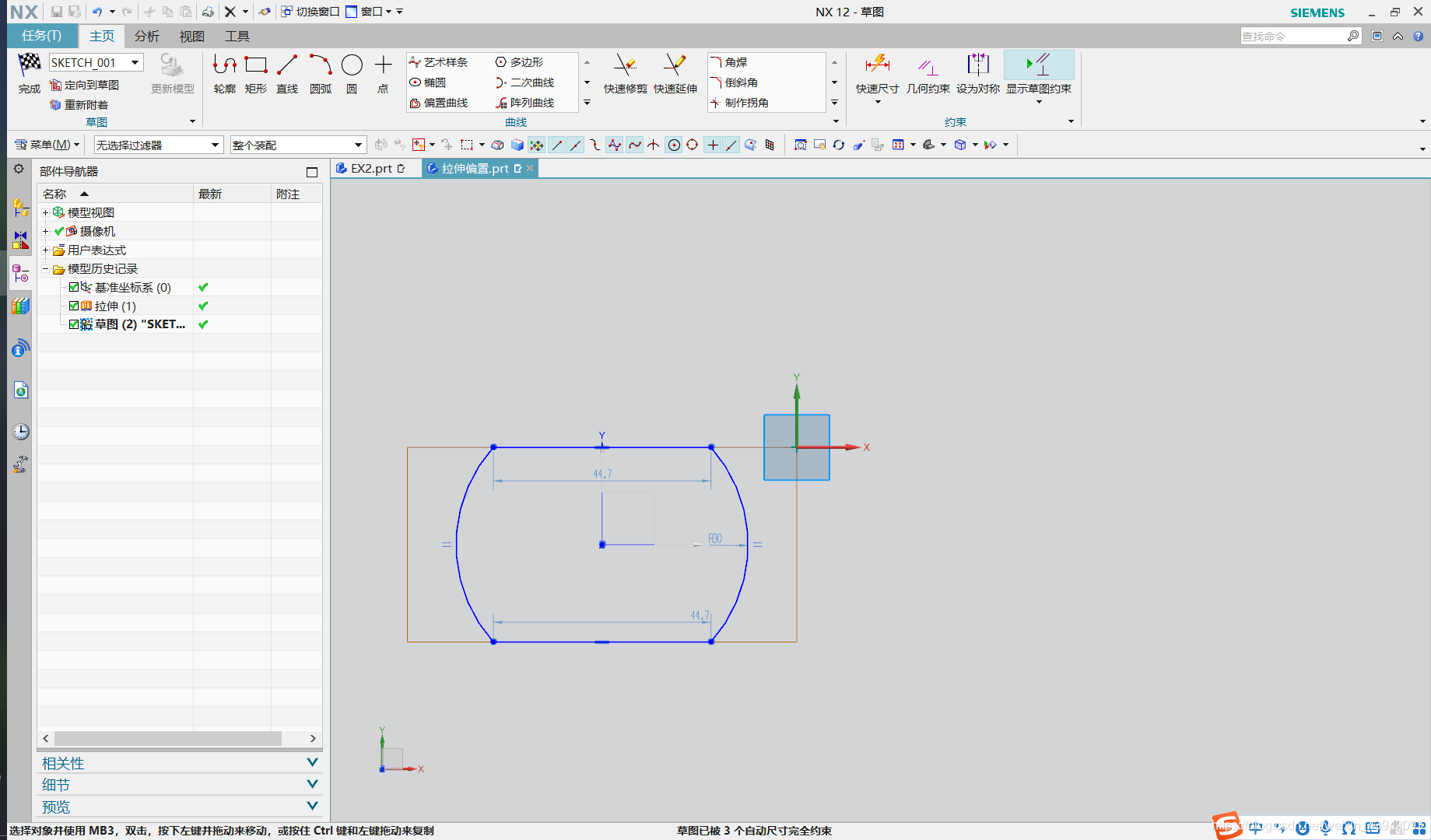

在这里插入图片描述
在这里插入图片描述

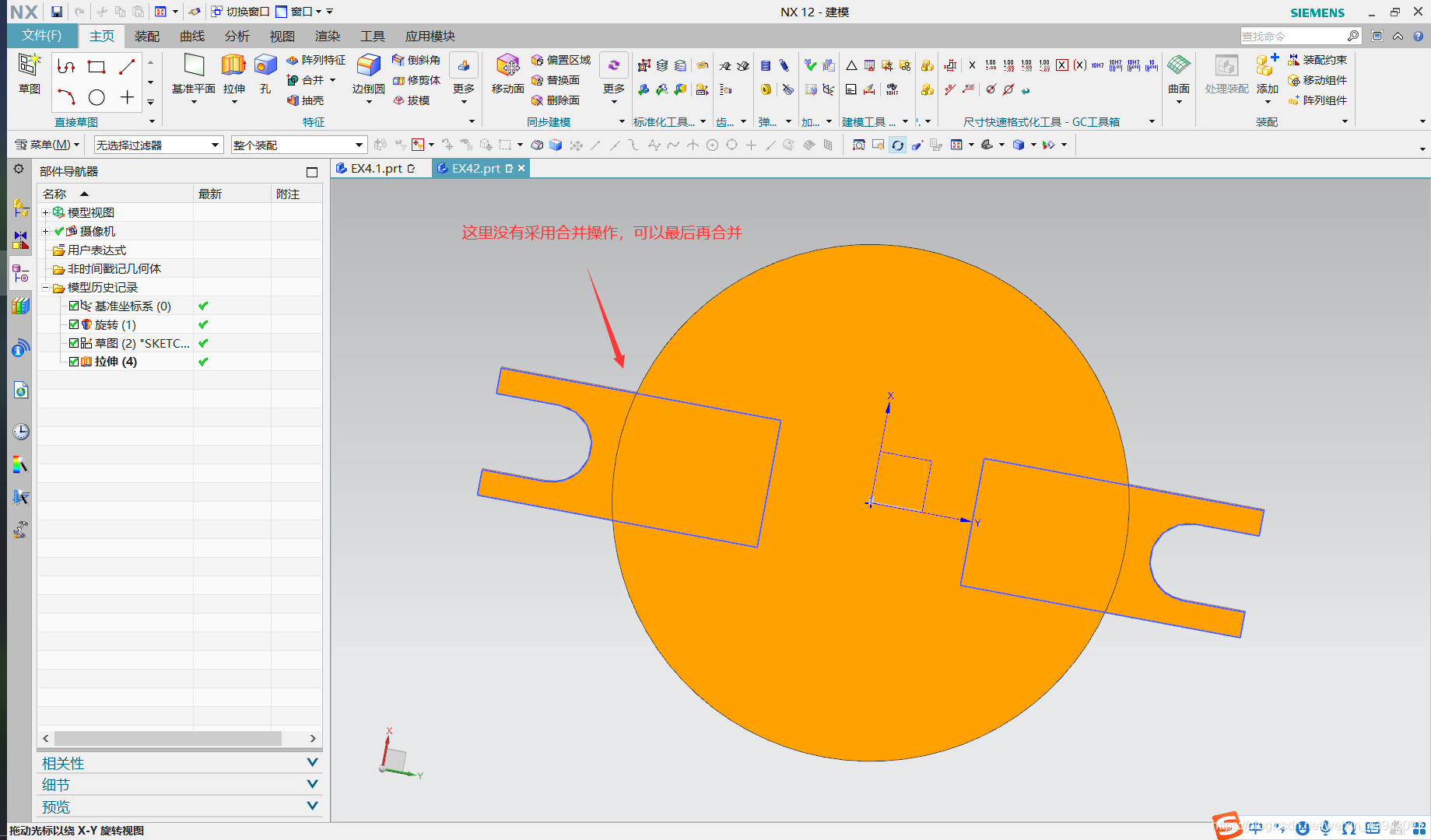

重新选择拉伸平面,为上一个拉伸的表面

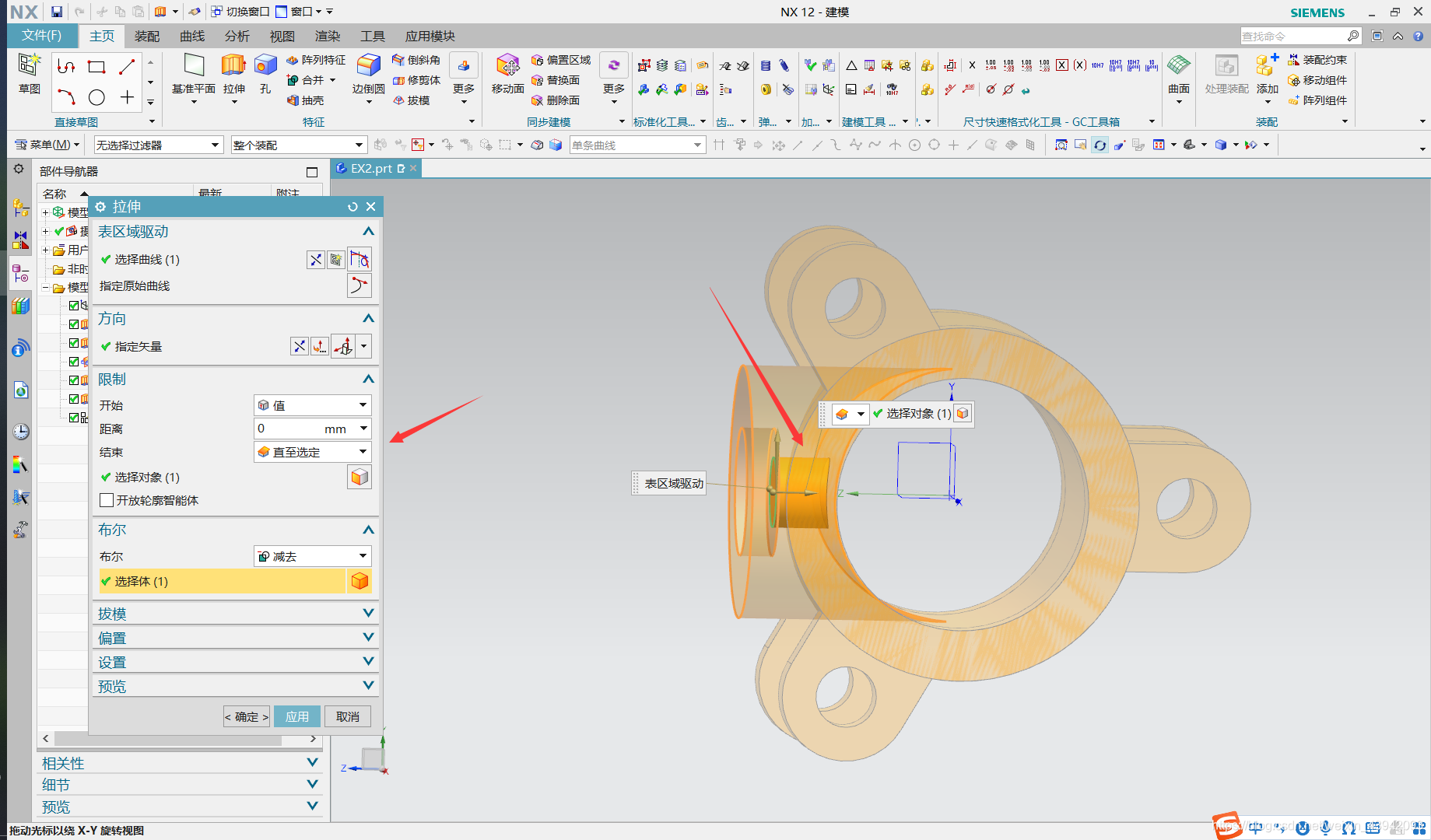

在这里插入图片描述
在这里插入图片描述

在这里插入图片描述

在这里插入图片描述
在这里插入图片描述

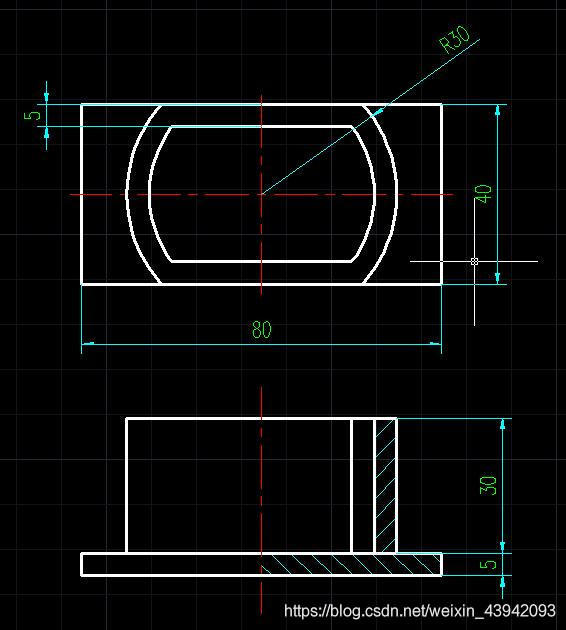

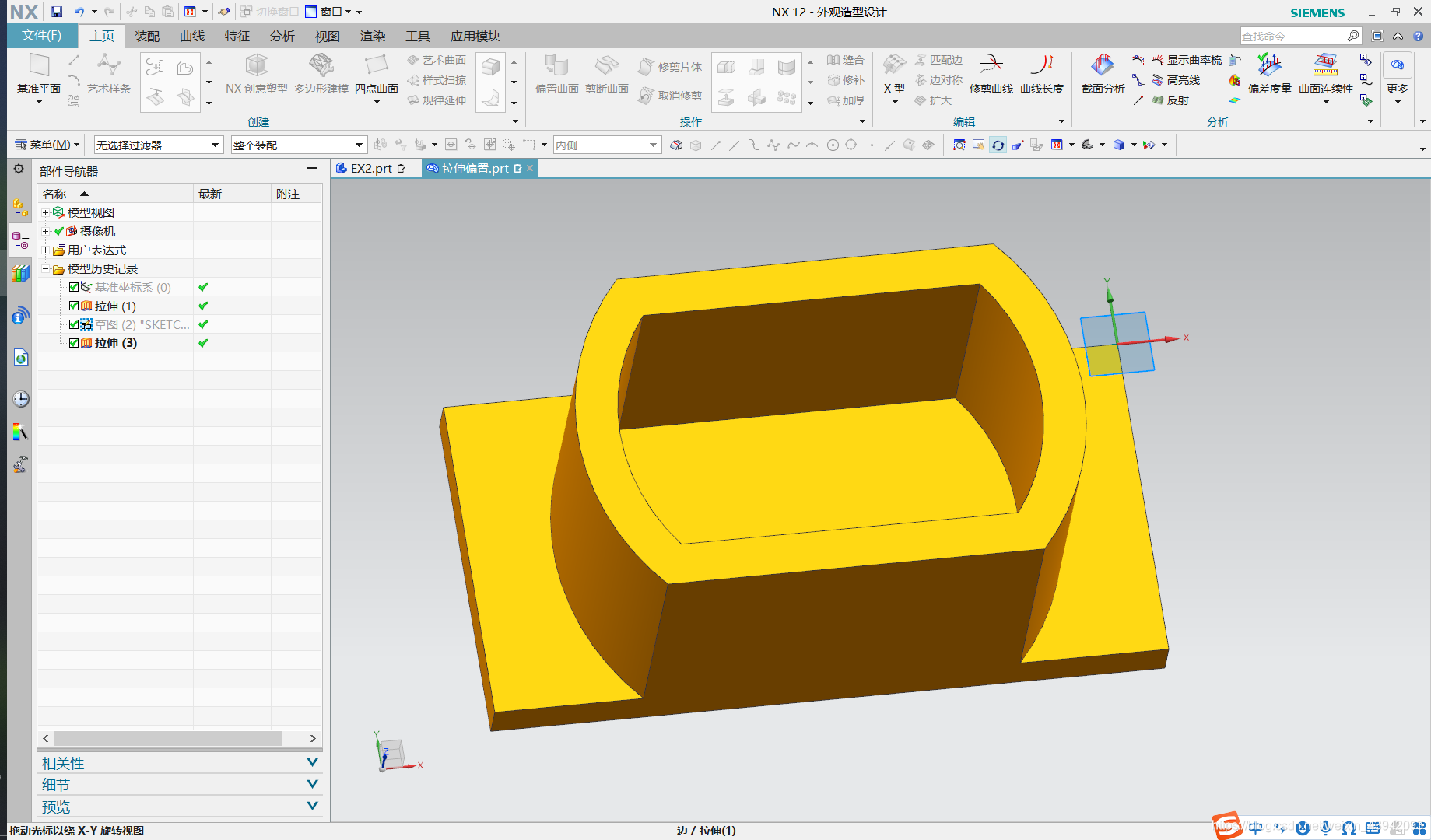

EX3(拉伸偏置)

在这里插入图片描述

1、整体分析
物体的构成构成是一个底板上面放了一个有壁厚的东西 所以先构建底板 再构建上面含有壁厚的东西

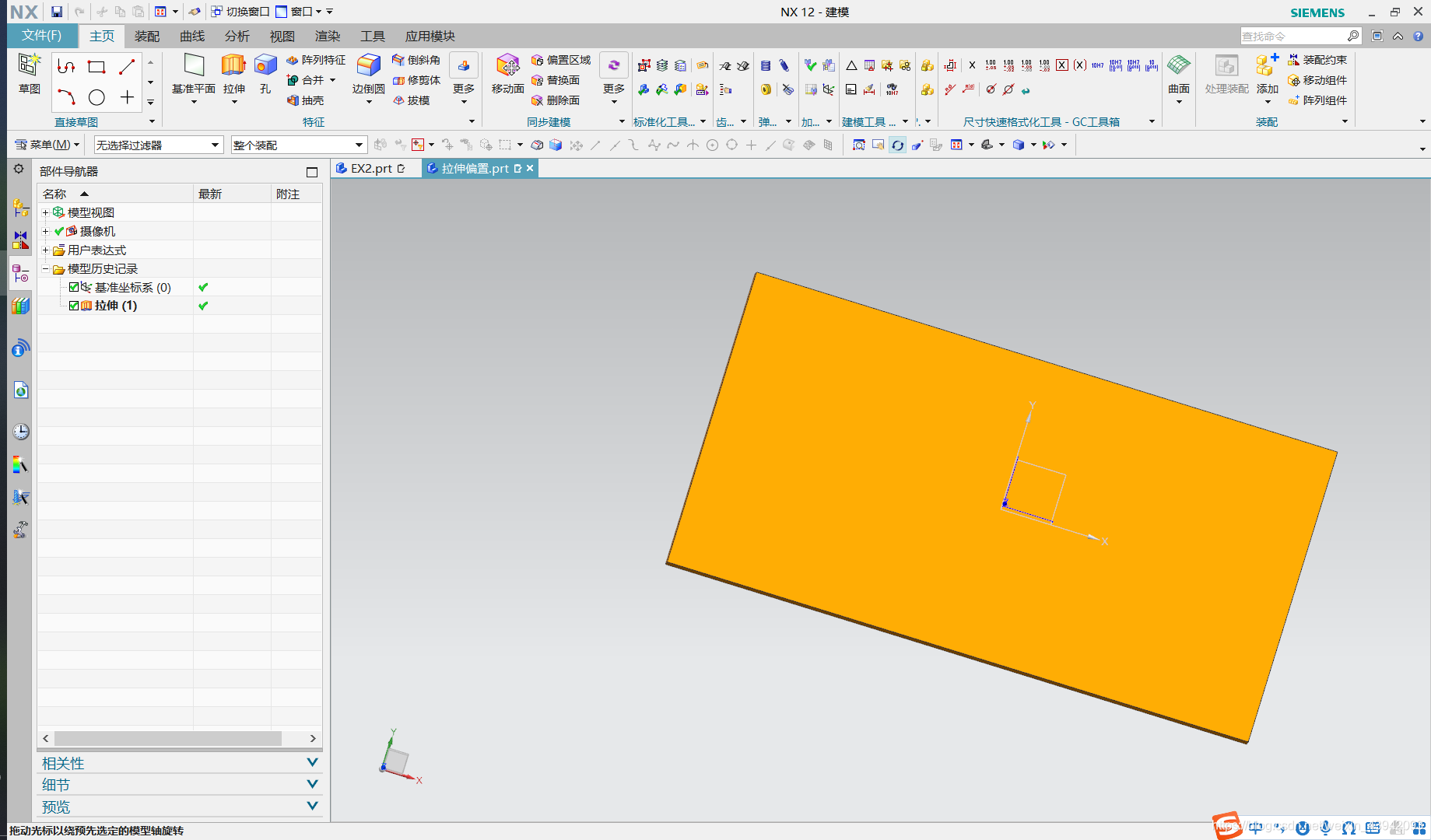

2、底板的绘制

在这里插入图片描述

3、立体的绘制
由一个R30圆和两条直线构成 壁厚为5

在这里插入图片描述
在这里插入图片描述

拉伸高度为30,偏置厚度为5

在这里插入图片描述

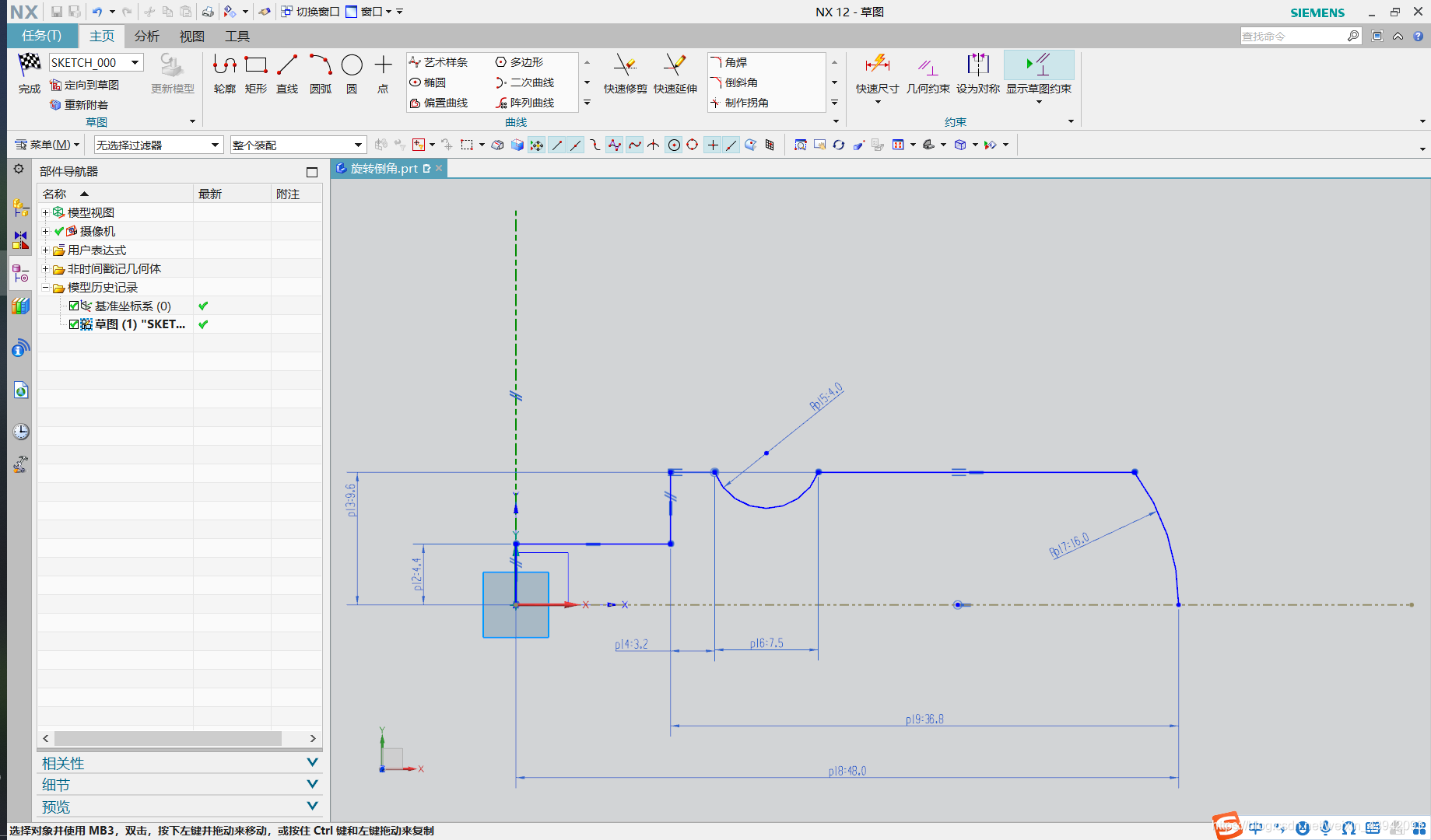

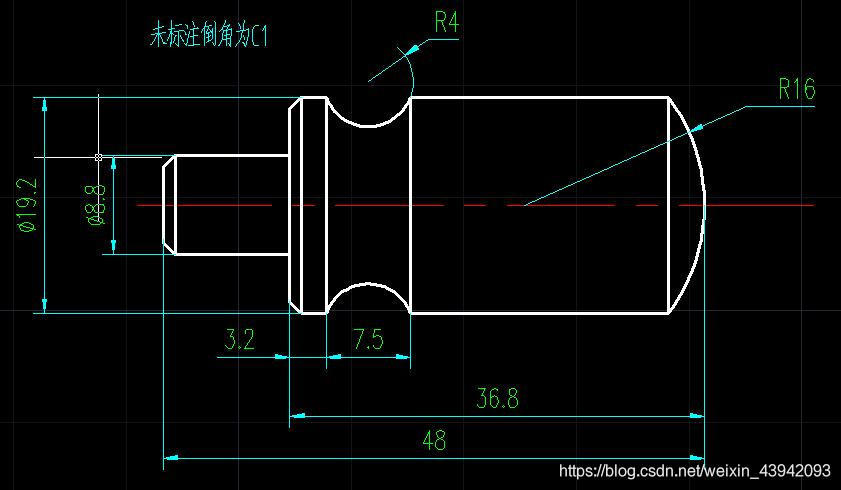

EX4(旋转倒角)

在这里插入图片描述

1、整体分析
绘制上一半,然后绕着轴旋转生成 先设置一条直线,设置为参考线
2、上半部分的绘制

在这里插入图片描述

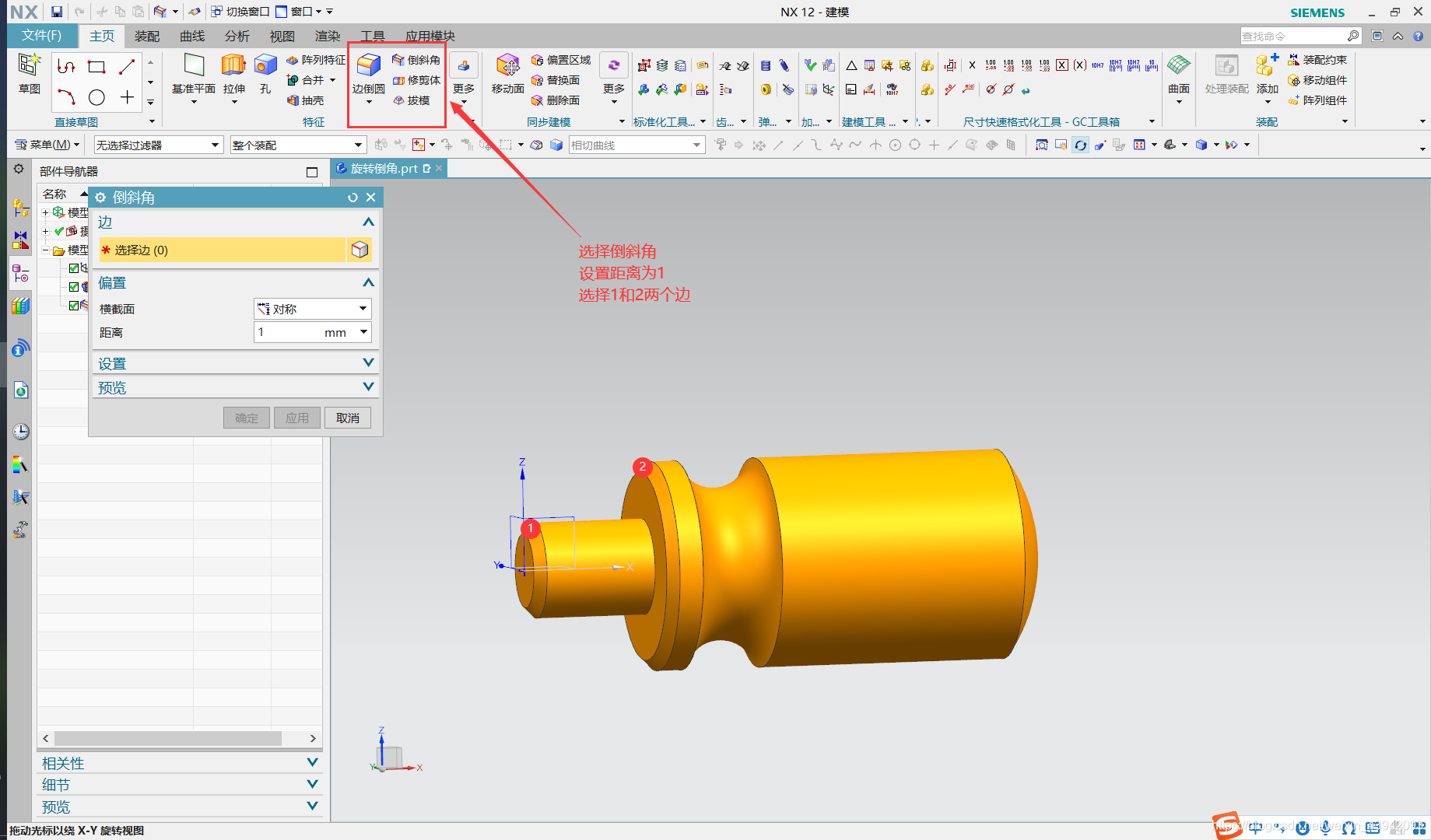

3、倒角绘制
未标记倒角为 C1,意思是倒角是45°

在这里插入图片描述

EX5(旋转抽壳)

在这里插入图片描述

1、整体分析
先用旋转绘制圆柱 再用抽壳制作空腔 最后拉伸
2、旋转
在YZ面创建旋转文件

在这里插入图片描述
在这里插入图片描述

3、抽壳

在这里插入图片描述

4、拉伸

在这里插入图片描述
在这里插入图片描述

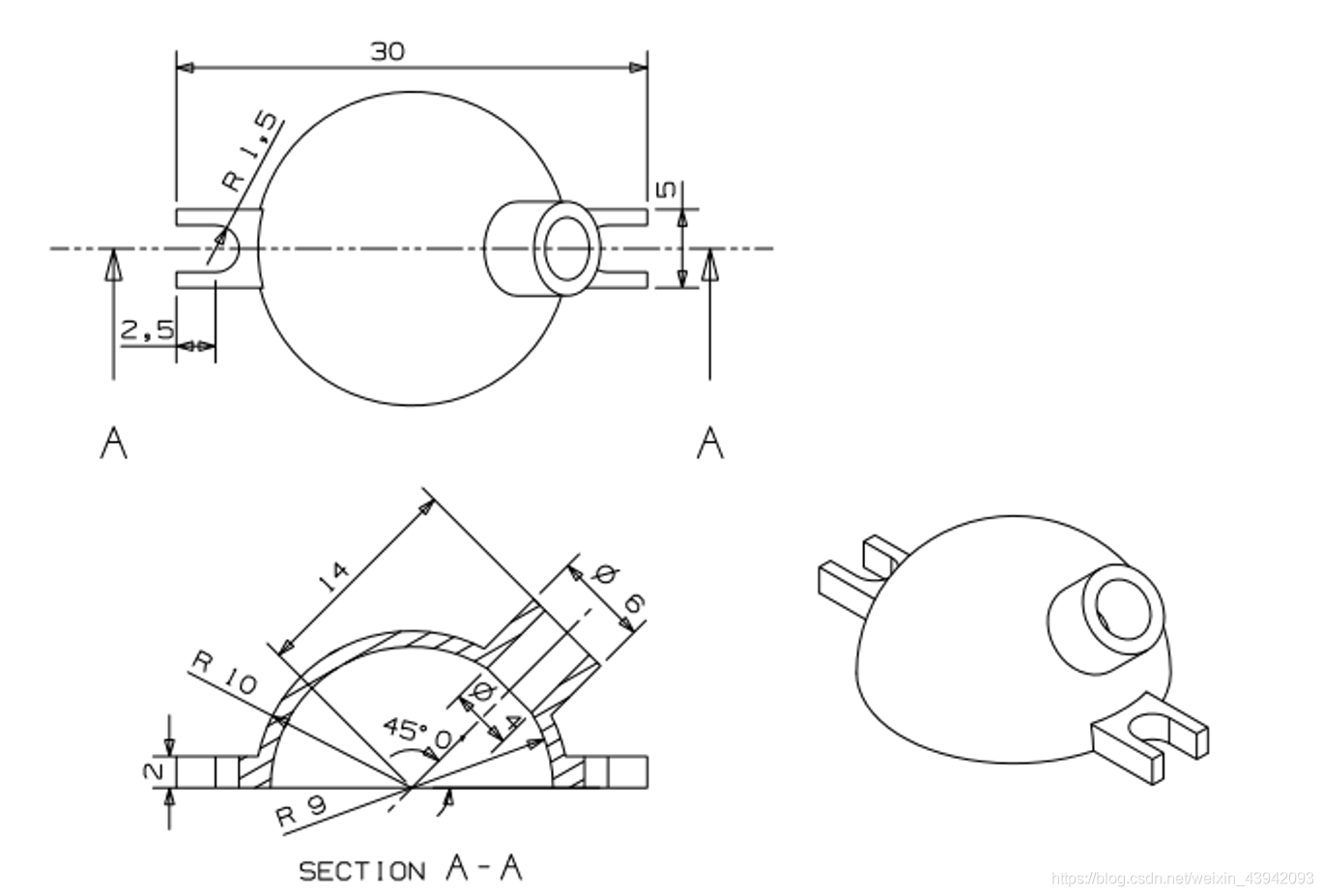

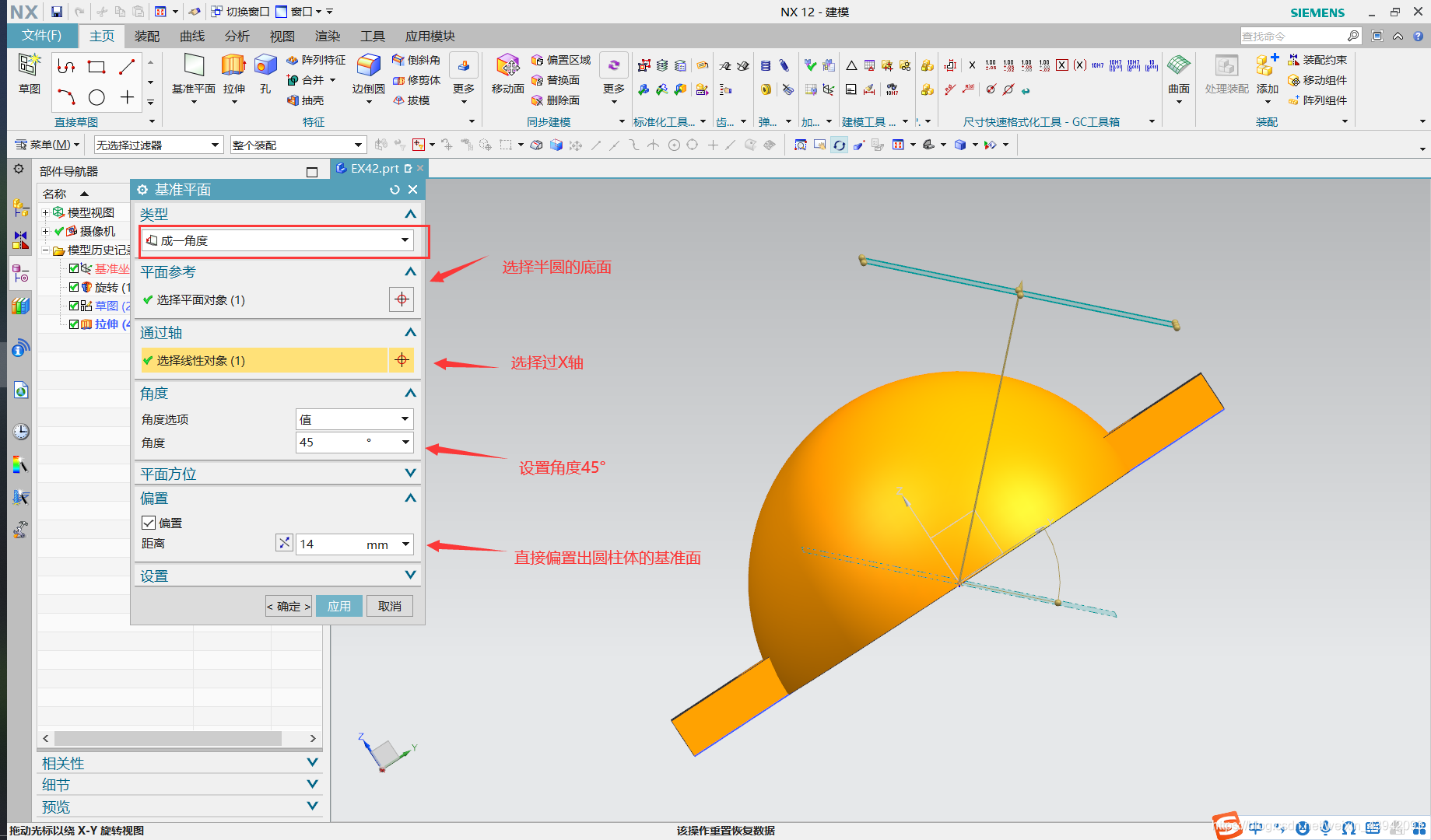

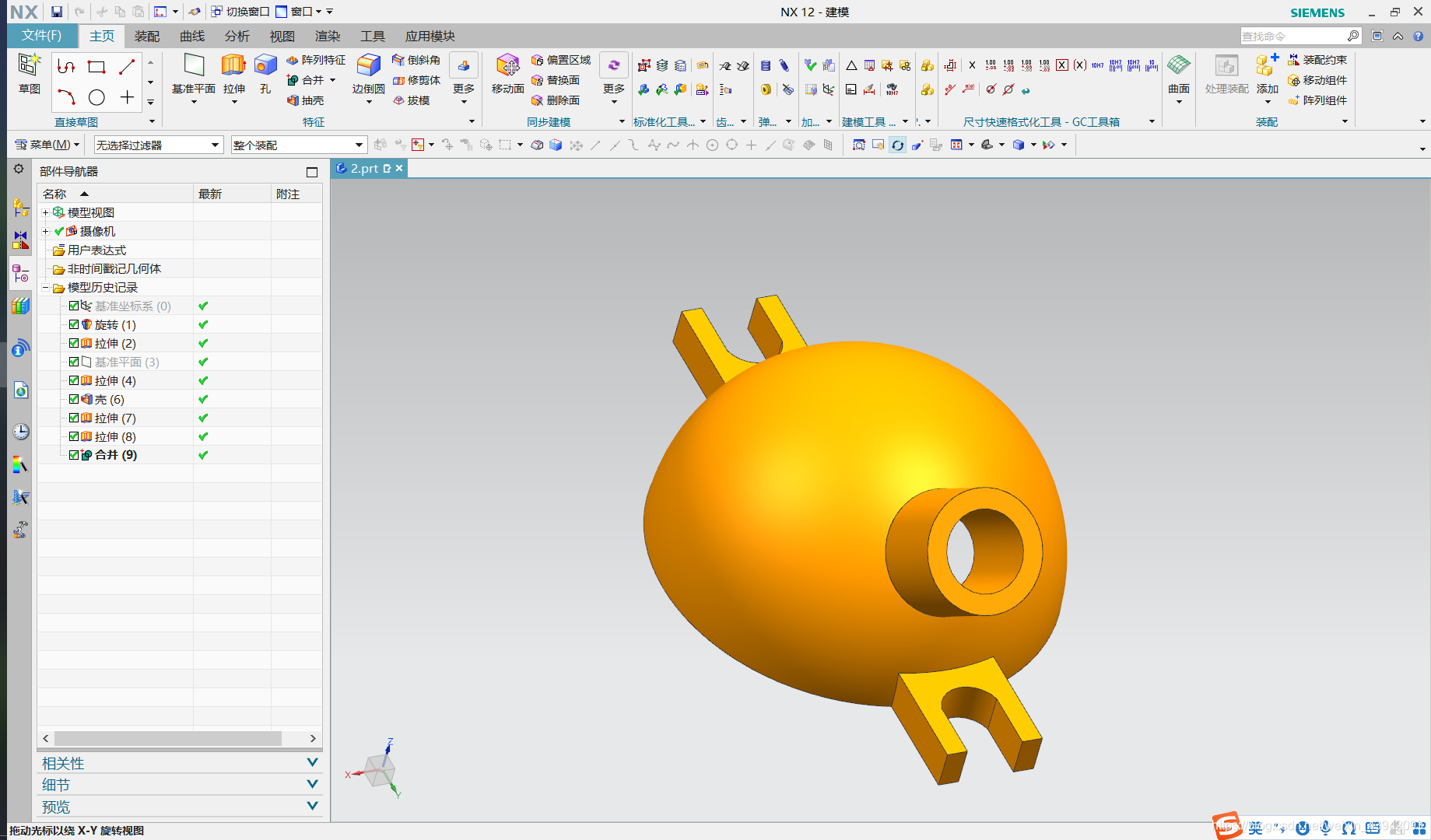

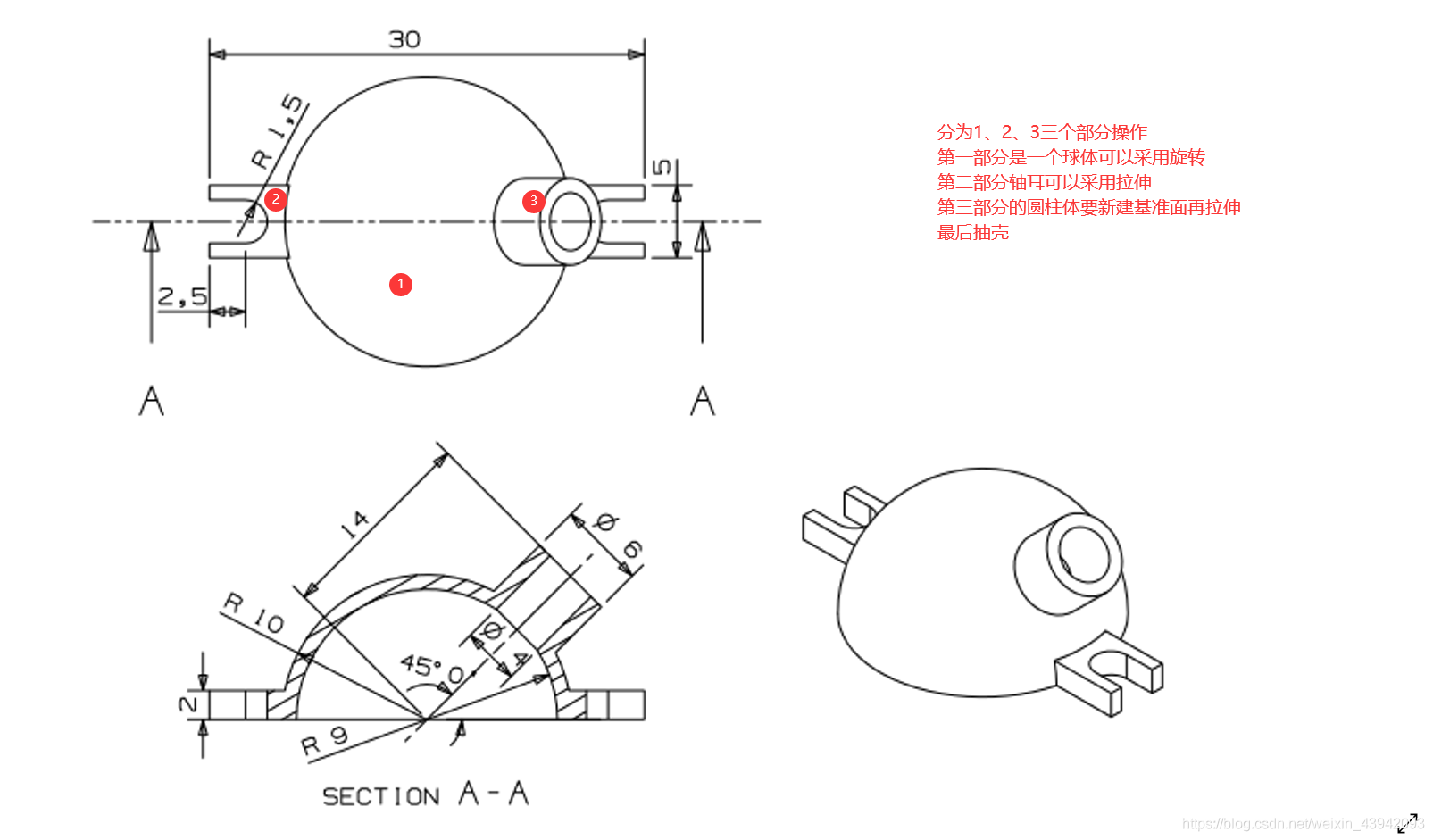

EX6(基准面练习)

在这里插入图片描述

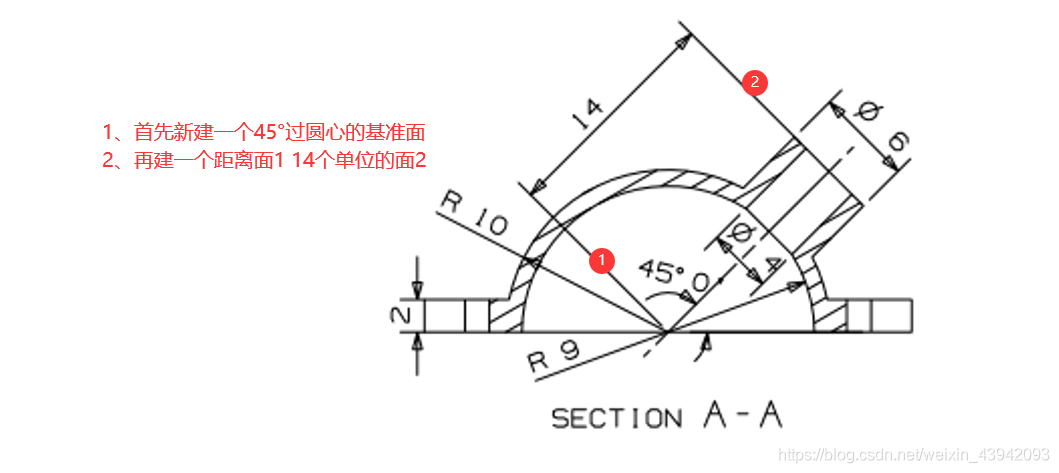

1、整体分析

在这里插入图片描述

2、半圆绘制

在这里插入图片描述

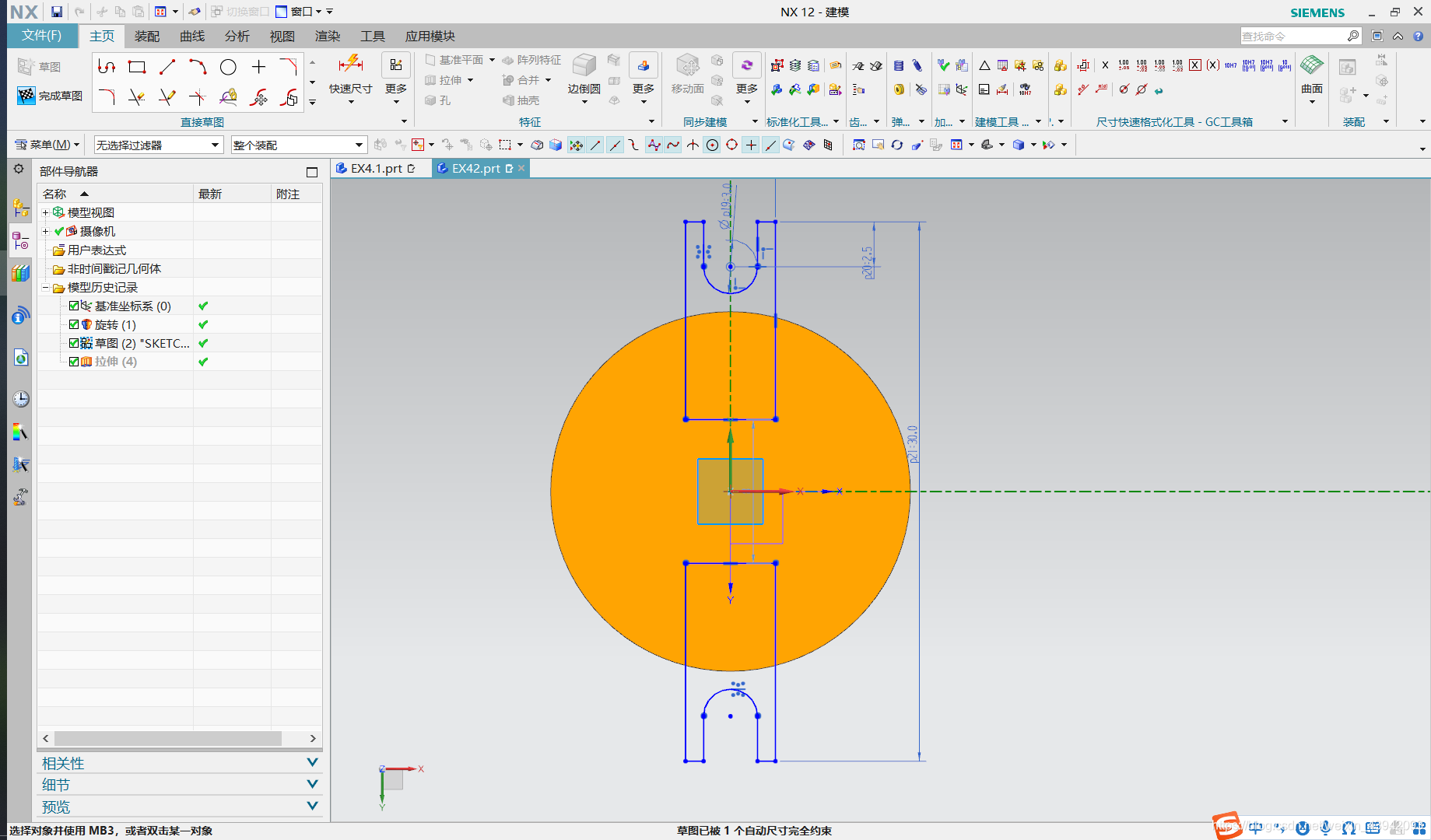

3、轴耳绘制

在这里插入图片描述

在这里插入图片描述

4、圆柱体绘制

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

5、抽壳


在这里插入图片描述

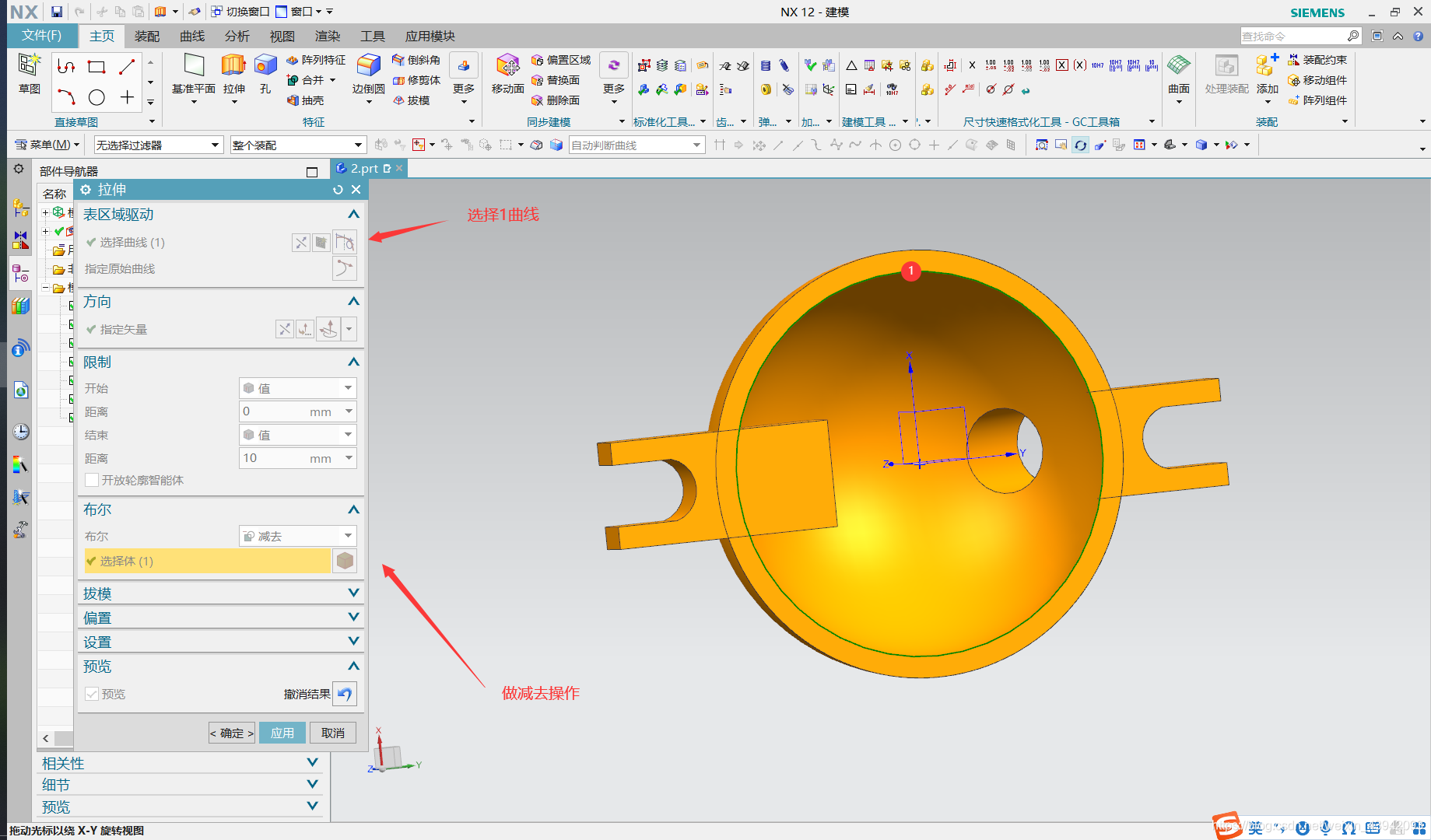

布尔差操作去除多余部分

在这里插入图片描述

在这里插入图片描述
在这里插入图片描述

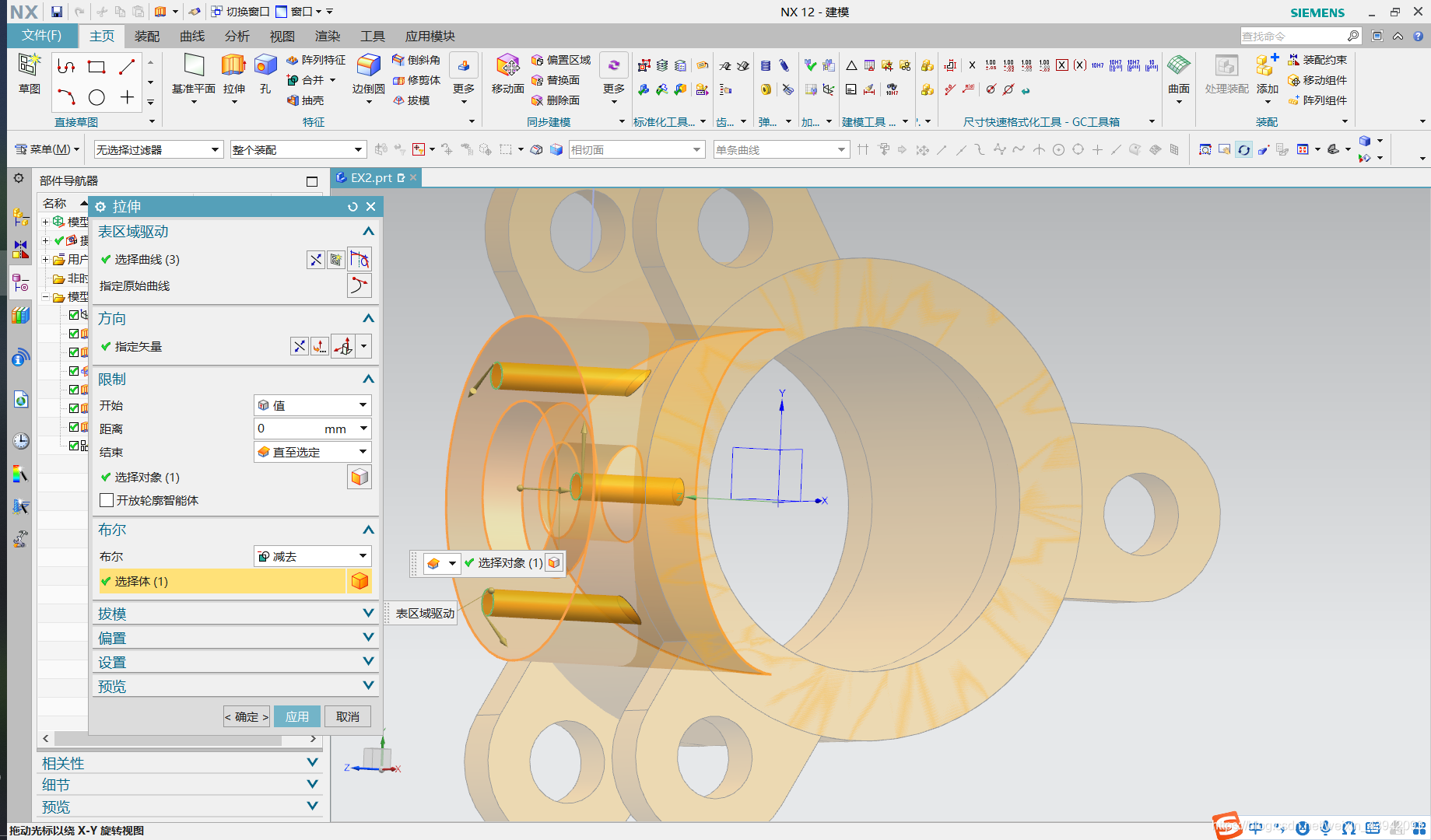

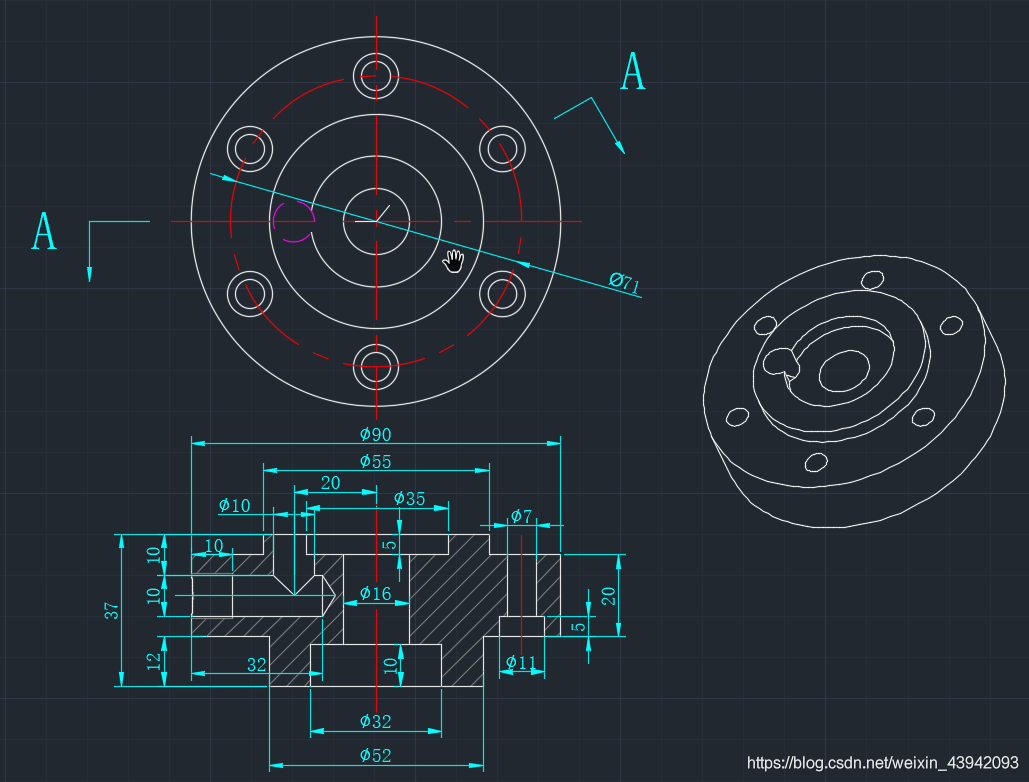

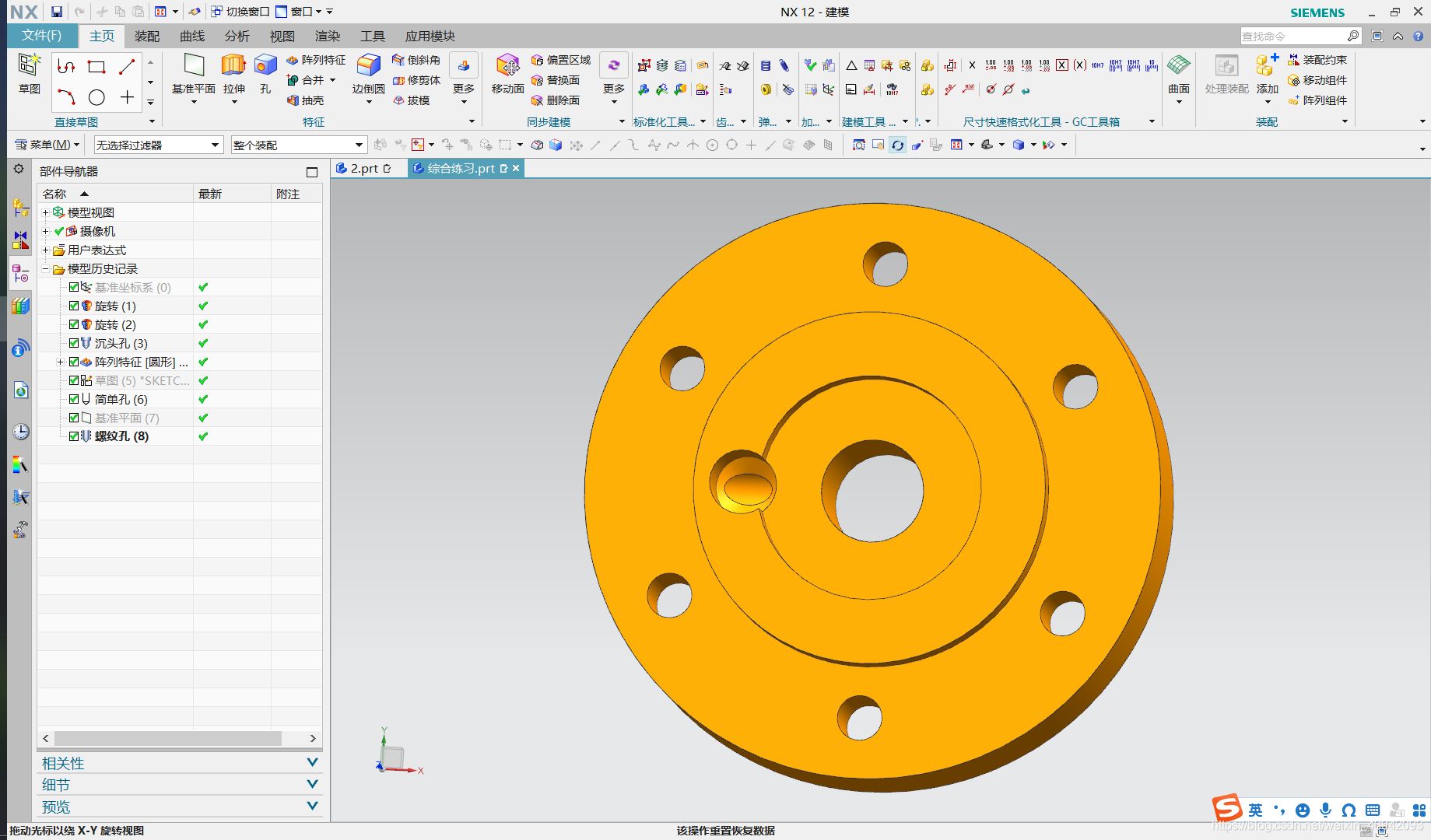

EX7(综合练习)

在这里插入图片描述

1、整体分析
可以利用旋转生成整体 利用旋转切除(布尔差运算)实现内部的切除 打孔,然后对孔环形阵列,6个沉头孔,1个普通孔,1个螺纹孔

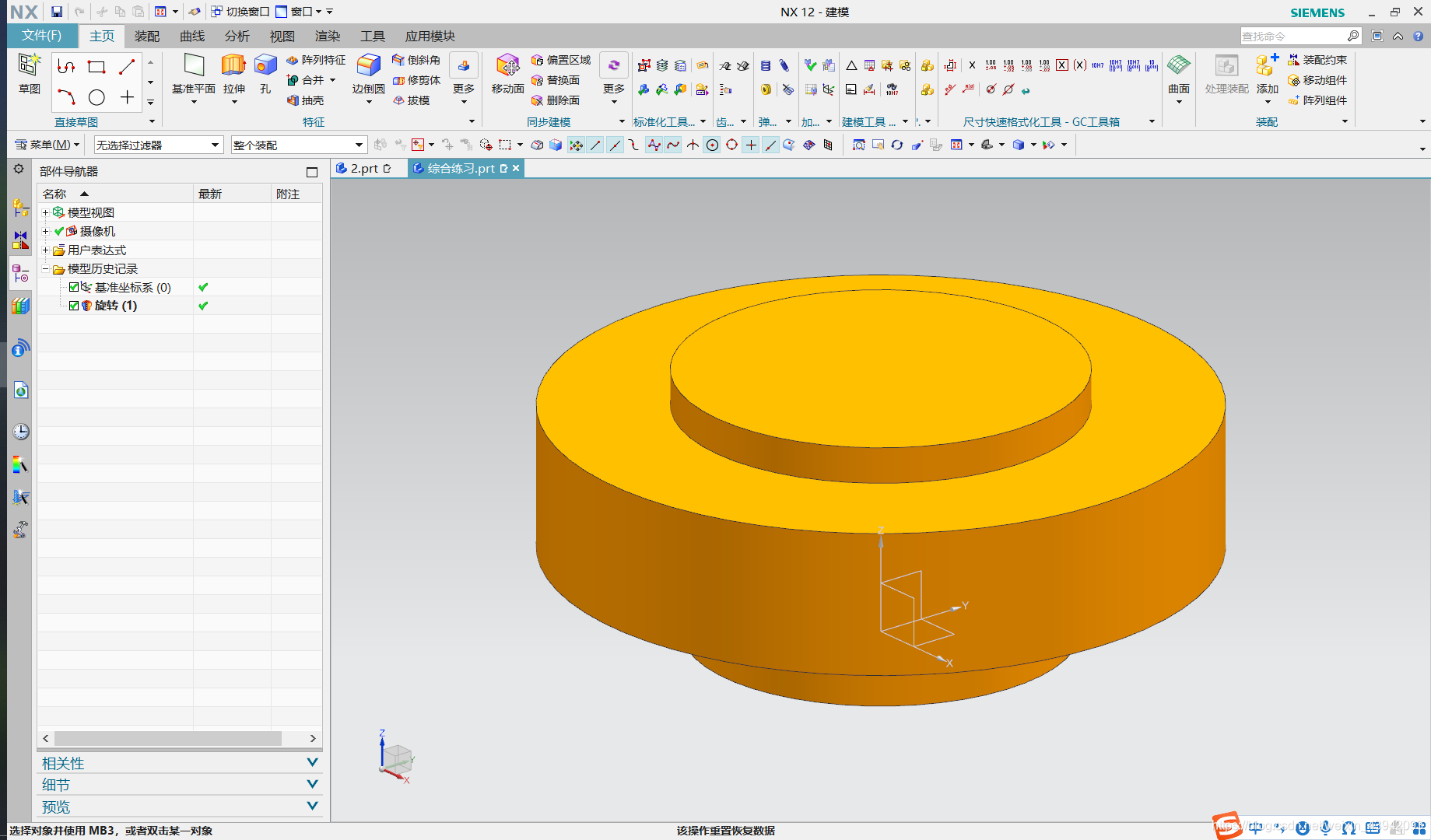

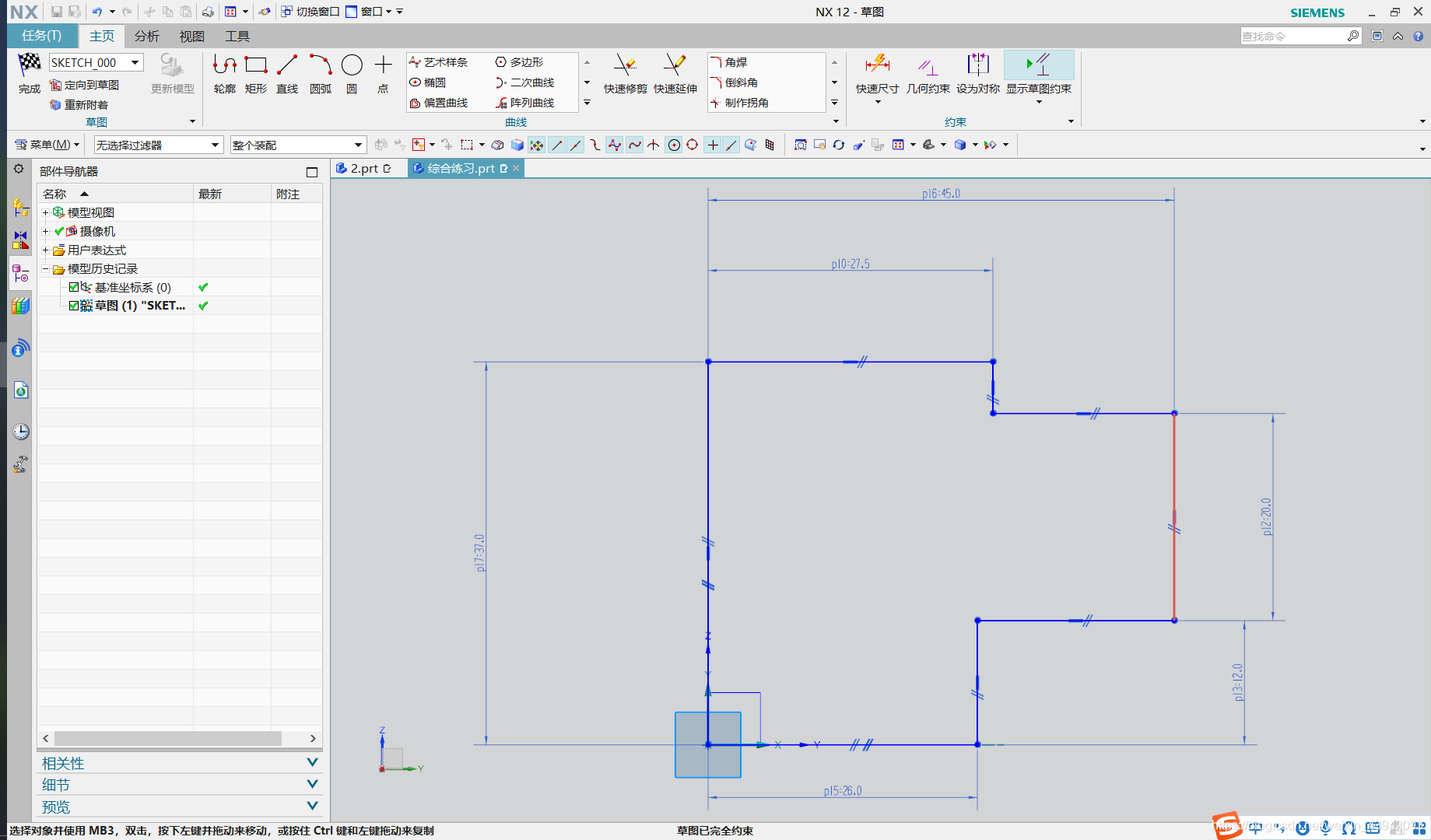

2、旋转生成整体

在这里插入图片描述

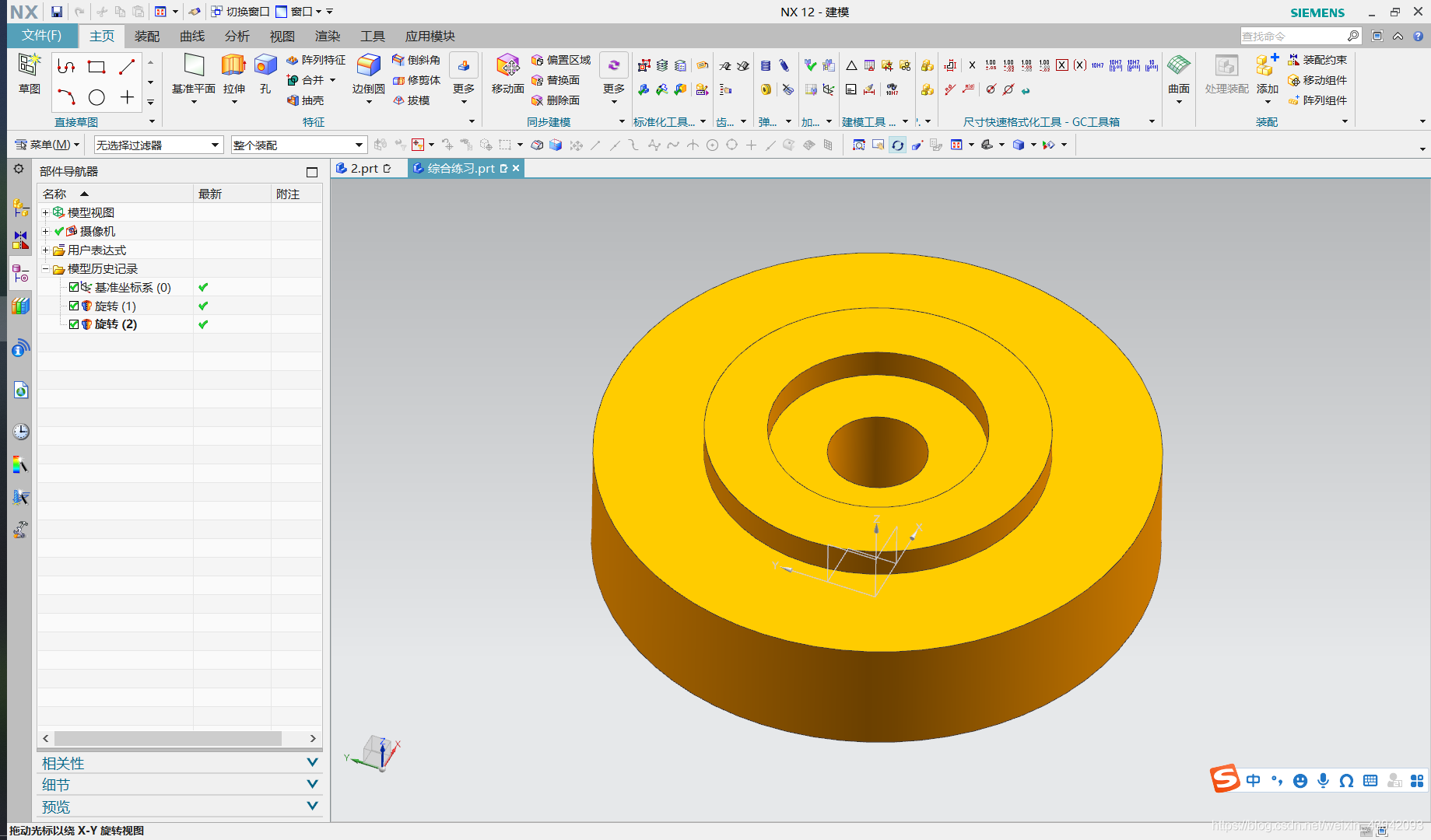

绕Z轴旋转360°生成主体部分

在这里插入图片描述

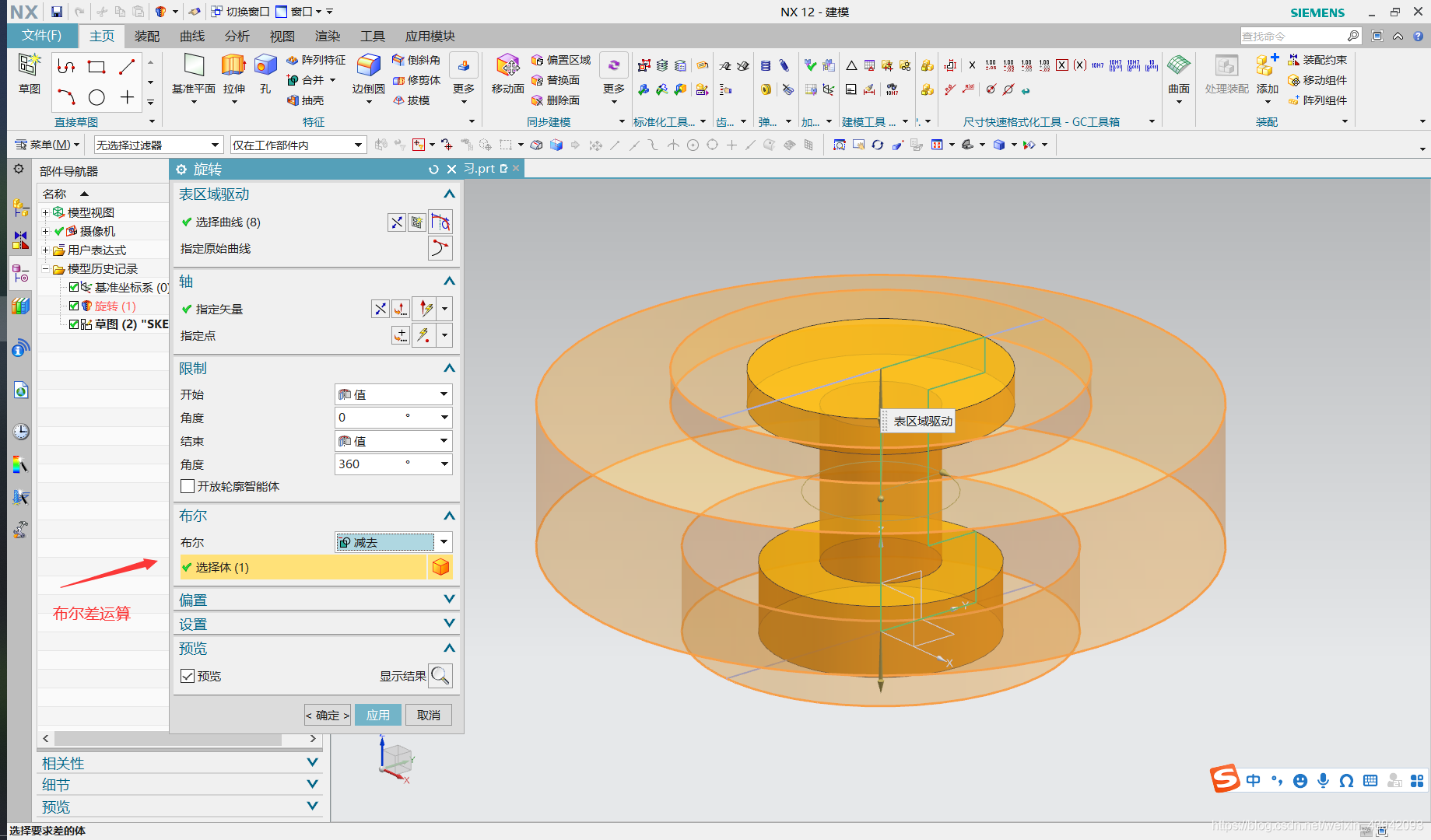

3、旋转差运算切除主体

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

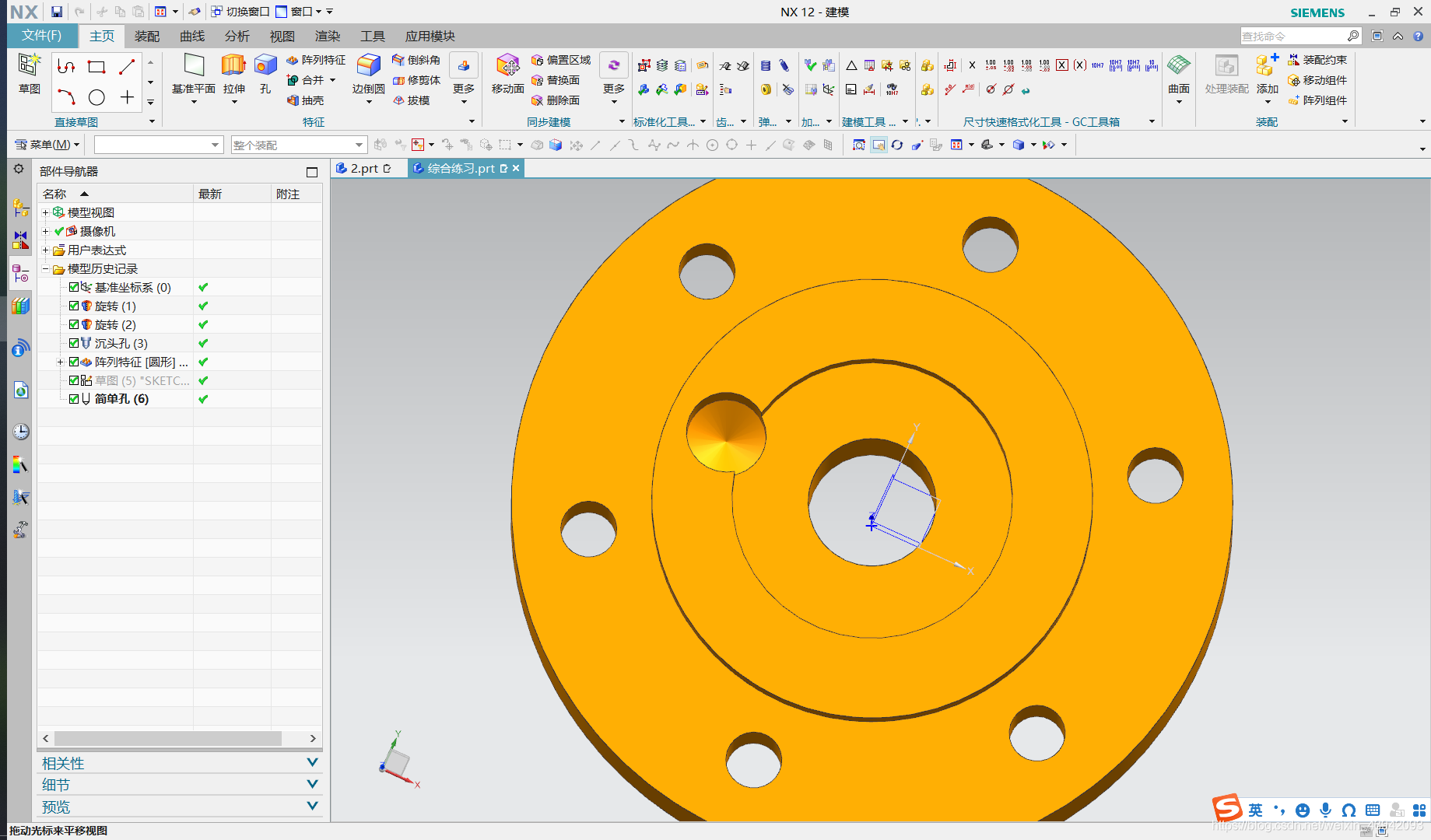

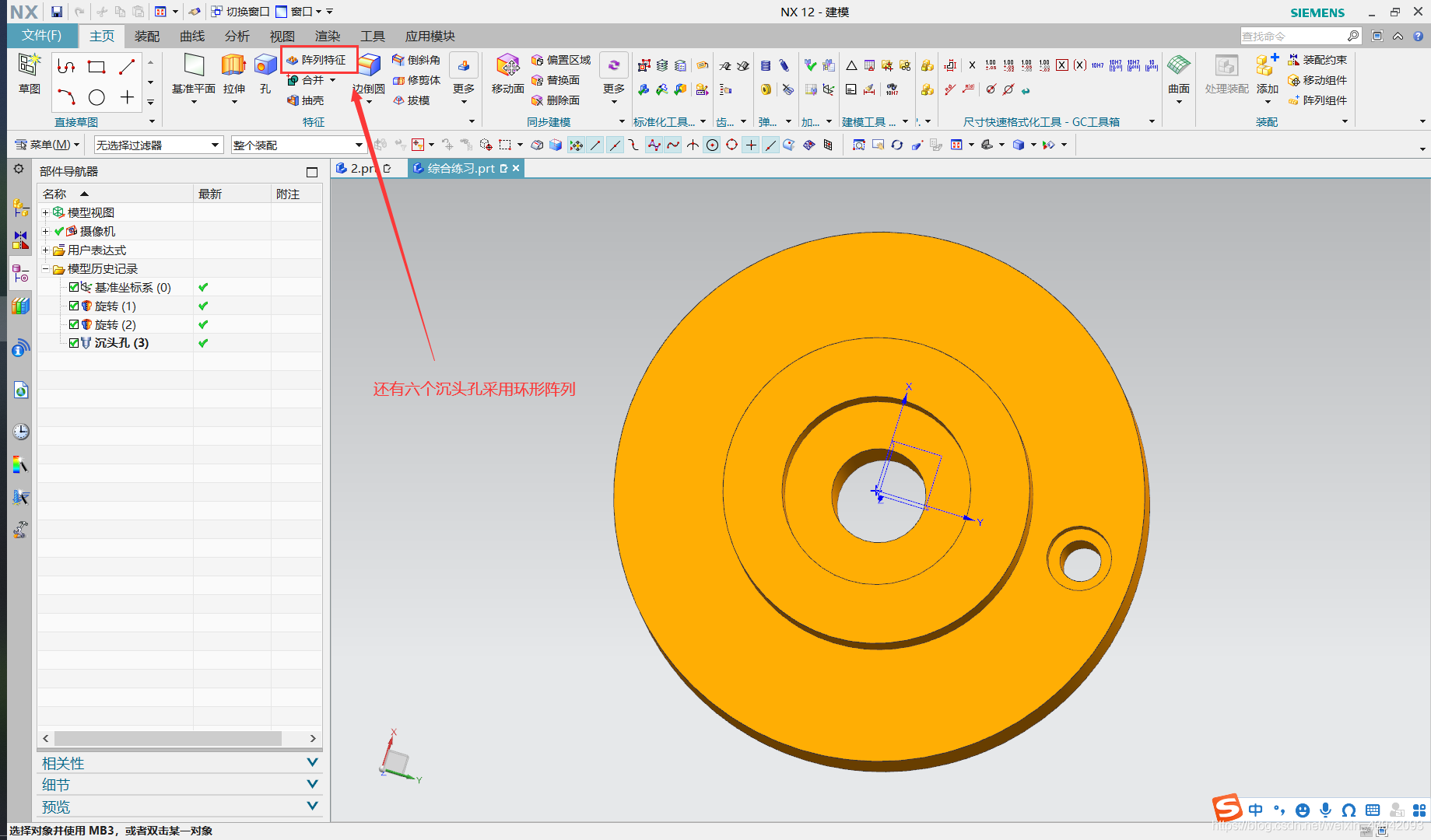

4、开孔

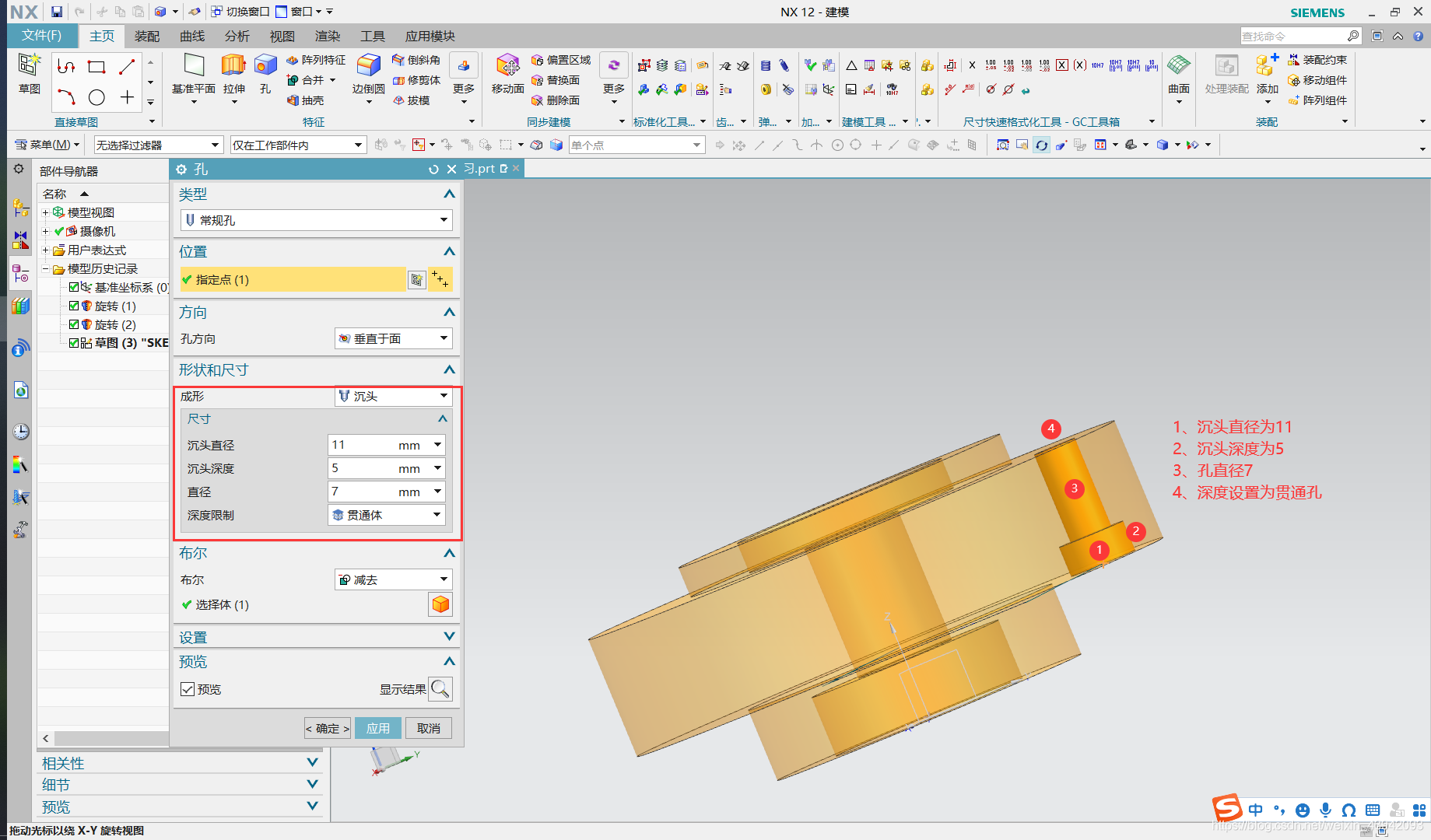

沉头孔开孔

沉头孔是从下往上打的,所以要将打孔面设置在最下面的面

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述


在这里插入图片描述
在这里插入图片描述

要先建立一个基准面

在这里插入图片描述
在这里插入图片描述
