一、「快照」命令概述

使用快照命令可在 NX 会话期间查看模型中特征的简单设计更改。

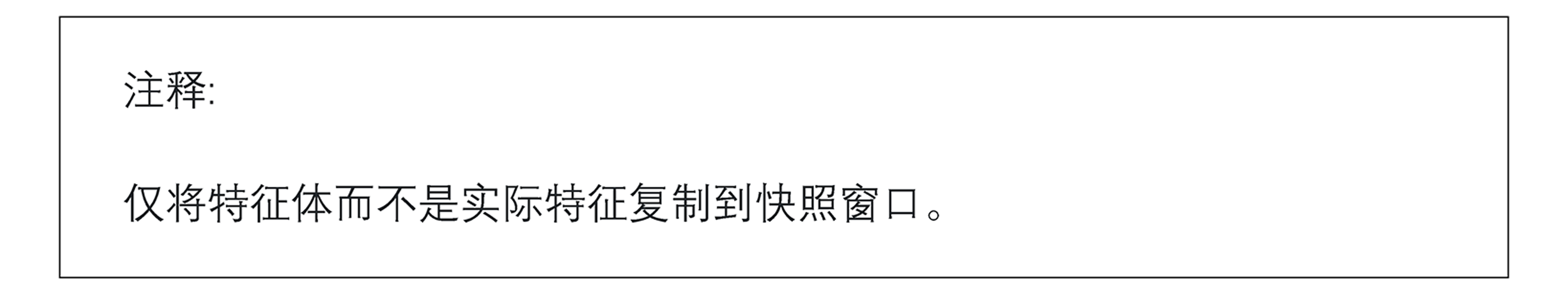

快照将通过选定特征创建的体临时复制到一个单独的快照窗口，并在部件窗口旁边打开此快照窗口，供您在工作时轻松地进行对比。

快照将添加到部件导航器的快照文件夹，放在相应的特征名称下。每个快照有两个子节点：

更新之前 - 在开始 NX 会话时显示底层特征体的原始状态。

更新之后（仅更新的特征）- 显示底层特征体的当前状态。设为“更新之后”的快照在 NX 会话期间持续更新以反映模型的当前状态，直到关闭快照窗口。

可以使用子节点显示和隐藏任意快照组合。

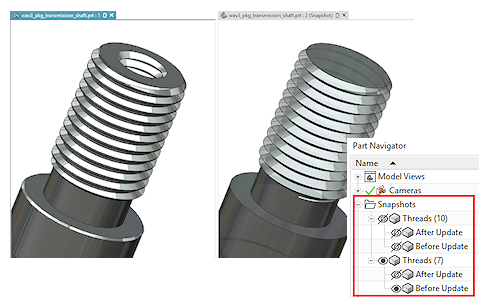

在此示例中，注意：

• 内螺纹 (10) 在快照窗口中完全隐藏。
• 外螺纹 (7) 的快照设为“更新之前”并显示，您可以轻松确认模型视图中反映的内容。

控制快照显示

为了更轻松地比较模型视图与快照，可以使用：

• 反转透明度 命令反转快照视图的透明度。
• 同步视图 命令，使快照视图的视图比例和方向与工作视图同步。

由于快照所依赖的回滚数据在关闭部件后将被放弃，因此快照特定于会话，无法保存。

二、示例
