UG NX 12鼠标与快捷键操作指南

键盘用于输入参数或使用组合键执行UG的某个命令，鼠标则用来选择命令或对象。

UG中鼠标的操作使用代码表示，MB1指鼠标左键，MB2指鼠标中键，MB3指鼠标右键。如使用【Ctrl+MB1】组合键表示按住【Ctrl】键的同时单击鼠标左键。

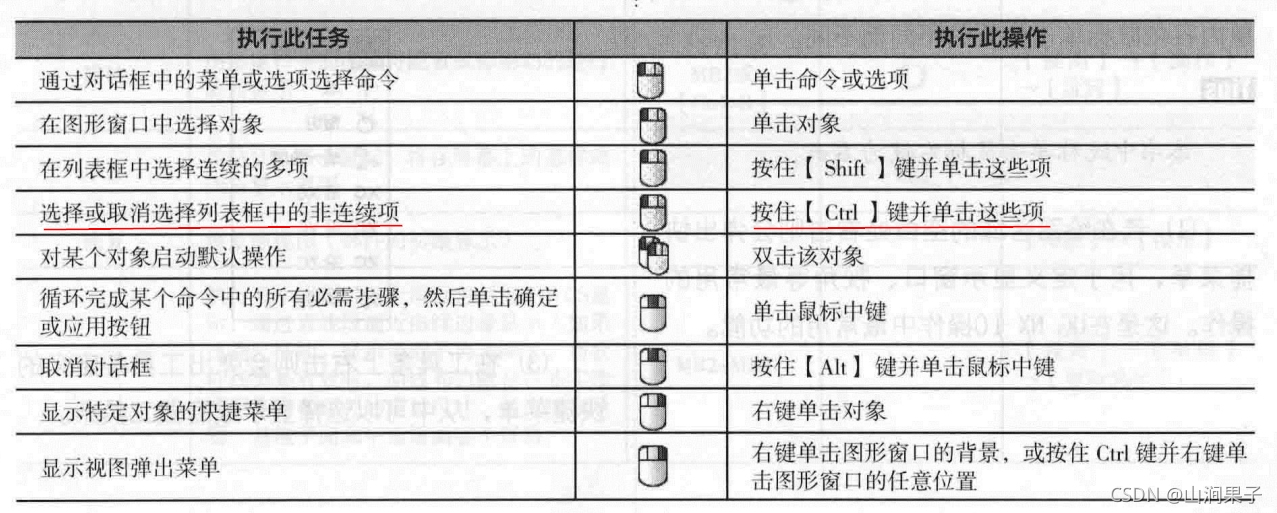

在NX中，使用鼠标或使用鼠标按键与键盘按键组合可完成很多任务。

1，鼠标操作

充分发挥系统的易用和快捷性能

（1）左键（MB1）

鼠标左键用于选择菜单、选择几何体、拖动几何体、选择对话框中的各个设定选项等，是用得最多的按键。

RE:“单击”统一是指用左键进行单击一次，“双击”统一是指用左键进行连续单击两次的操作。

（2）中键（MB2）

在对话框中单击中键相当于单击对话框中的默认按钮（通常为【确定】按钮），这可以提高操作的速度。

在绘图区中按住鼠标中键并拖动可以旋转视角，同时按住鼠标中键和左键并拖动可以缩放视图，同时按住鼠标中键和右键并拖动可以平移视图。

RE:当使用滚轮鼠标时，滚动滚轮即可缩放视图，缩放视图的操作经常被使用。

（3）右键（MB3）

单击鼠标右键（MB3）会弹出快捷菜单，菜单内容依鼠标单击位置的不同而不同。

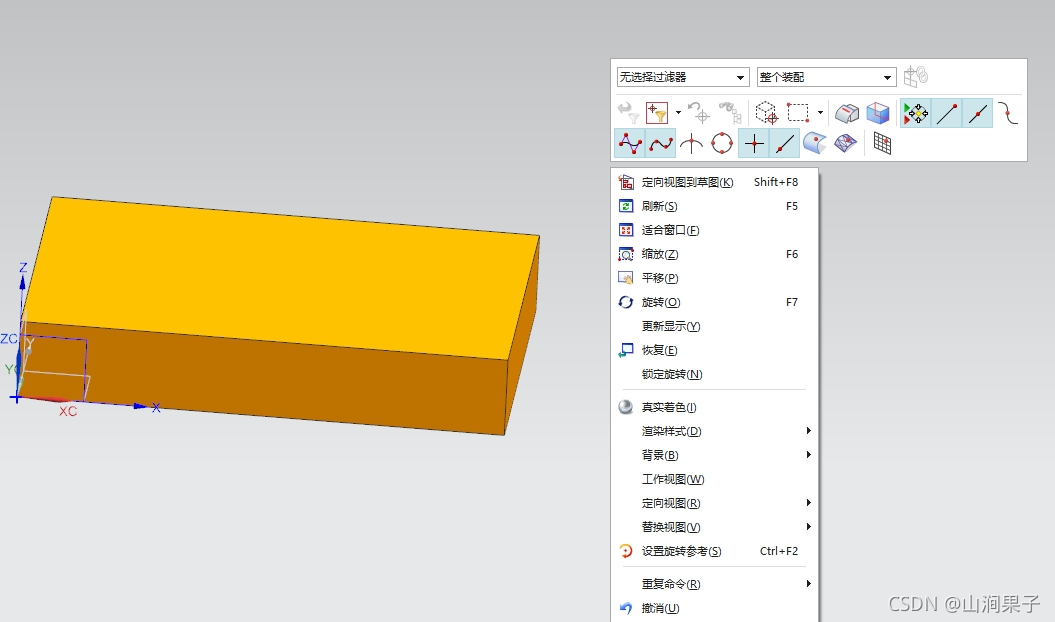

1.若在绘图区域的空白处右击则会弹出快捷菜单，用于定义显示窗口、视角等最常用的操作。这是在NX操作中最常用的功能。

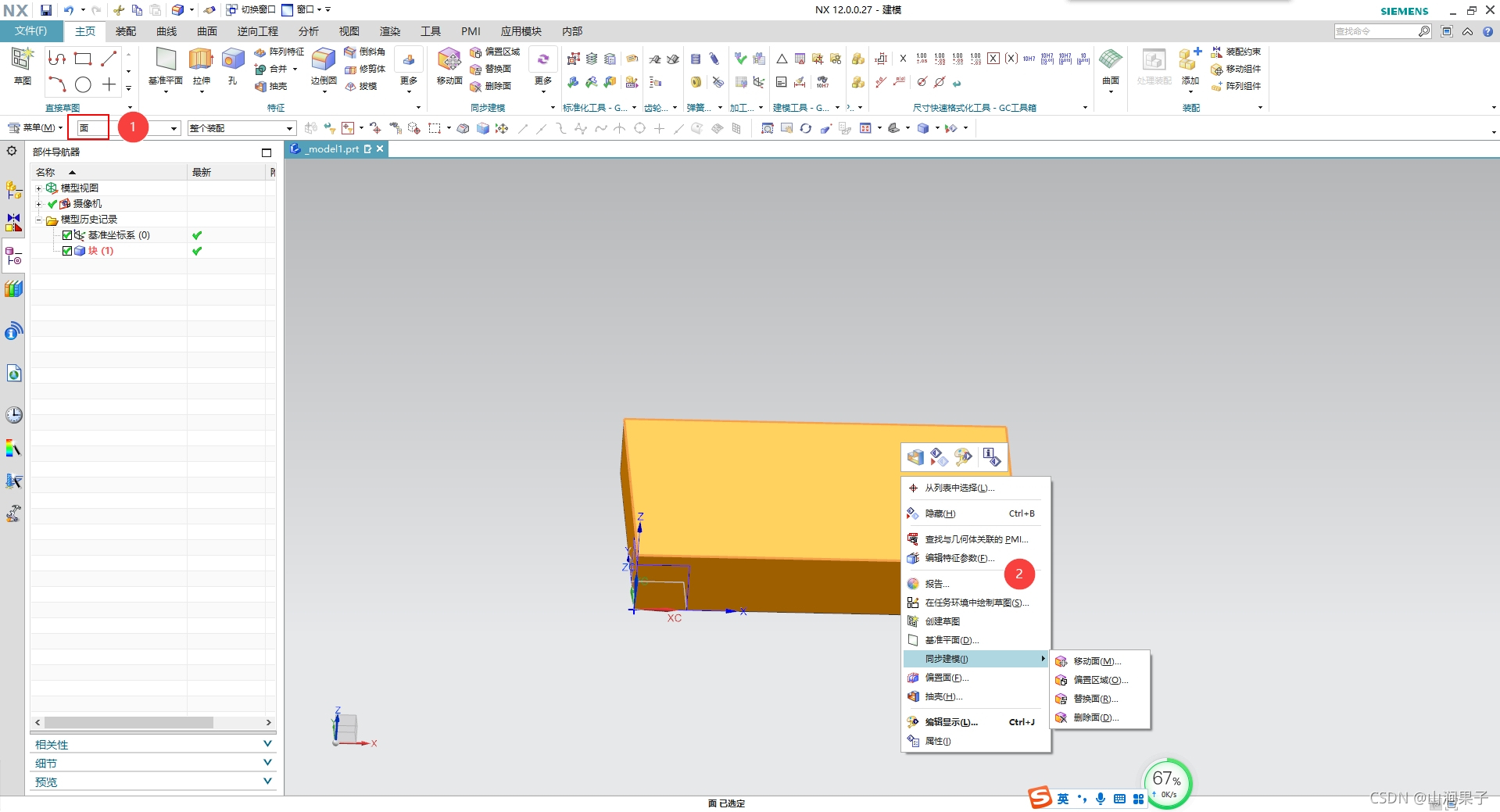

  2.若在绘图区的图素上右击则会弹出属性按钮。

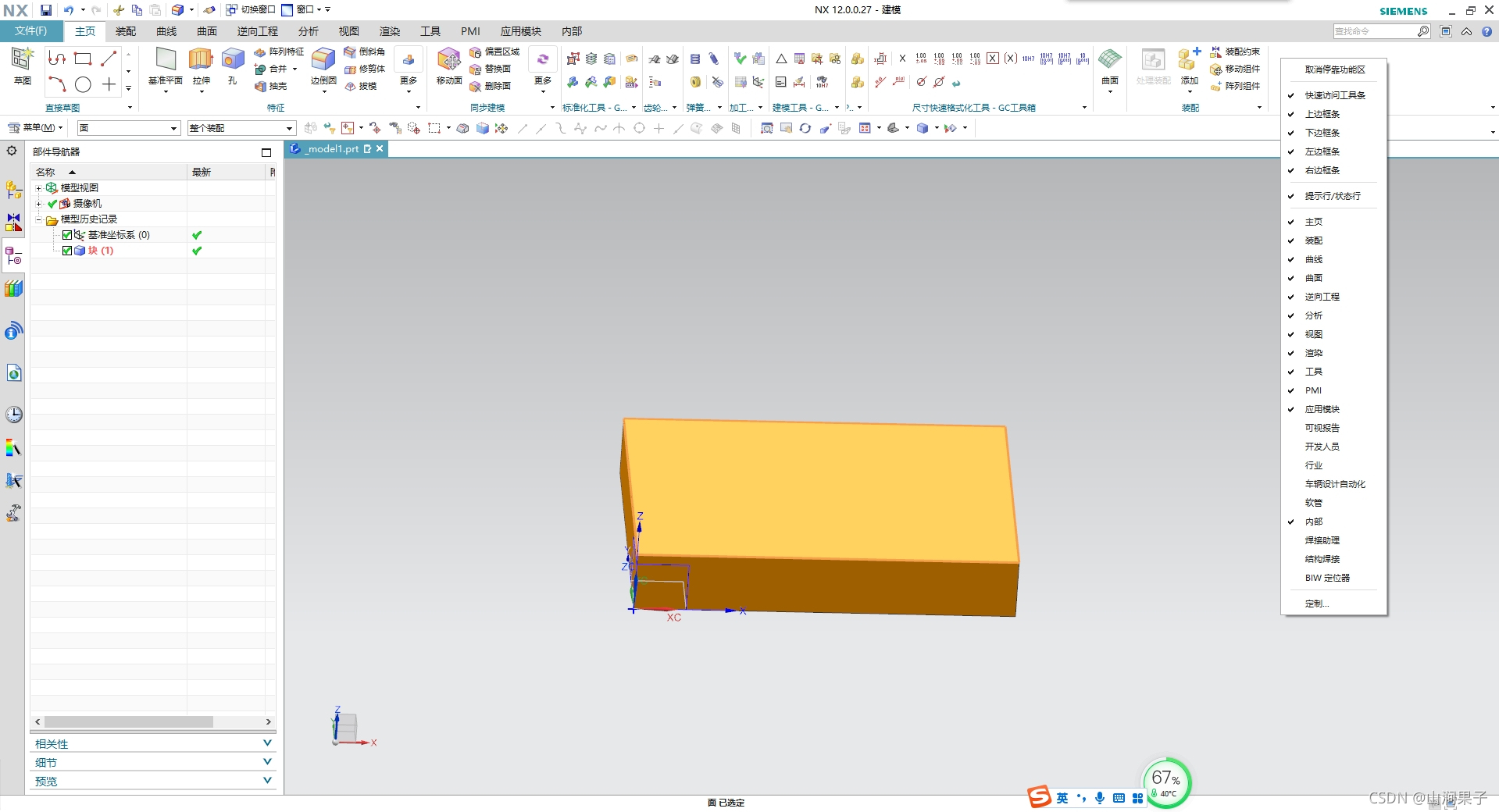

3.在工具条上右击则会弹出工具条定义的快捷菜单，从中可以选择显示或隐藏工具条。

快捷键操作

【Tab】：在对话框内不同域内进行向后切换。

【Shift+Tab1：在对话框内不同域内倒回切换，与单独按【Tab】键的作用正好相反。

【Ctr1+MB1】：在选中的多个选项中取消已经选中的项。

【Alt+MB21：相当于取消（Cancel）。

视角操作中的快捷键

在NX中，对视角的操作可以通过右键快捷菜单、工具条按钮、主菜单、快捷键等4种方式进行视图显示的调整和变换。

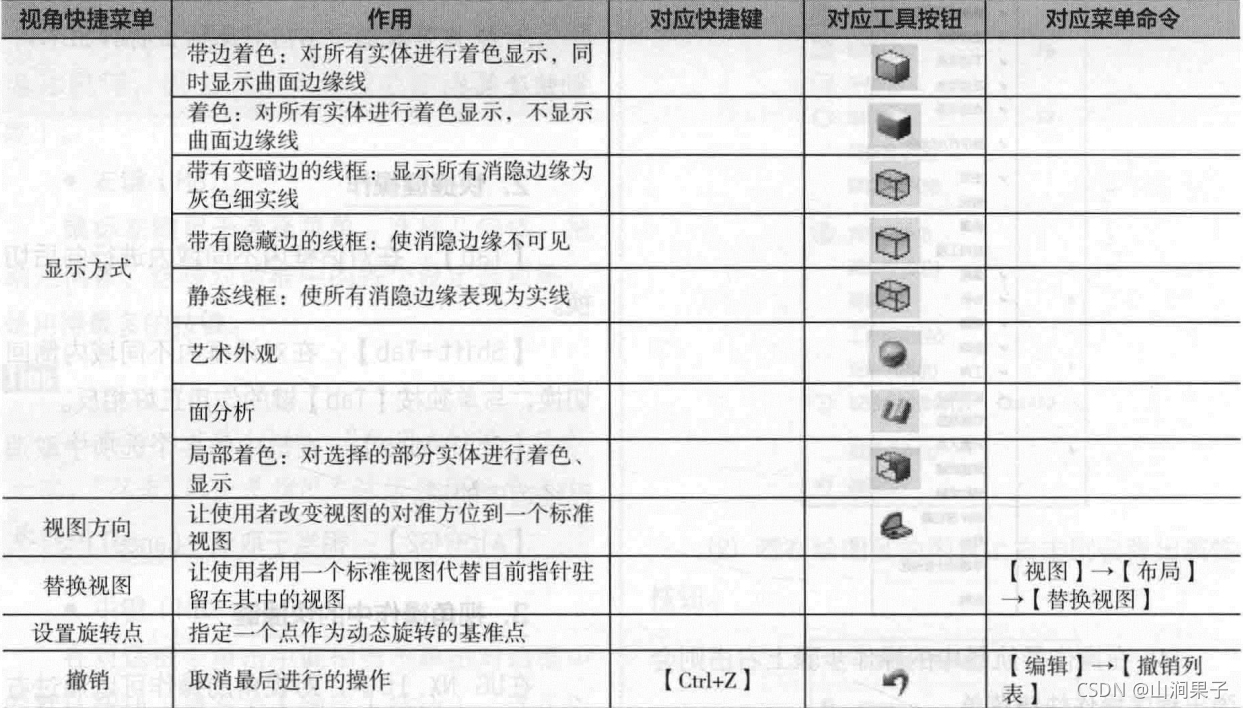

视角操作的各种方法如下表所示。
