UG/NX“几何体包裹”操作指南

一、「包裹几何体」命令概述

通过计算要围绕实体的实体包络体,用平的面的凸多面体有效地“收缩包裹”,使用包裹几何体命令简化了详细模型。原先的模型可以由任意数量的实体或片体、曲线和点组成。

当您使用包裹几何体命令时:

  • 输入的几何体转换化为点,然后这些点包裹在由平的面构成的单个实体上。
  • 面将略微向外偏置,以确保包裹包络体包含所有选定的几何体。
  • 基本几何体保持不变。

因为包裹操作的结果是实体,所以您指定的输入内容必须不能共面。

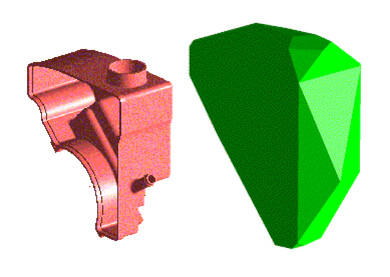

下图显示包裹实体之前和之后如何显示该实体。


包裹几何体”适用于以下工作:

  • 执行封装研究(例如,要简化复杂的模型)。
  • 执行空间捕捉研究(例如,要获得多个不相连对象所需空间的近似值)。
  • 转化线框数据(例如,作为将它转换到实体的起点)。
  • 隐藏专有数据(例如,要获得不带详细信息的合理表示)。
