NX装配非几何体属性设置指南

适用版本：NX所有版本

使用NX软件进行装配建模设计时，很多工程师都会遇到添加的零组件默认情况下会变成非几何体组件，如图1，而这种情况大多会出现在协同设计时候其他同事设计的零组件交付给自己进行装配时，装配进来的零件变为非几何体。有时也出现在装配标准件、通用件或外购件时，装配进来的零组件在部件导航器中默认就是非几何体。对于这种问题我们去更改非几何体属性时又发现此选项是灰色的不可选状态，如图2。对于以上问题如何解决，今天就把方法介绍给大家。

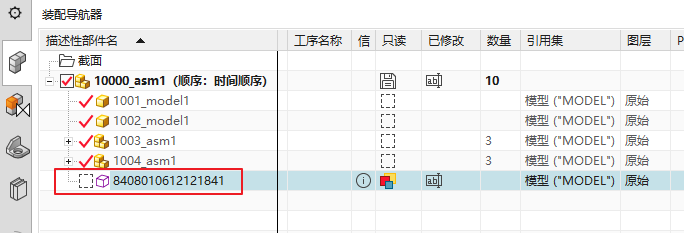

图1

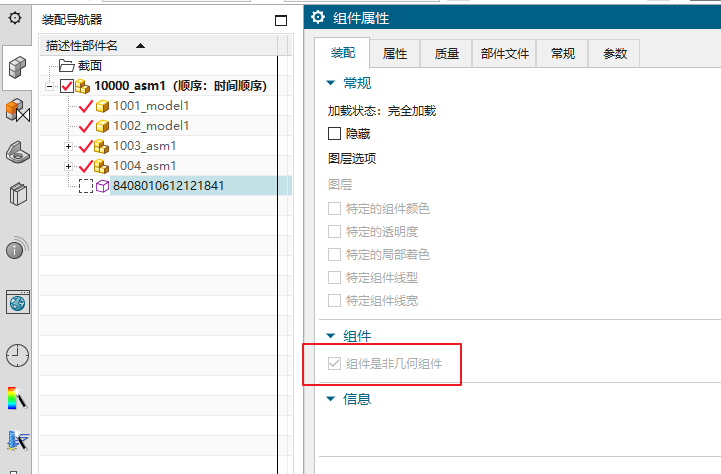

图2

详细操作步骤

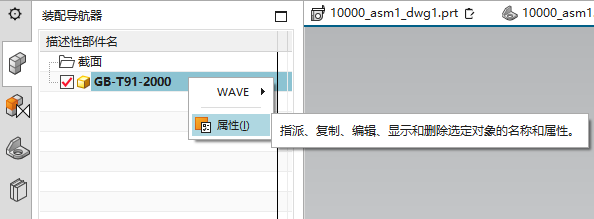

NX打开需要修改非几何体属性的零组件，装配导航器选择已打开的对象→鼠标右键→“属性”打开“属性对话框”；

图3

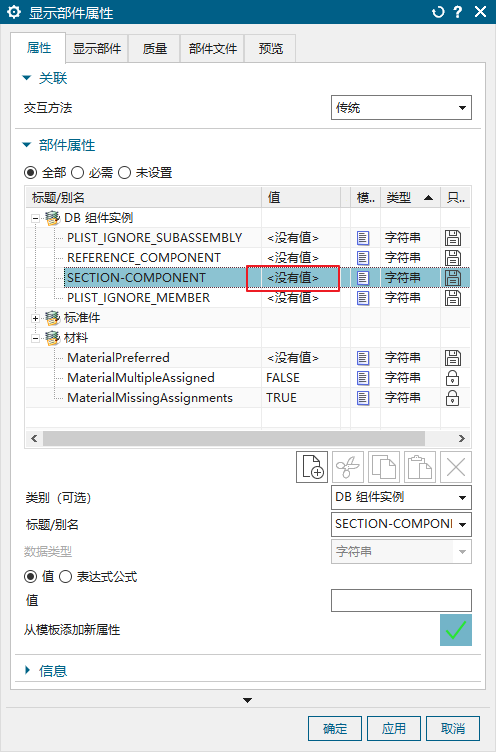

弹出“显示部件属性”对话框，选择“属性”分页栏→在部件属性中查找“REFERENCE_COMPONENT”属性→选中点击鼠标右键→点击删除；

图4

点击删除命令后，此属性并没有删除，只是将属性中的空值删除，此时SECTION-COMPONENT属性值变为，最后点击确定退出对话框→保存并关闭零组件；

图5

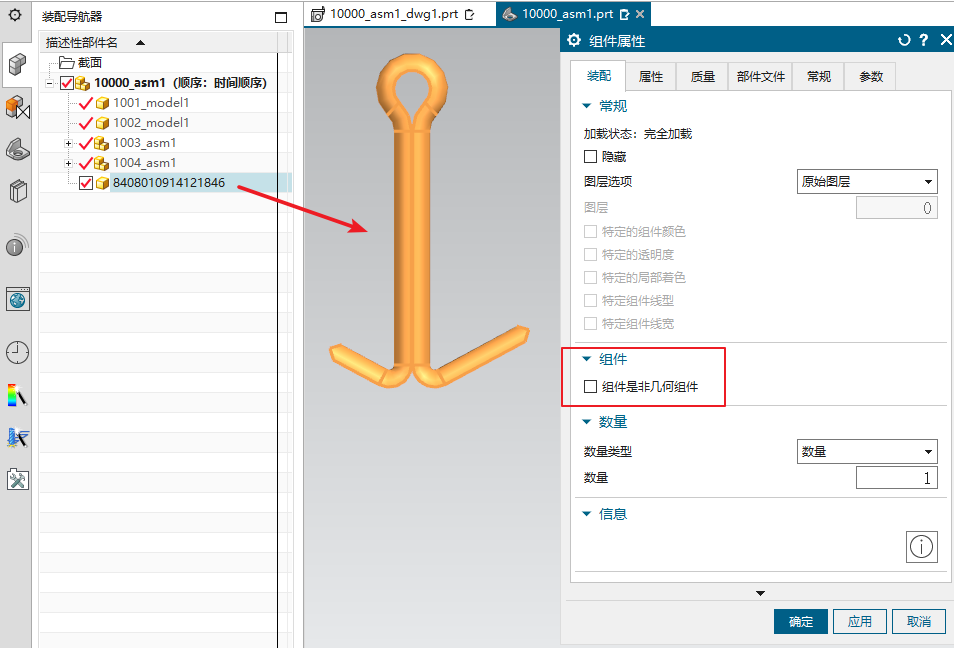

重新打开装配建模设计→添加组件（已修改的零组件或标准件）→零组件属性中“组件是非几何体组件”已从灰色不可修改变为可选状态。

图6

以上就是装配建模中组件是非几何体组件属性设置应用技巧，希望在以后的建模工作中能够给大家提供帮助。
