NX属性模板设置

NX的part文档为了体现零件的材料,名称等属性,常常需要对零件的属性进行设置。这时候就需要对NX属性模板进行设置。

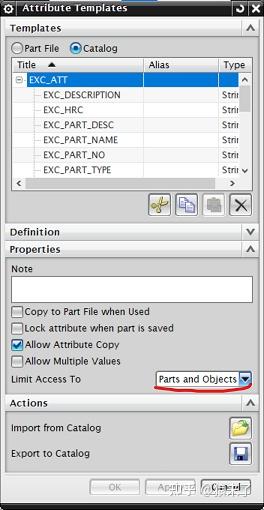

1.新建一个部件model1,通过file-->Utilities-->Attribute Templates调出属性模板,属性模板选择Catalog,添加自己的属性模板,这里要注意Limit Access To Parts and Objects。然后export to catalog ,文件名保存为:NXAttributeCatalog。然后将该文件拷贝到以下路径:...Siemens\NX 9.0\UGII。

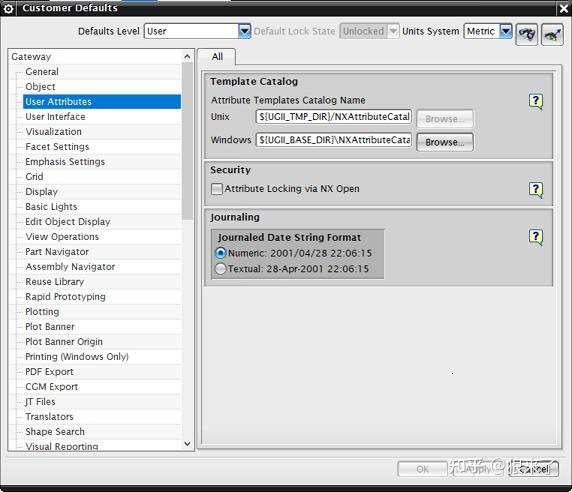

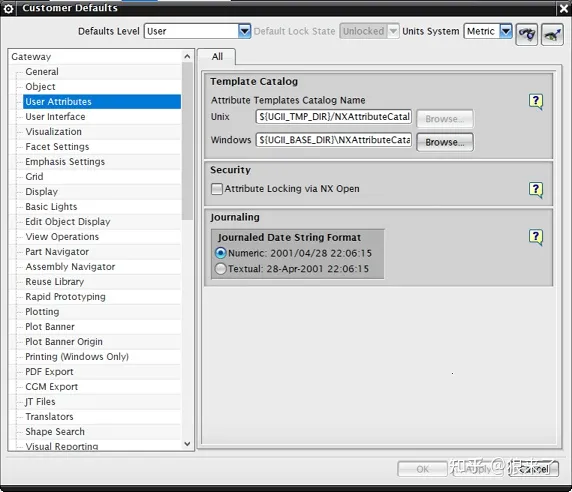

2.对模板路径进行设置:通过file-->Utilities-->Customer Defaults调出设置窗口,选择Gateway-->user Attributes,对Windows操作系统的目录进行设置:${UGII_BASE_DIR}\NXAttributeCatalog.xml,指向刚才的设置文件,应用并重启NX,这时候我们新建的部件就会自动添加我们要设置的属性,并且这些属性无法被删除!

设置的属性模板尽量用英文,并且尽量参考NX自带标准件库的属性命名方式,这样我们在出工程图和明细表的时候会方便一些,不需要再对部件族的标准件库进行二次处理。
