Nvidia NX载板设计问题记录

1. 前言

目前正在为Jetson NX 定制载体板，有几个问题:

（1）对输入电容似乎没有任何规定要求。

我在开发套件 设计 中看到输入端有3 x 330uF的tant -poly 是否只要求有>= 990uF电容?

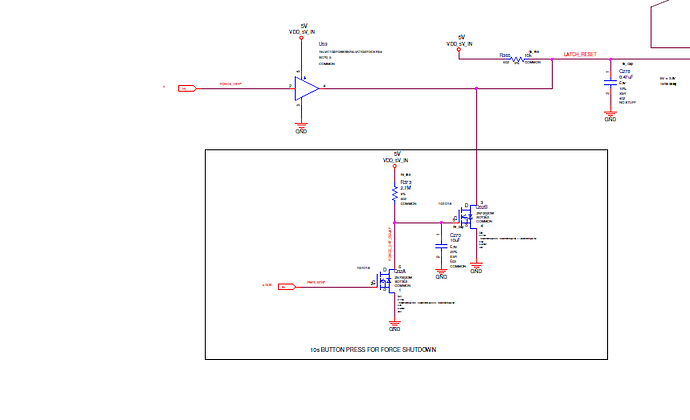

（2）计划使用Jetson Nano开发套件设计中使用的电源 控制 电路，而不是MCU，来控制NX的电源上/下顺序 有一个电路，允许一个按钮按下关闭Nano(附在下面) 我的理解是，只需将Nano的Power_EN信号设置为低就可以做到这一点 在不等待NX的SHUTDOWN_REQ*信号的情况下这样做是否会导致EMMC上的数据丢失或NX的损坏?

（3）如果不打算将超级电容或硬币电池与NX上的PMIC_BBAT 引脚 连接， 可以让它保持漂浮状态，还是应该连接电源?

（4）对于这个要求:

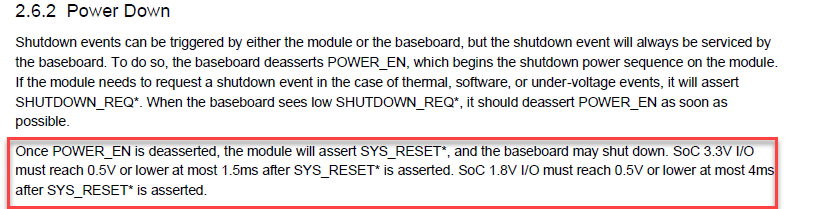

是否需要有和主动下拉绑定到SOC 1.8V逻辑轨道和SOC 3.3V逻辑轨道 或者只是需要确保载体板没有驱动任何I/O引脚到3.3V/1.8V后，NX已经关闭?

（5）对于上电顺序，在VDD_IN变得稳定和Power_EN设置高之间有最小延迟要求
