AI入门之Nvidia Jetson平台（二）：Xavier NX系统烧录

本篇主要介绍几种方式给Xavier NX开发套件烧录系统，以及配置固态硬盘启动， 克隆  配置好的系统以便下次使用。

​​​​​​​一. flash.sh 脚本烧录

参考品立科技官网《Jetson烧录环境搭建》：http://www.plink-ai.com/cn/list-0-17.html

其中进入recovery模式为，短接风扇下面的FC REC引脚和GND引脚

sudo ./flash.sh -r jetson-xavier-nx-devkit-emmc nvme0n1p1/mmcblk0p1

正常一个小时完成烧录到EMMC

注：1.目前无法克隆固态硬盘的根文件镜像，无法直接通过USB线直接烧录系统，根文件到固态硬盘，只能直接使用dd命令将固态硬盘分区直接拷贝出来

      2.若批量生产，则（1）烧录系统到emmc；（2）初始化，分区固态硬盘；（3）将备份的固态硬盘分区文件拷贝解压缩到对应固态硬盘分区；（4）设置固态硬盘启动，重启设备即可

​​​​​​​二. 直接烧录NVME（有问题，不成功）

若直接烧录到固态硬盘，需要先格式化固态硬盘，进行一定的分区，并设置为NVME启动

这一方式，我目前尝试未成功，还需研究下

​​​​​​​2.1 SDKManger烧录

1.下载SDKManager：SDK Manager | NVIDIA Developer

2.安装运行SDKManager：Download and Run SDK Manager :: NVIDIA SDK Manager Documentation

3.使用SDKmanager安装系统和软件：Install Jetson Software with SDK Manager :: NVIDIA SDK Manager Documentation

使用SDKManager 烧录系统和安装软件，均需要开发板连接外网，会检查apt update ,若不成功，会安装失败，使用公司网络会有问题

三. 系统从固态硬盘启动

​​​​​​​3.1 设置硬盘格式

插入固态硬盘后，设备节点为/dev/nvme0n1

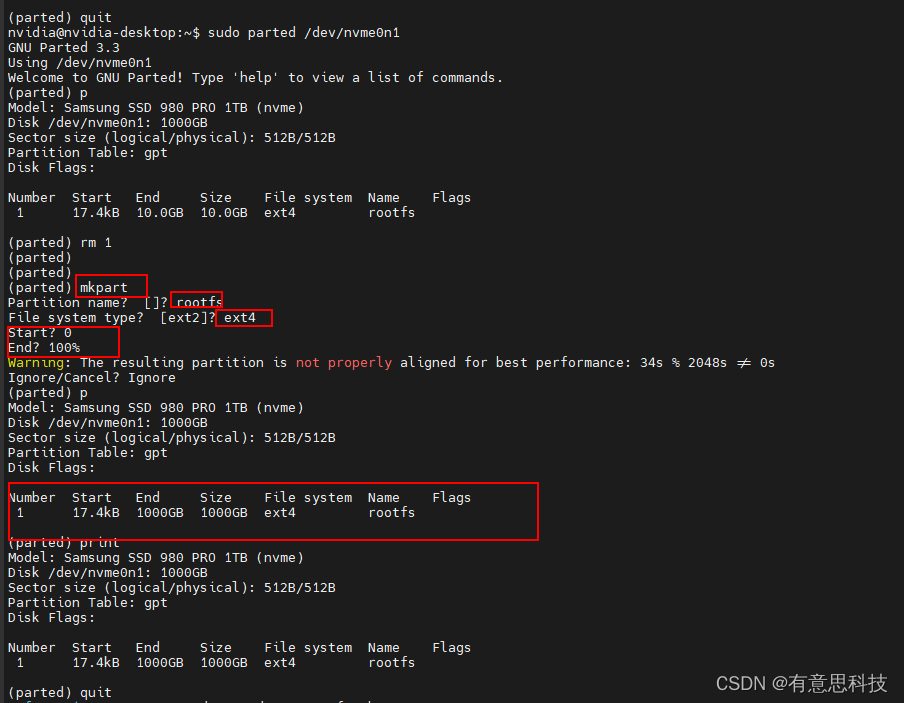

1.进入parted

2.将磁盘设置为GPT格式，并查看分区结果

#将磁盘设置为gpt格式

mklabel gpt

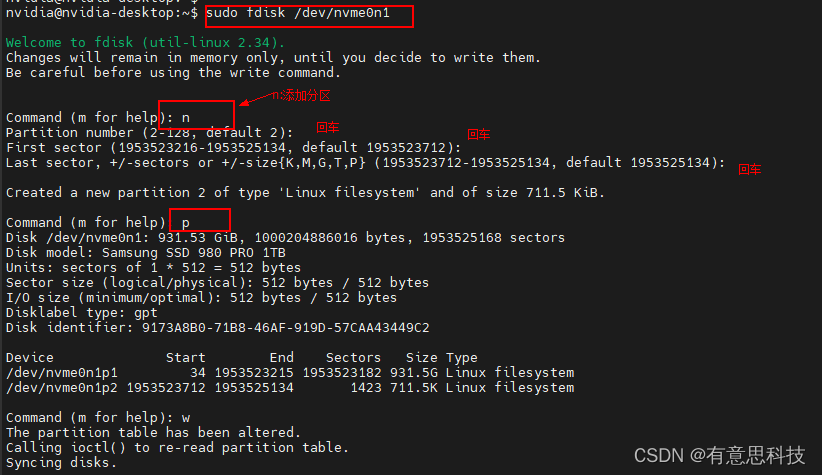

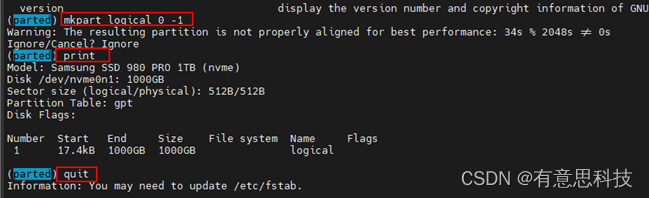

3.创建分区

4. 格式化分区：sudo mke2fs -t ext4  /dev/nvme0n1p1

​​​​​​​3.2 设置文件系统从固态硬盘加载

1. 下载rootOnNVMe

Git下载地址:

GitHub - jetsonhacks/rootOnNVMe: Switch the rootfs to a NVMe SSD on the Jetson Xavier NX and Jetson AGX Xavier

      执行拷贝 文件系统  ：./copy-rootfs-ssd.sh

      设置 SSD  为启动盘：./setup-service.sh

      重启生效: reboot

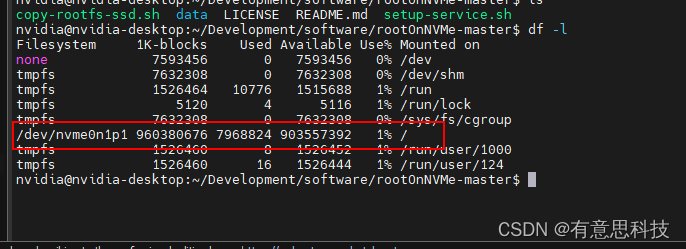

1. 查看是否成功挂载到 根目录 / 下

​​​​​​​四. 文件传输设置

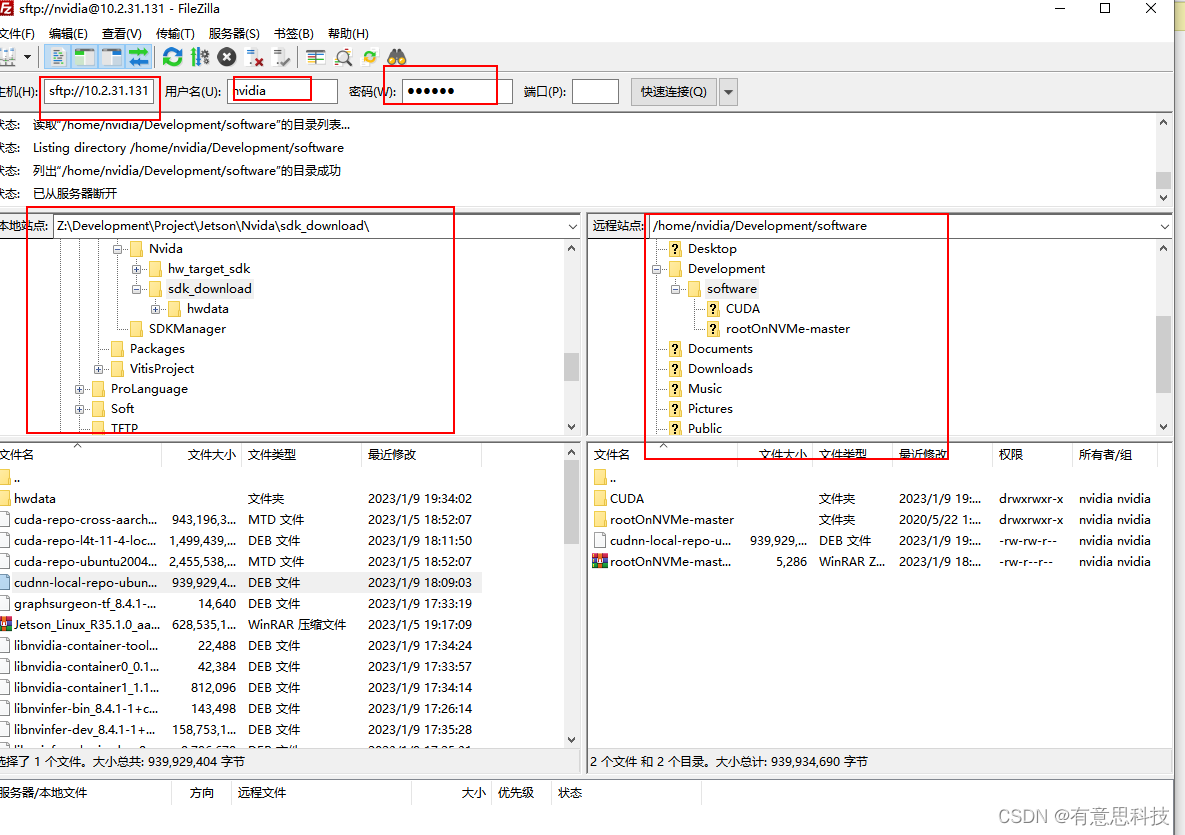

PC下载FileZilla，开发板系统已集成SSH，可直接连接

端口使用22

​​​​​​​五. 远程桌面

1. 安装

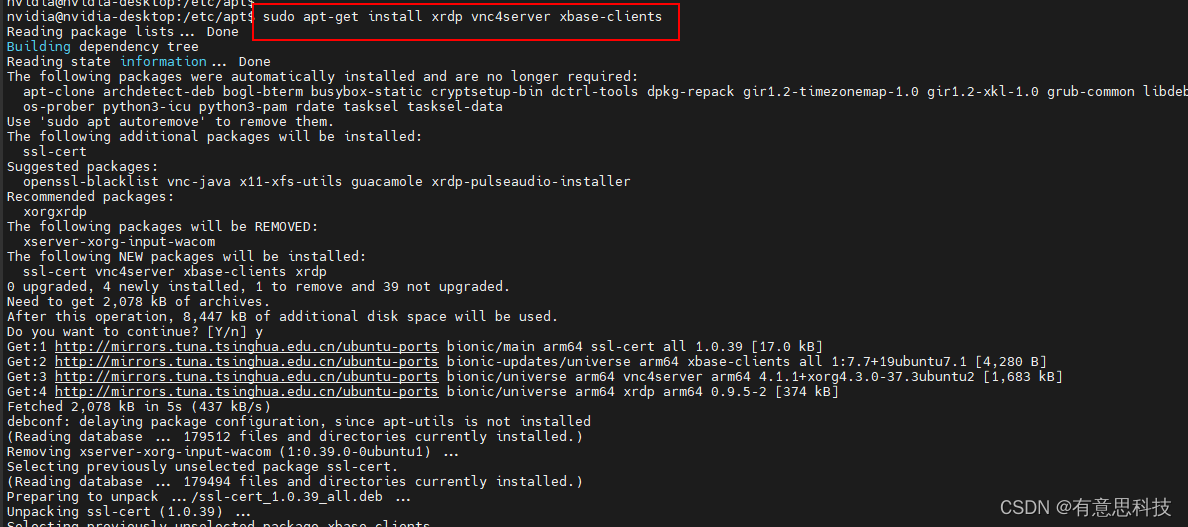

sudo apt-get install xrdp vnc4server xbase-clients

2. 修改配置文件

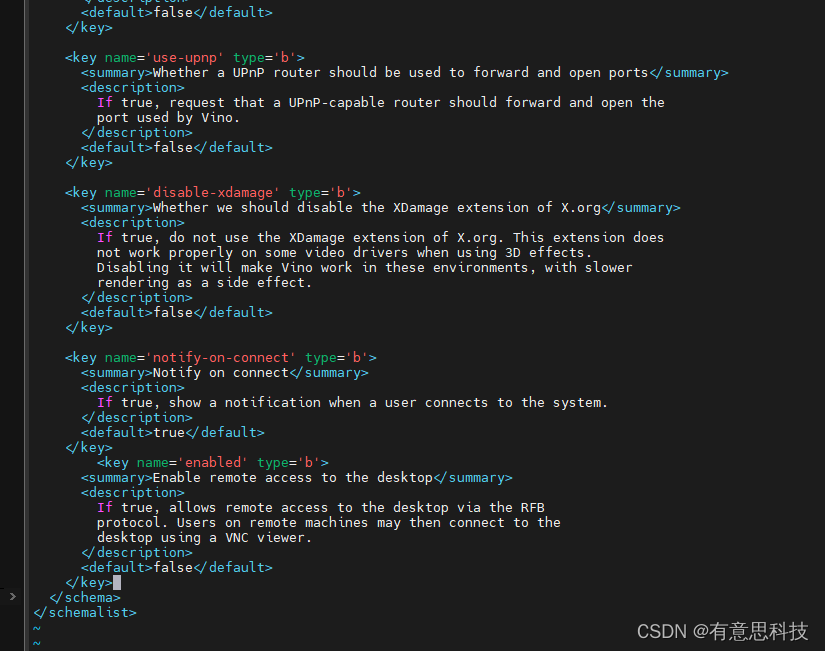

sudo vim /usr/share/glib-2.0/schemas/org.gnome.Vino.gschema.xml

3. 编译无报错

4. /usr/lib/vino/vino-server

5. sudo apt-get install xfce4

        echo   xfce4-session >~/.xsession

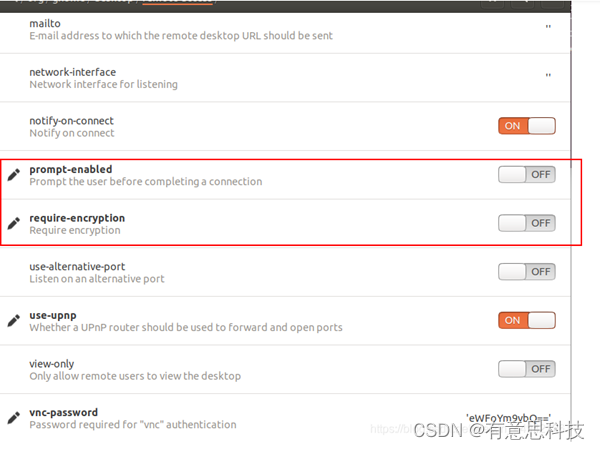

6. 解除加密

sudo apt-get install dconf-editor

dconf-editor

7. 开启vnc server

/usr/lib/vino/vino-server

8. 设置密码

gsettings set org.gnome.Vino vnc-password $(echo -n 'thepassword'| base64  )

thpassword即为密码

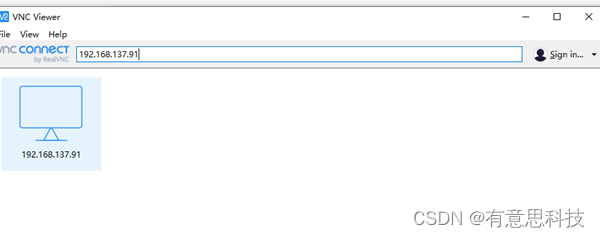

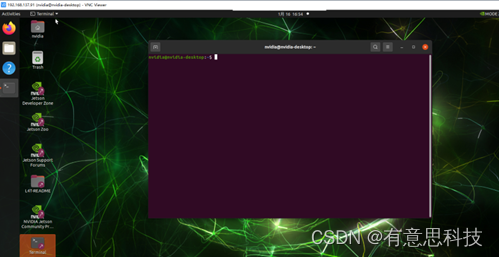

9. Windows安装  vnc，确保在同一局域网，输入ip连接

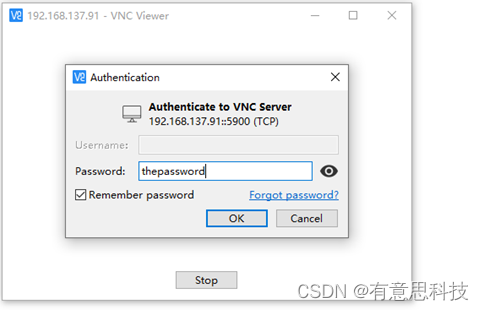

      输入密码

六. 系统拷贝克隆

​​​​​​​​​​​​​​6.1 网络配置

1. 使用网线将开发板和PC机器连接

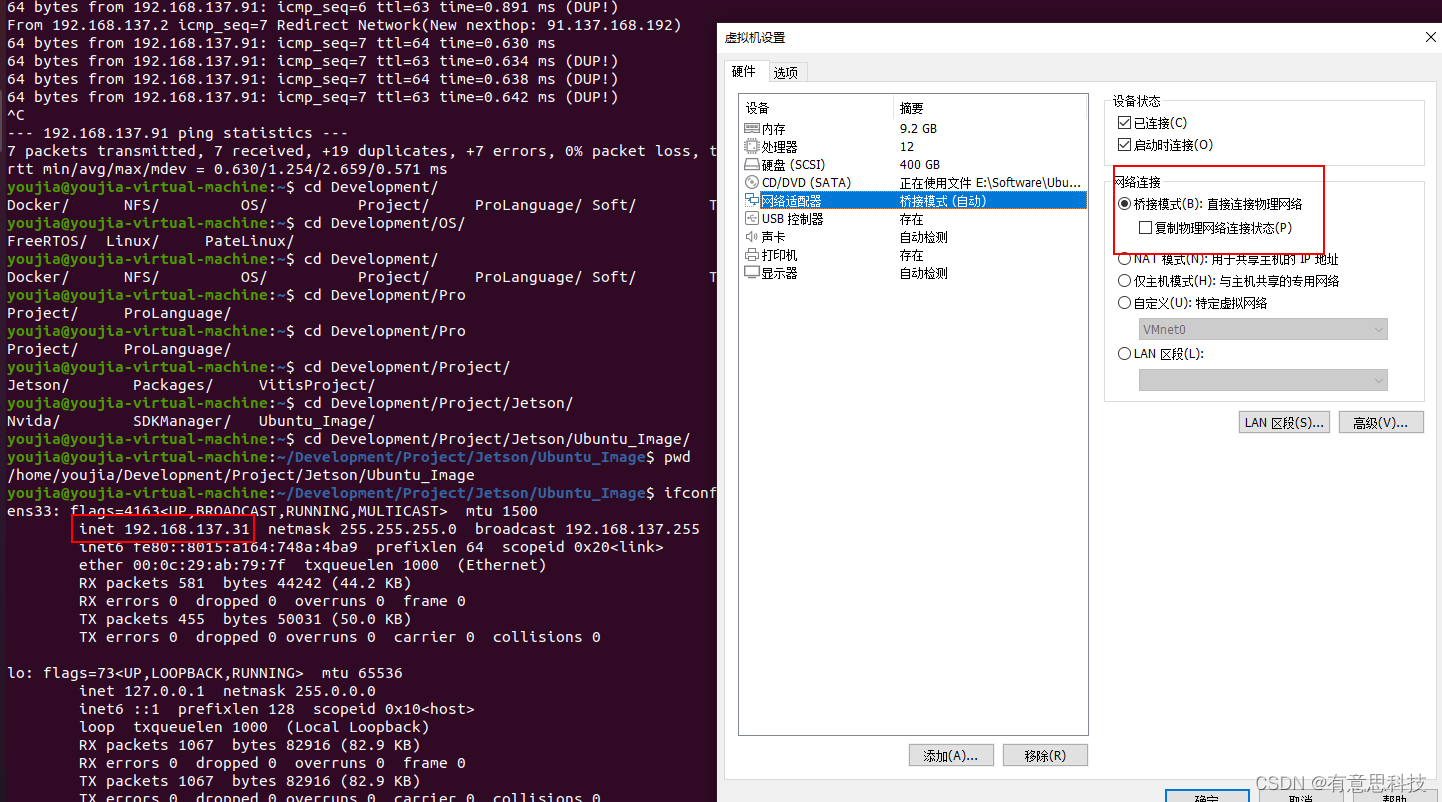

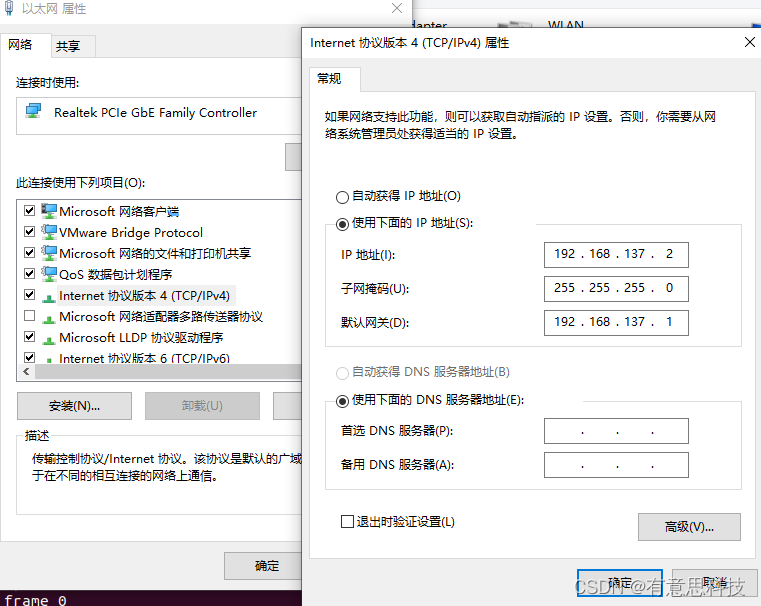

2. 将Jetson开发板，PC，PC上的Ubuntu虚拟机配置到统一网段中

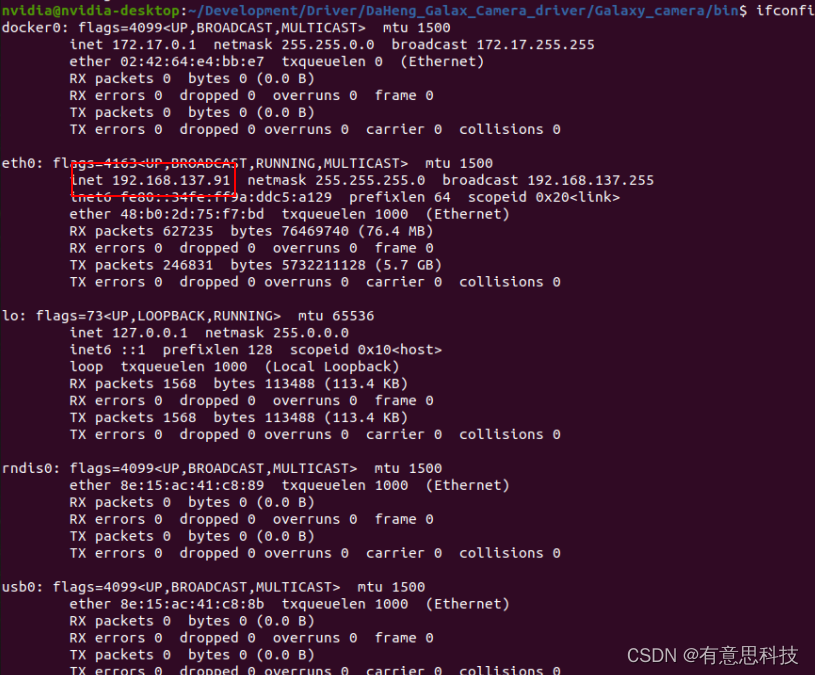

开发板ip:

​​​​​​​6.2 系统克隆

1. 将开发板 系统设置  为只读

sudo echo "u" | sudo dd of=/proc/sysrq-trigger

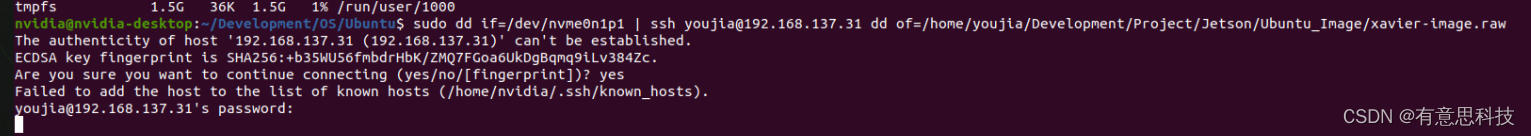

2. 将固态硬盘中系统，克隆到PC的Ubuntu中，

sudo dd if=/dev/nvme0n1p1 | ssh youjia@192.168.137.31 dd of=/home/youjia/Development/ Project  /Jetson/Ubuntu_Image/xavier-image.raw

或者sudo dd if=/dev/nvme0n1p1 | ssh linux@192.168.137.31 dd of=/home/linux/Development/Project/Jetson/Ubuntu_Image/xavier-image.raw

      其中youjia 为Ubuntu虚拟机的用户名，@加上虚拟机的IP地址，of后面为 虚拟机上的路径，将克隆的系统，保存在虚拟机中：xavier-image.raw

在Linux_for_Tegra 下，使用flash.sh 克隆系统

sudo ./flash.sh -r -k APP -G original.img jetson-xavier-nx-devkit-emmc nvme0n1p1

3. 将xavier-image.raw 链接为

ln -s /mnt/hgfs/D/Code/Project/Jetson/files/xavier-image.raw system.img

   或者直接覆盖掉bootloader下的system.img文件

4. 烧录

此步骤会覆盖system.img , 请不要放置或链接正确镜像，下一步骤烧录时才放置

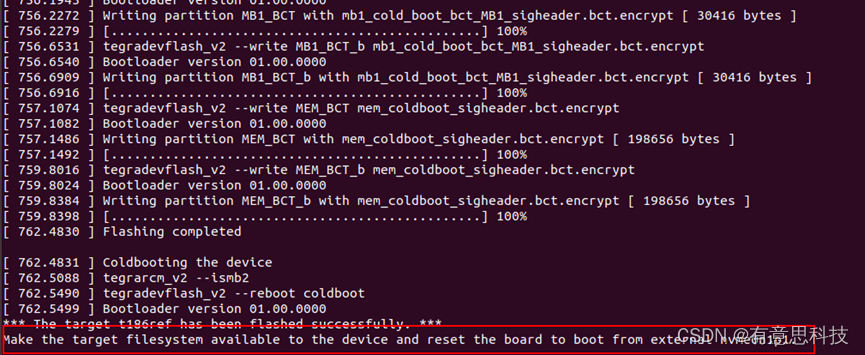

设置nvme(SSD)等 sudo BOARDID=3668 FAB=300 BOARDSKU=0000 ./tools/kernel_flash/l4t_initrd_flash.sh -c -r tools/kernel_flash/flash_l4t_external.xml --external-device nvme0n1p1 --direct nvme1n1p1 jetson-xavier-nx-devkit-emmc external

将需要烧录的system.img 放到bootloader下

烧录：sudo ./flash.sh -r jetson-xavier-nx-devkit-emmc nvme0n1p1

仅烧录根文件系统system.img: sudo ./flash.sh -r -k APP jetson-xavier-nx-devkit-emmc nvme0n1p1

官方克隆方式，从EMMC：

      sudo ./flash.sh -r -k APP -G ubuntu20_alorithm.img jetson-xavier-nx-devkit-emmc mmcblk0p1

​​​​​​​6.3 系统克隆（打包根文件系统）

1.插入U盘/移动硬盘到开发板

拷贝根文件系统到U盘

sudo dd if=/dev/nvme0n1p1 | gzip > /media/nvidia/EAGET忆捷/JsDoing/maccura/image.gz

2.格式化好固态硬盘

拷贝根文件系统到NVME SSD中

sudo gzip -dc /media/nvidia/EAGET忆捷/JsDoing/maccura/image.gz | sudo dd of=/dev/nvme0n1p1

3.在EMMC根文件系统中，创建sudo touch /etc/setssdroot.conf文件，则重启后，根文件系统使用nvme ssd的，删除后，则重新使用emmc根文件系统。
